台达变频器常见故障代码Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998台达变频器常见故障代码.过电流，这可能是变频器里面最常见的故障了。
我们首先要排除由于参数问题而导致的故障。
例如电流限制，加速时间过短都有可能导致过电流的产生。
然后我们就必须判断是否电流检测电路出问题了。
以FVR075G7S-4EX为例：我们有时会看到FVR075G7S-4EX在不接电机运行的时候面板也会有电流显示。
电流来自于哪里呢这时就要测试一下它的三个霍尔传感器，为确定那一相传感器损坏我们可以每拆一相传感器的时候开一次机看是否会有电流显示，经过这样试验后基本能排除OC故障。
.过电压，我们首先要排除由于参数问题而导致的故障。
例如减速时间过短，以及由于再生负载而导致的过压等，然后我们可以看一下输入侧电压是否有问题，最后我们可以看一下电压检测电路是否出现了故障，一般的电压检测电路的电压采样点，都是中间直流回路的电压。
我们以三肯SVF303为例，它由直流回路取样后(530V左右的直流)通过阻值较大电阻降压后再由光耦进行隔离，当电压超过一定值时，显示“5”过压(此机器为数码管显示)我们可以看一下电阻是否氧化变值，光耦是否有短路现象等。
.欠电压。
我们首先可以看一下输入侧电压是否有问题，然后看一下电压检测电路，故障判断和过压相同。
.快速熔断器故障。
在现行推出的变频器大多推出了快熔故障检测功能。
(特别是大功率变频器)以LG030IH-4变频器为例。
它主要是对快熔前面后面的电压进行采样检测，当快熔损坏以后必然会出现快熔一端电压没有，此时隔离光耦动作，出现FU报警。
更换快熔就因该能解决问题。
特别应该注意的是在更换快熔前必须判断主回路是否有问题。
.过热，主要引起原因变频器内部散热不好。
我们可以检查散热风扇及通风通道。
6．SC.短路故障。
我们可以检测一下变频器内部是否有短路现象。
我们以安川616G5A45P5为例，我们检测一下内部线路，可能不一定有短路现象，此时我们可以检测一下功率模块有可能出现了故障，在驱动电路正常的情况下，更换功率模块，应该能修复机器 .。
台达驱动器报警代码
台达驱动器报警代码
AL001 过电流 AL002 过电压 AL003 低电压
AL004 电机匹配异常驱动器所对应的电机不对 AL005 回生错误AL006 过负荷电机及驱动器过负荷时动作
AL007 过速度电机控制速度超过正常速度过大时动作
AL008 异常脉冲 AL009 位置控制误差过大 AL011 位置检出器异常
AL012 校正异常 AL013 紧急停止 AL014 反向极限异常 L015 正向极限异常 AL016 IGBT 过热 IGBT 温度过高时动作AL017 参数内存异常
AL018 检出器输出异常 AL019 串行通讯异常 AL020 串行通讯超时
AL022 主环电源缺相 AL023 预先过负载警告
AL024编码器初始磁场错误 AL025 编码器内部错误
AL026编码器内部数据可靠度错误 AL027 电机内部错误
AL028 电机内部错误 AL029 电机内部错误
Off 第九章异警排除 AL030 电机碰撞错误
AL031电机 U,V,W 接线错误或断线 AL035 温度超过保护上限
AL048 检出器多次输出异常 AL067 温度警告
AL083驱动器输出电流过大 AL085 回生异常
AL099 DSP 韧体
AL555 系统故障驱动器处理器异常无不切换
AL880 系统故障驱动器处理器异常。

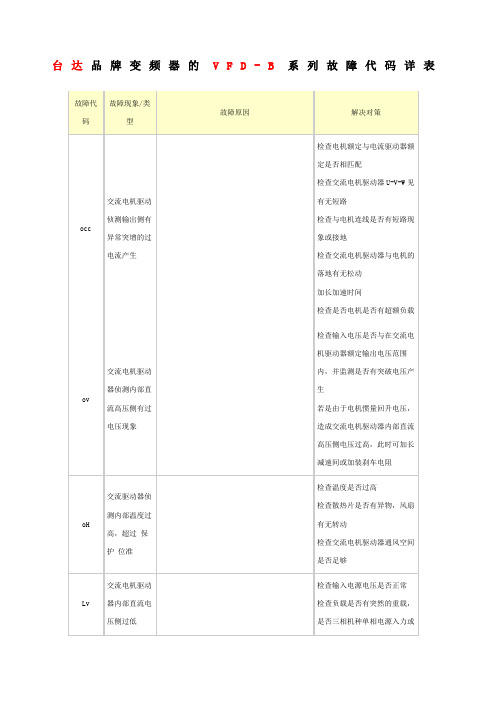

台达变频器故障代码表
台达变频器故障代码表
故障代码故障内容故障原因
occ过电流
Oc过电压
oH模块过热变频器过热
Lv电压过低
Lv电机过载
oL1内部电?热动电驿保护动作电机热保护动作
oL2电机负载过?
HPF.2控制硬件保护线路异常CC电流钳制异常
HPF.3控制硬件保护线路异常OC硬件保护异常HPF.4控制硬件保护线路异常OV硬件保护异常
bb多功能输?端?停?信号MI1-MI6
ocR加速过电流
ocd减速过电流
ocn运?过电流
EF外部EF端?动作急停按“RESET”复位
EF1外部多功能输?端?急停动作MI1-MI6，按“RESET”复位cF2内部存贮器IC资料写?异常送台达服务站维修
cF3.3侦测输出电机异常缺相U送台达服务站维修
cF3.4侦测输出电机异常缺相V送台达服务站维修
cF3.5侦测输出电机异常缺相W送台达服务站维修
cF3.6直流侧电压(DC-BUS)异常送台达服务站维修
cF3.5侦测lsum模拟/数字线路异常送台达服务站维修
cF3.8侦测温度感测器异常送台达服务站维修
GFF接地故障输出及电机接地
cFR?动加减速模式失效
cE通讯故障
Lc低电流电机丢失
RUE电机参数侦测错误cEF外部计数器达到设定值PHL?压保护输?缺相RnLEr模拟信号错误PGErr PG会授信号错误。
13警告显示码说明 MS30013 警告显示码说明数字操作器型号：KPMS-LE0113警告显示码说明 MS30013警告显示码说明 MS30013警告显示码说明 MS30013警告显示码说明 MS30013警告显示码说明 MS300[ 此页有意留为空白 ]14错误显示码说明 MS30014 错误显示码说明数字操作器型号：KPMS-LE0114错误显示码说明 MS30014错误显示码说明 MS30014错误显示码说明 MS30072S1~DCM 内部回路诊断出有异常 排除方式⏹ 请重新确认 S1 接线⏹ Reset 紧急开关（ON ：导通）并重新上电 ⏹ 确认输入电压大小，维持至少 > 11V ⏹ 请重新确认 S1 与 +24V 接线⏹ 确认所有接线为正确后，重新上电，若还会出现STL1，则联络当地代理商或原厂。
76安全转矩输出停止功能动作 排除方式⏹ 请重新确认 S1 与 S2 接线⏹ Reset 紧急开关（ON ：导通）并重新上电⏹ 确认输入电压大小，维持至少 > 11V ⏹ 请重新确认 S1/S2 与 +24V 接线⏹ 确认所有接线为正确后，重新上电，若还会出现STO ，则联络当地代理商或原厂。
77S2~DCM 内部回路诊断出有异常 排除方式⏹ 请重新确认 S2 接线⏹ Reset 紧急开关（ON ：导通）并重新上电 ⏹ 确认输入电压大小，维持至少 > 11V ⏹ 请重新确认 S2 与 +24V 接线⏹ 确认所有接线为正确后，重新上电，若还会出现STL2，则联络当地代理商或原厂。
78内部回路诊断出有异常 排除方式 ⏹ 确认所有外部接线正确后，重新上电，若还会出现STL3，则联络当地代理商或原厂。
79 U 相短路 80 V 相短路 81W 相短路82输出欠相1（U 相）输出欠相2（V 相） 输出欠相3（W 相）144 电机自学习错误3（旋转测试阶段）。
台达变频器故障代码表
故障代码故障内容故障原因occ过电流
Oc过电压
oH模块过热变频器过热
Lv电压过低
Lv电机过载
oL1内部电?热动电驿保护动作电机热保护动作
oL2电机负载过？
HPF.2控制硬件保护线路异常CC电流钳制异常
HPF.3控制硬件保护线路异常OC硬件保护异常
HPF.4控制硬件保护线路异常OV硬件保护异常
bb多功能输?端?停?信号MI1-MI6
ocR加速过电流
ocd减速过电流
ocn运?过电流
EF外部EF端?动作急停按“RESET”复位
EF1外部多功能输?端?急停动作MI1-MI6，按“RESET”复位cF2内部存贮器IC资料写?异常送台达服务站维修
cF3.3侦测输出电机异常缺相Ｕ送台达服务站维修
cF3.4侦测输出电机异常缺相Ｖ送台达服务站维修
cF3.5侦测输出电机异常缺相Ｗ送台达服务站维修
cF3.6直流侧电压(DC-BUS)异常送台达服务站维修
cF3.5侦测lsum模拟/数字线路异常送台达服务站维修
cF3.8侦测温度感测器异常送台达服务站维修
GFF接地故障输出及电机接地
cFR?动加减速模式失效
cE通讯故障
Lc低电流电机丢失
RUE电机参数侦测错误
cEF外部计数器达到设定值
PHL?压保护输?缺相
RnLEr模拟信号错误
PGErr PG会授信号错误。
