基于单片机的交通灯设计摘要：在城市交通中，交通灯起着非常关键的作用，用于规范车辆和行人的通行。
本文设计了一个基于单片机的交通灯系统，该系统采用红绿蓝LED 灯作为信号灯，通过单片机控制灯的亮灭，实现交通灯的正常运行。
该系统不仅具有稳定性和可靠性，还可以根据实际情况进行调整和扩展。
通过实验验证，该交通灯系统可以准确地显示交通信号，有助于提高交通流量的控制效果。
关键词：单片机；交通灯；LED灯；控制第一节：引言在城市交通中，交通灯是一种非常重要的设备，用于控制车辆和行人的通行。
它可以有效地组织交通流动，减少交通事故的发生，并提高交通效率。
传统的交通灯系统使用机械装置对灯进行控制，但这种方法存在维护困难、调整复杂等问题。
为了解决这些问题，本文设计了一个基于单片机的交通灯系统。
第二节：设计原理2.1系统框架本系统采用单片机作为控制器，通过控制LED灯的亮灭实现交通灯的正常运行。
系统包括信号产生模块、单片机控制模块、驱动电路模块和LED灯模块等部分。
2.2单片机选择本系统采用了AT89C52单片机作为控制器，该单片机具有较高的性能和稳定性，可以满足交通灯系统的要求。
2.3信号产生模块本系统中的信号产生模块通过设置定时器产生不同时间间隔的信号，模拟真实的交通灯信号。
2.4单片机控制模块单片机控制模块是整个系统的核心部分，它根据信号产生模块产生的信号来控制LED灯的亮灭。
具体地，单片机通过设置不同的控制信号，控制LED灯的亮灭时间。
例如，当变换到红灯时，单片机会发送一个控制信号给LED灯模块，使其显示红灯。
2.5驱动电路模块驱动电路模块负责将单片机发送的控制信号转化为LED灯的亮度控制信号，从而实现交通灯的控制。
2.6LED灯模块LED灯模块使用红、绿、蓝三色LED灯，分别代表红灯、绿灯和黄灯。
通过单片机控制，LED灯可以按照预先设置的顺序亮灭。
第三节：实验结果通过实验验证，本系统可以准确地显示交通信号。
在正常情况下，红灯亮10秒，黄灯亮5秒，绿灯亮15秒；在过渡状态下，红灯亮2秒，黄灯亮2秒，绿灯亮2秒；在故障情况下，红、绿、黄灯交替亮1秒。
基于单片机的交通灯系统设计仿真交通信号灯是城市交通管理中不可或缺的一部分，其正常运行与否直接关系到交通流畅与否，甚至关系到交通安全。
为了提高交通信号灯的智能化水平和可靠性，许多城市开始采用基于单片机的交通灯系统。
本文将介绍基于单片机的交通灯系统设计与仿真。
一、设计方案基于单片机的交通灯系统通常采用红绿灯控制器、LED灯、传感器和单片机等组成。
在设计交通灯系统时，首先需要根据道路交通流量和规划，确定交通信号灯的路口设置和灯色变更策略。
然后根据实际需要设计交通灯指示灯的布局和控制方式，确定单片机的接口和控制算法。
二、硬件部分在硬件部分上，需要选择合适的单片机作为控制核心，一般选用AT89C51、PIC、STM32等单片机作为控制核心。
单片机通过IO口连接LED灯和传感器，控制LED灯的亮灭和变化。
传感器用于检测车辆和行人的情况，从而让交通灯做出相应的控制。
LED灯的选择也是非常重要的一环，它们必须具有亮度高、寿命长、耗电低等特点，以确保交通信号灯在各种环境下都能正常工作。
在软件部分上，需要编写单片机的程序，实现交通灯的控制逻辑。
这个部分包括状态机设计、定时器中断控制、IO口输出控制等。
编写好的程序需要经过仿真软件的模拟测试，确保程序的正确性和可靠性。
四、仿真测试在进行仿真测试时，可以使用Proteus、Keil等仿真软件进行模拟仿真。
通过输入不同的交通流量和环境条件，观察交通信号灯的工作状态和控制效果。
并根据仿真结果对程序进行修改和优化，以确保交通信号灯系统的稳定性和可靠性。
五、系统优化在交通信号灯系统运行一段时间后，可以根据实际情况对系统进行调整和优化。
通过收集实际交通数据和用户反馈，对交通信号灯的灯色变化策略和程序逻辑进行优化，提高系统的智能化水平和交通效率。
总结：基于单片机的交通灯系统设计与仿真，是一项有挑战性和意义重大的工作。
通过合理的设计方案、精良的硬件设备、高效的软件程序、严格的仿真测试和系统的优化调整，可以实现交通信号灯的智能化控制和可靠运行，为城市交通管理做出贡献。
基于单片机的交通信号灯的控制系统设计交通信号灯是城市交通管理中非常重要的一部分，它通过灯光信号来指示道路上车辆和行人的行动。
基于单片机的交通信号灯控制系统可以实现对交通信号的自动控制，并能根据实际交通情况和时间变化进行灵活调整，提高道路交通的效率和安全性。
1.系统设计需求分析：
-实现红、黄、绿三种信号灯的循环显示，时间可设定；
-根据实际交通情况和时间变化，动态调整红、黄、绿三种信号灯的显示时间；
-配备感应器，检测行人和车辆的存在，根据情况自动调整信号灯时间。
2.系统硬件设计：
-选择合适的单片机，如AT89C52；
-使用LED灯作为信号灯显示器件；
-选择适当的传感器，如红外传感器用于检测行人，光敏电阻用于检测车辆；
-选择适当的电路板进行连接。
3.系统软件设计：
-编写单片机的控制程序，实现红、黄、绿三种信号灯的循环显示；
-设定初始的信号灯显示时间；
-利用定时器和中断控制程序，实现对信号灯显示时间的控制，可以根据设定的时间进行调整；
-设定感应器的检测程序，当检测到行人或车辆时，调整信号灯显示时间。
4.系统工作流程：
(1)初始化系统，设定初始的信号灯显示时间；
(2)通过定时器和中断控制程序实现循环显示红绿黄信号灯；
(3)检测行人和车辆的存在，根据情况调整信号灯显示时间；
(4)循环执行步骤2和步骤3，实现自动控制交通信号灯。
5.系统优化方案：
-根据实际交通数据和研究结果，优化信号灯显示时间；
-利用流量监测技术，实时监测道路交通情况，进一步优化信号灯的控制策略；
-可以加入数据通信模块，将采集到的交通数据上传到中央交通管理系统，实现更智能化的交通信号灯控制。
基于单片机的交通灯设计_毕业设计随着城市化进程的加快，城市道路交通问题越来越受到关注。
为了保证交通的流畅，交通信号灯的作用日益重要。
在城市各个路口都可以看到交通信号灯，它可以指挥道路交通流动，有效地保障了人们的出行。
因此，在本文中，我们利用单片机设计交通信号灯，实现信号灯路口的交通指挥。
设计完善的交通信号灯不仅可以指挥路口的交通流动，还可以增加路口的安全性，减少交通事故的发生。
一、设计方案在本设计中，我们采用AT89S52单片机作为控制核心进行控制，功能实现主要包括四个路口信号灯的控制、交通灯的时间控制、电源电压检测以及人行横道灯的控制等。
1. 路口信号灯的控制：信号灯状态包括红、黄、绿三种，不同颜色代表不同的交通状态。
例如红灯代表停车，黄灯代表减缓，绿灯代表通行。
2. 交通灯的时间控制：为了保证交通流畅，每种信号灯的时间长度需要进行精确控制。
本设计中，我们采用定时器实现时间控制，通过程序设计来确定每种信号灯持续时间。
3. 电源电压检测：为了确保控制系统的稳定性和安全性，在本设计中，我们加入了电源电压检测功能，通过检查电源电压，可以保证交通信号灯在电压稳定的情况下正常工作。
4. 人行横道灯的控制：为了保护行人的交通安全，我们还加入了人行横道灯的控制，通过设置特殊的信号灯来指示行人安全通过的时间。
二、设计思路1.硬件设计硬件设计是本设计的重点，主要包括电芯电源、核心单元、指示器灯和调试接口等。
其中，核心单元采用了最常用的AT89S52单片机，作为控制中心实现各个功能的控制和管理。
指示器灯是由LED灯组成的，在红、黄、绿三个颜色共15个LED灯的基础上，加入了人行横道灯的控制指示。
本设计的关键在于软件控制部分，主要涉及到定时器的使用、端口控制等方面。
为了实现正常的交通指挥，不仅需要对红、黄、绿灯进行控制，还需要根据实际情况来调整不同信号灯之间的时间差。
因此，在软件设计过程中，我们需要根据路口多车道情况设计不同的交通流控制方案，并通过程序调试实现优化。
基于单片机的交通灯设计引言随着城市交通的持续发展和人口数量的不断增加，交通流量管理变得越来越重要。
交通信号灯是城市道路交通管理的重要组成部分。
为了实现高效的交通流动和安全，交通信号灯需要根据道路的实际情况进行智能控制。
本文将介绍基于单片机的交通灯设计，旨在提供一种实现智能交通信号灯控制的解决方案。
设计目标基于单片机的交通灯设计的主要目标是实现智能交通信号灯控制，包括以下几个方面：1.交通流量感知：通过传感器检测道路上的车辆数量和行驶速度，以了解交通流量的情况。
2.智能信号灯控制：根据交通流量情况自动调整交通信号灯的状态和时长，以提供最优的交通流动和安全。
3.故障检测和自动修复：监测交通信号灯的工作状态，及时发现问题并采取相应的措施修复故障，确保信号灯的稳定工作。
设计原理基于单片机的交通灯设计的实现基于以下几个主要原理：1.传感器技术：通过使用传感器技术来感知道路上的交通流量。
常用的传感器包括红外传感器和光电传感器，它们可以检测车辆和行人的存在和运动。
2.计时器和控制器：使用单片机的内置计时器和控制器来控制交通信号灯的状态和时长。
单片机可以根据传感器的输入和预设的交通流量模型来自动调整信号灯的状态和时长。
号灯连接起来，使它们能够协同工作。
这包括连接传感器和单片机的输入端口，连接单片机和交通信号灯的输出端口等。
设计步骤基于单片机的交通灯设计一般包括以下步骤：1.传感器连接：将传感器与单片机连接，确保传感器可以正确地将信号传递给单片机。
这可能涉及到引脚的正确连接和电气特性的匹配。
2.程序编写：编写单片机的程序代码，实现交通流量的感知和信号灯的控制。
程序应该能够根据传感器的输入来自动调整信号灯的状态和时长。
起来。
这可能需要设计适当的电源供电和保护电路，以确保信号灯的正常工作。
4.测试和调试：将设计好的交通灯系统进行测试和调试，确保它可以正常工作。
这可能涉及到模拟交通流量、模拟故障情况等。
结论基于单片机的交通灯设计可以实现智能交通信号灯控制，提供高效的交通流动和安全。
基于单片机的交通灯课程设计报告（含源程序+仿真）
一、课程设计目的
本课程设计的目的是使用单片机实现二级智能信号灯控制系统，实现智能交通控制。
对于二级智能信号灯控制装置，电路中涉及到各种元器件，包括单片机控制器、执行元件、电源元件、信号识别器等，采用单片机作为控制器，在单片机编程时，配合交通信息识别器，实现自主的交通控制系统，实现智能控制。
根据交通控制装置的物理结构，开发出相应的单片机程序控制系统。
具体的程序设计和控制流程如下：
1、根据需要确定路口的信号方案；
2、在单片机软件模块中添加车辆检测功能；
3、控制信号灯运行，当检测到车辆时，调整信号灯运行；
4、编写交通控制程序，实现对信号灯及其信号闪烁序列的控制；
5、编写车辆检测控制程序，实现对道路中车辆的检测和判断；
6、完成软件调试，将控制程序上传至单片机；
7、实现仿真测试，检验交通控制系统的实际效果。
本课程设计最终实现了一个完整的实时交通控制系统，它具有以下特性：
（1）具有交通灯自动变换功能；
（2）拥堵及女性模式，即可以根据车流量多少，判断如何安排红绿灯；
（3）可以根据实际情况，启动信号灯控制系统，控制信号灯的变换。
本课程设计实现了对交通控制系统的简单控制，可以满足城市交通的需求，减少城市交通拥堵的程度。
基于单片机的交通灯控制系统需要包含以下组成部分：1.硬件设备组成：单片机、LED 灯、显示屏等硬件设备。
2.设计思路描述：交通灯控制系统的设计思路是基于定时器的，利用计数器和定时器来控制红绿灯的转换，同时通过按键检测实现手动控制。
3.程序设计：程序需要完成按键检测、信号灯控制和定时器计数等功能。
具体实现可以分为以下几步：(1) 根据硬件设备的引脚对应关系，定义各个引脚的控制方式和状态。
(2) 在程序中定义计时器和定时器，用于计时和设置红绿灯状态。
例如，计时器每隔一定时间就会触发定时器，设置红绿灯的状态，并且根据状态判断相应的亮灯和熄灯。
(3) 通过按键检测来实现手动控制，当检测到按键按下时，立即切换灯的状态，当再次按下时，又立即切换回之前的状态。
4.实现代码：下面是一个该系统的简单代码示例，供参考：#include <reg52.h>#define uint unsigned int#define uchar unsigned charsbit KEY1 = P3^0;//按键定义sbit RED = P2^2;//红灯定义sbit YELLOW = P2^1;//黄灯定义sbit GREEN = P2^0;//绿灯定义/*函数声明*/void initTimer0();void delay1ms(uint count);/*主函数*/int main(){initTimer0();/*初始化计时器*/while(1){if(KEY1 ==0){/*按键按下*/delay1ms(5);/*消抖*/if(KEY1 ==0){/*仍然按下*//*绿灯亮10s*/GREEN =1;delay1ms(10000);GREEN =0;/*黄灯亮3s*/YELLOW =1;delay1ms(3000);YELLOW =0;/*红灯亮7s*/RED =1;delay1ms(7000);RED =0;/*黄灯亮2s*/YELLOW =1;delay1ms(2000);YELLOW =0;}}}return0;}/*函数定义*/void initTimer0(){TMOD &=0xF0;TMOD |=0x01;TH0 =0xFC;TL0 =0x18;EA =1;ET0 =1;TR0 =1;}/*1ms延时函数*/void delay1ms(uint count){uint i,j;for(i=0;i<count;i++){for(j=0;j<125;j++){}}}/*计时器中断函数*/void timer0() interrupt 1{TH0 =0xFC;TL0 =0x18;}以上是一个简单的基于单片机的交通灯控制系统设计与实现示例。
基于单片机的交通信号灯设计交通信号灯是城市道路交通管理的重要组成部分，通过控制交通信号灯的亮灭顺序，可以有效地调控车辆和行人的通行，保证道路的交通流畅和安全。
本文将介绍基于单片机的交通信号灯设计。
一、设计目标本设计的目标是利用单片机控制交通信号灯的亮灭顺序，并根据交通状况进行动态调控，以提高道路通行效率和安全性。
二、硬件设计硬件设计包括交通信号灯、单片机、红外传感器等。
1.交通信号灯：根据道路情况选择适当的信号灯布局，一般包括红灯、黄灯和绿灯。
2.单片机：选用一款具有较好性能和稳定性的单片机，如STC89C513.红外传感器：用于检测车辆和行人的存在，以及计算通过时间。
三、软件设计软件设计分为信号灯控制程序和调控算法设计。
1.信号灯控制程序：根据信号灯的布局和时序要求，编写程序实现交通信号灯的亮灭控制。
通过单片机的输出口控制灯的状态切换，可以使用各种延时函数来控制各个灯的亮灭时间。
2.调控算法设计：根据交通状况和道路拥堵情况进行调控。
可以通过红外传感器检测车辆和行人的存在与否，并计算通过时间。
根据不同的情况，编写算法来动态调节交通信号灯的亮灭顺序和时间。
例如，当有车辆和行人需要通行时，可以延长绿灯时间；当一些方向车辆较多时，可以调节配时绿灯的时间比例。
四、系统功能设计完成后的交通信号灯系统具备以下功能：1.自动控制：根据预设的时序和调控算法，系统能够自动控制交通信号灯的亮灭。
2.动态调控：根据红外传感器检测到的交通状况和拥堵情况，系统能够动态调控信号灯的亮灭顺序和时间，以提高道路通行效率。
3.人工干预：在需要进行维护或出现特殊情况时，可以通过人机交互界面对信号灯进行手动控制。
4.报警功能：当交通信号灯系统出现故障时，系统能够及时报警，以提醒维修人员进行处理。
五、系统优势与传统的交通信号灯相比1.灵活性更高：通过单片机的程序设计，交通信号灯可以根据交通状况进行动态调控，提高道路通行效率。
2.可靠性更强：采用单片机控制，系统工作稳定可靠，可避免由于传统信号灯老化等原因导致的故障。
基于单片机的交通信号灯控制系统设计
1. 系统设计目标
设计一个基于单片机的交通信号灯控制系统，实现不同方向车辆和行人的交通规划。
2. 系统硬件设计
硬件组成：单片机、LED灯、电源、电阻、电容等。
系统结构：
- 单片机通过IO口控制LED灯显示红、黄、绿三种状态。
- 通过数码管和按钮实现人行道倒数计时和手动切换信号灯的功能。
- 通过外部输入检测传感器实现车辆和行人的检测。
- 接口技术：USB、串口通讯。
3. 系统软件设计
软件设计流程：
- 初始化IO口、定时器等资源。
- 通过程序控制LED灯的开关。
- 利用定时器完成各个状态的时长控制，将绿灯、黄灯和红灯的切换时间控制在合理的范围内。
- 通过IO口读取外部传感器的状态，确定行人和车辆的状态并作出相应的反应。
- 实现手动切换信号灯的功能，红色按钮为停止键，绿色按钮为启动键，通过按照不同的指令来切换信号灯状态。
- 显示人行道倒数计时的时间，可通过数码管显示。
以上就是基于单片机的交通信号灯控制系统的设计。
需要注意的是，在实际的应用中还需要考虑人车流量、路口情况等因素，获得更可靠的结果。

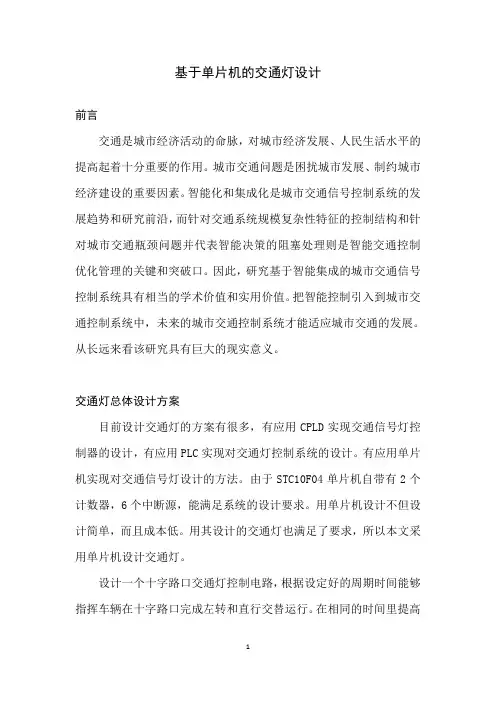

基于单片机的交通灯设计前言交通是城市经济活动的命脉，对城市经济发展、人民生活水平的提高起着十分重要的作用。
城市交通问题是困扰城市发展、制约城市经济建设的重要因素。
智能化和集成化是城市交通信号控制系统的发展趋势和研究前沿，而针对交通系统规模复杂性特征的控制结构和针对城市交通瓶颈问题并代表智能决策的阻塞处理则是智能交通控制优化管理的关键和突破口。
因此，研究基于智能集成的城市交通信号控制系统具有相当的学术价值和实用价值。
把智能控制引入到城市交通控制系统中，未来的城市交通控制系统才能适应城市交通的发展。
从长远来看该研究具有巨大的现实意义。
交通灯总体设计方案目前设计交通灯的方案有很多，有应用CPLD实现交通信号灯控制器的设计，有应用PLC实现对交通灯控制系统的设计。
有应用单片机实现对交通信号灯设计的方法。
由于STC10F04单片机自带有2个计数器，6个中断源，能满足系统的设计要求。
用单片机设计不但设计简单，而且成本低。
用其设计的交通灯也满足了要求，所以本文采用单片机设计交通灯。
设计一个十字路口交通灯控制电路，根据设定好的周期时间能够指挥车辆在十字路口完成左转和直行交替运行。
在相同的时间里提高通车的质量、效率。
并能在高峰期根据实际状况结合方程式控制按钮来调整主次干道的通车时间，降低交通拥挤堵塞现象。
并使交通控制系统具有紧急控制，使救护车、救护车通过时，使两个方向均亮红灯，救护车和消防车通过后，恢复原来状态，增加对出现特殊情况的处理能力。
采用STC10F04单片机作为控制器，通行倒计时显示采用LED数码管，通行指示灯采用发光二极管，LED显示采用动态扫描，以节省端口数。
特殊紧急车辆通行采用实时中断完成。
车流量变大时，可通过方程式开关控制按钮A1改变十字路口各个方向的通车时间，使交通更顺畅，减少堵塞。
按以上系统构架设计，STC10F04单片机端口刚好满足要求。
该系统具有电路简单，设计方便，耗电较少，可靠性高等特点。
单片机控制交通灯应用设计说明交通灯是城市交通管理的重要组成部分，准确可靠的交通灯控制系统对于保障交通秩序、减少事故、提高交通效率至关重要。
本文将详细介绍一种基于单片机的交通灯控制系统的设计说明。
一、设计目标与功能本设计的目标是设计一套基于单片机的交通灯控制系统，实现交通流量的自动检测与控制。
具体功能如下：1.实时对交通流量进行检测：通过传感器检测不同方向的车辆数量，判断交通流量情况。
2.自动控制交通灯转换：根据交通流量的情况，自动控制交通灯的转换，使交通流量合理分配，提高交通效率。
3.手动控制交通灯模式：提供手动模式，允许交警或操作员手动选择交通灯模式。
4.实时显示交通灯状态：将交通灯状态显示在LED显示屏上，方便交警或操作员查看。
二、方案设计与实现步骤1.系统硬件设计：（1）主控单片机选择：选择一种性能较好的单片机，具备足够的输入输出引脚，能够满足交通灯控制系统的需求。
常用的单片机有STM32系列、PIC系列等。
（2）传感器选型：根据实际情况选择合适的传感器，用于检测交通流量。
常用的传感器有光电传感器、磁敏传感器等。
（3）LED显示屏选型：选择合适的LED显示屏，用于显示交通灯状态。
常用的LED显示屏有数码管、点阵屏等。
2.系统软件设计：（1）交通流量检测算法设计：根据传感器的信号，设计合适的算法实现交通流量的检测与统计。
（2）交通灯控制算法设计：根据交通流量的情况，设计合适的算法实现交通灯的自动控制。
可以根据交通流量的多少来决定不同道路的红绿灯时间配比。
（3）交通灯状态显示设计：将交通灯状态用LED显示屏实时显示出来，方便交警或操作员查看。
3.系统调试与测试：（1）硬件连接：将单片机、传感器和LED显示屏按照设计连接好，确保电路正常工作。
（2）软件调试：将软件程序烧录到单片机中，通过调试工具对程序进行调试，确保程序正常运行。
（3）功能测试：对交通流量检测、交通灯控制和状态显示进行功能测试，确保系统的可靠性和稳定性。
基于单片机的交通灯控制器的设计及实现交通灯控制器是一个广泛应用于城市交通系统中的设备，它用于控制交通信号灯的工作，确保交通流畅且安全。
在本篇文章中，将介绍基于单片机的交通灯控制器的设计与实现。
首先，交通灯控制器的设计需要考虑以下几个方面：1.硬件设计：交通灯控制器的硬件设计主要包括选择合适的单片机、电源电路、输入输出接口以及信号灯的电路设计。
合适的单片机应具有足够的输入输出引脚以及处理能力，常用的有51系列和STM32系列单片机。
电源电路需要稳定的直流电源供应，以确保交通灯的正常工作。
2.软件设计：交通灯控制器的软件设计包括控制算法的设计与编程。
控制算法需要根据交通流量和交通情况合理调配信号灯的时间，以实现交通流量的最优化。
通过编程，将控制算法转化为单片机可以执行的指令，以控制信号灯的切换。
3.安全设计：交通灯控制器的安全设计需要考虑各种异常情况的处理，如断电恢复、故障检测等。
在断电后，交通灯控制器应能够自动恢复到正常工作状态。
同时，应设计故障检测机制，及时发现并报警，以保证交通灯的正常工作。
实现基于单片机的交通灯控制器的步骤如下：1.确定交通路口的情况及需求：根据实际情况，确定交通路口的车流量、行人流量等因素，以确定交通灯控制器的设计方案。
2.硬件设计与搭建：选择合适的单片机，设计电源电路、输入输出接口以及信号灯的电路。
根据设计方案，搭建出交通灯控制器的硬件平台。
3.软件开发：编写控制算法的程序，并将其转化为单片机可以执行的指令。
在程序中，根据交通流量和交通情况，合理调配信号灯的时间，以实现交通流量的最优化。
4.测试与调试：将程序烧录到单片机中，并连接相关硬件，进行测试与调试。
通过模拟不同情况下的交通流量，验证交通灯控制器的工作效果。
5.安全设计与优化：加入安全设计机制，处理异常情况，并对交通灯控制器进行优化。
根据实际使用过程中的反馈，对控制算法进行调整，以提升交通流量控制的效果。
总结起来，基于单片机的交通灯控制器的设计与实现包括硬件设计与搭建、软件开发、测试与调试以及安全设计与优化等步骤。
基于单片机的交通信号灯的设计交通信号灯是道路交通中必不可少的交通控制设施之一，是交通管理的重要工具。
随着城市化进程加快，交通问题日益凸显，交通信号灯的运作效率、实用性以及对于交通状况的响应速度等方面提出了更高的要求。
基于此，本文将介绍一种使用单片机的交通信号灯的设计。
一、设计方案介绍该设计方案采用单片机来控制交通信号灯的运作，其中涉及到了多个芯片以及其他元器件。
在设计中，使用了万用表、逻辑分析仪以及示波器等测试工具对设计方案进行测试和改进。
该设计方案中，单片机采用STC89C52芯片，它具有较高的性价比和稳定性。
同时，为了确保单片机的工作安全性，采用TLP521-1光耦隔离芯片来实现对于主板和外部电路的隔离。
二、设计原理1.电源设计该设计方案使用220V寻找一个12V的稳压电源，其中采用了LM7812稳压芯片来实现电压的稳定输出。
在电源外围电路中，为了保证电路的安全性，采用了保险丝和过压保护二极管等元器件，保证了电路的可靠性和安全性。
2.时序控制设计该设计方案中，交通信号灯输出时间的控制是基于单片机算法完成，需要在开始设计时进行设计。
该部分设计方案中，通过分析各种车辆流量的情况，结合道路的结构以及不同时间段的交通状况，进行参数的设定和校准，从而实现灯光输出时间的控制。
3.信号灯切换设计交通信号灯的切换是通过控制交通灯寄存器中不同位的值来实现的。
在设计中，采用硬件响应信号来控制单片机对于交通灯闪烁的控制。
三、设计结果与总结本文介绍的基于单片机的交通信号灯设计，不仅提高了信号灯的响应速度和控制精度，同时更好地解决了交通信号灯工作周期不稳定、失效以及切换过程中经常出现的故障等负面影响。
对于交通信号灯的控制运作，实现了智能化的控制和较高的灵活性，更好地推动了城市现代化和智能化的发展。
在实际的应用中，需要对基于单片机的交通信号灯设计进行更加科学的运营和管理，包括系统检测、故障排查以及工程维护等方面的措施，来进一步提高交通信号灯的运作效率和可靠性。
基于单片机的交通灯设计报告交通灯是指示交通流动规则的电子设备，它在道路交叉口上起到了至关重要的作用。
为了更好地控制交通流量，减少交通事故的发生，本文介绍了一个基于单片机的交通灯设计。
首先，整个系统采用STM32单片机作为控制器，具有较强的处理能力和稳定性。
该单片机集成了丰富的外设资源，包括GPIO口、定时器和串口等，能够实现交通灯的各种功能。
系统中的交通灯分为红、黄、绿三种信号灯，分别代表停车、准备出发和通行的指示。
这三种信号灯按照交通信号灯的规定顺序进行切换，使司机和行人能够清晰地知晓当前的交通状态。
为了实现交通灯的控制，系统采用了定时器中断来实现定时切换信号灯。
通过设置定时器，可以控制每种信号灯亮的时间，从而模拟真实道路上的交通流动。
在每个定时器中断中，通过改变GPIO口的电平来控制信号灯的亮灭。
在交通灯系统中，还加入了对交通流量的检测，并根据流量大小来调整信号灯的显示时间。
通过设置红、黄、绿灯的显示时间来平衡各个方向上的交通流量，保证交通流畅和安全。
此外，系统还具备手动控制的功能，可以通过串口或者按键来手动切换信号灯。
这样在特殊情况下，如施工、事故等，交通灯可以手动控制，提高路面的通行效率。
在设计交通灯系统时，还要考虑到系统的稳定性和可靠性。
通过设置合适的硬件电路和软件程序，防止因噪声、干扰和其他因素引起的系统故障和误操作。
总之，基于单片机的交通灯设计可以实现有效的交通流控制，提高交通安全和通行效率。
在实际应用中，还可以加入更多的功能和优化算法来适应不同的交通场景。
这种设计不仅仅可以用于道路交通，还可以应用于地铁、机场、停车场等各种交通场所。
基于单片机的交通灯控制系统设计毕业设计交通灯控制系统是城市道路交通管理的重要组成部分，通过控制交通灯的信号改变，可以有效引导车辆和行人的交通流量，提高交通效率和安全性。
本文将基于单片机设计一个交通灯控制系统，并详细介绍其设计思路和实现过程。
设计思路：1.系统结构：本设计基于单片机，主要包括单片机控制模块、交通灯信号模块、电源模块和传感器模块。
其中，单片机控制模块负责控制整个系统的运行，交通灯信号模块负责显示交通信号，电源模块负责提供系统运行所需的电源能量，传感器模块负责感知道路交通情况。
2.交通灯控制算法：本设计采用循环控制算法来控制交通灯的信号改变。
通过设置交通灯的不同时间间隔，实现车辆和行人的优先通行。
例如，在繁忙的路口，车辆通行时间较长，行人通行时间较短；而在较为冷清的路口，行人通行时间较长。
3.交通灯检测与控制：通过传感器模块对车辆和行人的情况进行检测，当检测到有车辆或行人时，交通灯控制系统会相应地改变交通信号。
例如，当检测到有车辆在等待时，系统会尽快改变交通信号，让车辆通行。
4.电源管理：为了保证系统的稳定运行，需要设计一个合理的电源管理模块，包括电源的供电和电池的充电。
同时，还需要考虑系统在电源不足或断电时的应急措施，以保证系统的稳定运行。
实现过程：1.硬件设计：选择适当的单片机和其他外设，如LED灯、传感器等。
搭建电路板原型，连接好各个模块，并考虑防雷、过电流等保护电路。
2.软件设计：根据交通灯控制算法和系统功能需求，编写单片机的控制程序。
程序应包括交通灯信号的显示控制、传感器数据的读取与处理、电源管理等功能。
3.调试测试：将单片机控制程序烧录到单片机中，进行功能调试和系统测试。
检查各个模块是否正常工作，通过对交通流量的模拟，检验交通灯控制系统的性能和可靠性。
4.系统优化：根据测试结果，对系统进行优化和改进，提高系统的稳定性和实用性。
例如，优化交通灯控制算法，使交通流量更加顺畅和高效。
设计一个基于单片机的交通灯控制系统可以帮助实现交通信号灯的自动控制，提高交通效率和安全性。
以下是一个简要的设计方案：设计方案概述该系统基于单片机（如Arduino、STM32等）实现交通灯的控制，包括红灯、黄灯、绿灯的切换以及定时功能。
通过传感器检测车辆和行人的情况，系统可以根据实际交通情况智能地调整交通灯的状态。
系统组成部分1. 单片机控制模块：负责接收传感器信号、控制交通灯状态，并实现定时功能。
2. 传感器模块：包括车辆检测传感器和行人检测传感器，用于感知交通情况。
3. LED灯模块：用于显示红灯、黄灯、绿灯状态。
4. 电源模块：为系统提供稳定的电源供电。
工作流程1. 单片机接收传感器信号，监测车辆和行人情况。
2. 根据监测结果，控制交通灯状态的切换：红灯亮时其他灯灭，绿灯亮时红灯和黄灯灭，黄灯亮时其他灯灭或闪烁。
3. 实现交通灯状态的定时切换：设定各个灯的持续时间，保证交通信号的周期性切换。
系统特点1. 智能化控制：根据实时交通情况自动调整交通灯状态，提高交通效率。
2. 节能环保：通过定时控制，减少交通信号灯的能耗。
3. 可靠性：采用单片机控制，系统运行稳定可靠。
可扩展功能1. 远程监控：添加通讯模块，实现对交通灯系统的远程监控和控制。
2. 数据记录：添加存储模块，记录交通流量数据，为交通规划提供参考。
3. 多路控制：扩展系统支持多个交通路口的交通信号控制。
通过以上设计方案，可以实现基于单片机的交通灯控制系统，提升交通管理的效率和智能化水平。
设计时需注意硬件选型、软件编程和系统调试，确保系统正常运行并满足实际需求。
基于单片机的交通灯毕业设计论文摘要：交通灯是道路交通管理系统的重要组成部分，它能够通过控制交通信号灯的变换来指示车辆和行人的通行。
本论文以基于单片机的交通灯控制系统为研究对象，综合运用电路设计、单片机编程和自动控制等知识，设计并实现了一个稳定可靠的交通信号控制系统。
通过对交通灯的时间控制和信号灯的变换控制，有效改善了城市道路的交通流量，提高了交通效率。
关键词：单片机；交通灯；时间控制；信号灯；交通流量第一章引言1.1研究背景随着城市交通的日益发展，交通拥堵问题越来越突出，给城市交通管理带来了巨大挑战。
交通灯作为一种重要的交通管理设施，其控制效果直接关系到城市道路的通行能力和交通流效率。
因此，通过设计一种稳定可靠的交通灯控制系统来优化交通流量，提高交通效率成为一项迫切的任务。
1.2研究目的和意义本论文旨在设计并实现一种基于单片机的交通灯控制系统，通过对交通灯的时间控制和信号灯的变换控制，优化城市道路的交通流量，提高交通效率。
与传统的交通灯控制系统相比，基于单片机的交通灯控制系统具有灵活、稳定、可编程等优点，在提高交通效率的同时，也能满足不同道路的需求，具有广泛的应用前景。
第二章基于单片机的交通灯控制系统设计2.1系统框架设计根据交通灯的工作原理和交通流量控制要求，设计了一种基于单片机的交通灯控制系统。
系统主要由单片机模块、传感器模块、继电器模块和LED显示模块等组成。
2.2单片机程序设计针对交通灯控制的需要，编写了相应的单片机程序，通过设置不同的执行代码来控制交通灯的工作状态。
根据实际需求，设置了不同的时间段和信号灯的变换序列，以实现对交通流量的控制。
第三章实验结果与分析3.1系统稳定性测试通过对交通灯控制系统的稳定性测试，结果表明系统能够稳定运行，并能按照预定的时间控制和信号灯变换进行工作。
3.2交通流量控制效果分析通过在实际道路交叉口进行交通流量控制实验，结果表明基于单片机的交通灯控制系统能够有效改善交通流量，提高交通效率。
基于单片机的交通灯设计集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）郑州航空工业管理学院单片机课程设计说明书2014 级专业班级题目学号姓名指导教师二О一六年十二月十五日一、交通灯的基本原理单片机微型计算机是微型计算机的一个重要分支，也是颇具生命力的机种。
单片机微型计算机简称单片机，特别适用于控制领域，故又称为微控制器。
单片机由单块集成电路芯片构成，内部包含有计算机的基本功能部件：中央处理器、存储器和I/O接口电路等。
因此，单片机只需要和适当的软件及外部设备相结合，便可成为一个单片机控制系统。
近年来随着科技的飞速发展，单片机的应用正在不断地走向深入。
在实时检测和自动控制的单片机应用系统中，单片机往往是作为一个核心部件来使用，仅单片机方面知识是不够的，还应根据具体硬件结构，以及针对具体应用对象特点的软件结合，加以完善。
交通灯是城市交通的重要指挥系统，与人们的日常生活密切相关。
随着经济的快速发展，城市中的车辆逐渐增多，交通拥堵和堵塞现象日趋严重，引起交通事故频发等一系列问题，因此设计一个灵活、稳定、便捷的多功能交通灯控制系统具有必要性和现实性。
本次设计的意义在于通过对具体的控制系统的设计，掌握微机控制系统设计的一般方法和处理问题的思路，特别是一些常用的技术手段。
在实践设计过程中，积累设计经验，开拓思维空间，全面提高个人的综合能力。
本系统由单片机硬/软件系统，8位8段数码管和LED灯显示系统。
和电路控制电路等组成，较好的模拟了交通路面的控制。
倒计时电路主要是由双位共阴数码管和74HC573N驱动模块组成，控制信号通过单片机的端口P1口进行信号的传输。
倒计时电路负责的是显示红绿灯持续显示的时间。
当绿灯或者红灯持续显示时，数码管显示该状态的持续时间，在黄灯闪烁显示时，起到倒计时秒数的作用。
红绿灯功能电路主要是由各色的发光二极管和74HC573N驱动模块组成，控制信号跟数码管一样都是通过P1口进行传输。
红绿灯电路负责的是各个车行道和人行道通行状态的显示。
系统经初始化可以开始自动运行，数码管有倒计时显示功能，即1、具有直行、左转、右转、停止四个指示灯；2、指示灯有倒计时显示功能，直行+右转20秒，左转+右转10秒，停止+右转30秒，按此规律不断循环；3、直行和左转灯灭掉前3秒能够闪烁提示（每秒两次）；4、能够调整直行、左转、停止指示灯的时间。
二、交通灯的硬件设计本设计单片机主要是用于控制交通灯的演示系统，故只需要单片机最小系统即可完成。
此电路由单片机、时钟电路、电源、复位电路4个组成部分组成。
下图分别为单片机原理图、交通灯系统电路图。
图1 单片机系统原理图图2 交通灯系统原理图2.1 复位电路复位方式有多种，本设计采用按键复位。
接线图如图3复位电路，在复位期间（即RST为高电平期间），P0口为高组态，P1－P3口输出高电平；外部程序存储器读选通信号PSEN无效。
地址锁存信号ALE也为高电平。
在设定的定时时间内必须在RST引脚产生一个由高到低的电平变化，以清内部定时器.图3 复位电路图2.2 晶振电路选取原则：传统做法，但能够实现所需，即最简单也最是实用。
电容选取30pF，晶振为12MHz。
图4 晶振电路图供电电路由主电源和备用电源组成。
主电源主要是由变压器、6A整流桥、4个二极管， 2个104pf电容，二个电解电容以及7805三端稳压管组成。
这个部分为系统提供主要的供电，输出电压为5V直流。
备用电源主要是由4位的5号电池盒组成。
这个部分在主电源断电时能够几乎瞬时的为系统提供电源，输出电压也是5V直流。
该电源直接接到单片机的电源端。
图5 主电源和备用电源切换功能电路2.4 原件清单三、交通灯的软件设计3.1交通灯程序#include <reg51.h>#include<intrins.h>#define uchar unsigned char #define uint unsigned int unsigned char codeTab[]={ 0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0x bf,0xff,0xce};sbit up=P3^1;sbit down=P3^2;sbit set=P3^3;sbit S8 = P2^0;sbit S7 = P2^1;sbit S6 = P2^2;sbit S5 = P2^3;sbit S4 = P2^4;sbit S3 = P2^5;sbit S2 = P2^6;sbit S1 = P2^7;ucharfenduan1=20,fenduan2=10,fendua n3=3;uchar times=0;uchar second=0;uchar bsecond=0;uchar sss=0;uchardisData[8]={7,12,1,10,11,11,6, 7};void keydisplay();void display();void Delay(){unsigned char i;for(i=0;i<255;i++);}void ISR_Timer0(void) interrupt 1{TH0=0x3c;TL0=0xb0;times++;if (times == 10){bsecond++;times=0;}}void display(uchar *point){P0= Tab[*(point)];S1 = 0; //开S1显示Delay();S1 = 1; //关S1显示P0= Tab[*(point+1)];S2 = 0; //开S2显示Delay();S2 = 1; //关S2显示P0= Tab[*(point+2)];S3 = 0; //开S3显示Delay();S3 = 1; //关S3显示P0= Tab[*(point+3)];S4 = 0; //开S4显示Delay();S4 = 1; //关S4显示P0= Tab[*(point+4)];S5 = 0; //开S1显示Delay();S5 = 1; //关S1显示P0= Tab[*(point+5)];S6 = 0; //开S2显示Delay();S6 = 1; //关S2显示P0= Tab[*(point+6)];S7 = 0; //开S3显示Delay();S7 = 1; //关S3显示P0= Tab[*(point+7)];S8 = 0; //开S4显示Delay();S8 = 1; //关S4显示}void delayAJ(uchar a){uchar i;while(a--){for(i=0;i<125;i++);{display(disData);}}}void key(){if(set==0){delayAJ(10);//消抖 //消抖时间可根据实际情况设定if(set==0){sss++;delayAJ(10);}while(!set){delayAJ(10);}}if(sss%4==1){if(up==0){ delayAJ(10);if(up==0){fenduan1++;if(fenduan1==100)fenduan1=0;{while(!up)delayAJ(10);}}}if(down==0){ delayAJ(10);if(down==0){fenduan1--;if(fenduan1==-1)fenduan1=99;} while(!down)delayAJ(10);}}if(sss%4==2){if(up==0){ delayAJ(10);if(up==0){fenduan2++;if(fenduan2==100)fenduan2=0;{while(!up)delayAJ(10);}}}if(down==0){ delayAJ(10);if(down==0){fenduan2--;if(fenduan2==-1)fenduan2=99;} while(!down)delayAJ(10);}}if(sss%4==3){if(up==0){ delayAJ(10);if(up==0){fenduan3++;if(fenduan3==100)fenduan3=0;{while(!up)delayAJ(10);}}}if(down==0){ delayAJ(10);if(down==0){ fenduan3--;if(fenduan3==-1)fenduan3=99;} while(!down)delayAJ(10);}}}void keydisplay(){bsecond=0;if(sss%4==1){disData[0]=11;disData[2]=1;disData[3]=11;disData[6]=fenduan1/10;disData[7]=fenduan1%10;}if(sss%4==2){disData[0]=7;disData[2]=11;disData[3]=11;disData[6]=fenduan2/10;disData[7]=fenduan2%10;}if(sss%4==3){disData[0]=11;disData[2]=11;disData[3]=10;disData[6]=fenduan3/10;disData[7]=fenduan3%10;}}void xianshi(){second=bsecond/2;if(second>fenduan1+fendua n2+fenduan3+1)bsecond=0;if(second<=fenduan1){disData[0]=11;disData[1]=12;disData[2]=1;disData[3]=11;disData[6]=(fenduan1-second)/10;disData[7]=(fenduan1-second)%10;if((fenduan1-second<=3)&&(bsecond%2==0)){disData[0]=11;disData[1]=11;disData[2]=11;disData[3]=11;}}else if((second>fenduan1) &&(second<=fenduan2+fenduan1)){disData[0]=7;disData[1]=12;disData[2]=11;disData[3]=11;disData[6]=(fenduan1+fendu an2-second+1)/10;disData[7]=(fenduan1+fend uan2-second+1)%10;if((fenduan1+fenduan2-second+1<=3)&&(bsecond%2==0)) {disData[0]=11;disData[1]=11;disData[2]=11;disData[3]=11;}}elseif((second>fenduan2+fenduan1)& &(second<=fenduan2+fenduan1+fe nduan3)){disData[0]=11;disData[1]=12;disData[2]=11;disData[3]=10;disData[6]=(fenduan1+fenduan2+fenduan3-second+1)/10; disData[7]=(fenduan1+fenduan2+fenduan3-second+1)%10;if((fenduan1+fenduan2+fenduan3-second+1<=3)&&(bsecond%2==0)){disData[0]=11;disData[1]=11;disData[2]=11;disData[3]=11;}}if(second>fenduan1+fenduan2+fenduan3+1)bsecond=0;}void main(){TMOD |=0x01;//T0 16位定时器TH0=0x3c;TL0=0xb0;ET0=1;TR0=1;EA=1;while(1){key();if(sss%4==0)xianshi();elsekeydisplay();display(disData);}}3.2程序流程图四、课程设计总结五、指导教师评语。
