Digital Sound Level Meter（噪声测试仪）使用说明一、基本使用方法1、档位调整。
按下电源开关，屏幕显示其默认测量档位40～90dB档以及实时测量声级。
若屏幕出现“UNDER”或“OVER”，则表示当前所测声级不在该档位之间，需要按LEVER▲或▼键调整档位。
2、加权模式的选择。
按A/C键选择。
当需要测量以人为感受的声级时选择A加权模式，当测量实际的声级时选择C加权模式。
3、读取实时的声级选择FAST，要获取当时的平均声级选择SLOW，可按FAST/SLOW键选择。
若要读取最大值，按MAX键。
当在夜晚测量需打开屏幕背景灯时，按右下角的RS232键。
4、设置时间日期。
在关机状态下按住MAX键再开机，屏幕显示时间状态，按LEVER▲或▼键调整数据，按MAX键切换分，时，日，月等，调整完后关机。
二、数据存取方法1、在仪器内存储数据：按FAST/SLOW键两秒以上，当屏幕闪烁有RECORD字符时松开，此时仪器开始存储实时测量数据，直到屏幕显示FULL字符时说明已存满。
2、在仪器内删除数据：按LEVER▲键两秒以上，当屏幕出现ELR大字符时松开，再按▼键两秒以上，当屏幕闪烁时松开，此时数据删除，屏幕恢复正常显示。
3、向计算机发送数据：首先在电脑上安装SoundLeverMeter程序，将仪器与电脑连接，运行SoundLeverMeter程序，在打开界面上点击START开始接收数据。
按住仪器的A/C键两秒以上，屏幕左上角出现SENDING MEMO字符，此时开始向计算机发送仪器内数据，直到将存储的资料发完。
发送期间计算机的声级计工作界面会弹出一个Downloading Please Wait……提示框，发送完毕后再次弹出一个对话框，输入名字保存即可。
4、在计算机上读取数据：运行SoundLeverMeter程序，点击File下面的Open，找出文件打开。

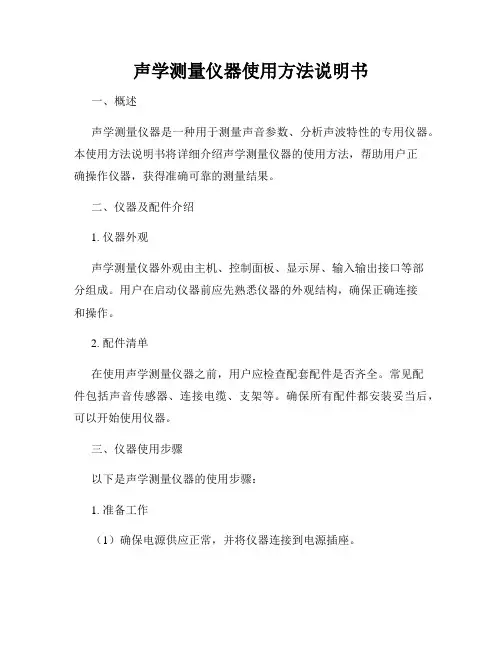

声学测量仪器使用方法说明书一、概述声学测量仪器是一种用于测量声音参数、分析声波特性的专用仪器。
本使用方法说明书将详细介绍声学测量仪器的使用方法，帮助用户正确操作仪器，获得准确可靠的测量结果。
二、仪器及配件介绍1. 仪器外观声学测量仪器外观由主机、控制面板、显示屏、输入输出接口等部分组成。
用户在启动仪器前应先熟悉仪器的外观结构，确保正确连接和操作。
2. 配件清单在使用声学测量仪器之前，用户应检查配套配件是否齐全。
常见配件包括声音传感器、连接电缆、支架等。
确保所有配件都安装妥当后，可以开始使用仪器。
三、仪器使用步骤以下是声学测量仪器的使用步骤：1. 准备工作（1）确保电源供应正常，并将仪器连接到电源插座。
（2）将声音传感器插入仪器的声音输入接口，并确保插头牢固连接。
（3）根据测量需求，调整仪器的放大倍数、范围和采样率等参数，并将仪器调至工作状态。
2. 开始测量在确保仪器运行正常后，可以开始进行声学测量。
用户可根据具体需要选择测量对象和测量位置。
3. 数据采集启动仪器后，声音传感器将采集声音信号，并将其转化为电信号输入仪器进行处理和分析。
确保采集的数据准确可靠是保证测量结果准确性的关键。
4. 数据处理与分析仪器会自动对采集到的声音信号进行处理和分析，用户可以根据需要选择合适的声音参数进行测量和分析。
仪器配备了直观的显示屏，可直接显示测量结果。
5. 结束测量当测量完成后，用户应将声音传感器从测量位置取下，关掉仪器并将其与其他配件妥善收藏。
存储测量数据和结果是需要注意的一项工作。
四、使用注意事项1. 电源使用请使用符合安全标准的电源插座，并避免将仪器放置在潮湿或高温环境中。
2. 仪器操作请按照使用方法说明书正确操作仪器，并避免强烈震动和碰撞，以免造成仪器损坏。
3. 定期维护定期检查仪器外观和配件状况，确保仪器处于良好工作状态。
如有异常，请及时维修或更换配件。
4. 数据管理请妥善管理存储的测量数据，并避免数据丢失。
.
噪声检测仪使用说明
一、操作步骤
1、打开电源。
2、按下LEVER按钮，选择合适的测量档位；以下出现‘UNDER’或‘OVER’符号为准。
3、要测量认为感受的噪音量请选择‘dBA’;要测量分析机械噪音量请选择‘dBC’.
4、要选取即时的噪音量请选择FAST;如果要获得当时的平均噪音量请选择SLOW.
5、如果要取得噪音量的最大、最小值就选‘MX/MN’功能键，即可得到最大最小值。
6、手持噪音表或将噪音表架在三脚架上，以麦克风距离音源约1~1.5公尺的距离测量。
二、注意事项
1、请勿置于高温、高湿的地方使用。
2、长时间不使用请取出电池，避免电池液漏出腐蚀本仪表。
3、在室外测量噪音的场合，可在麦克风头装上防风罩，避免麦克风直接被风吹到而测量到无关系的噪音。
4、麦克风头请勿敲击并保持干燥。
如有侵权请联系告知删除，感谢你们的配合！
精品。
环境噪声监测仪使用方法说明书一、产品介绍环境噪声监测仪是一种用于测量环境中噪声水平的设备。
它可以准确检测噪声的频率、强度和持续时间，为环境保护和健康研究提供重要依据。
本说明书将详细介绍环境噪声监测仪的使用方法。
二、检测仪外观及功能1.外观环境噪声监测仪外观简洁、轻巧，易于携带。
通常由显示屏、控制按钮、麦克风和电池等组成。
2.功能环境噪声监测仪具备以下功能：（1）噪声检测：能够实时监测环境中的噪声，在显示屏上显示噪声强度。
（2）频率分析：可测量不同频率范围内的噪声，并以图形形式展示。
（3）数据记录：能够记录噪声数据，以便后续分析和比较。
（4）报警功能：当噪声超过设定阈值时，会发出警报提醒用户。
三、使用方法1.准备工作（1）确保环境噪声监测仪已充电或电池有足够电量。
（2）将麦克风置于所需监测的位置，确保麦克风不被遮挡。
2.开机与设置（1）长按电源按钮，环境噪声监测仪将开始自检。
（2）根据需要，可以在设置界面中调整噪声阈值、频率范围等参数。
3.开始监测（1）确认设置完成后，点击“开始监测”按钮，环境噪声监测仪将开始实时监测噪声。
（2）监测期间，可以观察显示屏上的噪声强度，并在需要时记录数据。
4.数据分析（1）结束监测后，可以在设备中查看已记录的噪声数据。
（2）通过连接电脑或移动设备，可以将数据导出到相应的分析软件中进行进一步处理。
5.注意事项（1）在使用环境噪声监测仪时，应尽量避免遮挡麦克风，以免影响测量准确性。
（2）定期清洁麦克风和设备表面，以保持灵敏度和外观清洁。
（3）避免将监测仪暴露在高温、潮湿或有腐蚀性的环境中，以免损坏设备。
四、常见问题解答1.为什么噪声监测仪显示的噪声强度不稳定？答：可能是由于环境中存在其他噪声干扰，建议调整监测位置或重置设备进行重新监测。
2.如何调整噪声阈值？答：在设置界面中，根据实际需求，设置适当的阈值。
3.可以同时监测多个频率范围的噪声吗？答：不同型号的环境噪声监测仪功能不同，部分型号支持同时监测多个频率范围的噪声。
环境噪声测试仪器使用说明书一、产品介绍环境噪声测试仪器是一种专门用于测量环境噪声水平的设备。
该仪器具有高精度、便携、易操作等特点，可以广泛应用于建筑、工地、道路交通等各种场所的噪声监测工作。
二、仪器外观及组成部分1. 外观环境噪声测试仪器外观采用人性化设计，整体呈现简洁、大方的风格。
主要包含仪器显示屏、操作按钮、电源插孔、麦克风输入端口等部分。
2. 组成部分环境噪声测试仪器主要由以下组成部分构成：- 显示屏：用于显示测试结果和操作界面，以便用户清楚了解测试情况；- 操作按钮：包括开机、关机、调整音量等功能按钮，用户可通过按钮进行仪器的各种操作；- 电源插孔：提供电源连接接口，用户可通过连接电源适配器给仪器供电；- 麦克风输入端口：用于连接外部音频设备，对环境中的噪声进行采集。
三、仪器使用步骤1. 准备工作将环境噪声测试仪器放置在测试场所的稳定位置，并确保仪器与电源连接可靠。
2. 开机和调整设置按下开机按钮将环境噪声测试仪器启动，显示屏将显示启动界面。
然后根据提示，通过操作按钮进入菜单界面，对相关设置进行调整，如测试范围、响应速度等。
3. 麦克风设置将外部麦克风正确连接至仪器的麦克风输入端口。
确保麦克风与测试场所保持适当距离并保持稳定。
4. 进行测试通过操作按钮选择开始测试，并根据需要选择单次测试或连续测试模式。
仪器将开始采集环境噪声数据，并实时显示在屏幕上。
5. 测试结果和数据存储测试完成后，环境噪声测试仪器将自动计算测试结果，并将其显示在屏幕上。
用户可将结果手动记录或通过仪器内置存储设备进行数据存储。
四、注意事项- 在使用环境噪声测试仪器之前，请仔细阅读本说明书，并按照规定操作；- 在进行测试时，请确保测试场所的环境较为安静，以避免周围噪声对测试结果的影响；- 在操作过程中，请避免用力过度或摔落仪器，以防损坏；- 当仪器出现故障或需要维修时，请联系专业维修人员进行处理，不要自行拆解或修理。
五、维护保养- 定期清洁环境噪声测试仪器的外壳，可使用软布蘸取少量清洁剂进行擦拭；- 长时间未使用时，请将环境噪声测试仪器放置在干燥、通风的地方，并断开电源供应；- 如需更换电池或其他配件，请使用原装配件，并在断电状态下进行操作。
噪声检测仪使用说明一、噪声检测仪器的安装1.将仪器放置在噪声源周围，确保能够覆盖整个测量范围。
2.仪器应放置在平稳的地面上，避免发生摇晃或倾斜，并保持仪器的稳定性。
3.根据仪器说明书的要求，安装与仪器配套的传感器，保证传感器与仪器的连接稳定可靠。
二、噪声检测仪器的操作1.打开仪器电源，确认仪器正常工作。
2.设置仪器参数，包括测量范围、测量单位、时间加权等。
3.调整仪器的灵敏度，使其能够适应不同噪声水平的测量。
4.进行校准，根据仪器说明书的要求，使用校准器件对仪器进行校准，确保测量结果的准确性。
5.开始测量，并记录测量结果。
可以选择实时显示或者定时记录的方式来获取噪声数据。
6.测量完成后，关闭仪器电源，保存测量数据，并将仪器恢复为初始状态。
三、噪声检测仪器的注意事项1.避免仪器与其他电磁设备的干扰，尤其是电源频率干扰，可以选择合适的筛选频率来减少干扰。
2.使用前请仔细阅读仪器的说明书，并按照要求进行操作。
3.不要将仪器暴露在高温、潮湿、腐蚀性气体等环境中，以免损坏仪器。
4.如有需要，可以使用防护罩或者外壳来保护仪器，避免机械冲击和外界干扰。
5.定期对仪器进行维护和保养，清洁仪器的外表和传感器，确保仪器的工作正常。
四、噪声检测仪器的数据处理1.根据测量数据，可以进行噪声水平的判断和评估，比如是否超过国家标准或规定的噪声限值。
2.可以进行噪声频谱分析，确定噪声的频率成分和主要噪声源。
3.可以进行时间历程分析，观察噪声的变化规律和时域特征。
4.将测量数据导入计算机，使用专业软件进行数据分析和报告生成，提高数据处理的效率和准确性。
噪声计使用方法说明书1. 简介噪声计是一种用于测量环境中噪声水平的仪器。
它广泛应用于工业、环境保护、健康安全等领域，帮助人们了解噪声的强度和频率分布，以便采取相应的措施进行保护。
本使用方法说明书将详细介绍噪声计的基本操作和注意事项，以帮助用户正确、有效地使用该仪器。
2. 噪声计的组成和功能噪声计由以下几个主要部件组成：- 麦克风：用于接收环境中的声波信号。
- 信号处理单元：将麦克风接收到的声音信号转换为数字信号，并进行相应的处理和分析。
- 显示屏：显示测量结果，包括噪声水平和频率分布等。
- 操作面板：提供用户与噪声计进行交互的接口，包括开关、控制按钮等。
3. 使用前准备在正式使用噪声计之前，请确保已完成以下准备工作：- 检查噪声计是否完好无损，如有损坏请及时修复或更换。
- 确保噪声计的电源充足，如需更换电池请使用规定的型号和规格。
- 针对特定的测量场景，选择合适的测量模式和参数设置。
4. 噪声计的操作步骤4.1 打开噪声计按下噪声计的电源开关，待显示屏显示出相关信息后，噪声计即可开机完成。
4.2 进行测量- 将麦克风放置在要测量的位置，确保其正对噪声源。
- 按下测量按钮开始测量，显示屏将实时显示当前的噪声水平。
- 如果需要进行频谱分析等更深入的测量，可按照设备说明书的指引进行操作。
4.3 停止测量按下停止按钮，噪声计将停止测量，并显示最终的测量结果。
5. 使用时的注意事项- 在进行测量前，应尽量消除或减少其他外界干扰噪声，以保证测量的准确性。
- 避免在强烈的电磁场或高温、潮湿等环境中使用噪声计，以免影响仪器的正常工作。
- 根据测量场景的需要，选择合适的测量模式和参数设置，以获得准确的测量结果。
- 定期校准噪声计以确保其测量精度和可靠性，校准频率可根据使用频率和要求进行确定。
6. 维护和存储- 定期对噪声计进行维护，包括清洁仪器表面、检查连接线路和插头是否松动等。
- 当不使用噪声计时，应将其存放在干燥、洁净的环境中，避免长时间暴露在高温、潮湿等条件下。
CEL-63x 环境噪声测试仪HB3336-01用户手册CASELLA MEASUREMENTRegent House,Wolseley Road,Kempston,Bedford,MK42 7JY，英国。
电话： +44 (0) 1234 844 100传真： +44 (0) 1234 841 490电子邮件：*******************网站：目录目录 (2)1介绍 (2)1.1本用户手册的结构 (4)1.2安全 (6)2性能 (8)3快速参考 (9)3.1打开仪器电源 (9)3.2使用控制键 (11)3.3设置时间和日期 (12)3.4校准仪器 (12)3.5运行仪器 (15)4详细说明 (23)4.1麦克风和前置放大器 (23)4.2用户控制键 (23)4.3屏幕组 (24)4.4测量视图 (45)4.5连接 (52)5技术规格 (54)5.1一般 (54)5.2标准 (54)5.3测量范围 (55)5.4RMS 频率加权 (55)5.5倍频和 1/3 倍频测量 (55)5.6峰值测量 (55)5.7RMS 检测器 (55)5.8背景噪音 (55)5.9频率响应 (55)5.10时间加权性 (55)5.11校正过滤器 (56)5.12参考方向 (56)5.13参考环境条件 (56)5.14工作环境条件 (56)5.15温度影响 (56)5.16湿度影响 (56)5.17储藏环境条件 (56)5.18麦克风 (57)5.19校准 (57)5.20电源 (57)5.21内部时钟 (57)5.22语言 (57)5.23电磁兼容性 (58)5.24交流电源射频场影响 (58)5.25三角架的安装 (58)5.26显示器 (58)5.27内存 (58)5.28连接性 (58)5.29可用数据组 (59)5.30物理特性 (62)6保养和维护 (63)7服务和保修安排 (64)7.1检查和测试 (64)7.2终身保修条件和条款 (64)7.3维修 (65)7.4用户服务 (66)8术语表 (67)9其他信息 (70)9.1声级校准器—声级修正 (73)9.2响应特性 (74)1介绍CEL-63x 系列设备属于噪声测试仪（其中―x‖为表示型号的数字—请参阅第 54页上的图 14）。

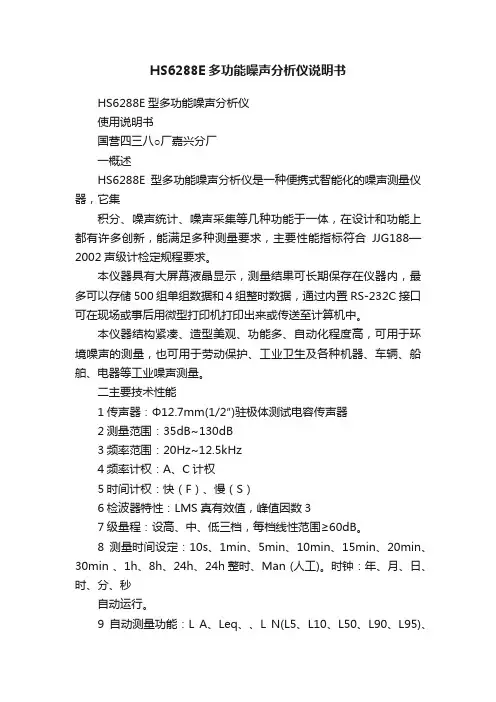

HS6288E多功能噪声分析仪说明书HS6288E型多功能噪声分析仪使用说明书国营四三八○厂嘉兴分厂一概述HS6288E型多功能噪声分析仪是一种便携式智能化的噪声测量仪器，它集积分、噪声统计、噪声采集等几种功能于一体，在设计和功能上都有许多创新，能满足多种测量要求，主要性能指标符合JJG188—2002声级计检定规程要求。
本仪器具有大屏幕液晶显示，测量结果可长期保存在仪器内，最多可以存储500组单组数据和4组整时数据，通过内置RS-232C接口可在现场或事后用微型打印机打印出来或传送至计算机中。
本仪器结构紧凑、造型美观、功能多、自动化程度高，可用于环境噪声的测量，也可用于劳动保护、工业卫生及各种机器、车辆、船舶、电器等工业噪声测量。
二主要技术性能1传声器：Φ12.7mm(1/2″)驻极体测试电容传声器2测量范围：35dB~130dB3频率范围：20Hz~12.5kHz4频率计权：A、C计权5时间计权：快（F）、慢（S）6检波器特性：LMS真有效值，峰值因数37级量程：设高、中、低三档，每档线性范围≥60dB。
8测量时间设定：10s、1min、5min、10min、15min、20min、30min 、1h、8h、24h、24h整时、Man (人工)。
时钟：年、月、日、时、分、秒自动运行。
9自动测量功能：L A、Leq、、L N(L5、L10、L50、L90、L95)、SD、Lmax、Lmin、Ld、Ln、Ldn等10测量数据自动存储:500组。
11显示器：大屏幕液晶显示具有模拟表针、背光源显示等功能。
12输出接口：交流输出、直流输出、RS-232C接口。
13延伸电缆：视用户要求可配5米、10米、15米、20米14电源：5节LR6(5号) 高能碱性电池，并设有外接电源插入插孔。
15外形尺寸：l×b×h(mm) 290×80×3016质量：480g17环境条件：温度-10℃～50℃、相对湿度 20%～90%三工作原理与主要功能1 内有日历时钟，关机后还可长期准确运行，不用每次开机重新设定。
AZ8928 噪音计使用说明书使用手册数位式噪音器【简介】你的数位式噪音计提供自动或 4 种从40 到130dB 范围的手动等级且精準度达到0.1dB。
此量计允许你切换快速或慢速回应及加上A 及C 加权，并提供最大值锁定的功能。
此量计D 提供AC 类比输出。
噪音的量测此噪音计同时以数字及bar条码示数字显示部份每160ms进行更新图表显示部份每40ms 进行更新。
按下【ON/OFF】键啟动噪音计开始时出现"18:8.8"全萤幕字样并从99.9倒数至0 这时此量计将开始量测目前的噪音量将麦克风指向所欲量测的声音来源时萤幕左边出现SPL （音压位準）右边出现dB字样。
选择回应时间你可因应各种不同的应用及标準选择快速或慢速回应时间例如: 大部份与OSHA相关的测试都是使用慢速回应时间及A加权当你啟动此量计它内定在快速回应的模式按下【FAST/SLOW】键进行快速与慢速回应的切换小字样的FAST或SLOW将出现在萤幕的右侧以指示出目前的模式.选择A/C加权当你啟动此量计它内定在A加权的模式A加权使此量计的回应与人类的耳朵的反应方式相同随著频率范围不同增加及减少其振幅加权的应用包括OSHA调整测试环境量测工作场所的设计及法律的执行.C加权适用於频率范围不同下不会增加及减少其振幅的单纯的回应量测C加权的应用包括引擎及机械的噪音分析。
按下【WEIGHTING A/C 】键去切换A加权及C加权小字样的A或C将显示在萤幕的右边用来指示目前的模式。
锁定住最大噪音量的读值1.按下【ON/OFF】键去啟动噪音计。
2.当量测噪音时按下【MAX HOLD】键去锁定住最大的读值小字样的【MAX HOLD】将会显示出此时所显示的数字将保持不变直到侦测到更高的读值但注意bar的条码仍会继续纪录随时的读值。
3.再次按下【MAX HOLD】键将离开最大值锁定的模式。
纪录所量测的最大与最小值1. 按下【ON/OFF】键去啟动噪音计。
声学振动与测量仪器ACOUSTICS&VIBRATION MEASURING INSTRUMENTSAWA6228+型多功能声级计(噪声分析仪)爱华使用说明书杭州爱华仪器有限公司HANGZHOU AIHUA INSTRUMENTS CO.,LTD.2018.8.6更改记录及版本说明版本时间说明V1.02015.01.20V2.02015.04.30加入SD卡和混响时间测量功能V2.12015.09.01统计附加Ln和1/3OCT扩展F0V2.22015.11.19加入双量程，增加测量范围V2.32015.12.30增加TEDS功能V2.42016.07.25增加定置噪声测量功能V2.52016.12.10增加蓝牙4.0，删除“新波特率：”设置V2.62017.3.20规范标准号写法V2.72017.9.10增加对风速仪的支持，仅对统计单次有效V2.82017.10.30增加数据输出功能：基本设置1中的“短信发送”改为“数据输出”，选项由两种改为四种：“关”，“SMS”，RS232和蓝牙接口。
V2.92018.08.06删除了CMC标志型式批准证书型式批准证书号：2016S593-33注意事项1、第一次使用仪器前,请仔细阅读该说明书。
2、测试传声器膜片破损不在保修范围之内。
3、其它因使用不当造成的损坏不在保修范围之内。
4、电池应选用高性能碱性电池。
不使用时，请将电池取出，以免电池漏液造成仪器损坏。
电池不在保修围范围内。
5、按下键2秒以上再放开，才能打开仪器电源。
6、每月让仪器开机工作8小时以上，以便为内部后备电池充电7、仪器需要维修时请带保修单。
目录1概述 (1)2主要特点 (1)3主要性能指标 (2)4结构特征 (4)4.1接口 (5)4.2关键零部件 (6)4.3按键 (7)5符号、缩写定义 (8)6主要显示界面 (12)6.1主菜单界面 (12)6.2测量界面 (13)7仪器设置 (16)7.1日历时钟和语言设置 (16)7.2分析仪设置 (17)7.2.1测量时间设置 (18)7.2.2启动模式设置 (18)7.2.3分析仪设置 (20)7.3基本设置 (22)7.3.1多分析仪设置 (23)7.3.2组名设置 (24)7.3.3硬件设置 (26)7.3.4定时开关机设置 (29)7.3.5杂项设置 (29)7.3.6录音设置 (31)7.3.7输入授权码 (31)7.3.8蓝牙设置 (31)7.3.9串口设置 (33)7.3.10缺省值设置 (33)7.3.11风速仪设置 (34)7.4快速设置 (34)7.4.1GB3096-2008声环境质量标准 (35)7.4.2GB12348-2008工业企业厂界噪声排放标准 (36)7.4.3GB22337-2008社会生活环境噪声排放标准 (37)7.4.4GB12523-2011建筑施工场界环境噪声排放标准 (38)7.4.5GB12525-1990铁路边界噪声限值及测量方法 (38)7.5模板选择 (38)7.5.1模板查看 (39)7.5.2模板的保存、删除及选用 (39)8仪器校准 (40)8.1声校准 (40)8.1.1采用AWA6221A校准器进行声校准 (44)8.1.2用活塞发声器进行校准 (44)8.1.3采用AWA6223F校准器进行声校准 (45)8.2手动输入传声器灵敏度级 (45)8.3校准记录查看 (45)8.4TEDS (46)9GPS模块 (47)9.1GPS测两点距离 (48)9.2GPS校准时钟 (49)9.3GPS定位测量 (50)10测量范围及本机噪声 (50)11过载指示 (52)附录一指向性响应 (53)附录一指向性响应(续) (54)附录二自由场响应 (55)附录三延伸电缆的影响 (57)附录四滤波器衰减特性 (58)插图图4-1主机 (4)图4-3交流输出插头图4-4USB插座 (5)图4-5RS232接口 (5)图6-1主菜单 (12)图6-2测量界面 (13)图7-1仪器设置主界面 (16)图7-2分析仪设置1图7-3分析仪设置2 (17)图7-4附加Ln (20)图7-51/3OCT扩展F0 (21)图7-6基本设置1图7-7基本设置2 (23)图7-8录音设置图7-9基本设置3 (23)图7-10组名编辑 (24)图7-11输入中文组名 (25)图7-12组名查看 (26)图7-13输入手机号码 (28)图7-14定时开关机 (29)图7-15杂项设置 (29)图7-162.0蓝牙的主从模式设置 (32)图7-174.0蓝牙的主从模式设置 (33)图7-15恢复出厂设置 (33)图7-18快速设置 (34)图7-190-3类区普查法 (35)图7-204类区普查法图7-21定点监测法 (36)图7-22固定设备室内图7-23厂界环境噪声 (37)图7-24固定设备室内图7-25边界环境噪声 (37)图7-26建筑施工厂界环境噪声图7-27铁路边界噪声 (38)图7-28缺省模板图7-29模板保存 (38)图7-30模板查看 (39)图7-31保持当前模板图7-32更改模板名 (40)图8-1仪器校准图8-2修改校准参数 (41)图8-3启动校准 (42)图8-4与AWA6223型校准器连接图 (43)图8-7校准记录 (45)图8-8非TEDS版本图8-9TEDS界面 (46)图9-1未选配GPS模块图9-2未接入GPS天线 (47)图9-3GPS界面 (48)图9-4GPS测量起点位置图9-5GPS测量终点位置 (49)图9-6GPS校准时钟图9-7测量结果—含位置信息 (49)表格表4-1立体声输出 (5)表4-2按键功能 (7)表6-1菜单栏状态及含义 (14)表7-1启动触发源的用途 (19)表7-3各分析模式下可记录的测量指标 (22)表7-4交直流输出表 (27)表10-1不同频率下的A声级测量上限降低值 (51)表10-2高低量程下的测量范围（标配灵敏度：-28.0dB） (51)表10-3Z计权下倍频程的本机电噪声 (52)AWA6228+型多功能声级计（噪声分析仪）基本部分使用说明书杭州爱华仪器有限公司1概述AWA6228+型多功能声级计是采用数字信号处理技术的新一代噪声测量仪器，是AWA6228系列的升级产品，测量范围超大，功能更强，功耗更低，并搭配彩屏液晶显示器。
噪音仪操作规程一、引言噪音仪是一种用于测量环境中噪音水平的仪器，广泛应用于工业、建造、交通等领域。
为了确保噪音仪的正确使用和准确测量，制定本操作规程。
二、噪音仪的基本原理噪音仪是通过测量声压级来评估环境中的噪音水平。
其工作原理是将声音信号转换为电信号，然后进行放大和滤波处理，最后显示出声压级数值。
三、噪音仪的操作步骤1. 准备工作(1) 确保噪音仪电池电量充足，或者使用外部电源连接。
(2) 检查噪音仪是否完好无损，如有损坏应及时修理或者更换。
(3) 根据测量需求选择适当的测量范围和时间权重。
2. 设置噪音仪(1) 打开噪音仪电源开关，待仪器自检完成后进入待机状态。
(2) 根据测量环境选择合适的A或者C频权，普通情况下使用A频权。
(3) 根据需要选择合适的测量时间权重，如快速（F）或者慢速（S）。
(4) 设置噪音仪的测量范围，确保能够覆盖预期的噪音水平。
3. 进行测量(1) 将噪音仪置于待测位置，确保仪器与噪音源之间没有物体遮挡。
(2) 按下测量键开始测量，噪音仪将自动记录并显示当前环境的声压级数值。
(3) 测量时间根据需要进行设定，普通建议至少测量1分钟以获取准确的结果。
(4) 在测量过程中，保持仪器稳定，避免碰撞或者震动干扰测量结果。
4. 结束测量(1) 测量结束后，按下住手键住手测量。
(2) 关闭噪音仪电源开关，将仪器置于安全位置。
(3) 导出测量数据，可以通过连接电脑或者使用存储卡等方式将数据保存下来。
四、噪音仪的维护与校准1. 维护(1) 定期清洁噪音仪的外壳和传感器，避免灰尘或者污垢影响测量结果。
(2) 噪音仪不使用时，应放置在干燥、通风的地方，避免阳光直射和高温环境。
(3) 长期不使用时，应取出电池并储存于干燥环境中，以防电池漏液损坏仪器。
2. 校准(1) 噪音仪的准确性会随时间和使用情况而逐渐下降，建议每年对仪器进行一次校准。
(2) 校准应由专业的校准机构进行，确保校准结果准确可靠。
HS6288E型多功能噪声分析仪使用说明书国营四三八○厂嘉兴分厂一概述HS6288E型多功能噪声分析仪是一种便携式智能化的噪声测量仪器，它集积分、噪声统计、噪声采集等几种功能于一体，在设计和功能上都有许多创新，能满足多种测量要求，主要性能指标符合JJG188—2002声级计检定规程要求。
本仪器具有大屏幕液晶显示，测量结果可长期保存在仪器内，最多可以存储500组单组数据和4组整时数据，通过内置RS-232C接口可在现场或事后用微型打印机打印出来或传送至计算机中。
本仪器结构紧凑、造型美观、功能多、自动化程度高，可用于环境噪声的测量，也可用于劳动保护、工业卫生及各种机器、车辆、船舶、电器等工业噪声测量。
二主要技术性能1传声器：Φ12.7mm(1/2″)驻极体测试电容传声器2测量范围：35dB~130dB3频率范围：20Hz~12.5kHz4频率计权：A、C计权5时间计权：快（F）、慢（S）6检波器特性：LMS真有效值，峰值因数37级量程：设高、中、低三档，每档线性范围≥60dB。
8测量时间设定：10s、1min、5min、10min、15min、20min、30min 、1h、8h、24h、24h整时、Man (人工)。
时钟：年、月、日、时、分、秒自动运行。
9自动测量功能：L A、Leq、、L N(L5、L10、L50、L90、L95)、SD、Lmax、Lmin、Ld、Ln、Ldn等10测量数据自动存储:500组。
11显示器：大屏幕液晶显示具有模拟表针、背光源显示等功能。
12输出接口：交流输出、直流输出、RS-232C接口。
13延伸电缆：视用户要求可配5米、10米、15米、20米14电源：5节LR6(5号) 高能碱性电池，并设有外接电源插入插孔。
15外形尺寸：l×b×h(mm) 290×80×3016质量：480g17环境条件：温度-10℃～50℃、相对湿度 20%～90%三工作原理与主要功能1 内有日历时钟，关机后还可长期准确运行，不用每次开机重新设定。
环境噪音测试仪器使用说明书使用说明书一、简介环境噪音测试仪器是用于测量环境中噪音水平和频谱分布的专用仪器。
本仪器精确度高、操作简便、便于携带，适用于各种场所的噪音监测与分析。
二、仪器外观及功能1. 外观描述环境噪音测试仪器外观小巧轻便，采用手持式设计。
仪器正面配有显示屏，可显示噪音水平的实时数据。
仪器背面设有电源开关和接口接插孔。
2. 功能描述(1) 噪音测量功能：通过探头进行环境噪音水平的测量和记录。
(2) 频谱分析功能：可以实时显示噪音的频谱分布情况。
(3) 存储功能：仪器内置存储器，可以保存测量数据，并支持数据导出功能。
(4) 数据分析功能：可对存储的数据进行分析处理，生成相应的报表。
(5) 设置功能：用户可以根据实际需要进行仪器的参数设置，如时间间隔、测量范围等。
三、使用步骤1. 打开仪器电源开关，等待系统自检完成。
2. 确保仪器探头与被测环境接触良好。
3. 在仪器显示屏上选择测量模式：选择噪音测量或频谱分析。
4. 若选择噪音测量模式，仪器将实时显示噪音水平数值。
5. 若选择频谱分析模式，仪器将显示噪音的频谱分布图。
6. 若需存储数据，按菜单键选择“数据存储”，选择存储路径和文件名，进行存储。
7. 在测量完成后，按菜单键选择“数据分析”，可对存储数据进行进一步处理。
8. 若需要导出数据，可将仪器与电脑连接，通过数据线将数据导出至电脑。
四、使用注意事项1. 使用前请仔细阅读本说明书，并按照说明正确操作。
2. 请定期检查仪器的探头、电源及接口连接是否良好，如有损坏请及时更换。
3. 建议在安静的环境中进行噪音测量，以确保测量结果的准确性。
4. 当测量范围超过仪器的上限时，仪器将显示“溢出”提示，此时请重新设置测量范围。
5. 请勿将仪器暴露于高温、湿度过高或强磁场等环境中，以免影响仪器的正常工作。
6. 请勿随意拆卸仪器外壳，以免影响仪器的性能和使用寿命。
7. 请勿将仪器摔落或遭受强烈冲击，以免损坏内部零部件。
噪音测量仪使用说明书一、产品概述噪音测量仪是一种用于测量环境噪音水平的仪器。
它可以准确地检测出噪音的频率、强度和持续时间，并能够为用户提供噪音水平评估和分析的数据。
本使用说明书旨在介绍噪音测量仪的基本操作方法和使用技巧，帮助用户正确使用该仪器并获取准确的测量结果。
二、产品特点1. 高精度测量：噪音测量仪采用先进的数字信号处理技术，具有高精度的噪音测量能力，可满足各类测量需求。
2. 大屏幕显示：仪器配备了高清大屏幕，能够清晰地显示测量结果和相关参数，便于用户实时监测。
3. 数据存储功能：噪音测量仪内置存储芯片，可以存储大量的测量数据，同时支持导出和打印功能，方便用户进行后续数据处理。
4. 便携式设计：噪音测量仪采用轻便的设计，重量轻、体积小，方便用户携带和操作。
三、安装和准备1. 打开包装盒，取出噪音测量仪及其附件。
2. 检查仪器是否完好无损，如有损坏或缺件应及时联系供应商。
3. 准备好电池或接通电源，确保噪音测量仪有足够的电量。
4. 在使用前，建议用户仔细阅读本使用说明书以及产品外观上的标示，了解仪器的功能和使用方法。
四、操作说明1. 打开电源开关，等待仪器自检完成。
2. 设置测量参数：根据实际需求，设置噪音测量仪的测量范围、时间权重等参数。
3. 校准仪器：根据需要，可选择进行仪器校准，确保测量结果的准确性。
4. 定位传感器：将噪音测量仪的传感器正确放置在待测区域，确保测量位置与实际工况一致。
5. 启动噪音测量仪，开始测量。
在测量过程中，用户可根据需要选择实时显示或保存数据。
6. 测量结束后，关闭电源开关，将仪器存放在干燥通风的地方。
五、数据处理与分析1. 将噪音测量仪连接至计算机，通过数据传输软件将测量数据导出。
2. 打开数据处理软件，导入测量数据，进行数据分析和图表生成。
3. 根据需要，可对数据进行统计分析、频谱分析等，得出更详细的噪音水平评估结果。
4. 将数据处理结果保存并打印，以备后续参考或报告撰写。
上海至茂电子科技有限公司ZM-C3噪音检测仪操作手册工厂地址：上海市奉金路470号地址：宁波市宁海三军庄电话:0574-********传真:0574-********网址： E-mail：sales@使用中有任何不理解的情况请与我们联系.感谢使用我公司产品，欢迎提出宝贵意见。
第2页共20页2目录1.前言---------------------------------------------32.噪音检测仪说明书---------------------------------43.装箱清单----------------------------------------144.开箱检查----------------------------------------155.安全及注意--------------------------------------166.诚挚说明----------------------------------------177.产品合格证--------------------------------------188.保修卡------------------------------------------19前言感谢您使用上海至茂电子科技有限公司产品，为了保证您安全、正确使用本产品，请在操作之前详细阅读本产品的全部内容。
本手册只适用于ZM-C3噪音测试仪。
本手册含有开箱检查单、产品主要技术指标、工作原理、产品使用操作方法和常见故障处理等一系列内容。
本册在编写过程中，我们已确保内容的全面性和准确性。
如果用户在使用过程中有任何疑问，欢迎直接与本公司或与本公司授权的代理商/经销商进行联系。
请用户妥善保管本手册，以保证仪器的正常使用。
内容若有更改，恕不另行通知。
可随时联系本公司获得最新版本。
任何个人和团体，未经本公司书面授权，不得抄袭或改编本手册的内容，否则被视为侵权。
第3页共20页3第4页共20页4噪音检测仪使用说明书感谢您使用我公司产品——噪音检测仪，该产品是精密仪器，错误的操作容易使设备损坏。
为了避免损失，请在使用前仔细阅读产品使用说明书。
一、功能概述ZM-C3噪音检测仪由主机、专用稳压电源、专用传感器和高保真回放器四部分组成。
本产品噪音测试原理:ZM-C3噪音检测仪,主要适用于生产线上检测产品运行过程中产生的异音和杂音,可有效取代传统在静音房检测噪音的工作,使用本公司的噪音检测仪可使生产线流畅、简洁、方便。
一般来说，在电机等运动产品运行时，均会产生噪音。
而噪音分为两个部分，其中一部分是产品正常运行产生的噪音，不可避免也不可能消除，只能采取抑制或降低的办法控制在一定的范围，具体的检测办法是用噪音分贝测试仪测得其噪音分贝值，并标定是否在合适的限度范围内，但这种方法宜在静音房中，要摒除周围环境噪音方可进行，故不大可能在生产线上直接应用。
噪音的另一部分，是产品在工作运行过程中产生的异音和杂音，这部分噪音是运动产品运行不正常时产生的，它会直接影响到产品的寿命和质量，是必须消除的，如果不能消除则应该判断为不良品或废品，从而保证产品出厂质量。
DC002A 噪音检测仪主要是用来检测电机等运动产品在运行时所产生的异音和杂音的，它利用专用传感器获取运行中所产生的异音和杂音，并加以放大及过滤处理，利用高保真回放器去掉生产线上的环境噪音，从而实现对电机等运动产品运行时产生的噪音进行在线实时检测的目标。
ZM-C3噪音检测仪，不适合用来对电机等运动产品的噪音等级分级和分贝测量，虽然增加一些备件可以部分地实现对噪音等级分级，但较为复杂，不建议操作。
ZM-C3噪音检测仪可广泛应用于工程测量和日常生产中。
配合专用传感器，是微型马达检测的理想设备。
ZM-C3噪音检测仪体积小，重量轻，功耗小，主要元件全部选用进口优质器件，工作稳定可靠，检测结果清晰准确。
二、技术参数1、额定电压:220VAC/50Hz(根据客户供电电压选用)110VAC/60Hz(根据客户供电电压选用)2、额定功率:30W3、主机接受传感器:10～106PC,FS4、电压显示精度:＜±1%(适调在10.00)5、传感器灵敏度适调范围：1-110PC/unit6、传感器适调精度：＜±1%7、回放噪音频率范围：0.2Hz-100KHz0.5Hz-30KHz±0.5dB8、线性误差：＜±5%FS9、低通滤波器截止频率：0.3KHz、1KHz、3.0KHz、10KHz和线性。
第5页共20页5第6页共20页6三、噪音检测仪主机面板功能部件说明：主机正面（图例1）主机背面（图例2）1．POWER:电源开关。
2．SENS：主机灵敏度调节旋钮（主机灵敏度应与传感器灵敏度相匹配）3．HF/LIMIT/KHZ：低通滤波选择开关。
用于降低电机等运动产品产生的异音、杂音以外的噪音音量。
4．MV/UNIT/OUT：量程选择开关。
5．立体声输出孔：根据需要可自由选择以下五个位置：“x1”“x10”“x100”“x1000”“x10000”。
6．INPUT：传感器信号输入孔。
用来接入传感器。
7．–20dB(绿灯):正常工作状态指示灯。
用来指示工作状况，当主机输出电压超过1Vpk时，则该工作指示灯点亮。
这时为正常工作状态。
8．OVER(红灯)：过载指示灯。
红灯亮为不正常工作状态，当输出电压超过10Vpk,过载指示灯点亮(红灯),这时需要改变量程。
9．POWER插孔：电源插孔。
用来连接专用电源适配器。
10．R-232(插座)：串口通讯信号传输接口。
可选择连接示波器，显示噪音频谱波形。
11．显示窗：显示内容,分为两个部分,一部分以数字形式显示噪音等级的高低（线性）;另一部分以指示灯亮灭的形式显示噪音等级的高低（对数）,每增加一个噪音等级则增加3分贝(dB)。
第7页共20页7第8页共20页8四、噪音检测仪专用稳压电源：用来给噪音检测仪供电。
稳压电源（图例3）五、噪音检测仪选配用的高保真回放器:用于实现被检测噪音的高保真全效回放。
因高保真回放器是特制精密设备，所以要小心按照规定操作使用，避免造成仪器损坏。
数，以免造成各种信号峰值对高保真回放器的瞬间损伤。
第9页共20页9ZM-C3高保真回放器（图例4）六、噪音检测仪专用传感器:用于获取噪音有方向性信号。
一般来说传感器的固定夹具需要依据用户的仪器使用现场情况定制，我公司可提供传感器固定夹治具的一些建议性方案。
由于传感器贵重、易损,因此在不用时应拆下来妥善保管以免毁坏（传感器连接线接主机端针头，应格外注意保护）！传感器专用连接线（图例5）第10页共20页10传感器（图例6）我公司有为样品演示而制作的用于固定传感器的夹治具方案：图例7中有两个旋钮,其中一个是带花纹的白色旋钮，为紧固旋钮，起锁止作用；另一个是铜旋钮，起上下调节传感器的作用。
松开锁止旋钮,即可通过上下调节旋钮将传感器调到合适位置,锁紧紧固旋钮即可固定。
传感器固定夹具（图例7）--用户可根据实际使用现场定制(不配)七、操作说明（一）噪音检测仪连接1.将马达检测专用传感器连接线的接主机插头插入DC002A 主机的“INPUT”端口,旋紧即可。
第11页共20页112．根据需要，将高保真回放器的耳机插头接插入DC002A 主机的“x1”“x10”“x100”“x1000”“x10000”其中一个插孔。
3．将ZM-C3噪音检测仪专用电源的圆插头插入主机背面的电源插孔中。
4．将电源插头插入适配的电源插座中,然后把连接主机与电源的线两边插入旋紧。
由于噪音检测仪电源结构复杂,要求抗干扰能力强，故必须用专用的稳压电源，我公司为了适应于不同的工厂用电。
电压配备有220V /50HZ，110V/60HZ 两种，请根据实际的供电电压进行选择使用。
定电压相符合。
5．先打开专用稳压电源开关(POWER),再打开主机开关(POWER),用于开闭主机工作电源，主机开关合上约3秒方可进行正常工作状态。
此时亮绿灯。
6．将被测电机置于传感器上，或是将传感器紧贴被测电机。
注意传感器的方向。
7．旋动MV/UNIT OUT 调整合适的放大倍数（应从最低放大倍数开始调整），用高保真回放器收集信号，并不断微调MV/UNIT OUT 旋钮以达到最佳回放状态。
倍数档位倍数档位。
在不确定噪音分贝和环境状况之前在不确定噪音分贝和环境状况之前，，如盲目直接使用MV/UNIT OUT 最大放大倍数或高倍数档位最大放大倍数或高倍数档位，，有可能对使用者产生伤害有可能对使用者产生伤害，，因此应绝对禁止直接使用高倍数档位。
正确的方法是：从最低放大倍数开始调试，缓慢增加档位直到达到最佳回放状态。
第12页共20页12（二）调节主机SENS 旋钮，使其刻度与传感器灵敏度参数匹配1.在检测操作前，保证主机SENS 旋钮上的显示刻度与所配备的传感器灵敏度一致，才能进行有效检测。
由于每个传感器的灵敏度参数不完全相同，因此这项调配工作是不可省却的。
2.每个传感器的灵敏度参数标识在附带的传感器说明书上。
3.旋动SENS 按钮，以使旋钮上的刻度显示数值与传感器灵敏度参数保持一致：适调SENS 旋钮的数值有三位有效数值,第一位数值在刻度盘的小窗口内，表示从0，1、2…9；第二位数值在旋钮盘内，表示从0、10、20…90；第三位数值由小格表示。
旋转刻度盘，以使所显示的三位数值与传感器的灵敏度参数保持一致。
然后根据需要用量程开关选择灵敏度倍数（见（三））。
可通过微调旋钮使灵敏度数据完全吻合。
举例说明：例如传感器上标识的灵敏度参数为4.25PC/unit 或42.5PC/unit，则应调节SENS 适调旋钮，使其显示的三位数值为425，并根据需要在量程开关上选定10倍。
（三）进行量程选择：缓慢旋动MV/UNIT/OUT 按钮，从低档位向高档位选择适合的量程。
量程选择时以过载指示灯（OVER）不亮为准（如果过载指示灯亮，则表示已过载，为保证主机安全，会自动关断噪音放大电路，这时听不到任何声音了），使其输出的不失真信号为最大值。
选择量程开关确定输出信号的大小。
传感器灵敏度参数在1～11PC/unit 的范围内，按下排黑色数字选择量程，即0.1、1.0、10、100和1000MV/unit out；传感器灵敏度参数在10～110PC/unit 范围内，按上排红色数字选择量程，即1.0、10、100、1000和10000MV/unit第13页共20页13out。
（四）旋动HF/LIMIT/KHZF 按钮：进行低通滤波器的选择。
请根据用户环境需要选用0.3KH Z 、1.0KH Z 、3.0KH Z 、10KH Z 以及线性挡。
例如选1.0KH Z 档,则1.0KH Z 档及其12dB/倍频程所有噪音得到抑制,如选定线性挡，工作频率可达到100KHz,在30KHz 内频响误差在±0.5dB 以内。
