先导式安全阀

先导式安全阀介绍I.先导式安全阀原理及构造先导式安全阀采用了先导式控制原理，在其基本结构上增加了导向阀和先导装置。

其工作原理是：当被保护设备内压力超过预设值时，先导式安全阀通过导向阀及先导装置，将介质压力传导到阀座上方的活塞，使之克服弹簧的压力打开，从而释放过高的压力，将压力调整到正常范围内。

先导式安全阀的主要构造包括阀体、阀盖、导向阀、弹簧、阀芯、活塞、导向窗、座圈等部件。

其中，导向阀的作用是引导进口压力，通过先导装置传导到活塞上，使阀芯打开；弹簧的作用是提供一个基准压力，控制安全阀的开启压力范围；阀盖则起到固定密封阀芯和活塞的作用。

II.先导式安全阀的优点1.响应速度快：由于先导装置的存在，先导式安全阀能够实现快速的压力释放，保护设备免受过高的压力侵害，降低事故发生的风险。

2.开启压力范围可调：通过调整弹簧的紧密度或更换弹簧来改变开启压力范围，以适应不同压力设备的需求。

3.泄漏量小：先导式安全阀具有良好的密封性能，能够确保系统在正常工作时不发生泄漏，提高系统的工作效率。

4.结构简单可靠：先导式安全阀的结构相对简单，质量可靠，维护成本低，使用寿命长。

III.先导式安全阀的应用领域1.炼油厂和化工工厂：用于保护反应器、蒸馏塔、分离器等设备，在压力异常高或超压情况下释放过高的压力。

2.热电厂和核电厂：用于保护蒸汽发生器、锅炉和核反应堆等设备，防止设备在过压条件下发生爆炸。

3.高压气体储运：用于气体储气罐、输送管道等设备，防止气体压力超过合适范围，保护设备的安全运行。

4.化肥厂和煤炭行业：用于保护化肥反应塔、煤气脱硫设备等，有效控制工艺压力，确保设备的稳定运行。

IV.先导式安全阀的使用和维护1.使用前应检查：在使用先导式安全阀之前，应检查阀门的密封性能、弹簧的弹性和导向装置的灵活性等参数，确保阀门处于正常工作状态。

2.定期维护保养：先导式安全阀需要定期进行检修和保养，包括清理阀门内的杂质，检查活塞和阀芯的磨损情况，调整或更换弹簧，确保阀门的正常工作。

先导式安全阀工作原理引言概述：先导式安全阀是一种常用的安全装置，广泛应用于各种工业设备和系统中，用于保护设备和系统免受过压的危害。

本文将详细介绍先导式安全阀的工作原理，包括其结构和工作过程，以及其在工业领域中的应用。

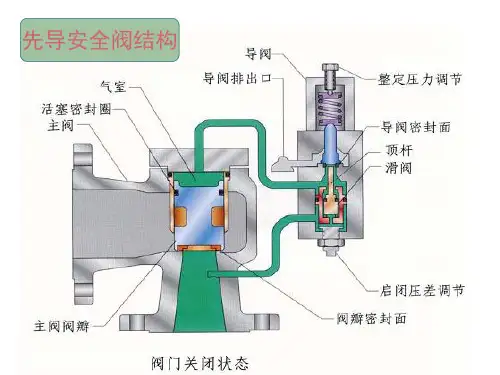

一、先导式安全阀的结构1.1 主阀：主阀是先导式安全阀的核心部件，由阀体、阀盖、阀芯和弹簧组成。

主阀通过阀芯的上下运动来控制介质的流动，当系统压力超过设定值时，主阀打开，释放过压介质。

1.2 先导阀：先导阀是主阀的控制装置，由先导阀体、先导阀芯和先导弹簧组成。

当系统压力超过设定值时，先导阀打开，通过控制主阀芯的运动，实现主阀的打开和关闭。

1.3 辅助装置：先导式安全阀还包括一些辅助装置，如压力表、温度计和报警装置等，用于监测和控制系统的压力和温度，提供及时的报警和保护措施。

二、先导式安全阀的工作过程2.1 初始状态：当系统处于正常工作状态时，主阀处于关闭状态，先导阀也处于关闭状态。

此时，介质无法通过主阀流出，系统保持正常运行。

2.2 过压状态：当系统压力超过设定值时，先导阀打开，通过控制主阀芯的运动，使主阀打开。

过压介质通过主阀流出，系统压力得到释放，保证系统的安全运行。

2.3 恢复状态：当系统压力恢复正常时，先导阀关闭，主阀芯回到初始状态，主阀关闭。

系统恢复正常工作状态。

三、先导式安全阀的应用领域3.1 石油化工行业：先导式安全阀广泛应用于炼油、化工等行业，用于保护设备和系统免受过压的危害，确保生产过程的安全稳定。

3.2 电力行业：先导式安全阀在发电厂、变电站等电力设施中的应用十分重要，用于保护发电设备和输电系统的安全运行。

3.3 锅炉行业：先导式安全阀在各种类型的锅炉中广泛应用，用于保护锅炉系统免受过压的危害，确保锅炉的安全运行。

3.4 制药行业：先导式安全阀在制药过程中的应用也十分重要，用于保护制药设备和系统免受过压的危害，确保药品的质量和安全性。

四、先导式安全阀的优势和发展趋势4.1 优势：先导式安全阀具有灵敏度高、可靠性强、调节范围广等优势，能够有效地保护设备和系统的安全运行。

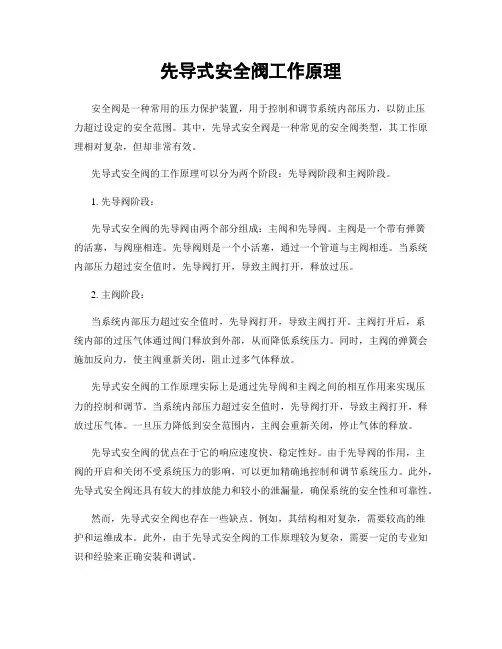

先导式安全阀工作原理安全阀是一种常用的压力保护装置，用于控制和调节系统内部压力，以防止压力超过设定的安全范围。

其中，先导式安全阀是一种常见的安全阀类型，其工作原理相对复杂，但却非常有效。

先导式安全阀的工作原理可以分为两个阶段：先导阀阶段和主阀阶段。

1. 先导阀阶段：先导式安全阀的先导阀由两个部分组成：主阀和先导阀。

主阀是一个带有弹簧的活塞，与阀座相连。

先导阀则是一个小活塞，通过一个管道与主阀相连。

当系统内部压力超过安全值时，先导阀打开，导致主阀打开，释放过压。

2. 主阀阶段：当系统内部压力超过安全值时，先导阀打开，导致主阀打开。

主阀打开后，系统内部的过压气体通过阀门释放到外部，从而降低系统压力。

同时，主阀的弹簧会施加反向力，使主阀重新关闭，阻止过多气体释放。

先导式安全阀的工作原理实际上是通过先导阀和主阀之间的相互作用来实现压力的控制和调节。

当系统内部压力超过安全值时，先导阀打开，导致主阀打开，释放过压气体。

一旦压力降低到安全范围内，主阀会重新关闭，停止气体的释放。

先导式安全阀的优点在于它的响应速度快、稳定性好。

由于先导阀的作用，主阀的开启和关闭不受系统压力的影响，可以更加精确地控制和调节系统压力。

此外，先导式安全阀还具有较大的排放能力和较小的泄漏量，确保系统的安全性和可靠性。

然而，先导式安全阀也存在一些缺点。

例如，其结构相对复杂，需要较高的维护和运维成本。

此外，由于先导式安全阀的工作原理较为复杂，需要一定的专业知识和经验来正确安装和调试。

总之，先导式安全阀是一种常用的压力保护装置，通过先导阀和主阀的相互作用来实现对系统压力的控制和调节。

其工作原理复杂但有效，具有快速响应、稳定性好等优点。

然而，安装和维护先导式安全阀需要一定的专业知识和经验。

先导式安全阀原理先导式安全阀（Pilot-operated safety valve）是一种常用的压力保护装置，用于防止压力设备在超过安全限制时发生爆炸或其他危险。

其原理是利用控制气体对主阀的作用，通过调节控制气体的压力来控制主阀的开启和关闭，从而实现压力的调节和保护。

先导式安全阀由主阀和控制阀两部分组成。

在正常运行情况下，主阀处于关闭状态，控制气体通过控制阀的固定节流口和可调节节流口进入主阀的控制腔。

当系统压力超过设定的安全压力时，控制腔内压力上升，从而对主阀产生一个向上的力。

当控制腔内压力超过一定程度时，主阀开始打开，将过高的压力释放出去，起到压力保护的作用。

在主阀开始开启的过程中，控制气体进一步通过可调节节流口进入主阀底部的控制空腔，增加主阀受力面积，从而加快主阀的开启速度。

当控制气体通过可调节节流口进入控制空腔的速度超过控制气体通过固定节流口进入控制腔的速度时，主阀的开启速度将迅速加快，达到最大开启度，从而最大程度地减小器件的开启过程中的压力波动。

在主阀完全开启后，控制气体进一步通过主阀的控制腔进入系统，控制气体的压力会下降，从而对主阀产生一个向下的力。

当控制气体的压力下降到一定程度时，主阀开始关闭，直到回到初始关闭位置。

这一过程中，控制气体不断地通过控制阀进入和离开主阀的控制腔，实现对主阀的精确控制，从而实现精确的压力调节。

先导式安全阀的主要优点是具有较快的响应速度和精确的压力调节。

其先导式的设计使得它能够实现精确的压力控制，不仅可以防止系统过压，还可以避免由于压力过低而造成的设备损坏。

此外，先导式安全阀还可以快速地关闭，有效地防止过度放散和压力波动对系统的影响。

然而，先导式安全阀也存在一些局限性。

首先，它的结构相对复杂，需要额外的空气源或气体压缩机来提供控制气体。

其次，由于先导式安全阀通过控制气体来控制主阀的开启和关闭，因此在控制气体供应中断的情况下，安全阀将失去作用，对系统的压力保护能力将大大降低。

先导式安全阀结构及工作原理安全阀是一种用于保护压力容器或管道系统在内部压力超过规定值时，通过自动减压来保持压力在安全范围内的装置。

先导式安全阀是一种常见的安全阀类型，其结构和工作原理与普通安全阀有所不同。

一、先导式安全阀的结构先导式安全阀由主阀和辅助阀两部分组成。

主阀由阀座、阀瓣、弹簧等构成，用于控制介质的流动和压力的释放。

辅助阀由阀盖、封盖、导管等构成，用于传递介质压力和控制主阀的开启和关闭。

主阀的阀座是通过与阀瓣配合实现密封的关键部件。

阀瓣则通过弹簧的压力来保持与阀座的密封。

当介质的压力超过设定值时，阀瓣会被压力推开，从而使介质通过阀座的泄放口流出，以降低压力。

辅助阀的作用是通过导管将介质压力传递给主阀，同时控制主阀的开启和关闭，以保持系统的稳定和安全。

二、先导式安全阀的工作原理先导式安全阀的工作原理基于压力平衡和动态平衡的原理。

当介质的压力超过设定值时，主阀的阀瓣会被压力推开，介质通过泄放口流出，从而降低压力。

但是，在实际应用中，由于介质流动的惯性和压力波动等因素，普通安全阀的响应速度较慢，容易出现压力波动过大的情况。

而先导式安全阀通过引入辅助阀来改善这一问题。

辅助阀通过导管将介质的压力传递给主阀，并通过调节导管的长度和直径，以及辅助阀的开启和关闭来控制主阀的响应速度和稳定性。

当介质的压力超过设定值时，辅助阀会打开，导管中的介质压力会迅速传递给主阀，使主阀快速响应并打开泄放口，从而降低压力。

当压力降低到设定范围内时，辅助阀会关闭，主阀也会关闭泄放口，保持系统的稳定和安全。

三、先导式安全阀的特点先导式安全阀相比普通安全阀具有以下特点：1. 响应速度快：通过引入辅助阀和导管，可以使主阀快速响应并打开泄放口，降低压力波动过大的风险。

2. 稳定性好：辅助阀通过控制导管的长度和直径，以及辅助阀的开启和关闭，可以实现对主阀的稳定控制，保持系统的稳定和安全。

3. 适用范围广：先导式安全阀可以适用于各种压力容器和管道系统，保护系统的安全。

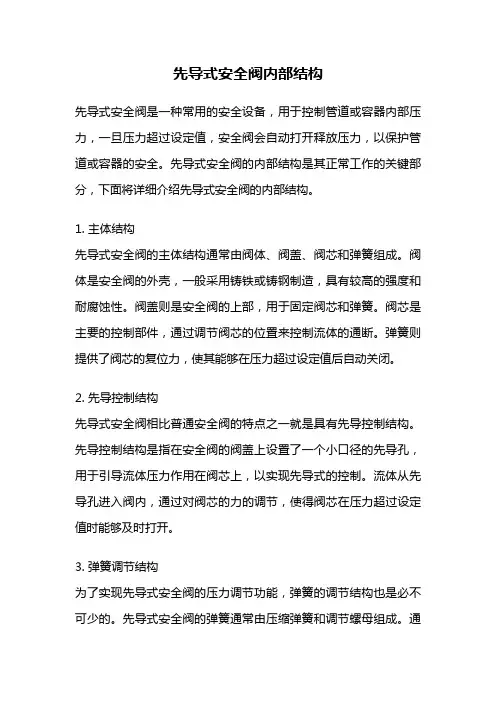

先导式安全阀内部结构先导式安全阀是一种常用的安全设备，用于控制管道或容器内部压力，一旦压力超过设定值，安全阀会自动打开释放压力，以保护管道或容器的安全。

先导式安全阀的内部结构是其正常工作的关键部分，下面将详细介绍先导式安全阀的内部结构。

1. 主体结构先导式安全阀的主体结构通常由阀体、阀盖、阀芯和弹簧组成。

阀体是安全阀的外壳，一般采用铸铁或铸钢制造，具有较高的强度和耐腐蚀性。

阀盖则是安全阀的上部，用于固定阀芯和弹簧。

阀芯是主要的控制部件，通过调节阀芯的位置来控制流体的通断。

弹簧则提供了阀芯的复位力，使其能够在压力超过设定值后自动关闭。

2. 先导控制结构先导式安全阀相比普通安全阀的特点之一就是具有先导控制结构。

先导控制结构是指在安全阀的阀盖上设置了一个小口径的先导孔，用于引导流体压力作用在阀芯上，以实现先导式的控制。

流体从先导孔进入阀内，通过对阀芯的力的调节，使得阀芯在压力超过设定值时能够及时打开。

3. 弹簧调节结构为了实现先导式安全阀的压力调节功能，弹簧的调节结构也是必不可少的。

先导式安全阀的弹簧通常由压缩弹簧和调节螺母组成。

通过调节螺母的位置，可以改变弹簧的压缩程度，从而调节安全阀的开启压力。

根据具体的使用需求，可以通过调节螺母来实现不同的开启压力范围。

4. 密封结构为了保证先导式安全阀的密封性能，阀体和阀盖之间通常采用金属密封或软密封结构。

金属密封通常采用切割机械加工的金属表面，使其能够在相互接触时形成密封。

软密封结构则采用橡胶垫片或填料等材料来实现密封。

无论是金属密封还是软密封，都需要保证其能够在高压力下保持良好的密封性能，以确保安全阀的正常工作。

先导式安全阀的内部结构主要包括主体结构、先导控制结构、弹簧调节结构和密封结构。

这些结构相互配合，通过阀芯和弹簧的协作，实现对流体压力的控制和调节。

这种结构设计使得先导式安全阀能够在压力超过设定值时迅速打开，释放压力，保护管道或容器的安全。

在实际应用中，根据具体的使用要求和工作环境，可以选择不同材料和结构的安全阀，以满足不同的工程需求。

先导式安全阀工作原理安全阀是一种用于保护压力容器或者管道系统的重要设备，它能够在压力超过预设值时自动打开，释放过多的压力，以防止设备或者系统发生爆炸或者损坏。

先导式安全阀是安全阀的一种常见类型，其工作原理如下：1. 结构组成先导式安全阀主要由主阀、导阀和控制阀组成。

主阀是安全阀的核心部件，通常由阀盖、阀座、阀簧和阀芯等组成。

导阀位于主阀的上方，通过导阀的运动来控制主阀的开启和关闭。

控制阀则用于调节导阀的运动速度和力度。

2. 工作原理当压力容器或者管道系统的压力超过设定的安全阀开启压力时，主阀开始受到压力的作用，逐渐打开。

此时，导阀也开始挪移，通过控制阀调节导阀的运动速度和力度，使主阀缓慢开启，以避免压力蓦地释放引起的冲击和振动。

3. 先导式原理先导式安全阀的独特之处在于它采用了先导式原理。

即在主阀的上方设置了导阀，通过导阀的运动来控制主阀的开启。

这种设计能够使主阀受到较小的力，从而减小了主阀的开启压力，提高了安全阀的灵敏度和响应速度。

4. 工作过程当压力超过设定值时，导阀开始挪移，通过控制阀调节导阀的运动速度和力度。

导阀的挪移会减小导阀上方的腔室压力，使主阀受到的力减小，从而使主阀开始缓慢开启。

随着主阀的开启，压力开始释放，当压力降低到设定值以下时，主阀会自动关闭，恢复到正常工作状态。

5. 特点和优势先导式安全阀具有以下特点和优势：- 灵敏度高：采用先导式原理，能够减小主阀的开启压力，提高安全阀的灵敏度和响应速度。

- 稳定性好：通过控制阀调节导阀的运动速度和力度，使主阀缓慢开启，避免压力蓦地释放引起的冲击和振动。

- 可靠性高：先导式安全阀经过精确的设计和创造，能够在长期运行中保持稳定的性能和可靠的工作。

- 适合范围广：先导式安全阀适合于各种压力容器和管道系统，能够有效保护设备和系统的安全运行。

总结：先导式安全阀是一种常见的安全阀类型，采用先导式原理，通过导阀的运动控制主阀的开启，以实现在压力超过设定值时自动释放过多的压力，保护设备和系统的安全运行。

先导式安全阀的工作原理
1.主阀：先导式安全阀的主要组成部分是主阀。

主阀通常由一个主阀盘、阀座、弹簧和调节螺母组成。

主阀盘通常使用金属材料制成，以确保
其耐受高温和高压。

主阀盘和阀座之间形成一个密封界面，以防止过多的
流体通过。

2.先导阀：先导式安全阀还包括一个先导阀。

先导阀与主阀相连，并
通过一个连接杆或杆塞连接。

在正常情况下，压力介质通过先导阀进入主阀。

先导阀通常由先导阀盘、阀座和弹簧组成。

3.压力平衡：当压力介质开始超过先导阀盘上的设定压力时，先导阀
将开始打开。

这会导致主阀盘和阀座之间的压力差减小，从而使主阀腔内
的压力逐渐增大。

4.主阀开启：当主阀腔内的压力增大到超过主阀弹簧的预先设定压力时，主阀弹簧将被压缩，主阀盘开始移动，与阀座分离。

这使得过多的压
力介质能够通过主阀流出，从而防止压力继续增大。

5.压力释放：一旦过多的压力介质被释放，主阀弹簧将重新推动主阀
盘返回原始位置。

这将导致主阀盘重新与阀座接触，确保密封。

当压力恢
复到正常范围内时，安全阀将关闭。

通过以上工作原理，先导式安全阀能够及时地检测到压力的异常增加，并迅速打开以释放过多的压力。

这不仅保护了设备免受过高压力的损害，
还保证了设备的安全运行。

需要注意的是，先导式安全阀的工作性能很大程度上取决于安装和维
护的正确性。

安装时应遵循相关的安装指南，并定期进行保养和检查，以
确保安全阀的正常工作。

先导式安全阀工作原理安全阀是一种用于保护压力容器或管道系统的重要设备，它能够在压力超过设定值时自动打开，释放过多的压力，以防止设备或管道发生危险事故。

先导式安全阀是一种常用的安全阀类型，本文将详细介绍先导式安全阀的工作原理。

一、先导式安全阀的结构先导式安全阀主要由主阀和先导阀组成。

主阀是负责承受系统压力的主要部件，而先导阀则起到控制主阀开启和关闭的作用。

主阀通常由阀座、阀盖、阀瓣和弹簧等部件组成。

阀座是主阀的密封面，阀盖则用于固定阀瓣和弹簧。

当压力超过设定值时，阀盖上的压力将克服弹簧的弹性力，使阀瓣打开，从而释放过多的压力。

先导阀包括先导阀座、先导阀盖、先导阀瓣和先导弹簧等部件。

先导阀座是先导阀的密封面，先导阀盖用于固定先导阀瓣和先导弹簧。

先导阀通过控制主阀上方的压力来控制主阀的开启和关闭，从而实现对压力的调节。

二、先导式安全阀的工作原理先导式安全阀的工作原理可以分为两个阶段：先导阀控制和主阀控制。

1. 先导阀控制阶段当系统压力低于设定值时，主阀和先导阀都处于关闭状态。

此时，先导阀座上方和主阀座下方的压力相等，主阀瓣受到弹簧的压力保持关闭状态。

当系统压力超过设定值时，先导阀座上方的压力将克服先导弹簧的弹性力，使先导阀瓣打开。

此时，主阀座下方的压力将通过先导阀瓣上的通道进入主阀上方，施加在主阀瓣上，增大主阀瓣受力的面积，从而减小主阀关闭的压力。

2. 主阀控制阶段在先导阀控制阶段，一旦主阀瓣受力的面积增大，主阀瓣上方的压力将迅速增加，超过主阀瓣下方的压力，使主阀瓣打开。

此时，系统的过多压力将通过主阀瓣上的通道释放出去，以保持系统的安全稳定。

当系统压力降低，主阀瓣上方的压力也随之降低，同时主阀瓣下方的压力将通过主阀瓣上的通道进入主阀上方，使主阀瓣受力的面积减小，主阀瓣将受到弹簧的压力恢复关闭状态。

三、先导式安全阀的特点先导式安全阀相比其他类型的安全阀具有以下特点：1. 灵敏性高：先导式安全阀能够根据系统压力的变化，及时调整主阀的开启和关闭，保证系统的安全性。
