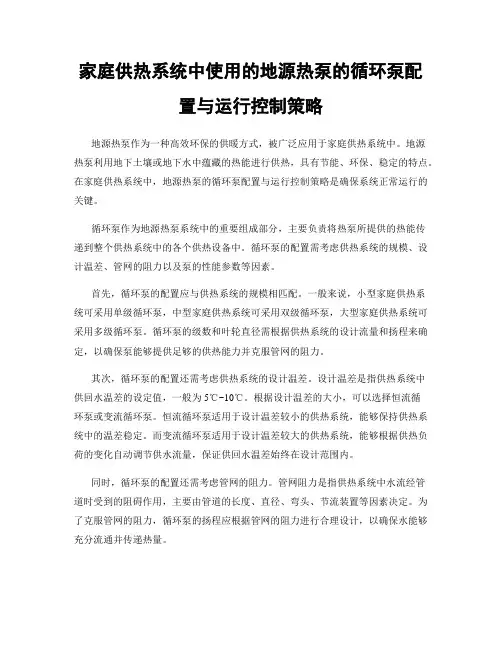

家庭供热系统中使用的地源热泵的循环泵配置与运行控制策略地源热泵作为一种高效环保的供暖方式，被广泛应用于家庭供热系统中。
地源热泵利用地下土壤或地下水中蕴藏的热能进行供热，具有节能、环保、稳定的特点。
在家庭供热系统中，地源热泵的循环泵配置与运行控制策略是确保系统正常运行的关键。
循环泵作为地源热泵系统中的重要组成部分，主要负责将热泵所提供的热能传递到整个供热系统中的各个供热设备中。
循环泵的配置需考虑供热系统的规模、设计温差、管网的阻力以及泵的性能参数等因素。
首先，循环泵的配置应与供热系统的规模相匹配。
一般来说，小型家庭供热系统可采用单级循环泵，中型家庭供热系统可采用双级循环泵，大型家庭供热系统可采用多级循环泵。
循环泵的级数和叶轮直径需根据供热系统的设计流量和扬程来确定，以确保泵能够提供足够的供热能力并克服管网的阻力。
其次，循环泵的配置还需考虑供热系统的设计温差。
设计温差是指供热系统中供回水温差的设定值，一般为5℃~10℃。
根据设计温差的大小，可以选择恒流循环泵或变流循环泵。
恒流循环泵适用于设计温差较小的供热系统，能够保持供热系统中的温差稳定。
而变流循环泵适用于设计温差较大的供热系统，能够根据供热负荷的变化自动调节供水流量，保证供回水温差始终在设计范围内。
同时，循环泵的配置还需考虑管网的阻力。
管网阻力是指供热系统中水流经管道时受到的阻碍作用，主要由管道的长度、直径、弯头、节流装置等因素决定。
为了克服管网的阻力，循环泵的扬程应根据管网的阻力进行合理设计，以确保水能够充分流通并传递热量。
在地源热泵系统的运行控制策略方面，主要包括启停控制、温度控制和流量控制三个方面。
首先，地源热泵的启停控制是一种常用的控制策略。
根据供热系统的热负荷需求，地源热泵可以通过温控器或智能控制系统实现自动启停。
当供热系统的室内温度低于设定值时，地源热泵启动供热，循环泵开始工作；当室内温度达到设定值时，地源热泵停止供热，循环泵停止工作。
地源热泵中央空调原理
地源热泵中央空调是一种利用地下热能来进行空调供暖和制冷的系统。
其工作原理是通过地下的地热能源，利用地源热泵进行能量的转换来达到空调供暖和制冷的目的。
地源热泵中央空调系统由地热换热器、室内机组、室外机组和地下供暖管路组成。
地热换热器一般埋设在地下1.5-2米的深度，通过地下供暖管路与室内机组相连接。
室内机组通过冷媒的循环来完成制冷和供暖的过程。
在夏季制冷过程中，室内机组将室内的热空气吸入，通过蒸发器中的冷媒与地热能源进行换热。
地下的低温土壤会吸收冷媒中的热量，使冷媒变为液态，然后冷媒通过压缩机被压缩成高温高压气体。
随后冷媒通过冷凝器中的热交换，将热量释放到室外空气中。
最后，冷媒再次流经膨胀阀，降低压力，变成低温低压气体，重新进入蒸发器循环。
在冬季供暖过程中，室内机组将室内的冷空气吸入，通过蒸发器中的冷媒与地热能源进行换热。
地下的高温土壤会释放热量给冷媒，使冷媒变为气态。
然后冷媒通过压缩机被压缩成高温高压气体，通过热交换器将热量释放到室内空气中，实现供暖过程。
最后，冷媒再次流经膨胀阀，降低压力，变成低温低压气体，重新进入蒸发器循环。
地源热泵中央空调系统通过循环过程中的能量转换，将地下的热能源利用起来，实现了高效的空调供暖和制冷。
相比传统的
空调系统，地源热泵中央空调更节能环保，对环境的影响更小，具有广阔的应用前景。

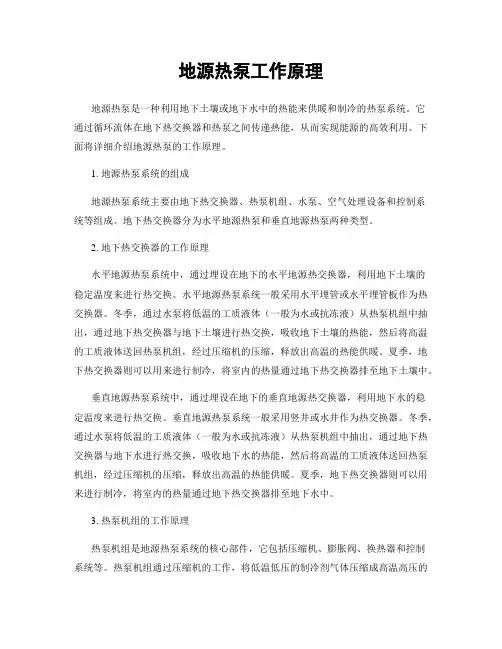

地源热泵工作原理地源热泵是一种利用地下土壤或地下水中的热能来供暖和制冷的热泵系统。
它通过循环流体在地下热交换器和热泵之间传递热能，从而实现能源的高效利用。
下面将详细介绍地源热泵的工作原理。
1. 地源热泵系统的组成地源热泵系统主要由地下热交换器、热泵机组、水泵、空气处理设备和控制系统等组成。
地下热交换器分为水平地源热泵和垂直地源热泵两种类型。
2. 地下热交换器的工作原理水平地源热泵系统中，通过埋设在地下的水平地源热交换器，利用地下土壤的稳定温度来进行热交换。
水平地源热泵系统一般采用水平埋管或水平埋管板作为热交换器。
冬季，通过水泵将低温的工质液体（一般为水或抗冻液）从热泵机组中抽出，通过地下热交换器与地下土壤进行热交换，吸收地下土壤的热能，然后将高温的工质液体送回热泵机组，经过压缩机的压缩，释放出高温的热能供暖。
夏季，地下热交换器则可以用来进行制冷，将室内的热量通过地下热交换器排至地下土壤中。
垂直地源热泵系统中，通过埋设在地下的垂直地源热交换器，利用地下水的稳定温度来进行热交换。
垂直地源热泵系统一般采用竖井或水井作为热交换器。
冬季，通过水泵将低温的工质液体（一般为水或抗冻液）从热泵机组中抽出，通过地下热交换器与地下水进行热交换，吸收地下水的热能，然后将高温的工质液体送回热泵机组，经过压缩机的压缩，释放出高温的热能供暖。
夏季，地下热交换器则可以用来进行制冷，将室内的热量通过地下热交换器排至地下水中。
3. 热泵机组的工作原理热泵机组是地源热泵系统的核心部件，它包括压缩机、膨胀阀、换热器和控制系统等。
热泵机组通过压缩机的工作，将低温低压的制冷剂气体压缩成高温高压的制冷剂气体，然后将制冷剂气体通过换热器与工质液体进行热交换，使工质液体吸收制冷剂气体的热能。
然后，通过膨胀阀使制冷剂气体膨胀成低温低压的制冷剂气体，进一步吸收室内的热量。
热泵机组通过循环往复的工作过程，不断地将低温热源中的热能转移到高温热源中，实现供暖和制冷的目的。
地源热泵系统简介一、地源热泵原理地源热泵系统是一种由双管路水系统连接起建筑物中的所有地源热泵机组而构成的封闭环路的中央空调系统。
冬季，地源热泵系统通过埋在地下的封闭管道（称为环路）从大地收集自然界的热量，而后由环路中的循环水把热量带到室内。
再由装在室内的地源热泵系统驱动的压缩机和热交换器把大地的能量集中，并以较高的温度释放到室内。
在夏季，此运行程序则相反，地源热泵系统将从室内抽出的多余热量排入环路而为大地所吸收，使房屋得到供冷。
尤如电冰箱那样，从冰箱内部抽出热量并将它排出箱外使箱内保持低温。
循环水泵地源热泵机组地下埋管图2地源热泵系统图地源热泵机组优点高效节能性夏季高温差的散热和冬季低温差的取热，使得地源热泵系统换热效率很高。
因此在产生同样热量或冷量时，只需小功率的压缩机就可实现，而且冬季运行不需要任何辅助热源和除霜，大大地减少电能消耗和除霜的损失，从而达到节能的目的，其耗能仅为普通中央空调加锅炉系统的50%-60%。
地源热泵技术在很大程度上为国家节省能源，缓解电荒，同时也为用户节省了大量的运行费用。
下面是北京一项目中，提供的各种采暖制冷费用比较：从下面两个分析图中可以看出，与其它供暖制冷产品相比，地源热泵技术运行费用是最便宜的一种，很大程度地为最终使用户节约运行费用，也保证安全，健康。
一个采暖季（北京为125天）各种采暖方式的采暖费用比较表0.005.0010.0015.0020.0025.0030.0035.0040.00地源热泵电缆地板采暖天燃气集中供暖壁挂炉电热膜系列1一个制冷季（北京为90天）各种制冷方式的费用（元/m2）比较表0.005.0010.0015.0020.00地源热泵家用空调中央空调直燃机系列1● 环保、零污染地源热泵系统高效节能的优点，决定了它的运行费用低。
维修量极少，折旧费和维修费也都大大地低于传统空调。
据专家预测，在未来50年，世界将释放160亿吨CO2，对人们的健康和自然环境形成直接的影响。
地源热泵系统工程技术方案一、项目介绍1、工程概况本工程为。
总用地15322.46㎡。
本项目总建筑面积约为，包括，旧楼。
空调系统需满足建筑物冷、热负荷要求。
2、设计依据2.1 参考资料《建筑给水排水设计规范》GB 50015-2003（2009）《采暖通风与空气调节设计规范》GB 50019-2003《高层民用建筑设计防火规范》GB 50045-95（2005年版）《公共建筑节能设计标准》GB 50189-2005《公共建筑节能设计标准》DB13(J)81-20092.2 设计参数采用负荷指标法估算建筑物的冷、热负荷：夏季冷指标为94.5w/㎡，冷负荷为3130.82kw；冬季热指标为81.7 w/㎡，热负荷为2706.75kw。
二、设计方案描述1、设计思路本项目埋孔面积有限，土壤换热器的数量仅能满足部分建筑物冷热需求，所以空调系统采用地源热泵+户式空调的组合方式，新增建筑的七层以下（含七层）及原有培训楼（旧楼）采用地源热泵系统，新增建筑的八层以上（含八层）采用户式空调。
地源热泵系统采用集中温控系统实现自动控制。
2、热泵主机配置描述本方案配置2台美国美意公司生产的MWH2800CC型地水源热泵机组。
MWH2800CC型地水源热泵机组是以地能即地下水(井水、地埋管或其他地表水)为主要能源辅以电能，通过先进的设备将地下取之不竭但不易利用的低品位再生能源开发利用，使其变为高品位能源。
MWH2800CC型地水源热泵机组的性能参数如下：3、室外地埋孔描述目前普遍采用的有垂直埋管和水平埋管两种基本的配置形式。
水平埋管是在浅层土壤中挖沟渠，将PE管水平的埋置于沟渠中，并填埋的施工工艺。
水平埋管占地面积较垂直埋管大，效率较垂直埋管低。
垂直埋管是在地层中垂直钻孔，然后将地下热交换器（PE管）以一定的方式置于孔中，并在孔中注入填充材料的施工工艺。
地下热交换器型式和结构的选取应根据实际工程以及给定的建筑场地条件来确定。

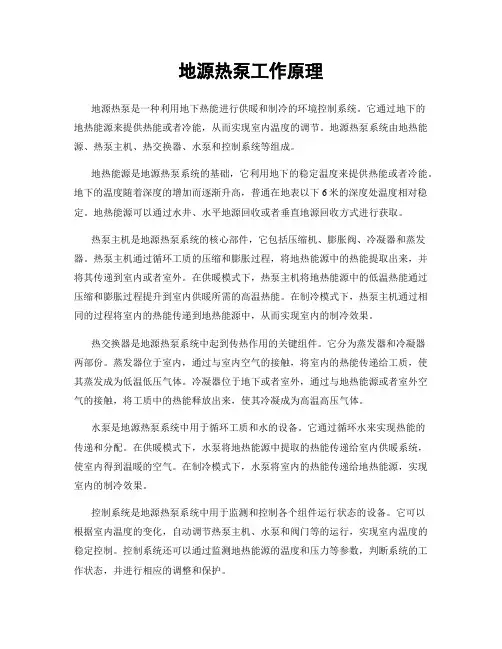

地源热泵工作原理地源热泵是一种利用地下热能进行供暖和制冷的环境控制系统。
它通过地下的地热能源来提供热能或者冷能，从而实现室内温度的调节。
地源热泵系统由地热能源、热泵主机、热交换器、水泵和控制系统等组成。
地热能源是地源热泵系统的基础，它利用地下的稳定温度来提供热能或者冷能。
地下的温度随着深度的增加而逐渐升高，普通在地表以下6米的深度处温度相对稳定。
地热能源可以通过水井、水平地源回收或者垂直地源回收方式进行获取。
热泵主机是地源热泵系统的核心部件，它包括压缩机、膨胀阀、冷凝器和蒸发器。
热泵主机通过循环工质的压缩和膨胀过程，将地热能源中的热能提取出来，并将其传递到室内或者室外。
在供暖模式下，热泵主机将地热能源中的低温热能通过压缩和膨胀过程提升到室内供暖所需的高温热能。
在制冷模式下，热泵主机通过相同的过程将室内的热能传递到地热能源中，从而实现室内的制冷效果。
热交换器是地源热泵系统中起到传热作用的关键组件。
它分为蒸发器和冷凝器两部份。
蒸发器位于室内，通过与室内空气的接触，将室内的热能传递给工质，使其蒸发成为低温低压气体。
冷凝器位于地下或者室外，通过与地热能源或者室外空气的接触，将工质中的热能释放出来，使其冷凝成为高温高压气体。
水泵是地源热泵系统中用于循环工质和水的设备。
它通过循环水来实现热能的传递和分配。
在供暖模式下，水泵将地热能源中提取的热能传递给室内供暖系统，使室内得到温暖的空气。
在制冷模式下，水泵将室内的热能传递给地热能源，实现室内的制冷效果。
控制系统是地源热泵系统中用于监测和控制各个组件运行状态的设备。
它可以根据室内温度的变化，自动调节热泵主机、水泵和阀门等的运行，实现室内温度的稳定控制。
控制系统还可以通过监测地热能源的温度和压力等参数，判断系统的工作状态，并进行相应的调整和保护。
地源热泵系统的工作原理可以总结为以下几个步骤：首先，地热能源通过地下的水井或者地源回收系统被提取出来；然后，地热能源中的热能通过热交换器传递给工质，使其蒸发成为低温低压气体；接着，低温低压气体被压缩机压缩成为高温高压气体；随后，高温高压气体通过热交换器将热能释放出来，传递给室内或者室外；最后，工质经过膨胀阀膨胀，降低温度和压力，重新进入热交换器，循环运行。
地源热泵工作基本原理
地源热泵是一种利用地热能源进行制热和制冷的设备，其工作原理主要包括地
热能的吸收、传输和利用。
地源热泵系统由地热换热器、压缩机、膨胀阀和冷凝器等组成，通过循环工作实现能源的转换和利用。
首先，地源热泵系统通过地热换热器吸收地下的热能。
地热换热器埋设在地下
深处，利用地下恒定的温度来吸收地热能源。
当地下热能被吸收后，通过管道输送至地源热泵系统中。
接着，地源热泵系统利用压缩机将吸收的地热能源进行压缩，使其温度升高。
压缩机起到增压作用，将地热能源的温度提高到足够高的温度，以满足建筑物的供暖需求。
然后，经过膨胀阀的调节，高温高压的地热能源被释放，温度降低。
释放后的
地热能源进入建筑物内部的供暖系统，通过散热器将热能释放到室内，实现建筑物的供暖需求。
此外，地源热泵系统在夏季也可实现制冷效果。
当室内温度较高时，地源热泵
系统通过循环工作，将室内的热能吸收并释放到地下，从而实现室内温度的降低。
综上所述，地源热泵系统通过循环工作，利用地下的恒定温度吸收地热能源，
通过压缩和释放实现能源的转换和利用，以满足建筑物的供暖和制冷需求。
地源热泵系统以其高效节能、环保无污染的特点，成为了现代建筑节能环保的重要设备之一。
在实际应用中，地源热泵系统的工作原理需要与建筑物的结构和热负荷相结合，通过合理的设计和调节，实现最佳的能源利用效果。
同时，地源热泵系统的运行维护也需要定期检查和保养，以确保系统的稳定运行和长期使用。
通过对地源热泵系统工作原理的深入了解和实际应用，可以更好地发挥其节能环保的优势，为建筑物的舒适环境和能源利用效率提供保障。
