地源热泵工作原理图讲解

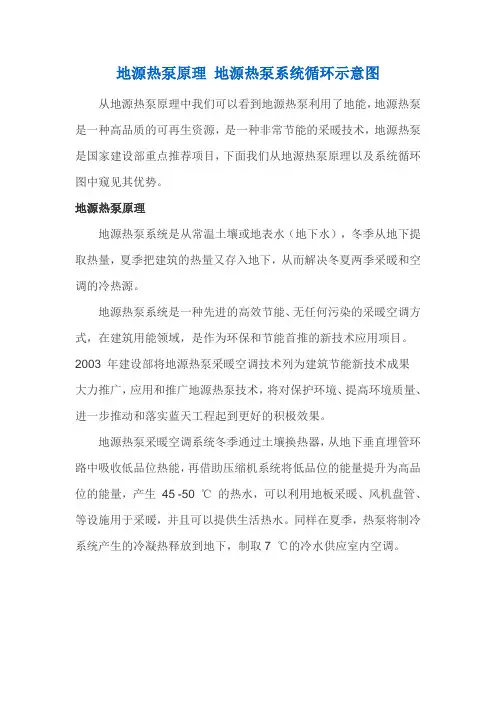

地源热泵原理地源热泵系统循环示意图从地源热泵原理中我们可以看到地源热泵利用了地能，地源热泵是一种高品质的可再生资源，是一种非常节能的采暖技术，地源热泵是国家建设部重点推荐项目，下面我们从地源热泵原理以及系统循环图中窥见其优势。

地源热泵原理地源热泵系统是从常温土壤或地表水（地下水），冬季从地下提取热量，夏季把建筑的热量又存入地下，从而解决冬夏两季采暖和空调的冷热源。

地源热泵系统是一种先进的高效节能、无任何污染的采暖空调方式，在建筑用能领域，是作为环保和节能首推的新技术应用项目。

2003 年建设部将地源热泵采暖空调技术列为建筑节能新技术成果大力推广，应用和推广地源热泵技术，将对保护环境、提高环境质量、进一步推动和落实蓝天工程起到更好的积极效果。

地源热泵采暖空调系统冬季通过土壤换热器，从地下垂直埋管环路中吸收低品位热能，再借助压缩机系统将低品位的能量提升为高品位的能量，产生45 -50 ℃的热水，可以利用地板采暖、风机盘管、等设施用于采暖，并且可以提供生活热水。

同样在夏季，热泵将制冷系统产生的冷凝热释放到地下，制取7 ℃的冷水供应室内空调。

地源热泵工作原理图地源热泵系统使用大自然中大量可重复利用的能源。

为了产生100% 的可利用的热能，一般采暖锅炉需要110%至120%的初级能源（燃油或燃气）。

并且这种资源是不可再生的，燃烧后还要造成环境的污染。

地源热泵系统正好相反，产生同样所需的热量，它仅需要1/4 的电能，其他3/4 的能量来自大自然中免费的可再生能源。

通过使用热泵机组，地球上宝贵而且昂贵的高品位能源将不再浪费，而是用于家庭采暖领域。

地源热泵系统循环示意图地源热泵系统是把热交换器埋于地下，通过水在由高强度塑料管（PE 管）组成的封闭环路中循环流动，从而实现与大地土壤进行冷热交换的目的。

夏季通过机组将房间内的热量转移到地下，对房间进行降温。

同时储存热量，以备冬用。

冬季通过热泵将土壤中的热量转移到房间，对房间进行供暖，同时储存冷量，以备夏用，大地土壤提供了一个很好的免费能量存贮源泉，这样就实现了能量的季节转换。

太阳能、地能热泵采暖供热系统原理图●采暖供热原理：如图一所示，热泵主要由制冷压缩机、冷凝器、膨胀阀、蒸发器等组成制冷回路，在制冷回路内充注制冷剂。

制冷压缩机通入三相交流电高速旋转，将低温低压制冷剂气体吸入压缩机，经压缩后变成高压高温气体，该高温高压气体经冷凝器被冷却水冷却，变成中压中温制冷剂液体，制冷剂液体经过膨胀阀节流减压后送入蒸发器，由于蒸发器连接在压缩机的吸气口上，压缩机不停的吸入蒸发器的制冷剂气体，使得进入蒸发器的大量制冷剂压力减低，制冷剂进一步大量蒸发。

由于蒸发器另一侧与地下水中水泵连接，所以当地下水大量流过蒸发器时，被蒸发的制冷剂带走大量的地下水中的热量（因为制冷剂蒸发过程，也就是制冷剂吸热的过程）。

地下水中含有大量的地球浅层土壤低温热量，这些低温热量通过地下水媒介被蒸发器中蒸发的制冷剂吸收提取变成制冷剂热量，被源源不断地吸入制冷压缩机。

经压缩机压缩之后，又变成为80-90℃的高温气体，这个高温气体在被冷凝器冷却的过程中，将大量的高温热量传给了冷凝器另一侧的采暖系统，80-90℃高温制冷剂气体被冷却的过程，也可以看作是将这些高温热量传递给冷却系统的过程，或者说是对采暖系统的加热过程，维持采暖系统水温在50-60℃，通过风机盘管或暖气片负荷向空调房间供热。

综上所述，热泵机组是将电能通入压缩机，压缩机将电能变为高速旋转的机械能，机械能又通过压缩机将机械能变成为热能，压缩机输出的总热能=压缩机电功率+压缩机向地下水吸收的热能，而向井水中吸取的热能远远大于压缩机的电功率。

一般从井水中提取的热能是压缩机电功率产生热能的 4-5倍，所以热泵机组的能效比=输出热能（kw）/输入电功率（kw）≈4.5左右。

而电锅炉的能效比=输出热能（kw）/输入功率（kw）≈0.9～0.98左右，从上面的对比可以看出热泵机组是节能环保设备，与电锅炉相比也同样是电采暖设备，只不过热泵比电锅炉更节省运行费用，理应得到电力部门大力推广的设备，最终受益的首先是电力部门，然后是用户，对环保、对电力部门、对全社会都是有很大好处的事。

地源热泵一、概念1.什么是热泵热泵是一种能从自然界的空气、水或土壤中获取低品位热，经过电力做功，输出可用的高品位热能的设备，可以把消耗的高品位电能转换为3倍甚至3倍以上的热能，是一种高效供能技术。

热泵技术在空调领域的应用可分为空气源热泵、水源热泵以及地源热泵三类。

由于热泵是提取自然界中能量，效率高，没有任何污染物排放，是当今最清洁、经济的能源方式。

在资源越来越匮乏的今天，作为人类利用低温热能的最先进方式，热泵技术已经在全世界范围内受到广泛关注和重视。

2.什么是地源热泵地源热泵(也称地热泵)是利用地下常温土壤和地下水相对稳定的特性，通过深埋于建筑物周围的管路系统或地下水，采用热泵原理，通过少量的高位电能输入，实现低位热能向高位热能转移与建筑物完成热交换的一种技术。

地能热泵系统的介绍1.1地能概述人类赖以生存的地球蕴藏着丰富的各类矿产资源，同时它还是一个非常巨大的能量资源库。

以浅层地表为例，据调查地表以下5~10米的地层温度就不随室外大气温度的变化而变化，常年维持在15~17℃。

这样的温度相对于北京等的北方城市，冬季它比大气温度（5~-15℃）高，是可利用的低品位热源；夏季它比大气温度（25~40℃）低，是可利用的冷源。

地能热泵系统就是利用地层的冬暖夏凉的特性，通过提取和释放地层中的热量，实现冬季供暖和夏季制冷。

冬季通过输入1kW的电能，热泵机组可吸收2.5~3kW的地能，为建筑物提供3.5~4kW的热能；夏季通过输入1kW的电能，能为建筑物提供3.5~4kW的冷能。

而该项目技术成功的关键就在于如何从地层中提取和释放热能。

水源热泵和地源热泵都属于地能热泵的范畴，不同之处就在于它们提取和释放地能的方式不同。

1.2水源热泵和地源热泵1.2.1水源热泵系统水源热泵是通过抽取与地层同温度的地下水，机组与地下水换热后，地下水通过回灌井回灌到地层中。

根据系统负荷量及需水量的大小，地层的出水能力和回灌能力来设计抽水井和回灌井的数量。

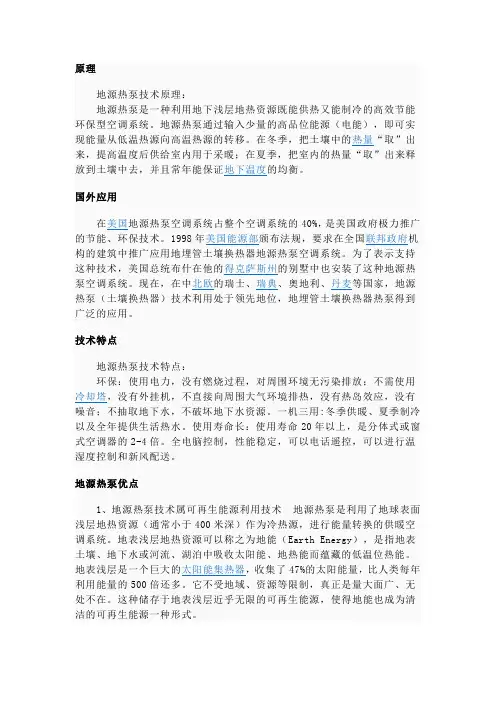

原理地源热泵技术原理：地源热泵是一种利用地下浅层地热资源既能供热又能制冷的高效节能环保型空调系统。

地源热泵通过输入少量的高品位能源（电能），即可实现能量从低温热源向高温热源的转移。

在冬季，把土壤中的热量“取”出来，提高温度后供给室内用于采暖；在夏季，把室内的热量“取”出来释放到土壤中去，并且常年能保证地下温度的均衡。

国外应用在美国地源热泵空调系统占整个空调系统的40%，是美国政府极力推广的节能、环保技术。

1998年美国能源部颁布法规，要求在全国联邦政府机构的建筑中推广应用地埋管土壤换热器地源热泵空调系统。

为了表示支持这种技术，美国总统布什在他的得克萨斯州的别墅中也安装了这种地源热泵空调系统。

现在，在中北欧的瑞士、瑞典、奥地利、丹麦等国家，地源热泵（土壤换热器）技术利用处于领先地位，地埋管土壤换热器热泵得到广泛的应用。

技术特点地源热泵技术特点：环保：使用电力，没有燃烧过程，对周围环境无污染排放；不需使用冷却塔，没有外挂机，不直接向周围大气环境排热，没有热岛效应，没有噪音；不抽取地下水，不破坏地下水资源。

一机三用:冬季供暖、夏季制冷以及全年提供生活热水。

使用寿命长：使用寿命20年以上，是分体式或窗式空调器的2-4倍。

全电脑控制，性能稳定，可以电话遥控，可以进行温湿度控制和新风配送。

地源热泵优点1、地源热泵技术属可再生能源利用技术地源热泵是利用了地球表面浅层地热资源（通常小于400米深）作为冷热源，进行能量转换的供暖空调系统。

地表浅层地热资源可以称之为地能（Earth Energy），是指地表土壤、地下水或河流、湖泊中吸收太阳能、地热能而蕴藏的低温位热能。

地表浅层是一个巨大的太阳能集热器，收集了47%的太阳能量，比人类每年利用能量的500倍还多。

它不受地域、资源等限制，真正是量大面广、无处不在。

这种储存于地表浅层近乎无限的可再生能源，使得地能也成为清洁的可再生能源一种形式。

2、地源热泵属经济有效的节能技术地能或地表浅层地热资源的温度一年四季相对稳定，冬季比环境空气温度高，夏季比环境空气温度低，是很好的热泵热源和空调冷源，这种温度特性使得地源热泵比传统空调系统运行效率要高40%，因此要节能和节省运行费用40%左右。
