万能摇臂铣床的安全操作规程范本一、安全准备1.操作人员应熟悉万能摇臂铣床的结构、性能和操作方法，并通过相关培训，获得相应的操作证书。
2.确保万能摇臂铣床的工作环境安全整洁，机床周围无杂物和障碍物。
3.检查万能摇臂铣床的各项安全装置是否完好，如保护罩、急停按钮、限位开关等。
4.确认万能摇臂铣床所使用的刀具、夹具和工件是否符合要求，并进行可靠且正确的安装。
5.穿戴好适当的劳动防护用品，如安全帽、眼镜、防护服和耳塞等。
二、操作前的注意事项1.确保工作区域内无人员和其他不相关人员，以避免意外伤害和干扰。
2.正确调整工作台的高度和位置，以便操作者能够舒适地操作。
3.按照规定的切削参数配置万能摇臂铣床，并仔细检查各项设置是否正确。
4.确保电源和供电线路的接地良好，并避免电源线路与刀具、夹具等产生接触。
5.检查润滑系统是否正常工作，并满足润滑要求。
三、操作过程中的安全操作1.在操作前，用合适的方式固定好工件，并确保夹具可靠牢固，以免在加工过程中产生意外。
2.根据操作要求，将刀具正确安装在主轴上，并确保固定好。
3.启动动力系统前，先拉动手动轴向移动装置，确保主轴正常转动和铣削刀具的位置正确。
4.按照铣削要求，逐步调整万能摇臂铣床的进给速度和进给量，以确保加工效果和工件质量。
5.在操作过程中，严禁戴手套，并注意保持双手干燥，以免滑动或误触导致伤害。
6.操作时要保持专注和集中注意力，不应分散注意力进行其他工作或与他人交谈。
7.严禁将手指、手臂或其他身体部位放入旋转的刀具和夹具之间，以避免危险和伤害。
8.切削完成后，应及时关闭万能摇臂铣床的主电源，并进行必要的清理和维护工作。
四、紧急情况下的安全处理1.在操作过程中，如果发现任何异常或故障，应立即停止机床的运行，并及时上报相关人员进行检修或故障处理。
2.如果发生突发事故或紧急情况，应立即按下急停按钮，并采取相应的紧急处理措施，如切断电源、关闭动力系统等。
3.在紧急情况处理过程中，操作人员应冷静处理，并按照相关应急预案和安全规定进行操作。

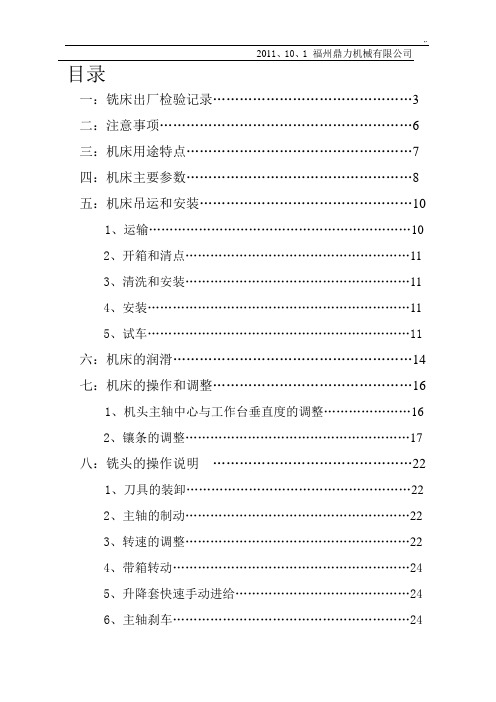

目录一：铣床出厂检验记录 (3)二：注意事项 (6)三：机床用途特点 (7)四：机床主要参数 (8)五：机床吊运和安装 (10)1、运输 (10)2、开箱和清点 (11)3、清洗和安装 (11)4、安装 (11)5、试车 (11)六：机床的润滑 (14)七：机床的操作和调整 (16)1、机头主轴中心与工作台垂直度的调整 (16)2、镶条的调整 (17)八：铣头的操作说明 (22)1、刀具的装卸 (22)2、主轴的制动 (22)3、转速的调整 (22)4、带箱转动 (24)5、升降套快速手动进给 (24)6、主轴刹车 (24)7、从直接变至后列齿转驱动 (25)8、从列齿变至直接驱动 (25)9、电机开关使用功能 (25)10、三角皮带转动比的变换 (26)11、三角皮带和齿型同步带的更换 (27)12、主轴变速手柄的功能和高，底速挡运转换操作 (28)13、手动快速进的给操作 (28)14、手动微调进给的操作步骤 (28)15、套筒机动进给的操作步骤 (29)16、套筒进给停止操作 (30)17、进给行程的调整 (30)18、套筒从新调整步骤 (30)19、更换主轴上的弹簧夹头定为螺钉 (31)九：丝杆间隙的调整 (32)1、纵向丝杆调整 (32)2、横向丝杆调整 (32)十：铣床润滑系统原理图 (34)十一：铣床电气系统原理图 (35)十二：皮带箱马达座部分名称 (38)十三：机器头部部分名称 (41)十四：机器机身部分名称 (48)福州鼎力机械有限公司铣床出厂检验记录机型：检验员：出厂编号：检验日期：出厂日期：主管：序号检查项目图示容许差测定值G1 升降座垂直移动的直线度；a在横向平面内；b 在纵向平面内；a和b在300测量长度为0.025A、B、G2 工作台面对床身垂直导轨面的垂直度；a在300测量长度上为0.02（a≤90°）b﹑在300测量长度上为0.025A、B、G3 Z主轴套筒垂向移动对工作台面的垂直度；a、在300测量长度上为0.02α≤90°b﹑在300测量长度上为0.02A、B、G4 工作台面的平面度；工作台长度每增加1000允差值增加0.005在任意300 测量长度上为0.020A、B、G5 工作台移动对工作台面的平行度；a 和b在任意300 测量长度上为0.02最大差值为0.050A、B、a ba ba bababG6 主轴端部的跳动：a. 主轴定心轴颈的径向跳动，b. 主轴的轴向窜动c. 主轴轴肩支承面的跳动a﹑端面跳动≤0.02mmb﹑径向跳动≤0.03mmc﹑支承面跳动≤0.03mmA 、B、C、G7 主轴锥孔轴线的径向跳动：a. 靠近主轴端面；b. 距主轴端面300 mm处。
精心整理铣床操作2、立式摇臂万能铣床如图3-2所示，这类铣床的特点具有广泛的万用性能。
这种铣床能进行以铣削为主的多种切削加工，可以进行立铣、卧铣、镗、钻、磨、插等工序，还能加工各种斜面、螺旋面、沟槽、弧形槽等。
适用于各种维修，尤其适用于生产各种工夹模具11106图3-2立式摇臂万能铣床1-立铣头2-主轴3-工作台4-横向溜板5-升降台6-床脚7-电器箱8-纵向走刀器9-床身10-电子尺11-摇臂3、龙门铣床龙门铣床是无升降台铣床的一种类型，属于大型铣床。
铣削动力安装在龙门导轨上，可做横向和升降运动；工作台安装在固定床身上，仅做纵向移动。
龙门铣床根据铣削动力头的数量分别有单轴、双轴、四轴等多种形式。
图3-3所示是一台龙门铣床，铣削时，若同时安装多把铣刀，可铣削工件的几个表面，工作效率高，适宜加工大型箱体类工件表面，如机床床身表面等。
图3-34、卧式铣床图3-4(GB／T15375—律组合排列而成的。
这里仅介绍表示法和机床类别代号、机床通用特性代号、铣床类组系代号及主参数或设计顺序号的意义。
1、各代号的意义（1）类代号机床类代号用汉语拼音字母表示，处于整个型号的首位。
例如“铣床类”第一个汉字拼音字母是“X”(读作“铣”)，则型号首位用“X”表示；例如“磨床类”，就用拼音字母“M”表示机床代号。
（2）机床通用特性及结构特性代号机床通用特性代号用汉语拼音字母表示，位居类代号之后，用来对类型和规格X”表示，居首位，通用特性代号用“K为“XK具体字母表示意义没有明文规定。
（3）组、系代号“X5032””，在“X（410或100，折算后用阿拉伯数字表1时，用整”的主参数，按l／10折算值为32，大于11／100进行折算表示，常见于龙门铣床、双柱铣床等较大型的铣床。
各种机床的主参数内容有所不同。
如“X5032”、“X6132”铣床的主参数都是工作台面的宽度，而键槽铣床则表示加工槽的最大宽度。
机床的统一名称和组、系划分，以及型号中主参数的表示方法，见标准GB／T15375—1994中的金属机床统一名称和类、组、系划分表。

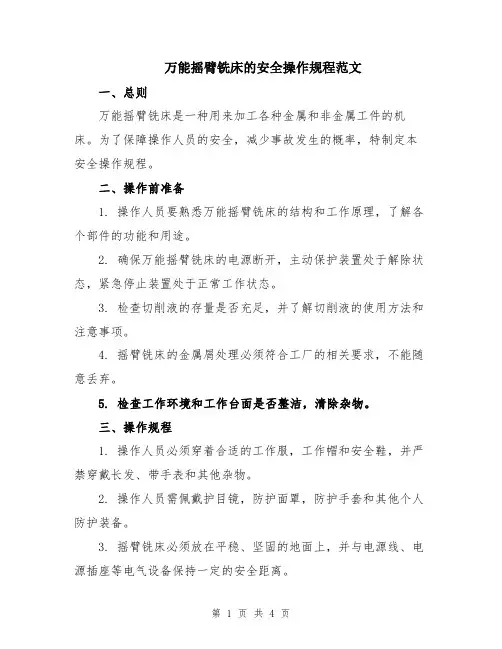

万能摇臂铣床的安全操作规程范文第一章总则第一条为了保障万能摇臂铣床操作过程的安全，预防事故的发生，保护操作人员的生命安全和财产安全，制定本规程。
第二条本规程适用于所有操作万能摇臂铣床的操作人员。
第三条操作人员在操作万能摇臂铣床时，必须严格按照操作规程进行操作，禁止违章操作。
第四条操作人员应定期参加操作培训，了解最新的安全操作流程。
第二章操作人员的基本要求第五条操作人员必须健康、具备良好的听觉、视力和反应能力，经过身体健康检查合格后方可上岗。
第六条操作人员必须熟悉万能摇臂铣床的结构、性能和基本操作原理。
第七条操作人员必须遵守职业道德，严格遵循操作规程，不得携带易燃、易爆、有毒等危险物品上岗操作。
第八条操作人员应保持良好的工作状态，禁止酒后操作和长时间疲劳操作。
第三章摇臂铣床的安全操作流程第九条操作前，应查明摇臂铣床的工作状况是否正常，排除故障和隐患。
第十条工件夹紧时，应选择适当的夹具和装夹工件的位置，确保夹紧牢固，禁止使用非规定夹具和不正确的夹紧位置。
第十一条摇臂铣床应根据工件的形状和尺寸选择合适的刀具，并正确安装。
第十二条在操作过程中，应严格按照切削参数进行操作，切削深度、进给速度等参数应调整到合适的范围。
第十三条操作人员应保持专注，严禁操作时分心做其他事情。
第十四条操作人员禁止用手接触旋转的刀具，禁止用手进行切屑清理。
第十五条摇臂铣床在运行过程中，严禁将手、身体部位靠近运动部件，防止发生人身伤害事故。
第四章事故应急处理第十六条在操作过程中，如果发现异常情况，应立即停止操作，排除故障并报告上级。
第十七条发生事故时，应立即采取适当的紧急救援措施，保障人员的安全。
第十八条发生事故后，应及时对事故原因进行调查，总结经验教训并采取措施，避免类似事故再次发生。
第五章违规操作的处理第十九条如果操作人员违反本规程进行违规操作，应视情况轻重予以处理，包括口头警告、书面警告、停工处理等。
第二十条对于严重违规操作的操作人员，应予以严肃处理，包括扣除奖金、降低岗位职级、解雇等。
万能摇臂铣床的安全操作规程范本第一章总则第一条为了确保企业的生产安全，保护职工的人身安全，规范万能摇臂铣床的操作行为，特制定本安全操作规程。
第二条本规程适用于万能摇臂铣床的操作人员及相关工作人员。
第三条万能摇臂铣床操作人员必须经过岗前培训，了解并掌握万能摇臂铣床的结构和工作原理，熟悉操作规程。
第四条万能摇臂铣床操作人员必须加强安全意识，始终牢记安全第一的原则，严格按照操作规程进行操作。
第五条万能摇臂铣床操作人员必须定期进行安全培训，提高自身的安全意识和操作技能。
第六条万能摇臂铣床操作人员必须定期参加体检，确保身体健康，不得患有严重疾病。
第二章万能摇臂铣床的操作规程第七条万能摇臂铣床操作人员在操作前必须检查设备是否正常，确保各个部位和安全装置完好。
第八条万能摇臂铣床操作人员必须穿戴好工作服、工作鞋，不得穿拖鞋、皮鞋等不符合工作要求的鞋子。
第九条万能摇臂铣床操作人员操作过程中必须佩戴防护手套、护目镜等个人防护装备。
第十条万能摇臂铣床操作人员操作前必须检查机床的润滑系统是否正常，润滑油是否充足。
第十一条万能摇臂铣床操作人员操作时，不得将手或其他身体部位放在万能摇臂铣床工作区内。
第十二条万能摇臂铣床操作人员在润滑或更换刀具时，必须切断电源并等待机床停止运转才能进行操作。
第十三条万能摇臂铣床操作人员在操作前必须熟悉操作控制面板，按操作规程进行操作。
第十四条万能摇臂铣床操作人员在操作过程中，严禁随意调节操作参数，必须按照规定的参数进行操作。
第十五条万能摇臂铣床操作人员在操作过程中，如发现异常情况，应立即切断电源并报告相关人员处理。
第十六条万能摇臂铣床操作人员在操作过程中，不得喷射油剂或其他可燃物，以防发生火灾。
第十七条万能摇臂铣床操作人员操作结束后，必须切断电源并清理现场，将刀具和其他工具归位。
第三章万能摇臂铣床的维护保养第十八条万能摇臂铣床操作人员必须定期检查设备的润滑系统，保证润滑油的充足和正常工作。
第十九条万能摇臂铣床操作人员必须定期检查设备的电气设备，防止电路老化和漏电，确保电气安全。
万能摇臂铣床的安全操作规程一、工作前准备：1. 操作人员应熟悉万能摇臂铣床的结构和性能，并了解相关操作规程。
2. 检查万能摇臂铣床的各个部件是否完好，特别是刀具、刀夹和夹具。
如发现有损坏或磨损较大的部分，应及时更换。
3. 检查电源是否正常接地，并确保所有接线良好。
二、安全操作规程：1. 操作人员应正确佩戴工作服、工作鞋和安全帽等个人防护装备。
2. 在操作前，应将工作区域进行清理，确保没有杂物和滑倒的危险物品。
3. 操作人员应站在万能摇臂铣床后方，远离刀具和动作部件。
4. 在点火前，应确保所有的手柄、按钮和开关处于零位状态，以免误操作造成危险。
5. 在开机前，应先将电源插头插入插座，并打开电源开关。
6. 操作人员应用手推车或其他固定装置把工件固定在工作台上，以防止工件在加工过程中发生移动或掉落。
7. 在启动机床之前，请确保刀具和工件之间的距离足够安全，并在操作过程中随时关注刀具和工件之间的间隙。
8. 在操作过程中，操作人员应专心致志，不得分心或与他人交谈，以免发生意外。
9. 在使用润滑油或冷却剂时，应遵循相应的操作规程，并确保润滑系统和冷却系统正常工作。
10. 当加工物超过工作台范围时，操作人员应调整工作台或重新安置工件，以确保操作过程中的稳定性和安全性。
11. 在加工过程中，不得通过手工干预或更改机器的运行状态，除非发生紧急情况。
12. 在停机之前，应先关闭电源开关，然后再拔掉电源插头。
三、常见故障处理：1. 刀具卡住：此时应立即切断电源，等待刀具停止转动后，再采取相应的处理措施。
2. 冷却剂不足：当发现冷却剂不足时，应立即停止操作，并及时更换或补充冷却剂。
3. 异常噪音：如果发现机床发出异常噪音，应立即停机检查，找出问题原因并采取相应的措施。
四、紧急情况处理：1. 发生火灾时，应立即切断电源，并使用灭火器或其他合适的灭火装置进行扑灭，同时通知相关人员和消防队伍。
2. 发生意外事故时，应立即切断电源，并用急救措施进行紧急救援，同时及时报警并通知相关人员。
标准摇臂铣床操作规程标准摇臂铣床操作规程一、操作前准备1. 检查并确定摇臂铣床工作环境安全，确保操作区域没有杂物及其他障碍物。
2. 确保摇臂铣床的电源开关处于关闭状态，电源线没有损坏。
3. 准备好所需的切削工具和工件，确保其适合进行加工。
同时检查工件是否牢固夹紧，不会发生滑动或脱落的情况。
4. 检查并确认油泵油位充足，冷却水系统正常。
5. 戴上个人防护装备，如工作帽、耳塞、防护眼镜、手套，并确保其符合安全标准。
二、操作步骤1. 打开电源开关，并将主轴开关设置为停止状态。
2. 启动冷却系统，确保冷却水正常流动，并疏通冷却水孔口。
3. 按照切削工具的要求，选择合适的切削参数，并将其输入到数控面板中。
4. 检查摇臂铣床的各个轴向行程是否正常，调整并固定好工件夹紧装置。
5. 将机床开关设置为手动操作状态，分别进行各个轴向的手动调节，确保各个轴向的行程正常。
6. 将机床开关设置为自动操作状态，将切削工具靠近工件，对工件进行试切，确保加工精度和表面质量。
7. 将机床开关设置为手动操作状态，进行刀位校正和工件夹紧装置的微调，以确保加工位置和间隙的准确度。
8. 关闭手动开关，将机床开关设置为自动操作状态。
9. 切削开始前，确认机床的每个控制参数和切削工具的位置是否正确，确保操作人员和机床安全。
10. 打开主轴开关，开始进行切削。
在切削过程中，人员应时刻关注切削状态，不得离开工作区域。
三、操作注意事项1. 操作人员应专注于摇臂铣床的操作过程，不得玩弄或滥用机床。
2. 操作人员应遵守安全规程，正确使用个人防护装备，并确保机床周围的安全区域，以防止意外事故发生。
3. 若在操作过程中发生异常情况，应立即停止操作，并通知相关人员进行调查和处理。
4. 长时间连续操作摇臂铣床要注意休息，防止疲劳导致操作失误。
5. 摇臂铣床在加工过程中会产生大量的金属屑和切削冷却液，操作人员应保持工作区域的清洁整洁，防止杂物堆积和滑倒。
6. 摇臂铣床在开动前应检查润滑系统和电器线路是否正常，确保机床的稳定运行。
2024年万能摇臂铣床的安全操作规程安全操作规程：
1. 作业前必须穿戴好安全帽、工作服、护目镜和手套。
2. 在操作之前，必须确认万能摇臂铣床的所有安全设备都处于正常工作状态，如紧急停止开关、防护罩等。
3. 操作人员必须经过专业培训，并持有相关资格证书。
4. 在使用万能摇臂铣床时，不得戴任何松动的衣物、首饰等，以免被卷入机器运动部件。
5. 在操作过程中，不得随意触摸机床的运动部件，以免造成意外伤害。
6. 禁止带有酒精或药物的人员操作万能摇臂铣床。
7. 在设备正常运行时，不得随意更改操作参数，必须经过相关人员确认后方可操作。
8. 若发现万能摇臂铣床异常运行或有异常声音，应立即停止操作，并通知相关维修人员进行检查维修。
9. 在操作过程中，严禁使用损坏的工具或设备。
10. 在加工完成后，必须及时清理工作场地，确保工作环境整洁。
11. 禁止在无人监督的情况下单独操作万能摇臂铣床。
12. 在操作结束后，必须将万能摇臂铣床切断电源，并将所有安全设备恢复到良好状态。
13. 若发生任何意外情况，必须立即向领导报告，并采取相应应急措施。
14. 严格按照操作规程操作，不得擅自修改。
15. 所有操作人员必须保持警觉，提高安全意识，确保自身和他人的安全。
以上为2024年万能摇臂铣床的安全操作规程，希望所有使用该设备的人员严格遵守，确保安全生产。

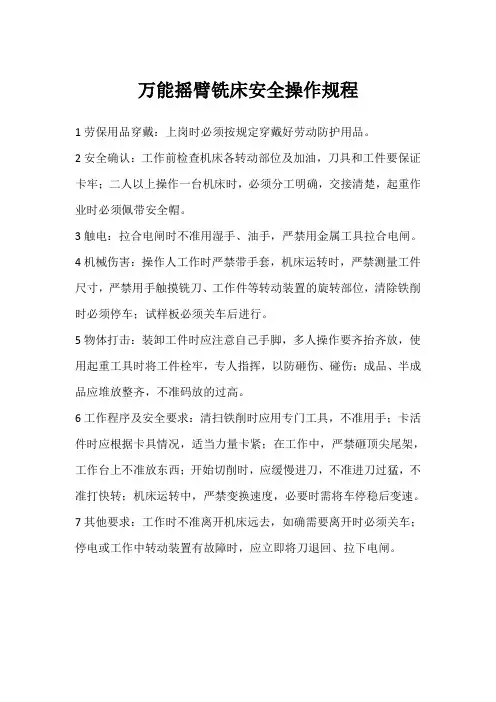

万能摇臂铣床安全操作规程
1劳保用品穿戴：上岗时必须按规定穿戴好劳动防护用品。
2安全确认：工作前检查机床各转动部位及加油，刀具和工件要保证卡牢；二人以上操作一台机床时，必须分工明确，交接清楚，起重作业时必须佩带安全帽。
3触电：拉合电闸时不准用湿手、油手，严禁用金属工具拉合电闸。
4机械伤害：操作人工作时严禁带手套，机床运转时，严禁测量工件尺寸，严禁用手触摸铣刀、工作件等转动装置的旋转部位，清除铁削时必须停车；试样板必须关车后进行。
5物体打击：装卸工件时应注意自己手脚，多人操作要齐抬齐放，使用起重工具时将工件栓牢，专人指挥，以防砸伤、碰伤；成品、半成品应堆放整齐，不准码放的过高。
6工作程序及安全要求：清扫铁削时应用专门工具，不准用手；卡活件时应根据卡具情况，适当力量卡紧；在工作中，严禁砸顶尖尾架，工作台上不准放东西；开始切削时，应缓慢进刀，不准进刀过猛，不准打快转；机床运转中，严禁变换速度，必要时需将车停稳后变速。
7其他要求：工作时不准离开机床远去，如确需要离开时必须关车；停电或工作中转动装置有故障时，应立即将刀退回、拉下电闸。

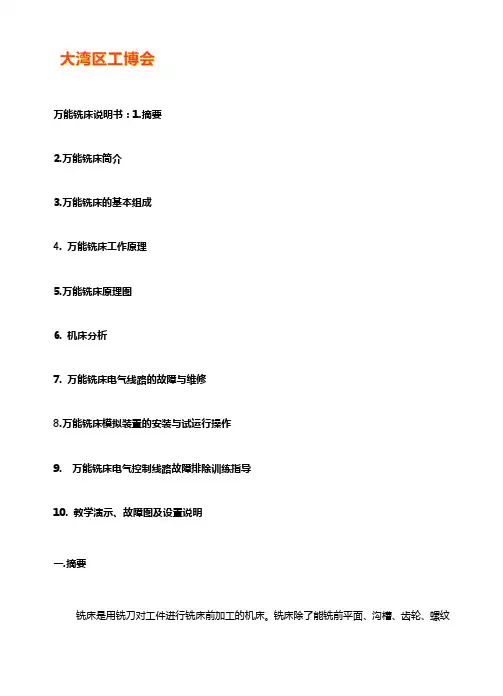

万能铣床说明书：1.摘要2.万能铣床简介3.万能铣床的基本组成4. 万能铣床工作原理5.万能铣床原理图6. 机床分析7. 万能铣床电气线路的故障与维修8.万能铣床模拟装置的安装与试运行操作9. 万能铣床电气控制线路故障排除训练指导10. 教学演示、故障图及设置说明一.摘要铣床是用铣刀对工件进行铣床前加工的机床。
铣床除了能铣前平面、沟槽、齿轮、螺纹和花键轴外，还能加工比较复杂的平面；效率较刨床高，在机械制造和修理部门得到广泛应用。
最早的铣床是美国人惠特尼于1818年创造的卧式铣床，为了铣削麻花钻头的螺旋槽，美国人布朗于1862年创立了第一台万能铣床，这是升降的邹形；1884年又出现了龙门铣床；二十世纪20年代出现了半自动铣床，工作台利用挡块可完成“进给-快速”或“快速-进给”的自动转换，1950年以后，铣床在控制系统方面发展很快，数字控制的应用大大提升了铣床的自动化程度。
尤其是70年代后，微处理机的数字控制系统和自动换刀系统在铣床上得到了应用，扩大了铣床的加工范围，提高了加工精度和效率。
二、万能铣床简介卧式万能升降台铣床简称万能铣床，它是铣床中应用最多的一种。
图8-55所示为X6132型卧式万能铣床。
其主要组成部分：1．床身床身用来固定和支承铣床各部件。
顶面上有供横梁移动用的水平导轨。
前壁有燕尾形的垂直导轨，供升降台上下移动。
内部装有主电动机，主轴变速机构，主轴，电器设备及润滑油泵等部件。
2．横梁横梁一端装有吊架，用以支承刀杆,以减少刀杆的弯曲与振动。
横梁可沿床身的水平导轨移动，其伸出长度由刀杆长度来进行调整。
3．主轴是用来安装刀杆并带动铣刀旋转的。
主轴是一空心轴，前端有7:24的精密锥孔，其作用是安装铣刀刀杆锥柄。
4．纵向工作台纵向工作台由纵向丝杠带动在转台的导轨上作纵向移动, 以带动台面上的工件作纵向进给。
台面上的T形槽用以安装夹具或工件。
5．横向工作台横向工作台位于升降台上面的水平导轨上，可带动纵向工作台一起作横向进给。
