51单片机C语言实例（350例）Proteus仿真和代码都有51单片机C语言实例（400例）所有实例程序均经测试过，适合新手学习。
1-IO输出-点亮1个LED灯方法1 10-LED循环左移100-24c02记忆开机次数101-24c02存储上次使用中状态102-DS1302 时钟原理103-DS1302可调时钟104-DS1302时钟串口自动更新时间105-1602液晶显示DS1302时钟106-字库ST7920 12864液晶基础显示107-按键 12864显示108-PCF8591 1路AD数码管显示109-PCF8591 4路AD数码管显示11-LED循环右移110-PCF8591 DA输出模拟111-PCF8591 输出锯齿波112-PCF8591 1602液晶显示113-串口通讯114-串口通讯中断应用115-RS485基本通讯原理116-红外接收原理117-红外解码数码管显示118-红外解码1602液晶显示119-红外发射原理12-查表显示LED灯120-红外收发测试121-双红外发射避障原理测试122-1个18B20 温度传感器数码管显示123-1个18b20温度传感器1602液晶显示124-多个18b20温度传感器1602液晶显示125-超温报警测试126-温度可调上下限1602126-温度可调上下限1602显示127-PS2键盘输入1602液晶显示128-双色点阵1种颜色显示测试129-双色点阵2种颜色显示测试13-双灯左移右移闪烁130-双色点阵显示特定图形131-双色点阵交替图形显示132-双色点阵双色交替动态显示133-热敏电阻测试数码管显示134-光敏电阻测试数码管显示135-自动调光测试136-串转并数字芯片测试137-非门数字芯片测试138-电子琴139-实用99分钟倒计时器14-花样灯140-外部频率测试141-定时做普通时钟可调142-1602液晶显示的密码锁143-实用密码锁144-1602液晶显示的计算器145-秒表146-串口测温电脑显示147-交通灯测试148-点阵模拟电梯上行下行149-点阵流动广告模拟15-PWM调光150-综合测试程序151-12位AD_DS1621与12864液晶152-闪烁灯一153-闪烁灯二154-流水灯A155-51单片机12864大液晶屏proteus仿真156-流水灯B157-数码管显示158-12864LCD显示计算器键盘按键实验159-数码管显示（锁存器）16-共阳数码管静态显示160-数码管动态显示161-数码管滚动显示162-数码管字符显示163-独立按键164-矩阵键盘165-矩阵键盘(LCD)166-用DS1302与12864LCD设计的可调式中文电子日历167-定时器的使用(方式1)168-12864LCD图形滚动演示169-用PG12864LCD设计的指针式电子钟17-1个共阳数码管显示变化数字170-定时器的使用(方式2)171-外部中断的使用172-定时器和外部中断173-开关控制12864LCD串行模式显示174-点阵显示175-液晶1602显示176-12864带字库测试程序177-串行12864显示178-遥控键值解码-12864LCD显示179-液晶12864并行18-单个数码管模拟水流180-液晶12864并行2181-串口发送试验182-串口接收试验183-串口接收（1602）184-蜂鸣器发声185-直流电机调速186-蜂鸣器间断发声187-lcd-12864应用188-继电器控制189-直流电机调速19-按键控制单个数码管显示190-步进电机191-存储AT24C02192-PCF8591T AD实验193-PCF8591T芯片DA实验194-温度采集DS18B20195-EEPROM_24C02196-12864LCD显示24C08保存的开机画面197-红外解码198-12864LCD显示EPROM2764保存的开机画面199-时钟DS1302(LCD)2-IO输出-点亮1个LED灯方法220-单个数码管指示逻辑电平200-宏晶看门狗201-SD卡202-秒表203-普通定时器时钟204-彩屏控制205-彩屏图片显示206-12864+DS1302时钟+18B20温度计207-12864测试程序208-12864串行驱动演示209-12864生产厂程序21-8位数码管显示其中之一210-12864中文显示测试211-LCD12864212-12864M液晶显示(有字库)程序（汇编）213-超声波测距LCD12864显示214-红外遥控键值解码12864液晶显示（汇编语言）215-用DS1302与12864LCD设计的可调式中文电子日历216-中文12864217-中文12864LCD显示红外遥控解码实验218-IO端口输出219-IO端口输入22-8位数码管静态显示其中之二220-流水灯221-数码管显示223-独立按键224-独立按键去抖动225-定时器0226-定时器1227-定时器2228-外部中断0电平触发229-外部中断0边沿触发23-8位数码管动态扫描显示230-外部中断1231-矩阵键盘232-液晶LCM1602233-LCD1602动态显示234-EEPROM24c02235-开机次数记忆236-红外解码LCD1602液晶显示237-红外解码数码管显示238-喇叭239-液晶背光控制24-8位数码管动态扫描原理演示240-与电脑串口通信241-步进电机242-字库LCD12864液晶测试243-液晶数码综合显示244-99秒计时245-99倒计时246-抢答器247-PWM调光248-LED点阵249-直流电机调速250-按键计数器251-秒表252-数码管移动253-花样灯254-红绿灯255-音乐播放256-红外收发演示257-普通定时器时钟258-继电器控制259-ps2键盘LCD1602液晶显示26-9累加260-RTC实时时钟DS1302液晶显示261-单线温度传感器18b20262-串口测温263-带停机步进电机正反转264-步进电机正反转265-AD_DA_PCF8591266-液晶AD_DA_PCF8591267-秒手动记数268-功能感受269-流水登27-99累加270-点亮一个二极管271-用单片机控制一个灯闪烁272-将P1口状态送入P0、P2、P3273-P3口流水灯274-通过对P3口地址的操作流水点亮8位LED 275-用不同数据类型控制灯闪烁时间276-用P0口、P1 口分别显示加法和减法运算结果277-用P0、P1口显示乘法运算结果278-用P1、P0口显示除法运算结果279-用自增运算控制P0口8位LED流水花样28-999累加280-用P0口显示逻辑与运算结果281-用P0口显示条件运算结果282-用P0口显示按位异或运算结果283-用P0显示左移运算结果284-万能逻辑电路实验285-用右移运算流水点亮P1口8位LED286-用if语句控制P0口8位LED的流水方向287-用swtich语句的控制P0口8位LED的点亮状态288-用for语句控制蜂鸣器鸣笛次数289-包含单片机寄存器的头文件29-9999累加290-用do-while语句控制P0口8位LED流水点亮291-用字符型数组控制P0口8位LED流水点亮292-用P0口显示字符串常量293-用P0 口显示指针运算结果294-用指针数组控制P0口8位LED流水点亮295-用数组的指针控制P0 口8 位LED流水点亮296-用P0 、P1口显示整型函数返回值297-用有参函数控制P0口8位LED流水速度298-用数组作函数参数控制流水花样299-用数组作函数参数控制流水花样3-IO输出-点亮多个LED灯方法130-9累减300-用函数型指针控制P1口灯花样301-用指针数组作为函数的参数显示多个字符串302-字符函数ctype.h应用举例303-内部函数intrins.h应用举例304-标准函数stdlib.h应用举例305-字符串函数string.h应用举例306-宏定义应用举例307-文件包应用举例308-条件编译应用举例309-用定时器T0查询方式P2口8位控制LED闪烁31-99累减310-用定时器T1查询方式控制单片机发出1KHz音频311-将计数器T0计数的结果送P1口8位LED显示311-用定时器T0的中断控制1位LED闪烁312-用定时器T0的中断实现长时间定时313-用定时器T1中断控制两个LED以不同周期闪烁314-用计数器T1的中断控制蜂鸣器发出1KHz音频315-用定时器T0的中断实现渴望主题曲的播放316-输出50个矩形脉冲317-输出正脉宽为250微秒的方波318-用定时器T0控制输出高低宽度不同的矩形波319-用外中断0的中断方式进行数据采集32-999累减320-输出负脉宽为200微秒的方波321-方式0控制流水灯循环点亮322-数据发送程序323-数据接收程序324-单片机向PC发送数据325-单片机接收PC发出的数据326-用LED数码显示数字5327-用LED数码显示器循环显示数字0~9328-用数码管慢速动态扫描显示数字1234329-用LED数码显示器伪静态显示数字123433-9999累减330-用数码管显示动态检测结果331-数码秒表设计332-数码时钟设计333-用LED数码管显示计数器T0的计数值334-静态显示数字“59”335-无软件消抖的独立式键盘输入实验336-软件消抖的独立式键盘输入实验337-CPU控制的独立式键盘扫描实验338-定时器中断控制的独立式键盘扫描实验339-独立式键盘控制的4级变速流水灯34-显示小数点340-独立式键盘的按键功能扩展：以一当四341-独立式键盘调时的数码时钟实验342-独立式键盘控制步进电机实验343-矩阵式键盘按键值的数码管显示实验344-矩阵式键盘按键音345-简易电子琴346-矩阵式键盘实现的电子密码锁347-用LCD显示字符'A'348-用LCD循环右移显示Welcome to China 349-将数据0x0f写入AT24C02再读出送P1口显示35-数码管消隐350-液晶时钟设计36-数码管递加递减带消隐37-数码管左移38-数码管右移38-数码管右移139-数码管右移24-IO输出-点亮多个LED灯方法240-数码管循环左移41-数码管循环右移41-数码管循环右移142-数码管循环右移243-数码管闪烁44-数码管局部闪烁45-定时器046-定时器147-定时器248-产生1mS方波49-产生200mS方波5-闪烁1个LED50-产生多路不同频率方波51-1个独立按键控制LED52-1个独立按键控制LED状态转换53-2按键加减操作53-2按键加减操作数码管显示54-多位数按键加减（闪烁）54-多位数按键加减（闪烁）数码管显示55-多位数按键加减（不闪烁）55-多位数按键加减（不闪烁）数码管显示56-定时器扫描数码管（不闪烁）57-按键长按短按效果58-抢答器59-独立按键依次输入数据6-不同频率闪烁1个LED灯60-按键从右至左输入61-8位端口检测8独立按键62-矩阵键盘行列扫描63-矩阵键盘反转扫描64-矩阵键盘中断扫描65-矩阵键盘密码锁66-矩阵键盘简易计算器67-外部中断0电平触发68-外部中断1电平触发69-外部中断0下降沿触发7-不同频率闪烁多个LED灯70-外部中断1下降沿触发71-T0外部计数输入72-T1外部计数输入73-看门狗溢出测试74-按键喂狗75-喇叭发声原理76-警车声音77-救护车声音78-喇叭滴答声79-报警发声8-8位LED左移80-消防车警报81-音乐播放82-步进电机转动原理83-步进电机正反转84-步进电机按键控制85-步进电机转速数码管显示86-双步进电机综合控制86-步进电机调速原理87-双步进电机综合控制87-步进电机综合控制87-步进电机调速原理88-直流电机按键控制89-直流电机调速控制9-8位LED右移90-继电器控制原理91-双继电器模拟洗衣机电机控制92-1602液晶静态显示93-1602液晶动态显示94-1602液晶滚动显示95-1602液晶移动显示96-1602液晶按键输入显示97-2402存储1个数据98-24c02存储多个数据99-24c02存储花样流水灯。

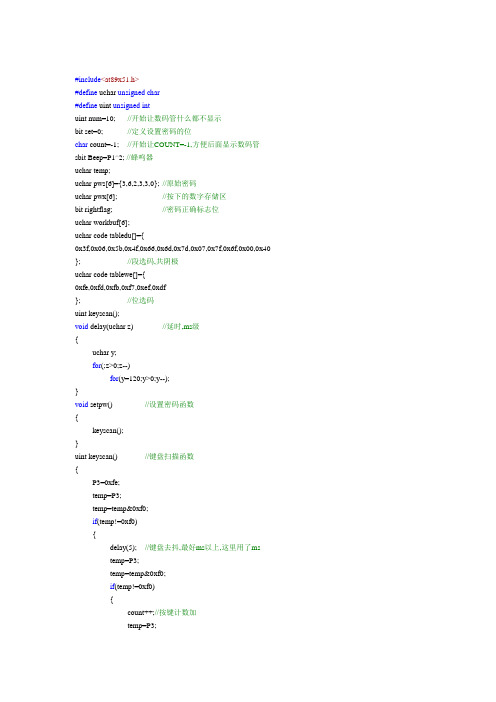

#include<at89x51.h>#define uchar unsigned char#define uint unsigned intuint num=10; //开始让数码管什么都不显示bit set=0; //定义设置密码的位char count=-1; //开始让COUNT=-1,方便后面显示数码管sbit Beep=P1^2; //蜂鸣器uchar temp;uchar pws[6]={3,6,2,3,3,0}; //原始密码uchar pwx[6]; //按下的数字存储区bit rightflag; //密码正确标志位uchar workbuf[6];uchar code tabledu[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x00,0x40 }; //段选码,共阴极uchar code tablewe[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf}; //位选码uint keyscan();void delay(uchar z) //延时,ms级{uchar y;for(;z>0;z--)for(y=120;y>0;y--);}void setpw() //设置密码函数{keyscan();}uint keyscan() //键盘扫描函数{P3=0xfe;temp=P3;temp=temp&0xf0;if(temp!=0xf0){delay(5); //键盘去抖,最好ms以上,这里用了mstemp=P3;temp=temp&0xf0;if(temp!=0xf0){count++;//按键计数加temp=P3;switch(temp){case 0xee:{num=7;if(count<6) //六位密码,所以COUNT<6{if(set==0) //设置密码键没有按下时pwx[count]=num; //存储按下的数字elsepws[count]=num; //设置密码键按下时,设置新密码workbuf[count]=tabledu[11]; //相应位的数码管显示"--",不显示相应的数字,密码是保密的}}break;case 0xde:{num=8;if(count<6) //以下扫描键盘的原理差不多同上{if(set==0)pwx[count]=num;elsepws[count]=num;workbuf[count]=tabledu[11];}}break;case 0xbe:{num=9;{if(count<6){if(set==0)pwx[count]=num;elsepws[count]=num;workbuf[count]=tabledu[11];}}}break;case 0x7e: //设置密码键按下{set=1; //设置密码标志位置P1_3=0; //设置密码指示灯亮workbuf[0]=0x00;//数码管第一位不显示workbuf[1]=0x00;//......workbuf[2]=0x00;//......workbuf[3]=0x00;workbuf[4]=0x00;workbuf[5]=0x00;//......count=-1; //按键计数复位为-1if(count<6) //密码没有设置完,继续设置密码{setpw(); //设置密码}}break;}while(temp!=0xf0) //按键抬起检测{temp=P3;temp=temp&0xf0;}}}P3=0xfd;temp=P3;temp=temp&0xf0;if(temp!=0xf0){delay(5);temp=P3;temp=temp&0xf0;if(temp!=0xf0){count++;temp=P3;switch(temp){case 0xed:{num=4;if(count<6){if(set==0)pwx[count]=num;elsepws[count]=num;workbuf[count]=tabledu[11];}}break;case 0xdd:{num=5;if(count<6){if(set==0)pwx[count]=num;elsepws[count]=num;workbuf[count]=tabledu[11];}}break;case 0xbd:{num=6;if(count<6){if(set==0)pwx[count]=num;elsepws[count]=num;workbuf[count]=tabledu[11];}}break;}while(temp!=0xf0){temp=P3;temp=temp&0xf0;}}}P3=0xfb;temp=P3;temp=temp&0xf0;if(temp!=0xf0){delay(5);temp=P3;temp=temp&0xf0;if(temp!=0xf0){count++;temp=P3;switch(temp){case 0xeb:{num=1;if(count<6){if(set==0)pwx[count]=num;elsepws[count]=num;workbuf[count]=tabledu[11];}}break;case 0xdb:{num=2;if(count<6){if(set==0)pwx[count]=num;elsepws[count]=num;workbuf[count]=tabledu[11];}}break;case 0xbb:{num=3;if(count<6){if(set==0)pwx[count]=num;elsepws[count]=num;workbuf[count]=tabledu[11];}}break;}while(temp!=0xf0){temp=P3;temp=temp&0xf0;}}}P3=0xf7;temp=P3;temp=temp&0xf0;if(temp!=0xf0){delay(5);temp=P3;temp=temp&0xf0;if(temp!=0xf0){count++;temp=P3;switch(temp){case 0xd7:{num=0;if(count<6){if(set==0)pwx[count]=num;elsepws[count]=num;workbuf[count]=tabledu[11];}}break;case 0xe7: num=20;break; //确定键按下检测case 0x77: //复位键或者输入密码全部一次删除{P1_1=0; //锁关P1_3=1; //密码设置指示灯灭set=0; //不设置密码num=10; //num复位count=-1; //COUNT复位workbuf[0]=tabledu[10]; //第一位数码管不显示workbuf[1]=tabledu[10]; //第二位数码管不显示workbuf[2]=tabledu[10];workbuf[3]=tabledu[10];workbuf[4]=tabledu[10];workbuf[5]=tabledu[10]; //......P1_0=1; //锁关}break;case 0xb7: //输入密码删除键(一位一位删除){count--;workbuf[count]=0x00; //因确定键按下时,COUNT也会加,而确定键不是密码,所以这里是COUNT,而不是COUNT+1count--; //因确定键按下时,确定键不是密码,COUNT也会加,这里COUNT再自减if(count<=-1)count=-1;}break;}while(temp!=0xf0){temp=P3;temp=temp&0xf0;}}}return(num);}void init() //利用定时显示数码管{TMOD=0x01;TH0=(65536-500)/200;TL0=(65536-500)%200;ET0=1;EA=1;TR0=1;}bit compare() //密码比较函数{if((pwx[0]==pws[0])&(pwx[1]==pws[1])&(pwx[2]==pws[2])&(pwx[3]==pws[3])&(pwx[4]==pws[4])&(pw x[5]==pws[5]))rightflag=1;elserightflag=0;return(rightflag);}void main(){uint i,j;init();P0=0;P1_1=0; //锁关while(1){keyscan();if(num==20) //如果确定键按下(修改密码和输入密码共用的确定键){if(count==6){if(set==1) //修改密码确定{P1_3=1;workbuf[0]=0;workbuf[1]=0;workbuf[2]=0;workbuf[3]=0;workbuf[4]=0;workbuf[5]=0;}else//输入密码确定{set=0;compare();if(rightflag==1) //如果密码正确{P1_0=0; //锁开P1_1=1;workbuf[0]=tabledu[8]; //数码管第一位显示"8"workbuf[1]=tabledu[8]; //数码管第二位显示"8"workbuf[2]=tabledu[8];workbuf[3]=tabledu[8];workbuf[4]=tabledu[8];workbuf[5]=tabledu[8]; //......}else{P1_1=0; //锁仍然是关workbuf[0]=0X71; //数码管第一位显示"F"workbuf[1]=0X71;workbuf[2]=0X71;workbuf[3]=0X71;workbuf[4]=0X71;workbuf[5]=0X71; //......for(i=0;i<1000;i++) //密码错误报警{for(j=0;j<80;j++);Beep=~Beep;}break;}}}else//若输入的密码位数不为位时{P1_1=0; //锁仍然关workbuf[0]=0X71; //数码管第一位显示"F"workbuf[1]=0X71;workbuf[2]=0X71;workbuf[3]=0X71;workbuf[4]=0X71;workbuf[5]=0X71;for(i=0;i<1000;i++){for(j=0;j<80;j++);Beep=~Beep;}break;}}}}void timer0() interrupt 1 //显示数码管{uchar i;TH0=(65536-500)/200; TL0=(65536-500)%200; for (i=0;i<6;i++) { P0=workbuf[i]; P2=tablewe[i]; delay(5); P0=0;}}XTAL218XTAL119ALE 30EA31PSEN 29RST9P0.0/AD039P0.1/AD138P0.2/AD237P0.3/AD336P0.4/AD435P0.5/AD534P0.6/AD633P0.7/AD732P1.01P1.12P1.23P1.34P1.45P1.56P1.67P1.78P3.0/RXD 10P3.1/TXD 11P3.2/INT012P3.3/INT113P3.4/T014P3.7/RD17P3.6/WR 16P3.5/T115P2.7/A1528P2.0/A821P2.1/A922P2.2/A1023P2.3/A1124P2.4/A1225P2.5/A1326P2.6/A1427U1AT89C51234567891RP1RESPACK-812365489=7+CONABCD1243D2LED-RED锁开锁关LS1SOUNDERD3LED-BLUE设置密码指示灯R11kR21kR310KR410K+12VQ3TIP127Q4TIP127Q18050Q28050Q5TIP122Q6TIP122+88.8Amps+88.8Amps+88.8Volts。
单片机程序案例全部调试通过,部分附仿真图这是大三上学期学单片机做的所有实验题，是全部编程试验箱通过的。
总结下，记得条条大道通罗马，不要拘泥于一种方式，仅供参考呀~~~实验一单片机实验设备的使用及简单程序的运行、调试一、实验目的通过一简单的实验掌握：1. 掌握PL2303驱动的安装，掌握Keil3开发环境的安装、设置和基本使用；2. 掌握项目、文件的建立方法、程序的下载以及寄存器、存储器内容的查看方法；3. 掌握程序的执行及断点设置方法。
二、实验设备单片机实验箱一台；PC机一台；USB下载线一根。
三、实验内容通过了解P1口的开关控制电路和P0的LED电路，编写基本输入输出实验程序。
实验内容为设置P1为输入口，P0口为输出口，将P1口的开关状态发送到P0口，让灯亮灭，将P1的电平状态通过P0口的LED的亮灭表示出来。
四、实验步骤读懂电路原理图如图1-1和图1-2所示：，插上USB连接线，将电源选择拨码开关拨至“USB供电”，将示例程序进行编译、装载、下载，下载时将拨码开关S44拨至“开”状态，拨动拨码开关S31~S38的开关状态，观察实验现象，实验电路原理图图1-1 LED接口电路图1-2 拨码开关电路图五、示例程序程序清单如下：#include <reg51.h>void main(void) // 程序主函数{while(1) // 循环用于实时扫描IO状态{P0=P1; // 将P1口的数据发送给P0口}}六、实验注意事项1.在输入程序时，其中的字母、符号均须在英文方式下进行。
2.特殊功能寄存器中的字母必须要大写，如若将示例程序中的P0写成p0，程序将提示出错。
实验二流水灯实验一、实验目的1、掌握单片机实验箱的使用方法与程序调试技巧；2、学会使用51系列单片机I/O的基本输入输出功能。
二、实验设备单片机实验箱一台；PC机一台；USB下载线一根。
三、实验内容设定P1口为8位输入口，P0口为8位输出口，实验电路原理图参考实验一。
TEMP_ZH EQU 24H ; 实测温度值存放单元TEMPL EQU 25HTEMPH EQU 26H高温报警值存放单元TEMP_TH EQU 27H ;低温报警值存放单元TEMP_TL EQU 28H ;正、负温度值标记TEMPHC EQU 29H ;TEMPLC EQU 2AHTEMPFC EQU 2BHK1 EQU P1.4 ; 查询按键K2 EQU P1.5 ; 设置/ 调整键调整键K3 EQU P1.6 ;K4 EQU P1.7 ; 确定键BEEP EQU P3.7 ; 蜂鸣器RELAY EQU P1.3 ; 指示灯LCD_X EQU FH ;LCD 字符显示位置寄存器选择信号LCD_RS EQU P2.0 ;LCD读写信号LCD_RW EQU P2.1 ;LCD允许信号LCD_EN EQU P2.2 ;LCD是否存在标志FLAG1 EQU 20H.0 ;DS18B20KEY_UD EQU 20H.1 5 设定按键的增、减标志DQ EQU P3.3 ;DS18B20 数据信号ORG 0000HLJMP MAINORG 0030H MAIN: MOV SP,#60HMOV A,#00HMOV R0,#20HMOV R1,#10HCLEAR: MOV @R0,AINC R0DJNZ R1,CLEARLCALL SET_LCDLCALL RE_18B20 START: LCALL RSTJNB FLAG1,START1LCALL MENU_OK 信息子程序MOV TEMP_TH,#055HMOV TEMP_TL,#019HLCALL RE_18B20ALCALL WRITE_E2 ;LCALL TEMP_BJ ;JMP START2;将20H~2FH单元清零；调用18B20复位子程序;DS 1 820不存在;DS1820 存在，调用显示正确；设置TH初值85度；设置TL初值25度; 调用暂存器操作子程序写入DS18B20显示温度标记LCALL TEMP_BJSJMP $START2: LCALL RSTJNB FLAG1,START1 MOV A,#0CCH LCALL WRITE MOV A,#44H LCALL WRITE LCALL RST MOV A,#0CCH LCALL WRITE MOV A,#0BEH LCALL WRITE LCALL READ 子程序LCALL CONVTEMP 程序LCALL DISPBCD LCALL CONV LCALLTEMP_COMP 值比较子程序显示温度标记；调用DS18B2（复位子程序QS18B20不存在;跳过RoM E配命令; 温度转换命令START1: LCALL MENU_ERROR ; 调用显示出错信息子程序;跳过ROM E配; 读温度命令；调用DS18B20数据读取操作；调用温度数据BCD码处理子; 调用温度数据显示子程序;调用LCD显示处理子程序; 调用实测温度值与设定温度调用键扫描子程序 ;循环 键扫描子PROC_KEY:JB K1,PROC_K1LCALL BEEP_BL JNB K1,$MOV DPTR,#M_ALAX1 MOV A,#1LCALL LCD_PRINT LCALL LOOK_ALARM JB K3,$LCALL BEEP_BL JMP PROC_K2PROC_K1: JB K2,PROC_ENDLCALL BEEP_BL JNB K2,$MOV DPTR,#RST_A1 MOV A,#1LCALL LCD_PRINT LCALL SET_ALARMLCALL RE_18B20 将设定的 TH,TL 值写入LCALL PROC_KEYSJMP START2・ ***************************5*****************************程序DS18B20LCALL WRITE_E2PROC_K2: LCALL MENU_OKLCALL TEMP_BJPROC_END:RET・ *************************** 设定温度报警值TH、TL ***************************SET_ALARM:LCALL LOOK_ALARMAS0: JB K1,AS00LCALL BEEP_BLJNB K1,$CPL 20H.1 ;UP/DOWN 标记AS00: JB 20H.1,ASZ01 ;20H.1=1 ，增加JMP ASJ01 ;20H.1=0 ，减小ASZ01: JB K2,ASZ02 ;TH 值调整（增加）LCALL BEEP_BLINC TEMP_THMOV A,TEMP_THCJNE A,#120,ASZ011MOV TEMP_TH,#0ASZ011: LCALL LOOK_ALARMMOV R5,#10 LCALL DELAY JMP ASZ01ASZ02: JB K3,ASZ03LCALL BEEP_BLINC TEMP_TLMOV A,TEMP_TLCJNE A,#99,ASZ021MOV TEMP_TL,#00H ASZ021: LCALL LOOK_ALARM MOV R5,#10LCALL DELAYJMP ASZ02ASZ03: JB K4,AS0LCALL BEEP_BLJNB K4,$RETASJ01: JB K2,ASJ02LCALL BEEP_BLDEC TEMP_THMOV A,TEMP_THCJNE A,#0FFH,ASJ011 ;TL 值调整（增加）; 确定调整;TH 值调整（减少）JMP ASJ022ASJ011: LCALL LOOK_ALARMMOV R5,#10LCALL DELAYJMP AS0ASJ02: JB K3,ASJ03 ;TL 值调整（减少）LCALL BEEP_BLDEC TEMP_TLMOV A,TEMP_TLCJNE A,#0FFH,ASJ021JMP ASJ022ASJ021: LCALL LOOK_ALARM ;MOV R5,#10LCALL DELAYJMP AS0ASJ022: CPL 20H.1JMP ASZ01ASJ03: JMP ASZ03RETRST_A1: DB " SET ALERT CODE " ,0・ *********************** 实测温度值与设定温度值比较子程序**********************TEMP_COMP:MOV A,TEMP_TH SUBB A,TEMP_ZH JCCHULI1MOV A,TEMPFCCJNE A,#0BH,COMP SJMPCHULI2COMP: MOV A,TEMP_ZHSUBB A,TEMP_TL ; JCCHULI2 ;MOV DPTR,#BJ5 LCALLTEMP_BJ3 CLR RELAYRETCHULI1: MOV DPTR,#BJ3 LCALL TEMP_BJ3 SETB RELAY ;LCALL BEEP_BL RET CHULI2: MOV DPTR,#BJ4 LCALL TEMP_BJ3SETB RELAY; 减数＞被减数，则；借位标志位C=I,转减数＞被减数，则借位标志位C=I ,转; 点亮指示灯熄灭指示灯; 蜂鸣器响熄灭指示灯LCALL BEEP_BL ; 蜂鸣器响RETTEMP_BJ3: MOV A,#0CEHLCALL WCOMMOV R1,#0MOV R0,#2BBJJ3: MOV A,R1MOVC A,@A+DPTRLCALL WDATAINC R1DJNZ R0,BBJJ3RETBJ3: DB ">H"BJ4: DB "<L"BJ5: DB " !"・ **************************** 显示温度标记子程序***************************TEMP_BJ: MOV A,#0CBHLCALL WCOMMOV DPTR,#BJ1 ; 指针指到显示消息MOV R1,#0MOV R0,#2BBJJ1: MOV A,R1MOVC A,@A+DPTRLCALL WDATAINC R1DJNZ R0,BBJJ1RETBJ1: DB 00H,"C"・ ********************************5***************************MENU_OK: MOV DPTR,#M_O MOV A,#1 ;LCALL LCD_PRINT MOVDPTR,#M_OK2 MOVA,#2 ;LCALL LCD_PRINTRETM_OK1: DB " DS18B20 OK显示正确信息子程序; 指针指到显示消息显示在第一行; 指针指到显示消息显示在第一行",0M_OK2: DB " TEMP: ",0・ ******************************** 显示出错信息子程序***************************MENU_ERROR:MoV DPTR,#M_ERROR针指到显示消息MOV A,#1 ; 显示在第一行LCALL LCD_PRINTMoV DPTR,#M_ERRoR2 ; 指针指到显示消息1MoV A,#2 ; 显示在第一行LCALL LCD_PRINTRETM_ERRoR1: DB " DS18B20 ERRoR ",0M_ERRoR2: DB " TEMP: ------ ",0;**************************** DS18B20 复位子程序*****************************RST: SETB DQNoPCLR DQMoV R0,#6BH ; 主机发出延时复位低脉冲MoV R1,#04HTSR1: DJNZ R0,$MoV R0,#6BHDJNZ R1,TSR1SETB DQ ; 拉高数据线NOPNOPNOPMOV R0,#32HTSR2: JNB DQ,TSR3DJNZ R0,TSR2JMP TSR4 ;TSR3: SETB FLAG1JMP TSR5TSR4: CLR FLAG1JMP TSR7TSR5: MOV R0,#06BH TSR6: DJNZ R0,$ TSR7: SETB DQRET・ ************************ 5***************************RE_18B20:JB FLAG1,RE_18B20A RET延时置1标志位，表示DS1820存在清0标志位,表示DS1820不存在时序要求延时一段时间RE_18B20A:;等待DS18B20回应DS18B20 暂存器操作子程序LCALL RSTMOV A,#0CCH LCALL WRITE WR_SCRAPD:MOV A,#4EH LCALL WRITE MOV A,TEMP_TH LCALL WRITE MOV A,TEMP_TL LCALL WRITE MOV A,#7FH LCALL WRITERET;跳过RoME 配; 写暂器;TH （ 报警上限）;TL （ 报警下限）;12 位精度复制暂存器子程序;跳过ROM E 配; 把暂存器里的温度报警值拷贝到 LCALL WRITE・ ************************5*******************************WRITE_E2:LCALL RSTMoV A,#0CCH LCALL WRITE MoV A,#48H EERoM********************************READ_E2:LCALL RSTMOV A,#0CCH LCALL WRITE MOV A,#0B8H暂存器LCALL WRITE RET ;跳过RoM E 配;把EEROMl 的温度报警值拷贝回*********************STORE_DATA:MOV A,#40H LCALL WCOM MOV R2,#08H MOV DPTR,#D_DATA MOV R3,#00H S_DATA: MOV A,R3MOVC A,@A+DPTRRET・ ***********************重 读 EEROM 子 程 序・ ************************将自定义字符写入 LCD 的CGRAM 中INC R3DJNZ R2,S_DATA RETD_DATA: DB 0CH,12H,12H,0CH,00H,00H,00H,00HDS18B20 数 据 写 入 操 作 子 程 序************************CLR CWR1: CLR DQ；开始写入DS18B20总线要处于复位（低）状态MOV R3,#07DJNZ R3,$ 总线复位保持 1 6微妙以上 RRC A把一个字节DATA 分成8个BlT环移给 CMOV DQ,C ; 写入一位MOV R3,#3CH DJNZ R3,$ 等待 100 微妙SETB DQ ; 重新释放总线NOPDJNZ R2,WR1 写入下一位SETB DQLCALL WDATA; 写入数据・ ***********************WRITE: MOV R2,#8一共 8 位数据RET・ ********************** DS18B20 数据读取操作子程序**************************READ: MOV R4,#4DS18B2冲读出MOV R1,#TEMPL 元RE00: MOV R2,#8RE01: CLR CYSETB DQNOPNOPCLR DQNOPNOPNOPSETB DQMOV R3,#09DJNZ R3,$MOV C,DQ; 将温度低位、高位、TH、TL 从; 存入25H、26H、27H、28H 单; 读前总线保持为低; 开始读总线释放; 延时18 微妙；从DS18B2（总线读得一位DJNZ R3,$ ; 等待 100 微妙RRC A ; 把读得的位值环移给 A DJNZ R2,RE01; 读下一位MOV @R1,AINC R1DJNZ R4,RE00RET*************************CONVTEMP: MOV A,TEMPHANL A,#08H JZ TEMPC1 ; CLR CMOV A,TEMPL ; CPL A ; ADD A,#01H MOV TEMPL,A MOV A,TEMPH CPL A ADDC A,#00H MOV TEMPH,A・ ************************温 度 值 BCD 码 处 理 子 程 序判温度是否零下温度零上转二进制数求补（双字节） 取反加 1MOV TEMPHC,#0BH ; 负温度标志MOV TEMPFC,#0BHSJMP TEMPC11TEMPC1: MOV TEMPHC,#0AH ; 正温度标志MOV TEMPFC,#0AHTEMPC11: MOV A,TEMPHCSWAP AMOV TEMPHC,AMOV A,TEMPLANL A,#0FH ; 乘0.0625MOV DPTR,#TEMPDOTTABMOVC A,@A+DPTRMOV TEMPLC,A ;TEMPLC LOW=小数部分BCD整数部分MOV A,TEMPL ;取出高四位ANL A,#0F0H ;SWAP AMOV TEMPL,A取出低四位MOV A,TEMPH ;ANL A,#0FHSWAP AORL A,TEMPL ; 重新组合ORL A,TEMPLC MOV TEMPLC,A MOV A,R4 JZ TEMPC12 ANL A,#0FH SWAP A MOV R4,A MOV A,TEMPHC;TEMPHC HI = 百位数BCDANL A,#0FHBCDBCDMOV TEMP_ZH,A LCALL HEX2BCD1 MOV TEMPL,A ANL A,#0F0H SWAP AORL A,TEMPHC ;TEMPHCMOV TEMPHC,A MOV A,TEMPL ANL A,#0FH SWAP A;TEMPLC HI =LOW= 十位数个位数ORL A,R4MOV TEMPHC,ATEMPC12: RET・ ************************ 二-十进制转换子程序*****************************HEX2BCD1: MOV B,#064HDIV ABMOV R4,AMOV A,#0AHXCH A,BDIV ABSWAP AORL A,BRETTEMPDOTTAB: DB 00H,00H,01H,01H,02H,03H,03H,04H ; 小数部分码表DB 05H,05H,06H,06H,07H,08H,08H,09H・ ********************** 查询温度报警值子程序***************************LOOK_ALARM: MOV DPTR,#M_ALAX2 指; 针指到显示信息区M_ALAX1: DB " LOOK ALERT CODE",0 M_ALAX2: DB "TH: TL: ",0 TEMP_BJ1: LCALL WCOMMOV DPTR,#BJ2 ; 指针指到显示信息区MOV R1,#0 MOV R0,#2 BBJJ2: MOV A,R1MOVC A,@A+DPTR LCALL WDATALCALL LCD_PRINTMOV A,#0C6HLCALL TEMP_BJ1MOV A,TEMP_TH ; 加载 TH 数据 MOV LCD_X,#3 ; 设置显示位置LCALL SHOW_DIG2H ;显示数据MOV A,#0CEHLCALL TEMP_BJ1MOV A,TEMP_TL ; 加载 TL 数据 MOV LCD_X,#12 ; 设置显示位置LCALL SHOW_DIG2L ;显示数据RETMOV A,#2; 显示在第二行INC R1DJNZ R0,BBJJ2RETBJ2: DB 00H,"C"POP B・ ************************** LCD 显示子程序**********************************SHOW_DIG2H: MOV B,#100DIV ABADD A,#30HPUSH BMOV B,LCD_XLCALL LCDP2POP BMOV A,#0AHXCH A,BDIV ABADD A,#30HINC LCD_XPUSH BMOV B,LCD_XLCALL LCDP2INC LCD_X MOV A,BMOV B,LCD_XADD A,#30HLCALL LCDP2RETSHOW_DIG2L:MOV B,#100 DIV ABMOV A,#0AHXCH A,B DIV ABADD A,#30H PUSH BMOV B,LCD_XLCALL LCDP2 POP B INC LCD_XMOV A,BMOV B,LCD_XADD A,#30HLCALL LCDP2RET;************************ 显示区BCD 码温度值刷新子程序**********************DISPBCD: MOV A,TEMPLCANL A,#0FHMOV 70H,A ; 小数位MOV A,TEMPLCSWAP AANL A,#0FHMOV 71H,A ; 个位MOV A,TEMPHCANL A,#0FHMOV 72H,A ; 十位MOV A,TEMPHCSWAP AANL A,#0FHMOV 73H,A ; 百位DISPBCD2: RET・ *************************** LCD 显示数据处理子程序*************************CONV: MOV A,73HMOV LCD_X,#6CJNE A,#1,CONV1JMP CONV2CONV1: CJNE A,#0BH,CONV11MOV A,#"-"JMP CONV111 CONV11: MOV A,#" " CONV111: MOV B,LCD_X LCALL LCDP2JMP CONV3CONV2: LCALL SHOW_DIG2CONV3: INC LCD_XMOV A,72HLCALL SHOW_DIG2INC LCD_XMOV A,71H LCALLSHOW_DIG2INC LCD_XMOV A,#'.'; 加载百位数据; 设置位置;"-" 号显示;"+" 号不显示; 显示数据; 十位; 个位第二行显示数字子程序设置显示地址设置LCD 的第二行地址写入命令 由堆栈取出 A; 写入数据MOV B,LCD_X LCALL LCDP2 MOV A,70H INC LCD_XLCALL SHOW_DIG2 RET; 加载小数点位 ; 设置显示位置 ; 显示数据第二行显示数字子程序・ ***************************5*************************SHOW_DIG2:ADD A,#30HMOV B,LCD_XLCALL LCDP2RET・ ***************************5*************************LCDP2: PUSH ACC MOVA,B ; ADD A,#0C0H ; LCALL WCOM ; POP ACC ;LCALL WDATARETLCALL WCOM・ ***************************5*************************SET_LCD: CLR LCD_ENLCALL INIT_LCD ; LCALL STORE_DATA ; RET・ ******************************5***********************************INIT_LCD: MOV A,#38H ;2LCALL WCOM LCALL DELAY1 MOV A,#38H LCALL WCOM LCALL DELAY1 MOV A,#38H LCALL WCOM LCALL DELAY1 MOV A,#0CH ;对 LCD 做 初 始 化 设 置 及 测 试初始化 LCD将自定义字符存入LCD 的CGRAMLCD 初 始 化开显示，显示光标，光标不闪烁LCALL DELAY1MOV A,#01H ; 清除 LCD 显示屏 LCALL WCOM LCALL DELAY1 RET清 除 LCD 的 第 一 行 字 符设置 LCD 的第一行地址 设置计数值载入空格符至 LCD 输出字符至 LCD 计数结束LCD 的 第一 行或第二行 显 示字符LCD_PRINT:CJNE A,#1,LINE2 ; 判断是否为第一行LINE1: MOV A,#80H ; 设置 LCD 的第一行地址LCALL WCOM ; 写入命令LCALL CLR_LINE ; 清除该行字符数据・ *****************************5**************************CLR_LINE1:MOV A,#80HLCALL WCOM MOV R0,#24 ;C1: MOV A,#' ' ; LCALLWDATA DJNZ R0,C1 ; RET・ *************************5**********************MOV A,#80H 设置 LCD 的第一行地址LCALL WCOM ; JMP FILL LINE2: MOV A,#0C0H LCALLWCOM ; LCALL CLR_LINEMOV A,#0C0H ;LCALL WCOMFILL: CLR A ;MOVC A,@A+DPTR CJNEA,#0,LC1 ;RETLC1: LCALL WDATA INCDPTR ; JMP FILL ; RET・ ***************************5****************************CLR_LINE: MOV R0,#24 CL1: MOV A,#' 'LCALL WDATA DJNZR0,CL1写入命令设置LCD 的第二行地址写入命令清除该行字符数据设置LCD 的第二行地址填入字符由消息区取出字符判断是否为结束码写入数据指针加1继续填入字符清除1 行LCD 的字符RET DE: MOV R7,#250DJNZ R7,$ RET・ ****************************5*************************WCOM: MOV P0,ACLR LCD_RS ;RS=L,RW=L,D0-D7= 指令码，E= 高脉冲CLR LCD_RW SETB LCD_EN LCALL DELAY1 CLR LCD_EN RETLCALL DELCD 间接控制方式命令写入写入命令・ ****************************5*************************WDATA: MOV P0,ASETB LCD_RS CLR LCD_RW SETB LCD_ENLCD 间接控制方式数据写 入写入数据CLR LCD_EN LCALL DE RET・ **************************5在LCD 的第一行显示字符**************************LCDP1: PUSH ACCMOV A,B ;设置显示地址ADD A,#80H ;设置LCD的第一行地址LCALL WCOM ;写入命令POP ACC ; 由堆栈取出ALCALL WDATA ; 写入数据RET・ ******************************5声光报警子程序*******************************BEEP_BL: MOV R6,#100BL2: LCALL DEX1CPL BEEPCPL RELAYDJNZ R6,BL2MOV R5,#10LCALL DELAYRETDEX1: MOV R7,#180DE2: NOPDJNZ R7,DE2RET・ ****************************** 延时子程序*******************************DELAY: MOV R6,#50DL1: MOV R7,#100DJNZ R7,$DJNZ R6,DL1DJNZ R5,DELAYRETDELAY1: MOV R6,#25 ; 延时5 毫秒DL2: MOV R7,#100DJNZ R7,$DJNZ R6,DL2RETENDLCDlLMOT6LDS18B2Θ OK TEMP ： 82.0O C8sS23Sδ≥CRYSLUIXTALIXTAL2RSTPQOfAa) P0.1∕AD1PO2∕AD2 P0.3∕ACGP0.4∕ACU PO5∕AD6P0 6∕ACePO7∕AD7 ,°u∙远2QX 'KliS BP1 5 PI 6 Pl 7 ΘO5Γ <TEXT>K3K2 PSENALE EAP1.0 PII P1 2P2ΓUAfl P2.1)W P22∕A10 P23∕A11 P24∕A12 P25∕A13 P26∕A14 P27∕A15 P3.Q∕RXD P3.1∕7XD P3.2∕iF∏D P3 3∕INT1P3 4/TD P3 5f∏ P3 6Λ⅛5 P3 7WI ■■39■ 屮 ■ g■ 卜■ ■σ∙ O■ ■ ■ J■ --■↑2・ ■ 383" ■ 374・5" ■356"7" ■338∙■ 22 ....................... ...............................9・■51•■ 22•■ 23221 ∆2i * ±2& ■2Z. ■28 ,Ir蚩工n s: ∙ inJTDS1ΘB2D <TEXT>, ∙GND ∙ ∙2・ U2。

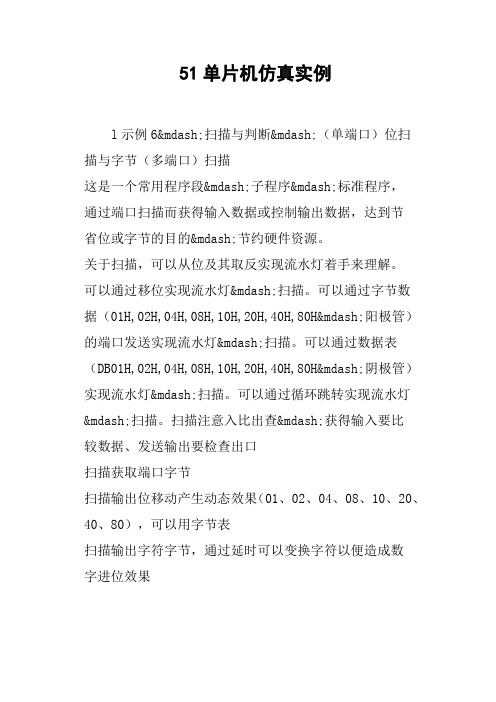

51单片机仿真实例l示例6—扫描与判断—（单端口）位扫描与字节（多端口）扫描这是一个常用程序段—子程序—标准程序，通过端口扫描而获得输入数据或控制输出数据，达到节省位或字节的目的—节约硬件资源。
关于扫描，可以从位及其取反实现流水灯着手来理解。
可以通过移位实现流水灯—扫描。
可以通过字节数据（01H,02H,04H,08H,10H,20H,40H,80H—阳极管）的端口发送实现流水灯—扫描。
可以通过数据表（DB01H,02H,04H,08H,10H,20H,40H,80H—阴极管）实现流水灯—扫描。
可以通过循环跳转实现流水灯—扫描。
扫描注意入比出查—获得输入要比较数据、发送输出要检查出口扫描获取端口字节扫描输出位移动产生动态效果（01、02、04、08、10、20、40、80），可以用字节表扫描输出字符字节，通过延时可以变换字符以便造成数字进位效果ORG 0000HSTART:dbufequ30h;置存储区首址tempequ40h;置缓冲区首址org 00hmov 30h,#2 ;存入数据mov 31h,#0mov 32h,#1mov 33h,#0mov 34h,#7mov 35h,#1mov r0,#dbufmov r1,#tempmov r2,#6;六位显示器mov dptr,#segtab ;段码表首地址dp00:mov a,@r0;取要显示的数据movc a,@a+dptr ;查表取段码mov @r1,a;段码暂存inc r1inc r0djnz r2,dp00disp0:mov r0,#temp;显示子程序mov r1,#6;扫描6次mov r2,#01h;从第一位开始dp01:mov a,@r0mov p2,a;段码输出mov a,r2 ;取位码mov p1,a;位码输出acall delay;调用延时mov a,r2rl amov r2,ainc r0djnz r1,dp01sjmp disp0segtab:db 0C0H,0F9H,0A4H,0B0H,99H,92H;共阳极管db 82H,0F8H,80H,90H,88H,88H,83Hdelay:mov r4,#29h;延时子程序aa1:mov r5,0ffhaa:djnz r5,aadjnz r4,aa1retend************************************************* ***********************还可以用其他程序形式进行扫描，像循环、递增或递减判断程序等。
单片机课程设计报告河南农业大学机电工程学院目录一、前言—————————————————————3二、功能简介——————————-——————————4三、应用模块————————————————————-5四、设计方框图———————————————————-5五、硬件电路—————————————————————51、键盘部分————————————————————62、LED显示电路——————————————————73、数码管程序——————————————————74、I2C总线AT24C02 ————————————————8六、总图—————————————————————8七、硬件实现图形————————————————9八、程序—————————————————————10九、心得体会———————————————————23十、参考文献———————————————————24课题名称：掉电保护密码锁一、前言：在日常的生活和工作中, 住宅与部门的安全防范、单位的文件档案、财务报表以及一些个人资料的保存多以加锁的办法来解决。
若使用传统的机械式钥匙开锁，人们常需携带多把钥匙, 使用极不方便, 且钥匙丢失后安全性即大打折扣。
随着科学技术的不断发展，人们对日常生活中的安全保险器件的要求越来越高。
为满足人们对锁的使用要求，增加其安全性，用密码代替钥匙的密码锁应运而生。
密码锁具有安全性高、成本低、功耗低、易操作等优点。
在安全技术防范领域，具有防盗报警功能的电子密码锁逐渐代替传统的机械式密码锁，克服了机械式密码锁密码量少、安全性能差的缺点，使密码锁无论在技术上还是在性能上都大大提高一步。
随着大规模集成电路技术的发展，特别是单片机的问世，出现了带微处理器的智能密码锁，它除具有电子密码锁的功能外，还引入了智能化管理、专家分析系统等功能，从而使密码锁具有很高的安全性、可靠性，应用日益广泛。
随着人们对安全的重视和科技的发展，许多电子智能锁（指纹识别、IC卡辨认）已在国内外相继面世。
1．闪烁灯1．实验任务如图4.1.1所示：在P1.0端口上接一个发光二极管L1，使L1在不停地一亮一灭，一亮一灭的时间间隔为0.2秒。
2．电路原理图图4.1.13．系统板上硬件连线把“单片机系统”区域中的P1.0端口用导线连接到“八路发光二极管指示模块”区域中的L1端口上。
4．程序设计内容（1）．延时程序的设计方法作为单片机的指令的执行的时间是很短，数量大微秒级，因此，我们要求的闪烁时间间隔为0.2秒，相对于微秒来说，相差太大，所以我们在执行某一指令时，插入延时程序，来达到我们的要求，但这样的延时程序是如何设计呢？下面具体介绍其原理：如图4.1.1所示的石英晶体为12MHz，因此，1个机器周期为1微秒机器周期微秒MOV R6,#20 2个 2D1: MOV R7,#248 2个 2 2＋2×248＝498 20×DJNZ R7,$ 2个2×248 (498DJNZ R6,D1 2个2×20＝4010002因此，上面的延时程序时间为10.002ms。
由以上可知，当R6＝10、R7＝248时，延时5ms，R6＝20、R7＝248时，延时10ms,以此为基本的计时单位。
如本实验要求0.2秒＝200ms，10ms×R5＝200ms，则R5＝20，延时子程序如下：DELAY: MOV R5,#20D1: MOV R6,#20D2: MOV R7,#248DJNZ R7,$DJNZ R6,D2DJNZ R5,D1RET（2）．输出控制如图1所示，当P1.0端口输出高电平，即P1.0＝1时，根据发光二极管的单向导电性可知，这时发光二极管L1熄灭；当P1.0端口输出低电平，即P1.0＝0时，发光二极管L1亮；我们可以使用SETB P1.0指令使P1.0端口输出高电平，使用CLR P1.0指令使P1.0端口输出低电平。
5．程序框图如图4.1.2所示图4.1.26．汇编源程序ORG 0START: CLR P1.0LCALL DELAYSETB P1.0LCALL DELAYLJMP STARTDELAY: MOV R5,#20 ;延时子程序，延时0.2秒D1: MOV R6,#20D2: MOV R7,#248DJNZ R7,$DJNZ R6,D2DJNZ R5,D1RETEND7． C语言源程序#include <AT89X51.H>sbit L1=P1^0;void delay02s(void) //延时0.2秒子程序{unsigned char i,j,k;for(i=20;i>0;i--)for(j=20;j>0;j--)for(k=248;k>0;k--);}void main(void) {while(1){L1=0;delay02s();L1=1;delay02s();}2．模拟开关灯1．实验任务如图4.2.1所示，监视开关K1（接在P3.0端口上），用发光二极管L1（接在单片机P1.0端口上）显示开关状态，如果开关合上，L1亮，开关打开，L1熄灭。
摘要本设计是定时闹钟的设计,由单片机AT89C51芯片和LED数码管为核心，辅以必要的电路，构成的一个单片机电子定时闹钟。
电子钟设计可采用数字电路实现，也可以采用单片机来完成。
数字电子钟是用数字集成电路构成的,用数码管显示“时”，“分”，“秒”的现代计时装置。
若用数字电路完成,所设计的电路相当复杂,大概需要十几片数字集成块,其功能也主要依赖于数字电路的各功能模块的组合来实现,焊接的过程比较复杂,成本也非常高。
若用单片机来设计制作完成,由于其功能的实现主要通过软件编程来完成,那么就降低了硬件电路的复杂性,而且其成本也有所降低,所以在该设计中采用单片机利用AT89C51,它是低功耗、高性能的CMOS型8位单片机。
片内带有4KB的Flash存储器,且允许在系统内改写或用编程器编程。
另外, AT89C51的指令系统和引脚与8051完全兼容,片内有128B 的RAM、32条I/O口线、2个16位定时计数器、5个中断源、一个全双工串行口等。
AT89C51单片机结合七段显示器设计的简易定时闹铃时钟，可以设置现在的时间及显示闹铃设置时间，若时间到则发出一阵声响，进—步可以扩充控制电器的启停。
设计内容包括了秒信号发生器、时间显示电路、按键电路、供电电源以及闹铃指示电路等几部分的设计。
采用四个开关来控制定时闹钟的工作状态，分别为：K1、设置时间和闹钟的小时；K2、设置小时以及设置闹钟的开关；K3、设置分钟和闹钟的分钟；K4、设置完成退出。
课设准备中我根据具体的要求，查找资料，然后按要求根据已学过的时钟程序编写定时闹钟的程序，依据程序利用proteus软件进行了仿真试验，对出现的问题进行分析和反复修改源程序，最终得到正确并符合要求的结果。
设计完成的定时闹钟达到课程设计的要求，在到达定时的时间便立即发出蜂鸣声音，持续一分钟。
显示采用的六位数码管电路，如果亮度感觉不够，可以通过提升电阻来调节，控制程序中延迟时间的长短，可以获得不同的效果。
这是大三上学期学单片机做的所有实验题，是全部编程试验箱通过的。
总结下，记得条条大道通罗马，不要拘泥于一种方式，仅供参考呀~~~实验一单片机实验设备的使用及简单程序的运行、调试一、实验目的通过一简单的实验掌握：1. 掌握PL2303驱动的安装，掌握Keil3开发环境的安装、设置和基本使用；2. 掌握项目、文件的建立方法、程序的下载以及寄存器、存储器内容的查看方法；3. 掌握程序的执行及断点设置方法。
二、实验设备单片机实验箱一台；PC机一台；USB下载线一根。
三、实验内容通过了解P1口的开关控制电路和P0的LED电路，编写基本输入输出实验程序。
实验内容为设置P1为输入口，P0口为输出口，将P1口的开关状态发送到P0口，让灯亮灭，将P1的电平状态通过P0口的LED的亮灭表示出来。
四、实验步骤读懂电路原理图如图1-1和图1-2所示：，插上USB连接线，将电源选择拨码开关拨至“USB供电”，将示例程序进行编译、装载、下载，下载时将拨码开关S44拨至“开”状态，拨动拨码开关S31~S38的开关状态，观察实验现象，实验电路原理图图1-1 LED接口电路图1-2 拨码开关电路图五、示例程序程序清单如下：#include <reg51.h>void main(void) // 程序主函数{while(1) // 循环用于实时扫描IO状态{P0=P1; // 将P1口的数据发送给P0口}}六、实验注意事项1.在输入程序时，其中的字母、符号均须在英文方式下进行。
2.特殊功能寄存器中的字母必须要大写，如若将示例程序中的P0写成p0，程序将提示出错。
实验二流水灯实验一、实验目的1、掌握单片机实验箱的使用方法与程序调试技巧；2、学会使用51系列单片机I/O的基本输入输出功能。
二、实验设备单片机实验箱一台；PC机一台；USB下载线一根。
三、实验内容设定P1口为8位输入口，P0口为8位输出口，实验电路原理图参考实验一。
在8个输入开关（S31~S38）中，本实验只要求用两个两关为：S31和S32，当S31为高电平时，P0口所接的发光二极管（D19~D26）以一定的速度自左至右循环点亮8次，当S31为低电平时，发光二极管仅D19点亮；当S32为高电平时，P0口所接的发光二极管（D19~D26）以一定的速度自右至左循环点亮8次，当S32为低电平时，发光二极管仅D19点亮。
请编写程序并完成调试。
四、实验步骤1．自行编写程序，将实验箱电源开关拨至USB供电，并将拨码开关总开关S44拨至“开”状态。
2．下载程序并运行程序，改变开关状态，观察发光二极管显示结果。
五、思考题1．拨动8个输入开关（S31~S38），把8位数据送到P1口，CPU从P1口读入8个开关（S31~S38）的状态数据，任意使用其中的两个开关控制P0口发光二极管（D19~D26）自左至右、自右至左、自中间至两边、自两边至中间不断循环点亮。
请编写程序并调试。
2．8个拨码开关（S31~S38）实现对P0口发光二极管的亮度控制。
依次拨上开关S31、S32 (38)发光二极管由暗变亮；依次拨下开关S38、S37…S31，发光二极管由亮变暗。
分析：本题存在一定的矛盾与歧义，首先是“一定的速度自左至右循环点亮8次”，8次是一个灯亮算一次还是led灯走一个流程算一次？再者，当两个灯都为高电平时，一个自右向左一个自左向右具有不可协调性。
为了方便实验展示，我们设置了两个标志位flag1和flag2。
<intrins.h>是移位寄存器，其中包含_crol_，_cror_，_irol__，irol_等移位函数，_crol_指char型数左移（left），以此类推。
实验程序代码：#include<reg51.h>#include<intrins.h>#define uchar unsigned char#define d1 255sbit S31=P1^0;sbit S32=P1^1;sbit D19=P0^0;void delay(uchar d){uchar b;while(--d){for(b=255;b>0;b--){_nop_();}}}void main(){uchar sel,i,k1=1,k2=1;while(1){if(S31==0){D19=0;if(S32==1&& k1){sel=0xfe;for(i=0;i<8;i++){P0=sel;delay(d1);sel=_crol_(sel,1);}k1=0;k2=1;}}if(S32==0){D19=0;if(S31==1&& k2){sel=0xfe;for(i=0;i<8;i++){P0=sel;delay(d1);sel=_cror_(sel,1);}}k2=0;k1=0;}}}本实验也可不使用移位寄存器，改用数组char code table[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f}用for 循环，把值依次;赋值给P0口，进行流水灯显示。
思考题1代码：#include<reg51.h>#include<intrins.h>#define uchar unsigned char#define d1 255 //宏定义void delay(uchar d){uchar b;while(--d){for(b=255;b>0;b--){_nop_(); //空操作}}}void main(){uchar temp,sel;while(1){temp=p1&0xff; //检测按键switch(temp){case 0xff: //左移{sel=0xfe;for(i=0;i<8;i++){P0=sel;delay(d1);sel=_crol_(sel,1);}break;}case 0xfe: //右移{sel=0xfe;for(i=0;i<8;i++){P0=sel;delay(d1);sel=_cror_(sel,1);}break;}case 0xfd: //两边向中间{P0=0x7e;delay(d1);P0=0xbd;delay(d1);P0=0xdb;delay(d1);P0=0xe7;delay(d1);break;}case 0xfb: //中间向两边{P0=0xe7;delay(d1);P0=0xdb;delay(d1);P0=0xbd;delay(d1);P0=0x7e;delay(d1);break;}default:break;}}}实验三报警产生器一、实验目的1、掌握单片机实验箱的使用方法与程序调试技巧；2、学会使用51系列单片机I/O的基本输入输出功能及相应的驱动模块的设计。
二、实验设备单片机实验箱一台；PC机一台；USB下载线一根。
三、实验内容用P1.0输出1KHz和500Hz的音频信号驱动扬声器，作报警信号，要求1KHz信号响100ms，500Hz 信号响200ms，交替进行，由开关K1控制输出与否，当开关合上响报警信号，当开关断开报警信号停止，请按流程图编出程序，流程图中的开关K1为实验一原理图中的S38。
开关K1按下即S38为高电平，开关K1未按下即S38为低电平。
图3-1所示为蜂鸣器驱动电路，图3-2所示为程序流程图。
图3-1 蜂鸣器接口电路图3-2 程序流程图四、实验步骤1. 信号产生的方法：500Hz信号周期为2ms，信号电平为每1ms变反1次；1KHz的信号周期为1ms，信号电平每500us变反1次。
2. 编写程序，将实验箱电源开关拨至USB供电，并将拨码开关总开关S44拨至“关”状态。
3. 下载程序并运行程序，将蜂鸣器开关S1打开，控制蜂鸣器发声。
五、思考题1．简述你在本次实验中遇到过哪些问题？这些问题是怎样解决的？有何收获和体会？2. 本实验的硬件通过编程可以演奏出悦耳的乐曲、可以实现报警声、门铃声音。
现要求单片机产生“嘀、嘀、…”报警声从P1.0端口输出，产生频率为1KHz。
当1KHZ方波从P1.0输出0.2秒，接着0.2秒从P1.0输出电平信号，如此循环下去时，就形成所需的报警声了。
请有兴趣的同学编程调试。
程序代码：#include<reg51.h>#include<intrins.h>#define uint unsigned intsbit S38=P1^7;sbit BUZZ=P1^0;void delay(){uchar b;for(b=63;b>0;b--) //调用一次约为500us {_nop_();}}void main(){while(1){uint FLAG=1,i;while(S38==1) //按键按下{if(FLAG){for(i=0;i<200;i++) //500hz{BUZZ=~BUZZ;delay();delay();}FLAG=~FLAG;}else{for(i=0;i<200;i++) //1000hz{BUZZ=~BUZZ;delay();}FLAG=~FLAG;}}}}思考题2代码：#include<reg51.h>#include<intrins.h>#define uchar unsigned charsbit S38=P1^7;sbit BUZZ=P1^0;void delay(){uchar b;for(b=63;b>0;b--){_nop_();}}void main(){while(1){uchar i;while(S38==1){for(i=0;i<200;i++){BUZZ=~BUZZ;delay();}for(i=400;i>0;i--) //延时0.2s{delay();}}}}实验四外部中断实验一、实验目的1、学习外部中断技术的基本使用方法2、中断处理的编程方法。
二、实验设备单片机实验箱一台；PC机一台；USB下载线一根。
三、实验内容单片机外部中断0（P3.2）已与独立式键盘中S27连接，外部中断1（P3.3）已与S28连接，要求在无外部中断时最右一位发光二极管（D26）点亮。
请编程实现：当S27按下，外部中断0请求中断，控制发光二极管左移；当S28按下，外部中断1请求中断，控制发光二极管闪烁。
（要求外部中断1优先级高于外部中断0）。
单片机与发光二极管的连续见实验一原理图，独立式键盘原理图如图4-1所示。
4-1 独立式键盘原理图四、思考题1．51单片机的中断系统由哪几个特殊功能寄存器组成？2．中断函数与函数调用有何不同？3．MCS-51单片机若要把外部中断源扩充为6个，另采用哪些方法？如何确定其优先级？程序代码：#include<reg51.h>#include<intrins.h>sbit D26=P0^7;void delay(){int a,b;for(a=120;a>0;a--){for(b=110;b>0;b--);}}void main(){IT0=0;IT1=0;EX0=1;EX1=1;EA=1;PX0=0;PX1=1;while(1){D26=0;}}void int1(void) interrupt 2 using 1{P0=0x00;delay();P0=0xff;delay();}void int0(void) interrupt 0 using 0{int sel,i;sel=0xfe;for(i=0;i<8;i++){P0=sel;delay();sel=_crol_(sel,1);}}仿真图：XTAL218XTAL119ALE 30EA31PSEN 29RST9P0.0/AD039P0.1/AD138P0.2/AD237P0.3/AD336P0.4/AD435P0.5/AD534P0.6/AD633P0.7/AD732P1.01P1.12P1.23P1.34P1.45P1.56P1.67P1.78P3.0/RXD 10P3.1/TXD 11P3.2/INT012P3.3/INT113P3.4/T014P3.7/RD17P3.6/WR 16P3.5/T115P2.7/A1528P2.0/A821P2.1/A922P2.2/A1023P2.3/A1124P2.4/A1225P2.5/A1326P2.6/A1427U1AT89C51VCCC110uFR910kX1CRYSTALC230pFC330pFOFFON1243DSW1DIPSW_2实验五 数码管实验一、实验目的1、学习并掌握74HC573锁存器的使用方法；2、学会使用8段共阴极数码管的动态显示方法。
