通风、空调调试方案

通风空调工程调试方案一、前言通风空调工程调试是指在通风空调系统安装完毕后，按照设计要求、室内外环境条件和设备特性等因素，对系统进行全面的检查和调试，使通风空调系统达到设计要求，为用户提供舒适的室内环境。

通风空调工程调试不仅需要对系统设备进行单独调试，还需要对系统整体进行联合调试，确保系统的稳定性和性能可靠性。

二、调试方案1. 调试前准备在进入通风空调工程调试阶段之前，需要做好充分的准备工作，包括准备必要的调试工具和设备，确保调试过程顺利进行。

此外，需要对系统设计方案和图纸进行全面的了解，熟悉系统的运行原理和工作流程。

2. 环境检查在进行通风空调工程调试之前，需要对室内外环境进行检查，包括室内外气温、湿度、风速等因素，确保系统的设计和调试符合实际环境条件，最大程度地提高系统的稳定性和运行效率。

3. 设备检查对通风空调系统设备进行全面的检查，包括管道、风机、冷却塔、冷却剂等组件的安装和连接是否正常，系统设备是否存在漏气、漏电等安全隐患，确保系统设备的正常运行和安全性。

4. 单独设备调试在设备检查通过之后，需要对系统中的单独设备进行调试，包括风机、换热器、冷却塔等设备的运行状态和性能参数进行调试，确保单独设备的运行正常和性能稳定。

5. 联合系统调试在单独设备调试通过后，需要对系统整体进行联合调试，包括风机、换热器、冷却塔等设备的联合运行状态和性能参数进行调试，确保系统整体运行稳定和性能可靠。

6. 系统参数调试在联合系统调试通过后，需要对系统参数进行调试，包括系统的运行参数、空调温度、湿度、风速等参数进行调试，确保系统符合设计要求，提供最佳的室内环境。

7. 安全检查在通风空调工程调试完成后，需要对系统进行全面的安全检查，确保系统的安全性和稳定性，预防系统因安全隐患而发生故障。

8. 调试报告在通风空调工程调试完成后，需要对调试过程和结果进行总结，生成调试报告，详细记录系统的调试过程、存在的问题以及解决方案，为用户提供参考依据。

通风与空调系统调试方案通风与空调系统调试方案一、调试目的通风与空调系统的调试目的主要是确保系统能够正常运行，满足设计要求和使用要求，达到舒适度和节能目标。

具体包括以下几个方面：1.调试系统各部分，保证其能够正常工作，确保系统的安全可靠性。

2.按照设计和使用要求调节和控制系统的风量，温度、湿度等参数，使系统在不同外界条件下能够提供适宜的室内环境。

3.对系统进行负载测试，验证系统的运行能力和稳定性，确保系统达到节能目标。

二、调试前准备1.确认系统资料及说明书的完整性与合法性。

2.检查设备完整性确认各部件及连接管路是否安装正确，连接是否牢固，检查管道的通畅与渗漏，未发现渗漏；3.检查阀门设备的开闭情况、安装是否规范。

4.检查控制系统各接线是否正确，各传感器及阀门控制器是否已固定安装。

5.确认系统已按规范要求安装耳thing。

6.清扫安装区域、环境和空气过滤网等。

7.检查控制软件是否正确安装，参数是否设定正确，控制器通讯络是否正常。

8.确认所有操作人员都接受了系统操作及安全方面的培训。

三、调试步骤1、空调设备单机调试a.按工作手册对每台设备进行单独调试。

b.检查每台设备开关的位置。

c.逐一检查空气过滤器状况。

d.检查每台设备的润滑油位。

e.按工作手册进行各项检查。

f.运行设备，测试其负荷能力。

2、空调系统调试a.空调系统一般是进行区域，也可以是单机，首先，按区域的结构原理图，检查设备是否按照设计图纸安装，管道是否连接牢固。

b.检查所有空气过滤器是否清洁，若发现有堵塞的，请清洁或更换。

c.开启室内温度控制器和湿度控制器。

d.开启空气循环系统启动按扭，检查风机转向是否正确。

e.开启冷水循环系统启动按钮，同时开启末端水阀，确保设备正常供水。

f.打开冷却水泵，并检查其运行状况。

g.检查系统各部分的工作状态，并观察指示灯及各状态传感器，确保各部分设备均正常运行。

h.调整空气量，在满足舒适度的前提下，尽量减小系统能耗。

关于空调与通风系统的调试方案一、调试说明1二、工程概况11、空调负荷12、空调冷源、热源23、各单位工程需调试系统三、调试依据四、调试目标参数1、室内设计参数2、通风与防排烟调试目标五、总体调试安排1、调试顺序2、调试人员安排3、调试用检测设备清单4、调试前的准备工作六、设备单机试车1、准备工作工作2、风机试车3、空气处理机试车4、风机盘管试车5、风量调节阀（电动调节阀）的单体动作试验6、防火阀单体调试7、循环水泵单体调试8、冷却塔单体调试9、单机调试设备清单（见附表）23334555567778999101011七、空调系统并无负荷联手试车的测量与调试111、2、空调水系统联合调试11空调风系统联合调试13八、系统效果测量17九、竣工验收程序18十、调试中常突遇问题化解方法181、风机柜风量过大2、个别风口噪音过大十一、系统故障排除1、风柜系统2、风机盘管系统十二、成品维护十三、文明安全注意事项十四、调试工作应急预案1、调试进度2、不合格品质量处置规定3、1919292021222222231、本调试方案仅适用于*****工程空调与通风系统调试工作。

2、本调试方案根据本项目的通风空调系统结构、施工进度和现场条件而制订。

3、本调试方案所用的仪表均为经***市计量监测所检验合格的仪表，均在非常有限期内采用。

4、调试中，有关的配合电工为持证电工（相关单位），并按规程进行所有操作。

***********************************************************************************************************************************************************************************************************************************************************************************************************************************************************我公司承揽工程为通风系统、空调水系统及其相配套的电气系统安装工程。

通风及空调系统调试方案一、调试目的和编制说明空调调试是通过调试各设备，检验系统的运转情况，进一步调试各区域设备的运转状态以及控制状态，并检验各区域空气调节、排烟系统位置的风压、风量、冷量，以核定是否达到设计工况要求。

二、调试内容空调制冷系统安装竣工并经试压合格后，应进行必要的清洁，完后可进行试运行，进行测定与调整的主要内容有：1、泵、风机、空调机组、制冷机组、冷却塔、风机盘管等设备需逐台单机试运转，试运转期间，考核其各项技术性能参数2、测定各类型风机，空调机组风量和风压。

调整各系统风量的分配，调整好后，将所有风阀手柄固定，并刷漆以作标注。

3、冷热态调试（1）考核并测试加热器、冷却器、喷水室、加湿器、热交换器、制冷机等设备的能力。

（2）按不同设计工况进行试运行，调整至附和设计参数。

（3）测定与调整室内的温度和湿度，使之符合设计规定数值。

三、调试内容和步骤空调水泵单机试运行测试→冷水机组单机试运行测试→冷冻水管道冲洗→空气处理机单机试运行测试→风机单机试运行测试→各个单独的风管系统风量平衡调试→空调系统调试→区域风压测试四、空调系统调试前的重要的检查工作项目1、把已应具有的完整功能安装完毕。

2、电气及控制系统（1）电力供电已正常；（2）电气控制系统已进行模拟动作试验；（3）接地和绝缘已检测合格。

3、相关项目已没有影响调试结果的后续工序。

（1）已具备调试场所，调试安全设施已完善。

（2）水、电源已和将调试的系统接通。

（3）排水畅通。

4、各单项设备试机前，对各机房作全面检查（1）清扫机房的杂物，对机械零部件进行彻底检查和清理。

（2）清洗机械设备的油污，检查设备的润滑情况是否处于良好润滑状态。

（3）手动盘车，机械转动部位必须灵活，无卡住阻滞现象，转动情况良好。

（4）检查电机与机械的联轴器，确认同心度符合要求，无挂碰情况。

（5）检查和确认设备、底座及与基础联接无误、无返松，减振附件无移位。

5、自动控制调节系统（1）敏感元件、调节器、调节执行机构等安装接线完毕，具备调试条件；（2）自动调节装置的性能已达到要求；（3）自动调节系统已进行模拟动作试验。

通风空调系统调试方案编制人：审核人：审批人：编制日期：编制单位：目录第一章编制依据及系统概况-------------------------------3 第二章系统调试方案 ------------------------------------4 第三章通风空调系统调试工艺要求-------------------------7 第四章防排烟系统调试工艺要求--------------------------14 第五章系统联合调试及注意事项--------------------------16第一章编制依据及系统概况1.编制依据《通风与空调工程施工质量验收规范》（GB50243-2002）《压缩机、风机、泵安装工程施工及验收规范》（GB50275-98）《组合式空调机组》GB/T14294《暖通施工图纸设施》2.工程简介：＼＼工程，位于＼＼，总建筑面积约为＼＼平方米。

本工程地下二层，每层均有部分为人防避难场所，首层为报告厅及贵宾室；二层以上为办公区。

3.通风空调系统概况：根据施工总体进度安排，本工程将于2013年5月正式竣工交验，以上部位的通风空调系统应在此之前完成安装调试工作。

本次调试所涵盖的通风与空调系统具体设置如下：3.1.空调水系统：冷热源位于地下二层冷冻机房，共设1台668KW冷水机组（夏季制冷）及2台420KW 水水板式换热器。

空调水系统主要含冷冻、冷却水、冷凝水系统，其中冷冻及冷却水系统介质均为自来水，其水质保证分别由设于冷冻机房的全程水处理器及自动加药装置系统水质进行全程自动监控处理。

冷冻机房内设有囊式定压补水装置在系统缺水时及时进行补水。

系统运行方式：本系统夏季由1台冷水机组提供7～12℃冷冻水；冬季利用市政高温一次水通过设于机房的2台水-水板式换热器对系统提供58～48℃空调热水。

系统冷冻及冷却循环泵各设1台，冬季采用3台采暖循环泵（2用1备），冷却塔设于五层屋面。

通风空调工程系统调试方案[ 1 ]施工准备[ 1.1 ]技术准备（1）调试人员必须认真熟悉施工图纸，充分了解空调系统的设计使用工况。

（2）调试前，应制定相应的成品保护措施、职业健康安全、环境措施，并形成交底记录。

（3）调试人员应经过培训，并具有上岗资格。

[ 1.2 ]材料要求通风与空调调试过程中所用材料，使用前一定要严格检查，确保合格。

[ 1.3 ]主要机具（1）通风与空调工程系统调试应配置下列工机具：钳形电流表、温度计、湿度计、流量计、毕托管、微压计、声级计、热球风速仪、微压计、发烟剂、采样管、粒子计数器、压力表、大气压力计、漏风量检测装置（LF4000型）等。

（2）所使用的机具设备应处于受控状态，进入施工现场的设备必须定期进行维护保养，定期进行检查验收，并建帐管理，对达不到使用要求的设备严禁使用。

（3）严禁使用非法定计量器和计量单位，现场所使用的计量器具必须在有效的检定周期内。

[ 1.4 ]作业条件（1）通风与空调工程系统无生产负荷的联合试运转及调试，应在制冷设备和通风与空调设备单机试运转合格后进行，空调系统带冷（热）源的正常联合是运转不应少于8h，当竣工季节与设计条件相差较大时，仅做不带冷（热）源试运转。

通风、除尘系统的连续试运转不应少于2h。

（2）净化空调系统运行前应在回风、新风的吸入处和粗、中效过滤器前设置临时用过滤器，实行对系统的保护，测定之前必须对系统进行全面清扫，在连续运行24h以上达到稳定后进行。

（3）洁净室洁净度的检测，应在空态或静态下进行或按合约规定。

在进行室内洁净度检测时，人员不宜多于3人，均必须穿与洁净室洁净度等级相适应的洁净工作服。

[ 2 ]施工工艺[ 2.1 ]工艺流程（1）调试前的准备工作：1）熟悉资料：系统调试前，调试人员应熟悉空调系统的全部设计资料，包括图纸和设计说明书，充分领会设计意图，了解各种设计参数、系统的全貌以及空调设备的性能及使用方法等。

熟悉送（回）风系统、供冷和供热系统、自动调节系统的特点，特别要注意调节装置和检验仪表所在位置。

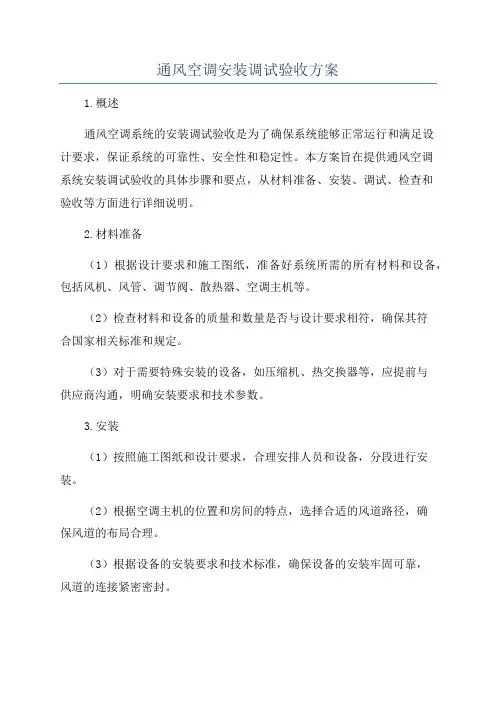

通风空调安装调试验收方案1.概述通风空调系统的安装调试验收是为了确保系统能够正常运行和满足设计要求，保证系统的可靠性、安全性和稳定性。

本方案旨在提供通风空调系统安装调试验收的具体步骤和要点，从材料准备、安装、调试、检查和验收等方面进行详细说明。

2.材料准备（1）根据设计要求和施工图纸，准备好系统所需的所有材料和设备，包括风机、风管、调节阀、散热器、空调主机等。

（2）检查材料和设备的质量和数量是否与设计要求相符，确保其符合国家相关标准和规定。

（3）对于需要特殊安装的设备，如压缩机、热交换器等，应提前与供应商沟通，明确安装要求和技术参数。

3.安装（1）按照施工图纸和设计要求，合理安排人员和设备，分段进行安装。

（2）根据空调主机的位置和房间的特点，选择合适的风道路径，确保风道的布局合理。

（3）根据设备的安装要求和技术标准，确保设备的安装牢固可靠，风道的连接紧密密封。

（4）在安装过程中，注意防火、防水和防腐蚀措施的执行，确保设备和系统的安全可靠。

4.调试（1）安装完成后，对系统进行初步调试，包括电气连接的检查和调试、设备的开启和运行。

（2）按照设计要求和工艺要求，对系统的各个部分进行调试，包括风机、风道、散热器和空调主机等。

（3）对于特殊设备，如压缩机、热交换器等，根据供应商的要求进行单独调试。

（4）在调试过程中，注意观察设备的运行情况和参数，及时发现和解决问题，确保系统的正常运行。

5.检查与验收（1）对于安装完成的系统，进行系统的检查和验收，包括设备的完好性、安全性和技术参数是否符合设计要求。

（2）对系统的各个部分进行综合检查，包括风机的转速和风量、风道的连接和密封、散热器的冷却效果等。

（3）对系统各部件的电气连接进行检查，确保连接牢固、电气参数正常。

（4）对系统进行正常运行的验证，包括设备的启动、运行和停止等。

（5）根据相关的标准和规定，制定系统的验收标准和报告，明确验收结果和意见。

6.完善和维护（1）根据验收结果和意见，进一步完善系统的技术参数和运行参数，确保系统的性能和效果。

通风与空调系统调试方案一、调试目标通风与空调系统的调试目标主要是确保系统运行稳定、正常，并能够满足室内的温度、湿度和空气质量要求。

具体目标包括：调试系统的工作模式，校准传感器，调整控制参数，保持空气流通和循环，确保空调系统正常运行，达到节能效果。

二、调试步骤和方法1.预调试准备：(1)对通风与空调系统进行必要的检查，确保设备完好无损，没有漏气、漏电等现象。

(2)清洁管道和过滤器，确保通风和空气循环畅通无阻。

(3)检查温湿度传感器和控制器，校准传感器，并确保传感器位置正确。

(4)检查通风和室内空调设备的运行状态，确保系统正常运行。

(5)准备必要的调试工具和设备，如温度计、湿度计、电流表等。

2.调试模式设置：根据室内的使用要求，调整通风与空调系统的工作模式。

常见的模式有制冷模式、制热模式、除湿模式和通风模式等。

根据不同的季节和使用环境，选择合适的工作模式，并确保系统能够正常切换工作模式。

3.传感器校准：根据室内的实际情况，对温湿度传感器进行校准。

通过将温湿度传感器与标准温湿度计进行比较，校准传感器的读数，确保传感器的准确性和精度。

将校准后的传感器与控制器连接，并进行测试，调整控制参数，确保控制器对传感器的读数进行正确的判断和控制。

4.调整控制参数：根据室内的温度、湿度和空气质量要求，调整通风与空调系统的控制参数。

包括设定温度、湿度上下限、湿度补偿等参数。

通过不断调整控制参数，使系统能够稳定工作，达到室内温湿度和空气质量的目标。

5.空气流通和循环：调试时特别需要注意空气的流通和循环情况。

确保通风设备能够有效地将新鲜空气引入室内，排出污染的空气。

同时，调整空调设备的风速、风向和风量，使空气能够充分流通和循环，保持室内空气的清新和干净。

6.确保空调系统正常运行：在调试过程中，需要不断观察和监测空调系统的运行情况。

特别注意系统的电流、电压和压力等参数是否正常。

查看设备是否有异常声响、漏水等现象。

如发现问题，及时调整和处理，确保系统的正常运行。

目录1．空调水系统工程界面及技术接口 (3)1.1通风空调系统 (3)1.1.1 变风量系统（V A V系统）的调试。

(3)1.1.2 定风量系统 (3)1.1.3 防排烟系统 (3)2. 系统调试方案 (3)2.1 空调水系统 (4)2.1.1 调试机构及人员 (4)2.1.2 调试工具 (4)2.1.3调试前提条件 (4)2.1.4 空调水系统原理介绍 (4)2.1.5 系统调试方法 (5)2.1.5.1 管道检查 (5)2.1.5.3 管道保温 (5)2.1.5.4 管道冲洗 (5)2.1.5.5 单机调试 (6)2.2 变风量系统 (7)2.2.1 调试机构及人员 (7)2.2.2 调试工具 (7)2.2.3 调试前提条件 (8)2.2.5 系统调试方法 (8)2.2.5.1 风管检查 (8)2.2.5.3 风管保温 (9)2.2.5.4 空调柜机的单机调试 (9)2.2.5.5 系统调试 (10)2.2.5.6 定风量系统 (11)2.3 防排烟系统 (12)2.3.1 调试人员 (12)2.3.2 调试工具 (12)2.3.3系统介绍调试前提条件 (12)2.3.4 系统介绍 (12)2.3.5 系统调试方法 (13)3. 调试应急措施及安全措施 (14)3.1 调试应急措施： (14)3.1.1 系统无法灌水 (14)3.1.2 启动后，水泵的出水量不大，水泵噪音过大 (15)3.1.3 系统风量远低于设计风量 (15)3.1.4 某一房间的温度过高 (15)3.2 安全措施： (15)附表1空调设备统计表 (15)附表2 通风空调试车表格 (15)附表3 通风空调调试计划 (16)通风专业调试方案1．空调水系统工程界面及技术接口机电安装单位主要负责空调水系统管道的安装、试压、保温、冲洗等工作。

制冷主机、冷冻水泵、冷却水泵的单机调试由厂完成,机电安装单位予以配合。

冷却塔的单机调试及电动阀门的单体调试由机电安装完成。

通风空调系统单机调试方案一、调试前准备工作1.确认系统设计和技术要求，了解系统的整体结构和各部件的功能。

2.确认调试所需的设备和仪器，包括温湿度计、电流表、压力表等。

3.安排调试人员，包括项目负责人、技术人员等。

二、调试步骤1.启动系统首先，按照系统的安装要求接通电源，确保系统能正常启动。

检查系统的开关、按钮和控制面板是否正常。

2.确认空气流通检查系统的通风管道是否畅通，确保空气能够正常流通。

观察系统内的通风装置是否正常工作，如风机、风道和排风装置等。

3.温度和湿度调节使用温湿度计测量空气的温度和湿度，与系统设定的目标进行比较。

调整系统的温度控制装置和湿度控制装置，使系统能够达到所需的温湿度要求。

4.空气质量调节使用空气质量检测仪器，测量空气中的CO2浓度、PM2.5浓度等。

根据调试结果，调整系统的新风量和空气过滤装置，确保空气质量符合要求。

5.能耗检测调整使用电流表等仪器，测量系统的能耗。

根据调试结果，调整系统的运行参数，减少能耗，提高系统的能效。

6.压力调节使用压力表等仪器，测量系统的压力。

根据调试结果，调整系统的压力控制装置，确保系统的压力稳定。

7.模拟故障调试模拟常见故障，如风机故障、风道堵塞等，并对系统进行故障诊断和修复。

8.调试记录对每一步的调试操作和结果进行记录，包括测量数据、调整参数等，以便于后续的故障排查和维护。

三、调试后工作1.系统交付根据调试结果，确保系统能够稳定运行，并正常交付使用。

2.编写调试报告3.整理和归档整理和归档调试过程中的相关数据和文档，以备后续维护和修复使用。

以上是通风空调系统单机调试方案的基本步骤，根据具体情况和要求，可进行适当的调整和补充。

调试过程要细致认真，确保系统能够正常运行，并符合设计要求。
