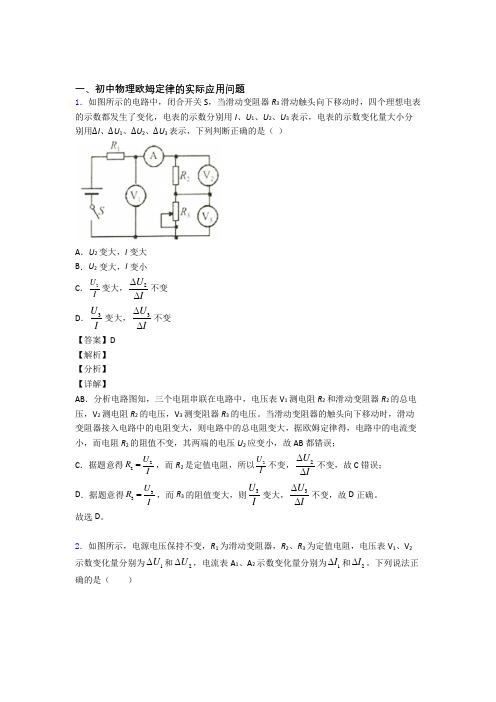

一、初中物理欧姆定律的实际应用问题1．如图所示的电路中，闭合开关S ，当滑动变阻器R 3滑动触头向下移动时，四个理想电表的示数都发生了变化，电表的示数分别用I 、U 1、U 2、U 3表示，电表的示数变化量大小分别用∆I 、∆U 1、∆U 2、∆U 3表示，下列判断正确的是（ ）A ．U 2变大，I 变大B ．U 2 变大，I 变小C ．2U I 变大，2U I ∆∆不变 D ．3U I 变大，3U I∆∆不变 【答案】D【解析】【分析】【详解】AB ．分析电路图知，三个电阻串联在电路中，电压表V 1测电阻R 2和滑动变阻器R 2的总电压，V 2测电阻R 2的电压，V 3测变阻器R 3的电压。
当滑动变阻器的触头向下移动时，滑动变阻器接入电路中的电阻变大，则电路中的总电阻变大，据欧姆定律得，电路中的电流变小，而电阻R 2的阻值不变，其两端的电压U 2应变小，故AB 都错误；C ．据题意得22U R I =，而R 2是定值电阻，所以2U I 不变，2U I ∆∆不变，故C 错误； D ．据题意得33U R I =，而R 3的阻值变大，则3U I 变大，3U I∆∆不变，故D 正确。
故选D 。
2．如图所示，电源电压保持不变，R 1为滑动变阻器，R 2、R 3为定值电阻，电压表V 1、V 2示数变化量分别为1U ∆和2U ∆，电流表A 1、A 2示数变化量分别为1I ∆和2I ∆。
下列说法正确的是（ ）A ．闭合开关S 1、S 2，向右调节滑片P ，A 1、A 2示数变小，且变化量相等B ．保持滑片P 位置不变，开关S 1保持断开，S 2由断开到闭合，A 1示数增大，V 2示数不变C ．断开开关S 1、S 2，向左调节滑片P ，V 1示数变大，V 2示数变小，A 1示数变小D ．断开开关S 1、S 2，向右适当调节滑片P ，R 2阻值等于2111U U I I ∆∆-∆∆ 【答案】AD【解析】【分析】【详解】A ．闭合开关S 1、S 2时，变阻器R 1和定值电阻R 2、R 3并联，电流表A 1测量的是干路电流，电流表A 2测量的通过变阻器R 1的电流，当向右调节滑片P 时，变阻器R 1的接入电阻变大，故其电流变小，即电流表A 2的示数变小；电流表A 1的示数为R 1、R 2、R 3所在的三条支路电流之和，R 2和R 3所在支路电阻不变，所以这两条支路的电流也未发生变化，所以A 1的示数因A 2的示数变小而变小，且两电流表示数变化量相等，故A 正确；B ．保持滑片P 位置不变， S 1和S 2都断开时，变阻器R 1和定值电阻R 2、R 3串联；S 1保持断开，S 2由断开到闭合时，定值电阻R 2、R 3以及电压表V 2同时被短路；从中可以看出开关S 1保持断开，S 2由断开到闭合时，电路中的总电阻变小，故总电流变大，即电流表A 1示数增大；同时电压表V 2短路，所以V 2示数从有到无，即它的示数会减小，故B 错误；C ．断开开关S 1、S 2时，变阻器R 1和定值电阻R 2、R 3串联，向左调节滑片P 时，变阻器R 1的接入电阻会减小，而R 2和R 3的电阻不变；电压表V 1示数为R 1和R 2两端电压之和，由串联电路的分压原理可知，其示数会减小；电压表V 2示数为R 2和R 3两端电压之和，其示数会变大；A 1示数为此串联电路中的电流，它会因为总电阻的减小而增大，故C 错误；D ．断开开关S 1、S 2，变阻器R 1和定值电阻R 2、R 3串联；当变阻器的滑片P 右移时，变阻器接入电路中的电阻变大，故电流表A 1的示数会变小。

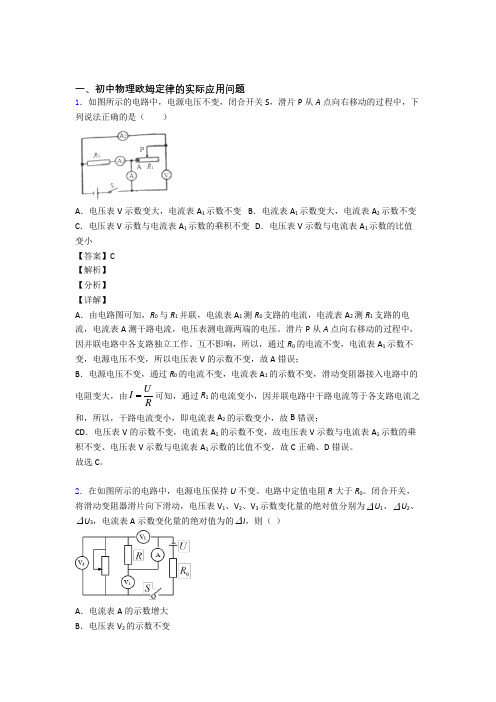

一、初中物理欧姆定律的实际应用问题1．如图所示的电路中，电源电压不变，闭合开关S，滑片P从A点向右移动的过程中，下列说法正确的是（）A．电压表V示数变大，电流表A1示数不变B．电流表A1示数变大，电流表A2示数不变C．电压表V示数与电流表A1示数的乘积不变D．电压表V示数与电流表A1示数的比值变小【答案】C【解析】【分析】【详解】A．由电路图可知，R0与R1并联，电流表A1测R0支路的电流，电流表A2测R1支路的电流，电流表A测干路电流，电压表测电源两端的电压。
滑片P从A点向右移动的过程中，因并联电路中各支路独立工作、互不影响，所以，通过R0的电流不变，电流表A1示数不变，电源电压不变，所以电压表V的示数不变，故A错误；B．电源电压不变，通过R0的电流不变，电流表A1的示数不变，滑动变阻器接入电路中的电阻变大，由UIR=可知，通过R1的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A2的示数变小，故B错误；CD．电压表V的示数不变，电流表A1的示数不变，故电压表V示数与电流表A1示数的乘积不变、电压表V示数与电流表A1示数的比值不变，故C正确、D错误。
故选C。
2．在如图所示的电路中，电源电压保持U不变。
电路中定值电阻R大于R0。
闭合开关，将滑动变阻器滑片向下滑动，电压表V1、V2、V3示数变化量的绝对值分别为∆U1、∆U2、∆U3，电流表A示数变化量的绝对值为的∆I，则（）A．电流表A的示数增大B．电压表V2的示数不变C ．∆U 2等于∆I ·R 0D ．∆U 1小于∆U 2【答案】AC【解析】【分析】【详解】A ．原电路中，R 0与滑动变阻器串联后再与R 串联，电流表测电路的电流，电压表V 3测变阻器的电压，V 1测R 的电压，电压表V 2测滑动变阻器与R 的总电压，将滑动变阻器滑片向下滑动，变阻器连入电路的电阻变小，由电阻的串联规律，电路的总电阻变小，由欧姆定律|U I R=，电流表示数变大，故A 正确； B ．根据U =IR ，故V 3示数变大，由串联电路电压的规律，V 2示数变小，B 错误； C ．由串联电路电压的规律，∆U 2等于电压表V 3的示数变化，由欧姆定律，电压表V 3的示数变化量()''30000U I R IR I I R I R ∆=-=-=∆⋅故C 正确；D ．∆U 2等于电压表V 3的示数变化∆U 3，由C 知30U I R ∆=∆⋅①而V 1示数的变化量为()''1U I R IR I I R I R ∆=-=-=∆⋅②因定值电阻R 大于R 0，由①②得∆U 1大于∆U 2故D 错误。
一、初中物理欧姆定律问题1．在如图所示的电路中，电源电压保持不变．闭合电键S，当滑动变阻器的滑片P向右移动时，则A．电流表A示数与电流表A1示数的差值变大B．电流表A示数与电流表A1示数的差值变小C．电流表A示数与电流表A1示数的比值变大D．电流表A示数与电流表A1示数的比值变小【答案】C【解析】【分析】【详解】AB. 滑动变阻器的滑片P向右移动的过程中,接入电路电阻变大,通过的电流变小,即电流表A1示数变小,但通过定值电阻R2的电流不变,电流表A示数与电流表A1示数的差值就等于通过定值电阻R2的电流,所以电流表A示数与电流表A1示数的差值不变，故A、B错误；CD.根据欧姆定律可知,I11UR=；干路电流IUR总=,电流表A示数与电流表A1示数的比值为1112121212+==+R R R RIR RI R RR R=总，因为R1在变大，所以比值变大，故C正确；D错误．2．如图所示的电路中，电源电压保持不变，R为定值电阻，当开关闭合时，标有“8V8W”的小灯泡L恰好正常发光；若保持定值电阻R不变，将L换成另一只标有“8V 4W”的小灯泡，闭合开关后，小灯泡工作时消耗的实际功率A．大于4W B．等于4W C．小于4W D．无法确定【答案】A【解析】【分析】【详解】根据公式可知，当额定电压相同时，额定功率越大，电阻越小，所以“8V 8W”的灯泡电阻小，“8V 4W ”的灯泡电阻大；根据串联电路电阻的分压特点可知，改接后，灯泡两端的电压变大，大于8V ，所以这只灯泡消耗的功率大于4W ．3．如图所示，电源电压恒为9V ，电压表的量程为0~3V ，电流表的量程为0~0.6A ，滑动变阻器的规格为“24Ω 0.8A ”，灯泡标有“3V 1.5W ”字样。
闭合开关，在电路安全的情况下（不考虑灯丝电阻的变化），则下列说法中正确的是（）A ．滑动变阻器的电阻允许调节的范围是0~24ΩB ．电流表示数的变化范围是0.1A~0.5AC ．电压表示数的变化范围是1V~3VD ．灯泡的最小功率是0.54W 【答案】D 【解析】 【详解】从图中可以看到，灯泡和滑动变阻器串联，根据电功率公式P UI =可知灯的额定电流是L L L 1.5W0.5A 3V P I U ===额额额 还可知道灯泡的电阻是L L L 3V6Ω0.5AU R I ===额额因为电压表的量程是0到3V ，所以当灯泡两端的电压是3V ，电路中的电流最大，大小是max L 0.5A I I ==额由此可计算得电路中的最小总电阻是min max 9V18Ω0.5AU R I ===总 那么滑动变阻器接入电路的最小阻值是L min min -18Ω-6Ω12ΩR R R ===滑总而当滑动变阻器接入电路的电阻最大时，灯泡两端的电压最小，电流也是最小的，电路是安全的，所以滑动变阻器的电阻允许调节的范围是12Ω~24Ω；电路中的最大总电阻是L max 6Ω24Ω30ΩR R R =+=+=总电路中的最小电流是minmax9V0.3A30ΩUIR===总所以电流表示数的变化范围是0.3A~0.5A；也可知道灯泡两端的电压最小值是Lmin min L0.3A6Ω 1.8VU I R==⨯=所以电压表示数的变化范围是1.8V~3V；当电路中电流最小时，灯泡的电功率最小，大小是()22Lmin min L0.3A6Ω0.54WP I R==⨯=故选D。
一、初中物理欧姆定律问题1．如图所示的电路图，R1与R2都是定值电阻，R3是一个滑动变阻器，当开关闭合后，滑动变阻器的滑片 P 向左滑动时，以下说法中正确的是（）A．电压表 V5示数的变化量与电流表示数的变化量比值不变B．电压表 V4的变化量与电流表示数变化量的比值变大C．电压表 V3示数的变化量与电流表示数的变化量比值变小D．电流表示数变大，表 V1、V2与电流表示数比值都不变，V3与电流表示数比值变大【答案】A【解析】【分析】【详解】闭合开关S后，三电阻串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，电压表V3测R3两端的电压，电压表V4测R1和R2两端的电压之和，电压表V5测R2和R3两端的电压之和，电流表测电路中的电流；A．由以上分析知U V5=U−U1=U−IR1，U V5′=U−U1′=U−I′R1△U V5= U V5− U V5′= U−IR1−( U−I′R1)=(I′−I) R1=△I R1即UV5=R1I故该比值保持不变，故A正确；B．同理可知U V4= U−U1−U2 =U−IR1−IR2，U V3′=U−U1′− U2′ =U−I′R1−I′R2△U V4= U V4− U V4′= U−IR1−IR2−( U−I′R1−I′R2)=(I′−I) R1+(I′−I) R2=△I (R1+ R2)即UV4= R1+ R2I故该比值保持不变，故B错误；C ．电源电压U = U V4+ U V3，故电压表 V 3 示数的变化量等于电压表 V 4 的变化量，则电压表 V 3 示数的变化量与电流表示数的变化量比值不变，故C 错误；D ．滑动变阻器的滑片 P 向左滑动时，接入电路中的电阻变小，电路中的总电阻变小，由I =U R 可知，电路中的电流变大，即电流表A 的示数变大，由U =IR 可知，定值电阻R 1和R 2两端的电压变大，即电压表V l 、V 2的示数变大；因为串联电路中的总电压等于各分电压之和，且R 1和R 2两端的电压变大，V 3等于电源电压减去R 1和R 2两端的电压，所以电压表V 3的示数变小，由R 1=1U I ， R 2=2U I ， R 3=3U I可知，电压表V 1、V 2与电流表示数之比不变，V 3与电流表示数比值变小，故D 错误。

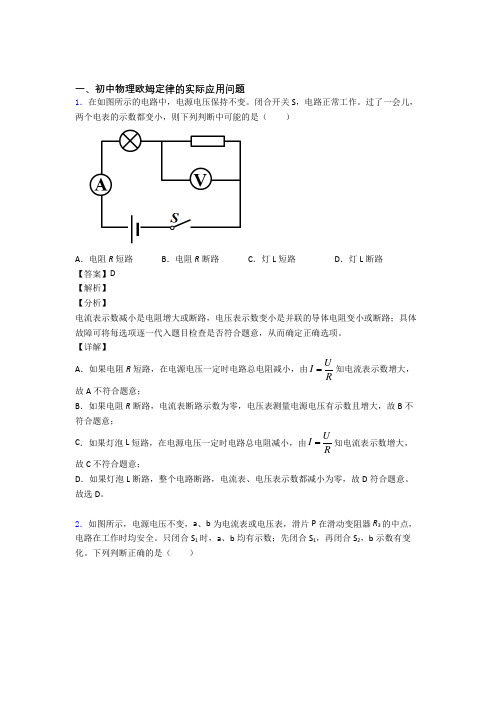

一、初中物理欧姆定律的实际应用问题1．在如图所示的电路中，电源电压保持不变。
闭合开关S，电路正常工作。
过了一会儿，两个电表的示数都变小，则下列判断中可能的是（）A．电阻R短路B．电阻R断路C．灯L短路D．灯L断路【答案】D【解析】【分析】电流表示数减小是电阻增大或断路，电压表示数变小是并联的导体电阻变小或断路；具体故障可将每选项逐一代入题目检查是否符合题意，从而确定正确选项。
【详解】A．如果电阻R短路，在电源电压一定时电路总电阻减小，由UIR=知电流表示数增大，故A不符合题意；B．如果电阻R断路，电流表断路示数为零，电压表测量电源电压有示数且增大，故B不符合题意；C．如果灯泡L短路，在电源电压一定时电路总电阻减小，由UIR=知电流表示数增大，故C不符合题意；D．如果灯泡L断路，整个电路断路，电流表、电压表示数都减小为零，故D符合题意。
故选D。
2．如图所示，电源电压不变，a、b为电流表或电压表，滑片P在滑动变阻器R3的中点，电路在工作时均安全。
只闭合S1时，a、b均有示数；先闭合S1，再闭合S2，b示数有变化。
下列判断正确的是（）A ．a 是电压表B ．先闭合S 1，再闭合S 2，b 示数可能变大C ．只闭合S 1，滑片P 向右滑动，b 示数的变化量大于a 示数的变化量D ．若将b 换成另一种电表，开关均闭合，滑片P 向左滑动，a 示数的变化量与b 示数的变化量的比值等于23R R +【答案】AC【解析】【分析】【详解】A ．若a 是电流表，当S 1闭合后，电源短路，所以a 是电压表，故A 正确；B ．只闭合S 1，电路为串联电路，三电阻串联，再闭合S 2，R 1被短路，如果b 是电流表，因为R 1和R 2一直被短路，电路总电阻不变，b 的读数不变。
如果b 是电压表，R 1被短路后，电压表测量的阻值变小，分得电压变小，读数变小，由题意可得，b 示数有变化，所以b 是电压表，示数一定变小，故B 错误；C ．只闭合S 1，电路为串联电路，a 测量R 2和滑动变阻器两端电压，b 测R 1和R 2两端电压，滑片P 向右滑动，阻值变小，则()()12b 12a 22=P PI R R U R R U I R R R R ∆+∆+=∆∆++ 分子不变，分母变小，所以∆U b ：∆U a 越来越大，所以b 示数的变化量大于a 示数的变化量，故C 正确；D ．若将b 换成另一种电表，即换成电流表，则R 1和R 2均被短路，a 测量滑动变阻器两端电压，b 测通过滑动变阻器的电流，所以ab 的比值为滑动变阻器的阻值，故D 错误。
一、初中物理欧姆定律问题1．灯泡L的电流随电压变化关系如图甲所示，现把灯泡L接入如图乙所示的电路中，电路中电源的电压保持不变，闭合开关S，滑动变阻器的滑片P向左滑动时，下列判断正确的是A．电路消耗的总功率保持不变B．电压表与电流表示数的比值变小C．电流表的示数增大，电压表的示数减小D．灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量【答案】D【解析】【分析】【详解】AC．灯与R串联，电压表测L的电压，电流表测电路的电流，滑动变阻器的滑片P向左滑动时，变阻器连入的电阻变小，电路的总电阻变小，由欧姆定律，电路的电流变大，根据 ，电路消耗的总功率变大；通过灯的电流变大，灯的电压变大，故AC错误；P UIB．由欧姆定律，电压表与电流表示数的比值即灯的电阻，如下所示，通过灯的电流随电压变大而变大，而且电压的增大量大于电流的增大量，由欧姆定律，灯的电阻变大，即电压表与电流表示数的比值变大，B错误；D．电路的总电阻变小，故灯泡电阻的增大量小于滑动变阻器接入电路电阻的减小量，即灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量，D正确。
故选D。
2．如图所示，电源电压不变，1R、2R为定值电阻，R为滑动变阻器，a、b是电流表或电压表，当只闭合开关S、S1时，a、b的指针均明显偏转，将位于中点的滑片P向左移动，a 的示数不变，b的示数有变化。
以下说法正确的是（）A ．b 可能是电流表、也可能是电压表B ．只闭合S 、S 2，移动滑片P ，则a 示数的变化量与b 示数的变化量的比值可能等于12R R +C ．若将b 换成另一种电表，只闭合S 、S 2，将滑片P 向右移动，2R 消耗的功率一定变大D ．若将a 与b 的位置互换，只闭合S 、S 2，则a 的示数与b 的示数的比值可能等于2R【答案】D【解析】【分析】【详解】A ．假设b 是电流表，a 是电流表，当只闭合开关S 、S 1时，R 与R 2并联接在电路中，a 、b 的指针均明显偏转，将位于中点的滑片P 向左移动，根据U I R=可知，a 的示数是不变的，b 的示数有变化，这种情况符合题意，所以b 可能是电流表；假设b 是电压表，a 是电流表，当只闭合开关S 、S 1时，有电流流过R 2，但没有电流流过R ，a 的指针明显偏转，b 表测的是电源电压，也明显偏转，但是将位于中点的滑片P 向左移动，根据U I R=可知，a 的示数是不变的，b 的示数是不变的，这种情况与题意不符合，所以这个假设不成立；假设b 是电压表，a 是电压表，当只闭合开关S 、S 1时，两个电压表测的都是电源电压，指针均明显偏转，但是将位于中点的滑片P 向左移动，电源电压不变，那么两表的示数是不变的，这情况与题意不符合，所以这个假设也不成立；综上所述，b 不可能是电压表，只能是电流表，A 错误；B ．假设b 是电流表，a 是电压表，当只闭合开关S 、S 1时，有电流流过b 表，b 表有示数，a 表测的是电源电压，也有示数，将位于中点的滑片P 向左移动，根据U I R=可知，b 的示数有变化，a 的示数是不变的，大小还是等于电源电压，这种情况符合题意，所以b 可能是电流表，a 可能是电压表；只闭合S 、S 2，这时R 1与R 串联，电压表a 测的是R 两端的电压，电流表测的是电路中的电流，则可知1U R I∆=∆，即电压表a 示数的变化量与电流表b 示数的变化量的比值等于R 1；当b 是电流表，a 是电流表时，只闭合S 、S 2，R 、R 2被短路，电路是R 1的简单电路，即使移动滑片P ，a 、b 两表的示数都不会变化；综上所述，a 示数的变化量与b 示数的变化量的比值不可能等于12R R +；B 错误；C ．把b 换成电压表，a 是电压表时，只闭合S 、S 2，R 1、R 2与R 串联，滑片P 向右移动，电阻变小，电路的总电阻变小，电流变大，根据22P I R =可知，R 2消耗的功率变大；如果把b 换成电压表，a 是电流表时，只闭合S 、S 2，R 被短路，R 1、R 2串联，滑片P 向右移动，电阻不变，电路的总电阻不变，电流不变，根据22P I R =可知，R 2消耗的功率不变；C 错误；D ．a 是电压表，b 是电流表时，若把a 与b 的位置互换，只闭合S 、S 2，R 被短路，R 1、R 2串联，电流表测电路中的电流，电压表测R 2两端的电压，那么a 的示数与b 的示数的比值是R 2；当a 、b 都是电流表时，若把a 与b 的位置互换，只闭合S 、S 2，R 、R 2被短路，只有R 1接在电路中，两电流表的示数相等，它们的比值是1；D 正确。
一、初中物理欧姆定律的实际应用问题1．如图所示，电源电压保持6V不变，电流表的量程为0~0.6A，电压表的量程为0~3V，定值电阻的规格为“10Ω0.5A”，滑动变阻器的规格为“20Ω 1A”。
闭合开关，为了保证电路安全，在变阻器滑片移动过程中，下列说法正确的是（）A．电阻R1消耗功率允许的变化范围为0.4W~0.9WB．电流表示数允许的变化范围为0.2A~0.5AC．电路消耗总功率允许的变化范围为l.2W~3WD．变阻器R2接入电路的阻值允许变化范围为2Ω~10Ω【答案】D【解析】【分析】滑动变阻器R2与定值电阻R1串联，电压表测滑动变阻器两端的电压，电流表测电路中电流；根据串联电路的分压原理（电阻越大，电阻两端的电压越高），当电压表的示数最大时，变阻器接入电路的电阻最大；当电流表的示数达到最大值时，变阻器接入电路的电阻最小；根据欧姆定律的应用可分别求出电路中的总电阻和滑动变阻器接入电路中的电阻值，同时可以确定电压表示数、电流表示数以及电路中总功率的变化。
【详解】由图知，R2与定值电阻R1串联，电压表测滑动变阻器两端的电压，电流表测电路中电流；AB．由题意知，当电压表的最大测量值为3V时，由串联电路特点知，此时定值电阻R1两端的电压U1=3V，由欧姆定律可得此时电路中的电流：1 2113V0.3A 10ΩUI I IR=====，因此电路中的最小电流为0.3A，故B错误；电阻R1消耗功率最小功率：1min13V0.3A0.9WP U I==⨯=，故A错误；C．电路消耗的最小功率：min 6V0.3A 1.8WP UI==⨯=；故C错误；D．此时滑动变阻器接入电路中的电阻最大：2max 2max3V10Ω0.3AURI===；当电路中的电流最大为0.5A 时，滑动变阻器接入电路中的电阻最小，由欧姆定律可知此时电路中的总电阻最小：min max 6V12Ω0.5AU R I ===总， 滑动变阻器接入电路中的电阻最小：min 1min 12Ω10Ω2ΩR R R =-=-=2总，则变阻器R 2接入电路的阻值允许变化范围为2Ω~10Ω，故D 正确。
一、初中物理欧姆定律的实际应用问题1．小明同学将定值电阻R与滑动变阻器接入电源电压不变的电路中，如图所示闭合开关S，各表均有一定示数，滑动变阻器的滑片向右滑动到某一位置过程中，电流表、电压表的示数变化量分别为△I、△U1、△U2．下列说法正确的是A．V1示数不变，V2示数变大B．V1示数变小，V1示数和电流表示数之比变小C．电流表示数变小，△U1和△I之比不变D．电流表示数变小，△U2和△I之比变小【答案】C【解析】【详解】A．在串联电路中，电阻具有分压作用。
滑动变阻器滑片向右移动过程中，滑动变阻器接入电路电阻增大，根据串联电路用电器两端电压与其阻值成正比知，滑动变阻器两端电压增大，即电压表V2示数增大，而电源电压一定，所以电压表V1示数减小。
此选项错误；B．由A知，电压表V1示数减小，但定值电阻阻值一定，所以V1示数和电流表示数之比不变，此选项错误；C．定值电阻阻值不变，滑动变阻器滑片向右移动过程中，滑动变阻器接入电路电阻增大，电路总电阻增大，电源电压一定，由欧姆定律知，电路电流减小，所以电流表示数减小。
滑片在不同位置时，定值电阻两端电压变化量与通过的电流变化量之比为R1，而R1是定值电阻，所以不变，此选项正确；D．由C可知，电流表示数减小。
滑片在不同位置时，其两端电压变化量与通过的电流变化量之比为R2，滑动变阻器滑片向右移动过程中，滑动变阻器接入电路电阻增大，所以△U2和△I之比变大；此选项错误。
2．如图，R1为定值电阻，滑动变阻器R2的最大阻值为20Ω，电源电压保持不变。
闭合开关后，将滑动变阻器的滑片从最左端滑到最右端的过程中，电压表V1的示数从10V变化到20V，电压表V2的示数从14V变化到34V，则下列说法中正确的是（）A．电源电压为34V B．电阻R1的阻值为12ΩC．电路中最小电流为1A D．灯L的阻值始终是4Ω【答案】AC【解析】【分析】【详解】由图可知灯泡L、定值电阻R1与滑动变阻器R2串联，电压表V1测定值电阻R1两端的电压，电压表V2测灯泡L与定值电阻R1两端的电压，所以灯泡两端电压等于电压表V2的示数减去电压表V1的示数。
一、初中物理欧姆定律问题1．如图所示的电路图中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P 向左滑动，下列说法正确的是：A．电流表A的示数变小，电压表V1的示数不变B．电流表A的示数变小，电压表V1的示数变大C．电压表V1与电压表V2的示数之和不变D．电压表V2与电流表A的示数之比不变【答案】A【解析】【分析】【详解】R1和R2是串联，V1测量的是电源电源，V2测量的是R2两端的电压，闭合开关S后，将滑动变阻器R2的滑片P向左滑动，电流表A的示数变小，电压表V1的示数不变所以A是正确的．2．如图所示的电路中，电源电压保持不变，R为定值电阻，当开关闭合时，标有“8V8W”的小灯泡L恰好正常发光；若保持定值电阻R不变，将L换成另一只标有“8V 4W”的小灯泡，闭合开关后，小灯泡工作时消耗的实际功率A．大于4W B．等于4W C．小于4W D．无法确定【答案】A【解析】【分析】【详解】根据公式可知，当额定电压相同时，额定功率越大，电阻越小，所以“8V 8W”的灯泡电阻小，“8V 4W”的灯泡电阻大；根据串联电路电阻的分压特点可知，改接后，灯泡两端的电压变大，大于8V，所以这只灯泡消耗的功率大于4W．3．如图甲所示的电路中，电源电压保持不变，闭合开关 S 后，滑片 P 从b端移动到 a端的过程中，电压表示数U与电流表示数I的关系图像如图乙所示，下列判断正确的是（）A．电源电压为 4V B．电路总功率的最大值为 2.4WC．R1电功率的最小值为 0.4W D．R2的最大阻值为10Ω【答案】C【解析】【详解】由图甲可知，两电阻串联，电压表测R2两端的电压，电流表测电路中的电流；当滑片于a 端时，其接入电路电阻为0，电路中的电流最大，由图乙可知I1=0.6A，由UIR=可得，电源的电压1110.6AU I R R==⨯…①当滑片于b端时，变阻器接入电路中的电阻最大，电路中的电流最小，由图乙可知，I2=0.2A，U2=4V，则滑动变阻器的最大阻值2224V=20Ω0.2AURI==故D错误；因串联电路中总电压等于各分电压之和，所以电源的电压21210.2A4VU I R U R=+=⨯+…②因电源的电压不变，由①②可得110.6A0.2A4VR R⨯=⨯+解得：R1=10Ω，电源的电压10.6A0.6A10Ω6VU R=⨯=⨯=故A错误；电路消耗的最大功率116V0.6A 3.6WP UI==⨯=故B错误；R1电路消耗的最小功率221210.2A10Ω0.4WP I R==⨯=（）故C正确。
中考物理欧姆定律全题型解析（答案含解
析）
欧姆定律一、单选题（共20题；共40分）
1、ab和cd是由同种材料制成的长度相同、横截面积不同的两端导体（Sab＜Scd），将它们并联后连入电路中，这两端导体两端的电压及通过它们的电流的大小关系是（）
A、Uab＞Ucd ，Iab＜Icd
B、Uab=Ucd ，Iab＞Icd
C、Uab＜Ucd ，Iab＜Icd
D、Uab=Ucd ，Iab＜Icd
2、在研究电流跟电压、电阻的关系实验中，当研究电流与电阻的关系时（）
A、调节滑动变阻器，使电路中的电流保持不变
B、调节滑动变阻器，使不同的定值电阻R两端的电压保持不变
C、使电阻R两端电压成倍数变化
D、每次测量时都要使电路中的电流成倍数变化
3、如图所示是同学们做电学实验使用的电路，同学们对此电路提出的以下说法中错误的是（）
A、采用此电路可以探究电流跟电压的关系，实验时要保持电阻R阻值不变
B、采用此电路可以测量电阻R的阻值，滑动变阻器在电路中能起到保护电路的作用
C、开关闭合后，当变阻器滑片由左向右滑动过程中，电
流表示数增大，电压表示数增大
D、开关闭合，进行电流表和电压表调换位置的操作，电路元件不能被烧毁
4、关于欧姆定律，下列说法正确的是（）
A、电阻越大，电流越小
B、电压越大，电流越大
C、电压为零，电阻也为零
D、以上说法都不对。
专题15欧姆定律及其应用1.（2020广东省）.做“探究电流与电阻的关系”实验时，可供选择的器材有：电压为6V 的电源，电流表（0~0.6A ），电压表（0~3V ），开关，阻值分别为5Ω、10Ω、15Ω 和20Ω的定值电阻各1个，最大阻值分别为10Ω和50Ω的滑动变阻器各1个，导线若干。
(1)如图所示的实验电路中，正确的是______，应选用最大阻值为______Ω的滑动变阻器；(2)若按图乙所示电路图连接好电路后，闭合开关，可观察到电流表的指针______（选填“向右”“反向”或“几乎不”偏转；(3)按正确电路图连接电路，闭合开关，电流表和电压表均有示数，但移动滑动变阻器的滑片时，两表的示数均保持不变，经判断是接线有误，错误可能是______；(4)纠正错误后，依次更换定值电阻，并控制定值电阻两端电压为2.5V 进行实验。
请将记录实验数据的表格补充完整。
①U______V 。
【答案】 (1). 甲 (2). 50 (3).几乎不 (4). 滑动变阻器下面的两个接线柱接入电路 (5). 2.5 (6).ΩR 电阻 (7). A I 电流 【解析】【详解】(1)[1]探究电流与电阻的关系，电阻、滑动变阻器、电流表串联于电路，电流表测整个电路的电流，电压表测电阻两端的电压；再根据电流表、电压表的接线方法知，实验电路中，正确的是甲。
[2]当接入阻值为20Ω的定值电阻时，其两端的电压不能超过3V ，根据串联电路分压的特点可得minmin 11R U R R U = 则变阻器接入电路的最小阻值为min 1min 11116V 3V 20Ω20Ω3VR U U U R R R U U --===⨯= 故选应选用最大阻值为50Ω的滑动变阻器。
(2)[3]由图乙知，电压表串联接入了电路，因电压表的内阻很大，接入电路时，相当于电路断路，故电流表的指针几乎不动。
(3)[4]按正确电路图连接电路，闭合开关，电流表和电压表均有示数，说明电路是通路，两表连接没有问题，但移动滑动变阻器的滑片时，两表的示数均保持不变，说明滑动变阻器以最大值接入了电路，即滑动变阻器下面的两个接线柱接入电路。
(4)①[5]探究电流与电阻的关系时，应保持电阻的两端的电压不变，本实验，电阻两端的电压控制在2.5V ，故2.5V U =②[6]由表格数据知，此格内容应为：ΩR 电阻。
③[7]因探究的是电流与电阻的关系，为了获得电流与电阻的关系，还应记录每次通过定值电阻的电流值，故表格内容为：A I 电流。
2.（2019广东省）如图所示，灯泡L 1、L 2的电阻分别为10Ω、20Ω，闭合开关S ，通过L 1、L 2的电流分别为1I 、2I ，它们两端的电压分别为1U 、2U ，则A. 1:I 2I ＝1:1，1:U 2U =2:1B. 1:I 2I ＝1:2，1:U 2U ＝1:1C. 1:I 2I ＝1:1，1:U 2U ＝1:2D. 1:I 2I ＝1:2，1:U 2U ＝1:2【答案】C【解析】【详解】由图可知：灯泡L1、L2串联；根据串联电路的电流特点可知，通过L1、L2的电流相等，即I1：I2=1：1；故BD错误；根据UIR可得它们两端的电压之比U1：U2=I1R1：I2R2=R1：R2=10Ω：20Ω=1：2，故A错误，C正确。
.如图为某兴趣小组设计的电子秤简易电路图，R x是压敏电阻，阻值随所受压力的增大而减小，R0是定值电阻。
测量时，电压表V的示数随所称量物体对压敏电阻的压力增大而增大。
请根据以上信息，在虚线框内将电路图补充完整。
（）【答案】【解析】【详解】根据题意，考虑到只有两个元件R x与R0，且要求电压表的示数发生变化，所以可以推断出电路结构应该是串联；又根据串联电路的电压规律知，要使电压表的示数随压力增大而增大，电压表不可能并接在压敏电阻R x两端，因为压力越大，R x越小，则R x两端的电压越小，所以电压表只能并接在R0两端。
电路图如下：。
3.（2019深圳市）.地磅工作时，重物越重，电表的示数就越大．下列四幅电路图中，R′是滑动变阻器，R是定值电阻．其中符合地磅工作原理的是（）A. B.C. D.【答案】B【解析】【详解】A．重物越重，滑片向下滑动，R’电阻变大，电路中电流变小，则电流表读数变小，不符合电表示数越大的要求，故A错误；B．重物越重，滑片向下滑动，R’电阻变小，电路中电流变大，则定值电阻R两端电压变大，电压表示数变大，故B正确；C．电流表把R’短路，电流不经过R’，所以无论重物怎么变化，电流表读数都不变，故C错误；D．电压表串联接入电路，电压表相当于测电源电压，读数不变，故D错误．4.（2019广州市）.小明按图甲所示电路图做实验，闭合开关，两表读数如图乙所示，L突然烧断，烧断后两表示数如图丙所示，定值电阻两端电压为U、流经定值电阻的电流为I.与L烧断前相比，烧断后A. U变大，I变大B. U变大、I变小C. U不变，I变小D. U不变，I不变【答案】A 【解析】【详解】L 烧断前，两表示数如图乙，U =1.6V ，流经定值电阻的电流为 1.6V U I R R==，烧断后电压表示数U =2.4V ，定值电阻不变，定值电阻两端电压U 变大，此时电流为' 2.4V 'U I R R==，可知流经定值电阻的电流变大，故A 正确．5.（2018广东省）.如1图所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P 从b 端滑到a 端，电压表示数U 与电流表示数I 的变化关系如2图所示，下列说法不正确的是（ ）A. 电源电压是9VB. 定值电阻R 阻值是6ΩC. 滑动变阻器的阻值范围是0～18ΩD. 若定值电阻R 出现接触不良时，电流表示数为0，电压表示数为9V 【答案】C 【解析】【详解】A. 如图当滑片到a 端时，只有定值电阻接入电路工作，此时电压表的示数即为电源电压，图2知，最大示数为9V ，即电源电压是9V ，故A 正确；B. 图2知，当定值电阻两端为9V 时，电流为1.5A ，所以定值电阻R 的阻值是：9V=6Ω1.5AU R I ==，故B 正确； C. 根据图2，当电压表示数为3V 时，电流为0.5A ，根据串联电路的分压特点，得滑动变阻器两端的电压为：9V-3V=6V ，所以滑动变阻器的最大阻值为：'6V'=12Ω0.5AU R I ==最小，故滑动变阻器的阻值范围是0～12Ω，故C 错误； D. 若定值电阻R 出现接触不良时，即电路断路时，电流表示数为0，此时电压表串联在电路中，能测出电源电压，所以电压表示数为9V ，故D 正确； 故C 错误，符合题意．的6.（2018广东省）如图所示，闭合开关时，电压表示数如图所示为___V ；将滑动变阻器的滑片P 向右移动时，电流表示数将_____,电压表示数将______.（后两空选填“变大”、“变小”或“不变”）【答案】 (1). 2.2 (2).不变 (3). 变大 【解析】如图所示，闭合开关时，电压表示数如图，使用小量程，分度值为0.1V ，读数为为2.2V ；如图滑片的一端与将滑动变阻器的滑片P 连接，向右移动时，测量的电阻部分变大，电压增大，所以电压表示数将变大；但电流表与滑动变阻器最大阻值串联，所以滑片移动时，接入电路的电阻是不变的，故电流表示数将不变．点睛：读懂电路图是关键，明确两电压表的并联情况，图中电压表并联在滑片与左端之间，这样连接时，滑片的移动不影响电路中电流的大小，但电压表的示数会变． 7.（2018广东省）.在“探究电流跟电压关系”的实验中：（1）如1图所示，甲为_____，乙为_____.（选填“电流表”或“电压表”）（2）用笔画线代替导线将2图中电路连接完整，要求实验过程中滑动变阻器的滑片从右向左移动.（导线不能交叉）_____（3）在实验操作过程中保持______不变，闭合开关时，调节滑动变阻器的滑片P 做了三组实验数据，如3图表所示，请根据该图表中数据在4图中进行描点连线_____.的（4）对实验数据进行分析，归纳出结论是____________________________.【答案】 (1). 电流表 (2). 电压表 (3). (4). 电阻R (5). (6). 当电阻一定时，通过导体的电流与导体两端的电压成正比【解析】（1）电流表串联在电路中作用，电压表并联使用．所以如1图所示，甲串联在电路中，应为电流表；乙与定值电阻并联，为电压表；（2）如图2，根据实验过程中滑动变阻器的滑片从右向左移动的要求，即滑片在右端时电阻最大，所以连接滑动变阻器的A接线柱到定值电阻的右端，根据电源由两节电池组成，电压不超过3V，故再连接电阻的右端到电压表的“3V”接线柱，如图：（3）研究电流与电压的关系，要保证电阻不变，多次改变电阻两端的电压，所以在实验操作过程中保持电阻R不变；根据该图表数据在4图中进行描点连线，得到电流与电压的关系图像如图：（4）对实验数据及所绘图像进行分析，去除误差的因素，电流随电压的升高而增大，所得图像为一直线，是成正比的，故结论为：电阻一定时，通过导体的电流与导体两端的电压成正比．8.（2018广东省）如图所示，已知定值电阻R1的阻值为30Ω，闭合开关时整个电路正常工作，两电流表的指针都指在同一位置，示数如图所示．（设电源电压保持不变）求：（1）电源电压U是多少？（2）通过定值电阻R2的电流是多少？（3）现用一个未知阻值的定值电阻R x替换电阻R1或R2，替换后只有一个电流表的示数发生了变化，请判断R x替换的是电阻R1还是R2．（4）此时替换后电流表示数减少了0.3A，求未知电阻R x的阻值．【答案】（1）9V；（2）1.2A；（3）R2；10Ω．【解析】【详解】（1）由电路图知，电流表A1测量R1的电流，电流表A测量干路的电流，且两电流表的指针都在同一位置，示数如2图所示，则R1的电流应按小量程读数，为0.3A；干路电流大，所以按大量程读数，为1.5A．并联时各支路电压等于电源电压，所以电源电压为：110.3A30Ω=9VU I R==⨯；（2）通过定值电阻R 2的电流为：21 1.5A 0.3A=1.2A I I I =-=-；（3）因为并联电路的各支路互不影响，所以替换R 2时，只有干路的电流变化，若替换R 1，则两个电流表的示数都会变化，所以替换的是R 2．（4）此时替换后电流表示数减少了0.3A ，即干路电流为：' 1.5A 0.3A=1.2A I =-则通过此电阻电流为：1' 1.2A 0.3A=0.9A X I I I =-=-未知电阻Rx 的阻值为：9V =10Ω0.9AX X U R I ==． 【点睛】解题的关键是明白电流表两个量程的倍数关系，即大量程是小量程的5倍，并能根据电路图确定电流表分别测量哪部分的电流，分清楚哪个电流大，哪个电流小，则题目可解．9.（2018深圳市）.如图所示，电源电压保持不变，闭合开关S ，当滑片P 向右移动时，下列说法错误的是（）A. 电压表表示数变大B. 电流表示数变小C. 灯L 亮度不变D. 电路的总功率变小 【答案】A 【解析】分析：图中滑动变阻器与灯并联，电流表测通过干路的电流，电压表测滑动变阻两端的电压，然后根据并联电路的特点和欧姆定律、电功率公式进行讨论．的解答：由电路图知，滑动变阻器与灯并联，电流表测通过干路的电流，电压表测滑动变阻两端的电压，并联电路各支路两端电压与电源电压都相等，所以移动滑片变阻器两端电压不变，即电压表示数不变；故A错误；滑片P向右移动时，滑动变阻器连入电路的电阻R滑增大，根据欧姆定律，通过它的电流减小，两支路间互不影响，所以灯泡电流不变，亮度不变；故C正确；又因为干路电流等于支路电流之和，所以电流表示数变小，故B正确；电路的总功率22U UP P PR R=+=+滑总灯滑灯，因R滑增大，R灯不变，且灯和滑动变阻两端的电压都等于电源电压，所以电路的总功率P总变小；故D正确；综上所述，BCD都正确，A错误．故选A．【点睛】动态电路变化的分析问题关键是：正确识别电路的连接关系，搞电表测哪些物理量，根据并联电路特点和欧姆定律即可解答．10.（2018深圳市）“探究电流与电阻的关系”实验中，老师提供了2节新干电池、电流表、电压表、开关、滑动变阻器、阻值为10Ω、20Ω和40Ω的定值电阻各一个以及导线若干：（1）请根据图甲，用笔画线将实物图（图乙）连接完整（要求导线不交叉，当滑片向右移动时，滑动变阻器的阻值变大）_________；（2）将滑动变阻器阻值调到最大处，闭合开关后，发现电压表有示数且接近电源电压，电流表无示数，其原因可能是______________________________________________．（3）排除故障后，更换不同定值电阻进行实验，测得数据填入下面表格．第一次电流表的示数如图丙所示，读数为__________A．实验过程中应保持电压表示数为__________V不变．（4）由表中数据可能：导体两端的电压一定时，通过导体的电流与导体的电阻成_______（选填“正比”或“反比”）．（5）根据表格中的数据判断所选用的滑动变阻器可能是_______（选填“A ”或“B”）． A ．“50Ω 0.5A” B．“10Ω 1A”【答案】 (1). (2). 定值电阻断路 (3). 0.2 (4).2(5).反比 (6). A 【解析】分析：（1）根据“当滑片向右移动时，滑动变阻器的阻值变大”这一要求把滑动变阻器连入电路； （2）若电流表没有示数，说明电路可能断路；电压表示数接近电源电压，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，由此判断出故障； （3）先看电流表量程，再读数，根据欧姆定律算出电压； （4）根据欧姆定律，分析表中数据得出结论；（5）根据表格中数据，用公式U IR =计算出导体两端的电压；根据串联电路电压的规律结合分压原理，求出当最大的定值电阻接入电路中时，滑动变阻器连入电路中最大阻值确定变阻器的规格．解答：（1）根据滑片向右移动时滑动变阻器的阻值变大可知，应将滑动变阻器的左下角接线柱连入电路，上面两个接线柱任选一个，答案如下图所示：（2）将滑动变阻器阻值调到最大，闭合开关，发现电压表有示数且接近电源电压，电流表无示数，说明电路为断路；电压表示数接近电源电压，说明电压表可以与电源的两极接通．则故障可能是定值电阻断路．（3）电流表使用的是0.6A 量程，此时示数为0.2A ，在研究电流与导体的电阻的关系时，电压是相同的，所以电压为0.2102U IR A V ==⨯Ω=；（4）由表中数据，根据欧姆定律0.2102R U IR A V ==⨯Ω=⋯=，即电流与电阻之积为一定值，故可得结论：在电压一定时，通过导体的电流与导体的电阻成反比．（5）由（4）知，电压表0.2102R U IR A V ==⨯Ω=⋯=；根据串联电路电压的规律，变阻器分得的电压为321R U U U V V V =-=-=滑，变阻器的电压为电压表示数的1 2V V倍，根据分压原理，当最大定值电阻连入电路中时，变阻器连入电路中的电阻为1 40202⨯Ω=Ω，即变阻器的最大阻值至少为20欧，因此选择滑动变阻器A ．故答案为(1). (2). 定值电阻断路 (3). 0.2 (4).2(5).反比 (6). A【点睛】解决本题的关键：一是知道滑动变阻器在本实验中的作用和使用，二是会根据控制变量法设计实验和分析实验数据得出结论．11.（2017深圳市）小明探究“电流与电压“的关系，设计的实验电路图如图1所示，已知电源电压为3V ，定值电阻R 1的阻值为5Ω．完成下列题目：①在记录数据时，小明由于粗心，忘记将第三组电压表示数填入表格，同学们可以帮忙算出这里的电压值应该为________V ．②接下来，小明利用上述电路原理图来探究“电流与电阻”关系，闭合开关后移动滑动变阻器式的电压表的读数为2V ，然后断开开关，将CD 间的电阻R 1从5Ω换成10Ω．再闭合开关，此时电压表的示数________（填“大于”、“小于”或“等于”）2V ，接下来小明应将滑动变阻器的滑片向________端（填“A”或“B”）移动．③最后小明在桌子上发现一个阻值未知的定值电阻，为了测量电阻阻值的大小，小明用这个定值电阻换掉原电路中的R1，调节滑动变阻器，电路中电表的示数如图2所示，测电压表的示数为________V，电流表示数为________A，通过计算可得此定值电阻的阻值为________Ω．小明认为这样通过一组数据直接计算的定值电阻阻值不准确，为了使得结果更加准确，他接下来应该________．【答案】（3）1.5；大于；B；2.0；0.5；4；调节滑动变阻器重复以下操作，多算几组定值电阻阻值，再求平均值【解析】（3）①由表格中的信息可知，在电阻不变的情况下，当电压变为原来的几倍时，电流就会变为原来的几倍，故表格中的数据为1.5V；②用5Ω的电阻完成实验后，然后将10Ω的电阻接入电路，则电压表的示数会变大，大于2V；要使电压表的示数不变，应增大滑动变阻器的阻值，增大滑动变阻器的电压，从而减小电压表的示数，故将滑片向B端滑动；③如图2所示，电压表采用了0～3V量程，最小分度为0.1V，因此示数为2.0V；电流表采用0～0.6A量程，最小分度为0.02A，因此示数为0.5A；电阻R的值为：R= = =4Ω；通过一组数据直接计算的定值电阻阻值不准确，实验中应通过调节滑动变阻器来多次测量定值电阻的阻值并取平均值，其目的是为了减小误差。
