变压器油理化特性表

变压器油引言：变压器是电力系统中不可或缺的设备，起着将电能从一电压等级转换为另一电压等级的重要作用。

为了确保变压器的正常运行和保护变压器的主要元件，如绕组和核心等，变压器油起着关键的作用。

本文将详细介绍变压器油的特性、功能和应用，以及其在变压器中的重要性。

一、变压器油的特性1. 绝缘性能：变压器油必须具备良好的绝缘性能，能有效地隔离变压器内部电气元件，如绕组和金属箔等，以防止电流漏电和放电。

2. 稳定性：变压器油在高温和高压的工作环境下应保持稳定，不易发生降解和氧化反应，并能长时间使用而不损失其性能。

3. 导热性：变压器油应具有良好的导热性能，能够快速将变压器内部产生的热量传导出去，以保持变压器的正常运行温度。

4. 抗氧化性：变压器油应具备一定的抗氧化能力，以防止油品在长时间高温下氧化降解，导致变压器产生故障和加速老化。

5. 抗高压性：变压器油要能承受高电压的电场强度，以防止电弧和击穿现象的发生，保持变压器的绝缘性能。

二、变压器油的功能1. 绝缘与冷却：变压器油在绕组和金属箔等电气元件之间形成良好的绝缘层，防止电气设备发生漏电和放电，同时还能有效地冷却变压器内部产生的热量。

2. 防腐与抗氧化：变压器油中的防腐剂和抗氧化剂能够保护变压器内部各种金属零件不被腐蚀和氧化，延长变压器的使用寿命。

3. 清洁和潮湿：变压器油具有一定的清洁和潮湿性能，可以清除变压器内部的杂质和水分，维护变压器的干燥和清洁状态，从而保持变压器的正常运行。

4. 防止击穿：变压器油的高抗压强度可以防止电压过高时产生击穿现象，保护变压器的正常工作。

三、变压器油的应用领域1. 电力系统：变压器油广泛应用于电力系统的高压变压器和低压变压器中，用于提供良好的绝缘和冷却效果，确保电力传输和配送的安全性和稳定性。

2. 工业领域：变压器油还用于一些特殊工业设备的绝缘和冷却，如发电机、变频器、电焊机等，保证工业设备的正常运行和性能稳定。

3. 铁路和交通系统：在铁路和交通系统的高压变压器和线路中也需要使用变压器油，以确保电能传输和供应的连续性和稳定性。

变压器油的标准：变压器绝缘油的常规试验项目(物理－－化学性质的项目)1》在20/40℃时℃比重不超过0.895(新油)。

2》在50℃时粘度(思格勒)不超过1.8(新油)。

3》闪光点(℃)不低于135(运行中的油不比新油降低5℃以上)。

4》凝固点(℃)不高于-25(在月平均最低气温不低于-10℃的地区，如无凝固点为-25℃的绝缘油时，允许使用凝固点为-10℃的油)。

5》机械混合物无。

6》游离碳无。

7》灰分不超过(%)0.005(运行中的油0.01)。

8》活性硫无。

9》酸价(KOH毫克/克油)不超过0.05(运行中的油0.4)。

10》钠试验的等级为2。

11》安定性：<1>氧化后的酸价不大于0.35。

<2>氧化后沉淀物含量(%)0.1。

12》电气绝缘强度(标准间隙的击穿电压)不低于(KV)：<1>用于35KV及以上的变压器(40)。

<2>用于6～35KV的变压器(30)。

<3>用于6KV以下的变压器(25)。

13》溶解于水的酸或殓无。

14》水分无。

15》在+5℃时的透明度(盛于试管内)透明。

16》tgδ和体积电阻(如果浸油后的变压器tgδ和C2/C50值增高则应进行测量)tgδ不超过(%)在20℃时为1(运行中为2)，在70℃时为4(运行中为7)，体积电阻(无规定值但应与最低值进行比较)。

绝缘油和SF6 气体gb5015020.0.1 绝缘油的试验项目及标准，应符合表20.0.1 的规定。

20.0.2 新油验收及充油电气设备的绝缘油试验分类，应符合表20.0.2 的规定。

表20.0.2 电气设备绝缘油试验分类20.0.3 绝缘油当需要进行混合时，在混合前，应按混油的实际使用比例先取混油样进行分析，其结果应符合表 20.0.1 中第8、11项的规定。

混油后还应按表20.0.2 中的规定进行绝缘油的试验。

20.0.4 SF6新气到货后，充入设备前应按国家标准《工业六氟化硫》GB12022 验收，对气瓶的抽检率为10%，其他每瓶只测定含水量。

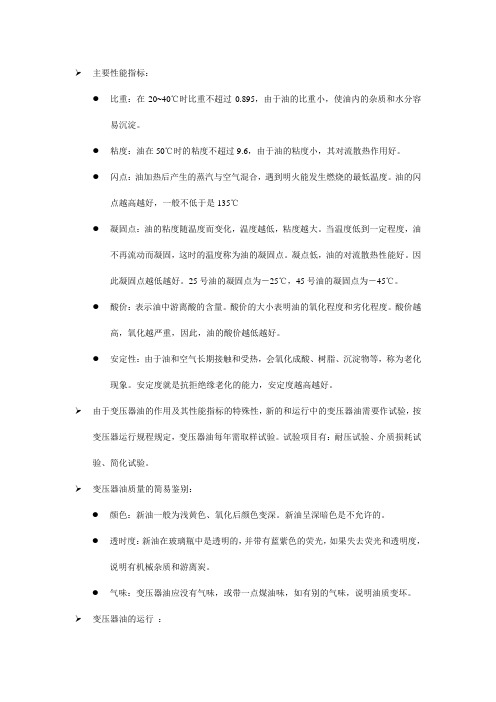

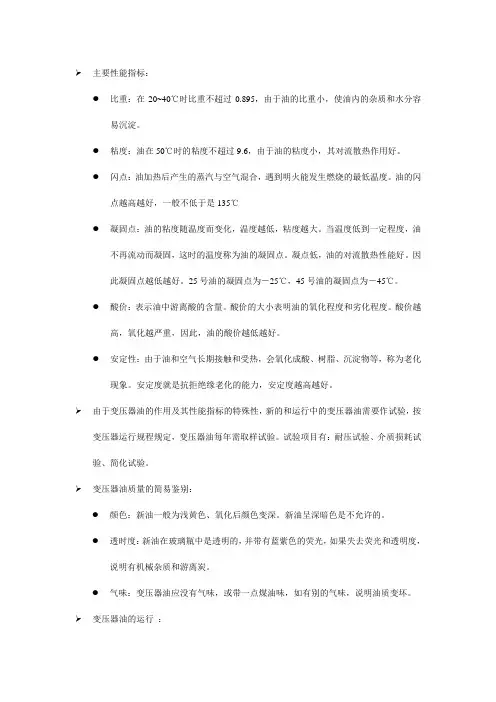

主要性能指标：●比重：在20~40℃时比重不超过0.895，由于油的比重小，使油内的杂质和水分容易沉淀。

●粘度：油在50℃时的粘度不超过9.6，由于油的粘度小，其对流散热作用好。

●闪点：油加热后产生的蒸汽与空气混合，遇到明火能发生燃烧的最低温度。

油的闪点越高越好，一般不低于是135℃●凝固点：油的粘度随温度而变化，温度越低，粘度越大。

当温度低到一定程度，油不再流动而凝固，这时的温度称为油的凝固点。

凝点低，油的对流散热性能好。

因此凝固点越低越好。

25号油的凝固点为－25℃，45号油的凝固点为－45℃。

●酸价：表示油中游离酸的含量。

酸价的大小表明油的氧化程度和劣化程度。

酸价越高，氧化越严重，因此，油的酸价越低越好。

●安定性：由于油和空气长期接触和受热，会氧化成酸、树脂、沉淀物等，称为老化现象。

安定度就是抗拒绝缘老化的能力，安定度越高越好。

由于变压器油的作用及其性能指标的特殊性，新的和运行中的变压器油需要作试验，按变压器运行规程规定，变压器油每年需取样试验。

试验项目有：耐压试验、介质损耗试验、简化试验。

变压器油质量的简易鉴别：●颜色：新油一般为浅黄色、氧化后颜色变深。

新油呈深暗色是不允许的。

●透时度：新油在玻璃瓶中是透明的，并带有蓝紫色的荧光，如果失去荧光和透明度，说明有机械杂质和游离炭。

●气味：变压器油应没有气味，或带一点煤油味，如有别的气味，说明油质变坏。

变压器油的运行：●检查储油柜和充油绝缘套管内油面的高度和封闭处有无渗漏油现象，以及油标内的油色是否透明。

●检查变压器上层油温。

正常时一般应在85℃以下。

●呼吸器应畅通，硅胶吸潮不应达到饱和。

●瓦斯继电器是否动作。

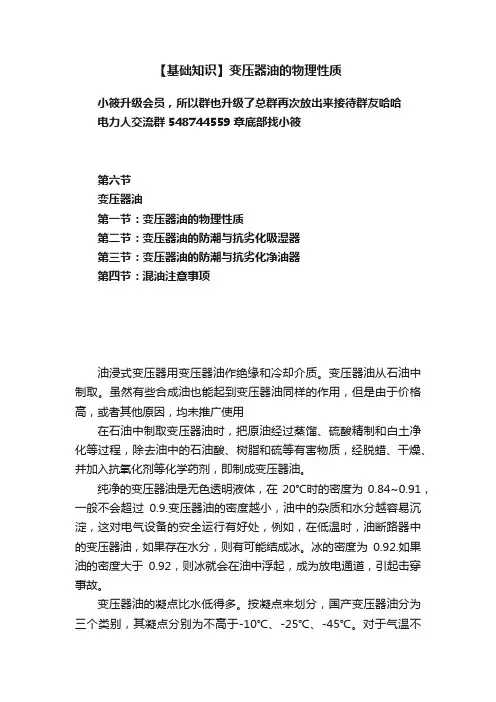

【基础知识】变压器油的物理性质小筱升级会员，所以群也升级了总群再次放出来接待群友哈哈电力人交流群 548744559章底部找小筱第六节变压器油第一节：变压器油的物理性质第二节：变压器油的防潮与抗劣化吸湿器第三节：变压器油的防潮与抗劣化净油器第四节：混油注意事项油浸式变压器用变压器油作绝缘和冷却介质。

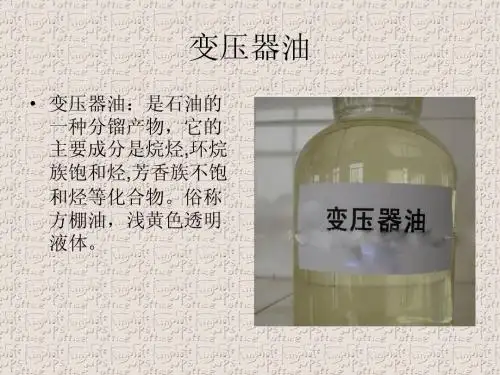

变压器油从石油中制取。

虽然有些合成油也能起到变压器油同样的作用，但是由于价格高，或者其他原因，均未推广使用在石油中制取变压器油时，把原油经过蒸馏、硫酸精制和白土净化等过程，除去油中的石油酸、树脂和硫等有害物质，经脱蜡、干燥、并加入抗氧化剂等化学药剂，即制成变压器油。

纯净的变压器油是无色透明液体，在20℃时的密度为0.84~0.91，一般不会超过0.9.变压器油的密度越小，油中的杂质和水分越容易沉淀，这对电气设备的安全运行有好处，例如，在低温时，油断路器中的变压器油，如果存在水分，则有可能结成冰。

冰的密度为0.92.如果油的密度大于0.92，则冰就会在油中浮起，成为放电通道，引起击穿事故。

变压器油的凝点比水低得多。

按凝点来划分，国产变压器油分为三个类别，其凝点分别为不高于-10℃、-25℃、-45℃。

对于气温不低于-10℃的地区，采用凝点不高于-10℃的变压器油，对于气温低于-10℃的地区，采用凝点不高于-25℃或-45℃的变压器油。

对于油浸电容式套管。

户外断路器、互感器用油。

规定为气温不低于-5℃的地区，凝点不应高于-10℃；气温不低于-20℃的地区，凝点不应高于-25℃；气温低于-20℃的地区，凝点不应高于-45℃变压器油的闪点一般要求不低于140℃，但是DB-45号油（凝点不高于-45℃）的闪点允许不低于135℃变压器油的介电系数约为2.1~2.3.有电工基础知识知道，电容量与介电系数成正比。

大容量变压器的主要绝缘电容（一、二次绕组之间的电容和一。

二次绕组各自的对地电容）都很大，因此，在测量绝缘电阻值后，必须充分接地放电。

变压器油性质对变压器使用性能的影响1、变压器油的物理特性（1）运动粘度：在重力作用下，流体流动的阻抗力称为运动粘度。

变压器的功能之一是进行热传导，并填充于绝缘材料之间，所以变压器油的粘度应该较低才能充分发挥这一功能作用。

粘度影响热传导，因此也影响设备温度的升高。

在较低温度下，较高的粘度会影响活动部件的运动速度，比如电路断路器、开关、负载抽头变换器机械部件、泵和调压器。

粘度还会影响变压器油的处理过程，比如脱水、脱气和过滤，还包括注入速度。

高粘度对设备在寒冷气候下的启动不利（例如备用变压器的更换）。

在变压器油的组成中，芳烃粘度最大，粘温性能最差（粘度指数低），石蜡烃（正构烷烃）粘度最小，粘温性能最好（粘度指数高），而环烷烃居中。

由于变压器油控制粘度的指标一般采用40℃运动粘度，因此用环烷基原油生产的变压器油由于粘度指数低，在使用温度下（80℃左右），具有较低的粘度，有利于传热和机械部件的运动，这是环烷基变压器油主要优点之一；但为了保证电气设备在低温下冷启动，变压器油规格中又规定了低温粘度不能太大，这又限制了变压器油粘度指数不能太低（粘度指数越低，在低温下粘度越大），因此并不是所有的环烷基原油都能生产优质变压器油，需要进行原料优选或改质。

（2）倾点（凝固点）：油品恰好能够流动的最低温度称之为油品的倾点，而油品不能流动的最高温度称之为凝固点简称凝点，两者均是衡量油品低温性能的指标，前者为西方国家广泛采用，而后者主要为前苏联采用，根据不同的油品倾点一般较凝点高2～6℃，粘度指数越低的油品，差别越大。

变压器油的凝点或倾点是一项相当重要的指标，对于气候寒冷的地区，低倾点或凝点具有特别重要的意义，因为低倾点或凝点能保证在这个气候条件下仍可进行循环，从而起到它的绝缘和冷却作用，特别是对断路器那样的执行机构的动作是很有好处的。

环烷基原油一般具有较低的凝点或倾点，在加工过程中，不经脱蜡即可生产倾点低于－45℃的变压器油，而石蜡基原油则难以生产，这也是环烷基变压器油主要优点之一，虽然在石蜡基变压器油中加入降凝剂可以降低其凝点或倾点，但这种改变并非改变其化学结构，只是破坏了蜡结晶的网状结构，在使用过程中，随降凝剂的降解，降凝剂的作用将丧失，将会给变压器的使用造成较大的安全隐患，因此，变压器油中一般不加入降凝剂。

变压器油的性能一．物理性能1．界面张力：界面张力是指油品与不相容的另一相（水）的界面上产生的张力。

界面张力对反应油质劣化产物和从固体绝缘材料中产生的可溶性极性杂质十分敏感，由在老化初期阶段，界面张力的变化是相当迅速的，到老化中期，其变化速度也降低，而油泥生成则明显增加。

因此，通过界面张力的大小，可以反应出新油的纯净程度和运行由的老化状况。

纯净变压器油与水的界面张力约为40~50mN m，而老化油与水的界面张力则较低，一般在25~35mN m左右，待油的界面张力降至19mN m以下时，油中就会有油泥析出2．闪点：闪点是变压器油使用中的重要的安全指标，它可鉴定油品发生火灾的危险性。

闪点降低表示油中有挥发性可燃气体产生，这些可燃气体往往是由于电气设备局部过热，电弧放电造成绝缘油在高温下裂解而产生的。

一般在不影响油的其他指标（黏度，密度）的情况下，闪点越高越好。

3．凝点（倾点）：凝点和倾点都是表征油品低温流动性的指标。

凝点是指液体油品在一定条件下，失去流动性的最高温度。

而倾点则是油品在一定条件下，能够流动的最低温度。

变压器油的低凝点与倾点对变压器油的应用具有非常重要的意。

如变压器凝点（倾点）低，则可在较低的环境温度下保持低黏度，而保证运行变压器内部的正常循环，确保绝缘和冷却效果。

其黏度随温度的下降而上升，直到成为半固体，此时油的冷却效果几乎为零，因此，对于在寒带运行的变压器来说，油品必须有较低的倾点。

4．黏度：油品的黏度对变压器的冷却效果有着密切的关系，黏度越低，油品的流动性越好，冷却效果也越好。

此外，低粘度有助于变压器油穿过窄油道，浸渍绝缘层，在绕组中充分循环。

5．密度：单位体积油品的质量成为油品的密度。

其单位为3kg cm，密度受温度影g cm或3响较大，因此使用时应注明温度。

我国统一规定，石油及其产品在20℃时的密度称为标准密度。

为了避免在寒冷的气候条件下，由于变压器油含水量较多而可能出现的浮水现象，变压器油的密度应不大于30.895g cm，通常情况下，变压器油的密度为30.8~0.9g cm。

变压器油的考核指标及性质A.2。

1 性质指标分类A.2.1.1 通常(按检测方法）分类a)物理性能：如外观、密度、粘度、闪点、倾点、界面张力等；b）化学性能:如氧化安定性、酸值、硫含量、水含量等;c)电气性能:如击穿电压、介质损耗因数、电阻率等。

A.2.1.2 IEC 60296—2003 分类方法a）功能特性：与绝缘和冷却功能相关的性质。

包括粘度、密度、倾点、水含量、击穿电压、介质损耗因数.b）精制与稳定性：受原油的类型、精制的质量及添加剂影响的性质。

包括外观、界面张力、硫含量、酸值、腐蚀性硫、抗氧化剂、2-糠醛含量.c）运行性能：油的长期运行条件和（或)对高电场应力和温度的反应相关的性能.包括氧化安定性、析气性等。

d) 健康、安全和环境因素:与人体健康、安全运行和环境保护相关的性质.包括闪点、密度、PCA（多环芳香烃）、PCB(多氯联苯）.A。

2。

2 性质指标及其意义A.2。

2.1 功能特性A。

2。

2。

1.1 粘度液体流动时内摩擦力的量度，粘度随温度的升高而降低。

标准规定在指定温度下用运动粘度评价变压器油，单位是mm2/s。

用粘度的上限值作为对冷却效果的保证。

随着温度升高油粘度下降,下降的速率取决于油的化学组分。

通常，用粘度指数来表示油品粘度随温度变化的特性,粘度指数高表明油品的粘度随温度变化较小.在变压器正常的工作温度下,环烷基油的粘度指数VI（Viscosity Index）低于石蜡基油，用环烷基油比用石蜡基油更有利于变压器的冷却.A。

2.2.1。

2 倾点（和凝点）倾点：在规定条件下，被冷却的试样能流动的最低温度，单位为℃。

凝点：试样在规定条件下冷却至停止流动的最高温度,单位为℃。

理论上，对同一油品两者是一致的，而实际上由于测定方法和条件不同两者之间有一定的差别,还因油品的组分和性能不同，其差值也有所不同，一般约差2℃～3℃。

显然油的凝点不是一般意义上的物理常数，其值与油的化学组分有关。

精心整理
25#变压器油
Qualityinspectionreport
概述：本产品是由石油是以石油馏份为原料，经精制后，加入抗氧化剂调化而成。

本产品执行国家标准。

┅产品介绍┅
本系列产品变压冷却性能良好，绝缘性能优良，较强的氧化性能。

主要用于330KV以下的变压器以及类似要求的电气设备。

┅包装·运输┅
200升镀锌铁桶（170kg）/散水槽罐车运输包装。

本系列产品的标志、包装、运输、贮存及交货验收按SH0164进行。

在运输、贮运过程中管道、容器和机泵应专
用。

贮运场地严禁烟火。

项目质量指标试验方法
外观透明、无悬浮物和机
械杂质
目测
密度（20℃）,kg/m3825.4 GB/T1884，1885 倾点，℃-36 GB/T3535
运动粘度（40℃），m㎡/S10.83 GB/T265
凝点，℃-- GB/T510
闪点（闭口）℃230 GB/T261
酸值mgKOH/g≤0.03 GB/T264
腐蚀性硫非腐蚀性SH/T0304
氧化安定性氧化后酸值mgKOH/g通过SH/T0206 氧化后沉淀%≤0.05
水溶性酸或碱无GB/T259 击穿电压（间距2.55mm交货时）KV≥75.6 GB/T507 介质损耗因数（90℃）≤0.005 GB/T5654 界面张力mN/m≥40 GB/T5641 水分mg/kg 报告SH/T0207 气味正常--。

变压器油一、变压器油的作用及主要性能指标1.变压器油的作用是：1）绝缘作用。

变压器油是流体，它能够充满变压器内各部件之间的任何空间，避免了各部件与空气接触受潮引起的绝缘降低。

由于变压器油比空气绝缘强度高，能使绕组与绕组之间、绕组与铁芯之间、绕组与油箱外壳之间等均保持良好的绝缘，增加了变压器的绝缘强度。

变压器油能使木质及纸绝缘保持原有的化学和物理性能，并使金属得到防腐蚀作用，使绝缘保持良好的状态。

2）散热作用。

在运行中，铁芯和绕组中由于损耗而产生的热量使变压器油温度升高，体积膨胀，因其比重减小而上升，经冷却装置冷却后，再进入变压器油箱底部，从而形成油的循环。

油循环使绕组和铁芯得到冷却，改善了运行条件。

2.变压器油的主要性能指标：1）比重。

油在20〜40℃时的比重不超过0.895。

由于油的比重小，使油中的杂质和水分容易沉淀。

2）黏度。

油在50℃时的黏度不超过9.6cSt。

由于油的黏度小，其对流散热作用较好。

3）闪点。

指油加热后产生的蒸气与空气混合，遇到明火能发生燃烧的最低温度。

闪点表示油的蒸发度，油的闪点越低，其蒸发度越高。

油的闪点越高越好，一般不应低于135 ℃。

4）凝固点。

油的黏度随温度而变化，温度越低，黏度越大。

当温度低到一定程度，油不再流动而凝固，这时的温度称为油的凝固点。

变压器油的标号表示油的凝固点温度。

凝固点低，油的对流散热性能好，因此凝固点越低越好。

5）酸价。

表示油中游离酸的含量。

酸价的大小表明油的氧化程度和劣化程度。

其大小用中和1克油中的全部游离酸所需要的氢氧化钾的毫克数（KOHmg/g）来表示。

油的酸价越低越好。

一般新油不应超过0. 05KOHmg/g,运行中的油不应超过0.4KOHmg/g。

6）酸、碱、硫及机械混合物。

这些杂质对电气设备的绕组、绝缘物、导线和油箱等都有腐蚀作用，含量越低越好。

7）安定度。

由于变压器油与空气长期接触和受热，会氧化成酸、树脂、沉淀物等，称为老化现象。

安定度就是指抗绝缘老化的能力，安定度越高越好。
