粉煤灰烧失量（%）试验取样方法一、粉煤灰烧失量（%）试验取样方法及数量以连续供应的200t相同等级的粉煤灰为一批，不足200t亦按一批论，粉煤灰的数量按干灰（含水率小于1%）的重量计算。
散装灰取样——从不同部位取15份试样，每份试样1~3kg，混合均匀，按四分法缩取比试验所需量大一倍的试样（称为平均试样）。
袋装灰取样——从每批中抽10袋，并从每袋中各取试样不少于1kg，混合均匀，按四分法缩取比试验所需量大一倍的试样（称为平均试样）。
二、试验方法：按四分法取样，准确称取1g试样，置于已灼烧恒重的瓷坩埚中，将盖斜置与坩埚上，防在高温炉内从低温开始逐渐升高温度，在950~1000℃以灼烧15~20min，取出坩埚，置于干燥器中冷至室温。
称量，如此反复灼烧，直至恒重。
三、计算：烧失量（%）S=(G1-G2)/G1*100G1烧前质量，G2烧后质量。
四、粉煤灰必试项目试验结果评定标准评定依据《用于水泥和混凝土中的粉煤灰》（GB1596-91），其品质指标应符合下表规定：烧失量（%）不大于Ⅰ级5% Ⅱ级8 % Ⅲ级15%三）、掺合料“混凝土中掺用矿物掺合料的质量应符合现行标准《混凝土矿物外加剂应用技术规程》DB/T1013-2004 J10364-2004《用于水泥和混凝土中的粉煤灰》GB/T1596-2005等的规定。
矿物掺合料的掺量应通过试验确定。
检查数量：按进场的批次和产品的抽样检验方案确定。
检查方法：检查出厂合格证和进场复验报告。
“混凝土生产中为改善其某些性能、调节混凝土强度等级、节约水泥材料、而加入的人造或工业废料及天然的矿物材料，称为混凝土掺合料。
其可分为活性掺合料和非活性掺合料。
活性掺合料是指某些自身具有水硬性的材料，如碱性粒化高炉矿渣、增钙液态渣、烧页岩灰等。
或者某些自身不具有水硬性，但经磨细与石灰或石灰和石膏拌合在一起，加水后能在常温下具有胶凝性的水化产物，既能在水中也能在空气中硬化，这种材料称为具有活性的水硬性材料，如酸性粒化高炉矿渣、硅粉、沸石粉、粉煤灰、烧页岩以及火山灰质材料，如火山灰、浮石、凝灰岩、硅藻土、蛋白石等。

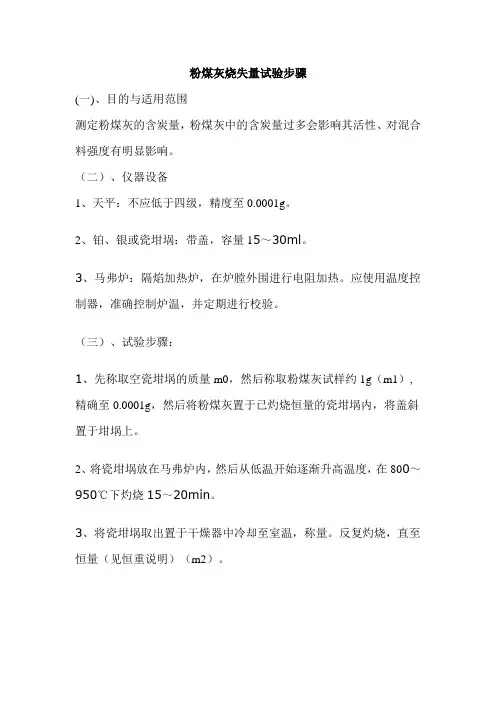

粉煤灰烧失量试验步骤
(一)、目的与适用范围
测定粉煤灰的含炭量，粉煤灰中的含炭量过多会影响其活性、对混合料强度有明显影响。
（二）、仪器设备
1、天平：不应低于四级，精度至0.0001g。
2、铂、银或瓷坩埚：带盖，容量15～30ml。
3、马弗炉：隔焰加热炉，在炉膛外围进行电阻加热。
应使用温度控制器，准确控制炉温，并定期进行校验。
（三）、试验步骤：
1、先称取空瓷坩埚的质量m0，然后称取粉煤灰试样约1g（m1）,精确至0.0001g，然后将粉煤灰置于已灼烧恒量的瓷坩埚内，将盖斜置于坩埚上。
2、将瓷坩埚放在马弗炉内，然后从低温开始逐渐升高温度，在800～950℃下灼烧15～20min。
3、将瓷坩埚取出置于干燥器中冷却至室温，称量。
反复灼烧，直至恒量（见恒重说明）（m2）。
恒重说明：经第一次灼烧、冷却、称量后，通过连续对每次15min 的灼烧，然后用冷却、称量的方法来检查恒定质量，当连续两次称量之差小于0.0005g时，即达到恒重。
（四）结果整理
粉煤灰烧失量的质量百分数X LOI按下式计算，准确至0.1%.
X LOI=((m1-(m2-m0))×100/m1
式中：X LOI----粉煤灰烧失量的质量百分数，%；
m0---空瓷坩埚的质量，g；
m1----粉煤灰试样的质量，g；
m2----灼烧后粉煤灰试样和瓷坩埚的合重，g。
取样方法和评定标准见GB 1596-2005。
粉煤灰烧失量（%）试验取样方法一、粉煤灰烧失量（%）试验取样方法及数量以连续供应的200t相同等级的粉煤灰为一批，不足200t亦按一批论，粉煤灰的数量按干灰（含水率小于1%）的重量计算。
散装灰取样——从不同部位取15份试样，每份试样1~3kg，混合均匀，按四分法缩取比试验所需量大一倍的试样（称为平均试样）。
袋装灰取样——从每批中抽10袋，并从每袋中各取试样不少于1kg，混合均匀，按四分法缩取比试验所需量大一倍的试样（称为平均试样）。
二、试验方法：按四分法取样，准确称取1g试样，置于已灼烧恒重的瓷坩埚中，将盖斜置与坩埚上，防在高温炉内从低温开始逐渐升高温度，在950~1000℃以灼烧15~20min，取出坩埚，置于干燥器中冷至室温。
称量，如此反复灼烧，直至恒重。
三、计算：烧失量（%）S=(G1-G2)/G1*100G1烧前质量，G2烧后质量。
四、粉煤灰必试项目试验结果评定标准评定依据《用于水泥和混凝土中的粉煤灰》（GB1596-91），其品质指标应符合下表规定：烧失量（%）不大于Ⅰ级5% Ⅱ级8 % Ⅲ级15%三）、掺合料“混凝土中掺用矿物掺合料的质量应符合现行标准《混凝土矿物外加剂应用技术规程》DB/T 1013-2004 J10364-2004《用于水泥和混凝土中的粉煤灰》GB/T1596-2005等的规定。
矿物掺合料的掺量应通过试验确定。
检查数量：按进场的批次和产品的抽样检验方案确定。
检查方法：检查出厂合格证和进场复验报告。
“混凝土生产中为改善其某些性能、调节混凝土强度等级、节约水泥材料、而加入的人造或工业废料及天然的矿物材料，称为混凝土掺合料。
其可分为活性掺合料和非活性掺合料。
活性掺合料是指某些自身具有水硬性的材料，如碱性粒化高炉矿渣、增钙液态渣、烧页岩灰等。
或者某些自身不具有水硬性，但经磨细与石灰或石灰和石膏拌合在一起，加水后能在常温下具有胶凝性的水化产物，既能在水中也能在空气中硬化，这种材料称为具有活性的水硬性材料，如酸性粒化高炉矿渣、硅粉、沸石粉、粉煤灰、烧页岩以及火山灰质材料，如火山灰、浮石、凝灰岩、硅藻土、蛋白石等。
水泥（粉煤灰）烧失量不确定度评定 15.2.1 试验方法与数学模型试验方法为GB/T176-1996《水泥化学分析方法》中规定的重量法。
烧失量即为水泥（粉煤灰）在950～1000℃灼烧15～20分钟后的质量损失，数学模型为：X=0121W W W W --式中： X ——水泥烧失量（%）W 1——水泥样质量+坩埚质量（g ）W 2——灼烧恒重后水泥残留物质量+坩埚质量（g ） W 0——空坩埚恒重后的质量（g ）15.2.2 不确定度评定步骤8.2.2.1 不确定度来源分析与估算采用B 类评定。
不确定度来源主要为称量误差及坩埚灼烧后的重量变化，根据以前的试验数据及经验估计出各分量的相对标准差：a) W 1的称量误差，用万分之一天平称量，其相对标准差为：σ1=0.0005/W 1b) W 2的称量误差，用万分之一天平称量，其相对标准差为：σ2=0.0005/W 2 c) W 0的称量误差，用万分之一天平称量，其相对标准差为：σ0=0.0005/W 0 d) 虽然试验规范规定先把坩埚灼烧至恒重后再进行试验，但实际上所谓“恒重”后的坩埚，在高温下灼烧后还是会有微小的重量变化，由此而来了试验结果的误差，因此，还应加上一个坩埚的重量变化修正值的标准差ΔW 。
一般样品经两次灼烧后可达到恒重，根据经验估计两次灼烧灼烧后坩埚的重量变化最大为0.0008g 。
则相对标准差为00.0008W15.2.2.2 不确定度评定步骤各分量的灵敏系数为：a) C 1=1W X ∂∂=()2010W W W -- b) C 2=2W X ∂∂=011W W --c) C 0=0W P ∂∂=()20121W W W W -- d) C ΔW =W P∆∂∂=-011W W -由于各分量互不相关，合成方差为：U C 2=（C 1σ1）2+（C 2σ2）2+（C 0σ0）2+（C ΔW σΔW）2合成标准不确定度即为：U C正态分布下，当置信概率为97%时，包含因子k=2.58 测量水泥（粉煤灰）烧失量的扩展不确定度为：U 扩=kU C。
