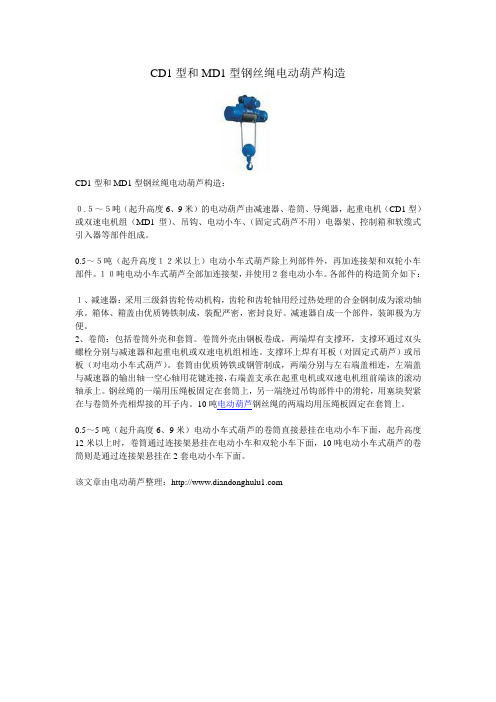

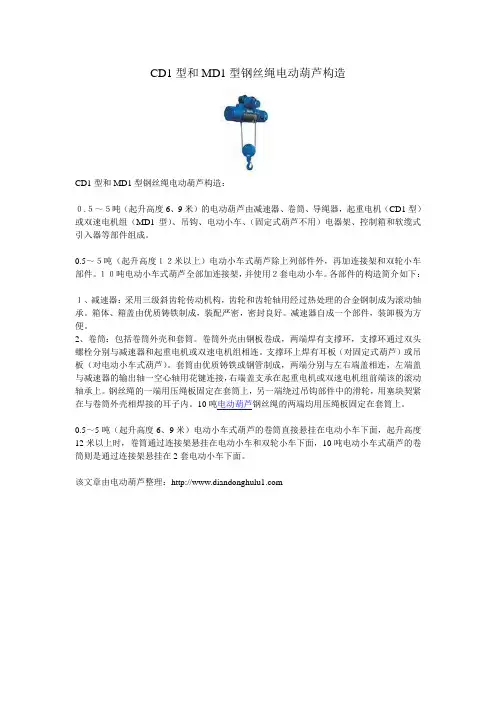

CD1型和MD1型钢丝绳电动葫芦构造
CD1型和MD1型钢丝绳电动葫芦构造：
０.５～５吨（起升高度6、9米）的电动葫芦由减速器、卷筒、导绳器，起重电机（CD1型）或双速电机组（MD1型）、吊钩、电动小车、（固定式葫芦不用）电器架、控制箱和软缆式引入器等部件组成。
0.5～５吨（起升高度１２米以上）电动小车式葫芦除上列部件外，再加连接架和双轮小车部件。
１０吨电动小车式葫芦全部加连接架，并使用２套电动小车。
各部件的构造简介如下：
１、减速器：采用三级斜齿轮传动机构，齿轮和齿轮轴用经过热处理的合金钢制成为滚动轴承。
箱体、箱盖由优质铸铁制成，装配严密，密封良好。
减速器自成一个部件，装卸极为方便。
2、卷筒：包括卷筒外壳和套筒。
卷筒外壳由钢板卷成，两端焊有支撑环，支撑环通过双头螺栓分别与减速器和起重电机或双速电机组相连。
支撑环上焊有耳板（对固定式葫芦）或吊板（对电动小车式葫芦）。
套筒由优质铸铁或钢管制成，两端分别与左右端盖相连，左端盖与减速器的输出轴一空心轴用花键连接，右端盖支承在起重电机或双速电机组前端该的滚动轴承上。
钢丝绳的一端用压绳板固定在套筒上，另一端绕过吊钩部件中的滑轮，用塞块契紧在与卷筒外壳相焊接的耳子内。
10吨电动葫芦钢丝绳的两端均用压绳板固定在套筒上。
0.5～5吨（起升高度6、9米）电动小车式葫芦的卷筒直接悬挂在电动小车下面，起升高度12米以上时，卷筒通过连接架悬挂在电动小车和双轮小车下面，10吨电动小车式葫芦的卷筒则是通过连接架悬挂在2套电动小车下面。
该文章由电动葫芦整理：。
CD1、MD1型钢丝绳式电动葫芦操作维护手册一、使用维护1.新安装或经拆检后安装的电动葫芦，首先应进行空车试运转数次。
但在未安装完毕前，切忌通电试转。
2.在正常使用前应进行以额定负荷的125%，起升离地面约100毫米，10分钟的静负荷试验，并检查是否正常。
3.动负荷试验是以额定负荷重量，作重复升降与左右移动试验，试验后检查其机械传动部分，电器部分和连接部分是否正常可靠。
4.在使用中，绝对禁止在不允许的情况下，及超过额定负荷和每小时额定合闸次数（120次）的情况下使用。
5.安装调试和维护时，必须严格检查限位装置是否灵活可靠，当吊钩升至上极限位置时，吊钩外壳到卷筒外壳之距离必须大于50mm（10t、16t必须大于120mm）。
当吊钩降至下极限位置时应调整卷筒上钢丝绳安全圈，有效安全圈必须在2圈以上。
6.不允许同时按下两个使电动葫芦按相反方向运动的手电门按钮。
7.工作完毕后必须把电源的总闸拉开，切断电源。
8.电动葫芦应由专人操纵，操纵者应充分掌握安全操作规程，严禁歪拉斜吊。
9.在使用中必须由专门人员定期对电动葫芦进行检查，发现故障及时采取措施，并仔细加以记录。
10.调整电动葫芦制动下滑量时，应保证在额定载荷下，制动下滑量S≤V/100（V为负载下一分钟内稳定起升的距离）。
11.钢丝绳的报废标准：钢丝绳的检验和报废应按GB/T5972-1986《起重机械用钢丝绳检验和报废实用规范》执行。
12.电动葫芦使用中必须保持足够的润滑油，并保持润滑油的干净，不应含有杂质和污垢。
13.钢丝绳上油时应该使用硬毛刷或木质小片，严禁直接用手给正在工作的钢丝绳上油。
14.电动葫芦不工作时，不允许把重物悬于空中，防止零件产生永久变形。
15.在使用过程中，如果发现故障，应立即切断主电源。
16.使用中应特别注意易损件情况。
17.10吨、16吨葫芦在长时间连续运转后，可能出现自动断电现象，这属于电机的过热保护功能，此时可以下降，过一段时间，待电机冷却下来后即可继续工作。
CD/MD型钢丝绳式电动葫芦说明书中国天津起重设备有限公司前言尊敬的客户：您好，感谢您使用我公司产品，请您在安装使用之前一定要仔细阅读本说明书，以帮助您正确安装，使用该产品。
希望您提出宝贵意见。
多谢！目录1. 产品一般介绍....................................................... 错误!未定义书签。
2. 安装说明........................................................... 错误!未定义书签。
3. 维护保养........................................................... 错误!未定义书签。
4. 型号说明........................................................... 错误!未定义书签。
5. 主要性能参数及结构尺寸............................................. 错误!未定义书签。
6. 备件图............................................................. 错误!未定义书签。
7. 轴承表............................................................. 错误!未定义书签。
8. CD和MD型电动葫芦的选择............................................. 错误!未定义书签。
9. 附图............................................................... 错误!未定义书签。
1. 产品一般介绍CD 和MD 型电动葫芦，它具有重量轻、结构简单、形式新颖、工作平稳等特点，当带有运行小车时，它可以在水平方向做直线往复运行和曲线循环运行，既可以在工字钢做成的架空轨道上使用，也可以与其它金属结构配套成为电动或手动单梁、双梁、悬臂、龙门以及堆垛等起重机。
CD1、MD1、HC型电动葫芦使用说明书新乡市中原起重机械总厂有限公司目录I 适用范围 (3)II结构及工作原理 (5)III安装 (11)IV检查与试验 (16)V注意事项与故障排除 (17)I 适用范围CD1型钢丝绳式电动葫芦是一种轻小型起重设备，它可以安装在单梁桥式起重机或直的、带曲线的单轨悬挂工字梁上吊运重物，亦可（选用固定式）直接将葫芦安装在固定支撑上，作垂直的或不同角度的卷扬起吊用。
本产品结构紧凑，轻巧，使用维修方便，是工矿企业、铁道、码头、仓库中常用的起重设备，其结构见图1，基本参数见表1。
本产品的工作环境温度为-20～＋40℃，它不适用于在有爆炸危险、火灾危险、充满酸性或其它有腐蚀性气体以及相对湿度大于85％的场所里工作。
不允许用来载人，操作使用应严格按GB6067-85《起重机械安全规程》及ZBJ80013.7-89《钢丝绳电动葫芦安全规程》执行。
如在露天场所使用，应设置防护装置，免受潮湿。
本产品负载持续率FC25％。
起动次数120次/h。
本系列产品的型号规定如下：II结构及工作原理CD1型电动葫芦主要结构，一为起升机构，二为运行机构（固定式则无），三为电器装置。
一、起升机构由锥形转子起升电动机（1）（图2）、通过联轴器（4）、经减速器（11）的齿轮传动到空心轴（10）、驱动卷筒（9）旋转，使绕在卷筒上的钢丝绳带动吊钩装置上升或下降。
起升高度H=6m者用一个弹性联轴器（4），以联结电机轴（3）和减速器的输入轴（8），此联轴器由一个高强度的夹布橡胶轮胎圈和两个带花键的半联轴器组成，能吸收冲击负荷和补偿安装误差。
导绳装置（5）防止钢丝绳乱绕。
H＞9m增加一中间轴（6）和一刚性联轴器（7）H＞18m者、配一支持架（2）（与右端盖做成一体），防止因中间轴太长，运转不平稳或抖动弯曲而损坏。
减速器（图3）采用三级外啮合斜齿轮传动机构。
齿轮及传动轴用合金钢制造，经渗碳热处理，强度高，耐磨性好。
南京起重机械总厂NANJING HOISTING MACHINERY GENERAL WORKS CO.,LTD《地球牌》CD I、MD I 型钢丝绳电动葫芦性能、质量说明产品执行标准通过ISO9001质量体系认证生产许可证号Q/3201NQZ015.1-2004 NCQS601.2002 XK06-106 3029目次前言……………………………………………………………1 概述……………………………………………………………… ( 1 )2 主要结构及工作原理…………………………………………… ( 2 )3 安装与调整 (20)4 检查与试验 (21)5 注意事项与故障排除 (22)前言南京起重机械总厂是国有大中型企业,拥有最优秀的研发技术队伍、高素质的员工、先进的生产工艺、精良的设备组合、ISO9001完备的质量体系,是电动葫芦行业的常务副理事长单位。
《地球牌》电动葫芦以其近五十年的制造经验和不断学习、引进的国际先进技术确保其性能技术先进、使用安全、运行稳定、经济可靠并创下骄人的国内外销售业绩，成为知名品牌起重产品，在广大客户的认可和支持下，我厂在各个方面都上了一个新的台阶，并将国外先进同行作为我们的竞争和学习目标，同时引领着国内电动葫芦行业的发展方向。
1概述1.1 产品主要用途及适用范围CD I 、MD I 型钢丝绳电动葫芦是一种广泛用于工矿企业、铁道、码头、仓库等场所吊运重物的起重设备。
它结构紧凑、外型较小、使用维修方便。
既可安装在单梁桥式起重机上,也可安装在直的、或带曲线的悬挂工字梁（单轨）上吊运重物，亦可（选用固定式）用于电动葫芦双梁桥式起重机上作起升机构使用，并可与简易龙门起重机配套或将电动葫芦固定安装作卷扬起吊用。
1.2 安全及工作环境条件本产品的工作环境温度为-20℃～+40℃,它不适用于在有爆炸危险、火灾危险、充满酸性或其它有腐蚀性气体以及相对湿度大于85%的场所里工作。
不允许用来载人。
CD1、MD1、HC型电动葫芦使用说明书新乡市中原起重机械总厂有限公司目录I 适用范围 (3)II结构及工作原理 (5)III安装 (11)IV检查与试验 (16)V注意事项与故障排除 (17)I 适用范围CD1型钢丝绳式电动葫芦是一种轻小型起重设备，它可以安装在单梁桥式起重机或直的、带曲线的单轨悬挂工字梁上吊运重物，亦可（选用固定式）直接将葫芦安装在固定支撑上，作垂直的或不同角度的卷扬起吊用。
本产品结构紧凑，轻巧，使用维修方便，是工矿企业、铁道、码头、仓库中常用的起重设备，其结构见图1，基本参数见表1。
本产品的工作环境温度为-20～＋40℃，它不适用于在有爆炸危险、火灾危险、充满酸性或其它有腐蚀性气体以及相对湿度大于85％的场所里工作。
不允许用来载人，操作使用应严格按GB6067-85《起重机械安全规程》及ZBJ80013.7-89《钢丝绳电动葫芦安全规程》执行。
如在露天场所使用，应设置防护装置，免受潮湿。
本产品负载持续率FC25％。
起动次数120次/h。
本系列产品的型号规定如下：II结构及工作原理CD1型电动葫芦主要结构，一为起升机构，二为运行机构（固定式则无），三为电器装置。
一、起升机构由锥形转子起升电动机（1）（图2）、通过联轴器（4）、经减速器（11）的齿轮传动到空心轴（10）、驱动卷筒（9）旋转，使绕在卷筒上的钢丝绳带动吊钩装置上升或下降。
起升高度H=6m者用一个弹性联轴器（4），以联结电机轴（3）和减速器的输入轴（8），此联轴器由一个高强度的夹布橡胶轮胎圈和两个带花键的半联轴器组成，能吸收冲击负荷和补偿安装误差。
导绳装置（5）防止钢丝绳乱绕。
H＞9m增加一中间轴（6）和一刚性联轴器（7）H＞18m者、配一支持架（2）（与右端盖做成一体），防止因中间轴太长，运转不平稳或抖动弯曲而损坏。
减速器（图3）采用三级外啮合斜齿轮传动机构。
齿轮及传动轴用合金钢制造，经渗碳热处理，强度高，耐磨性好。
一、型号、用途和适应范围本系列电动葫芦是在CD1型电动葫芦的基础上改进设计的轻小型起重设备，有 CD和MD种型号。
CD型0.5t-5t电动葫芦起升速度(8m/min)；MD型0.5t-5t 起升速度(8m/min)和(0.8 m/min)，CD型10t 起升速度 (7 m/min)；MD型10t起升速度 (7 m/min)和(0.7 m/min)，CD104型16(20)t 起升速度 (3.5 m/min)；MD104型16(20)t起升速度 (3.5 m/min)和(0.35 m/min)。
(二)用途CD和MD电动葫芦( 以下简称葫芦)用于安装在架空工字钢轨道（直线、曲线）上或固定在构架上，吊运各种重物。
常与电动单梁、电动双梁桥式、葫芦门式起重机等配套。
广泛使用于工厂、矿山、铁路、码头、仓库及服务性行业。
是一种能适应多种工况使用的起重设备，它尤能胜任下列工作：1、用于公共设施、建筑起吊搬运……2、用于机械加工工厂，设备安装、机床上零部件的装卸，成品的搬运……3、用于流水线生产……4、用作简单的升降设备，搬运物品、提升货物……(三)适应范围CD、MD 型电动葫芦是一般用途的钢丝绳式电动葫芦，基准工作级别M3，接电持续率为25%，每小时的等效起动次数不超过120次。
葫芦主电路的额定电压为交流380伏，额定频率为50赫。
葫芦的工作环境温度为–25℃～+40℃。
葫芦不适应于充满腐蚀性气体或相对湿度大于85%的场所，不能代替防爆葫芦，不宜吊运熔化金属或有毒、易燃易爆物品。
二、结构原理本电动葫芦由锥形转子电动机、减速器、卷筒装置、联轴器、导绳器、吊钩装置、电动小车、驱动装置和电器等部件组成。
各部件在结构上可以相对独立，维修调整方便。
1、ZD 1型三相交流锥形转子电动机为本电动葫芦起升的原动力，ZDY1型三相交流锥形转子电动机为电动小车的原动力，其转子、定子均为锥形结构。
本系列电动机为断续额定工作方式，负荷持续率为25%，每小时等效起动次数为120次。
1、概述1.1 设计制造标准BCD、 BMD 隔爆型电动葫芦系一种钢丝绳式防爆电动葫芦是 CD1 、MD1 为主体设计与制造的 ( 以下简称电动葫芦) 。
其防爆性能符合 JB/ T10222-2001 《防爆钢丝绳电动葫芦》及 GB3836.1-2000 《爆炸性气体环境用电气设备第 1 部分：通用要求》和 GB3836.2-2000 《爆炸性气体环境用电气设备第 2 部分：隔爆型 " d" 》规定，制成隔爆型电动葫芦。
共有 " Exd1" ， " ExdIIBT4"," ExdIICT4" 二类三种防爆标志的电动葫芦。
适用于工厂传爆能力不高于 IIB 或 IIC 级，引燃温度不低于 T4 组的可燃性气体, 蒸气与空气形成的爆炸性混合物场所。
1.2产品型号(I类不标注) ：(I类不标注)，B或C：I类矿用，II类工厂用：D：上下左右固定式分别A1、A2、A3、A4：m:t:1.3 主要用途电动葫芦适用于工厂内(II类)或矿井内(I类)具有爆炸性气体环境中起吊运输重物之用。
它可与防爆电动单梁起重机或电动悬挂起重机配套使用。
也可安装在固定的悬空工字钢轨道上，作直线或曲线往复运动，还可以固定安装作提升或绞车用。
电动葫芦不适合于在爆炸性粉尘环境和充满腐蚀性气体环境中使用。
1.4 使用环境条件1.4.1“ExdI”类防爆电动葫芦适用于有甲烷与空气形成的爆炸气体环境的矿井中。
”ExdI”类又分为采掘工用面用和非采掘工作面用二种电动葫芦，不可任意滥用。
“ExdIIBT4”和”ExdIICT4”防爆电动葫芦适用于工厂内具有防爆级别不高于“B”级或“C”级，引燃温度组别不低于“T4”组的可燃性气体、蒸气与空气形成的爆炸性气体环境中。
各类电动葫芦所适用的危险区域均为“1区”和“2区”。
各类电动葫芦所适用的危险气体举例见表1，未列入表内的其它气体可查阅GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》之附录B。
CD1、MD1、HC型电动葫芦
使用说明书
新乡市中原起重机械总厂有限公司
目录
I 适用范围............................ 错误!未定义书签。
II结构及工作原理 ........................ 错误!未定义书签。
III安装 ................................. 错误!未定义书签。
IV检查与试验 ............................ 错误!未定义书签。
V注意事项与故障排除...................... 错误!未定义书签。
I 适用范围
CD1型钢丝绳式电动葫芦是一种轻小型起重设备，它可以安装在单梁桥式起重机或直的、带曲线的单轨悬挂工字梁上吊运重物，亦可（选用固定式）直接将葫芦安装在固定支撑上，作垂直的或不同角度的卷扬起吊用。
本产品结构紧凑，轻巧，使用维修方便，是工矿企业、铁道、码头、仓库中常用的起重设备，其结构见图1，基本参数见表1。
本产品的工作环境温度为-20～＋40℃，它不适用于在有爆炸危险、火灾危险、充满酸性或其它有腐蚀性气体以及相对湿度大于85％的场所里工作。
不允许用来载人，操作使用应严格按GB6067-85《起重机械安全规程》及《钢丝绳电动葫芦安全规程》执行。
如在露天场所使用，应设置防护装置，免受潮湿。
本产品负载持续率FC25％。
起动次数120次/h。
本系列产品的型号规定如下：
II结构及工作原理
CD1型电动葫芦主要结构，一为起升机构，二为运行机构（固定式则无），三为电器装置。
一、起升机构
由锥形转子起升电动机（1）（图2）、通过联轴器（4）、经减速器（11）的齿轮传动到空心轴（10）、驱动卷筒（9）旋转，使绕在卷筒上的钢丝绳带动吊钩装置上升或下降。
起升高度H=6m者用一个弹性联轴器（4），以联结电机轴（3）和减速器的输入轴（8），此联轴器由一个高强度的夹布橡胶轮胎圈和两个带花键的半联轴器组成，能吸收冲击负荷和补偿安装误差。
导绳装置（5）防止钢丝绳乱绕。
H＞9m增加一中间轴（6）和一刚性联轴器（7）
H＞18m者、配一支持架（2）（与右端盖做成一体），防止因中间轴太长，运转不平稳或抖动弯曲而损坏。
减速器（图3）采用三级外啮合斜齿轮传动机构。
齿轮及传动轴用合金钢制造，经渗碳热处理，强度高，耐磨性好。
各传动轴均由滚动轴承支承，用机油润滑，传动平衡，效率高。
箱体与箱盖之间用“O”型耐油橡胶圈密封，保证不漏油。
起升电机采用带制动装置的锥形转子电动机（4、5），其锥形转子在接电后产生轴向磁拉力，磁拉力克服弹簧的压力，使风扇制动轮脱开后端盖，电机正常运转。
1-9同图4；10.后端罩11、支承圈
图5 CD1型10t电动葫芦起升电机结构图断电后，磁拉力即消失，在弹簧压力的作用下，后端盖（或后端罩）刹紧风扇制动轮因而制动。
压装在风扇制动轮上的锥形制动环，用石棉树脂制成，制动可靠，耐磨性好。
风扇制动轮装有叶片，起着扇风散热的作用。
在额定负荷下降时制动的下滑距离S规定如下：
～5t葫芦S＜80mm，10t葫芦S＜70mm。
如超过上述规定，应进行调整。
调整方法如下：
图4所示为～5t电动葫芦的电机，调整时，将螺钉（2）松开，顺时针转动锁紧螺母（1）以增加弹簧（6）的压力而获得较大的制动力矩，然后将螺钉（2）紧固，注意在反复起动（或用力压电机轴端使之窜动）时观察，间隙C一般以为宜；如经调整，下滑距离仍超过规定时，则应按“故障及排除方法”表8中第二项逐一排除之。
10t葫芦电机的调整方法（图5），原理与上述相同，但锁紧螺母的旋转方向则相反。
当制动环磨损过大或损环时，要及时更换，更换时，把制动环压紧在风扇制动轮内，不得松动，制动环锥面经加工修磨使其与后端盖锥面接触良好，才能保证制动的可靠。
二、运行机构
由电机通过运行减速器带动小车的一对主动轮，使整个葫芦沿着工字轨道移动。
运行电机也是带制动装置的锥形转子电动机，其制动部分为平面制动，制动力距较小，制动过程较缓慢，避免停车时重物晃动。
运行电机的调整方法与～5t的起升电机相同，但不可调得太紧。
三、电器装置（图6）
CD1型电动葫芦的电器装置有电器控制箱，控制按钮与断火限位器。
控制按钮的操作电压为380V、36V两种，36V为安全电压，控制按钮包括：上、下、左、右、前、后（前后用桥吊行走）、总开、总停（要求提供总开、总停的用户订货时须加以说明）。
另外两个用于桥吊。
断火限位器用经防止重物上升或下降超过极限位置而造成事故，当重物到达极限位置时，沿轴向移动的导绳装置（10），碰撞限位杆上的停止块（9）使限位杆推（或拉）动限位器，切断主电路，重物即停止运动。
本葫芦采用软缆引线，通过软缆引入器（15），将电流引入控制箱，安装方便。
III安装
1.电动葫芦到达安装地点后，应他细检查在运输途中有无损坏等情况。
2.为了适应不同工字梁轨道上的使用，在安装时以垫圈p（图1）来调整运行机构的走轮组的宽度，调整时应保持车轮缘与工字梁下侧面每边有C=4~5mm的间隙。
3.轨道两端应装止销及带弹性的缓冲装置，以防止葫芦脱轨或碰撞损坏机体。
4．在工字梁或与其连接的构梁上设地线，可用φ4～5mm 裸铜线或截面不小于25mm2的金属导本。
5．电器设备全部安装完毕后，所有电力回路控制回路的对地绝缘电阻不得小于每伏工作电压1000Ω.
6．电动葫芦的电器控制原理见图6。
图6
IV检查与试验
1.所有润滑部分是否加足润滑油脂。
（参看表）
2.单梁轨道接合是否可靠。
3.安装地点的电网电压应能保证电机接线端子处输入电压
不低于342V（应特别防止电源至电机端子间因电缆截面过小导至电压降过大）
4.空截开动正反转试验，检查控制按钮、限位器、导绳装置
等设备的工作应可靠、操纵线路应正确，各机构工作应正常。
5.钢丝绳如果松脱乱绕，要调整好并拉紧之。
6.限位装置的停止块位置，在按装后要进行调整（图1），其方法如下：
空载开动，当吊钩上升至最高位置时，导绳器碰右边的停止块，推动限位杆——限位器，切断电路，吊钩即停止上升，此时滑轮外壳上面与卷筒外壳下面距离应为50～150mm。
同样，吊钩下降至最低位置时，应自动停止，此时在卷筒上必须留有2～3圈（安全圈）的钢丝绳。
7.以额定截荷开动起升和运行机构。
看运转是否正常，检查下滑距离是否符合规定，减速器是否漏油。
V注意事项与故障排除
1.电动葫芦应由专人操纵，操作者了解葫芦的结构性能，熟
悉安全操作规程。
2.限位器是防止吊钩上升或下降超过极限位而设置的安全
装置，不能当作行程开关经常使用。
3.不允许将负荷长时间悬吊在空中，以防止机件永久变形及
其它事故。
4.工作完毕后。
应将吊钩上升到离地面2m以上的高度，并
切断总电源。
5.不要倾斜起吊，以免损坏导绳装置，不得超负荷使用。
6.根据使用情况，定期对电动葫芦进行检查，并按表4表5
进行润滑。
7.重物下降制动时如发现严重自溜（刹不住）时，不必惊慌
失措。
此时不能断电停车，应一直按着“下降”按钮，使重物按正常下降速度至地面，再检查葫芦。
8.钢丝绳使用与报废。
报废标准见表6，钢丝绳一捻距（一股钢丝绳环绕一周的轴向距离）内的钢丝折断数达到表中规定即报废：
表6 钢丝绳报废标准
* 葫芦多选用6×37交互捻，当一个捻距内的钢丝折断数达到22时，即报废。
钢丝绳的任一断面上外层钢丝有均匀磨损或腐蚀时，则报废标准按表7降低。
表7
当钢丝表面的直径磨损达40％时，钢丝绳应报废。
定期检查时，要注意钢丝绳末端的固定情况。
为避免钢丝迅速磨损，应保持钢丝绳始终处于良好的润滑状态。
电动葫芦选用的钢丝绳结构为6×37，不得已时允许以6×19代用，但要注意由于其挠性较差，寿命会降低，也比较容易出现在卷筒上乱绕的现象。
8．故障及排除方法，按表8处理。
表8。
