视频笔记_于博士视频笔记(转+修改)备注：1、未掌握即未进行操作2、操作软件是15.5版本，若有修改则为16.5版本26、非电气引脚零件的制作1、建圆形钻孔：（1）、parameter：没有电器属性（non-plated）（2）、layer：只需要设置顶层和底层的regular pad，中间层以及阻焊层和加焊层都是null。

注意：regular pad要比drill hole大一点。

27、PCB电路板的建立主要内容：建立电路板及绘制相关区域步骤：0、建立电路板：File - New - 选择路径及Board1、设置绘图区参数，包括单位，大小：Setup - Drawing Size2、定义outline区域：Add - Line（Optons - Board Geometry - Outline）- (可使用命令模式输入坐标 x 0 0和ix iy)备注：添加导角（倒角）：Manufacture - Dimension/Draft - Chamfer(方形导角)或者Fillet(圆形导角) - 左键依次选择需要导角的边。

16.53、定义route keepin区域：Setup - Areas - Route keepin - (可使用命令模式输入坐标 x 0 0和ix iy)（可使用Z-copy操作：Edit - Z-Cpoy - 在Options里subclass 中选择Route Keepin，contract：内缩，Expand：外扩，Offset：内或外的偏移数量）备注：一般大板子（空间够大）：一般走线（route Keepin）限制在板框40mil以内，放置元件(package keepin)在80mil以内route keepout 一般是用于螺丝孔，使用route keepout包围螺丝孔意味着该区域内不可布线。

4、定义package keepin区域：Setup - Areas - Package keepin - (可使用命令模式输入坐标 x 0 0和ix iy)（可使用Z-copy操作）5、添加定位孔：place - manually - advance setting - 勾选Library - Placement List 中下拉框中选择Package Symbols或者Mechanical symbols中选择定位孔28、Allegro PCB 的参数设置主要内容：内电层的建立及其覆铜Allegro定义层叠结构：对于最简单的四层板，只需要添加电源层和底层，步骤如下：1、Setup –> cross-section2、添加层，电源层和地层都要设置为plane（内电层），同时还要在电气层之间加入电介质，一般为FR-43、指定电源层和地层都为负片（negtive）4、设置完成可以再Visibility看到多出了两层：GND和POWER5、铺铜（可以放到布局后再做）6、Edit->z-copy –> find面板选shape（因为铺铜是shape） –> option面板的copy to class/subclass选择ETCH/GND（注意选择create dynamic shape：动态覆铜）- 左键选择图形（比如route keepin） - 完成GND层覆铜7、相同的方法完成POWER层覆铜补充：Allegro生成网表1、重新生成索引编号：tools –> annotate2、DRC检查：tools –> Design Rules Check，查看session log。

3、生成网表：tools –> create netlist，产生的网表会保存到allegro文件夹，可以看一下session log内容。

29、网表的导入主要内容：网表导入，栅格设置及drawing option的介绍1、file –> import –> logic –> design entry CIS（这里有一些选项可以设置导入网表对当前设计的影响）2、选择网表路径，在allegro文件夹。

3、点击Import Cadence导入网表。

4、导入网表后可以再place –> manully –> placement list选components by refdes查看导入的元件。

5、设置栅格点，所有的非电气层用一套，所有的电气层（ETCH）用一套。

注意手动放置元件采用的是非电气栅格点。

6、设置drawing option，status选项会显示出没有摆放元件的数量，没有布线的网络数量30、PCB手动布局1、place –> manully –> components by refdes可以看到工程中的元件，可以利用selection filters进行筛选。

另外也可以手工摆放库里的元件。

还可以将对话框隐藏（hide），并且右键 –> show就可以显示了。

2、如何镜像摆放到底层？方法一：先在option选mirror，在选器件方法二：先选器件，然后右键 –> mirror方法三：setup –> drawing option –> 选中mirror，就可进行全局设置方法四：对于已摆放的零件，Edit –> mirror在find面板选中symbol，再选元件这样放好元件后就会自动在底层。

3、如何进行旋转？方法一：对于已经摆放的元件，Edit –> move 点击元件，然后右键 –> rotate就可以旋转方法二：摆放的时候进行旋转，在option面板选择rotate35、Allegro快速摆放元件1、开素摆放元件：place –> quickplace –> place all components2、如何关闭和打开飞线？关闭飞线：Display –> Blank Rats –> All 关闭所有飞线打开飞线：Display –> Show Rats –> All 打开所有飞线3、快速找器件：Find面板 –> Find By Name –> 输入名字33、34、按照ROOM属性布局上+下（可跳过，不常用）主要内容：添加ROOM属性，并放置元件主要步骤：1、元件添加ROOM属性：Edit - Properties (在Find 中 Find By name 点击More)出现如下挑选需要设置的元件，点击Apply，选择ROOM属性，并设置value2、添加ROOM区间：Setup - Outline - RoomOutline - 画区域 - 点击RoomOutline中的OK3、通过Room方式快速放置元件：Quickplace - place by room - 挑选需要的Room或者All Room4、通过原理图添加元件ROOM属性：选中元件 - 右键 - Edit property - FilterBy中选择Cadence Allegro - ROOM - 设置名字35、快速布局主要内容：一次性摆出所有元件（较为常用）1、快速放置步骤;place - QuickPlace - Place All component - 放置位置比如TOP还是Bottom等（Edig/Board side）补充（16.5）交互布局必须从原理图导出来的PCB才可以，选中原理图元件（可以使用filter选择只选元件part）,在PCB editor中要是MOVE命令的状态，之后就可以移动在原理图中的元件了。

可以一个模块一个模块的方式进行选择，与移动，与room相似，但是不需要设置。

2、关闭鼠线步骤：Display - Blank Rats - All3、快速查找元器件步骤：Edit - Move - Find（选择symbol for pin）- 输入位号36、PCB元件的基本操作1、摆放的方法：Edit –> move或mirror或rotate2、关于电容滤波，当有大电容和小电容同时对一点滤波时，应该把从小电容拉出的线接到器件管脚。

即靠近管脚的为最小的电容。

3、各层颜色设置：top –> 粉色；bottom –> 蓝色；37、约束规则的设置概要主要内容：介绍约束规则1、约束的设置：setup –> constrains –> set standard values 可以设置线宽，线间距。

间距包括：pin to pin、line to pin、line to line 等2、主要用spacing rule set（线与线间距等）和 physical rule set（线宽与过孔设置）38、39、约束规则设置具体方法主要内容：具体设置1、设置新的线宽约束规则：setup –> constrains –> （Physical）set values - 添加新的名字以及所需Via2、给网络设置属性并添加约束规则：Edit - properties - 在Find中如下设置，并点击more,挑选相应Net点击Apply - 出现如下窗口如下设置，点击OK完成属性配置3、Net属性与规则相关联：setup –> constrains –> （Physical）assignment table - 在Physical constrains set 中下拉选择需要的规则（线宽选择net physical type,空间间距选择Net Spacing type） - 设置名（推荐命名：LW_ 、 SPACE_） - 点击 apply 点击OK补充（16.5）:2,3两步可以使用一步完成可以使用Constraint Manager4、设置空间间距规则：setup –> constrains –> （Spacing rule set）set values - 设置值（一般Pin to Pin不变，其余按要求修改）5、在进行设置时，注意在Constrain Set Name选择Default。

这样只要是没有特殊指定的网络，都是按照这个规则来的。

6、一般设置规则：pin to pin为6mil，其他为8mil。

7、Phsical Rule中设置最大线宽，最小线宽，颈状线（neck），差分对设置（这里设置的优先级比较低，可以不管，等以后专门对差分对进行设置），T型连接的位置，指定过孔8、添加一个线宽约束：先添加一个Constrain Set Name，在以具体网络相对应。

40、区域规则设置主要内容：设置特殊区域，并对于某一个区域进行特殊约束，比如BGA作用：有些区域规则与整体板子要求不同，需要设置与整体板子不同的空间规则，物理规则等，此时就需要特殊处理1、设定特定区域的规则，例如，对于BGA器件的引脚处需要设置线宽要窄一些，线间距也要窄一些。

合集下载

Allegro_pcb封装详细制作过程

Allegro_pcb封装详细制作过程

时间：2012年12月17日10:00:061.关于制作封装的步骤;1).自定义手动制作:1. 打开Allegro PCB Design GXL，创建Package symbol 及元件封装页面。

2.在Setup选项中，设置gird和DseignParameters中关于现实范围的大小。

范围的设置可以参考下图，extents是指范围，建议从-1000，-1000开始，2000,2000结束，这样可以使原点显示在中间，使得设计更加简便。

另外还要进行个点设置，在同一工具拦下，选择gird，进行设置。

如下图所示：其中gird on为格点显示按钮。

用来显示格点。

关于格点的设置可以参看相关笔记-格点设置详解3.在准备工作完成后，执行菜单layout，选择pins放置焊盘，如下图：在padstack里选择焊盘，当然要把自制的焊盘库提前添加到指定的位置才可以。

焊盘库与元件库的添加步骤：在Setup-->User Preference Editer-->Categaies-->path选项中的padpath和psmpath中进行设置。

如下图。

在这些准备完成后，可以进行焊盘的添加，点击padstack，选择焊盘。

如下图：选择要放置的焊盘。

一般以原点作为第一个放置点进行放置，以便容易把握尺寸。

呵呵！如果此时不小心多放置了一个焊盘，就要执行删除操作，或者需要旋转一个角度，可以执行选装操作。

具体的执行步骤如下：删除操作：Edit-->Spin,然后点击空白处，然后选择delete或者使用快捷键ctrl+D，然后选择要删除的焊盘，删除即可。

旋转操作：Edit-->Spin,然后在侧边栏输入旋转角度，或者直接旋转亦可。

另外，关于两个焊盘之间的距离的控制盒测量的操作具体如下;焊盘之间的控制可以通过手动放置移动来控制，也可以在命令栏里通过输入坐标来控制。

输入坐标的指令为：x ——>100 100；输入x后要按enter键后，输入坐标以，100 100.该做标为绝对坐标。

Allegro绘制PCB流程

Allegro绘制PCB流程

Allegro绘制PCB流程单位换算1mil=0.0254mm1mm=39.3701mil默认情况下我们更倾向于使用mil单位绘制PCB板。

1新建工程，File-->New...-->[Project Directory]显示工程路径-->[Drawing Name]工程名称，Browse...可选择工程路径-->[Drawing Type]工程类型，绘制PCB板选择Board，封装选择Packagesymbol2设置画布参数，Setup-->Design Parameters...-->[Design]单位为Mils，Size为other，2位精度，Width与Height分别代表画布的宽高LeftX与LowerY代表原点位置坐标点击Apply使修改生效-->[Display]勾选Gridon,打开SetupGrids...将Non-Etch和AllEtch中的所有Spacing设为1mil=0.0254mm3设置库路径，Setup-->User Preference...将所有绘制好的元件封装复制到同一目录下，方便设置库目录，-->[Paths]-->[Library]指定modulepathpadpath parampath psmpath到封装所在目录4绘制板框，Add-->LineClass:SubClass=Board Geometry:Outline5倒角，Manufacture-->Dimimension/Draft-->fillet倒角半径（Radius）参考：100mmx100mm板倒角100mil~200mil分别点击倒角的两条边完成倒角6设置允许布线区，Setup-->Areas-->RouteKeepinClass:SubClass=Route Keepin:All一般情况，RouteKeepin距离板框0.2mm(8mil)~0.5mm(20mil)方法2：使用Z-Copy命令，Edit-Z-Copy选择Class:SubClass=RouteKeepin:All，Size选择Contract向内缩进，Offset填充20mil，点击板框完成复制，此方法亦使用步骤77设置允许元件摆放区，Setup-->Areas-->PackageKeepinClass:SubClass=Package Keepin:All一般情况，PacakgeKeepin与RouteKeepin大小一致方法2：使用Z-Copy命令8放置机械安装孔，Place-->Manual-->[Advanced Settings]勾选Library-->[Placement List]-->[Mechanical symbols]选上需要使用的机械安装孔，敲坐标放置注：使用“选择多个元件，右键Align components”对齐元件。

Allegro PCB设计(三)

Allegro PCB设计(三)

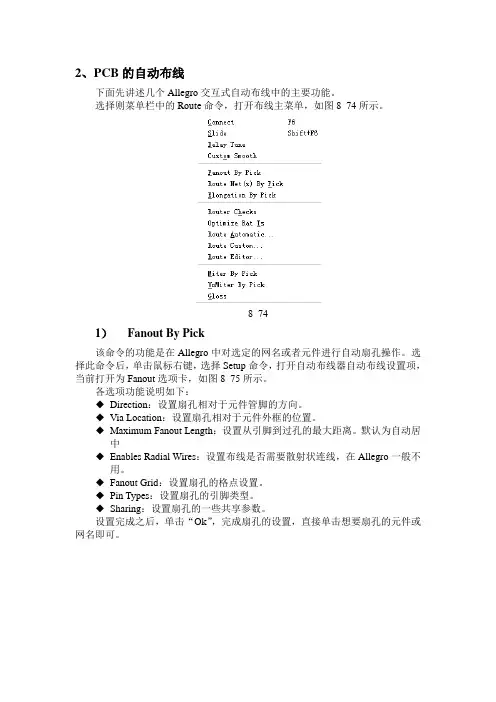

2、PCB的自动布线下面先讲述几个Allegro交互式自动布线中的主要功能。

选择则菜单栏中的Route命令，打开布线主菜单，如图8_74所示。

8_741）Fanout By Pick该命令的功能是在Allegro中对选定的网名或者元件进行自动扇孔操作。

选择此命令后，单击鼠标右键，选择Setup命令，打开自动布线器自动布线设置项，当前打开为Fanout选项卡，如图8_75所示。

各选项功能说明如下：◆Direction：设置扇孔相对于元件管脚的方向。

◆Via Location：设置扇孔相对于元件外框的位置。

◆Maximum Fanout Length：设置从引脚到过孔的最大距离。

默认为自动居中◆Enables Radial Wires：设置布线是否需要散射状连线，在Allegro一般不用。

◆Fanout Grid：设置扇孔的格点设置。

◆Pin Types：设置扇孔的引脚类型。

◆Sharing：设置扇孔的一些共享参数。

设置完成之后，单击“Ok”，完成扇孔的设置，直接单击想要扇孔的元件或网名即可。

8_752）Route Net(s) By Pick该命令的功能是在Allegro中对选定的网名进行自动布线。

选中此命令之后，单击鼠标右键，在弹出菜单中选择Setup命令，打开自动布线器自动布线设置项，如图8_76所示。

该对话框用来设置对自动布线过程中的一些参数，可以设置布线次数、灵活布线及选定一个Do文件。

8_76设置完成之后单击“Ok”，然后直接单击想要布线的网名即可。

3）Elongation By Pick该命令的功能是在Allegro中对选定的网名进行自动布线的时候按照蛇形线的走法来匹配长度。

选中此命令后，单击鼠标右键，在弹出菜单中选择Setup命令，打开自动布线器自动布线设置项，当前打开为Elongate选项卡界面，如图8_77所示。

在此提供了四种形式的蛇形线模式可供选择：Meander、Trombone、Accordion、Sawtooth。

Allegro笔记讲解

Allegro笔记讲解

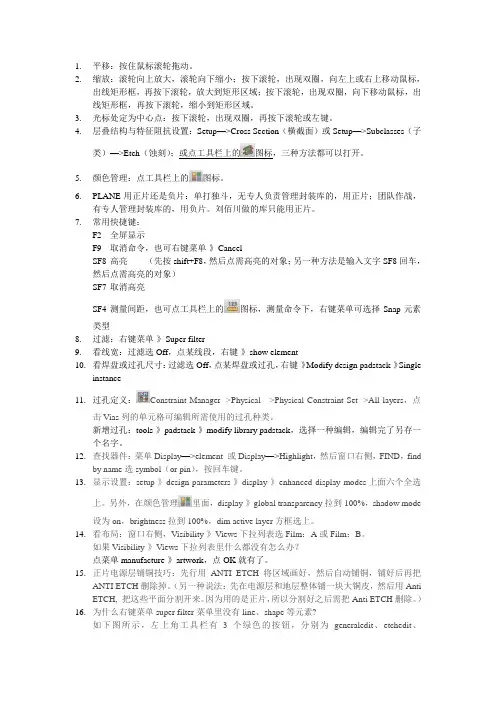

1.平移：按住鼠标滚轮拖动。

2.缩放：滚轮向上放大，滚轮向下缩小；按下滚轮，出现双圈，向左上或右上移动鼠标，出线矩形框，再按下滚轮，放大到矩形区域；按下滚轮，出现双圈，向下移动鼠标，出线矩形框，再按下滚轮，缩小到矩形区域。

3.光标处定为中心点：按下滚轮，出现双圈，再按下滚轮或左键。

4.层叠结构与特征阻抗设置：Setup—>Cross Section（横截面）或Setup—>Subclasses（子类）—>Etch（蚀刻）；或点工具栏上的图标，三种方法都可以打开。

5.颜色管理：点工具栏上的图标。

6.PLANE用正片还是负片：单打独斗，无专人负责管理封装库的，用正片；团队作战，有专人管理封装库的，用负片。

刘佰川做的库只能用正片。

7.常用快捷键：F2 全屏显示F9 取消命令，也可右键菜单-》CancelSF8 高亮（先按shift+F8，然后点需高亮的对象；另一种方法是输入文字SF8回车，然后点需高亮的对象）SF7 取消高亮SF4 测量间距，也可点工具栏上的图标，测量命令下，右键菜单可选择Snap元素类型8.过滤：右键菜单-》Super filter9.看线宽：过滤选Off，点某线段，右键-》show element10.看焊盘或过孔尺寸：过滤选Off，点某焊盘或过孔，右键-》Modify design padstack-》Singleinstance11.过孔定义：Constraint Manager-->Physical -->Physical Constraint Set-->All layers，点击Vias列的单元格可编辑所需使用的过孔种类。

新增过孔：tools-》padstack-》modify library padstack，选择一种编辑，编辑完了另存一个名字。

12.查找器件：菜单Display—>element 或Display—>Highlight，然后窗口右侧，FIND，findby name选symbol（or pin），按回车键。
