浅谈变电站“五防”系统

浅谈确保220 kV变电站微机五防系统安全性的措施1. 引言1.1 背景介绍220 kV变电站是电力系统中的重要组成部分，承担着能源传输和分配的重任。

随着信息技术的发展，变电站的自动化水平不断提高，微机五防系统作为变电站的核心控制系统，承担着保障电网运行安全稳定的重要任务。

随之而来的网络攻击和安全威胁也日益增加，给变电站微机五防系统的安全性提出了新的挑战。

为了确保220 kV变电站微机五防系统的安全性，必须采取针对性的措施加以防范和应对。

加强安全意识培训、实施权限管理措施、加强网络安全防护、定期进行系统安全风险评估、建立应急预案机制等是目前保障变电站微机五防系统安全性的关键措施。

通过对这些措施的全面落实和执行，可以有效提升变电站微机五防系统的安全性，确保电网运行的稳定和可靠。

1.2 问题概述220 kV变电站微机五防系统是为了提高变电站安全运行和设备管理水平而引进的一种先进的微机保护系统。

随着现代化信息技术的不断发展，网络安全威胁也日益增加，导致了220 kV变电站微机五防系统的安全性受到了挑战。

在现实环境中，220 kV变电站微机五防系统的安全性问题主要表现在以下几个方面：一是操作人员对安全意识的缺乏，容易造成误操作；二是权限管理制度不够严格，容易导致非法操作；三是网络安全防护不足，容易受到网络攻击；四是缺乏系统安全风险评估机制，无法及时发现潜在安全隐患；五是缺乏应急预案机制，无法有效应对突发安全事件。

如何确保220 kV变电站微机五防系统的安全性成为了亟待解决的问题。

本文将从加强安全意识培训、实施权限管理措施、加强网络安全防护、定期进行系统安全风险评估以及建立应急预案机制等方面出发，提出一系列措施，以保障220 kV变电站微机五防系统的安全运行。

2. 正文2.1 加强安全意识培训加强安全意识培训是确保220 kV变电站微机五防系统安全性的重要措施之一。

通过定期举办安全意识培训，可以提高员工对系统安全的认识和重视程度，增强其防范意识和应对能力。

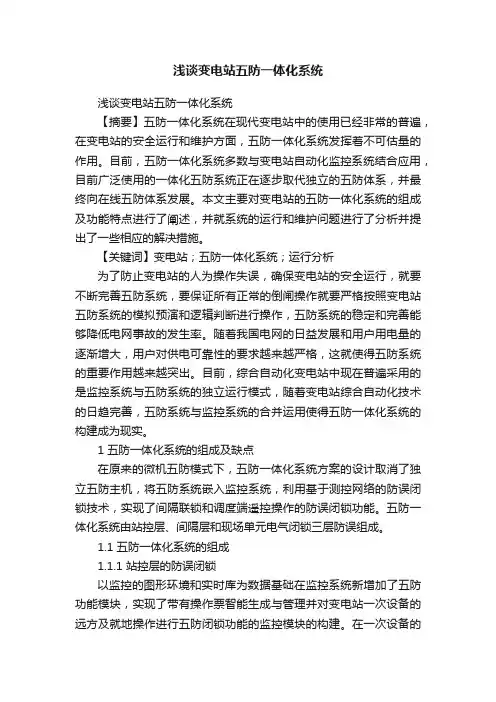

浅谈变电站五防一体化系统浅谈变电站五防一体化系统【摘要】五防一体化系统在现代变电站中的使用已经非常的普遍，在变电站的安全运行和维护方面，五防一体化系统发挥着不可估量的作用。

目前，五防一体化系统多数与变电站自动化监控系统结合应用，目前广泛使用的一体化五防系统正在逐步取代独立的五防体系，并最终向在线五防体系发展。

本文主要对变电站的五防一体化系统的组成及功能特点进行了阐述，并就系统的运行和维护问题进行了分析并提出了一些相应的解决措施。

【关键词】变电站；五防一体化系统；运行分析为了防止变电站的人为操作失误，确保变电站的安全运行，就要不断完善五防系统，要保证所有正常的倒闸操作就要严格按照变电站五防系统的模拟预演和逻辑判断进行操作，五防系统的稳定和完善能够降低电网事故的发生率。

随着我国电网的日益发展和用户用电量的逐渐增大，用户对供电可靠性的要求越来越严格，这就使得五防系统的重要作用越来越突出。

目前，综合自动化变电站中现在普遍采用的是监控系统与五防系统的独立运行模式，随着变电站综合自动化技术的日趋完善，五防系统与监控系统的合并运用使得五防一体化系统的构建成为现实。

1 五防一体化系统的组成及缺点在原来的微机五防模式下，五防一体化系统方案的设计取消了独立五防主机，将五防系统嵌入监控系统，利用基于测控网络的防误闭锁技术，实现了间隔联锁和调度端遥控操作的防误闭锁功能。

五防一体化系统由站控层、间隔层和现场单元电气闭锁三层防误组成。

1.1 五防一体化系统的组成1.1.1 站控层的防误闭锁以监控的图形环境和实时库为数据基础在监控系统新增加了五防功能模块，实现了带有操作票智能生成与管理并对变电站一次设备的远方及就地操作进行五防闭锁功能的监控模块的构建。

在一次设备的后台遥控操作上，可以凭借和五防模块的实时数据共享与交换可靠地实现逻辑闭锁功能。

而对于一次设备的就地操作，就需要将操作票内的相关操作内容传输到电脑钥匙中，通过电脑钥匙强大的功能实现一次设备就地操作的五防闭锁功能。

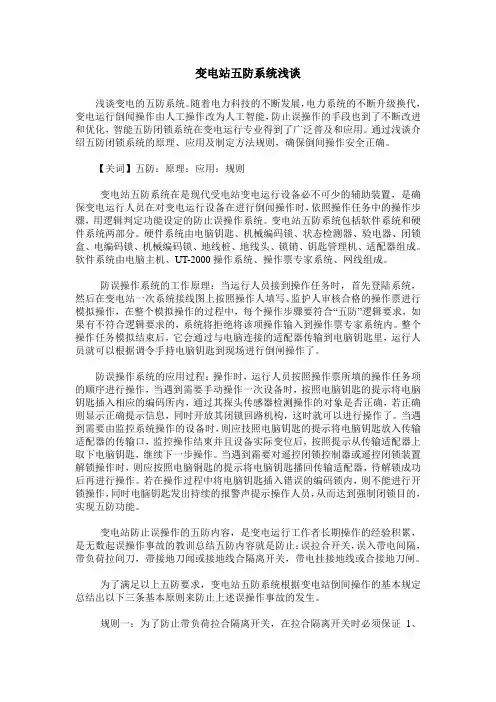

变电站五防系统浅谈浅谈变电的五防系统。

随着电力科技的不断发展，电力系统的不断升级换代，变电运行倒闻操作由人工操作改为人工智能，防止误操作的手段也到了不断改进和优化，智能五防闭锁系统在变电运行专业得到了广泛普及和应用。

通过浅谈介绍五防闭锁系统的原理、应用及制定方法规则，确保倒间操作安全正确。

【关词】五防：原理：应用：规则变电站五防系统在是现代受电站变电运行设备必不可少的辅助装置，是确保变电运行人员在对变电运行设备在进行倒闻操作时，依照操作任务中的操作步骤，用逻辑判定功能设定的防止误操作系统。

变电站五防系统包括软件系统和硬件系统两部分。

硬件系统由电脑钥匙、机械编码锁、状态检测器、验电器、闭锁盒、电编码锁、机械编码锁、地线桩、地线头、锁销、钥匙管理机、适配器组成。

软件系统由电脑主机、UT-2000操作系统、操作票专家系统、网线组成。

防误操作系统的工作原理：当运行人员接到操作任务时，首先登陆系统，然后在变电站一次系统接线图上按照操作人填写、监护人审核合格的操作票进行模拟操作，在整个模拟操作的过程中，每个操作步骤要符合“五防”逻辑要求，如果有不符合逻辑要求的，系统将拒绝将该项操作输入到操作票专家系统内。

整个操作任务模拟结束后，它会通过与电脑连接的适配器传输到电脑钥匙里，运行人员就可以根据调令手持电脑钥匙到现场进行倒闸操作了。

防误操作系统的应用过程：操作时，运行人员按照操作票所填的操作任务项的顺序进行操作，当遇到需要手动操作一次设备时，按照电脑钥匙的提示将电脑钥匙插入相应的编码所内，通过其探头传感器检测操作的对象是否正确，若正确则显示正确提示信息，同时开放其闭锁回路机构，这时就可以进行操作了。

当遇到需要由监控系统操作的设备时，则应技照电脑钥匙的提示将电脑钥匙放入传输适配器的传输口，监控操作结東并且设备实际变位后，按照提示从传输适配器上取下电脑钥匙，继续下一步操作。

当遇到霜要对遥控闭锁控制器或遥控闭锁装置解锁操作时，则应按照电脑铜匙的提示将电脑钥匙播回传输适配器，待解锁成功后再进行操作。

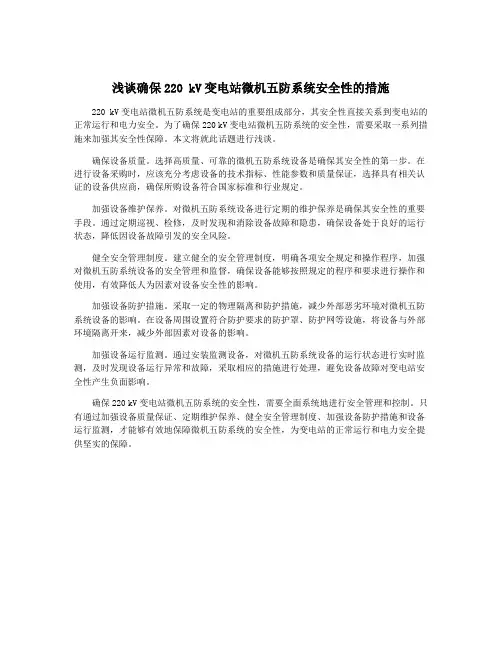

浅谈确保220 kV变电站微机五防系统安全性的措施220 kV变电站微机五防系统是变电站的重要组成部分，其安全性直接关系到变电站的正常运行和电力安全。

为了确保220 kV变电站微机五防系统的安全性，需要采取一系列措施来加强其安全性保障。

本文将就此话题进行浅谈。

确保设备质量。

选择高质量、可靠的微机五防系统设备是确保其安全性的第一步。

在进行设备采购时，应该充分考虑设备的技术指标、性能参数和质量保证，选择具有相关认证的设备供应商，确保所购设备符合国家标准和行业规定。

加强设备维护保养。

对微机五防系统设备进行定期的维护保养是确保其安全性的重要手段。

通过定期巡视、检修，及时发现和消除设备故障和隐患，确保设备处于良好的运行状态，降低因设备故障引发的安全风险。

健全安全管理制度。

建立健全的安全管理制度，明确各项安全规定和操作程序，加强对微机五防系统设备的安全管理和监督，确保设备能够按照规定的程序和要求进行操作和使用，有效降低人为因素对设备安全性的影响。

加强设备防护措施。

采取一定的物理隔离和防护措施，减少外部恶劣环境对微机五防系统设备的影响。

在设备周围设置符合防护要求的防护罩、防护网等设施，将设备与外部环境隔离开来，减少外部因素对设备的影响。

加强设备运行监测。

通过安装监测设备，对微机五防系统设备的运行状态进行实时监测，及时发现设备运行异常和故障，采取相应的措施进行处理，避免设备故障对变电站安全性产生负面影响。

确保220 kV变电站微机五防系统的安全性，需要全面系统地进行安全管理和控制。

只有通过加强设备质量保证、定期维护保养、健全安全管理制度、加强设备防护措施和设备运行监测，才能够有效地保障微机五防系统的安全性，为变电站的正常运行和电力安全提供坚实的保障。

变电站微机五防系统
一、系统概述
五防的定义:
防止误切、合断路器；
防止带负荷拉、合隔离开关；
防止带电合（挂）接地隔离开关（接地线）；
防止带接地刀闸（接地线）合隔离开关；
防止误入带电间隔。

系统从设备操作过程全程防误的角度出发，采用不同的技术措施，从根本上杜绝电气误操作的发生。

系统具备防误闭锁的全面性及强制性，可与视频系统接口查看模拟时和操作时的设备实时视频画面，并可全面采集站内的临时接地线、硬压板、解锁钥匙、网柜门等设备的实时状态，将变电站的防误闭锁技术推进到一个新的水平。

二、系统特点
实施防误闭锁
∙电脑钥匙实时在线
∙操作过程实时监控
∙防误逻辑实时判断
∙设备状态实时对位
双网络多模式
∙有线、UT-Net
∙无线双网传输
∙三种操作模式
移动操作终端
∙电脑钥匙远程操作
∙主机控制功能转移
智能闭锁锁具
∙锁具状态智能采集
∙智能自检多级解锁
三、系统结构
1）通讯适配器
2）微机
3）打印机
4）电脑钥匙
5）各种锁具
四、锁具闭锁方式
A 、断路器、电动刀闸
闭锁方式：监控+电编码锁
B 、手动刀闸
闭锁方式：机械编码锁
C 、临时接地
闭锁方式：机械编码锁闭锁
D 、电气网门
闭锁方式：采用挂锁直接或配备相应附件进行闭锁。

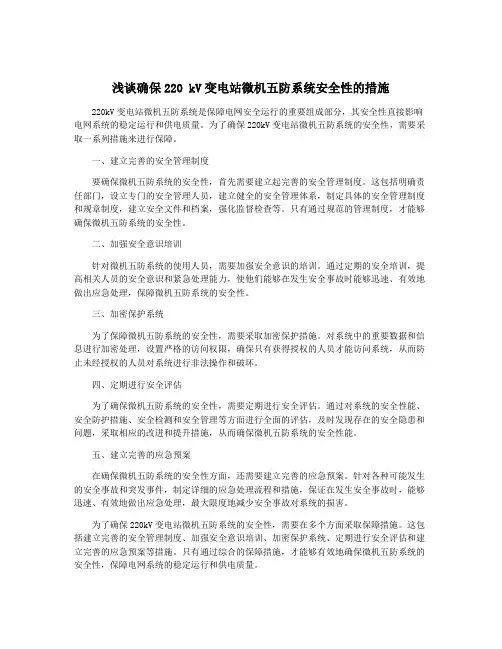

浅谈确保220 kV变电站微机五防系统安全性的措施220kV变电站微机五防系统是保障电网安全运行的重要组成部分，其安全性直接影响电网系统的稳定运行和供电质量。

为了确保220kV变电站微机五防系统的安全性，需要采取一系列措施来进行保障。

一、建立完善的安全管理制度要确保微机五防系统的安全性，首先需要建立起完善的安全管理制度。

这包括明确责任部门，设立专门的安全管理人员，建立健全的安全管理体系，制定具体的安全管理制度和规章制度，建立安全文件和档案，强化监督检查等。

只有通过规范的管理制度，才能够确保微机五防系统的安全性。

二、加强安全意识培训针对微机五防系统的使用人员，需要加强安全意识的培训。

通过定期的安全培训，提高相关人员的安全意识和紧急处理能力，使他们能够在发生安全事故时能够迅速、有效地做出应急处理，保障微机五防系统的安全性。

三、加密保护系统为了保障微机五防系统的安全性，需要采取加密保护措施。

对系统中的重要数据和信息进行加密处理，设置严格的访问权限，确保只有获得授权的人员才能访问系统，从而防止未经授权的人员对系统进行非法操作和破坏。

四、定期进行安全评估为了确保微机五防系统的安全性，需要定期进行安全评估。

通过对系统的安全性能、安全防护措施、安全检测和安全管理等方面进行全面的评估，及时发现存在的安全隐患和问题，采取相应的改进和提升措施，从而确保微机五防系统的安全性能。

五、建立完善的应急预案在确保微机五防系统的安全性方面，还需要建立完善的应急预案。

针对各种可能发生的安全事故和突发事件，制定详细的应急处理流程和措施，保证在发生安全事故时，能够迅速、有效地做出应急处理，最大限度地减少安全事故对系统的损害。

为了确保220kV变电站微机五防系统的安全性，需要在多个方面采取保障措施。

这包括建立完善的安全管理制度、加强安全意识培训、加密保护系统、定期进行安全评估和建立完善的应急预案等措施。

只有通过综合的保障措施，才能够有效地确保微机五防系统的安全性，保障电网系统的稳定运行和供电质量。

浅谈确保220 kV变电站微机五防系统安全性的措施1. 引言1.1 引言220 kV变电站微机五防系统是现代电力系统中非常重要的组成部分，其安全性直接关系到整个电网的稳定运行和数据安全。

为了确保220 kV变电站微机五防系统的安全性，需要采取一系列有效措施来防范潜在的安全威胁和风险。

本文将从设立专门安全团队、加强系统安全防护、定期对系统进行安全评估、加强人员培训和意识教育以及建立安全漏洞修复机制等方面进行深入探讨，以期为提升220 kV变电站微机五防系统安全性提供有效的参考和指导。

2. 正文2.1 设立专门安全团队设立专门安全团队是确保220 kV变电站微机五防系统安全性的重要措施之一。

这个团队负责监控系统的运行情况，及时发现并解决系统中存在的安全隐患。

团队成员需要具备专业的安全知识和技能，能够快速准确地应对各种安全事件。

安全团队的职责包括定期检查系统的安全设置和配置，确保系统的漏洞得到及时修复。

他们还需要与供应商和相关单位保持密切联系，及时获取最新的安全信息和补丁，以提高系统的安全性。

安全团队还需要定期进行安全演练，提高应对突发事件的能力和效率。

他们应该建立完善的应急预案，确保在安全事件发生时能够快速有效地应对并恢复系统正常运行。

通过设立专门安全团队，可以有效提高220 kV变电站微机五防系统的安全性，减少安全风险，保障系统的稳定运行。

对于确保系统安全性而言，设立专门安全团队是至关重要的一步。

2.2 加强系统安全防护加强系统安全防护是确保220kV变电站微机五防系统安全性的关键措施之一。

在实施过程中，可以采取以下几点措施：1.确保系统软件和硬件的安全性：及时更新和升级系统的软件和硬件，以弥补已知漏洞和提高系统的抗攻击能力。

2.加强访问控制：建立严格的访问控制策略，限制用户对系统的权限，同时进行审计和监控用户的操作行为。

3.加密通信传输：采用加密技术保护系统中敏感信息的传输过程，防止被窃取和篡改。

变 电站 五 防 系统 是 确 保 变 电站 安 全 需要 的信 息来 源于两 个方 面 ，即装置 本地 辑 关 联 的 多 任何 模 拟 不 能 同时 进 行 ，这 运行 的关键 所在 ，所 以需 要在 变 电站 运行 和联 锁装 置 。间隔层 防误 闭锁 的在线 闭锁 就需 要通过 在 系统 中增 加多 任务功 能来 弥 过 程 中对 五防 系统进 行不 断完善 ，从 而有 可 以根据 测控装 置 中的 电气设备 的位 置变 补这一 缺 陷。在 五防一 体系统 配置 时 ，由
２ ． ４五 防一体化 系统 维护
基 础上 发展起 来 的 ，其 通过 将五 防系 统与 作也 较为 简单 ，但这种 防误 闭锁 的实 现不
监 控 系统有 效 的结合 ，充分 利用 防误 闭锁 仅需 要大量 电缆 ，而 且施工 量也 较大 ，而 技 术 ，使 间隔联 锁和调 度端 摇控 操作 的防 且其辅 助接 点 的可靠性 也较 差 ，这也是 现 误 闭锁 功能得 以实现 。 场单元 电气 设备 防误 闭锁稳 定性 不高 的主 １ ． １ 五防 一体化 系统 的组 成 要 原 因。 １ ． １ ． １ 站 控层 的防误 闭锁 ２ 五 防一体化 系统 运行 维护 将 五 防 功 能 模 块 加 入 到 监 控 系 统 ２ ． １ 系统 的安 装调试 中 ，这样 就确 保 了操作 票智 能生 成和管 理 目前 五 防一 体 系统 中 的锁 具 和 相 关 的 实现 ，同时也 构建 了变 电站一 次设备 远 软件都 来 自于不 同的厂 家 ，这就需 要在 系 方及 就地 操作 进行 五 防闭锁 功能 的监控 模 统 安装 调试 过程 中需要 各个 厂家事 先做 好 块 。在这 种情 况下 ，凭借 和 五防模 块 的实 沟通 和协调 工作 ，但在 实 际工作 中 ，由于 时数 据共 享和 交换来 确保 在 一次设 备后 台 沟通和 协调 不通 畅 ，这 就导致 安装 调试 过 摇控 操作 来实 现逻 辑 闭锁 功 能 。同时在 一 程 中存 在着许 多 问题 。因此需 要在 综合 自 次设 备就 地操作 时 ，可 以利用 电脑 销钥匙 动 化系 统进行 设计 时 ，就需要 五 防专业 生 的强 大功 能将 操作 票先传 人其 中 ，然后 确 产 厂 家 参 与 进 来 ，这 样 就 能 在 系 统 出 厂 保 一 次 设 备 就 地 操 作 五 防 闭 锁 功 能 的 实 前 就将 可能在 调试 过程 中存在 的 问题 进行 现 。站控 层作 为变 电站使 用最 频繁 的防误 有效 的解 决 ，确保 安装调 试工 作 的ｊ ｉ ￣ｔ ］ 开 层 ，其 闭 锁要具 有较 高 的可靠 性 ，同时 还 展 。 要确保 其具 有较 广 的覆盖 面 ，需 要将 全 站 ２ ． ２五防一 体化 系统操 作流 程 的断 路器 、隔离 开关 、接 地刀 闸 、网 门和 长 期 以来 在 五 防 系 统损 伤过 程 中 ， 接地线 都包 括在 闭锁 范 围之 内 ，从而 更好 极易 发生 监控 系统通 讯故 障 问题 ，而五 防 的对人 为误 操作 事故 进行 预 防。 体 化 系统 的应 用 ，对 于通讯 故障 问题得 １ ． １ ． ２间隔层 的 防误 闭 锁 到 了有效 的解决 。同时五 防一体 化 系统不 通 过 问 隔层 的 间 隔测 控 装 置 和变 电 仅易 于损 伤 ，而且 能够快 速进行 响应 。 同 站 内 的以太 网来 保障 间隔层 防误 闭锁 的实 时 在 变 电 站 内进 行 五 防一 体 化 系 统 操 作 现 。 防误 闭 锁功 能的 实现需 要测 控装 置在 时 ，由于 每一步 操作都 会受 到 五防规划 检 借 助 管理 软件 中的Ｐ Ｌ Ｃ 来对 所 需要 的梯 形 验，同时还需要经过单元电气闭锁三级防 图进 行 画 出 ，并利 用 串 口将 其下 载到装 置 误 ，这 对于 变 电站倒 闸操作 的安全 性 的提 中 ，这才 能使 间 隔层 防误 闭锁功 能得 以实 升起 到 了极 其重 要 的作 用 。 现 。通常 情况 下可 以将 间隔层 防误 系统 分 ２ ． ３ 系统 实 际操 作 为 间隔 内闭锁 和 间隔联 锁 。利用 间隔 内闭 五 防一 体 系统 在 运 行 过 程 中存 在 着 锁功 能可 以有 效 的实现 防误 。间 隔联锁 所 定 的缺 陷性 ， 由于 在 模 拟 操 作 时 无 逻

浅谈变电站五防系统的应用引言在电力行业的发展中，电力系统的安全稳定运行一直是重中之重，人为事故一直是电力系统最想避免的事故，五防系统也就应用而生，从早期的单一五防系统到后来的电气联锁再到微机五防最后到时下的自动化五防系统。

一步步印记了五防系统的发展，同时也伴随着电力系统的快速发展。

本文主要介绍了电气回路联锁和自动化系统的防误闭锁这俩大类防误闭锁方式，并且谈到了未来五防系统的发展方向。

1、防误闭锁的规定和原则电力系统安全稳定运行是电力行业健康发展的基石，是当地社会经济发展的保障，但是每年因为五防执行不到位、五防系统存在漏洞导致的电力事故时有发生，极大危害到了电力系统的安全稳定运行也影响到了当地经济社会的发展，给人民生活带来不便，给企业发展带来负面影响。

国家电网公司企业标准中明确规定：凡有可能引起误操作的高压电气设备，均应装设防误装置和相应的防误电气闭锁回路。

以此为基础，相应对五防的设置及其使用进行了细化。

防误闭锁的项目：防止错误的拉、合断路器；防止带负荷拉、合隔离开关；防止带电挂接地线；防止带地线合闸送电；防止误入带电间隔。

防误闭锁的原则：防误闭锁装置的设计应可靠、便捷、易于使用和维护，力求减少五防使用带来的不便，保证停送电可以顺利实施，同时避免因五防使用带了的事故。

2、电气回路联锁电气回路联锁以电气设备相应的辅助接点为基础，按照电力系统安全稳定要求，避免错误操作为目的，依照电气防误设计原则把这些辅助接点设计在电气回路中。

例如，在220kV系统中，220kV线路的母线侧隔离刀闸要受本间隔断路器位置闭锁，若断路器在合位则隔离刀闸禁止操作，同时线路侧隔离刀闸既受本间隔断路器位置闭锁也受线路侧带电检测装置闭锁，同理接地刀闸也受断路器位置闭锁，此外还设计了防止互联的运行的闭锁方式，为了满足现场倒闸操作的需要，还设计了专门的倒闸操作回路。

2.1电气回路联锁优点电气回路联锁优势是直观可靠，检修人员可以根据相应电气设备的辅助接点确认回路，还可以使用万用表等简单的工具对回路进行校验，如果是电气设备辅助接点损坏可以随时更换，电缆接线错误也可以快速的发现并改正，包括二次线损坏也可以迅速排除故障，一旦连锁回路有故障需要紧急分、合断路器，根据电气闭锁设计可以快速实现。

浅谈变电站微机“五防”技术摘要：微机“五防”在近几年得到广泛应用，并收到了很好的效果。

本文针对灵武市供电局管辖的5座35KV变电站的微机“五防”系统及本人的工作经验，提出一些关于微机五防系统的相关操作、五防机的系统组成，各部分的功能及个人对五防机改进的观点与大家分享。

关键词：变电站微机五防技术1、引言所谓的“五防”指的是在生产现场防止运行人员带负荷拉、合隔离开关；防止带接地线（接地闸刀）合闸；防止人员误入带电间隔；防止误分、误合断路器；防止带电挂接地线（合接地闸刀）。

传统的五防一般采用的是机械五防或是电气五防。

近年来，随着计算机技术的不断发展，微机五防技术在变电站操作领域得到了广泛应用和发展。

目前新建设的变电站和电厂几乎全部采用微机五防系统，同时，许多老的变电站也在进行微机五防系统的改造。

微机五防大大提高了变电站运行人员在对电气设备操作时的安全性，保障了人身和设备的安全，降低了误操作的发生几率，所以，采用微机五防系统对提高电网的可靠性是十分必要。

2、传统的防误装置与微机五防的比较目前，灵武局辖区的5座变电站中有一座采用的是传统的五防系统，四座采用的是现代微机五防，下面从技术方面及结合本人的实际工作观察对这两种五防装置做一下简单对比。

（1）传统五防系统是建立在二次操作回路或是机械联锁上的一种防误功能。

一般通过开关的辅助接点联锁或是逻辑顺序关系方法来实现的。

这种方法是最传统、最基本的防误形式，闭锁可性能较好。

但电气闭锁方式需要接入大量的二次电缆，接线方式相对较为复杂，运行维护较为困难，同时也增加了二次回路工作人员的工作量。

（2）微机五防系统利用遥信采集的信号通过微机五防软件规则库和现场锁具编码进行一一对应实现防误闭锁，对刀闸，地线，网门等一次设备不直接采用设备的辅助接点，只有开关的操作，锁具两端接入到控制开关分、合二次回路的辅助接点，但接线相对简单，维护工作量小。

（3）传统的五防装置一般只能防止开关、隔离刀闸和接地刀的误操作，对于接地线的挂接（拆除）、网门、所用变等方面的没有起到防误作用。

五防系统简介
1基本含义何为防误操作系统呢？
变电站的防误操作系统可以防止人为误操作，确保变电站的安全运行，任何正常倒闸操作都必须经过五防系统的模拟预演和逻辑判断。

因此确保五防系统的完好和完善，能大大减少或防止电网事故的发生。

2五种类型变电站防误操作一般分为以下五种，简称为五防：
1、防止误分、合断路器；
2、防止带负荷分、合隔离开关；
3、防止带电挂（合）接地线（接地开关）；
4、防止带接地线（接地开关）合断路器（隔离开关）；
5、防止误入带电间隔。

3工作原理五防系统工作原理是倒闸操作时先在防误主机上模拟预演操作，防误主机根据预先储存的防误闭锁逻辑库及当前设备位置状态，对每一项模拟操作进行闭锁逻辑判断，将正确的模拟操作内容生成实际操作程序传输给电脑钥匙，运行人员按照电脑钥匙显示的操作内容，依次打开相应的编码锁对设备进行操作。

以上全部操作结束后，通过电脑钥匙的回传，从而使设备状态与现场的设备状态保持一致；对于那些地线、网门等无实际位置的设备，也要过电脑钥匙回传来保证状态的一致。

4五防系统架构变电站五防系统由三层防误构成，分别是：1、站控层防误(监控五防)，目前变电站常用的五防监控系统都属于此类；2、间隔层防误(间隔五防)，部分地区的变电站另外增加了这种防误模式；3、设备单元电气闭锁，
常见的一次设备很多自身都具备五防功能。

浅谈智能变电站五防系统摘要：随着我国经济建设的不断发展，各行各业对于电量的需求量不断增加，所以电力需求矛盾开始日益凸显，这更是对我国的变电站智能化发展和优化提出了更高的要求。

而五防系统是变电站保障设备安全运行的重要一环，优化变电站五防系统的建设对于保证我国电力持续健康供应具有重大意义，如果五防系统不符合投运条件而投入运行，运行人员在倒闸操作和停送电操作中，就很容易发生误操作事故。

为了有效防止电气设备误操作引发的人身和重大设备事故，结合电气运行的实践提出在变配电所内安装五防操作系统.所以通过分析智能化变电站技术发展方向，深入探讨五防系统的技术特点，说明一体化五防在智能化变电站应用的可行性和必要性就显得很重要了，本文主要介绍了五防系统在智能化变电站的应用。

关键词：五防一体化、五防系统、智能化变电站1 五防系统的概述1.1 定义所谓“五防”是指：防止误分、误合断路器；防止带负荷拉、合隔离开关；防止带电挂接地线(或合上接地开关)；防止带接地线(或未拉开接地开关)合隔离开关；防止误入带电间隔等五项电气误操作。

1.2 功能要素五防应用操作体系和自动化的应用操作体系是不可分割的，他们彼此之间的数据信息和图画信息都是共同使用的，自动化的应用操作体系当中包含了五防的所有操作特点和功能,能够为其配备一个电脑五防锁具等等。

1.3 发展历程为了有效防止运行电气设备误操作引发的人身和重大设备事故，我国电力系统早在1990年就提出了电气设备五防的要求，并以法规形式行文规定了电气防误的管理、运行、设计和使用原则。

防误装置的设计应遵循的原则是：凡有可能引起误操作的高压电气设备，均应装设防误装置和相应的防误电气闭锁回路。

从这个原则出发，提出了五防规定。

原国家电力公司于2000年发布《防止电力生产重大事故的二十五项重点要求》，其中第二章“防止电气误操作事故”第2、5条明确规定：采用计算机监控系统时，远方、就地操作，均应具备防误闭锁功能。

变电站综合自动化及“五防”系统浅析变电站综合自动化，也就是我们常说的综自系统，是变电站二次系统的一个组成部分。

也是保证变电站安全经济运行的一种重要技术手段。

随着智能站的推广，综自系统和保护的界限越来越模糊，其重要性越来越高，而“五防”系统也越来越重要。

重点介绍变电站综合自动化及“五防”系统。

一、变电站综合自动化系统1．综自的概念变电站综合自动化就是将变电站的二次设备（包括测量仪表、保护装置、信号系统、自动装置和远东装置等）的功能综合于一体，实现对变电站主要设备的监视、测量、控制、保护以及与调度通信等自动化功能。

综自系统包括微机监控、微机保护、微机自动装置、微机五防等子系统。

它通过微机化保护、测控单元采集变电站的各种信息（如母线电压、线路电流、断路器位置、各种遥信等）。

并对采集到的信息进行分析处理，并借助通信手段，相互交换和上传相关信息。

综自所谓的综合，既包括横向综合，即讲不同间隔、不同厂家的设备相互连接在一起；也包括纵向综合，即通过纵向通信，将变电站与控制中心、调度之间紧密集合。

2．综自的布局综自系统按照设备的布局来划分，可以分为集中式、局部分散式、分散式三种。

（1）集中式通过集中组屏的方式采集变电站的模拟量、开关量和数字量等信息，并同时完成保护、控制、通信等功能。

这种布局形式早期应用的比较多，因为早期综自设备技术不成熟，对运行现场的条件要求比较高，所以只能在环境比较良好的主控室中安装。

集中式布局的主要缺点是，所有与综自系统相连的设备都需要拉电缆连接进入主控室，电缆的安装敷设工作量很大，周期长，成本高，也增加了 CT 的二次负载。

随着综自设备技术的成熟，已经用的很少。

（2）局部分散式将高压等级的保护、测控装置集中安装在主控室，而将低压等级的保护综自设备就近集中安装于高压室内或专用继保小室内。

这种布局形式是一种综合考虑经济性和运行环境的方案，现在较多的用在超高压变电站中。

比如一个 500kV 站，分为主控室、500kV 继保小室、220kV 继保小室，各二次设备电缆就近连接到相应的继保小室中，各个继保小室的保护测控设备间再通过光纤进行通信联系。

变电站“五防”操作系统1 前言针对我局目前对“安全传输发射工作”的重视，我们必须确保机器“三满”运行，而对于变电站的工作人员来说，就更要有高度的责任感和工作责任心，也必须要保证不间断安全、可靠的供电。

针对这一特点我台采用了微机五防和机械五防相结合的五防操作系统来确保电力设备的安全运行。

五防的含义首先我们先了解一下电力系统“五防”指的是什么：1、具有防止误分、合断路器；2、防止带负荷分、合隔离开关；3、防止带电挂接地线；4、防止带接地线合断路器；5、防止误入带电间隔等防误功能针对五防系统的要求我们的系统必须要具备以上几个基本功能，同时最好能通过声音告警的方式来提醒操作人，操作是否正确。

电力系统“五防操作票系统”是发电厂和变电站使用的倒闸操作票的智能处理系统，它根据电力系统对倒闸操作的“五防”要求和现场设备的状态，按照规则进行判断，开出完全实用的包括一、二次设备操作项目的倒闸操作票。

再让我们来了解下微机型防误装置基本分类微机型防误装置的基本分类见表1.同时还要具备以下几个基本条件：1、正确模拟、生成、传递和执行操作票。

2、准确采集、处理和传递信息，不允许出现误码。

3、符合防误程序的正常操作应顺利开锁且无空程序，误操作应闭锁并有光、声音或语音报警。

声音或语音报警在距音响源50cm处应不小于45dB，光报警应明显可见。

4、具有电磁兼容性。

五防操作系统的使用介绍下面介绍启动本系统和结束运行一、启动双击桌面上的“操作票专家系统”快捷菜单或选择开始菜单中的“操作票专家系统”，便可启动本系统。

由于系统配置不同，该系统也能在开机后直接启动。

使用了总图，那么系统首先显示的是总图，单击总图上某站的接线部分则进入该站，如下图所示：上图可分为三个区域，顶部为信联盟息区，该区用来随时显示诸如操作票传票及回传情况、通讯情况等提示性信息，当无其它信息显示时将显示由用户自己确定的一行信息。

图的中部为一次设备接线图，它反映了设备的当前状态，当系统直接与监控系统相连时能够瞬时反映设备状态的变化情况，此时系统可以作为现场设备状态的监视屏使用。

浅谈变电站“五防”系统[摘要]为了确保设备和人身安全、防止人为误操作、保证供电系统稳定运行，提出了变电站的“五防”的要求，阐述了变电站运行的防误闭锁系统的实现方式和特点。

着重介绍了“微机式”五防防误闭锁系统的使用，并针对其常见问题提出了建议。

[关键词]“五防”，防误闭锁系统中图分类号：tm63 文献标识码：a 文章编号：1009-914x（2013）10-0065-01引言：“五防”是指：防止误分、合断路器；防止带负荷分、合隔离开关；防止带电挂（合）接地线（接地刀闸）；防止带接地线（接地刀闸）合断路器（隔离开关）；防止误入带电间隔。

“五防”防误闭锁系统是变电站确保设备和人身安全、防止人为误操作、保证供电系统稳定运行的重要措施。

一、“五防”防误闭锁系统实现的方式和特点变电站“五防”防误闭锁系统实现的方式从工作原理上可分为三类：1、通过机械连杆传动方式达到机械联锁的“机械式”防误闭锁。

机械连杆传动闭锁多用于隔离开关和接地刀闸以及部分组合式的断路器手车，这种闭锁方式容易出现卡涩现象，造成运行人员操作不便，而且各个不同回路之间的电气连接没有逻辑判断和逻辑关联，仅仅是闭锁本回路或本元件，该缺点在一些涉及多回路的大型操作时显得尤其突出。

“机械式”防误闭锁的维护不便，功能不强，难以满足复杂接线的变电站闭锁要求。

2、通过电气二次回路闭锁、电磁回路闭锁、电气报警装置、带电显示装置等实现开关设备之间的相互闭锁的“电气式”防误闭锁。

“电气式”防误闭锁相比机械防误闭锁而言，实现了不同回路间的电气连接的逻辑判断和联系，它的工作原理是在设备的二次回路上设置电气闭锁，一般是通过断路器和隔离开关的辅助接点的联锁来实现，比较可靠。

但缺点是需要预先敷设和接入大量的二次电缆，接线复杂，运行维护较难，并且对于误入带电间隔和接地线的装拆并不可靠。

因此，“电气式”防误闭锁不能完整实现五防闭锁的所有功能。

3、通过防误计算机、电脑钥匙、通讯装置、电气编码锁、机械编码锁、接地锁和遥控闭锁装置等功能原件实现设备之间相互闭锁的“微机式”防误闭锁，这也是目前变电站“五防”防误闭锁系统中应用最多的方式。

变电站“五防”技术浅析“五防”技术经过几十年的发展已经从机械程序锁、电气锁微机防误到最新的计算机监控防误，为了使广大电力技术人员能更好地了解运用“五防”技术，本文介绍了“五防”技术、计算机监控系统防误操作技术和“五防”技术的验收和的运维方面的知识。

[关键词]“五防”技术；强制闭锁；计算机监控防误操作系统；“五防”运维一、“五防”及其技术1、“五防”概述变电站的电气误操作会造成大面积停电、设备损坏、人身伤亡，甚至引起电网振荡瓦解等严重后果，为防止电气设备误操作引发的电网、人身和重大设备事故，结合中外电气设备运行的实践经验，原能源部1990年对高压电气设备提出了“五防”的要求，即：防止误分、误合断路器；防止带负荷误分、误合隔离开关；防止带电挂接地线或合接地开关；防止带地线(或接地开关)合断路器(或隔离开关)送电；防止误入带电间隔。

以法规形式规定了电气防误的管理、运行、设计和使用原则。

2、“五防”技术“五防”技术在我国先后经历了的机械程序锁、机械闭锁、电气闭锁、微机型防止电气误操作系统、计算机监控防误操作系统。

随着智能电网的发展及智能变电站的逐渐普及，计算机监控防误成为“五防”技术的主流，该系统满足了电力系统自动化技术实际应用和变电站无人值班的发展需要。

3、变电站计算机监控防误操作系统技术随着变电站设备自动化水平不断提高，与早期的变电站相比，现在的变电站设备与设备、一次与二次、远方与就地之间，不再是独立的电缆连接，而是变电站站控层、间隔层、过程层全部通过基于以太网的无缝连接通信。

现有的防误闭锁技术已经出现不能满足变电站防误要求的趋势。

而计算机监控系统防误操作技术能够很好地满足不断发展的变电站综合自动化的要求，稳定、可靠地实现“五防”功能，从而在防止电气误操作上发挥越来越大的作用，已经成为“五防”的发展趋势。

计算机监控防误操作系统采用“计算机监控系统的防误闭锁”和“本设备间隔电气闭锁”相结合的方式。

计算机监控防误操作系统具有全站性的防误闭锁功能，间隔内的纵向闭锁采用电气闭锁，间隔间的横向闭锁由监控防误实现，简称监控防误。

浅谈确保220 kV变电站微机五防系统安全性的措施220 kV变电站是电力系统中重要的电力传输设施，对于变电站的微机五防系统安全性具有非常重要的意义。

微机五防系统是变电站的重要组成部分，它直接影响到变电站的运行安全和稳定性。

确保220 kV变电站微机五防系统的安全性是非常重要的，需要采取一系列的措施来保障其安全性。

关于物理防护方面，应该加强对微机五防系统的物理防护工作。

在变电站建设时，应该合理布置变电站内部的电气设备，尽量减少对微机五防系统的干扰，保证其正常运行。

还需要加强对转换设备、连接设备等设备的物理防护，避免外部因素对其造成影响。

通过物理防护措施，能够有效的避免微机五防系统因为外部因素造成的影响，提高其安全性。

关于系统安全方面，应该加强对微机五防系统的系统安全管理。

在变电站运行过程中，应该建立完善的微机五防系统管理机制，明确微机五防系统的管理责任人员，建立健全的系统维护流程。

还应该对微机五防系统的运行情况进行实时监测，及时发现并处理系统出现的问题，确保微机五防系统能够稳定运行。

通过系统安全管理，能够及时发现并处理微机五防系统中存在的问题，提高其运行的安全性和稳定性。

关于网络安全方面，应该加强对微机五防系统的网络安全保护。

由于微机五防系统一般都是通过网络连接的形式进行数据传输和控制操作，因此需要特别关注网络安全问题。

在变电站建设时，应该采用安全可靠的网络设备，采取有效的网络安全措施，加强对微机五防系统的网络进行安全防护。

还需要对微机五防系统进行网络安全监控，及时发现并处理网络安全问题，确保微机五防系统的网络安全。

通过加强对网络安全的防护和监控，能够有效的保障微机五防系统的网络安全，提高其安全性。

综合以上所述，确保220 kV变电站微机五防系统的安全性需要采取一系列的物理防护、系统安全、网络安全和数据安全措施。

只有在这些方面都加强保护和管理，才能够有效的提高微机五防系统的安全性，确保变电站的安全和稳定运行。
