模切设计知识点汇总模切是一种常用于印刷、包装、工艺品制作等领域的加工技术，通过切割或冲压的方式将材料切割成所需形状。
本文将对模切设计的一些知识点进行汇总，包括模切工艺、常用材料、设计要点等内容。
一、模切工艺1. 模切板制作：模切板是模切过程中的重要工具，可以根据设计需求制作合适的大小和形状。
常用的材料有PVC板、亚克力板等，制作时需要考虑是否易切割、抗压性能等因素。
2. 刀模制作：刀模是切割材料形状的模具，一般采用钢材制作。
制作刀模时需要根据设计图纸精确计算材料尺寸和切割轮廓，确保切割效果准确。
3. 模切机操作：模切机是进行模切加工的设备，操作时需要注意机器的运行状态、刀模的安装位置和加工速度等因素。
合理调整机器参数可以提高模切效率和加工质量。
二、常用材料1. 纸张：包括普通纸、卡纸、压纹纸等，常用于印刷品、包装盒等制作中。
纸张刚性较差，易于模切成各种形状。
2. 塑料薄膜：如PVC薄膜、PET薄膜等，常用于包装膜、标签等制作中。
塑料薄膜具有较好的柔韧性和透明性，适合进行模切加工。
3. 泡棉：常用于电子产品包装、保护垫料等领域。
泡棉柔软轻便，易于进行模切成各种形状，同时又有一定的缓冲保护效果。
三、设计要点1. 切割线设计：模切设计中最重要的要点之一是切割线的设计。
合理设置切割线可以提高模切效率和加工质量，避免浪费材料和损害产品。
2. 内外圆规避：在模切设计过程中，需要避免内外圆的规避问题。
内圆规避指的是模切线相交形成小角度，外圆规避则是模切线相交形成大角度。
合理设置切割线可以解决规避问题。
3. 纠偏控制：模切加工中，材料可能会发生偏移或变形。
通过合理设置切割线和加入纠偏控制点，可以减少材料偏移和变形的问题。
4. 基材选择：根据具体的产品需求，选择合适的基材非常重要。
基材的硬度、厚度、耐磨性等特性会直接影响模切加工的效果。
总结：模切设计是一项需要技巧和经验的工作，涉及到模切工艺、常用材料和设计要点等多方面知识。
常用模切材料精编模切是一种常见的加工方式，通过切割材料来制作出各种形状的产品。
常用的模切材料有很多种，下面将对一些常见的模切材料进行介绍。
1.EVA材料：EVA是一种常见的橡胶材料，具有优良的柔软性和耐磨性。
它常用于制作橡胶垫、橡胶制品、鞋底等。
EVA材料易于模切，可以通过热压、冷压等方式进行模切加工。
2.PE材料：PE是低密度聚乙烯的简称，是一种常见的塑料材料。
它具有良好的柔韧性和耐腐蚀性，适用于制作防护垫、塑料包装、塑料制品等。
PE材料的模切加工主要采用刀模模切的方式。
4.胶带材料：胶带是一种常见的粘结材料，包括双面胶带、透明胶带、泡棉胶带等。
它们适用于各种粘接、封口、保护等应用，常用于家庭、工业、办公等领域。
胶带材料的模切加工主要采用刀模模切的方式。
5.密封材料：密封材料包括硅胶密封条、橡胶密封圈、海绵胶条等。
它们具有良好的密封性能，适用于门窗、汽车、船舶、电子设备等领域。
密封材料的模切加工常采用激光切割或刀模模切的方式。
6.绝缘材料：绝缘材料主要包括胶带、胶粘剂、电绝缘薄膜等。
它们适用于电子、通信、电气等领域，用于绝缘、封装、粘接等用途。
绝缘材料的模切加工一般采用刀模模切或激光切割的方式。
7.纸板材料：纸板是一种常见的包装材料，具有良好的强度和韧性。
纸板材料适用于制作纸箱、纸盒等包装容器，常见于快递、物流、食品等行业。
纸板材料的模切加工一般采用刀模模切的方式。
除了以上介绍的常见模切材料外，还有许多其他材料也可以进行模切加工，如橡胶板材、亚克力板材、泡棉材料等。
每种材料都有其独特的特性和适用领域，选择合适的模切材料对于产品的制作和应用非常重要。
同时，模切加工的方式和工艺也需要根据不同的材料进行调整，以保证加工效果和质量。
总而言之，模切是一种常见的加工方式，可以应用于各种材料的切割和制作。
选择合适的模切材料，并合理选择加工方式和工艺，可以有效提高产品的质量和生产效率。

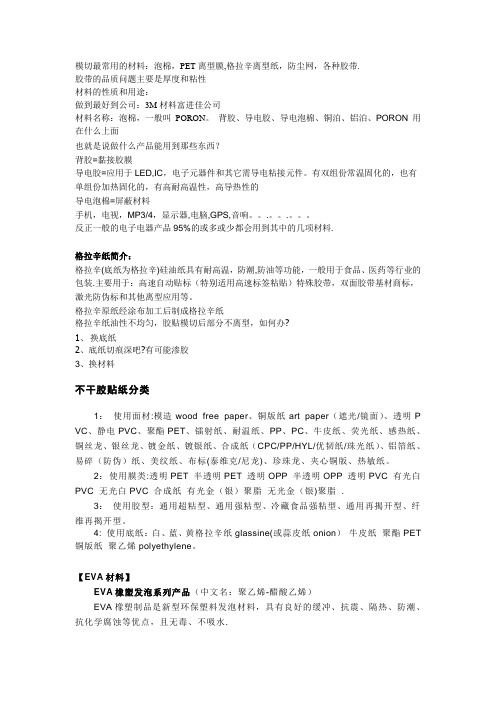

模切最常用的材料：泡棉，PET离型膜,格拉辛离型纸，防尘网，各种胶带.胶带的品质问题主要是厚度和粘性材料的性质和用途：做到最好到公司：3M材料富进佳公司材料名称：泡棉，一般叫PORON。
背胶、导电胶、导电泡棉、铜泊、铝泊、PORON用在什么上面也就是说做什么产品能用到那些东西？背胶=黏接胶膜导电胶=应用于LED,IC，电子元器件和其它需导电粘接元件。
有双组份常温固化的，也有单组份加热固化的，有高耐高温性，高导热性的导电泡棉=屏蔽材料手机，电视，MP3/4，显示器,电脑,GPS,音响。
.。
.。
反正一般的电子电器产品95%的或多或少都会用到其中的几项材料.格拉辛纸简介：格拉辛(底纸为格拉辛)硅油纸具有耐高温，防潮,防油等功能，一般用于食品、医药等行业的包装.主要用于：高速自动贴标（特别适用高速标签粘贴）特殊胶带，双面胶带基材商标，激光防伪标和其他离型应用等。
格拉辛原纸经涂布加工后制成格拉辛纸格拉辛纸油性不均匀，胶贴模切后部分不离型，如何办?1、换底纸2、底纸切痕深吧?有可能渗胶3、换材料不干胶贴纸分类1：使用面材:模造wood free paper、铜版纸art paper（遮光/镜面）、透明P VC、静电PVC、聚酯PET、镭射纸、耐温纸、PP、PC、牛皮纸、荧光纸、感热纸、铜丝龙、银丝龙、镀金纸、镀银纸、合成纸（CPC/PP/HYL/优韧纸/珠光纸）、铝箔纸、易碎（防伪）纸、美纹纸、布标(泰维克/尼龙)、珍珠龙、夹心铜版、热敏纸。
2：使用膜类:透明PET 半透明PET 透明OPP 半透明OPP 透明PVC 有光白PVC 无光白PVC 合成纸有光金（银）聚脂无光金（银)聚脂.3：使用胶型：通用超粘型、通用强粘型、冷藏食品强粘型、通用再揭开型、纤维再揭开型。
4: 使用底纸：白、蓝、黄格拉辛纸glassine(或蒜皮纸onion）牛皮纸聚酯PET 铜版纸聚乙烯polyethylene。
【EVA材料】EVA橡塑发泡系列产品（中文名：聚乙烯-醋酸乙烯）EVA橡塑制品是新型环保塑料发泡材料，具有良好的缓冲、抗震、隔热、防潮、抗化学腐蚀等优点，且无毒、不吸水.【热熔胶（EVA）】热熔胶是一种不含水,不需溶剂的固体可熔性聚合物。
干货史上最全模切材料汇总1.塑料材料：包括聚乙烯(PE)、聚丙烯(PP)、聚氯乙烯(PVC)、聚苯乙烯(PS)、聚酯(PE)等。
塑料材料具有轻巧、耐用、抗腐蚀等特点，适用于制作各种塑料模切制品。
2.橡胶材料：包括天然橡胶、丁腈橡胶、氯丁橡胶、丙烯橡胶等。
橡胶材料具有弹性好、耐磨损、耐高温等特点，适用于制作密封件、垫片、垫圈等。
3.装饰材料：包括木制品、金属板、玻璃、陶瓷等。
装饰材料具有美观、耐用、环保等特点，适用于制作纸盒、礼品盒、广告牌等。
4.绝缘材料：包括绝缘纸、绝缘胶布、绝缘纤维板等。
绝缘材料具有电绝缘性能好、机械强度高等特点，适用于制作电气绝缘材料。
5.导热材料：包括铜箔、铝箔、导热绝缘片等。
导热材料具有导热性能好、绝缘性能好等特点，适用于制作散热片、导热垫等。
6.隔音材料：包括隔音棉、隔音板、隔音泡棉等。
隔音材料具有隔音效果好、吸声性能好等特点，适用于制作汽车隔音材料、建筑隔音材料等。
7.软包材料：包括汽车内饰材料、家具材料、布料等。
软包材料具有柔软、舒适、环保等特点，适用于制作汽车座椅套、沙发套等。
8.电子材料：包括电路板、散热片、导电胶等。
电子材料具有导电性能好、耐高温、抗腐蚀等特点，适用于制作电子产品配件。
9.制鞋材料：包括皮革、合成革、尼龙布等。
制鞋材料具有透气性好、耐磨性好、舒适等特点，适用于制作鞋子的鞋面和鞋底。
10.医疗材料：包括医用胶带、医用纱布、医用海绵等。
医疗材料具有医用级别的质量要求，适用于制作医疗用品。
11.食品安全材料：包括食品包装材料、食品隔离材料等。
食品安全材料具有食品卫生安全等特点，适用于制作食品包装盒、食品袋等。
12.纸张材料：包括普通纸、牛皮纸、压花纸等。
纸张材料具有环保、易于加工等特点，适用于制作纸质模切制品。
需要注意的是，选择合适的模切材料需要根据具体的应用和要求来决定，确保所选材料符合产品的特性和要求。
模切基础与模切质量管理标准No.:00000000000006672第一部份：模切基础知识第一节：模切介绍1.0模切的定义及模切所涉及的主要因素模切是使用模具,通过模切机将原材料加工成一定形状的零配件,模切属于加工行业。
模切主要属以下几个因素影响：模切机、原材料、模具、模切技术人员；2.0模切行业所涉及到的领域、产品、用途行业：电子行业、机械加工行业、食品行业、医疗行业、包装行业；产品：手机、MP3、MP4、游戏机、数码相机、复印机、数码摄相机、笔记本电脑、仪器仪表、车载显示等凡是使用液晶显示的产品；用途：B/L、防震、导电屏蔽、绝缘、胶贴；3.0模切产品分类3.1光学模切产品:BEF（增光膜）、反射片、扩散片、黑白双（单）面胶、普通双面胶；3.2胶粘系列产品:3M、TESA、NITTO、寺冈、SONY等双（单）面胶；3.3保护/缓冲系列:保护膜、静电膜、EVA、PORON；3.4导电屏蔽系列:导电泡棉、导电胶、导电铜箔等；4.0模切机的分类4.1多工位旋转模切机(圆刀机);4.2平压模切机5.0刀模的分类5.1铝板刀模用线切割的方式将底板(多为铝板)进行切割,然后将刀片装在切割槽内;5.2蚀刻刀模采用高精密CNC腐蚀雕刻，通过高尖端技术处理的一种新型的精密刀模。
体积小、重量轻、精密度高、易保存。
模具精确度为0.03～0.05MM。
5.3QDC模简易冲模，也可以说是简易组合冲模。
采用模块组合的方式，使用雕刻刀模或腐蚀刀模安装到五金冲模模座中，进行冲切、清废；因为可以根据不同的模切需要进行快速模具更换，兼顾了刀模的优势和冲模的精度、稳定性。
第二节:手机B/L外观及结构B/L外观手机B/L外观第二部份：光学模切材料一、反射片1．用途：贴于导光板的下面，用于光反射作用；2．分类：银反射片（主要用于亮度高的手机）、普通白反射（主要用于辉度不高的手机或MP3、MP4等）；生产厂反射片型号反射片类型厚度(MM)备注丽光37W01银反射0.042 37W02银反射0.042 75W05银反射0.080 50W07银反射0.050KIMOT OGR25DM银反射0.060惠和NR-1银反射0.042 NR-2银反射0.059 NR-3银反射0.079帝光UX-100白反射0.100东丽E20#75白反射0.075E60L#188白反射0.188 E6SL#1白反射0.188手机B/L结构二.扩散膜1.用途:贴在导光板的上面,使从导光板发出的光线更均匀;三.黑白胶1.用途:贴于上增光膜片,连接LCD,起遮光作用;2.主要生产厂及其型号第三部份：无尘室管理第一节：无尘车间需管理项目无尘室的管理通过对进入无尘室的人、物料、机器的除尘管理，以防止人员、物料及机器进入净洁室时带入尘源；通过对无尘室的灰尘进行清除，减少已带入的灰尘、颗粒；通对净化系统进行管理，提高过滤效果；1．建立《无尘室管理规范》。
模切材料说明胶类主要指我们比较常见的双面胶，按照基材分，可分为有基材和无基材。
无基材又可分为，PET基材、无纺布基材、泡棉基材。
PET基材是PET的两面都涂布胶水而形成的，因为中间夹杂着一层PET，所以不容易撕断，比较有韧性，适应于粘贴材质比较软的材料。
不同基材的胶，有不同的特性，实用于不同的背胶原料。
无纺布基材和泡棉基材的组成结构可以和PET基材效仿。
一般情况下，越厚的胶粘性相对越强一些。
国外的品牌主要有：美国3M、德国TESA、日本日东。
国内的品牌种类相对繁多，主要有四维、罗曼、力王等等。
棉类又分海棉和泡棉两种。
这类材料有个共同的特性，材质相对其它一些模切材料来说，比较软，所以在模切过程中，会有不同程度的变形。
不管是海棉还是泡棉，很少有单独使用它们的，一般都是背一层或者多层胶来使用。
海棉有个属性就是发泡率，按照倍数来计算，发泡率越高，密度和硬度相对来说越大一些。
泡棉的属性有压缩比、厚度、密度、硬度、颜色等。
压缩比，是指最大限度能压缩多少比例。
比如压缩比为95%，可以理解成，在模切过程中，只有整体压缩到整体厚度的95%之后，它才会被切断的.。
厚度主要集中在0.3mm-6mm。
密度，可以想象成海面的发泡率，密度越大，里面的泡会越小，越集中。
但是相同密度的泡棉可以制作出不同硬度的种类。
泡棉和胶带一样，种类也比较繁多，而每种泡棉的型号，都是由生产商家自己指定的。
例如“4701-40-0257-B”.4701是指美标泡棉类的一个系列，40是指它硬度，从40-60它的硬度是逐渐增加的，0257是指它的厚度，计算方法是最后面的三为数前面加个零点，也就是0.257X25.4得出来的数值才是它的厚度，约为0.6mm，最后面的字母B是指这款泡棉的颜色为黑色。
棉类比较软，起减震、防潮、隔音等作用，也可以在棉内会填充一些不同的元素，起到不同的作用。
例如填充一些稀有金属，还起到屏蔽防辐作用。
膜类，也就是我们常说的保护膜。
模切设计知识点汇总图模切设计是一种常见的印刷加工技术，用于将印刷品或包装材料切割成所需的形状。
在模切设计中，我们需要了解一些关键的知识点，以确保设计的准确性和效果。
本文将对模切设计的知识点进行汇总，并提供一张知识点汇总图，帮助读者更好地理解和应用这些知识。
一、模切设计的基础知识1. 模切的定义：模切是一种通过模具将纸张、纸板或塑料等材料切割成所需形状的印刷加工技术。
2. 模切机的组成：模切机由上刀、下刀、模切板、压力调节装置等组成。
3. 材料选择：在模切设计中，常用的材料包括纸张、纸板和塑料薄膜。
设计师需要根据产品的特性和用途选择合适的材料。
4. 刀模制作：刀模是用于切割材料的模切工具，其制作需要考虑到设计的形状和尺寸、刀模材料的选择等因素。
5. 切割线的设计：在模切设计中，需要根据产品的形状和尺寸确定切割线的位置和样式。
切割线应尽量简洁明了，避免过多的锐角和尖突，以确保切割的准确性。
6. 计算模切材料的损耗率：为了节约成本和确保生产效率，设计师需要计算模切材料的损耗率，以确定材料的使用量。
二、模切设计的常见技巧1. 尺寸和间距的设置：在进行模切设计时，需要根据产品的尺寸和要求设置合适的间距和边界，以确保切割的准确性和美观度。
2. 孔洞和透明窗口的设计：在一些特殊的产品或包装中，设计师需要设计孔洞或透明窗口，以便于产品的展示和使用。
3. 持手设计：对于需要手持的产品或包装，设计师需要考虑到持手的位置、形状和强度等因素，以便用户能够方便地携带和使用产品。
4. 引撕线的设计：引撕线是指用于方便用户撕开产品或包装的线条，设计师需要合理设置引撕线的位置和形状，以提高用户的使用体验。
5. 曲线和圆形切割的处理：在模切设计中，常常会遇到设计师需要切割曲线或圆形的情况。
对于这些形状，设计师需要采用合适的技巧和工具，确保切割的平滑和精准。
三、常见的模切设计问题及解决方法1. 切割不准确：切割不准确可能是由于刀模磨损、压力调节不当等原因引起的。
