高低压柜型号各字母的含义

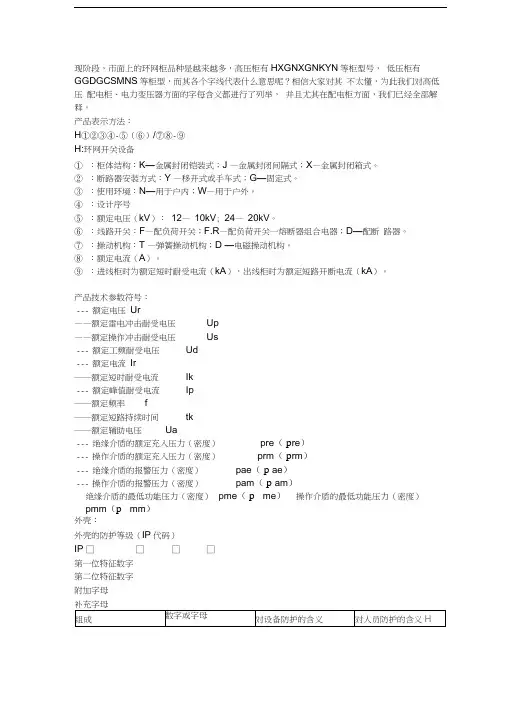

现阶段，市面上的环网柜品种是越来越多，高压柜有HXGNXGNKYN等柜型号，低压柜有GGDGCSMNS等柜型，而其各个字线代表什么意思呢？相信大家对其不太懂，为此我们对高低压配电柜、电力变压器方面的字每含义都进行了列举，并且尤其在配电柜方面，我们已经全部解释。

产品表示方法：H①②③④-⑤（⑥）/⑦⑧-⑨H:环网开关设备①：柜体结构：K—金属封闭铠装式；J —金属封闭间隔式；X—金属封闭箱式。

②：断路器安装方式：Y —移开式或手车式；G—固定式。

③：使用环境：N—用于户内；W—用于户外。

④：设计序号⑤：额定电压（kV）：12—10kV; 24—20kV。

⑥：线路开关：F—配负荷开关；F.R—配负荷开关一熔断器组合电器；D—配断路器。

⑦：操动机构：T —弹簧操动机构；D —电磁操动机构。

⑧：额定电流（A）。

⑨：进线柜时为额定短时耐受电流（kA），出线柜时为额定短路开断电流（kA）。

产品技术参数符号：--- 额定电压Ur——额定雷电冲击耐受电压Up——额定操作冲击耐受电压Us--- 额定工频耐受电压Ud--- 额定电流Ir――额定短时耐受电流Ik--- 额定峰值耐受电流Ip――额定频率f――额定短路持续时间tk――额定辅助电压Ua--- 绝缘介质的额定充入压力（密度）pre（p re）--- 操作介质的额定充入压力（密度）prm（p rm）--- 绝缘介质的报警压力（密度）pae（p ae）--- 操作介质的报警压力（密度）pam（p am）绝缘介质的最低功能压力（密度）pme（p me）操作介质的最低功能压力（密度）pmm（p mm）外壳：外壳的防护等级（IP代码）IP □□□□第一位特征数字第二位特征数字附加字母电流互感器：L①②③④⑤-⑥⑦L:电流互感器（CT 。

①或②：A—穿墙式；M—母线型；B—支柱式；C—瓷绝缘；S—塑料注射绝缘；D—单匝贯穿式；V—户外式；F—复匝式；G-改进型；Y—低压式；Z—浇注绝缘式支柱式；C—母线型；K—塑料外壳；J —浇注绝缘或加大容量。

电⽓图纸中各类开关柜型号的含义电⽓图纸中各类开关柜型号的含义GCK、GCS、MNS是低压抽出式开关柜；GGD、GDH、PGL是低压固定式开关柜；XZW综合配电箱；ZBW箱式变电站；XL、GXL低压配电柜、建筑⼯地箱；JXF电器控制箱；PZ20、PZ30系列终端照明配电箱；PZ40、XDD（R）电表计量箱PXT（R）K－□/□－□/□－□/□－□/IP□系列规格型号解释：(1)PXT明装配电箱，暗装加（R）(2)K有如表1的系列配线⽅式(3)□/□额定电流/额定短时耐受电流能⼒：⽤数字表⽰，250/10表⽰：额定电流250A/额定短时耐受电流能⼒10kA，根据顾客要求可以降低。

(4)□/□进线型式：□/1单相输⼊；□/3三相输⼊；1/3表⽰混合输⼊(5)□×□出线回路：单相回路×三相回路，6×3单相6回路，三相3回路(6)□/□主开关型式/防护等级；1/IP30单相主开关/IP30；3/IP30三相主开关/IP30表1：序号汉语拼⾳字头中⽂解释装配图号电⽓原理图号1JL计量箱PXT01PXT01dq系列2CZ插座箱PXT02PXT02dq系列3ZM照明箱PXT03PXT03dq系列4DL动⼒箱PXT04PXT04dq系列5JC计量插座箱PXT05PXT05dq系列6JZ计量照明箱PXT06PXT06dq系列7JD计量动⼒箱PXT07PXT07dq系列8ZC照明插座箱PXT08PXT08dq系列9DC动⼒插座箱PXT09PXT09dq系列10DZ动⼒照明箱PXT10PXT10dq系列11HH混合功能箱PXT11PXT11dq系列12ZN智能箱PXT12PXT12dq系列电⽓箱柜名称编号规格型号⾼压开关柜AH⾼压计量柜AM⾼压配电柜AA⾼压电容柜AJ低压电⼒配电箱柜AP低压照明配电箱柜AL应急电⼒配电箱柜APE应急照明配电箱柜ALE低压负荷开关箱柜AF低压电容补偿柜ACC或ACP直流配电箱柜AD操作信号箱柜AS控制屏台箱柜AC继电保护箱柜AR计量箱柜AW励磁箱柜AE低压漏电断路器箱柜ARC双电源⾃动切换箱柜AT多种电源配电箱柜AM⼑开关箱柜AK电源插座箱AX建筑⾃动化控制器箱ABC⽕灾报警控制器箱AFC设备监控器箱ABC住户配线箱ADD信号放⼤器箱ATF分配器箱AVP接线端⼦箱AXT举例说明吧GCK第⼀个G代表配电柜第⼆个C代表抽屉式第三个K代表控制GGD第⼀个G代表配电柜第⼆个G代表固定式第三个D代表动⼒配电箱1LA1a1AL1bAT-DT是什么意思还有1AP22AP13APc7AP1KX之类的。

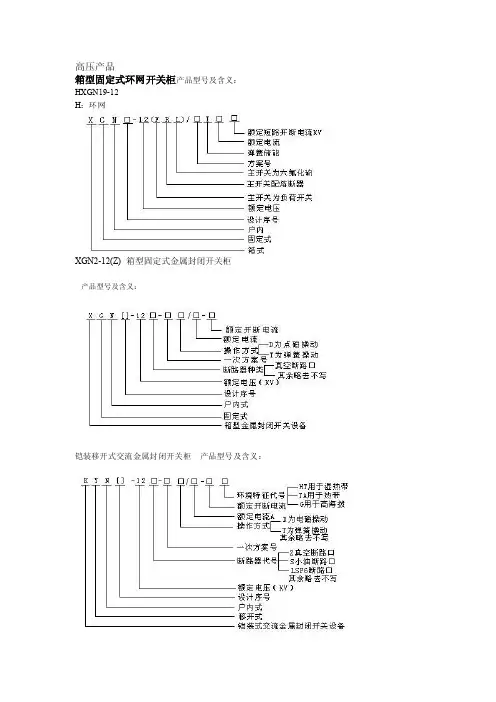

高压产品
箱型固定式环网开关柜产品型号及含义：HXGN19-12
H：环网
XGN2-12(Z) 箱型固定式金属封闭开关柜
产品型号及含义：
铠装移开式交流金属封闭开关柜产品型号及含义：
GZS1型户内金属铠装抽出式开关设备
G——高压铠装开关设备
Z——中置式组装型
S——森源电气系统
1——设计系列序号
□——一次电路方案编号
□——环境特征代号：用于湿热带为TH
用于干热带为TA
用于高海拔为G
低压抽出式开关柜
产品型号及含义：
S：森源电气系统：
森源电气股份有限公司是电器制造业的主体，公司创建于1992年，是国家原机械部、电力部定点生产高低压配电成套设备、隔离开关及元器件产品的厂家，是全国高压开关行业协会理事会员单位，中国输变电行业协会会员单位，是国家重点高新技术企业。

产品型号及含义：
GCK交流低压配电柜：G--柜式结构；C--抽出式；K--控制中心
GCS交流低压配电柜：G--封闭式开关柜；C--抽出式；S--森源电气系统
G 交流低压开关柜 C 抽出式K/L 用途代号：K 配电L 动力
GGD交流低压配电柜：
产品型号及含义：
G--低压配电柜；G—电器元件固定安装、固定接线；D--电力用柜
PGL-型低压配电屏
型号及其含义
P 低压开启式配电屏
G 电气元件固定安装、固定接线
L 动力用
□设计序号 1 2 3 和GGD一样
□主电路方案号
□辅助电路方案号。

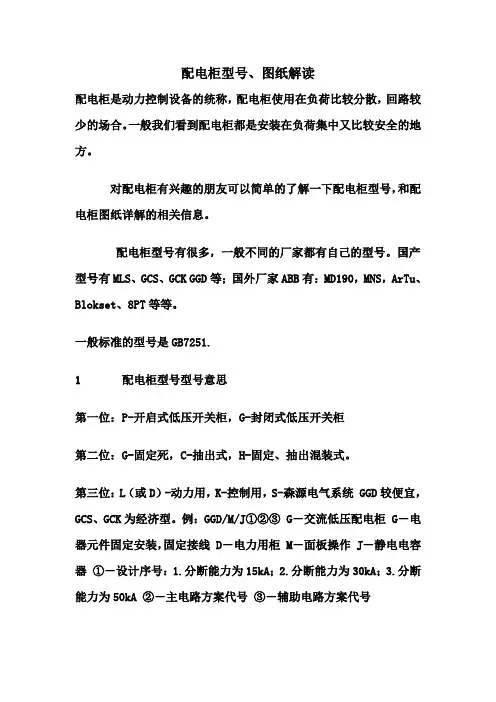

配电柜型号、图纸解读
配电柜是动力控制设备的统称，配电柜使用在负荷比较分散，回路较少的场合。

一般我们看到配电柜都是安装在负荷集中又比较安全的地方。

对配电柜有兴趣的朋友可以简单的了解一下配电柜型号，和配电柜图纸详解的相关信息。

配电柜型号有很多，一般不同的厂家都有自己的型号。

国产型号有MLS、GCS、GCK GGD等；国外厂家ABB有：MD190，MNS，ArTu、Blokset、8PT等等。

一般标准的型号是GB7251.
1 配电柜型号型号意思
第一位：P-开启式低压开关柜，G-封闭式低压开关柜
第二位：G-固定死，C-抽出式，H-固定、抽出混装式。

第三位：L（或D）-动力用，K-控制用，S-森源电气系统 GGD较便宜，GCS、GCK为经济型。

例：GGD/M/J①②③ G－交流低压配电柜 G－电器元件固定安装，固定接线 D－电力用柜 M－面板操作 J－静电电容器①－设计序号：1.分断能力为15kA；2.分断能力为30kA；3.分断能力为50kA ②－主电路方案代号③－辅助电路方案代号
配电柜图纸解读：
1.我们平时看到多家多户用电的时候，大多是由一个配电柜里面发出来的，简单的接线图就是这个样子。

2.配电板的电路图分为一次原理图和二次原理图，一次原理图即为主电路原理图，二次原理图即为控制电路的原理图。

3.以上是智能配电柜的原理图、展开图、端子排图、安装接线图等等，这些接线都比较的麻烦，智能配电柜操作起来更方便。

注：关于配电柜的信息资料有限，仅供参考。

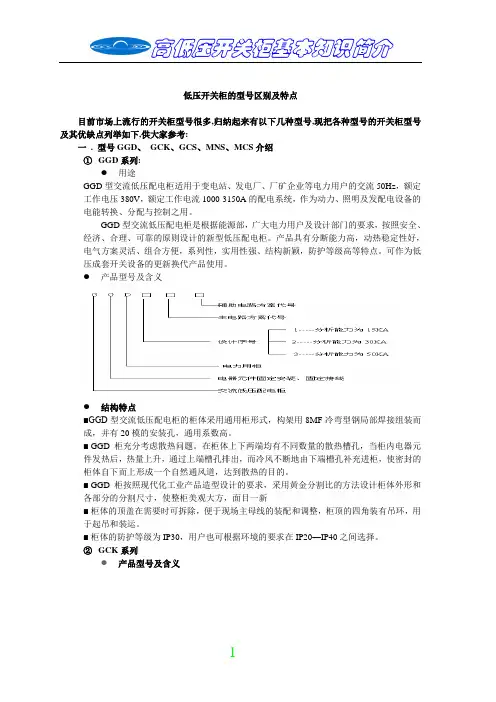

低压开关柜的型号区别及特点目前市场上流行的开关柜型号很多,归纳起来有以下几种型号,现把各种型号的开关柜型号及其优缺点列举如下,供大家参考:一. 型号GGD、GCK、GCS、MNS、MCS介绍①GGD系列:●用途GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流1000-3150A的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。

GGD型交流低压配电柜是根据能源部，广大电力用户及设计部门的要求，按照安全、经济、合理、可靠的原则设计的新型低压配电柜。

产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性，实用性强、结构新颖，防护等级高等特点。

可作为低压成套开关设备的更新换代产品使用。

●产品型号及含义●结构特点■GGD型交流低压配电柜的柜体采用通用柜形式，构架用8MF冷弯型钢局部焊接组装而成，并有20模的安装孔，通用系数高。

■ GGD柜充分考虑散热问题。

在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。

■ GGD柜按照现代化工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新■柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。

■柜体的防护等级为IP30，用户也可根据环境的要求在IP20—IP40之间选择。

②GCK系列●产品型号及含义GCK G是封闭式开关柜 C是抽出式K是控制中心GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC) 柜和电动机控制中心(MCC)两部分组成。

该装置适用于交流50(60)HZ、额定工作电压小于等于660V、额定电流4000A及以下的控配电系统,作为动力配电、电动机控制及照明等配电设备。

配电箱有型号，不同的厂家都有自己的型号。

国产型号有MLS、GCS、GCK GGD等，国外厂家有MD190，MNS，ArTu、Blokset、8PT等，一般标准的型号是GB7251.1。

区别：1、P-开启式低压开关柜，G-封闭式低压开关柜第二位：G-固定死，C-抽出式，H-固定、抽出混装式。

2、L（或D）-动力用，K-控制用，S-森源电气系统3、GGD较便宜，GCS、GCK为经济型。

4、GCK、GCS、MNS是低压抽出式开关柜。

5、GGD、GDH、PGL是低压固定式开关柜。

扩展资料配电箱尺寸的确定：1、当电箱只是照明电箱或者小动力时，进线小于10平方时，如果开关位数小于20位时，开关宽度尺寸加起来再每边加20MM就为电箱宽度，高度为开关高度加40MM，深度为开关最大深度加10 MM。

2、当电箱只是照明电箱或者小动力时，进线小于10平方时，如果开关位数大于20位时，这时候电箱需要布置为两排开关，开关宽度尺寸加起来再每边加40MM就为电箱宽度，高度为开关高度加4 0MM，深度为开关最大深度加10MM。

3、当电箱只是照明电箱或者小动力时，进线小于10平方时，如果进线开关需要单独一排时，开关宽度尺寸加起来再每边加20MM就为电箱宽度，高度为开关高度加进线开关高度加40 MM，深度为开关最大深度加10MM。

4、当电箱为动力电箱时，或动力照明电箱时，算法基本与上面相同，不过当进线大于10平方时，要考虑进线的弯曲半径一级接线端子要预留足够的空间进线，当两排布置开关时，应考虑开关的布线走线.当然电箱尺寸没有定论的，要考虑实际的安装，要看实际接线图和考虑如何安排开关布置一级开关的走线。

5、如全是微型断路器根据位数（每位18毫米）确定，PZ系列配电箱有固定尺寸，回路超出80位可在图纸标识甲方确定（字样），设备控制箱标识设备自带，进线大于185mm2，输出大于2路尽量选用柜式等。

配电箱规格型号有哪些配电箱尺寸如何确定配电箱的型号规格配电柜型号有很多，一般不同的厂家都有自己的型号。

咼压产品箱型固定式环网开关柜产品型号及含义:HXGN19-12H :环网车殳汕9-早鼻半F 丿阜4■早早L 報定短路开斷电流◎荻定电痂 主开关为九氟化硏 主开关配熔斷駆 主开关为快荷开关 輙定电压 设计序号尸内 固定式 箱式XGN2-12(Z)箱型固定式金属封闭开关柜产品型号及含义:盟罢干斷电廠豊聲5-讷点厠航 断佥器种真空斷路口 弩胳种梵」茸余略去不写 额走电压【KV)设计序号P 內式固走式箱型金J1封囲开关後备环境特征代号 额定开靳电就1—G 用于高海按 为电鬼碟动 撫作方式匚T 为母毎挟动 苴余略去不写 一次方家号 I —Z 冥空断路口 断跑器代号~ S 小油断Jfi口 L LSF6断路口 其余略去不写 颇定电压〔UV ) 设计序号 尸内式 移开畫错装式交掘金库封闭开关谡备GZS1型户内金属铠装抽岀式开关设备G ――高压铠装开关设备Z ――中置式组装型S ――森源电气系统1――设计系列序号□ —次电路方案编号□――环境特征代号：用于湿热带为TH 产品型号及含义:1—皿-用于湿热带一丁人用于麹带铠装移开式交流金属封闭开关柜用于干热带为TA用于高海拔为G低压抽岀式开关柜产品型号及含义:C SS:森源电气系统:森源电气股份有限公司是电器制造业的主体，公司创建于1992年，是国家原机械部、电力部定点生产高低压配电成套设备、隔离开关及元器件产品的厂家，是全国高压开关行业协会理事会员单位，中国输变电行业协会会员单位，是国家重点高新技术企业。

产品型号及含义:GCK交流低压配电柜：G--柜式结构；C--抽出式；K--控制中心GCS交流低压配电柜：G--封闭式开关柜；C--抽出式；S--森源电气系统G交流低压开关柜C抽出式K/L用途代号：K配电L动力GGD交流低压配电柜:产品型号及含义:GCDC-n- □: 匸播电猛才奏代寻____ 主电路方案导（1型灯个方案*2型53亍芳秦* 了型£7千方案）I一1 C分斷巔力対15K^1———C分断能力対3tJKfO——3 C分断能力対50盼）------------- 交疏低压固定式配电柜G--低压配电柜；G—电器元件固定安装、固定接线；D--电力用柜PGL-型低压配电屏型号及其含义P 低压开启式配电屏G 电气元件固定安装、固定接线L 动力用□设计序号12 3 和GGD 一样□主电路方案号□辅助电路方案号。

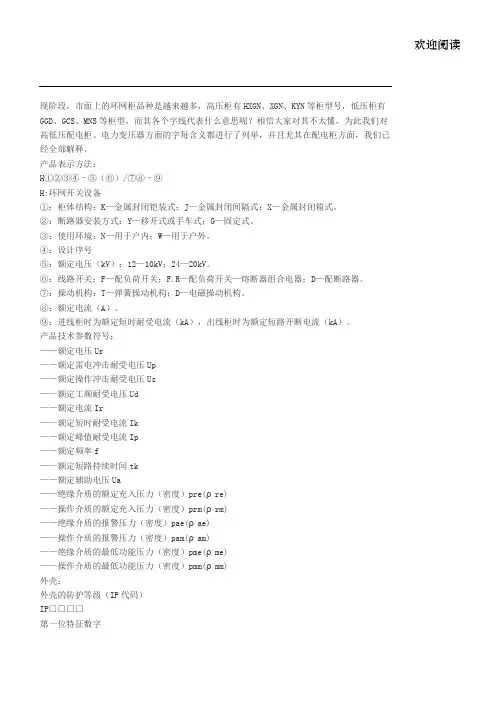

欢迎阅读现阶段，市面上的环网柜品种是越来越多，高压柜有HXGN、XGN、KYN等柜型号，低压柜有GGD、GCS、MNS等柜型，而其各个字线代表什么意思呢？相信大家对其不太懂，为此我们对高低压配电柜、电力变压器方面的字每含义都进行了列举，并且尤其在配电柜方面，我们已经全部解释。

产品表示方法：H①②③④–⑤（⑥）/⑦⑧–⑨H:环网开关设备①：柜体结构：K—金属封闭铠装式；J—金属封闭间隔式；X—金属封闭箱式。

②：断路器安装方式：Y—移开式或手车式；G—固定式。

③：使用环境：N—用于户内；W—用于户外。

④：设计序号⑤：额定电压（kV）：12—10kV；24—20kV。

⑥：线路开关：F—配负荷开关；F.R—配负荷开关—熔断器组合电器；D—配断路器。

⑦：操动机构：T—弹簧操动机构；D—电磁操动机构。

⑧：额定电流（A）。

⑨：进线柜时为额定短时耐受电流（kA），出线柜时为额定短路开断电流（kA）。

产品技术参数符号：——额定电压Ur——额定雷电冲击耐受电压Up——额定操作冲击耐受电压Us——额定工频耐受电压Ud——额定电流Ir——额定短时耐受电流Ik——额定峰值耐受电流Ip——额定频率f——额定短路持续时间tk——额定辅助电压Ua——绝缘介质的额定充入压力（密度）pre(ρre)——操作介质的额定充入压力（密度）prm(ρrm)——绝缘介质的报警压力（密度）pae(ρae)——操作介质的报警压力（密度）pam(ρam)——绝缘介质的最低功能压力（密度）pme(ρme)——操作介质的最低功能压力（密度）pmm(ρmm)外壳：外壳的防护等级（IP代码）IP□□□□第一位特征数字第二位特征数字附加字母补充字母组成数字或字母对设备防护的含义对人员防护的含义代码字母IP ——第一位特征数字防止固体异物进入防止接近危险部件0 无防护无防护1 ≥直径50mm 手背2 ≥直径12.5mm 手指3 ≥直径2.5mm 工具4 ≥直径1.0mm 金属线5 防尘金属线6 尘密金属线第二位特征数字防止进水造成有害伤害—0 无防护1 垂直滴水2 15°滴水3 淋水4 溅水5 喷水6 猛烈喷水7 短时间浸水8 连续浸水附加字母（可选择）—防止接近危险部件A 手背B 手指C 工具D 金属线补充字母（可选择）专门补充的信息—H 高压设备M做防水试验时试样运行S做防水试验时试样静止W 气候条件电流互感器：L①②③④⑤–⑥⑦L：电流互感器（CT）。

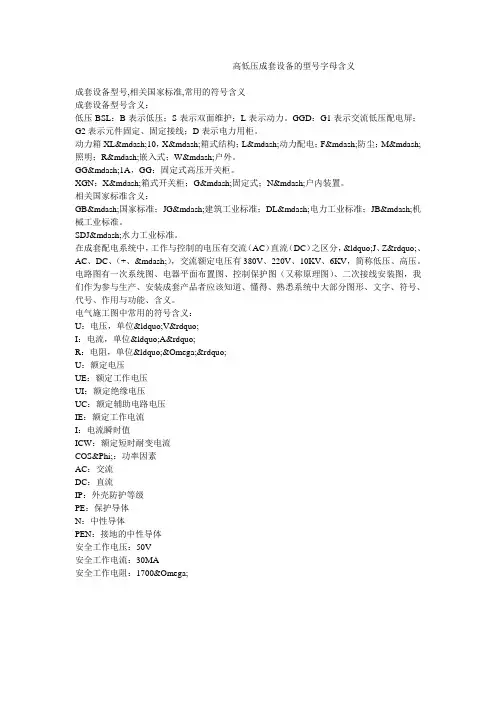

高低压成套设备的型号字母含义成套设备型号,相关国家标准,常用的符号含义成套设备型号含义：低压BSL：B表示低压；S表示双面维护；L表示动力。

GGD：G1表示交流低压配电屏；G2表示元件固定、固定接线；D表示电力用柜。

动力箱XL—10，X—箱式结构；L—动力配电；F—防尘；M—照明；R—嵌入式；W—户外。

GG—1A，GG：固定式高压开关柜。

XGN：X—箱式开关柜；G—固定式；N—户内装置。

相关国家标准含义：GB—国家标准；JG—建筑工业标准；DL—电力工业标准；JB—机械工业标准。

SDJ—水力工业标准。

在成套配电系统中，工作与控制的电压有交流（AC）直流（DC）之区分，“J、Z”、AC、DC、（+、—），交流额定电压有380V、220V、10KV、6KV，简称低压、高压。

电路图有一次系统图、电器平面布置图、控制保护图（又称原理图）、二次接线安装图，我们作为参与生产、安装成套产品者应该知道、懂得、熟悉系统中大部分图形、文字、符号、代号、作用与功能、含义。

电气施工图中常用的符号含义：U：电压，单位“V”I：电流，单位“A”R：电阻，单位“Ω”U：额定电压UE：额定工作电压UI：额定绝缘电压UC：额定辅助电路电压IE：额定工作电流I：电流瞬时值ICW：额定短时耐变电流COSΦ：功率因素AC：交流DC：直流IP：外壳防护等级PE：保护导体N：中性导体PEN：接地的中性导体安全工作电压：50V安全工作电流：30MA安全工作电阻：1700Ω。

高压低压开关柜各种型号的介绍与区别GGD固定开关柜GCS抽屉柜GCK抽屉柜前市场上流行的开关柜型号很多, 归纳起来有以下几种型号, 现把各种型号的开关柜型号及其优缺点列举如下, 供大家参考:低压部分：一 . 型号GGD 、GCK 、GCS 、MNS 、MCS 介绍①①①①GGD GGD GGD GGD 系列系列系列系列: : : :用途:GGD 型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz ，额定工作电压380V ，额定工作电流1000-3150A 的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。

GGD 型交流低压配电柜是根据能源部，广大电力用户及设计部门的要求，按照安全、经济、合理、可靠的原则设计的新型低压配电柜。

产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性，实用性强、结构新颖，防护等级高等特点。

可作为低压成套开关设备的更新换代产品使用。

结构特点■ GGD 型交流低压配电柜的柜体采用通用柜形式，构架用8MF 冷弯型钢局部焊接组装而成，并有20 模的安装孔，通用系数高。

■ GGD 柜充分考虑散热问题。

在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。

■ GGD 柜按照现代化工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新■ 柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。

■ 柜体的防护等级为IP30 ，用户也可根据环境的要求在IP20 — IP40之间选择。

②②②②GCK GCK GCK GCK 系列系列系列系列产品型号及含义GCK G 是封闭式开关柜C 是抽出式K 是控制中心GCK 低压抽出式开关柜（以下简称开关柜）由动力配电中心（PC ）柜和电动机控制中心（MCC ）两部分组成。

柜体型号说明
GCS 低压抽出式开关柜
G是封闭式开关柜 C是抽出式 S是控制中心
GGD交流低压配电柜
G是交流低压配电柜 G是电器元件固定安装，固定接 D是电力用柜
GGD交流低压配电柜：G--低压配电柜；G--固定安装、固定接线；D--电力用柜
GCK交流低压配电柜：G--柜式结构；C--抽出式；K--控制中心GCS交流低压配电柜：G--封闭式开关柜；C--抽出式；S--森源电气系统
MNS交流低压配电柜；是按照瑞士ABB公司转让技术制造的产品。

GCS是抽屉式，GGD是普通的。

GCS开关坏了，直接换抽屉。

可以不停电更换。

GGD要停电。

价格是GGD便宜点
举个例子：GCK是低压抽屉式开关柜
各字母的含义是:
G:柜休
C:抽屉式(抽出式)
K:控制中心
第一位：分类代号，即产品名称，P-开启式低压开关柜，G-封闭式低压开关柜
第二位：型式特征，G-固定式，C抽出式，H-固定式抽出式混合安装
第三位：用途代号，L（或D）-动力用，K-控制用，
第四位：设计代号
第五位：主回路方案编号
第六位：辅助回路方案编号。

低压开关柜的型号区别及特点目前市场上流行的开关柜型号很多,归纳起来有以下几种型号,现把各种型号的开关柜型号及其优缺点列举如下,供大家参考:一 . 型号GGD、GCK、GCS、MNS、MCS介绍①GGD系列:●用途GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流1000-3150A的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。

GGD型交流低压配电柜是根据能源部，广大电力用户及设计部门的要求，按照安全、经济、合理、可靠的原则设计的新型低压配电柜。

产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性，实用性强、结构新颖，防护等级高等特点。

可作为低压成套开关设备的更新换代产品使用。

●产品型号及含义结构特点■GGD型交流低压配电柜的柜体采用通用柜形式，构架用8MF冷弯型钢局部焊接组装而成，并有20模的安装孔，通用系数高。

■ GGD柜充分考虑散热问题。

在柜体上下两端均有不同数量的散热槽孔，当柜电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。

■ GGD柜按照现代化工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新■柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。

■柜体的防护等级为IP30，用户也可根据环境的要求在IP20—IP40之间选择。

②GCK系列产品型号及含义GC K G是封闭式开关柜 C是抽出式K是控制中心GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC) 柜和电动机控制中心(MCC)两部分组成。

该装置适用于交流50(60)HZ、额定工作电压小于等于660V、额定电流4000A及以下的控配电系统,作为动力配电、电动机控制及照明等配电设备。

低压开关柜的型号区别及特点目前市场上流行的开关柜型号很多,归纳起来有以下几种型号,现把各种型号的开关柜型号及其优缺点列举如下,供大家参考:一. 型号GGD、GCK、GCS、MNS、MCS介绍①GGD系列:●用途GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流1000-3150A的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。

GGD型交流低压配电柜是根据能源部，广大电力用户及设计部门的要求，按照安全、经济、合理、可靠的原则设计的新型低压配电柜。

产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性，实用性强、结构新颖，防护等级高等特点。

可作为低压成套开关设备的更新换代产品使用。

●产品型号及含义●结构特点■GGD型交流低压配电柜的柜体采用通用柜形式，构架用8MF冷弯型钢局部焊接组装而成，并有20模的安装孔，通用系数高。

■ GGD柜充分考虑散热问题。

在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。

■ GGD柜按照现代化工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新■柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。

■柜体的防护等级为IP30，用户也可根据环境的要求在IP20—IP40之间选择。

②GCK系列●产品型号及含义GCK G是封闭式开关柜 C是抽出式K是控制中心GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC) 柜和电动机控制中心(MCC)两部分组成。

该装置适用于交流50(60)HZ、额定工作电压小于等于660V、额定电流4000A及以下的控配电系统,作为动力配电、电动机控制及照明等配电设备。

电气图纸中各类开关柜型号的含义电气图纸中各类开关柜型号的含义GCK、GCS、MNS是低压抽出式开关柜；GGD、GDH、PGL是低压固定式开关柜；XZW综合配电箱；ZBW箱式变电站；XL、GXL低压配电柜、建筑工地箱；JXF电器控制箱；PZ20、PZ30系列终端照明配电箱；PZ40、XDD（R）电表计量箱PXT（R）K－□/□－□/□－□/□－□/IP□系列规格型号解释：(1)PXT明装配电箱，暗装加（R）(2)K有如表1的系列配线方式(3)□/□额定电流/额定短时耐受电流能力：用数字表示，250/10表示：额定电流250A/额定短时耐受电流能力10kA，根据顾客要求可以降低。

(4)□/□进线型式：□/1单相输入；□/3三相输入；1/3表示混合输入(5)□×□出线回路：单相回路×三相回路，6×3单相6回路，三相3回路(6)□/□主开关型式/防护等级；1/IP30单相主开关/IP30；3/IP30三相主开关/IP30表1：序号汉语拼音字头中文解释装配图号电气原理图号1JL计量箱PXT01PXT01dq系列2CZ插座箱PXT02PXT02dq系列3ZM照明箱PXT03PXT03dq系列4DL动力箱PXT04PXT04dq系列5JC计量插座箱PXT05PXT05dq系列6JZ计量照明箱PXT06PXT06dq系列7JD计量动力箱PXT07PXT07dq系列8ZC照明插座箱PXT08PXT08dq系列9DC动力插座箱PXT09PXT09dq系列10DZ动力照明箱PXT10PXT10dq系列11HH混合功能箱PXT11PXT11dq系列12ZN智能箱PXT12PXT12dq系列电气箱柜名称编号规格型号高压开关柜AH高压计量柜AM高压配电柜AA高压电容柜AJ低压电力配电箱柜AP低压照明配电箱柜AL应急电力配电箱柜APE应急照明配电箱柜ALE低压负荷开关箱柜AF低压电容补偿柜ACC或ACP 直流配电箱柜AD操作信号箱柜AS控制屏台箱柜AC继电保护箱柜AR计量箱柜AW励磁箱柜AE低压漏电断路器箱柜ARC 双电源自动切换箱柜AT多种电源配电箱柜AM刀开关箱柜AK电源插座箱AX建筑自动化控制器箱ABC 火灾报警控制器箱AFC设备监控器箱ABC 住户配线箱ADD 信号放大器箱ATF 分配器箱AVP接线端子箱AXT举例说明吧GCK第一个G代表配电柜第二个C代表抽屉式第三个K代表控制GGD第一个G代表配电柜第二个G代表固定式第三个D代表动力配电箱1LA1a1AL1bAT-DT是什么意思还有1AP22AP13APc7AP1KX之类的。

高压开关柜的型号区别及特点目前市场上流行的开关柜型号很多,归纳起来有以下几种型号,现把各种型号的开关柜型号及其优缺点列举如下,供大家参考:一. 型号GG-1A（F）、JYN、HXGN、XGN、KYN柜介绍①GG-1A（F）系列:●产品型号及含义G G ------ A（F）防误型电路配电方案企业型号固定式封闭式开关柜GG-1A型高压开关柜为固定式GG-1A(F)型防误型高压开关柜（固定式具有防误装置的高压开关柜）●用途GG-1A型高压开关柜为固定式，用于工矿企业变、配电站的交流50HZ，3-10KV的三相单母线系统中，接受和分配电能之用。

GG-1A(F)型防误型高压开关柜系固定式具有防误装置的高压开关柜，适用于交流50Hz，额定电压3.6 KV、10KV，额定电流最大至1000A，额定开断电流最大至31.5kA的单母线系统中作为接受或分配电能的户内成套配电高压设备。

本柜柜体宽敞，内部空间大，间隙合理、安全，具有安装、维修方便，运行可靠等特点，主回路方案完整，可以满足各种供配电系统的需要。

结构特点GG-1A型高压开关柜系开启式，基本骨架结构用角钢焊接而成，前面板用薄钢板压制而成，柜后无保护板，柜内用薄钢板隔开，柜的上部为断路器室、下部为隔离开关室，具有程序封锁功能，使用安全可靠。

具有五种防止误操作的功能：1．防止带负荷分合隔离开关。

2．防止误入带电间隔。

3．防止误分、合断路器。

4．防止带电挂接地线。

5．防止带接地线合闸。

②XGN系列●产品型号及含义●用途XGN箱型固定式金属封闭开关设备（简称开关柜），主要用于电压为3KV、6KV、10KV，频率为50HZ的三相交流电力系统中电能的接受与分配。

本系统具有可靠的“五防”闭锁功能，性能可靠，可广泛用于高压电动机的起动、投切运行等场合。

●结构特点XGN15-12型环网柜采用金属封闭箱式结构，主开关与柜体为固定安装，主回路系统的各隔室均有压力释放装置和通道，各隔室均可靠接地，而且封闭完善，外壳防护等级达到IP3X。

GGD、GCK、GCS、MNS、MCS低压开关柜的型号区别及特点GGD、GCK、GCS、MNS、MCS低压开关柜的型号区别及特点目前市场上流行的开关柜型号很多，归纳起来有以下几种型号，现把各种型号的开关柜型号及其优缺点列举如下，供大家参考:一. 型号GGD、GCK、GCS、MNS、MCS介绍①GGD系列:l用途GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流1000-3150A 的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。

GGD型交流低压配电柜是根据能源部，广大电力用户及设计部门的要求，按照安全、经济、合理、可靠的原则设计的新型低压配电柜。

产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性，实用性强、结构新颖，防护等级高等特点。

可作为低压成套开关设备的更新换代产品使用。

l产品型号及含义l结构特点■GGD型交流低压配电柜的柜体采用通用柜形式，构架用8MF冷弯型钢局部焊接组装而成，并有20模的安装孔，通用系数高。

■GGD柜充分考虑散热问题。

在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。

■GGD柜按照现代化工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新■柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。

■柜体的防护等级为IP30，用户也可根据环境的要求在IP20—IP40之间选择。

②GCK系列l产品型号及含义GCK G是封闭式开关柜C是抽出式K是控制中心GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC) 柜和电动机控制中心(MCC)两部分组成。

该装置适用于交流50(60)HZ、额定工作电压小于等于660V、额定电流4000A及以下的控配电系统，作为动力配电、电动机控制及照明等配电设备。
