电流的磁场画图题

高二物理 电流的磁场画图 练习题

班级 姓名 学号 1.画出下列直线电流周围的磁感线分布： 2．在下图中，已知磁场或小磁针N 极的方向，试画出产生相应磁场的电流方向。

3．如图，画出放入磁场中的磁铁N 、S 极所受磁场力的方向。

4．如图10-A-11，小磁针在电流产生的磁场中都处于静止状态，标出各小磁

针的

N 、S

极。

5.如图小磁针在磁场中的指向，（右图）通电线圈的磁场方向已画出，标出图中通电线圈中电流方向

6. 指出图中小磁针的偏转情况。

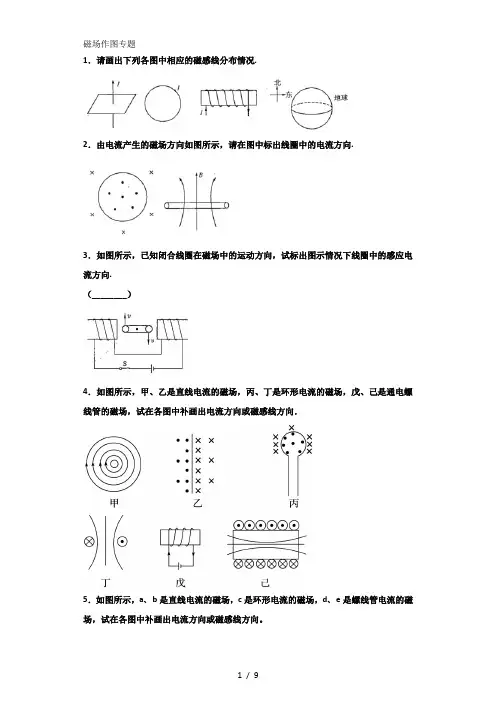

7．下图为电流产生的磁场示意图，补画出各图中电流方向或磁感线方向。

8. 如图所示，在环形导线的磁场中甲、乙两处各放一个小磁针，静止时甲的N 极指向是 ， 甲的N 极指向是 9．如图所示，a 、b 、c 都是软铁棒，电键S 闭合后，标出a 、 b 、C 的N 极与S

极

10．如图所示，两根非常靠近且互相垂直的长直导线，当通以图示方向的电流时，电流所产生的磁场在导线所在平面内的 区域内方向是一致且

向里的，在 区域内方向是一致且向外的。 S B N I

第4题图 I? B · · · · · · · · × × × × × × × × I? B I B ? B I?
