磁现象作图题训练
- 格式:docx
- 大小:345.08 KB
- 文档页数:10
《电生磁》作图题专项训练
一、作图题
1.如图所示,开关S闭合,发现弹簧缩短,小磁针旋转到如
图中所示位置静止,请在图中括号内标出电源的正、负极
和小磁针的N极.(电源正极用“+”,负极用“−”表示) 2.请在图中标出磁感线的方向和电源的正极。
1 / 5
3.请根据图中磁感线方向,标出通电螺
线管、小磁针的N、S极。
4.如图所示,闭合开关S后小磁针静止在螺线管旁的情况,请标出通电螺线管的N极
和小磁针的N极.
5.如图所示,请在图中标出电源的“+”、“−”极,并用箭头标出磁感线的方向。
6.在图中标出磁感线的方向和小磁针的N极。
7.如图所示,根据通电螺线管的电源“+”“−”极,
标出磁感线方向和小磁针N极。
3 / 5
8.请根据小磁针静止时的情况,在图中给通电螺线管绕线,并给磁感线画上方向。
9.在如图所示的通电螺线管旁有一静止小磁针,请标出小磁针的N、S极及螺线管磁
感线的方向。
10.请在如图中,根据通电螺线管的磁感线方向,标出小磁针的N极,并在括号内标出
电源的正极.
5 / 5。
电源

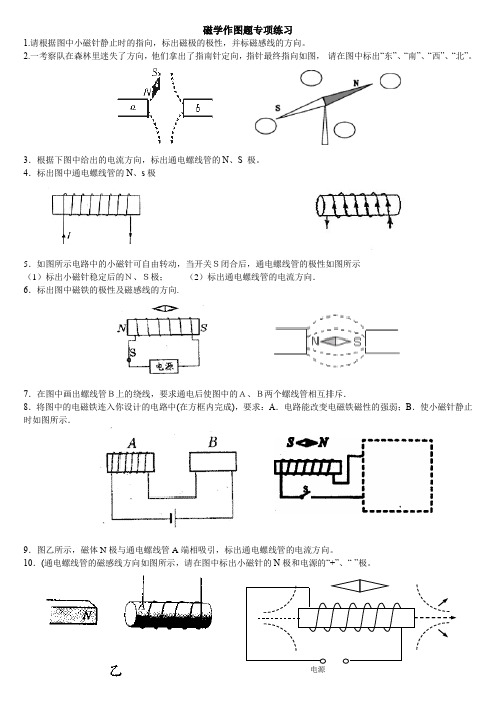

磁学作图题专项练习
1.请根据图中小磁针静止时的指向,标出磁极的极性,并标磁感线的方向。
2.一考察队在森林里迷失了方向,他们拿出了指南针定向,指针最终指向如图, 请在图中标出“东”、“南”、“西”、“北”。
3.根据下图中给出的电流方向,标出通电螺线管的N 、S 极。
4.标出图中通电螺线管的N 、s 极
5.如图所示电路中的小磁针可自由转动,当开关S闭合后,通电螺线管的极性如图所示
(1)标出小磁针稳定后的N、S极; (2)标出通电螺线管的电流方向.
6.标出图中磁铁的极性及磁感线的方向.
7.在图中画出螺线管B上的绕线,要求通电后使图中的A、B两个螺线管相互排斥.
8.将图中的电磁铁连入你设计的电路中(在方框内完成),要求:A .电路能改变电磁铁磁性的强弱;B .使小磁针静止时如图所示.
9.图乙所示,磁体N 极与通电螺线管A 端相吸引,标出通电螺线管的电流方向。
10.(通电螺线管的磁感线方向如图所示,请在图中标出小磁针的N 极和电源的“+”、“-”极。
11.在图中,根据电流方向标出电源的正、负极和通电螺线管及小磁针的N、S极。
12.请根据通电螺线管左端小磁针的指向标出螺线管N、S极及螺线管线圈中的电流方向。
13.根据要求分别作图:
(1)根据图1所示,根据图中小磁针静止时的N极指向,在图中标出电源正、负极、电磁铁两极和线圈中电流方向;
(2)根据图2中小磁针静止时的指向,在图中标出通电螺线管的两极极及电源的正、负极;
(3)根据图3中信息标出通电螺线管的N、S极、电源的正、负极和小磁针静止后的两极;
(4)根据图4中信息标出通电螺线管的N、S极、电源的正、负极和小磁针静止后的两极;。
磁学作图专题训练(50题)1、如图所示,闭合开关S后小磁针沿顺时针方向偏转90°后静止,请在图中括号内标出电源的“+”“−”极,并标出通过通电螺线管外A点的磁感线的方向。
2、如图所示,当闭合开关S时,位于螺线管右侧的小磁针逆时针旋转90°,请在图中标出通电螺线管的N、S极和电源的“+”“−”极。
3、如图所示,闭合开关后,图中小磁针的指向不发生改变,根据图中小磁针的指向,画出闭合开关后,通电螺线管磁感线的方向,并标出电源的正极。
4、请你在图中标出电源的“+”、“−”极和小磁针的N极。
5、如图所示,请根据小磁针静止时N极的指向,标出磁感线的方向、电源的正负极。
6、如图所示,电磁铁的极性已经标出,请按要求作图。
①在括号内用“+”或“−”标出电源的极性,②标出磁感线的方向。
7、如图所示,闭合开关后,位于螺线管左侧的小磁针顺时针旋转90°,请在图中括号内分别标出螺线管A的N、S极和电源的“+”“—”极。
8、闭合开关S,电磁铁、条形磁体和小磁针静止时的位置情况如图所示,请标出:(1)磁感线的方向。
(2)电源右端的极性(用“+”或“-”表示)。
(3)条形磁体左端的极性(用“N”或“S”表示)。
9、用箭头标出如图中通电螺线管在A点产生的磁场方向和螺线管电流方向。
10、在如图所示中,用箭头标出通电螺线管的电流方向,并标出小磁针的N极。
11、标出图中闭合开关后通电螺线管的N极。
12、如图,一小磁针放在通电螺线管周围,静止时N极指向如图,请用箭头标出磁感线的方向并用“+”、“−”符号在括号內标出电源正、负极。
13、如图所示,根据小磁针静止时N极的指向,在图中标出通电螺线管的N、S极,画出通电螺线管的绕法并画出通电螺线管通过小磁针的磁感线。
14、如图所示,开关闭合后,位于螺线管左侧的小磁针顺时针旋转90°,请在图中括号内分别标出螺线管A的N、S极和电源的+、−极。
15、根据小磁针静止时N极的指向,在图中标出电源“+”极并用箭头表示磁感线的方向。
作图题训练第一部分磁场1.标出图中的条形磁铁和小磁针的极性;2.标出图中磁铁的极性及磁感线的方向.3.小磁针在图中所示的位置静止,请标出磁体的磁极,并画出磁感线的方向. 4、画出下列磁体周围的磁感线的分布。
5.在图上标明小磁针的N、S极.并画出磁体周围的磁感线。
6.在一个圆形纸盒里藏放着一根条形磁铁,在盒子周围放置一些小磁针(小磁针涂黑端为N极),这些小磁针静止时的指向如图甲所示。
画出盒内条形磁铁的大致位置,并标明N、S极。
7.如图所示,已知磁体周围磁感线的形状或某点所放的小磁针静止时的位置。
(1)试在图甲中标出A、B、C三点的磁感线方向;(2)在图乙中标出放在A、B、C三点处的小磁针静止时北极所指的方向以及磁针的N、S极;(3)在图丙中标出小磁针将会发生转动的方向。
8.两条形磁铁的磁极如图相对,请在下图中画出这两磁极间的磁感线,在A点画一小磁针,并标出N极.(注:至少画三根磁感线,且能看出磁极间磁场分布的特点)9.如图(a)所示,小磁针处于静止状态,请在图中甲、乙处标出磁极极性(用"或S 表示)并画出磁感线(每个磁极画两条).10.所示,根据小磁针N极的指向标出磁体的磁极和磁感线的方向。
第二部分电与磁8.根据图中所画磁感线的方向,标出通电螺线管的N、S极和电源的“+”、“-”极.9.在图2中,标出电源的正、负极。
10.请标出图3中通电螺线管附近小磁针的N、S极.11.在图4中标出磁感线的方向和小磁针的N极。
12.请在图5中标明通电螺线管的N、S极以及磁感线的方向13.请根据图6中小磁针静止时的指向,标出通电螺线管中的电流方向。
14.标出图7中通电螺线管和小磁针的南北极(用“S”和“N”表示)15.如图8所示,根据小磁针静止时的位置,标出电磁铁的磁极和电源的正负极.16.如图9,在通电螺线管的上端有一静止的小磁针,请把线圈绕制完成。
图2N电源图3图4图5 图6 图7图917.根据图10中给出的条件画出螺线管的绕线。
1.标出图中磁感线的方向或磁铁的N 、S极2.根据图中小磁针的指向标出电源的“+”、“-”极和通电螺线管的N 、S 极.3.开关闭合后磁感线的形状如图41所示,请在图中标出磁铁A 的磁极和磁感线的方向.4.如图所示,套在光滑玻璃管上的两个轻质螺线管、B 通电后互相排斥,试画出螺线管的绕线方向.5.在图中标出磁感线的方向和小磁针的N 极.6.将图中的电磁铁连入你设计的电路中(在方框内完成),要求:(1)电路能改变电磁铁磁性的强弱; (2)使小磁针静止时如图.7.如下右图,根据图中通电螺旋管的N 极,请标出磁感线的方向和小磁针的N 极,并在括号内标出电源的正、负极。
8.图中的两个通电螺线管相互排斥,在图中补全与此事实相符的电路图.9.请根据图中磁感线方向,标出通电螺线管和小磁针的N 、S 极。
10.根据通电螺线管旁的小磁针的N 、S 极指向,在图中标出通电螺线管的N 、S 极和电源的正、负极.11.根据图中小磁针静止时的指向,在图中标出通电螺线管的N 极及电源的正、负极.12.通电螺线管周围的磁感线分布及方向如图所示,请标出它的N 、S 极及电源正负极。
13.图所示,磁体N 极与通电螺线管A 端相吸引,标出通电螺线管的电流方向。
14.现代战争中有一种新型电磁炮,它是利用电磁技术制成的一 种先进武器,具有速度快、命中率高等特点,如图所示,通电导体ab 在磁场力的作用下沿导轨加速运动,系在通电导体上的炮弹以10km/s 的速度发射出去,请作出炮弹在炮膛内受力的示意图.15.如图甲所示的是A 、B 两个磁滑环套在玻璃管上研究磁悬浮的装置,乙图是它的截面图,图中已标出A 滑环的N 极, 请你分别在乙图中的A 滑环上标出磁极S ,在B 滑环上标出 S 极和N 极,并在B 环上作出它的受力示意图。
16.图中有条形磁铁M ,小磁针和电磁铁,虚线表示条形磁铁与电磁铁间的磁感线大致形状.图中用“N ”和“S ”符号标明条形磁铁M 和小磁针的磁极.17.如图是录音磁头的工作原理,录音时磁带上的一层磁性材料通过与磁头作用:被磁化,变成类似于图中的小磁体,从而记录声音.请根据图中小磁体的极性,标出:此时磁头线圈中电流的方向.5、请连接图中的工作电路部分,使控制电路上S 断开时甲灯亮,S 合上时乙灯亮。
1.请在图上标出磁感线的方向和小磁针的N、S极。
2.请标出如图所示通电螺线管的磁极.3.受通电螺线管产生磁场的作用,小磁针静止时处于如图所示的状态,请画出螺线管导线的绕法.4.在图中标出通电螺线管的N极和电源的正极.5.小磁针在如图所示的位置静止,请标出磁体的磁极,并画出磁感线的方向.6.如图所示,小磁针静止在通电螺线管的正右方,请根据磁感线方向,在图中标出小磁针的N、S极和电源的正、负极.7.标出如图中通电螺线管和小磁针的南北极(用“N”和“S”表示)8.如图所示,小磁针处于静止状态,请在图中甲、乙处标出磁极极性(用“N”或“S”表示)并画出磁感线(每个磁极画两条)。
9.在图中标出磁感线的方向和小磁针的N 极.10.图所示是通电螺线管磁感线分布图,标出螺线管的磁极和磁感线A的方向.11.磁体旁小磁针静止时所指的方向如图丙所示,画出通过小磁针中心的一条磁感线,并标出磁体的N、S极.12.在如图乙所示的通电螺线管旁有一静止小磁针,请标出小磁针的N、S极及螺线管磁感线的方向.13.根据图中小磁针的指向,画出通电螺旋管磁感应线的方向,并标出电源的正、负极.14.在图中标出磁感线的方向及小磁针的N极.15.图是小磁针在通电螺线管旁静止时的情况,请画出螺线管的绕法和磁感线A的方向.16.小磁针静止时的位置如图所示,请标出电源“+”“-”极和磁感线的方向.17.请按要求将图中的电磁铁连入你设计的电路中(在方框内完成).要求:A.电路能改变电磁铁磁性的强弱;B.电路接通后能使小磁针静止在图示位置.18.在一个圆筒纸盒里有一条形磁铁,圆筒纸盒外放一些小磁针.如图所示,是各个小磁针的指向示意图,请你画出圆筒纸盒里条形磁体并标明N、S极.19.请根据小磁针的指向在图中画出通电螺线管的绕法。
20.如图所示,请按要求连接电路,使得开关S闭合后,两个通电螺线管相互吸引;标出小磁针静止时的N极.21.如图所示,小磁针放在两通电螺线管之间,静止时小磁针的N、S极处于如图所示的状态,请完成螺线管的绕线,并标出电源的正、负极。
2023中考物理专项练习-电与磁(作图题)姓名:班级:1.在一个圆筒纸盒里有一条形磁铁,圆筒纸盒外放一些小磁针.如图所示,是各个小磁针的指向示意图,请你画出圆筒纸盒里条形磁体并标明N、S极.2.如图所示,为地球磁场的N、S极,请在图中的曲线上用箭头标出地磁场的磁感线方向.3.如图所示,请标出小磁针静止时的N极和磁感线的方向。
4.地球周围存在着磁场,如图所示,请标出地磁场的N极和小磁针静止时的N极.5.图中小磁针处于静止状态,请标出小磁针的S极和A点的磁感线方向.6.请在下图中画出1条能够描述通电螺线管外部磁场的磁感线。
7.如图所示,开关S闭合时,原静止于水平面的电磁铁下端的铁块仍静止不动.(1)在括号内标出电磁铁下端的磁极;(2)画出图中铁块受到的重力G和磁力F的示意图.8.如图所示,请根据通电螺线管的磁感线方向标出螺线管的N极和A处导线中的电流方向。
9.如图,请标出磁感线的方向及静止小磁针的 N 极。
10.通电螺线管的N、S极以及外部的一条磁感线如图。
在图中标出磁感线的方向,并在括号中标出电源的正、负极。
11.如图所示,小磁针放在两通电螺线管之间,静止时小磁针的N、S极处于如图所示的状态,请完成螺线管的绕线,并标出电源的正、负极。
12.如图,当闭合开关S后,用细线悬挂的条形磁体与通电螺线管相互吸引,请在图中虚线上标出磁感线的方向,并在括号内标出条形磁体左端的极性。
13.闭合开关后,在通电螺线管和条形磁铁的共同作用下,小磁针指向如图,请标出电源的“+”极、小磁针和条形磁针的N极.14.如图所示,在螺线管上方用弹簧悬挂一根条形磁铁。
闭合开关S后,弹簧的伸长量减小,请在图中括号内分别标出螺线管A的N、S极和电源的+、-极。
15.如图所示,请将螺线管、滑动变阻器接入电路中,使开关闭合后,螺线管与条形磁铁相互排斥,滑动变阻器滑片P向右移动会使斥力变大.16.如图所示的电路,闭合开关,小磁针静止在图中位置,请在括号中标出:(1)电源“+”或“-”极;(2)左侧电磁铁上端磁极;(3)小磁针静止时右端磁极。
初中物理《磁场作图题》专项练习学校:________ 班级:________ 姓名:________ 学号:________一、作图题(共20小题)1.如图所示,小磁针在通电螺线管的上方静止,图中虚线是磁感线,请在图中标出小磁针的N极和螺线管的S极以及电源的“+”、“﹣”极。
2.根据图中小磁针静止时的N、S极,判断并标出通电螺线管的N极、电源的“+”极以及磁感线的方向。
3.根据小磁针的指向,请你标出磁体的N、S极和磁感线方向。
4.请根据图中小磁针静止时的指向,标出通电螺线管的N、S极以及螺线管中的电流方向。
5.闭合开关,小磁针静止,请在图中标出电源的“+”“﹣”极,并在磁感线上标出磁场方向。
6.如图所示,根据小磁针静止时的指向,请在图中标出螺线管的N、S极和螺线管中的电流方向。
7.如图所示,将一条形磁体放在水平地板的小车上,并靠近螺线管,闭合开关后小车向右运动,请你在答题纸标出电源的“+”、“﹣”极。
8.如图所示,小磁针处于静止状态,请在图中虚线处标出磁感线的方向和小磁针的N极。
9.如图丁所示,根据小磁针N极的指向,标出磁感线方向,并在括号内标出电源的“+”、“﹣”极。
10.请在图中用箭头画出通电螺线管的电流方向。
11.小珊用如图所示的电路探究电生磁现象,当闭合开关,滑动变阻器的滑片向A端滑动时,发现弹簧伸长,请你将实物图补充完整,并标出通电螺线管的N极。
12.在图中,已知静止在通电螺旋管左端小磁针N极的指向,请用箭头在磁感线上标出磁感线的方向并在括号内用“+”“﹣”号标出电源的正负极。
13.如图所示。
闭合开关,条形磁铁静止,滑动变阻器滑片P从左往右滑动的过程中,弹簧将伸长,请在图中画出电磁铁的线圈。
14.图中,根据图中小磁针静止时的指向(小磁针涂黑的一端为北极),在图中电源两侧标出电源的正、负极,并画出图中磁感线的方向。
15.在图中标出在图中标出①磁感线的方向②电源“+”极和③条形磁体的“N”极。
磁现象作图题训练.作图题训练第一部分磁场1.标出图中的条形磁铁和小磁针的极性;..标出图中磁铁的极性及磁感线的方向2. 并画出磁感线的方向,请标出磁体的磁极,3.小磁针在图中所示的位置静止、画出下列磁体周围的磁感线的分布。
4并画出磁体周围的磁感线。
S5.在图上标明小磁针的N、极.在一个圆形纸盒里藏放着一根条形磁铁,在盒子周围放置一些小磁针(小磁6.,这些小磁针静止时的指向如图甲所示。
画出盒内条形磁铁的极)N针涂黑端为、S极。
N大致位置,并标明 7.如图所示,已知磁体周围磁感线的形状或某点所放的小磁针静止时的位置。
、(1)试在图甲中标出AB、C三点的磁感线方向;三点处的小磁针静止时北极所指的方向以及磁B、C、)在图乙中标出放在(2A N 针的、S极;)在图丙中标出小磁针将会发生转动的方向。
3(.点A8.两条形磁铁的磁极如图相对,请在下图中画出这两磁极间的磁感线,在(注:至少画三根磁感线,且能看出磁极间磁场分布极.画一小磁针,并标出N 的特点)或用所示,小磁针处于静止状态,请在图中甲、乙处标出磁极极性9.如图(a)( ).S表示)并画出磁感线(每个磁极画两条极的指向标出磁体的磁极和磁感线的方向。
N10.所示,根据小磁针电与磁第二部分”-“+”、根据图中所画磁感线的方向,标出通电螺线管的8.N、S极和电源的“极.中,标出电源的正、负极。
9.在图2 、S极.10.请标出图3中通电螺线管附近小磁针的NN电源图2图3极。
4中标出磁感线的方向和小磁针的N在图11.极以及磁感线的方向S512.请在图中标明通电螺线管的N、请根据图13.6中小磁针静止时的指向,标出通电螺线管中的电流方向。
7中通电螺线管和小磁针的南北极(用“S”和“N”表示)14.标出图4 图图图图所示,8如图根据小磁针静止时的位置,标出电磁铁的磁极和电源的正负极.15.9如图16.,在通电螺线管的上端有一静止的小磁针,请把线圈绕制完成。
图图10中给出的条件画出螺线管的绕线。
中考作图专题-电磁学作图1.如图所示为两个磁极间的磁感线分布图,小磁针静止在A点。
请在图中标出磁极的名称以及小磁针的N极。
2.闭合开关S后,电磁铁有磁性,小磁针静止在如图所示的位置。
请在图中标出:(1)电源的极性(用“+”或“-”表示);(2)电磁铁的磁极(用“N”或“S”表示);(3)磁感线的方向。
3.闭合开关S后,在通电螺线管和条形磁铁的共同作用下,小磁针静止在图示位置。
请在图中标出小磁针的N极和A点的磁感线方向。
4.给电磁铁通电后小磁针静止时的指向如图所示,在图中标出通过螺线管的电流方向,标明电磁铁的N、S极。
5.如图所示,在螺线管旁悬挂一条形磁体。
闭合开关后,条形磁体向左偏。
请在括号内标出:(1)通电螺线管的“N”或“S”极;(2)电源的“+”或“-”极。
6.在图中请根据磁感线的方向在图中两个虚线框内分别标出小磁针和电源的极性。
7.条形磁体的磁感线如图所示,小磁针处于静止状态.请在图中标出:①磁感线A点处的磁场方向;①小磁针的N极。
8.在图中相应的括号中,标出永磁体的“N”或“S”极和电源的“+”或“-”极。
9.根据图中小磁针N极的指向标出通电螺线管外部的磁感线方向,并在括号内标出电源的“+”或“﹣”极。
10.通电螺线管左侧放一条形磁体,闭合开关后,小磁针静止在如图所示的位置。
请标出:(1)电源右侧的极性(用“+”或“-”表示);(2)a点磁感线方向;(3)小磁针静止时右端的磁极(用“N”或“S”表示)。
11.如图,请根据磁感线的方向,标出静止小磁针的N极和电源的正极。
12.如图所示,画出通电螺线管中的电流方向和它外部磁感线a的方向。
13.闭合开关S后,小磁针静止时的指向如图所示,请标出磁感线的方向和在括号内标出电源的“+”极和“-”极。
14.当金属温度降低到某一时,会产生神奇的现象。
在一个浅平的锡盘中,放入一个体积很小但磁性很强的永久磁体,然后将座降低至-270①,使锡盘出现超导性。
此时锡盘表面出现超导电流,可看见小磁体竟然离开锡盘,飘然升起。
7、 根据图甲中小磁针静止时的指向,标出通电螺线管的“ N ”“ S ”极和电 源的“ +” “ -”极。
8、 在图中标出通电螺线管的 N 极,并在图中的磁感线上标出箭头。

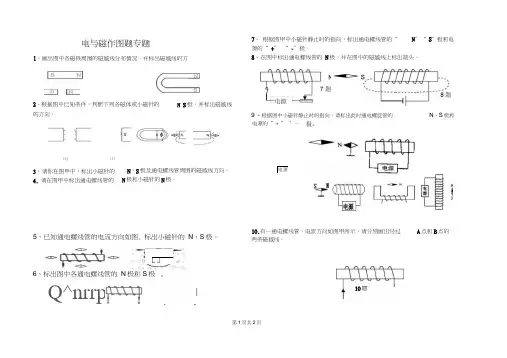

第1页共2页电与磁作图题专题1、画出图中各磁铁周围的磁感线分布情况,并标出磁感线的方2、根据图中已知条件,判断下列各磁体或小磁针的的方向。
N S 极,并标出磁感线N 、S 极和11) (213、 请你在图甲中,标出小磁针的 4. 请在图甲中标出通电螺线管的 N 、S 极及通电螺线管周围的磁感线方向。
N 极和小磁针的N 极。
电源5、已知通电螺线管的电流方向如图, 标出小磁针的 N 、S 极。
10.有一通电螺线管,电流方向如图甲所示,请分别画出经过 A 点和B 点的两条磁感线。
L J6、标出图中各通电螺线管的 N 极和S 极Q^nrrp9 •根据图中小磁针静止时的指向,请标出此时通电螺旋管的电源的“ + ”“ — 10题12、如图所示,两通电螺线管在靠近时相互排斥,请在B 图中标出通电螺线管的N 、S 极,螺线管中电流的方向及电源的正负极。
14.如图所示,两通电螺线管在靠近时相互排斥,请在 B 图中③电源的正负极(在虚线框内完成 2种),要求:11.根据图中通电螺线管的 (IUAAU10 -- 41—- rrmTni① 标出螺线管的N 、S 极②螺线管中电流的方向15、将图甲中的电磁铁连入你设计的电路中电源电压恒定不变;电路能改变电磁铁磁性的强弱;闭合开关极如图所示。
S,小磁针受力静止时,其N、S。
磁感线作图专题(11.16)1、请在图甲中标出磁铁的N 极和S 极;2、根据磁极,在如图中标出小磁针的N 极3、如图所示,甲乙两条形磁体,图中已画出了磁感线分布情况,请画出甲条形磁体所受摩擦力的示意图,画出乙磁体在竖直方向所受力的示意图.4、根据小磁针的指向(小磁针被涂黑端为N 极)判断磁体的磁极并标出磁感线的方向.5、请标示下列图中小磁针磁极.6、请在图中的A 点用箭头画出条形磁体外部磁感线的方向.7、如图,根据放在两个磁极间小磁针的指向,标出两个磁极的名称及a 、b 两条磁感线的方向.8、在题图中,标出条形磁体的N 、S 极(图中小磁针黑端为N 极).9、如图所示,条形磁铁周围放置一个小磁针,请标出磁针静止时的北极. 磁感线作图专题(11.16)1、请在图甲中标出磁铁的N 极和S 极;2、根据磁极,在如图中标出小磁针的N 极3、如图所示,甲乙两条形磁体,图中已画出了磁感线分布情况,请画出甲条形磁体所受摩擦力的示意图,画出乙磁体在竖直方向所受力的示意图.4、根据小磁针的指向(小磁针被涂黑端为N 极)判断磁体的磁极并标出磁感线的方向.5、请标示下列图中小磁针磁极.6、请在图中的A 点用箭头画出条形磁体外部磁感线的方向.7、如图,根据放在两个磁极间小磁针的指向,标出两个磁极的名称及a 、b 两条磁感线的方向.8、在题图中,标出条形磁体的N 、S 极(图中小磁针黑端为N 极).9、如图所示,条形磁铁周围放置一个小磁针,请标出磁针静止时的北极. 磁感线作图专题(11.16)1、请在图甲中标出磁铁的N 极和S 极;2、根据磁极,在如图中标出小磁针的N 极3、如图所示,甲乙两条形磁体,图中已画出了磁感线分布情况,请画出甲条形磁体所受摩擦力的示意图,画出乙磁体在竖直方向所受力的示意图.4、根据小磁针的指向(小磁针被涂黑端为N 极)判断磁体的磁极并标出磁感线的方向.5、请标示下列图中小磁针磁极.6、请在图中的A 点用箭头画出条形磁体外部磁感线的方向.7、如图,根据放在两个磁极间小磁针的指向,标出两个磁极的名称及a 、b 两条磁感线的方向.8、在题图中,标出条形磁体的N 、S 极(图中小磁针黑端为N 极).9、如图所示,条形磁铁周围放置一个小磁针,请标出磁针静止时的北极.666。
专题10 磁现象的作图题抓住考点学1.安培定则:用右手握住通电螺线管,使四指弯曲与电流方向一致,那么大拇指所指的那一端是通电螺线管的N极。
2.安培定则考法:(1)已知螺线管的导线绕法和电流方向,标出螺线管两端的N、S极;(2)已知螺线管的导线绕法和螺线管两端的N、S极,标出电流方向;(3)已知电流方向、螺线管两端的N、S极,画出螺线管的导线绕法。
3.抓住"右手螺旋定则"三个要点:①伸出右手;②四指与电流方向一致;③大拇指所指为N极方向。
根据考点考【例题1】(2020山东泰安)如图所示,根据小磁针静止时的指向,在通电螺线管的电路中标出螺线管的N极和电源的正极。
【答案】【解析】小磁针的左端是N极,由异名磁极相互吸引可知螺线管的右端是S极,左端是N极,由安培定则可知电源的右端是正极,左端是负极。
【例题2】(2019四川内江)请在通电螺线管两端的括号内标出N,S极,并画出磁感线的方向【答案】如图所示。
【解析】用右手握住螺线管,四指指向电流方向,大拇指所指的方向是通电螺线管的N极,所以右端是N极,左端是S极,磁体周围的磁感线从N极出发回到S极,则磁体外部的磁感线方向向左。
【例题3】(2020四川达州)如图所示是一电磁铁和条形磁铁相互作用时的磁场分布,请根据图中静止的小磁针的N、S极标出条形磁铁左端的磁极、电源的正极(电源的正极用“+”表示)和A点磁感应线的方向。
【答案】如图所示。
【解析】根据图中静止的小磁针的N、S极,由磁极间的相互作用可知,条形磁铁左端为N极;由磁感线的形状可知,通电螺线管的右端和条形磁铁左端为同名磁极,所以通电螺线管的右端为N极,结合安培定则可知,电流从电源的左端流出,所以电源的左端为正极;根据以上分析,结合磁感线分布的特点得出A点的磁感线方向为向下。
结合考点练1.(2019贵州省黔东南州)将图中的电磁铁连入你设计的电路中(在方框内添加电源和滑动变阻器),使得小磁针静止时如图所示,且向右移动滑动变阻器滑片时,电磁铁的磁性变弱。
1.在图中标出通电螺线管和小磁针的 N、S 极及磁感线的方向。
2.根据图通电螺线管的N、S极,标出电源的“+”极和“-”极.3.小磁针静止时如图所示,请在图中标出通电螺线管的N、S极,并标出电源的正、负极。
4.在图4中根据磁感线的方向,标出通电螺线管中的电流方向和小磁针的N、S极3.小磁针静止时如图3所示,请在图中标出通电螺线管的N、S极,并标出电源的正、负极。
4.在图4中根据磁感线的方向,标出通电螺线管中的电流方向和小磁针的N、S极5.磁体的S极通电螺线管右端相吸引,请在图5中标出通电螺线管的N、S极和电源的正、负极。
6.通电螺线管接通电源后,通电螺线管右边的条形磁铁向右偏,请在图6条形磁铁下方相应位置分别标出条形磁铁的N极、S极7.图中标出通电螺线管A端和永磁体B端的磁极极性,并标出磁感线的方向.8.根据磁体及周围磁场分布情况,在图中标出通电螺线管的N、S极电源的正负极9.如图所示,为地磁场示意图,请在图中标明磁感线方向(画出对称两条即可)10.通电螺线管静止时两端总是指向南北方向。
若实验中螺线管的绕线情况如图所示,且静止时左端指南。
请用箭头在图中标出电流方向11.所示的图中绕制螺线管,当S合上且变阻器滑片向左移动弹簧伸长(如果弹簧缩短应如何绕制螺线管)12.将图中的电磁铁连入你设计的电路中(在方框内完成),要求:A.电路能改变电磁铁磁性的强弱;B.使小磁针静止时如图所示。
12.如图是“自动水位显示器”的电路图.当水位未到达金属块B时,绿灯亮;当水位到达B时,红灯亮.请根据以上要求,用笔画线代替导线,完成工作电路的连接.13.如图所示是简单的火警自动报警装置所需的电路元件.其中温控开关在温度升高到某数值时自动闭合,常温时自动断开要求:当发生火灾时红灯亮、电铃响,发出报警信号;正常情况下绿灯亮.请按上述要求。
将图中元件连成一个火警报警器电路.。
1.请在图中标出条形磁体的两极.2.已知通电螺线管中的电流方向,标出小磁针的N 极.3.图中小磁针静止在通电螺线管旁,请你在图上标明:(1)电源的正负极; (2)通电螺线管的N 、S 极; (3)磁感线的方向.4.将电磁铁连入你设计的电路中(在方框内完成),要求:使小磁针静止时如图所示.5.图中,电路连接正确,通电后小磁针指向如图所示(涂黑端表示N 极)。
请在图中标出螺线管的磁极、电源的“+”、“—”极,并画出螺线管的绕法。
6.如图所示,在两个磁极附近的小磁针静止在图示位置,在图中标出磁体的磁极,并画出磁感线的方向.(涂黑的部分表示小磁针的N 极)7.如图所示,根据小磁针静止的指向标出磁铁N 、S 极和磁感线方向:(小磁针漆黑一边为N 极)8.下图中的两个图分别画出了两个磁极间的磁感线.请在图中标出磁极的名称,并画出位于图中A 点和B 点的小磁针静止时北极所指的方向.9.如图所示,标出通电螺线管旁条形磁体的S 、N 极和图中磁感线方向.如图所示,标出通电螺线管旁条形磁体的S 、N 极和图中磁感线方向.10.如图所示,开关闭合后,螺线管通电产生磁场,位于螺线管右则的小磁针会发生偏转。
请画出通电螺线管的N 、S 极,并用箭头在小磁针N 极的下方标出其转动的方向。
11.在下图中,根据通电螺线管的N 、S 极,在图中分别标出电源的正负极和两小磁针静止时的N 、S 极。
12.请在图中分别标出小磁针a 、b 静止时的N 、S 极.13.如图所示是简单的火警自动报警装置所需的电路元件.其中温控开关在温度升高到某数值时自动闭合,常温时自动断开要求:当发生火灾时红灯亮、电铃响,发出报警信号;正常情况下绿灯亮.请按上述要求.将图中元件连成一个火警报警器电路(a 、b 、c 为三个接线柱,连线时不 要交叉).14.(1)如图1所示,小磁针在条形磁铁作用下处于静止状态.①请你标出条形磁铁的南北极(用S 、N 表示); ②用箭头标出图中条形磁铁磁感线的方向.(2)如图2所示,摆球从A 点自由摆动到B 点时,请作出:①摆球所受重力的示意图; ②绳对摆球拉力的示意图.15.在图所示的电路中,请用笔画线代替导线将电路补全。
第二十章电与磁专题20.6 磁学作图问题(拓展)1.安培定则:用右手握住通电螺线管,使四指弯曲与电流方向一致,那么大拇指所指的那一端是通电螺线管的N极。
2.利用安培定则作图考法:(1)已知螺线管的导线绕法和电流方向,标出螺线管两端的N、S极;(2)已知螺线管的导线绕法和螺线管两端的N、S极,标出电流方向;(3)已知电流方向、螺线管两端的N、S极,画出螺线管的导线绕法。
3.磁学作图的理论依据(1)通电直导线周围的磁场方向的判定。
(2)安培定则。
4.磁学作图注意事项抓住"右手螺旋定则"三个要点:(1)出右手;(2)四指与电流方向一致;(3)大拇指所指为N极方向。
5.根据以下规律和规定来完成作图(1)同名磁极相互排斥,异名磁极相互吸引.(2)磁感线的方向从N极到S极.(3)小磁针N极的指向与该点磁感线的方向一致.(4)安培定则,四指指向为电流方向,大拇指指向为N极方向.(5)磁感线是带箭头的曲线,通电螺线管外部和内部磁场的方向相反。
外部磁场的磁感线两端要与磁极接触。
【例题1】指南针是中国的四大发明之一,这是我国对人类所作出的巨大贡献,指南针是利用地磁场指示方向。
如图所示,地球是一个大磁体,类似条形磁铁,请在图中标出地磁场的N、S极,静止小磁针N、S极,用箭头标出P点的地磁场方向。
2.【例题2】如图所示,请根据小磁针指向确定电源a端的极性,用“+”或“﹣”填在()内。
【例题3】如图乙所示,请标出通电螺线管的N、S极并用箭头画出图中磁感线的方向。
1.如图所示,请用箭头标出A点的磁感线方向。
2.根据小磁针静止时N极、S极指向,在图中用箭头标出螺线管上B点的电流方向和电流表的正负接线柱(在括号内用“+”和“-”标识)。
3.如图丙,标出通电螺线管和静止小磁针的N极;4. 如图所示,闭合开关后,静止的小磁针发生顺时针转动,请在括号内标出电源的“+”极和“—”极。
5. 如图,请根据通电螺线管附近静止小磁针的指向,用箭头在A点标出磁感线方向,在B点标出电流方向。
1.如图所示,小磁针静止,请在图中标出通电螺线管的N 极和电源的正极。
2.如图所示,把螺线管沿着东西方向水平悬挂起来,然后给导线通电,要使螺线管转动后,静止时A 端指南,请标出导线中的电流方向。
3.根据左下图中通电螺线管的南北极,标出小磁针的N 极和电源的“+”极。
4.如下图丙,根据通电螺线管的极性画出螺线管中电流的方向,并用箭头标出。
5.如图所示,请用笔画线代替导线将实物图补充完整.要求:①小磁针的指向满足如图所示方向; ②滑动变阻器的滑片向右端移动后,通电螺线管的磁性减弱; ③原有导线不得更改.6.给螺线管通电后,小磁针静止时N 极指向如图所示,请在虚线框内用箭头标出电流的方向.7.请根据小磁针的N 极和S 极,在图中标出通电螺线管的N 极和磁感线的方向.8.据图中通电螺线管的N 极,标出磁感线方向、小磁针的N 极,并在括号内标出电源的正、负极.9.如图是利用太阳能给LED路灯供电的自动控制电路的原理示意图。
其中,R是光敏电阻,光敏电阻的阻值R随光照度的增强而减小。
白天,通过太阳能电池板与蓄电池回路将太阳能转化为化学能储存在大容量蓄电池内。
傍晚,当光照度小于一定值时,通过蓄电池与LED回路,路灯开始工作。
请用笔画线将电路原理图连接完整,使工作电路能正常工作(与触点的接线只能接在静触点上,图中已给出静触点D、E、F、G的四根引线;连线不能交叉)10.如上右图所示,根据通电线圈的扭转方向在图中画出左边螺线管的绕线方向并标出两个螺线管的N、S极和电源的正负极。
11.如图所示,小磁针静止在地球赤道正上方,请标出此时小磁针的N、S极.12.用箭头标出图1中磁感线的方向.13.如图丙所示,小磁针静止在通电螺线管的正右方,请根据磁感线方向,在图中标出小磁针的N、S极和电源的正、负极。
14.在如图所示的电路中,根据螺线管内部小磁针静止时的指向标出通电螺线管的N 极和电源正极.15.图中标出开关S闭合后通电螺丝管的“N”极.16.根据图中通电螺线管的N、S极,在括号内标出电源的“+”极和“-”极.。
11.在图中,根据通电螺线管的N 、S 极标出磁感线的方向和小磁针的N 、S 极及电源的正、负极.2.如图中画出了小磁针静止时的位置,请标出此时电源的正负极和通电螺线管的N 极3.如图所示,根据通电螺线管的N 、S 极,在图中 分别标出螺线管中的电流方向和小磁针静止时的 N 、S 极。
4.给你一个带铁芯的螺线管、蓄电池、开关、滑 动变阻器,如图5.根据图中通电螺线管的N 、S 极,标出电源的“+” 极和“-”极.6.根据图中所标的磁极画出通电螺线管上的导线.7.如图所示,请根据电流方向,标出通电螺线管的 N 极和S 极.8.如图所示,根据通电螺线管的磁感线方向,标出电源a 端的正负极、小磁针b 端的极性。
9.标出图中通电螺线管的N 极、小磁针的N 极和磁感线的方向.10.在图中,请根据电源的正、负极,标出通电螺旋管的N 、S 极,小磁针的N 极,以及周围磁感线 方向.11.如图中两个螺线管通电后互相排斥,而且电流表的连接正确.请在图中画出螺线管B 的绕法.12.将图中的电磁铁连入你设计的电路中(在虚线框内完成),要求:电源电压恒定不变;当滑动变阻器的滑片向左滑动时,电磁铁的磁性增强.闭合开关S ,小磁针受力静止时,其N 、S 极如图所示.213.在鱼塘中常设有一个水位报警器电路,当水位尚未达到金属块A 的高度时,工作电路中的绿灯亮,表示水位正常;当水位升高到A 时红灯亮,表示报警信号。
(提示:容器中的水含有杂质,能导电)请将图中的水位报警器电路连好。
14.根据磁铁旁小磁针静止时所指的方向画出磁感线的方向,标出磁铁的N 、S 极;15.依据图中小磁针静止时N 极的方向和电流方向,画出通电螺线管的绕法。
16.如图所示,标出地球的地磁南北极以及地磁 场磁感线的方向。
17.按照要求串绕螺线管。
18.按照要求串绕螺线管。
19.标出电源的正负极和电流的方向。
20.如图,请把电磁继电器的电路连接完整,要求开关闭合绿灯亮红灯熄。
磁现象作图题训练
N'
A N
S
N
N S
N
s
N
o
屮
B
N N
N
N
C
甲
丙
乙
o
1.标出图中的条形磁铁和小磁针的极性
2 •标出图中磁铁的极性及磁感线的方向.
3. 小磁针在图中所示的位置静止,请标出磁体的磁极,并画出磁感线的方向 4、 画出下列磁体周围的磁感线的分布。
5.在图上标明小磁针的N 、S 极.并画出磁体周围的磁感线
作图题训练
第一部分 磁场
6. 在一个圆形纸盒里藏放着一根条形磁铁,在盒子周围放置一些小磁针(小磁 针涂黑端为N 极),这些小磁针静止时的指向如图甲所示。
画出盒内条形磁铁的 大致位置,并标明N 、S 极。
7. 如图所示,已知磁体周围磁感线的形状或某点所放的小磁针静止时的位置。
(1) 试在图甲中标出A 、B 、C 三点的磁感线方向;
(2) 在图乙中标出放在 A 、B 、C 三点处的小磁针静止时北极所指的方向以及磁 针的N 、S 极;
(3)在图丙中标出小磁针将会发生转动的方向
8. 两条形磁铁的磁极如图相对,请在下图中画出这两磁极间的磁感线,在 A 点 画一小磁针,并标出N 极.(注:至少画三根磁感线,且能看出磁极间磁场分布 的特点)
9. 如图(a )所示,小磁针处于静止状态,请在图中甲、乙处标出磁极极性 (用"或 S 表示)并画出磁感线(每个磁极画两条).
10. 所示,根据小磁针N 极的指向标出磁体的磁极和磁感线的方向。
第二部分电与磁
8. 根据图中所画磁感线的方向,标出通电螺线管的 N S 极和电源的“ +”、“- 极.
9. 在图2中,标出电源的正、负极。
10. 请标出图3中通电螺线管附近小磁针的 N 、S 极.
12. 请在图5中标明通电螺线管的N 、S 极以及磁感线的方向
13. 请根据图6中小磁针静止时的指向,标出通电螺线管中的电流方向。
14. 标出图7中通电螺线管和小磁针的南北极(用“ S'和“ N 15. 如图8所示,根据小磁图静止时的位置,标
图电磁铁的磁极和电源的正正负极. ― T ——
A'r
磁
图
16.如
熾管的上端有一静止的小磁针,请把线圈绕制完成
— 图
11.在图
4中标出磁感线的方向和小磁针的 N 极
图
4 )
图 ____ —
17. 根据图10中给出的条件画出螺线管的绕线。
[来源:学#科 #网]
也一 二
18.
图11中的两个通电螺线管左图相互排斥、右图互相吸引 ,在图中补全与此事
实相符的电路图.
19•如图12所示,条形磁铁的N 极与通电螺线管的C 端相互吸引,请标出通电 螺线管的磁极和电源的正负极,在 20•如图13所示,当 线管轴方
向一致时静 止不动,试判断电
源的正、负极。
21. 电磁铁的两磁体的位置如图14所示,虚线表示磁感线,从图中可知,标出 甲乙丙丁的磁极
其结构示意图如图17所示,ABC 可以看做 疋-个杠杆。
C 为支点,B 处有一个条形磁体,
'7J7T
U 7
—
22. 请在下面图15中标出通电螺线管 A 端、永磁体B 端的磁极和磁感线的方向。
甲”…、乙 询;:丁
二匸
23.用铁钉和带有绝缘层的导线自制一个电磁铁,要使铁钉帽那端为 铁钉上导线的绕发.(绕线画3至5圈)
N 极,画出
.4
S 闭合后,
24.小明同学设计了一个电动按摩棒, 日 A 点画出小磁针并标出它的N 极
图
小磁针的N S 极按箭头方向转动到与螺 图
A为按摩槌头。
当电磁铁输入方
向改变的交流电时,条形磁体会受到引力或斥力,带动按摩槌头 A 振动。
某一
时刻,电磁铁与条形磁体间的磁感线如图所示,请画出此时:
(1) 磁感线方向并标出电磁铁上端的磁极。
(2) 螺线管中的电流方向。
(3) 条形磁体所受磁力的示意图。
25.
小磁针在通电螺线管产生的磁场中静止时,指向如图
18所示•请将电源符
号填人虚 线框内并画出该通电螺线管导线的绕法.
30 .根据图示通电螺线管周围的磁感线方向,在图中标出通电螺线管的 源的正极.
31. 如图,磁体的S 极与通电螺线管的A 端相吸,在图中标出通电螺线管的 和电源的正、负极.
32. 如图所示,根据图中小磁针静止时的 N 极指向,在图中a 、b 两点标出正、负 极;在c 、d 两点标出磁极名称;在线圈中画出电流方向. 33. 根据图中小磁针静
26.请标出图19中通电螺线管两端的极性,并画出图中放置的小磁针北极在螺 线管通电时的受力方向(黑色部分表示小磁针的
27. 通电螺线管周围的磁感线分布 及方向如图20所示,请标出它的 电源的正负极
28. 如图21所示,请你根据小磁针的指向标出螺线管的极性和电源的”
极,并画出螺线管周围的磁感线。
29. 将下左图中的电磁铁连入你设计的电路中 (在方框内完成),要
求: 能改变电磁铁磁性的强弱;B .使小磁针静止时如图所示.
图
S 极以及 +、一” A.电路
厂
r .->
- 电源- J
N
W ” ■
N 极和电 N 、S 极
止时的指向,在图中标出通电螺线管的N极及电源的正、负极.
9 •在图中标出电源正、负极和螺线管的 N, S 极.
10•如图,根据通电螺线管外小磁针的极性,判断通电螺线管内的小磁针的极性 及电源的极性. N<]> S
11. 在图中标出了通电线圈的N 极,请在图中分别标出通电线圈中的电流方向和 静止在通电线圈旁边的小磁针N ft.
12. 在图中,根据电流方向标出电源的正、负极和通电螺线管及小磁针的N 、S 极。
13. 请根据图中磁感线方向,标出通电螺线管、小磁针的 N 、S 极。
14•如图是通电螺线管.请标出螺线管的N 、S 极和周围磁感线的方向. 15•如图标出通电螺线管的N 、S 极和小磁针的N S 极. 16. 如图所示,请标出通电螺线管及小磁针的 N 、S 极.
17. 如图所示,请分别标出通电螺旋管和小磁针的 N S 极.
18•如图,给出了当开关闭合时,小磁针的转动方向•请在图中标出螺线管的N 、S 极和小磁针的N 、S 极.
19•如图所示的螺线管中通以正常情况下的电流,试标出旁边小磁针静止时的 N, S 极.
20. 如图,螺线管左侧有一个可以自由转动 的小磁针,闭合开关S 后,滑动变阻器的滑片 向右移动时,螺线管的磁性增强,请在图中 用笔画线当作连接导线,把变 阻器接入电路中M N 两点间, 并在图中标出小磁针的北极.
21. 如图所示,标出通电螺线 管
A A A A A A
1
% ■
T.\
r»叮—
HIS L H ”1 丿”,」i
J-,.
—1—
MF
v v v U v -
8•标出通电螺线管的
N S 极和电流的正、负极
90°
.地理北扳
旁条形磁体的S N极和图中磁感线方向.
22. 请标出图中通电螺线管的N、S极以及所接电源的正负极,标出地磁场的磁感线方向。
23. 为使条形电磁铁的极性如图所示,请画出线圈的绕线示意图,并连接好电路图。
24 .根据图中的电流方向和通电螺线管的磁极绕制螺线管.
25. 由图
中静止小磁针的指向和电源的正、负极画出通电螺线管的绕线.
26. 在图中画出电磁铁的绕线并连接电路,使开关闭合后,电磁铁旁的小磁针能
静止在图中位置,并在图中标出电磁铁的N、S极
27•图中两个通电螺线管相互吸引,画出这两个螺线管线圈的绕法.
28 •下图中,电路连接正确,通电后小磁针指向如图所示(涂黑端表示N极)
在图中标出螺线管的磁极、电源的"+"、"-"极,并画出螺线管的绕法。
29•如图,电路通电时电流表正常工作,小磁针静止.请标出电源的极性及小磁针
的极性,并画出通电线圈B的绕线•
30.请根据图中的甲图标明乙、丙图中感应电流方向.(X表示电流垂直纸面向内,•表示电流垂直纸面向外.)
I NJ LyJ L?J
v-*—O 盯・~O
甲乙丙。
