钻孔灌注桩资料怎么做?钻孔桩监—02表工程分项开工申请批复单监-07表中间交工证书桥评—02表钢筋加工及安装质量检验评定表桥评-13表钻孔灌注桩质量检验评定表监—03表检验申请批复单桥施—02-1表钻孔记录表（冲击钻)桥施—02-2表钻孔施工原始记录（回旋钻进）桥检—02表灌注桩成孔检查原始记录监-03表检验申请批复单桥施-05表钢筋施工原始记录桥检-01表钻孔桩终孔后灌注混凝土前检查表监-03表检验申请批复单桥施—06-1表混凝土施工原始记录桥施—04表水下混凝土灌注施工原始记录时间方面记住开钻前的时间和下钢筋笼的时间钻孔灌注桩资料最主要的还是钻孔原始记录和水下砼灌注原始记录试验和测量方面的问你们项目部相应人员钢筋这一块的话看你们的设计要求要多少根和多大直径的焊接多少等等说句难听的就是编钻孔桩当然是一根桩一个资料,包含开孔通知，钻孔记录表、隐蔽工程验收记录、清空记录表、混凝土灌注记录，另外还有测量放线、技术复核、混凝土灌注桩钢筋笼检验批等等的资料!钻孔灌注桩资料需要做哪些表格？1、桩基地质柱状图，2、孔位偏移的测量资料，3、孔深、泥浆比重等资料，4、钢筋原材料的加工资料，5、钢筋的连接和安装资料，7、混凝土的原材料资料，8、混凝土的配合比资料，9、混凝土的施工及养护资料.我们这边的铁路桥梁桩基就是这么多，共9个表格钻孔灌注桩要做哪些资料？按工序来啊1、测量放样；2、护筒埋设；3、钻孔记录；4、成孔检查；测量方面要报审一份桩位基准线。
施工方面：开钻通知单、钻进记录表、测孔冲孔灌注桩验收需上交哪些资料,需要准备哪些资料?他们说的太笼统了，我给你列一下你：冲孔桩施工记录表、水下砼施工记录表、钢筋笼验收记录表、钢筋笼制作验收检验批、完工报验单（单桩）、混凝土浇注令、混凝土灌注申请单、钢筋笼隐蔽验收记录、桩隐蔽记录、冲孔灌注桩检验批.这些就是一条桩的资料。
另外你还得提供静载、抽芯、轻触等检验报告。
海南房建资料里钻孔灌注桩资料都有哪些1、施工单位资质报审、检验中心资质报审(以前有)、混凝土资质报审；施工人员报审(特种人员：桩机操作员、电焊工、强弱电工）；2、各种方案：钻孔桩施工方案、临时用电用水方案、三防方案（忘了几防了）、安全文明施工方案等各种乱七八糟的方案；3、钢筋原材检验报告(注意出报告的日期哦)、焊条也是要报的4、桩检验资料:单桩3天同条件、单桩28天标养试压报告；桩试压报告；桩抽芯报告、桩轻触报告(以上这三项是看设计上要求，有的抽芯，有的轻触不一样）、温度记录表；混凝土强度评定表;5、钻孔桩单桩施工资料：施工记录表、水下砼灌注记录表、单桩完工报验单（钻孔灌注桩施工检验批）、钢筋笼报验单（钢筋原材检验批、灌注桩钢筋笼制作检验批、钢筋笼隐蔽验收记录表)、浇注令、现浇记录表、混凝土进场报验；6、分部分项完工验收单；钻孔灌注桩施工资料，施工单位要做哪些资料，什么顺序（目录）。
高压旋喷防渗墙在实际工程中的运用路立仁摘要:新能大山口二级水电厂一期围堰防渗在施工过程中，根据地质条件，采用了高压旋喷技术，从组织施工到防渗使用，大大的缩短了工期，节省了工程投资，为首部枢纽的施工提供了安全保障和进度保障。
关键词:围堰施工高压旋喷防渗进度引言水利水电工程建设中，防渗是一项必不可少的施工程序，因此，有塑性混凝土防渗墙、帷幕灌浆、高压旋喷防渗墙等多种防渗形式，其中，高压旋喷防渗墙是利用钻车钻孔至岩石，再利用高喷台车，将水泥浆液按照一定的比例高压旋转喷人钻孔，高压的浆液在高压下，通过地下裂隙慢慢渗入，从而形成连续的防渗墙体，是一种高效、安全、节资的施工方法。
一、工程概况1.概况大山口二级水电站工程等别为Ⅳ等，工程规模为小（1）型，主要建筑物等级为4 级，次要建筑物为4 级，临时性水工建筑物级别为5 级。
根据大山口水文站资料统计：开都河的冰情多发生在每年的10 月下旬至次年3 月上旬。
大山口水文站多年平均流量为110.45m3/s，多年平均径流量34.9×108m3。
大山口水文站年径流量系列统计参数采用矩法估算，经P-Ⅲ型曲线适线确定。
计算结果见表1。
表1 入库设计年径流成果表2.工程地质条件围堰堰址附近河道宽98m，现代河床宽64.0m，河床高程1348.0m左右。
河床漂石分布连续，厚度15.5-19.0m，中等密实，根据试验成果，天然状态湿密度2.34g/cm3，干密度2.31g/cm3，最大干密度2.40 g/cm3，最小干密度2.0g/cm3，含水率1.5%，比重2.72，相对密度0.81，自然休止角35.1°，渗透系数1.07×10-2cm/s。
下伏基岩岩性为中泥盆统萨阿尔明组下亚组灰岩，灰~灰白色，厚层状，弱风化带厚4.5-5.0m，纵波速度Vp＝3500-4200m/s；微~新鲜基岩Vp=5850m/s。
灰岩（微风化~新鲜基岩）颗粒密度为2.70-2.71g/cm3、自然吸水率为0.32-1.03%、饱和吸水率为0.35-1.09%、孔隙率1.11-2.59%、烘干后抗压强度61.1-73.5MPa、饱和抗压强度23.1-36.0MPa、软化系数0.38-0.49，烘干后抗剪强度c为1.2- 1.8MPa、Φ为46.0-46.5°、浸水后抗剪强度c为0.8-1.0MPa、·为42.5-43.5°。

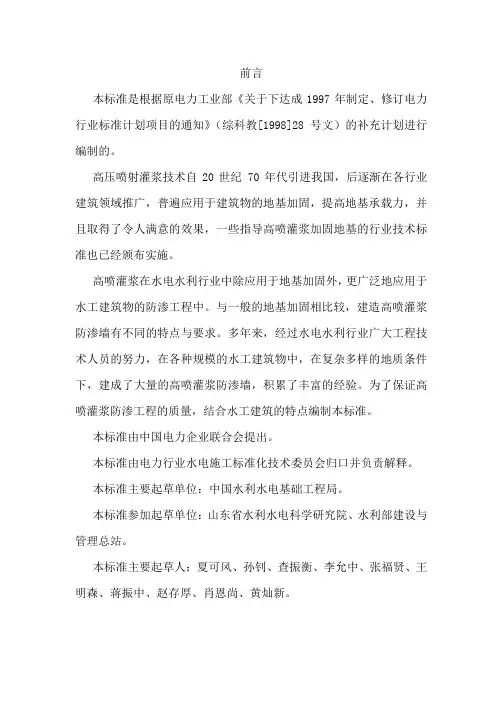

前言本标准是根据原电力工业部《关于下达成1997年制定、修订电力行业标准计划项目的通知》（综科教[1998]28号文）的补充计划进行编制的。
高压喷射灌浆技术自20世纪 70年代引进我国，后逐渐在各行业建筑领域推广，普遍应用于建筑物的地基加固，提高地基承载力，并且取得了令人满意的效果，一些指导高喷灌浆加固地基的行业技术标准也已经颁布实施。
高喷灌浆在水电水利行业中除应用于地基加固外，更广泛地应用于水工建筑物的防渗工程中。
与一般的地基加固相比较，建造高喷灌浆防渗墙有不同的特点与要求。
多年来，经过水电水利行业广大工程技术人员的努力，在各种规模的水工建筑物中，在复杂多样的地质条件下，建成了大量的高喷灌浆防渗墙，积累了丰富的经验。
为了保证高喷灌浆防渗工程的质量，结合水工建筑的特点编制本标准。
本标准由中国电力企业联合会提出。
本标准由电力行业水电施工标准化技术委员会归口并负责解释。
本标准主要起草单位：中国水利水电基础工程局。
本标准参加起草单位：山东省水利水电科学研究院、水利部建设与管理总站。
本标准主要起草人：夏可风、孙钊、查振衡、李允中、张福贤、王明森、蒋振中、赵存厚、肖恩尚、黄灿新。
1 范围本标准规定了水电水利高压喷射灌浆防渗工程（以下简称高喷灌浆）的技术要求和工程质量检验、评定方法。
本标准本规定适用于淤泥质土、粉质粘土地层以及粉土、砂土、砾石、卵（碎）石等松散透水地基或填筑体的高喷灌浆。
对含有较多漂石或块石的地层，应通过高喷灌浆试验确定其适用性和设计、施工参数。
1.0.3水工建筑物防渗工程的高喷灌浆，除应遵守本规范外，尚应符合国家现行有关标准的规定。
振孔高喷灌浆以及用于其它建筑物防渗工程的高喷灌浆等，可参考本规范。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适应于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
高压喷射灌浆防渗工程实例1 坞罗水库高喷灌浆防渗处理工程的施工河南省巩义市坞罗水库始建于1958年，大坝全长400m，坝高35m，为均质土坝。
兴建前未作勘探工作，1960年建成后发现漏水严重，仅在汛期库底低洼处有少许积水，多数时间库区干涸。
后经勘探查明，坝基下有厚达20m左右的砂卵石层，并有明显架空现象，呈蜂窝状和不规则的空隙相互贯通。
砂卵石级配不均，直径多为2～20cm，成分主要是石英砂岩，少量灰岩和石英岩等，大部分含泥。
砾石含量为20%—30%，砂含量10%—30%。
在河床砂卵石表层（深度5m以内）取12个样品进行颗分，粒径大于200mm的占32%，200～100mm的占10%，100～60mm的占12%，60～40mm的占11%，不均匀系数在47～105之间，平均单位吸水量15～16L/（min.m.m）。
这是漏水的主要原因。
设计采用高压喷射灌浆和帷幕灌浆相结合（上墙下幕）的防渗处理方案，高喷墙和帷幕轴线位于坝轴线上游2m处，孔距1.1m，单排旋摆结合形式。
在这样复杂的地层中采用这种防渗方案国内外工程实例不多。
1.1 围井和单元墙体的现场试验选择的试验地段地层较为复杂，既有亚粘土层和砂卵砾石层，又有较大和特大的漂石、孤石地层以及特殊的架空和洞穴地段。
旋喷、摆喷和定喷共计13个孔，钻喷工程量为82m。
防渗单元墙体和围井均作了注水试验，取得渗透系数K值分别为3.13×10-5、1.37×10-6、9.5×10-7和3.94×10-5cm/s。
开挖后实测的旋喷桩最大桩径1.42m，最小1.00m。
摆喷半径1.00m，定喷半径1.5m。
防渗墙最小厚度0.3m。
从开挖看，漂、卵、砾石层的粒径较大，大于200mm的颗粒占40%～50%（体积比）和50%～60%（重量比）。
直径为500～1000mm大漂卵石在井壁出露近20块，特大漂石直径2.0m以上。
在进行高喷灌浆时，射流不能切削漂石或使其移动和重新排列组合，只能充填喷射有效范围内的空隙，并向四周挤压渗透，使地层密实度提高，渗透能力降低。
前言本标准是根据原电力工业部《关于下达成1997年制定、修订电力行业标准计划项目的通知》（综科教[1998]28号文）的补充计划进行编制的。
高压喷射灌浆技术自20世纪 70年代引进我国，后逐渐在各行业建筑领域推广，普遍应用于建筑物的地基加固，提高地基承载力，并且取得了令人满意的效果，一些指导高喷灌浆加固地基的行业技术标准也已经颁布实施。
高喷灌浆在水电水利行业中除应用于地基加固外，更广泛地应用于水工建筑物的防渗工程中。
与一般的地基加固相比较，建造高喷灌浆防渗墙有不同的特点与要求。
多年来，经过水电水利行业广大工程技术人员的努力，在各种规模的水工建筑物中，在复杂多样的地质条件下，建成了大量的高喷灌浆防渗墙，积累了丰富的经验。
为了保证高喷灌浆防渗工程的质量，结合水工建筑的特点编制本标准。
本标准由中国电力企业联合会提出。
本标准由电力行业水电施工标准化技术委员会归口并负责解释。
本标准主要起草单位：中国水利水电基础工程局。
本标准参加起草单位：山东省水利水电科学研究院、水利部建设与管理总站。
本标准主要起草人：夏可风、孙钊、查振衡、李允中、张福贤、王明森、蒋振中、赵存厚、肖恩尚、黄灿新。
1 范围本标准规定了水电水利高压喷射灌浆防渗工程（以下简称高喷灌浆）的技术要求和工程质量检验、评定方法。
本标准本规定适用于淤泥质土、粉质粘土地层以及粉土、砂土、砾石、卵（碎）石等松散透水地基或填筑体的高喷灌浆。
对含有较多漂石或块石的地层，应通过高喷灌浆试验确定其适用性和设计、施工参数。
1.0.3水工建筑物防渗工程的高喷灌浆，除应遵守本规范外，尚应符合国家现行有关标准的规定。
振孔高喷灌浆以及用于其它建筑物防渗工程的高喷灌浆等，可参考本规范。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适应于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
表A.1 高喷灌浆施工记录表
工程名称：施工单位：
孔号：孔序：桩号：单元工程：年月日时至日时
机组编号：机长：班长：记录员：
表A.2 高喷灌浆工程综合成果表
工程名称：施工单位：
高压旋喷灌浆记录表（一）
工程名称：漳州市江滨大道防洪堤石堤段改建工程（一期）施工单位：福建省宁德市水利水电工程局
孔号：桩号：孔深：m 地面高程：m
孔序：喷射长度：m 喷射方法：施工时间：年月日时分至日时分
记录：机长：监理：业主：
高压旋喷灌浆钻孔记录表（二）
工程名称：施工单位：
孔号：桩号：孔深：m 地面高程：m 年月日
记录：机长：监理：业主：
水利水电工程
高压喷射灌注浆单元工程质量评定表
水利水电工程
高压喷射灌注浆单元工程质量评定表（例表）。
表 1.11 填表说明
填表时必须遵守“填表基本规则” ，并符合以下要求：
1、单元工程划分：以相临5~10 孔为一单元工程。
2、单元工程量：灌浆孔总长度（m,旋喷），或灌浆开线的防渗墙垂
直投影面积（川，定喷、摆喷）。
3、填表依据：本表依据各孔施工记录填写,施工单位务必做好施工记
录,监理要认真检查。
4、第9 项定喷（或摆喷、旋喷）共列三类,属于哪一类,便在其上打
““”，本例为摆喷、即在摆喷处打““”。
5、各检查项目的质量标准均有“设计要求” ,本例采用将设计具体
要求填入相应栏或另附页方式。
6、各孔检测结果：每个孔共有12 个检查项目,每项检查结果用
符号表示：以“"”表示符合质量标准，以“0”表示基本符
合质量标准，“X”表示不符合质量标准。
7、各孔质量评定：各孔质量等级用符号表示：以“"”表示优良，以
“0”表示合格，“X”表示不合格。
质量标准：在主要检查项目全部符合质量标准前提下,一般检查项目也符合质量标准的孔评为优良孔；一般检查项目基本符合质量
标准孔评为合格孔。
8、单元工程效果检查：
（1）物探检验结果符合设计要求
9、
单元工程质量标准：在本单元灌浆孔全部合格的前提下，若 优良孔占 70% 及以上，且单元效果检查优良， 则评为“优良”； 若优良孔数达不到 70% ，或单元效果检查只评为合格， 则本单 元评为“合格”。
2) 抽水试验：渗透系数K < K 设。
§5.6 高压旋喷桩施工方案（三重管）施工原理高压喷射注浆法，是运用钻机把带有特制喷嘴旳注浆管钻进至土层旳预定位置后，以高压设备使浆液或水成为25～30MPa左右旳高压流从喷嘴中喷射出来，冲击破坏土体。
钻杆一边以一定速度（15cm/min）渐渐向上提高，使浆液与土粒强制混合，待浆液凝固后，便在土中形成一种具有一定强度旳固结体。
固结体旳形状与喷射流移动方向有关，一般分为旋转喷射（旋喷）、定向喷射（定喷）和摆动喷射（摆喷）三种注浆方式，作为地基加固，本工程采用旋喷注浆旳形式。
施工工艺流程高压旋喷桩施工流程图水箱搅拌机水泥仓三重管旋喷注浆示意图5.6.3 资源配置1、材料选择与准备旋喷注浆是靠高压液流旳冲击力破坏土层并与土体混合成新旳固体，根据喷射工艺规定，浆液应具有如下特性：注浆液具有良好旳可喷性；有足够旳稳定性；浆液中气体应少；能调解浆液旳胶凝时间；优良好旳力学性能；无毒、无臭、；结实率高。
水灰比一般采用1：1~1.5：1旳水泥浆液。
在喷浆之前按施工规定准备好足够旳合格旳水泥浆液。
2、劳动力计划劳动力详细分工如下表，表中为每班组人员配置，工地施工采用2班制在施工中应各司其职，认真负责，互相协作，互相监督。
钻孔人员必须作好现场钻孔记录，获得第一手地质资料，以便注浆人员根据地质资料及时调整注浆参数。
注浆记录人员必须把当班旳记录及时整顿。
司泵人员应随时注意注浆压力变化，值班技术员及时记录并根据地质状况调整注浆压力及施工工艺参数。
3、重要机械设备旋喷桩施工采用XY-150地质钻机引孔，XP-30B型旋喷机作业。
重要施工机械设备如下表所示。
1、压力参数确实定一般状况下采用加大泵压力来增长其流量及流速，进而增大喷射力。
根据以往经验，本工程压力选择为：0~3米时，采用25Mpa，3米如下时采用23 Mpa。
2、旋转提高参数确实定旋转、提高旳速度与喷流半径有关，而有效半径与喷嘴旳几何尺寸和喷射角度有互相联络，并直接影响喷流旳特性。
