水泵安装验收单

8泵站设备安装⼯程单元⼯程质量验收评定表及填表说明8 泵站设备安装⼯程⽬录1、表8.1 ⽴式⽔泵机组安装单元⼯程质量验收评定表2、表8.2 卧式与斜式⽔泵机组安装单元⼯程质量验收评定表3、表8.3 灯泡贯流式⽔泵机组安装单元⼯程质量验收评定表4、表8.4 潜⽔泵机组安装单元⼯程质量验收评定表5、表8.5 离⼼泵安装单元⼯程质量验收评定表6、表8.6 深井泵安装单元⼯程质量验收评定表7、表8.7 齿轮油泵安装单元⼯程质量验收评定表8、表8.8 螺杆油泵安装单元⼯程质量验收评定表9、表8.9 滤⽔器安装单元⼯程质量验收评定表10、表8.10 空⽓压缩机安装单元⼯程质量验收评定11、表8.11 离⼼通风机安装单元⼯程质量验收评定表12、表8.12 轴流通风机安装单元⼯程质量验收评定表13、表8.13 ⽔环式真空泵安装单元⼯程质量验收评定表14、表8.14 蝴蝶阀安装单元⼯程质量验收评定表15、表8.15 球阀安装单元⼯程质量验收评定表16、表8.16 筒形阀安装单元⼯程质量验收评定表17、表8.17 伸缩节安装单元⼯程质量验收评定表18、表8.18 主阀的附件和操作机构安装单元⼯程质量验收评定表19、表8.19 进（出）⽔钢管安装单元⼯程质量验收评定表20、表8.20 泵站设备系统管道安装单元⼯程质量验收评定表21、表8.21 箱、罐及其他容器安装单元⼯程质量验收评定表22、表8.22 起重机轨道与车档安装单元⼯程质量验收评定表23、表8.23 通⽤桥式起重机安装单元⼯程质量验收评定表24、表8.24 通⽤门式起重机安装单元⼯程质量验收评定表25、表8.25 电动单梁起重机安装单元⼯程质量验收评定表26、表8.26 电动葫芦及轨道安装单元⼯程质量验收评定表泵站设备安装⼯程填表说明1．本章适⽤于宁夏回族⾃治区中⼩型⽔利⼯程泵站设备安装⼯程单元⼯程施⼯质量验收评定。

2．单元⼯程安装质量验收评定，应在单元⼯程所有检验项⽬的检验结果达到《⽔利⽔电⼯程单元⼯程施⼯质量验收评定标准——⽔⼒机械辅助设备系统安装⼯程》（SL 637—2012）等相关技术标准的要求和具有完备的施⼯记录基础上进⾏。

检查施工记录和现场检查
20
配水闸门平台制作安装，栏杆安装符合设计要求。
21
管路
管路安装质量符合设计要求，工艺走向不影响设备维护检修。
对照设计
现场检查
22
各管路连接处密封良好、不漏水。
现场检查
23
管路法兰连接时应保持平行和同轴性，法兰使用的型号、规格应一致，螺栓穿向一致，紧固均匀，松紧合适。
外观检查
24

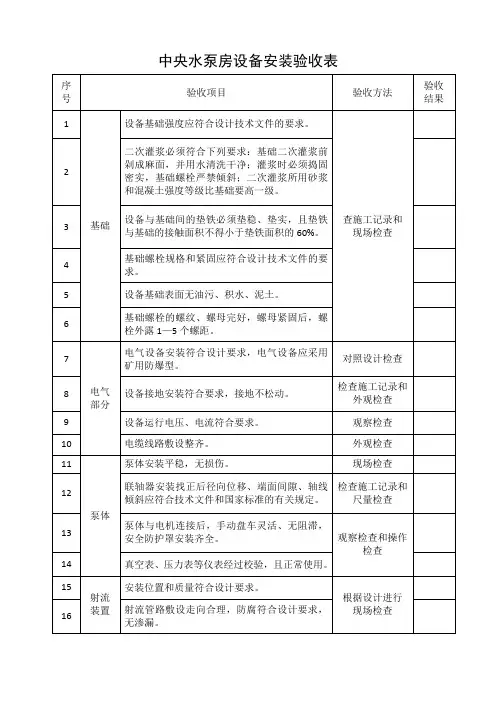

中央水泵房设备安装验收表
序号
验收项目
验收方法
验收
结果
1
基础
设备基础强度应符合设计技术文件的要求。
查施工记录和
现场检查
2
二次灌浆必须符合下列要求：基础二次灌浆前剁成麻面，并用水清洗干净；灌浆时必须捣固密实，基础螺栓严禁倾斜；二次灌浆所用砂浆和混凝土强度等级比基础要高一级。
3
设备与基础间的垫铁必须垫稳、垫实，且垫铁与基础的接触面积不得小于垫铁面积的60%。
试运转时紧固件不松动；声音无异常。
28
各静密封部位不泄露，填料部位泄露不超过20滴/min。
29
电动机电流不超额定值。
30
各附属装置运行正常。
矿方验收人：
集团公司验收人：
15
射流
装置
安装位置和质量符合设计要求。
根据设计进行
现场检查
16
射流管路敷设走向合理，防腐符合设计要求，无渗漏。
中央水泵房设备安装验收表
序号
验收项目
验收方法
验收
结果
18
配水
设备
配水闸门安装位置符合设计要求，配水闸门操纵杆稳固、无变形，灵活、无卡阻。
检查施工记录和操作检查
19

水泵单元工程安装质量验收评定表
单位工程名称
单元工程量
分部工程名称
安装单位
单元工程名称、部位
安装日期
年月日一年月日
项
次
工程
主控工程
一般工程
合格数
优良数
合格数
优良数
1
单元工程安装质量（见安装质量检查表）
各项试验和试运转符合本标准和相关专业标准的规定
安装单位自评意见
各试验和单元工程试运转符合要求，各项报验资料符合规定。检验工程全部合格，检验工程优良标准率为—，其中主控工程优良标准率为—,单元工程安装质量验收评定等级为—。
（签字，加盖公章）年月日
监理单位意见
各试验和单元工程试运转符合要求，各项报验资料符合规定。检验工程全部合格，检验工程优良标准率为—，其中主控工程优良标准率为—,单元工程安装质量验收评定等级为—O
（签字，加盖公章）年月日
工程法人（建设单位）意见
（签字，加盖公章）年月日
注1：主控工程和•般工程中的合格数是指到达合格以上质量标准的工程个数。
注2：检验工程优良标准率=（主控工程优良数+一-般工程优良数）/检验工程总数又100%。
注3：对隐蔽工程单元工程和关键部位单元工程的安装质量验收评定应有设计、建设等单位的代表填写定。
注4：本表所填“单元工程量〃不作为施工单位结算计量的依据。

施工单位检查评定记录
监理（建设） 单位.2.1条
√
2
消防水泵的 安装
第4.2.2条
√
主 控 项 目
3
水泵吸水管及 其附件安装
第4.2.3条
√
4
消防水泵的出水 管附件安装
第4.2.4条
√
施工单位检查 评定结果
专业工长（施工员）
施工班组长
主控项目全部合格，一般项目满足规范规定要求；检查评定合格
自动喷水灭火系统消防水泵安装质量验收记录表 GB50261-2005
100101
单位（子单位）工程名称 分部（子分部）工程名称
施工单位
工程1
自动喷水灭火系统(供水设施安装 与施工)
验收部位
项目经理
自动喷水灭火系 统消防水泵安装
分包单位
/
分包项目经理
/
施工执行标准名称及编号 施工质量验收规范的规定
自动喷水灭火系统施工及验收规范（GB50261-2005）
项目专业质量检查员：
年月日
监理（建设）单位 验收结论
监理工程师 （建设单位项目专业技术负责人）：
年月日

循环水泵安装验收表循环水泵基础及泵座(体)检查与安装的质量检验表工程编号：5-1-1-1分项工程名称：循环水泵基础及泵座(体)检查、安装检验项目：基础中心线偏差各层基础标高相对偏差地脚螺栓孔中心偏差予埋地脚螺栓中心偏差各层板孔中心偏差楼板孔尺寸校核混凝土强度混凝土表面检查出水弯管安装要求质量标准：基础中心线偏差≤10mm各层基础标高相对偏差±10mm地脚螺栓孔中心偏差≤10mm予埋地脚螺栓中心偏差≤2mm各层板孔中心偏差≤5mm楼板孔尺寸校核满足DL/T 5210.1规定混凝土强度符合表4.3.19规定混凝土表面无露筋、蜂窝、裂纹、疏松、石子凸出、缺损，地脚螺栓孔内清理干净出水弯管安装符合图纸要求检验结果：基础中心线偏差3mm，合格各层基础标高相对偏差-3mm，合格地脚螺栓孔中心偏差5mm，合格予埋地脚螺栓中心偏差1mm，合格各层板孔中心偏差符合要求，合格楼板孔尺寸校核符合DL/T 5210.1规定，合格混凝土强度符合表4.3.19规定，合格混凝土表面无露筋、蜂窝、裂纹、疏松、石子凸出、缺损，地脚螺栓孔内清理干净，符合要求，合格出水弯管安装符合图纸要求，合格验收单位：建设单位施工单位签字：年月日建设单位签字：年月日循环水泵安装的质量检验表工程编号：5-1-2-1分项工程名称：循环水泵安装检验项目：外观检查泵轴弯曲度滚动轴承检修叶轮与密封环径向间隙转子提升高度平衡筋与护盖间隙对轮垫片配制轴承锁紧螺母紧固质量标准：外观无裂纹，无机械损伤，符合制造厂要求泵轴弯曲度符合表4.3.23规定，符合制造厂要求滚动轴承检修符合制造厂要求，符合表4.3.23规定叶轮与密封环径向间隙符合制造厂要求转子提升高度符合制造厂要求平衡筋与护盖间隙符合制造厂要求对轮垫片配制符合制造厂要求轴承锁紧螺母牢固检验结果：外观无裂纹，无机械损伤，符合制造厂要求，合格泵轴弯曲度符合表4.3.23规定，符合制造厂要求，合格滚动轴承检修符合制造厂要求，符合表4.3.23规定，合格叶轮与密封环径向间隙符合制造厂要求，合格转子提升高度符合制造厂要求，合格平衡筋与护盖间隙符合制造厂要求，合格对轮垫片配制符合制造厂要求，合格轴承锁紧螺母牢固，合格验收单位：建设单位施工单位签字：年月日建设单位签字：年月日循环水泵电动机安装的质量检验表工程编号：5-1-2-1分项工程名称：循环水泵电动机安装检验项目：外观检查泵轴弯曲度滚动轴承检修叶轮与密封环径向间隙转子提升高度平衡筋与护盖间隙对轮垫片配制轴承锁紧螺母紧固质量标准：外观无裂纹，无机械损伤，符合制造厂要求泵轴弯曲度符合表4.3.23规定，符合制造厂要求滚动轴承检修符合制造厂要求，符合表4.3.23规定叶轮与密封环径向间隙符合制造厂要求转子提升高度符合制造厂要求平衡筋与护盖间隙符合制造厂要求对轮垫片配制符合制造厂要求轴承锁紧螺母牢固检验结果：外观无裂纹，无机械损伤，符合制造厂要求，合格泵轴弯曲度符合表4.3.23规定，符合制造厂要求，合格滚动轴承检修符合制造厂要求，符合表4.3.23规定，合格叶轮与密封环径向间隙符合制造厂要求，合格转子提升高度符合制造厂要求，合格平衡筋与护盖间隙符合制造厂要求，合格对轮垫片配制符合制造厂要求，合格轴承锁紧螺母牢固，合格验收单位：建设单位施工单位签字：年月日建设单位签字：年月日油牌号匹配畅通，水量足够电磁阀动作灵活，符合图纸要求试验合格符合图纸要求旋转方向正确符合安装记录符合转子提升值的要求10小时5mm符合图纸要求正常运行，无摩擦和异常振动，无冲击现象电气、热工保护定值到达额定值，且稳定0.15mm0.10mm0.08mm少量滴水，温度正常80℃70℃符合制造厂要求4～8小时结论合格合格验收单位施工单位建设单位签字年月日文章中存在大量的格式错误和明显问题的段落，需要进行删除和改写。

水泵安装分项工程质量验收记录一、工程概况本次水泵安装分项工程验收记录是对水泵安装工程进行质量验收的一份记录。

该工程是为了满足公司的用水需求而进行的，并按照相关技术规范和施工图纸要求进行施工。

二、验收内容1.水泵设备的选型及采购合同；2.设备进场验收记录；3.设备安装图纸及施工方案；4.设备安装施工过程中的各项记录；5.设备安装调试记录；6.设备安全附件的安装；7.设备的检测结果及相关检测报告；8.设备的运输、安装、使用、检测及保养过程中所采取的防护措施。

三、验收人员及时间1.验收人员：项目经理、专业监理工程师、施工单位、水泵设备制造商代表等；2.验收时间：2024年X月X日至2024年X月X日。

四、验收过程1.水泵设备的选型及采购合同验收人员查阅了水泵设备的选型及采购合同，确认设备型号、规格、技术参数与合同要求一致，无法履行的条款经协商已解决。

2.设备进场验收记录水泵设备在进场前进行了验收，验收人员按照设备进场验收规范进行了检查，确认设备外观完整、设备数量准确，并与采购合同的要求相符。

3.设备安装图纸及施工方案验收人员查验了设备安装图纸及施工方案，并与实际施工情况进行了对比，确认施工方案与图纸要求相符，无误。

4.设备安装施工过程中的各项记录验收人员查阅了设备安装施工过程中的各项记录，包括施工日志、质量检查记录等，确认施工过程中按照规范进行，已解决的问题经验证已得到妥善处理。

5.设备安装调试记录验收人员查验了设备安装调试记录，确认设备安装调试过程中按照规范进行，各项参数符合设计要求。

6.设备安全附件的安装验收人员检查了设备安全附件的安装情况，包括电气保护装置、防护罩、紧固件等，确认设备安全附件完好无损。

7.设备的检测结果及相关检测报告验收人员查阅了设备的检测结果及相关检测报告，包括设备的性能指标、运行稳定性等，确认设备的实际性能与检测报告的要求相符。

8.设备的运输、安装、使用、检测及保养过程中所采取的防护措施验收人员查阅了设备的运输、安装、使用、检测及保养过程中所采取的防护措施记录，确认相关措施得到合理执行，无违反安全规定现象。

消防水泵和稳压泵安装检验批质量验收记录表
单位（子单位）工程名称
分部（子分部）工程名称
验收部位
施工单位
项目经理
准名称及编号
施工质量验收规范规定
施工单位检查评定记录
监理（建设）
单位验收记录
主
控
项
目
1
消防水泵的规格、型号
设计要求
2
消防水泵安装
第4.2.2条
3
吸水管及其附件安装
第4.2.3条
4
消防水泵的出水管安装
第4.2.4条
一
般
项
目
1
稳压泵的规格、型号
设计要求
2
稳压泵安装
第4.4.5条
施工单位检查评定结果
专业工长（施工员）
施工班组长
项目专业质量检查员：年月日
监理（建设）单位验收结论
专业监理工程师：
（建设单位项目专业技术负责人）：年月日

水泵安装检验批施工质量验收表1. 项目信息
- 项目名称：[项目名称]
- 施工单位：[施工单位]
- 施工地点：[施工地点]
- 施工日期：[施工日期]
- 监理单位：[监理单位]
2. 检验批信息
2.1 检验批编号：[检验批编号]
2.2 设备信息
3. 施工质量验收内容
3.1 安装验收
- [安装项1]：[验收结果]
- [安装项2]：[验收结果]
- [安装项3]：[验收结果]
3.2 电气连接验收
- [电气连接项1]：[验收结果]
- [电气连接项2]：[验收结果]
- [电气连接项3]：[验收结果]
3.3 运行试验
- [运行试验项1]：[验收结果]
- [运行试验项2]：[验收结果]
- [运行试验项3]：[验收结果]
4. 验收结论
根据以上施工质量验收内容的检查结果，经评定验收合格。

5. 验收人员
- 施工单位代表：[施工单位代表姓名]
- 监理单位代表：[监理单位代表姓名]
6. 验收日期
- 年月日
以上内容作为水泵安装检验批施工质量验收表，供各方参考。

如有任何异议，请及时提出。

漏电保护器额定漏电动作电流不大于15ma动作时间01s并灵敏可靠22电动机定子绕组对地的绝缘电阻不低于05m33电缆线使用专用防水橡皮电缆电缆线无接头44设置保护接零和漏电保护装置设置提拉绳项目部意见

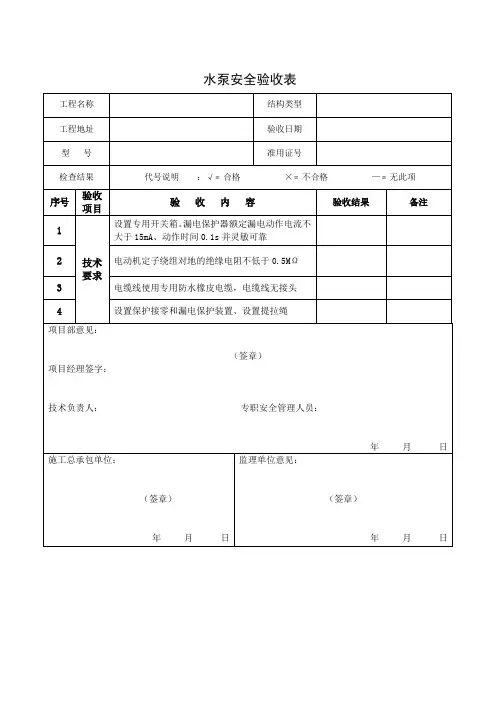

ห้องสมุดไป่ตู้水泵安全验收表
工程名称
结构类型
工程地址
验收日期
型 号
准用证号
检查结果
代号说明：√﹦合格 ×﹦不合格 —﹦无此项
序号
验收
项目
验 收 内 容
验收结果
备注
1
技术
要求
设置专用开关箱。漏电保护器额定漏电动作电流不大于15mA、动作时间0.1s并灵敏可靠
2
电动机定子绕组对地的绝缘电阻不低于0.5MΩ
3
电缆线使用专用防水橡皮电缆，电缆线无接头
4
设置保护接零和漏电保护装置、设置提拉绳
项目部意见：
（签章）
项目经理签字：
技术负责人： 专职安全管理人员：
年 月 日
施工总承包单位：
（签章）
年 月 日
监理单位意见：
（签章）
年 月 日

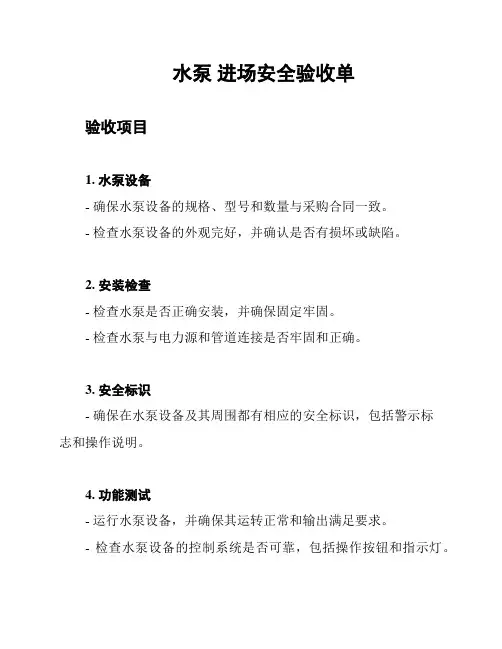

水泵进场安全验收单
验收项目
1. 水泵设备
- 确保水泵设备的规格、型号和数量与采购合同一致。

- 检查水泵设备的外观完好，并确认是否有损坏或缺陷。

2. 安装检查
- 检查水泵是否正确安装，并确保固定牢固。

- 检查水泵与电力源和管道连接是否牢固和正确。

3. 安全标识
- 确保在水泵设备及其周围都有相应的安全标识，包括警示标
志和操作说明。

4. 功能测试
- 运行水泵设备，并确保其运转正常和输出满足要求。

- 检查水泵设备的控制系统是否可靠，包括操作按钮和指示灯。

5. 安全措施
- 确保有相应的安全措施，如紧急停机按钮和防护装置。

- 检查相关安全设备的工作状态和可靠性。

验收结论
根据以上验收项目的检查，水泵设备符合安全使用要求，可以正常投入使用。

验收人员
- 验收员：[填写验收员姓名]
- 日期：[填写验收日期]
验收意见
- [填写验收意见，如设备有任何问题或需要进一步修正，请在此处注明]
备注
- [填写其他需要说明的事项，如特殊要求或注意事项]。

水景潜水泵安装检验批质量验收记录一、项目基本信息项目名称：水景潜水泵安装项目编号：承建单位：施工单位：质检单位：验收时间：二、工程概况1.工程范围：2.施工内容：3.施工进度：4.施工人员及资质：三、质量验收内容1.泵组件的材料与规格1.1泵体材料：1.2叶轮材料：1.3泵轴材料：1.4密封圈材料：1.5其他材料：2.泵的基础安装2.1基础尺寸是否符合要求：2.2基础深度是否符合要求：2.3基础材料是否符合要求：2.4基础施工是否符合要求：3.泵的安装定位3.1泵的安装位置是否正确：3.2泵的安装方向是否正确：3.3泵的安装高度是否正确：3.4泵的安装倾斜度是否符合要求：4.泵的连接管道4.1连接管材料是否符合要求：4.2排气管道是否设置正确：4.3进水管道是否设置正确：4.4出水管道是否设置正确：5.泵的电气设备5.1泵的接线是否正确：5.2泵的电缆是否符合要求：5.3泵的电源电压是否符合要求：5.4泵的控制柜是否正常工作：6.泵的机械设备6.1泵的轴承是否安装正确：6.2泵的轴承润滑是否正常：6.3泵的联轴器是否安装正确：6.4泵的机械密封是否正常工作：7.泵的启动及调试7.1泵的启动是否正常：7.2泵的调试是否顺利：7.3泵的运行是否平稳：7.4泵的噪音是否超标：8.泵的安全性能8.1泵的过载保护是否有效：8.2泵的漏电保护是否有效：8.3泵的防护装置是否完好：8.4泵的地线是否正确接触：四、质量验收结论1.通过验收：2.不通过验收原因：五、质量整改要求1.缺陷描述：2.整改措施：3.整改时限：六、质量验收人员1.验收人员：2.监造单位：3.施工单位：4.质检单位：七、质量验收结果1.验收结论：2.备注：以上是水景潜水泵安装的质量验收记录，根据实际施工情况进行填写。

请根据具体工程和实际情况进行调整，并严格按照相关规范和要求进行验收。

消防水泵安装检验批质量验收记录模板项目概述此文档为消防水泵安装检验批质量验收记录模板，记录了消防水泵的安装过程及质量验收情况。

安装验收记录项目信息- 项目名称：- 项目编号：- 施工单位：- 监理单位：- 设计单位：- 安装单位：- 验收单位：- 验收日期：检验标准- 安装要求：根据相关消防安装标准和规范执行- 设备规格：符合设计要求- 设备材质：符合设计要求- 设备安装位置：符合设计要求安装情况记录1. 消防水泵设备- 设备类型：- 设备型号：- 设备数量：- 设备安装位置：- 设备悬挂支架：固定可靠、合理均匀- 设备接线情况：符合相关电气安装标准- 设备接地情况：接地良好，电阻合格- 设备启动测试：启动正常、无异常声音、无泄漏2. 消防水泵管路- 管路材质：符合设计要求- 管路布置：符合设计要求，管道支架固定可靠- 管路连接：连接紧固，无渗漏，密封良好- 管路标识：管路标识清晰、准确验收结论根据上述安装情况记录，对消防水泵的安装进行验收。

经检查，消防水泵安装符合相关标准和要求，各项指标合格。

经验收，可以进行下一步工作。

验收人员- 验收单位代表：- 监理单位代表：- 施工单位代表：签名验收单位代表签名：日期：监理单位代表签名：日期：施工单位代表签名：日期：以上为消防水泵安装检验批质量验收记录模板。

请根据实际情况填写相关信息，对安装过程进行详细记录，确保消防水泵的质量和安全。

验收项目
消防水泵及稳压泵的规格、型号 第4.2.1条 1 符合设计要求，且产品合格证和 第4.4.4条 安装使用说明书齐全 主 消防水泵及稳压泵的安装符合相 第4.2.2条 2 控 关技术标准规定 第4.4.5条 项 目 第4.2.3条 3 吸水管及其附件的安装要求 4 消防水泵的出水管安装阀门、压 第4.2.4条 力表及配件的要求
// / //Fra bibliotek一 般 项 目
/
/
/
施工单位 检查结果
专业工长： 项目专业质量检查员： 年 月 日
监理单位 验收结论
专业监理工程师： 年 月 日
消防水泵和稳压泵安装检验批质量验收记录
0 单位(子单位) 工程名称 施工单位 分包单位 施工依据 分部（子分部） 工程名称 项目负责人 分包单位 项目负责人 验收依据 设计要求及 最小/实际 规范规定 抽样数量 分项工程名称 检验批容量 检验批编号 《自动喷水灭火系统工程施工及 验收规范》GB50261-2005 检查记录 检查 结果 0 3

水泵安装检验批验收记录表完整优秀版
1. 项目名称：{项目名称}
2. 施工单位：{施工单位}
3. 施工地点：{施工地点}
4. 验收人员：
- 主要负责人：{主要负责人名称}
- 协助人员：{协助人员名称}
5. 验收日期：{验收日期}
6. 验收内容：
7. 验收结论：
本次水泵安装经过全面的检验和验收，各项项目均符合设计要
求和施工标准。

在施工过程中，施工单位严格按照要求进行施工，
质量得到有效控制，各项安全措施也得到了妥善安排和落实。

经过
调试，水泵工作正常，无异常现象。

因此，认定本次水泵安装完成，验收合格。

8. 验收人员签字：
主要负责人签字：___________________
日期：___________________
协助人员签字：___________________
日期：___________________。

水泵进场验收记录表项目信息- 项目名称：[请填写项目名称]- 项目编号：[请填写项目编号]- 验收日期：[请填写验收日期]水泵信息- 水泵型号：[请填写水泵型号]- 生产厂家：[请填写生产厂家]- 进场日期：[请填写进场日期]- 进场数量：[请填写进场数量]验收人员- 验收人员：[请填写验收人员]- 验收单位：[请填写验收单位]验收情况外观检查- [ ] 外观完好无损，无明显变形或破损- [ ] 水泵表面无油污或腐蚀迹象功能性能检查- [ ] 检查电源接线是否正确- [ ] 检查电机运转是否正常- [ ] 检查水泵的流量和扬程是否符合设计要求安全检查- [ ] 检查水泵的保护装置是否完好- [ ] 检查电机的接地是否良好- [ ] 检查水泵周围是否存在安全隐患验收意见请填写验收意见：[请填写验收意见]备注请填写备注：[请填写备注]签字验收人员（签字）：_____________________ 日期：_____________________验收结果- [ ] 验收合格- [ ] 验收不合格相关附件- [请列出相关附件名称及编号]- 附件1：[请填写附件1名称及编号]- 附件2：[请填写附件2名称及编号]- ...以上是水泵进场验收记录表的内容，请根据实际情况填写相关信息，并在验收完成后进行签字确认。

如有需要，可附上相关附件供参考。

验收结果请在合格或不合格选项中打钩选择。

如有其他需要备注的事项，请填写在备注栏中。

谢谢！。

水泵安装检验批质量验收记录
市政质检·5·17 第 工程名称 单位工程名称 施工单位 项目经理 分部工程名称 验收部位 验收规范及图 GB50334-2002 号 施工与质量验收规范的规定 1 主 2 控 项 3 目 4 潜水泵必须设漏水、漏油、过载 第11.4.1条 保护监测系统。 引导潜水泵升降的导杆必须平行 且垂直,自动连接处的金属面之间 第11.4.2条 应有效密封。 立式轴流泵的主轴线安装应保持 第11.4.3条 垂直,连接牢固。 螺杆泵的泵体及泵夹套必须经液 第11.4.4条 压 试验合格后安装。 施工与质量验收规范的规定 水泵底座位应采用地脚螺栓固定, 第11.4.5条 二次浇注材料应保证密实。 水泵出水口配置的成对法兰安装 第11.4.6条 应 平直。 水泵的动力电缆、控制电缆的安 第11.4.7条 装 应牢固,水泵的电缆距吸入口不得 潜水泵导杆过长时,中间应有可靠 第11.4.8条 的加固措施。 安装 与建筑轴线距离 基准 与设备平面位置 线 (mm) 与设备标高 允 许 泵体 纵向 偏 内水 差 平度 横向 (mm) 皮带轮、轮轴器水平度(mm) 水泵轴导杆垂直度(mm) 平均合格率(%) ±10 ±5 ±5 ≤0.05/1000 ≤0.10/1000 ≤0.5/1000 ＜1/1000, 全长≤3 施工单位检查记录 监理单位 验收记录 技术负责人 分项工程名称 主要工程数量 分包单位 施工工长 页，共
不合格点的实测 应测 合格 合格 偏差值或实测值 点数 点数 率(%)
1 2 3 4
一 般 项 目
5
6 7 8
施工 单位 检查 意见
质检员： 年 月 日
监理 单位 验收 结7 页
监理单位 验收记录
月
日

水泵验收表
Chilled water system acceptance list (设备Equipment)
对整体水泵在安装时应注意事项:
(1)水泵安装前，应按照水泵样本和施工图纸复核水泵基础尺寸、地脚螺栓预留孔的位置及孔的探度、水泵基础面标高、多台水泵的相对位置等，发现有误应及时纠正。

(2)在水泵就位前，应在基础面上弹出纵向中心线，水泵就位时，水泵纵向中心轴线应与基础中心线重合对齐。

(3)在定位前应将地脚螺栓穿好，就位后开始横向调整定位。

1---35 (4)小型水泵可做粗找水平即可，找平时可采用水平尺、钢板尺互相配合使用，找水平时应采用加工过的平垫铁及斜垫铁配合垫在地脚螺栓的两侧，见图1---35斜垫铁应成组使用。

(5)水泵找平后，可进行地脚螺栓孔二次灌浆，灌浆应采用豆石混凝土并捣实，直至返浆后抹平。

(6）拧紧地脚螺栓和底座上的全部螺栓。

(7)对大型水泵安装，粗找平后还应做精水平与同心度的测试和调整。

(8)当水泵安装完全符合规范要求后，还要清理或更换润滑油和水泵填料涵内的填料，合格后待运。
