EDA课程设计报告-彩灯控制器

EDA课程设计：八路彩灯控制器第一篇：EDA课程设计：八路彩灯控制器EDA课程设计设计题目：基于VHDL的8路彩灯控制器设计一、课程设计的目的1．熟悉QuartusⅡ软件的使用方法,使用VHDL 文本输入设计法进行任务设计。

2．增强自己实际动手能力,独立解决问题的能力。

3．通过课程设计对所学的知识进行更新及巩固.二、课程设计的基本要求本次课程设计是设计一个8路彩灯控制器，能够控制8路彩灯按照两种节拍，三种花型循环变化。

设计完成后，通过仿真验证与设计要求进行对比，检验设计是否正确。

三、课程设计的内容编写硬件描述语言VHDL程序，设计一个两种节拍、三种花型循环变化的8路彩灯控制器，两种节拍分别为0.25s和0.5s。

三种花型分别是：（1）8路彩灯分成两半，从左至右顺次渐渐点亮，全亮后则全灭。

（2）从中间到两边对称地渐渐点亮，全亮后仍由中间向两边逐次熄灭。

（3）8路彩灯从左至右按次序依次点亮，全亮后逆次序依次熄灭。

四、实验环境PC机一台；软件Quartu sⅡ6.0五、课程设计具体步骤及仿真结果1、系统总体设计框架结构分频模块：把时钟脉冲二分频，得到另一个时钟脉冲，让这两种时钟脉冲来交替控制花型的速度。

二选一模块：选择两种频率中的一个控制彩灯的花型。

8路彩灯的三种花型控制模块：整个系统的枢纽，显示彩灯亮的情况。

2、系统硬件单元电路设计1.分频模块设计实验程序：library ieee;use ieee.std_logic_1164.all;entity fenpin2 isport(clk:in std_logic;clkk:out std_logic);end fenpin2;architecture behav of fenpin2 is beginprocess(clk)variable clkk1:std_logic:='0';beginif clk'event and clk='1' thenclkk1:= not clkk1;end if;clkk<=clkk1;end process;end behav;RTL电路图：波形图：2.二选一模块设计实验程序：library ieee;use ieee.std_logic_1164.all;entity mux21 is port(a,b,s:in std_logic;y:out std_logic);end mux21;architecture behave of mux21 is begin process(a,b,s)begin if s='0' then y<=a;else y<=b;end if;end process;end behave;RTL电路图：波形图：3.8路彩灯的三种花型控制模块设计程序: library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity color8 is port(clk,rst :in std_logic;q:out std_logic_vector(7 downto 0));end;architecture a of color8 is signal s:std_logic_vector(4 downto 0);begin process(s,clk)begin if rst='1' then s<=“00000”;elsif clk'event and clk= '1' then if s=“11111” thens<=“00000”;else s<=s+1;end if;case s is when “00000”=>q<=“00000000”;when“00001”=>q<=“10001000”;when“00010”=>q<=“11001100”;when“00011”=>q<=“11101110”;when “00100”=>q<=“11111111”;when “00101”=>q<=“00000000”;when“00110”=>q<=“00011000”;when“00111”=>q<=“00111100”;when“01000”=>q<=“01111110”;when“01001”=>q<=“11111111”;when“01010”=>q<=“11100111”;when“01011”=>q<=“11000011”;when“01100”=>q<=“10000001”;when“01101”=>q<=“00000000”;when“01110”=>q<=“10000000”;when“01111”=>q<=“11000000”;when“10000”=>q<=“11100000”;when“10001”=>q<=“11110000”;when“10010”=>q<=“11111000”;when“10011”=>q<=“11111100”;when“10100”=>q<=“11111110”;when“10101”=>q<=“11111111”;when“10110”=>q<=“11111110”;when“10111”=>q<=“11111100”;w hen“11000”=>q<=“11111000”;when“11001”=>q<=“11110000”;when“11010”=>q<=“11100000”;when“11011”=>q<=“11000000”;when“11100”=>q<=“10000000”;when“11101”=>q<=“00000000”;when others=>null;end case;end if;end process;end;RTL电路图：波形图：4.综合程序library ieee;use ieee.std_logic_1164.all;entity fenpin2 isport(clk:in std_logic;clkk:out std_logic);end fenpin2;architecture behav of fenpin2 is beginprocess(clk)variable clkk1:std_logic:='0';beginif clk'event and clk='1' thenend if;clkk<=clkk1;end process;end behav;library ieee;use ieee.std_logic_1164.all;entity mux21 is port(a,b,s:in std_logic;y:out std_logic);end mux21;architecture behave of mux21 is begin process(a,b,s)begin if s='0' then y<=a;else y<=b;end if;end process;end behave;library ieee;clkk1:= not clkk1;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity color8 is port(clk,rst :in std_logic;q:out std_logic_vector(7 downto 0));end;architecture a of color8 is signal s:std_logic_vector(4 downto 0);begin process(s,clk)begin if rst='1' then s<=“00000”;elsif clk'event and clk= '1' then if s=“11111” thens<=“00000”;else s<=s+1;end if;case s is when “00000”=>q<=“00000000”;when“00001”=>q<=“10001000”;when“00010”=>q<=“11001100”;when“00011”=>q<=“11101110”;when“00100”=>q<=“11111111”;when“00101”=>q<=“00000000”;when“00110”=>q<=“00011000”;when“00111”=>q<=“00111100”;when“01000”=>q<=“01111110”;when“01001”=>q<=“11111111”;when“01010”=>q<=“11100111”;when“01011”=>q<=“11000011”;when “01100”=>q<=“10000001”;when “01101”=>q<=“00000000”;when“01110”=>q<=“10000000”;when“01111”=>q<=“11000000”;when“10000”=>q<=“11100000”;when“10001”=>q<=“11110000”;when“10010”=>q<=“11111000”;when“10011”=>q<=“11111100”;when“10100”=>q<=“11111110”;when“10101”=>q<=“11111111”;when“10110”=>q<=“11111110”;when“10111”=>q<=“11111100”;when“11000”=>q<=“11111000”;when“11001”=>q<=“11110000”;when“11010”=>q<=“11100000”;when“11011”=>q<=“11000000”;when“11100”=>q<=“10000000”;when“11101”=>q<=“00000000”;when others=>null;end case;end if;end process;end;library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity balucaideng is port(clk,s,rst:in std_logic;q:out std_logic_vector(7 downto 0));end;architecture one of balucaideng issignal h0,h1:std_logic;component fenpin2port(clk:in std_logic;clkk:out std_logic);end component;component mux21 port(a,b,s:in std_logic;y:out std_logic);end component;component color8 port(clk,rst :in std_logic;q:out std_logic_vector(7 downto 0));end component;begin u1: fenpin2 port map(clk=>clk，clkk=>h0);u2: mux21 port map(a=>h0，b=>clk，s=>s;y=>h1);u3: color8 port map(clk=>h1，rst=>rst，q=>q);end;波形图：六、实验总结第二篇：eda课程设计-彩灯控制器1.设计目的学习EDA开发软件和MAX+plus Ⅱ的使用方法，熟悉可编程逻辑器件的使用，通过制作来了解彩灯控制系统。

eda花样彩灯课程设计报告一、课程目标知识目标：1. 学生能理解并掌握EDA（电子设计自动化）花样彩灯的基本原理与设计流程。

2. 学生能识别并运用课程中所学的电子元件，如LED灯、电阻、电容等，并理解其在电路中的作用。

3. 学生能够运用已学的电子知识，设计并搭建简单的EDA花样彩灯电路。

技能目标：1. 学生能够运用计算机软件进行电路设计与仿真，提高实际操作能力。

2. 学生通过小组合作，提高沟通协调能力和团队协作能力。

3. 学生能够运用问题解决策略，对设计过程中出现的问题进行分析、调试和优化。

情感态度价值观目标：1. 学生培养对电子科技的兴趣，增强创新意识和实践能力。

2. 学生在设计和制作过程中，培养耐心、细心的品质，提高面对困难的勇气和毅力。

3. 学生通过课程学习，认识到科技与生活的密切联系，增强环保意识和责任感。

本课程针对五年级学生特点，结合电子设计实际应用，注重培养学生的动手能力、创新能力和团队协作能力。

通过课程学习，使学生能够将所学知识应用于实际生活，激发他们对科技的兴趣，提高科学素养。

课程目标具体、可衡量，便于教师进行教学设计和评估。

二、教学内容本课程教学内容主要包括以下几部分：1. 电子元件的认识：介绍常用电子元件如LED灯、电阻、电容等，使学生了解其性能、特点及在电路中的作用。

2. EDA软件使用：教授学生如何使用EDA软件进行电路设计与仿真，包括电路图的绘制、元件的选取与放置、电路的仿真与调试等。

3. 花样彩灯设计原理：讲解花样彩灯的设计原理，如电路的基本连接方式、控制方法等。

4. 实践操作：指导学生进行EDA花样彩灯的设计与制作，让学生在实际操作中掌握所学知识。

5. 课程总结与展示：学生完成作品后，进行课程总结，分享设计经验，展示作品成果。

教学内容安排如下：1. 第一课时：电子元件的认识及基本电路原理介绍。

2. 第二课时：EDA软件的使用方法教学。

3. 第三课时：花样彩灯设计原理及实践操作指导。

彩灯控制器设计及实验报告三篇篇一：多路彩灯控制器的设计一课程设计题目（与实习目的）（1）题目：多路彩灯控制器（2）实习目的：1．进一步掌握数字电路课程所学的理论知识。

2．熟悉几种常用集成数字芯片，并掌握其工作原理，进一步学会使用其进行电路设计。

3．了解数字系统设计的基本思想和方法，学会科学分析和解决问题。

4．培养认真严谨的工作作风和实事求是的工作态度。

5．作为课程实验与毕业设计的过度，课程设计为两者提供了一个桥梁。

二任务和要求实现彩灯控制的方法很多，如EPROM编程、RAM编程、单板机、单片机等，都可以组成大型彩灯控制系统。

因为本次实习要求设计的彩灯路数较少，且花型变换较为简单，故采用移位寄存器型彩灯控制电路。

（1）彩灯控制器设计要求设计一个8路移存型彩灯控制器，要求：1.彩灯实现快慢两种节拍的变换；2.8路彩灯能演示三种花型（花型自拟）；3.彩灯用发光二极管LED模拟；4.选做：用EPROM实现8路彩灯控制器，要求同上面的三点。

（2）课程设计的总体要求1．设计电路实现题目要求；2．电路在功能相当的情况下设计越简单越好；3.注意布线，要直角连接，选最短路径，不要相互交叉；4.注意用电安全，所加电压不能太高，以免烧坏芯片和面包板。

三总体方案的选择（1）总体方案的设计针对题目设计要求，经过分析与思考，拟定以下二种方案：方案一：总体电路共分三大块。

第一块实现花型的演示；第二块实现花型的控制及节拍控制；第三块实现时钟信号的产生。

主体框图如下：方案二：在方案一的基础上将整体电路分为四块。

第一块实现花型的演示；第二块实现花型的控制；第三块实现节拍控制；第四块实现时钟信号的产生。

并在部分电路的设计上与方案一采用了完全不同的方法，如花型的控制。

主体框图如下：（2）总体方案的选择方案一与方案二最大的不同就在，前者将花型控制与节拍控制两种功能融合在一起，是考虑到只要计数器就可以实现其全部功能的原因，且原理相对简单。

设计报告课程名称EDA技术指导教师王春玲设计题目彩灯灯控系统设计班级2010级专业电子信息科学与技术院系物理与电子工程学院姓名罗小涛学号2010080088合作者孙洋洋·陈方胜摘要：该设计是以现场可编程逻辑器件(FPGA)为设计载体,以硬件描述语言(VHDL)为主要,以原理图输入设计为辅的表达方式,以QuartusⅡ开发软件和EDA 试验箱为设计工具,阐述了彩灯控制器的工作原理和软硬件的实现方法。

它以按键控制彩灯工作模式。

并对所设计的控制器进行了时序仿真和编程下载进行硬件验证，顺利实现设计目标。

关键词：彩灯分频电路VHDL语言FPGA芯片有限状态机Abstract:this design based on field programmable logic devices (FPGA)to design the carrier, with hardware description language (VHDL) as the main, in principle diagram input design, supplemented by express way to Quartus development software and EDA test chamber for design tools, this paper expounds the working principle of lights controller hardware and software and the realization method of it buttons to control lights work mode and the design of controller on the timing simulation and programming download for hardware validation, smooth realization design goalKeywords:lights crossover circuit VHDL language FPGA chipfinite state machine1设计任务及要求1.1要有多重花型变化1.2多种花型可以自动变换，循环往复1.3彩灯变化的快慢节拍可以选择2 系统设计方案2.1 EDA技术简介EDA是电子设计自动化（Electronic Design Automation）缩写，是90年代初从CAD、CAM、CAT和CAE的概念发展而来的。

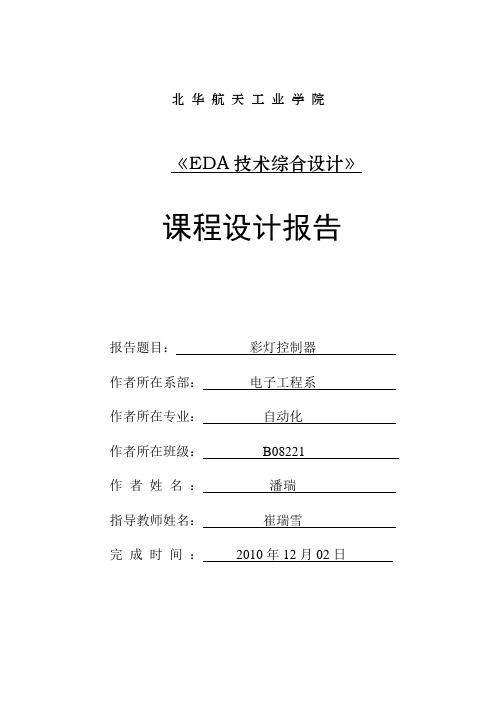

北华航天工业学院《EDA技术综合设计》课程设计报告报告题目：彩灯控制器作者所在系部：电子工程系作者所在专业：自动化作者所在班级：B08221作者姓名：潘瑞指导教师姓名：崔瑞雪完成时间：2010年12月02日内容摘要社会在飞速发展，城市的建设在加快，城市面貌建设也成为重点。

利用彩灯来装扮城市也成为一种有效的手段，现在夜晚的城市被形形色色的彩灯点缀的富有生气。

本文就城市中彩灯控制系统，从课程设计的题目要求出发，采用合适的设计方法，应用所学的EDA技术知识设计编写相应的时序控制模块、状态控制模块、状态选择模块，最后制作顶层文件，完成彩灯控制器的软件设计，并下载到芯片中，对彩灯的显示进行检查，完成彩灯控制器的硬件设计。

关键词：EDA、MAX+plusⅡ、VHDL语言、彩灯控制器目录一、概述 (1)1．课程设计目的 (1)2．设计内容及要求 (1)二、设计方案 (1)1．功能说明 (1)2．设计原理说明 (1)三、模块设计及功能 (1)1．时序控制模块 (1)2．状态控制模块 (3)3．状态选择模块 (9)4．顶层文件 (10)四、锁定引脚及下载 (10)五、硬件检测 (11)六、心得体会 (11)七、参考文献 (11)课程设计任务书（修改）一、概述请按模板要求写报告1．课程设计目的⑴培养数字电路的设计能力；⑵掌握彩灯控制器的VHDL语言设计、下载和调试方法。

2．设计内容及要求用给定IC设计、安装与调试彩灯控制器,具体要求如下:⑴设计用八只LED组成的彩灯图案。

图案的状态变换至少有三种,并且能定时自动切换。

⑵彩灯图案状态变换的速度至少有快、慢两种。

⑶安装并调试彩灯控制器。

二、设计方案1．功能说明在电路中以1代表灯亮，0代表灯灭，由0，1按不同的规律组合代表不同的彩灯图案，同时使其选择不同的频率，从而实现多种图案快慢的花样功能显示。

此8路彩灯控制系统设定三种花样变化，三种花样可以进行自动切换，每种花样都有快慢两种显示方法。

电子设计自动化大作业题目彩灯控制器的设计学院**学院班级电气**学号**********姓名********二O一二年十月三十一日彩灯控制器的设计一、彩灯控制器的设计要求设计能让一排彩灯(8只)自动改变显示花样的控制系统，发光二极管可作为彩灯用。

控制器应有两种控制方式：（1）规则变化。

变化节拍有0．5秒和0．x秒两种，交替出现，每种节拍可有4种花样，各执行一或二个周期后轮换。

（2）随机变化。

无规律任意变化。

二、彩灯控制器的设计原理本次彩灯控制器的设计包含几个主要模块，一是彩灯显示和扬声器的时序控制部分，二是发光二极管的动态显示和数码管的动态显示，本次设计中，二者的显示同步变化；三是扬声器的控制部分。

流程图如下所示：图 1 彩灯控制器的设计流程图彩灯控制器的设计核心主要是分频器的使用，显示部分的设计较简易。

分频的方法有很多种，本次设计之采用了其中较简易的一种，通过计数器的分频，将控制器外接的频率分为几个我们预先设定的值。

当计数器达到预先设定的值，即产生一个上升沿，从而实现分频。

扬声器通过不同的频率控制发出不同的声音。

同样发光二极管和数码管的显示速度也由其中分出来的一种频率控制（控制显示频率在1~4 之间为宜）。

通过使能端的控制可以控制不同的数码管显示预先设定的图案，数码管依次显示的图案为 AA、BB、CC，并随着发光二极管同步动态显示。

AA 为自左向右显示，BB 为自右向左显示，CC 从二边向中间再由中间向二边发散显示。

与此同时，显示不同的花型时扬声器发出不同的声音，代表不同的花型。

本次设计还带有复位功能，通过复位可以使彩灯控制器恢复到最初的状态。

三、程序设计和分析library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;建立设计库和标准程序包实体部分： entity pan isport(clk:in std_logic;clr:in std_logic;speak:out std_logic;led7s1:out std_logic_vector(6 downto 0);led7s2:out std_logic_vector(7 downto 0);led_selout:out std_logic_vector(7 downto 0);end entity;实体名为 pan,定义端口，输入端口为 clk 和 clr ,其中 clk 接脉冲信号，clr 接复位端；输出端口 speak 接扬声器，led7s1 接数码管的七段显示部分，led7s 接八个发光二极管，led_selout 接八个数码管的使能端，控制数码管的循环显示。

彩灯控制器课程设计eda一、课程目标知识目标：1. 让学生理解彩灯控制器的基本原理和EDA（电子设计自动化）软件的使用；2. 掌握彩灯控制器的电路设计、PCB布线及元件布局；3. 了解彩灯控制器的程序编写及调试方法。

技能目标：1. 培养学生运用EDA软件进行电路设计和PCB布线的能力；2. 培养学生编写彩灯控制程序，进行调试和优化的技能；3. 提高学生团队协作和解决问题的能力。

情感态度价值观目标：1. 培养学生对电子技术的兴趣和热情，激发创新意识；2. 培养学生严谨、细心的学习态度，养成良好的操作习惯；3. 增强学生的环保意识，关注电子产品对环境的影响。

课程性质：本课程属于电子技术实践课程，结合理论教学，注重培养学生的动手能力和实际操作技能。

学生特点：学生具备一定的电子技术基础知识，对实践操作有较高的兴趣，喜欢探索和挑战。

教学要求：教师需结合学生特点，采用循序渐进的教学方法，注重理论与实践相结合，提高学生的综合能力。

在教学过程中，关注学生的学习进度和需求，及时调整教学策略。

1. 彩灯控制器原理讲解：包括彩灯控制器的功能、工作原理及主要元件介绍，对应教材第3章；2. EDA软件操作：学习EDA软件的基本操作，如原理图绘制、PCB布线等，对应教材第4章；3. 彩灯控制器电路设计：根据原理图绘制PCB图，并进行元件布局，对应教材第5章；4. 彩灯控制程序编写：学习编写控制程序，实现彩灯的亮灭、闪烁等功能，对应教材第6章；5. 程序调试与优化：对编写好的程序进行调试，找出问题并进行优化，对应教材第7章；6. 实践操作：分组进行彩灯控制器的设计与制作，巩固所学知识，提高实际操作能力。

教学进度安排：第1周：彩灯控制器原理讲解；第2周：EDA软件操作学习；第3-4周：彩灯控制器电路设计；第5周：彩灯控制程序编写；第6周：程序调试与优化；第7周：实践操作。

教学内容确保科学性和系统性，结合教材章节进行有序安排，使学生能够逐步掌握彩灯控制器的设计与制作。

下载可编辑目录第一章绪论 (1)1.1 系统背景 (2)1.2 课程设计的主要内容和任务以及要达到的目标 (2)第二章系统电路设计 (3)2.1 系统总体设计框架结构 (3)2.1系统硬件 (3)第三章系统软件设计 (4)3.1 方案原理 (4)3.2 模块设计 (4)3.3 总体模块设计 (7)第四章实验结果和分析. (7)4.1实验仿真结果 (7)结束语 (9)附录 (10).专业 .整理 .下载可编辑第一章绪论1.1 系统背景20 世纪 90 年代，国际上电子和计算机技术较先进的国家，一直在积极探索新的电子电路设计方法，并在设计方法、工具等方面进行了彻底的变革，取得了巨大成功。

在电子技术设计领域，可编程逻辑器件（如CPLD FPGA的应用，已得到广泛的普及，这些器件为数字系统的设计带来了极大的灵活性。

这些器件可以通过软件编程而对其硬件结构和工作方式进行重构，从而使得硬件的设计可以如同软件设计那样方便快捷。

这一切极大地改变了传统的数字系统设计方法、设计过程和设计观念，促进了EDA技术的迅速发展。

EDA技术就是以计算机为工具，设计者在EDA软件平台上，用硬件描述语言 VHDL完成设计文件，然后由计算机自动地完成逻辑编译、化简、分割、综合、优化、布局、布线和仿真，直至对于特定目标芯片的适配编译、逻辑映射和编程下载等工作。

EDA技术的出现，极大地提高了电路设计的效率和可操作性，减轻了设计者的劳动强度。

利用 EDA工具，电子设计师可以从概念、算法、协议等开始设计电子系统，大量工作可以通过计算机完成，并可以将电子产品从电路设计、性能分析到设计出 IC 版图或 PCB版图的整个过程的计算机上自动处理完成。

现在对 EDA的概念或范畴用得很宽。

包括在机械、电子、通信、航空航天、化工、矿产、生物、医学、军事等各个领域，都有EDA的应用。

目前 EDA技术已在各大公司、企事业单位和科研教学部门广泛使用。

例如在飞机制造过程中，从设计、性能测试及特性分析直到飞行模拟，都可能涉及到 EDA技术。

EDA课程设计总结报告题目彩灯控制器学院 XXXXXXXXXXXXX学院专业 XXXXXXXXXX年级 XXXX级学号 XXXXXXXXXXXXXXXXXXXX姓名 XXX XXX指导教师 XXX成绩XXXX年 X月 XX日目录摘要 (2)Abstract (4)第一章绪论 (5)1.1 课题背景 (5)1.2 项目的实际研究意义 (7)第二章彩灯控制的要求及程序设计 (8)2.1 课程设计要求 (8)2.2设计思路 (8)2.3彩灯控制的软件程序设计 (8)第三章硬件焊接及彩灯调试 (12)3.1 焊接成品 (12)3.2 彩灯调试效果查看 (12)第四章波形仿真调试 (13)第五章感谢信 (14)参考文献 (15)摘要本课程设计提出基于FPGA的彩灯控制器的设计与分析。

本设计运用运用Verilog HDL语言在QuartusⅡ软件上进行了实验程序的编译和波形的仿真，具有代码简单易懂，功能易实现的特点，通过不断地调试和代码的多次完善，最终实现完整的多种花样彩灯控制器，达到了自主设计逻辑电路的水平。

关键词：彩灯控制；Verilog HDL语言；QuartusⅡ软件AbstractThe design and analysis of color lamp controller based on FPGA are presented in this course. This design using using Verilog HDL language in Quartus Ⅱsoftware has carried on the experimental program compilation and waveform simulation, has the code simple, function characteristics of easy implementation, through debugging and code many times the consummation unceasingly, finally realizes the complete variety lights controller, reached the independent design of logic circuit level.Keywords: The lantern controller；Verilog HDL language; Quartus Ⅱsoftware第一章绪论1.1课题背景1. FPGAFPGA采用了逻辑单元阵列LCA（Logic Cell Array）这样一个新概念，内部包括可配置逻辑模块CLB（Configurable Logic Block）、输出输入模块IOB（Input Output Block）和内部连线（Interconnect）三个部分。
