水源热泵机组水质要求

水源热泵对水源的要求水源系统的水量、水温、水质和供水稳定性是影响水源热泵系统运行效果的重要因素。

应用水源热泵时，对水源系统的原则要求是：水量充足，水温适度，水质适宜，供水稳定。

具体说，水源的水量，应当充足够用，能满足用户制热负荷或制冷负荷的需要。

如水量不足，机组的制热量和制冷量将随之减少，达不到用户要求。

水源的水温应适度，适合机组运行工况要求。

例如，清华同方GHP型水源中央空调系统在制热运行工况时，水源水温应为12—22℃；在制冷运行工况时，水源水温应为18—30℃。

水源的水质，应适宜于系统机组、管道和阀门的材质，不至于产生严重的腐蚀损坏。

水源系统供水保证率要高，供水功能具有长期可靠性，能保证水源热泵中央空调系统长期和稳定运行。

一、水源原则上讲，凡是水量、水温能够满足用户制热负荷或制冷复荷的需要，水质对机组设备不产生腐蚀损坏的任何水源都可作为水源热泵系统利用的水源，既可以是再生水源，也可以是自然水源。

1. 再生水源是指人工利用后排放但经过处理的城市生活污水、工业废水、矿山废水、油田废水和热电厂冷却水等水源，有条件利用再生水源的用户，变废为利，可减少初投资，节约水资源。

但对大多数用户来说，可供选择的是自然界中的水源。

2 .自然界中的水源自然界中的水分布于大气圈、地球表面和地壳岩石中，分别称之为大气水、地表水和地下水。

陆地上的地表水和地下水均来自于大气降水。

地表水中的海水约占自然界水总储量的96.5%。

滨海城市有条件利用海水，国外有应用海水作热泵水源的实例。

我国一些沿海城市利用海水作工业冷却水源已有多年历史。

近年，国内有用海水作热泵水源的研究，但海水水源热泵技术的实用化尚待时日。

陆地上的地表水，即江、河、湖、水库水比海水和地下水矿化度低，但含泥沙等固体颗粒物、胶质悬浮物及藻类等有机物较多，含砂量和浑浊度较高，须经必要处理方可作热泵水源。

地下水是指埋藏和运移在地表以下含水层中的的水体。

地下水分布广泛，水质比地表水好，水温随气候变化比地表水小，是水源中央空调可以利用的较为理想的水源。

国家标准《地源热泵系统工程技术规范》设计要点1 前言实施可持续发展能源战略已成为新时期我国能源发展的基本方针，可再生能源在建筑中的应用是建筑节能工作的重要组成部分。

2006年1月1日《可再生能源法》正式实施，地源热泵系统作为可再生能源应用的主要途径之一，同时也是最利于与太阳能供热系统相结合的系统形式，近年来在国内得到了日益广泛的应用。

地源热泵系统利用浅层地热能资源进行供热与空调，具有良好的节能与环境效益，但由于缺乏相应规范的约束，地源热泵系统的推广呈现出很大盲目性，许多项目在没有对当地资源状况进行充分评估的条件下就匆匆上马，造成了地源热泵系统工作不正常，为规范地源热泵系统的设计、施工及验收，确保地源热泵系统安全可靠的运行，更好的发挥其节能效益，由中国建筑科学研究院主编，会同13个单位共同编制了《地源热泵系统工程技术规范》（以下简称规范）。

该规范现已颁布，并于2006年1月1日起实施。

由于地源热泵系统的特殊性，其设计方法是其关键与难点，也是业内人士普遍关注的问题，同时也是国外热点课题，在新颁布的《规范》中首次对其设计方法提出了具体要求。

为了加深对规范条文的理解，本文对其部分要点内容进行解析。

2 《规范》的适用范围及地源热泵系统的定义2.1 《规范》的适用范围该《规范》适用于以岩土体、地下水、地表水为低温热源，以水或添加防冻剂的水溶液为传热介质，采用蒸气压缩热泵技术进行供热、空调或加热生活热水的系统工程的设计、施工及验收。

它包括以下两方面的含义：（1）“以水或添加防冻剂的水溶液为传热介质”，意旨不适用于直接膨胀热泵系统，即直接将蒸发器或冷凝器埋入地下的一种热泵系统。

该系统目前在北美地区别墅或小型商用建筑中应用，它优点是成孔直径小，效率高，也可避免使用防冻剂；但制冷剂泄漏危险性较大，仅适于小规模应用。

（2）“采用蒸气压缩热泵技术进行……”意旨不包括吸收式热泵。

2.2 地源热泵系统的定义地源热泵系统根据地热能交换系统形式的不同，分为地埋管地源热泵系统（简称地埋管系统）、地下水地源热泵系统（简称地下水系统）和地表水地源热泵系统（简称地表水系统）。

水源热泵对水质的要求

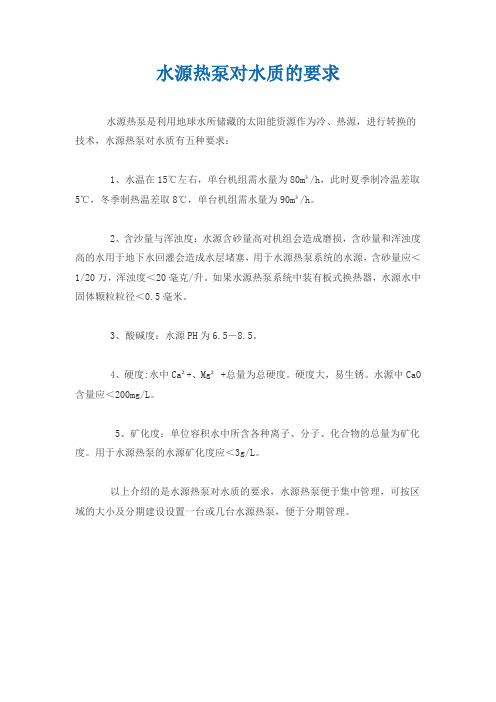

水源热泵是利用地球水所储藏的太阳能资源作为冷、热源，进行转换的技术，水源热泵对水质有五种要求：
1、水温在15℃左右，单台机组需水量为80m³/h，此时夏季制冷温差取5℃，冬季制热温差取8℃，单台机组需水量为90m³/h。

2、含沙量与浑浊度：水源含砂量高对机组会造成磨损，含砂量和浑浊度高的水用于地下水回灌会造成水层堵塞，用于水源热泵系统的水源，含砂量应＜
1/20万，浑浊度＜20毫克/升。

如果水源热泵系统中装有板式换热器，水源水中固体颗粒粒径＜0.5毫米。

3、酸碱度：水源PH为6.5－8.5。

4、硬度:水中Ca²+、Mg² +总量为总硬度。

硬度大，易生锈。

水源中CaO含量应＜200mg/L。

5、矿化度：单位容积水中所含各种离子、分子、化合物的总量为矿化度。

用于水源热泵的水源矿化度应＜3g/L。

以上介绍的是水源热泵对水质的要求，水源热泵便于集中管理，可按区域的大小及分期建设设置一台或几台水源热泵，便于分期管理。

热泵热水机组标准
热泵热水机组是一种利用热泵技术来加热水的设备。

它通常由压缩机、蒸发器、冷凝器和膨胀阀等组件组成。

热泵热水机组的标准通常包括以下几个方面：
1. 安全标准，热泵热水机组在设计和制造过程中需要符合相关的安全标准，以确保设备在运行过程中不会对使用者造成伤害。

这包括电气安全、防护性能、防火性能等方面的标准。

2. 能效标准，热泵热水机组需要符合能效标准，以确保其在加热水的过程中能够高效利用能源，降低能源消耗，减少对环境的影响。

3. 性能标准，热泵热水机组的性能标准包括加热水的速度、温度控制精度、噪音水平等方面的要求，以确保设备能够稳定可靠地运行，并且满足用户的实际需求。

4. 环保标准，热泵热水机组需要符合相关的环保标准，包括使用环保制冷剂、减少噪音污染、降低能源消耗等方面的要求，以减少对环境的负面影响。

5. 质量标准，热泵热水机组在制造过程中需要符合相关的质量标准，以确保设备的可靠性和耐用性，减少故障率，延长设备的使用寿命。

总的来说，热泵热水机组的标准涉及安全、能效、性能、环保和质量等多个方面，这些标准的制定和执行对于保障用户的权益，推动整个行业的健康发展具有重要意义。

gbt19409《水源热泵机组》GB/T19409《水源热泵机组》Water source heat pumps(征求意见稿)前言本标准按GB/T 1.1-2009给出的规则起草。

本标准代替GB/T 19409-2003《水源热泵机组》。

本标准与GB/T 19409-2003相比主要变化如下:——型式中增加地表水式;——地下环路式改为地埋管式;——冷热水机型的试验工况中热源侧进出水温差由5?改为出水温度和水流量的组合;——将机组分类由8档改为2档;——以综合制冷、制热性能加权系数(0.56EER，0.44 COP)作为热泵机组的能效指标。

本标准由中国机械工业联合会提出。

本标准由全国冷冻空调设备标准化技术委员会(SAC/TC238)归口。

本标准主要起草单位:×××、×××、……。

本标准参加起草单位:×××、×××、……。

本标准主要起草人:×××、×××、……。

本标准所代替的历次版本发布情况为:—— GB/T19409,2003。

1 范围本标准规定了水源热泵机组(以下简称“机组”)的术语和定义、型式和基本参数、要求、试验方法、检验规则、标志、包装、运输和贮存等。

本标准适用于以电动机械压缩式制冷系统，以循环流动于地埋管中的水或水井、湖泊、河流、海洋中的水或生活污水及工业废水或共用管路中的水为冷(热)源的水源热泵机组。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。

GB 191 包装储运图示标志GB/T 2423.17 电工电子产品基本环境试验规程试验 Ka:盐雾试验方法GB/T 3785-1983 声级计的电、声性能及测试方法GB 4343-1995 家用和类似用途电动、电热器具、电动工具以及类似电器无线电干扰特性测量方法和允许值GB 4706.32 家用和类似用途电器的安全热泵、空调机和除湿机的特殊要求GB/T 5226.1 工业机械电气设备第1部分:通用技术条件GB/T 6388 运输包装收发货标志GB/T 10870-2001 容积式和离心式冷水(热泵)机组性能试验方法GB/T 13306 标牌GB/T 18430.1-2001 蒸气压缩循环冷水(热泵)机组工商业用和类似用途的冷水(热泵)机组GB/T 17758-2010 单元式空气调节机GB/T 18836-2002 风管送风式空调(热泵)机组1GB 25131 蒸气压缩循环冷水(热泵)机组安全要求JB/T 4330-1999 制冷和空调设备噪声的测定JB/T 7249 制冷设备术语3 术语和定义JB/T7249中界定的以及下列术语和定义适用于本标准。

水源热泵1、水源热泵机组是一种通过利用地表水、地下水等低品位热资源，并采用热泵原理，输入少量高品位电能，实现低品位热能向高位热能转移的空调装置。

2、采用地下水供热时，可省去燃煤、燃气、燃油等锅炉房系统，避免了排烟污染；供冷时省去冷却塔，完全是环保的空调形式。

水源热泵系统运行要求1、水源热泵系统设备的电气控制及操作系统应安全可靠，电源符合设计要求，接线牢固，接地措施符合标准，无过载运转现象。

2、水源热泵机组的水流开关应定期检查，确保工作正常。

3、水源热泵机组基础应牢固，传动装置运转正常，轴承冷却润滑良好，无过热现象，无异常声音或震动现象。

4、水源热泵机组要定期检查机组的安全阀、压力表、温度计等装置以及高低压保护装置、电动机过载及缺相运行保护、冷凝器断水保护、低温防冻保护、排气温度保护、油压保护等安全装置必须齐全，定期校验，确保正常工作。

机组的运行不能有超温、超压现象。

定期检查、记录机组冷凝器和蒸发器的水流阻力，若发现其数值超过机组的额定阻力值，应及时采取清洗措施。

启动前准备工作1、电源检查，必须符合电源控制操作要求。

2、机组断开电源若超过24小时，机组运行时需预热8小时。

3、检查空调水系统各阀门开启正常位置。

4、检查井水系统各阀门开启正常位置。

5、检查循环泵及井水泵，是否运转正常，确保水流顺畅。

6、先开启循环泵及井水泵，水流顺畅，再开启机组。

电源控制操作要求1、检测电压的波动频率，电压过高或过低会对压缩机造成损坏。

2、电源的机序要符合要求，避免压缩机出现反转现象。

3、系统首次开机时，请预先通电24小时以上，以使压缩机内的润滑油得到充分的加热。

4、只有所有压缩机全部关闭以后才可以关闭电源，以避免造成机组的长期不可自动恢复的损害，影响系统下次运行。

5、机组在长期不使用时请保持控制电源带电，以使设备内冬季的水系统自动防冻。

定时记录和检查1、每小时巡视检查机组运行情况，记录机组运行数据，包括：循环泵进出水压力、冷凝器进出水压力、蒸发器进出水压力、机组工作状态指示灯、机组高压，低压、机组冷凝出回水温度、蒸发出回水温度等。

4 地表水地源热泵水系统水质4.0 一般规定4.0.1 地表水换热系统设计前，应对地表水地源热泵系统运行，对水环境的影响进行评估。

4.0.2 地表水换热系统设计方案应根据水面用途，地表水深度、面积，地表水水质、水位、水温情况综合确定。

4.0.3 地表水换热盘管的换热量应满足地源热泵系统最大吸热量或释热量的需要。

4.1 地表水水源热泵水系统水质要求4.1.1 地表水直接进入水源热泵机组应满足如下条件：自然界中的水处于无休止循环运动中，不断与大气、土壤和岩石等环境介质接触、互相作用，使其具有复杂的化学成分、化学性质和物力性质。

应用地下水源热泵时，除应关心水源水量、温度以外，还应关注水的化学成分、混浊度、硬度、矿化物和腐蚀性等因素。

地下水源热泵对地下水质的基本要求时澄清、水质稳定、不腐蚀、不滋生微生物或生物、不结垢等。

但是，目前对地下水源热泵所有水源的水质尚无专门规定。

表4-1为冷却水水质标准的有关规定，可作为地源热泵确定水质状况的参考。

表4-1 地表水冷却水水质标准的有关规定序号名称允许含量值序号名称允许含量值1混浊度≤10mg/L7硫酸根离子＜200mg/L2含砂量≤1/2000008总铁（Fe2+ Fe3+ ）离子≤1.0mg/L3PH值6.5～8.59锰（Mn）≤0.5mg/L4硬度(CaO)＜200mg/L5总矿化度＜3000mg/L10硫酸氢（H2S）≤0.5mg/L6氯离子（C1-）≤100mg/L①、含砂量与浑浊度有些水源含有泥砂、有机物与胶体悬浮物，使水变得浑浊。

水源含砂量高对机组和管阀会造成磨损。

含沙量和混浊度高的水用于地下水回灌会造成含水层堵塞。

用于水源热泵系统的水源，含砂量应＜1/20万，混浊度＜10 mg/L。

如果水源热泵系统中设置有板式换热器，水源水中固体颗粒物的粒径应＜0.5mm。

②、水的化学成分及其它化学性质自然界中溶有不同离子、分子、化合物和气体，使得水具有酸碱度、硬度、矿化物和腐蚀性等化学性质，对机组材质有一定影响。

水源热泵机组对水系统水源要求目录一、水源水水质问题 (1)1.主要水质指标考核依据如下： (1)（1）含砂量和混浊度 (1)（2） pH值 (1)（3） Ca2+、Mg2+ (1)（4） Fe2+ (2)（5） Cl－、CO2、SO42－ (2)（6） H2S (2)（7）硅酸 (2)（8）游离氯 (2)（9）油污 (2)（10）矿化度 (3)二、水源水流量和温度对机组运行特性的影响 (6)1.水源热泵机组标准运行工况 (7)2.水源热泵机组扩展运行特性： (7)（1）水流量对机组性能特性的影响 (7)（2）水温对机组性能特性的影响 (7)水源热泵机组对水系统水源要求水源热泵空调系统的设计过程中，水源水系统的设计质量直接决定了整个系统的可靠性和运行效率。

为提高水源热泵空调系统的设计质量，首先需要对水源水水质、水温等进行检测。

然后根据检测结果，确定水处理和水系统设计初步方案。

并根据水源热泵机组的运行特性，考察系统的实际需水量，最后进行水源水系统方案的整体设计。

一、水源水水质问题水源水的水质直接影响水源热泵机组的使用寿命和运行效率。

对水源水水质基本要求是：清澈、水质稳定、不腐蚀、不滋生微生物或生物、不结垢等。

通过对水质的考察以确定水源水是否可以直接进入或进行何种处理方法后水源热泵机组，或者通过采用专用换热器进行中间换热。

1.主要水质指标考核依据如下：（1）含砂量和混浊度水源水往往含有泥沙、有机物和胶体悬浮物等杂质，使水变得浑浊。

水源水的含砂量高，会对机组、管道和阀门造成磨损，加快钢材等的腐蚀速度，严重影响机组使用寿命。

混浊度高会在系统中形成沉积，阻塞管道，影响正常运行。

而且，水源水含砂量和混浊度高，在回灌过程中会造成含水层阻塞。

如果水源热泵系统中装有板式换热器，水源水中固体颗粒物的粒径应＜0.5mm。

（2）pH值水的pH值小于7时，呈酸性，反之呈碱性。

水源水的pH值过高或者过低，都会造成对机组换热器的腐蚀，严重影响到机组的使用寿命。

建设部备案号：DB重庆市工程建设标准DBJ/T50—XXX—2010地表水水源热泵系统适应性评估标准（征求意见稿）.2010-××-××发布2011-××-××实施重庆市城乡建设委员会发布目次1 总则 (1)2 术语 (2)3 预评估 (3)3.1 工程勘察 (3)3.2 水体指标 (4)3.3 热泵机组 (6)3.4 热泵热水机组 (9)3.5 源水输配系统指标 (11)3.6 热泵系统指标 (12)3.7 节能效果 (15)3.8 经济性指标 (16)4 后评价 (18)4.1 环境影响 (18)4.2 机组性能 (20)4.3 热泵系统性能 (21)附录A 环境影响评价方法 (24)本标准用词说明 (28)1 总则1.0.1为规范重庆市地表水水源热泵系统工程应用的评估，做到稳定可靠、安全适用、经济合理、节能高效，保证工程质量，特制定本标准。
