《综合课程设计》课程报告姓名：韩阳学号： 2006146223专业：光信息科学与技术任课教师：王习东成绩：三峡大学理学院物理系2009年1月05日大功率LED的驱动电路设计摘要：LED<light emitting diode）即发光二极管，是一种用途非常广泛的固体发光光源，一种可以将电能转化为光能的电子器件。
由于LED具有节能、环保、使用寿命非常长，LED元件的体积非常小，LED的发出的光线能量集中度很高，LED的发光指向性非常强，LED使用低压直流电即可驱动，显色性高<不会对人的眼睛造成伤害）等优点，LED被广泛应用在背光源、照明、电子设备、显示屏、汽车等五大领域。
而且随着LED研发技术的不断突破，高亮度、超高亮度、大功率的LED相继问世，特别是白光LED的发光效率已经超过了常用的白炽灯，正朝着常照明应用的方向发展，大有取代传统的白炽灯甚至节能灯的趋势。
本论文主要介绍采用恒流驱动方式实现驱动电路，并且提出一种基于恒流驱动芯片PT4115的高效率的大功率LED恒流驱动解决方案。
该种驱动电路简单、高效、成本低，适合当今太阳能产品的市场化发展。
关键词：大功率LED ；驱动电路；恒流驱动芯片PT4115一、LED 主要性能指标：1）LED的颜色：目前LED的颜色主要有红色,绿色,蓝色,青色,黄色,白色,暖白,琥珀色等其它的颜色；2）LED的电流：一般小功率的LED的正向极限电流多在20mA。
但大功率LED的功率至少在1W以上，目前比较常见的有1W、3W、5W、8W和10W。
1WLED的额定功率为350mA ,3W LED的750mA。
3）LED的正向电压：LED的正极接电源正极,负极接电源负极。
一般1W的大功率LED的正向电压为3.5V~3.8V。
4）LED的反向电压：所允许加的最大反向电压。
超过此值，发光二极管可能被击穿损坏LED发光强度：光源在给定方向的单位立体角中发射的光通量定义为光源在该方向的(发>光强(度>，单位为坎德拉<cd）。
LED显示屏功率计算方法LED显示屏功率计算方法计算一个单元板的电流数的公式如下：单元板电流=(单元板总像素数*每像素发光管数*单个发光管电流大小/扫描数)单个发光管电流大小普通在0.005到0.02,普通能够取值0.01A扫描数普通室内是16扫，半户外是8扫或16扫，室外普通是4扫、2扫、或静态(1扫)。
例如一个5.0双基色的室内单元板满负荷(全亮)的时候大概点流总数是：(32*64)*2*0.01/16=2.56 A也就是说，40A电源能够带：40/2.56=16块一个平方米，功耗是：2.56 A*5V/(0.488长*0.244高)=107瓦/平方米然而有些发光管能够需求用0.02A电流计算，以致更高，这样就会发生更大的功耗。
这样的板子亮度稍高然而发热勇猛、冗杂烧坏、灯管也会快速老化，是很蹩脚的想象。
但愿你没有买到这样的单元板子。
再例如户外4扫全彩(2红1绿1蓝)8*16点阵单元模块，电流是：(8*16)*4*0.015/4=1.92 A也就是说，40A电源能够带：40/1.92=21块一个平方米，功耗是：1.92 A*5 V/(0.256长*0.128高)=292瓦/平方米这里挑选发光管的大概电流是0.015A，由于有些纯绿和蓝色发光管电流特地。
而且由于色彩婚配效果，只能大概估计。
从驱动IC的输入脚到像素点之间实施"点对点"的控制叫做静态驱动，从驱动IC 输入脚到像素点之间实施"点对列"的控制叫做扫描驱动，他需求行控制电路：从驱动板上能够很清楚的看出：静态驱动不需求行控制电路，利息教高、但显示效果好、动摇性好、亮度丧失教小等；扫描驱动它需求行控制电路，但利息低，显示效果差，亮度丧失教大等。
在肯定的显示区域内，同时点亮的行数与整个区域行数的比例，称扫描方式；室内单双色普通为1/16扫描，室内全彩普通是1/8扫描，室外单双色普通是1/4扫描，室外全彩普通是静态扫描。

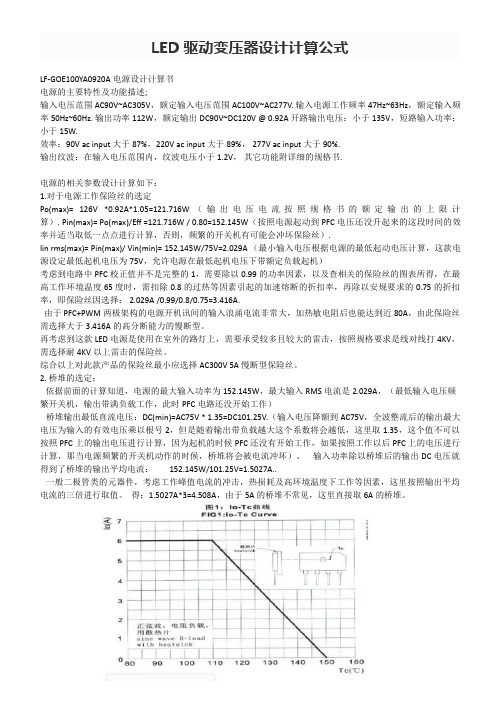

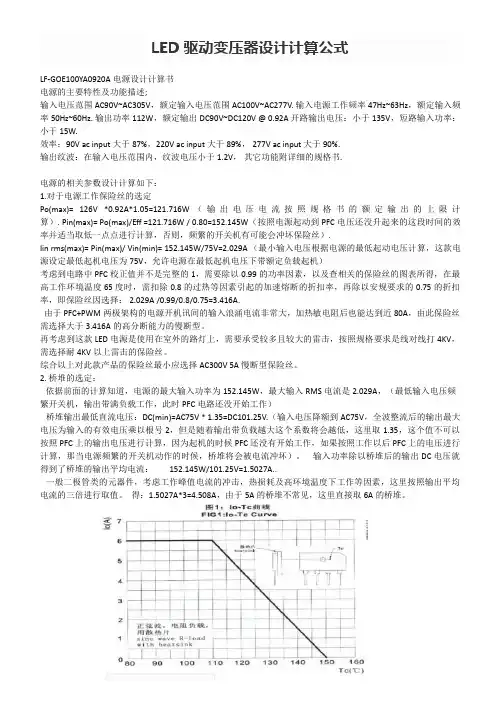

LED驱动变压器设计计算公式LF-GOE100YA0920A电源设计计算书电源的主要特性及功能描述;输入电压范围AC90V~AC305V，额定输入电压范围AC100V~AC277V.输入电源工作频率47Hz~63Hz，额定输入频率50Hz~60Hz.输出功率112W，额定输出DC90V~DC120V@0.92A开路输出电压：小于135V，短路输入功率：小于15W.效率：90V ac input大于87%，220V ac input大于89%，277V ac input大于90%.输出纹波：在输入电压范围内，纹波电压小于1.2V，其它功能附详细的规格书.电源的相关参数设计计算如下：1.对于电源工作保险丝的选定Po(max)=126V*0.92A*1.05=121.716W（输出电压电流按照规格书的额定输出的上限计算）.Pin(max)=Po(max)/Eff=121.716W/0.80=152.145W（按照电源起动到PFC电压还没升起来的这段时间的效率并适当取低一点点进行计算，否则，频繁的开关机有可能会冲坏保险丝）.Iin rms(max)=Pin(max)/Vin(min)=152.145W/75V=2.029A（最小输入电压根据电源的最低起动电压计算，这款电源设定最低起机电压为75V，允许电源在最低起机电压下带额定负载起机）考虑到电路中PFC校正值并不是完整的1，需要除以0.99的功率因素，以及查相关的保险丝的图表所得，在最高工作环境温度65度时，需扣除0.8的过热等因素引起的加速熔断的折扣率，再除以安规要求的0.75的折扣率，即保险丝因选择：2.029A/0.99/0.8/0.75=3.416A.由于PFC+PWM两极架构的电源开机讯间的输入浪涌电流非常大，加热敏电阻后也能达到近80A，由此保险丝需选择大于3.416A的高分断能力的慢断型。
再考虑到这款LED电源是使用在室外的路灯上，需要承受较多且较大的雷击，按照规格要求是线对线打4KV，需选择耐4KV以上雷击的保险丝。
大功率LED 的驱动电路设计（PT4115应用）摘要：LED （light emitting diode ）即发光二极管，是一种用途非常广泛的固体发光光源，一种可以将电能转化为光能的电子器件。
由于LED 具有节能、环保、使用寿命非常长，LED 元件的体积非常小，LED 的发出的光线能量集中度很高，LED 的发光指向性非常强，LED 使用低压直流电即可驱动，显色性高（不会对人的眼睛造成伤害）等优点，LED 被广泛应用在背光源、照明、电子设备、显示屏、汽车等五大领域。
而且随着LED 研发技术的不断突破，高亮度、超高亮度、大功率的LED 相继问世，特别是白光LED 的发光效率已经超过了常用的白炽灯，正朝着常照明应用的方向发展，大有取代传统的白炽灯甚至节能灯的趋势。
本论文主要介绍采用恒流驱动方式实现驱动电路，并且提出一种基于恒流驱动芯片PT4115的高效率的大功率LED 恒流驱动解决方案。
该种驱动电路简单、高效、成本低，适合当今太阳能产品的市场化发展。
关键词：大功率LED ；驱动电路；恒流驱动芯片PT4115一、LED 主要性能指标：1）LED 的颜色：目前LED 的颜色主要有红色,绿色,蓝色,青色,黄色,白色,暖白,琥珀色等其它的颜色；2）LED 的电流：一般小功率的LED 的正向极限电流多在20mA 。
但大功率LED 的功率至少在1W 以上，目前比较常见的有1W 、3W 、5W 、8W 和10W 。
1W LED 的额定电流为350mA,3W LED 的750mA 。
3）LED 的正向电压：LED 的正极接电源正极,负极接电源负极。
一般1W 的大功率LED 的正向电压为3.5V~3.8V 。
4）LED 的反向电压：所允许加的最大反向电压。
超过此值，发光二极管可能被击穿损坏 LED 发光强度：光源在给定方向的单位立体角中发射的光通量定义为光源在该方向的(发)光强(度)，单位为坎德拉（cd ）。
5）LED 光通量：光源在单位时间内发射出的光量称为光源的发光通量。
LED应用中LED电路的形式及电阻的计算一、关于LED光源应用的简介：LED照明行业是一个新兴的行业，它以其独特的优点深受人们的青睐。
如今在光电工程中，提高光效，节约能源和高可靠性已经成为人们共同追求的目的。
我们在讨论和使用LED光源时，都会想到LED的寿命长、节约能源、亮度高等特点。
也正是因为如此LED光源才倍受欢迎。
LED光源虽有以上优点，却并不如人们所说的那么神奇。
只有给其配上合适、高效的LED电源、合理的电路设计、完善的防静电措施、正确的安装工艺才能充分发挥和利用LED光源的以上优点。
下面我就LED光源在工程应用中的一些常识做简单的介绍，供大家参考。
二、LED寿命的理解LED的使用寿命，一般认为在理想状态下有10万小时。
实际在使用过程中其光强会随使用时间的推移逐渐衰减，即电能转化为光能的效率逐渐降低。
我们能真正使用的有效光强范围应在其衰减到初始光强的70%以上时，寿命是否可以定义为光效逐渐降低至70%的时间段。
目前还没有明确的国家标准用来衡量。
而且LED的使用寿命与其芯片的质量和封装技术、工艺直接相关，据某LED封装厂的试验数据有些芯片在20mA 条件下连续点亮4000小时后其光亮度衰减已达50%。
但是随着技术、工艺的提高，光衰时间越来越缓慢，即寿命也越长。
三、LED的节能及可靠性LED是电流控制元件，通过流过的电流，直接将电能转变为光能，故也称光电转换器。
因其不存在摩擦损耗和机械损耗，所以在节能方面比一般的光源的效率高，但是LED光源并不能像一般的普通光源一样可以直接使用电网电压，它必须配置一个电压转换装置，提供满足其额定的电压、电流，才能正常使用，即LED专用电源。
但是各种不同的LED电源其性能和转换效率各不相同，所以选择合适、高效的LED专用电源，才能真正体现LED光源高效特性。
因为低效率的LED电源本身就需要消耗大量电能，在配合LED的使用过程中根本就体现不出LED的高效节能特性。
LED节能灯的驱动电路LED灯的参数1、单颗电压/电流：红.黄光1W的电压:2.2-2.3V电流:350MA红.黄光3W的电压:2.3-2.5V电流:600-700MA蓝.绿.白光1W:电压:3.2-3.4V电流:350MA蓝.绿.白光3W:电压:3.4-3.6V电流:600-700MA2、集成电压/电流：电压：蓝.绿.白光3.4V*串数红.黄光2.4V*串数电流：350MA*并数然而这些都没有特定的。
制作LED灯只需考虑电流方面就好了。
电压只要知道个范围，通过控制电流做成恒流电路就可以了。
确切的说是没有电压要求。
LED都是要求恒流，0.02A/颗。
所以接一般的电压都要串一个电阻来分压电阻大了，整个线路电流就小了。
一般情况下尽量少串电阻，所以尽量选作适当的电压如：5,12,24V 电压只是为了能使其点亮的基础，超过其门槛电压，二极管就会发光而电流就是觉得其发光亮度，所以二进管一般都是用恒流源来驱动的。
（1）电压：LED 使用低压电源，供电电压在6-24V 之间，根据产品不同而异，所以它是一个比使用高压LED光源电源更安全的电源，特别适用于公共场所。
（2）颜色：改变电流可以变色，发光二极管方便地通过化学修饰方法，调整材料的能带结构和带隙，实现红黄绿兰橙多色发光。
如小电流时为红色的LED ，随着电流的增加，可以依次变为橙色，黄色，最后为绿色。
1、降低电压根据法拉第的电磁感应定律制定的变压器可以降低交流电的电压（电磁感应定律：电路中感应电动势的大小与穿过这一电路的磁通量变化率∆φ/∆ t成正比。
公式：E=K(∆φ/∆ t)）(1)制作变压器（采用EI铁芯制作，矽钢片材料）计算变压器的功率变压器功率= 输出电压X 输出电流计算变压器的铁芯截面积变压器功率X 1.44 = Y ，Y开根X 1.06 = 铁芯截面积计算变压器铁芯叠厚铁芯叠后= 铁芯截面积/ 矽钢片舌宽骨架的选用铁芯为E40 X 55计算线圈匝数45 / 铁芯截面积（平方厘米）X 220V = 初级匝数，初级匝数/ 220 X 次级电压= 次级匝数计算绕制的漆包线线径电流（开根）X 0.7 = 线径注意事项：变压器的功率设计和漆包线的线径计算还跟电路有很大的关系，不同的电路设计会有区别将变压器联入电路中便可降低交流电的电压，如下图：2、化交流电为直流电(1)恒流因为交流电的电流方向和大小是随着时间改变的，所以我们要完成两步：1）先使电流的方向变得恒定；2）使电流的大小变成定值。
一. LED显示屏的特点：亮度高，目前户外单灯的亮度已超过6,000mcd;功耗低，具有较高的光电转换效率;寿命长，LED寿命长达200,000小时以上;响应速度快，ns级，无余灰;低电压低电流驱动，易于与计算机接口;屏幕尺寸可大可小，最大可以作到300m2;视角大，室内屏视角大于±60度，室外屏视角大于±80度;视距可通过选择不同直径与不同点距的产品来调整，小到几十厘米，大到几百米均可满足要求;组态灵活，简单到数码显示，复杂到全彩色视屏都有不同种类的产品可以满足要求，室内室外都有相应的产品;易与计算机接口，支持软件丰富。
生产成本的不断下降，价格越来越被更多人们所接受。
二. LED显示产品可广泛应用于：交通、广告、新闻、体育、金融、证券。
在商业领域，各商场都可采用LED显示屏作为商业广告和顾客引导的媒体。
电子显示屏已成为显示商场档次的标志之一。
三. LED显示屏的分类：根据应用场地区分，可分为室内屏(基本单位为模块或数码管)及户外屏(单灯)和半户外显示屏。
根据基色区分，可以分为单色屏、双基色屏(红、绿色，同时发光时显示黄色)、全彩色屏(红、绿、蓝三基色)和伪彩显示屏。
根据功能区分，可分为A ：条屏：LED窗帘屏、LED通透屏、LED镂空屏、LED网格形屏、LED灯条彩幕显示屏、LED条状显示屏等,B : 图文屏:以显示文字、符号、图片为主C :视屏:D :数码屏:仪器仪表显示数字的，不做为我们的参考E ：点阵数码混合屏：表贴型，只显示汉字、数字、图片等四. 汉字都是16*16(最小单位)点阵。
即四个模块可以显示一个汉字。
五. 室内LED显示屏的构成：模块→单元板→→LED显示屏六. 户外LED显示屏构成LED单灯→模组→→箱体→→LED显示屏→套件七. LED显示屏安装方式：贴墙式，屋顶式，镶墙式，吊挂式，落地式，立柱式一、基础知识概要1.LED显示屏专业术语解释1 ：什么是LED?LED是发光二极管的英文缩写(Light emitting diode),显示屏行业所说的“LED”，特指能发出可见光波段的LED;2 :什么是像素?LED显示屏的最小发光像素，同普通电脑显示器中说的“像素”含义相同;3：什么是像素距(点间距) ?由一个像素点中心到另一个像素点中心的距离;4：什么是LED显示模块?由若干个显示像素组成的，结构上独立、能组成LED显示屏的最小单元。
AC-DC 非隔离式LED驱动电路的设计一、简单阻容降压LED驱动电路电路是直接采用电容作为限流元件，在此电路中，由于电容上的分压几乎达到了全部电源电压，所以具有良好的限流特性，当电源电压在±10％波动时，输出电流也在≤±10％内波动，只要在设计中把LED 的额定值留有一定的裕量，就能保证在电源电压波动时LED 仍处于良好的工作状态。
由于电容的介质损耗极小，所以电路的损耗很小，电阻R 的作用是在断电时，保证电容上的电压能及时放掉，其阻值可≥3MΩ，每组串联的LED 中，可加有一个IN4007 二极管，当两组串联的LED 有一个内部开路时，另一组有可能被反向电压击穿，如串入一个IN4007 二极管，则可保护剩余的LED 不损坏，当然IN4007 的加入也使效率略有下降，（当输出电流30mA 时，IN4007 上的功耗约0.02W）。
对于一体化小夜灯，可省略IN4007，此时这一驱动电路效率≥90％。
用此驱动电路做成的LED 小夜灯，效率高于采用气体放电光源的小夜灯，并且使用寿命远大于采用其它光源的小夜灯。
此电路在30 个LED 串联时还能稳定工作。
但是此电路输出的光具有一定的频闪（在50Hz 时有100Hz 的频闪），不适用于运动物的照明场合，并且使用时LED 应做成不可触及，否则将影响安全。
注意﹐大部分应用电路中没有连接压敏电阻或瞬变电压抑制晶体管﹐建议连接上﹐因压敏电阻或瞬变电压抑制晶体管能在电压突变瞬间( 如雷电﹑大用电设备起动等 )有效地将突变电流泄放﹐从而保护二级关和其它晶体管﹐它们的响应时间一般在微毫秒级 .电路工作原理﹕电容C1的作用为降压和限流﹕大家都知道﹐电容的特性是通交流﹑隔直流﹐当电容连接于交流电路中时﹐其容抗计算公式为﹕XC = 1/2πf C式中﹐XC 表示电容的容抗﹑f 表示输入交流电源的频率﹑C 表示降压电容的容量.流过电容降压电路的电流计算公式为﹕I = U/XC式中 I 表示流过电容的电流﹑U 表示电源电压﹑XC 表示电容的容抗在220V﹑50Hz的交流电路中﹐当负载电压远远小于220V时﹐电流与电容的关系式为﹕I = 69C 其中电容的单位为uF﹐电流的单位为mA下表为在220V﹑50Hz的交流电路中﹐理论电流与实际测量电流的比较电阻R1为泄放电阻﹐其作用为﹕当正弦波在最大峰值时刻被切断时﹐电容C1上的残存电荷无法释放﹐会长久存在﹐在维修时如果人体接触到C1的金属部分﹐有强烈的触电可能﹐而电阻R1的存在﹐能将残存的电荷泄放掉﹐从而保证人﹑机安全.泄放电阻的阻值与电容的大小有关﹐一般电容的容量越大﹐残存的电荷就越多﹐泄放电阻就阻值就要选小些.经验数据如下表﹐供设计时参考﹕D1 ~ D4的作用是整流﹐其作用是将交流电整流为脉动直流电压.C2﹑C3的作用为滤波﹐其作用是将整流后的脉动直流电压滤波成平稳直流电压压敏电阻( 或瞬变电压抑制晶体管 )的作用是将输入电源中瞬间的脉冲高压电压对地泄放掉﹐从而保护LED不被瞬间高压击穿.LED串联的数量视其正向导通电压( Vf )而定﹐在220V AC电路中﹐最多可以达到80个左右.组件选择﹕电容的耐压一般要求大于输入电源电压的峰值﹐在220V,50Hz的交流电路中时﹐可以选择耐压为400伏以上的涤纶电容或纸介质电容.D1 ~D4 可以选择IN4007.滤波电容C2﹑C3的耐压根据负载电压而定﹐一般为负载电压的1.2倍.其电容容量视负载电流的大小而定. 下列电路图为其它形式的电容降压驱动电路﹐供设计时参考﹕D1 ~ D4的作用是整流﹐其作用是将交流电整流为脉动直流电压.C2﹑C3的作用为滤波﹐其作用是将整流后的脉动直流电压滤波成平稳直流电压压敏电阻( 或瞬变电压抑制晶体管 )的作用是将输入电源中瞬间的脉冲高压电压对地泄放掉﹐从而保护LED不被瞬间高压击穿.LED串联的数量视其正向导通电压( Vf )而定﹐在220V AC电路中﹐最多可以达到80个左右.组件选择﹕电容的耐压一般要求大于输入电源电压的峰值﹐在220V,50Hz的交流电路中时﹐可以选择耐压为400伏以上的涤纶电容或纸介质电容.D1 ~D4 可以选择IN4007.滤波电容C2﹑C3的耐压根据负载电压而定﹐一般为负载电压的1.2倍.其电容容量视负载电流的大小而定.二、可控硅构成的阻容降压LED驱动电路三、线性简易设计方案四、ROHM公司BP5061设计的5V/350mA开关型LED驱动电路五、台硕电子TAC9918设计的LED驱动电路六、集成恒流源NUD4001 的LED 驱动电路七、TAC9910设计的开关型LED驱动电路八、荷兰Philips菲力普公司TEA152X设计的LED驱动器九、韩国动运国际DW8520设计的开关型LED驱动电路十、深圳敦泰科技FT6610DB1设计的开关型LED驱动电路十一、HUF604设计的开关型LED驱动电路十二、Onsemi公司CAT4240设计的开关型LED驱动电路十三、Onsemi公司NCP1200/NCP1216设计的开关型LED驱动电路十四、Addtk 广鹏科技A704设计的开关型LED驱动电路十五、芯联半导体CL6804/CL6808设计的开关型LED驱动电路十六、Consonance 如韵电子CN5616设计的开关型LED驱动电路十七、IR公司IRS2541设计的开关型LED驱动电路十八、PI公司LNK306设计的开关型LED驱动电路十九、National美国国家半导体LM3445设计的开关型LED驱动电路二十、NK南科公司ADT0160设计的四路跑马灯二十一、安森美NCP1216设计的开关型LED驱动电路二十二、安森美NUD4011设计的线性LED驱动电路二十三、安森美NCP3065设计的开关型LED驱动电路二十四、PI公司使用填峰电路来改善功率系数的9 W LED驱动器二十五、PI公司设计的开关型LED驱动电路二十六、PI公司LNK306设计的开关型LED驱动电路二十七、三肯公司LC5205D/5210D设计的高功率因数LED驱动电路二十八、三肯公司STR0W6251设计的开关型LED驱动电路二十九、三肯公司SPI-9150设计的开关型LED驱动电路三十、三肯公司SSC2001设计的开关型LED驱动电路三十一、Supertex美国超科HV9906设计的带PFC功能的LED驱动电路三十二、Supertex美国超科HV9910设计的开关型LED驱动电路三十三、Supertex美国超科HV9921/9922/9923设计的LED驱动电路三十五、Supertex美国超科HV9931设计的PFC功能LED驱动电路••••••三十六、ST公司L6561设计的开关型LED驱动电路三十七、普诚科技股份有限公司PT6901设计的LED驱动电路三十八、华润矽威公司PT4115设计的MR16射灯LED驱动电路三十九、华润矽威公司PT4107设计的宽范围开关型LED驱动电路四十、荷兰NXP恩智浦公司SSL2101构成的LED驱动电路四十一、Sanyo三洋公司LA5121设计的开关型LED驱动电路四十二、Sanyo三洋公司LA5121设计的开关型LED驱动电路。
LED驱动电路的设计一、LED的特性LED(发光二极管)是一种半导体器件，正向导通时产生光，可以将电能转化为光能。
在正常工作条件下，LED需要稳定的电流来进行驱动，过大或过小的电流都会影响其光亮度和寿命。
二、基本驱动电路常见的LED驱动电路有恒流驱动和恒压驱动两种。
1.恒流驱动电路恒流驱动电路是一种将输入电压转换为恒定电流输出的电路。
这种电路通常使用电流源、限流电阻和集电极与电源负极连接的三个元件构成。
通过控制电流源的输出电流大小，可以实现对LED的实时电流调节。
2.恒压驱动电路恒压驱动电路是一种将输入电压转换为恒定电压输出的电路。
这种电路通常使用电压源和限流电阻构成。
通过控制限流电阻的阻值，可以实现对LED的实时电流调节。
三、设计流程设计LED驱动电路的关键是确定所需的电流和电压，然后选择合适的电流源和限流电阻来实现。
1.确定所需的电流和电压LED在不同的工作条件下，所需的电流和电压是不同的，所以首先要确定所需的电流和电压。
这可以根据LED的参数和光亮度要求来确定。
2.选择适合的电流源和限流电阻根据所需的电流和电压来选择适合的电流源和限流电阻。
电流源可以选择常见的电流源芯片，如恒流源芯片，或者使用差分放大器和反馈电路来实现。
限流电阻可以根据LED的参数和所需的电流和电压来计算得到。
3.控制电流源和限流电阻根据设计的电路来控制电流源和限流电阻，以实现对LED的实时电流调节。
可以使用反馈电路来实现自动控制，也可以通过外部电路来手动调节。
四、其他考虑因素在LED驱动电路的设计中，还需要考虑到一些其他因素，如稳定性、效率和保护。
1.稳定性2.效率3.保护在设计时需要考虑到对LED的过电流、过压和过温等保护措施，以防止LED因异常工作而损坏。
总结：LED驱动电路设计需要根据LED的特性和工作要求来进行选择和计算，确保输出的电流和电压稳定，并具备高效、稳定和安全的特点。
在实际设计过程中，还需要考虑到其他因素的影响，如稳定性、效率和保护。
常用LED驱动电压与电流➢1WLED灯驱动电压与电流:1W白光电压：3.2-3.7V电流:IF=300Ma1W蓝光电压：3.0-3.7V电流:IF=350MA1W红光电压：2.2-2.6V电流:IF=350MA1W绿光电压：2.2-2.8V电流:IF=350MA贴片封装为0805、1206等小功率管，工作电流一般为10毫安，但也有例外；贴片封装为3014、3528、3535等小功率管，工作电流一般为20-50毫安，但也有例外；贴片封装为5050、5060、5630等中功率管，工作电流一般为50-150毫安，但也有例外；小功率LED灯珠的电流一般不超过15-20mA，0.5W的LED灯珠电流约150mA。
大功率LED全是贴片封装，各公司不同品牌不同系列参数有很大不同；但标称1W的一般工作电流都是350mA➢LED灯珠有多种规格说法1：1、0.06W的，电压是2.5-3.5V，电流是20mA。
2、0.5W的，电压是2.5-3.77V，电流是150mA。
3、1W的，电压是2.79-3.99V，电流是350mA。
4、3W的，电压是3.05-4.47V，电流是700mA。
5、5W的，电压是3.16-4.88V，电流是1000mA。
说法2：没办法一概而论。
粗略说，按封装分为直插、贴片、食人鱼;按功率说分为大、中、小功率; (1)大功率白光LED（比如CREE的XML-T6）单颗功率已经达到10W，电压3.3v电流3A， (2) 小功率红光LED（比如常见的5MM直插）电压2v，电流15毫安如果实在找不到元件型号，可以按照光色推断工作电压：红光1.8~2.2v 黄光2.0~2.4v 绿光2.2~2.8v 兰光和白光2.8~3.5v➢LED灯珠的电流计算公式：〔额定电压—(灯泡个数×单个灯泡电压)〕÷〔所用电阻数值×所用电阻个数〕=你需要的单元电流值电阻的大小，用欧姆定律V＝I×R计算就可以算出电阻值，计算公式为：供电电压12V-发光二极管压降3V/15mA＝0.6K。
全面讲解LED驱动电源方案一、什么是LED？LED（Light Emi tting Diode），又称发光二极管，它们利用固体半导体芯片作为发光材料，当两端加上正向电压，半导体中的载流子发生复合，放出过剩的能量而引起光子发射产生可见光。
二、LED有哪些优点？★高效节能一千小时仅耗几度电（普通60W白炽灯十七小时耗1度电，普通10W节能灯一百小时耗1度电）★超长寿命半导体芯片发光，无灯丝，无玻璃泡，不怕震动，不易破碎，使用寿命可达五万小时（普通白炽灯使用寿命仅有一千小时，普通节能灯使用寿命也只有八千小时）★光线健康光线中不含紫外线和红外线，不产生辐射（普通灯光线中含有紫外线和红外线）★绿色环保不含汞和氙等有害元素，利于回收和利用，而且不会产生电磁干扰（普通灯管中含有汞和铅等元素，节能灯中的电子镇流器会产生电磁干扰）★保护视力直流驱动，无频闪（普通灯都是交流驱动，就必然产生频闪）★光效率高，发热小：90%的电能转化为可见光（普通白炽灯80%的电能转化为热能，仅有20%电能转化为光能）★安全系数高所需电压、电流较小，发热较小，不产生安全隐患，可用于矿场等危险场所★市场潜力大低压、直流供电，电池、太阳能供电即可，可用于边远山区及野外照明等缺电、少电场所。
三、权威预测半导体照明将在未来5-10年内取代现有传统光源。
“未来白光LED将更加便宜，市场总体容量将快速增长。
”许志鹏乐观地指出，据美国能源部预测，2010年前后，美国将有55%的白炽灯和荧光灯被LED替代，可能形成一个500亿美元的大产业。
而日本提出，LED将在今年大规模替代传统白炽灯。
日、美、欧、韩等国均已正式启动LED照明战略计划。
美国能源部预测，到2010年前后，美国将有55%的白炽灯和荧光灯将被嵌在芯片上的发光体---半导体灯替代。
日本计划到2008年用这种半导体灯替代50%的传统照明灯具。
科学家测量发现，在同样亮度下，LED的电能消耗仅为白炽灯的1／10，寿命则是白炽灯的100倍。
几篇关于LED灯带功率计算的收集led灯带功率计算与电源匹配指南LED灯带功率的计算与电源的选配对于城市亮化工程的客户来说是十分熟悉的，以下简单介绍一个灯带工程的计划步骤。
首页是LED灯带数量：针对工程项目，计算好所需LED灯带的数量。
这里需要注意的是LED灯带是可以分三个一组进行剪断使用的，一般每米60颗LED的LED灯带每组长度为50mm，每米30颗LED的LED灯带每组长度为100mm。
了解这个之后就可以根据施工效果设计图计算出实际需要使用的LED灯带数量。
一般预留一米左右的备用长度就好了，以免过多采购造成资源浪费。
2、LED灯带电源：因为购买LED灯带时不配送电源，所以在计算好所需LED 灯带的长度之后，要计算出所需电源的功率，然后匹配电源。
不同的LED灯带的功率不同，因此对于匹配的电源功率要用心选择。
下面列举一下LED灯带的功率：0603LED灯带：12V，每米60颗LED，每米功率1.5W；1210LED灯带：12V，每米60颗LED，每米功率4.8W；5050LED灯带：12V，每米30颗LED，每米功率7.2W；5050LED灯带：12V，每米60颗LED，每米功率14.4W举例来说，如购买的是5050LED灯带，匹配的电源是12V，4A规格，则一个电源只能带6米5050LED灯带。
因为5050LED灯带每米的功率是7.2W，6米共计43.2W，而电源的额定功率是48W，一般不建议电源满负荷使用，因为那样对于电源的寿命影响很大，建议只使用电源功率的95%。
如果需要100米的话，则相应的4A电源就需要配备最少16个。
3、LED灯带控制器：对于RGB灯带来说，必须要配备控制器才有效果，而一个控制器可以控制的LED灯带长度从5米到20米不等，主要看选用的是哪一种规格的控制器。
这样，在购买RGB 灯带之后，还需要根据控制器的控制长度另外增购控制器的数量，或者是另外购买RGB放大器（每个放大器可以延长5米）。
导致LED频闪的LED驱动器输出电压纹波的计算西安电子科技大学王水平王镭西北工业大学胡民浩陕西唐华能源有限公司高辉徐万俊乔晓涛【摘要】本文对中小功率LED驱动器电路进行了理论上的等效，遵循电感两端的电流不能突变和电容两端的电压不能突变的原则，从电容充放电电流的观点出发推导出了中小功率LED驱动器输出电压纹波的计算公式。
通过计算公式从理论上找出了减小导致LED频闪的LED 驱动器输出电压纹波的有效方法，为解决LED频闪问题奠定了理论基础。
关键词：LED频闪，LED驱动器，电压纹波，PWM控制器，DC-DC变换器Calculation of LED driveroutput voltage ripple in led strobeXi'an University of Electronic Science and TechnologyWang shuiping Wang leiXiDian University【Abstract】 In this paper, medium-power LED driver circuit equivalent in theoretically , followed the principle that current of across inductor and voltage across the capacitor can not be mutated ,viewpoint which charge and discharge current from the capacitor deduced medium power LED driver output voltage ripple formula. Though calculation find out reduce LED Strobe in theoretically that LED driver output voltage ripple is an effective way to solve the problem of LED strobe laid a theoretical foundation.Keywords：LED strobe，LED drivers，LED light failure，voltage ripple，PWM controller1 引言LED以自己独有的能耗低、寿命长、光效高等优点作为新一代光源将取代传统的白炽灯、荧光灯、HID灯、金卤灯等光源是不可置疑的，但是解决LED频闪、光衰、眩光，以及降低LED的成本等问题一直是LED上游产品和下游产品的研发者们努力攻克的难题。
恒流案大全恒流源是电路中广泛使用的一个组件，这里我整理一下比较常见的恒流源的结构和特点。
恒流源分为流出(Current Source)和流入(Current Sink)两种形式。
最简单的恒流源，就是用一只恒流二极管。
实际上，恒流二极管的应用是比较少的，除了因为恒流二极管的恒流特性并不是非常好之外，电流规格比较少，价格比较贵也是重要原因。
最常用的简易恒流源如图(1) 所示，用两只同型三极管，利用三极管相对稳定的be电压作为基准，电流数值为：I = Vbe/R1。
这种恒流源优点是简单易行，而且电流的数值可以自由控制，也没有使用特殊的元件，有利于降低产品的成本。
缺点是不同型号的管子，其be电压不是一个固定值，即使是相同型号，也有一定的个体差异。
同时不同的工作电流下，这个电压也会有一定的波动。
因此不适合精密的恒流需求。
为了能够精确输出电流，通常使用一个运放作为反馈，同时使用场效应管避免三极管的be电流导致的误差。
典型的运放恒流源如图(2)所示，如果电流不需要特别精确，其中的场效应管也可以用三极管代替。
电流计算公式为：I = Vin/R1这个电路可以认为是恒流源的标准电路，除了足够的精度和可调性之外，使用的元件也都是很普遍的，易于搭建和调试。
只不过其中的Vin还需要用户额外提供。
从以上两个电路可以看出，恒流源有个定式（寒，“定式”好像是围棋术语XD），就是利用一个电压基准，在电阻上形成固定电流。
有了这个定式，恒流源的搭建就可以扩展到所有可以提供这个“电压基准”的器件上。
最简单的电压基准，就是稳压二极管，利用稳压二极管和一只三极管，可以搭建一个更简易的恒流源。
如图(3)所示：电流计算公式为：I = (Vd-Vbe)/R1TL431是另外一个常用的电压基准，利用TL431搭建的恒流源如图(4)所示，其中的三极管替换为场效应管可以得到更好的精度。
TL431组成流出源的电路，暂时我还没想到:)TL431的其他信息请参考《TL431的部结构图》和《TL431的几种基本用法》电流计算公式为：I = 2.5/R1事实上，所有的三端稳压，都是很不错的电压源，而且三端稳压的精度已经很高，需要的维持电流也很小。
LED驱动电路工程中的计算方法
由已知电源功率计算LED的数量
例:额定输出功率为10W电源,使用额定的正向电流20mA,耗散功率为70mW条件下可配置多少个LED? 依以上公式 (即取所得数据的整数)
1：对于恒压驱动方式:
由已知的输出电源电压计算每支路串联LED数量及并联支路数
(1)计算每条支路的LED个数
(2)计算并联支路数
注:VLED值依不同发光颜色各有不同,用稳压电源驱动LED时,为了控制电流,通常需要串联电阻器.
例:一个额定输出电压为DC 24V,功率为10W电源,使用额定正向电流20mA,耗散功率为70mW额定的正向电压为1.8V.可配置多少个LED呢? (取所得数据的整数)
可以带10组支路,每支路14个LED串联构成的电路,共140个LED.
2：对于恒流驱动方式
由已知的电源输出电流及LED的电流值计算出并联支路数及每支路数量
(1)计算并联的支路数
(2)计算支路串接LED个数:
例:一个额定输出电流为DC 0.35A,额定功率为10W电源,驱动耗散功率为70mW,正向电流为0.02A的LED,可怎样配置?
并联支数路:
(取所得数据的整数)
每支路串接数:个数
即可以带17组,每组8个LED串接,共136个LED.
线路损耗及线路压降的计算
P电线=I R V电线=IR
R电线=σ (备注:L为电线长度;S为电线横截面积;σ为电线电导率)也可以查电工手册.
例:用长度为10米(正、负极电线各5米),24AWG的铜芯电线,通过电流为2A,其损耗的功率及线路压降为多少?
查电工手册可知:R电线 = 0.737W
V电线 = 2×0.737 =1.474V
P电线 = 2 ×0.737 = 2.948W
从以上计算可以看出,线路电流较大时,要注意选择合适的导线截面,否则线路损耗及线路压降是相当大的.
我们只有完全了解LED和LED电源的基本特性,才能正确设计和使用LED光源.
资料整理——东莞市鸿泽洺电子有限公司。
