铝合金压铸模具失效分析及寿命提高措施摘要：各类工业技术的高速发展带动着压铸技术得到了相对广泛的应用，其中最具有代表性的便是铝合金压铸模具。
而从具体工作展开与推进上来看，铝合金压铸模具会受到材料、压铸方式以及外界因素的综合影响，出现压铸失效的情况造成材料的过度浪费。
由此，要对铝合金压铸模具失效的情况进行分析，寻找提高使用寿命的各类方式。
关键词：铝合金；压铸技术；模具；使用寿命引言压铸技术自诞生以来，常常被用在高强度、公差小且精准度高的各类合金生产当中，其中又以铝合金压铸最具代表性，在汽车制造行业有着较广的应用范围。
在近几年间，社会对铝合金压铸模具的整体需求量呈现出逐步上涨的趋势，对铝合金压铸成效的要求也相对较高，需要相关工作者明确生产当中可能会出现模具失效各类情况，延长模具本身的使用寿命，带动国内铝合金压铸技术的全面发展。
一、铝合金压铸模具的常见失效形式（一）热裂在对金属类材料展开现代化的加工时，往往需要对金属材料采取高温加工的方式，提高金属材料可塑性的同时，优化后期压铸成效。
在高温加工当中，热裂属于一类相对常见的问题，也是压铸模具技术在应用当中出现概率最高的失效情况。
从各项数据上来看，超过八成的压铸模具失效，都是受到模具钢在应用当中出现热疲劳抗力下降以及高温环境下稳定能力较弱而诱发的。
金属类材料基本都存在有疲劳度极限，而模具钢在应用过程中会长时间处在高温环境下，进而在热疲劳上会出现逐步下降的情况，持续高温软化与冷却工作，会是的金属材料在这一过程中慢慢丧失优质的变形抗力，此时金属材料的应变力会持续上升到金属疲劳度的峰值。
铝合金压铸模具在生产当中所受到的热应力会呈现出周期性的变化，而材料表面此时也会因外力作用而出现塑性压应变以及弹性拉应变，随着变形次数的增加，材料表面的氧化膜会出现破损问题，以此来释放剩余的应力。
如果所释放的剩余应力已经超过材料本身的承受能力，则会在模具材料上出现热裂问题。
需要注意的是，热裂纹在形成方面，往往会集中在模具的型腔位置以及热应力相对集中的位置，在出现热裂现象后，模具所受到的应力会表现出二次分布的情况，使得热裂范围逐步增加。
压铸铝合金材质压铸铝合金是一种常用的金属材料，具有许多优秀的性能和广泛的应用领域。
本文将从以下几个方面介绍压铸铝合金的材质特点、加工工艺、应用领域以及未来发展趋势。
一、材质特点压铸铝合金是指通过压力将熔化的铝合金注入到模具中进行冷却凝固而得到的铝合金制品。
它具有以下几个特点：1. 良好的流动性：压铸铝合金具有较低的熔点，熔化后能够在较低的压力下迅速充填模具，使得制品成型速度快。
2. 优异的力学性能：压铸铝合金具有较高的强度和硬度，能够承受较大的载荷，在工程领域有着广泛的应用。
3. 良好的表面质量：压铸铝合金制品表面光洁度高，不需要进一步的加工处理，节省了生产成本。
4. 耐腐蚀性好：压铸铝合金具有良好的耐腐蚀性，能够在潮湿和腐蚀性环境中长期使用。
二、加工工艺压铸铝合金的加工工艺包括模具设计、原料准备、熔炼、注射、冷却和脱模等步骤。
其中，模具设计是关键的一步，需要根据产品的形状和尺寸设计合适的模具。
原料准备是指准备合适的铝合金材料，并根据配方进行混合。
熔炼是将铝合金材料熔化成液态，通常采用电炉或气炉进行熔炼。
注射是将熔化的铝合金注入到模具中，通过压力使其充填整个模腔。
冷却是指让注射后的铝合金在模具中快速冷却凝固，形成所需的制品。
脱模是将冷却凝固的铝合金制品从模具中取出。
三、应用领域压铸铝合金由于其优异的性能，广泛应用于汽车、航空航天、电子电器、通信设备、机械设备等领域。
在汽车领域，压铸铝合金被用于制造汽车发动机零部件、车身结构件等，能够提高汽车的安全性和燃油经济性。
在航空航天领域，压铸铝合金被用于制造飞机发动机零部件、机身结构件等，能够减轻飞机的重量，提高飞行性能。
在电子电器领域，压铸铝合金被用于制造电脑外壳、手机壳等，具有良好的导热性能和电磁屏蔽性能。
四、未来发展趋势随着科技的发展和人们对产品性能要求的提高，压铸铝合金在未来将有更广阔的应用前景。
未来，压铸铝合金的制造工艺将更加智能化和自动化，提高生产效率和产品质量。
一·前言铝合金以其低密度高强度越来越多得到广泛应用，经过对铝合金化学成分的组成与优化，铝合金的铸造成型工艺、热挤压加工工艺和人工时效等工艺，使铝合金的性能得到发挥，铝合金压铸类产品主要用于电子、汽车、电机、家电和一些通讯行业，一些高性能、高精度、高韧性的优质铝合金产品也被应用到大型飞机、船舶等技术要求比较高的行业中，但是其主要应用还是在一些机械零件中。
铝合金压铸工艺较其他铝合金成型工艺有其自身的优势：压铸范围广；逐渐尺寸精度高、稳定性好；表面粗糙度低；生产率高；金属利用率高；铸件强度和表面硬度高等等。
二·服役条件铝合金压铸模属于热作模具。
热作模具在工作时承受巨大的冲击力、压应力、张应力、弯曲应力，模具型腔与高温（有时可达1150～1200℃）金属接触后，本身温度可达300～400℃，局部高达500～600℃。
还经常受空气、油、水等的反复冷却，在时热时冷的苛刻条件下工作的模具，其型腔表面极易产生疲劳裂纹（即龟裂）。
此外，炽热的金属在模具型腔中变形所产生的强烈摩擦，容易因摩擦而使精度降低，因而要求热作模具钢具有足够的热强行、热疲劳性、韧性、硬度和耐磨性、良好的导热性和耐蚀性，还要求具有较高的淬透性，以保证整个截面具有一致的力学性能。
三·材料的选择根据被加工金属的种类、负荷大小、使用温度和成形速度等条件，提出不同的要求来选用不同的热作模具钢种。
热作模具钢的ω（c）一般在0.3～0.6%，含碳量过高时，钢的韧性和塑性下降，导热性较差；含碳量过低时，硬度和耐磨性达不到要求。
热作模具钢中一般加入Cr、Mn、Ni、Si等元素以强化铁素体基体，提高钢的淬透性强度和韧性，Ni还能改善热疲劳抗力，为了细化晶粒提高强度和硬度、回火稳定性，防止回火脆性，还加入Ni、Mo、V等元素。
此外，Ni、Mo、V等元素在回火时以碳化物的形式析出产生二次硬化，使热作模具钢在较高温度下仍能保持较高的强度。
铝合金压铸工艺中的模具设计铝合金是一种广泛应用于各个领域的材料，其具有轻量化、优良的强度和良好的机械性能等特点。
在生产制造中，铝合金压铸成为一种非常受欢迎的加工方式。
对于铝合金压铸来说，模具设计是一个非常关键的环节，它的质量与模具的寿命、产品的质量以及加工效率有直接关系。
因此，本文将从模具设计的角度出发，介绍在铝合金压铸工艺中应该注意的事项。
一、考虑铝合金的物性在进行铝合金模具设计之前，必须了解铝合金的物性。
铝合金在加工过程中容易受到热变形的影响。
因此，在设计模具时，要保证模具具有足够的刚度和强度，以避免在高温条件下变形。
另外，铝合金在膨胀方面较大，而模具在高温状态下也会发生热胀冷缩的现象，这将对产品的尺寸稳定性产生负面影响。
因此，在模具设计中，不仅要考虑加工后产品的尺寸稳定性，还要考虑在高温状态下模具的变形以及冷却后产品的尺寸变化，以确保产品具有高精度。
二、模具设计的几个基本要素1. 模具结构：在模具结构方面，铝合金模具通常是由上模、下模、活动模、滑动模和射出系统等部分组成。
在设计时，要根据铝合金的物性和加工要求来确定模具结构和形状，以达到高效生产的目的。
2. 模具材料：在模具材料的选择方面，应根据铝合金的物性进行选择。
通常，适合用于铝合金模具的材料应具有高强度、高耐磨性和高温耐受性等特点。
目前，常用的模具材料有SKD61、H13和CRM等。
3. 考虑注塑工艺：在进行模具设计时，必须考虑到注塑工艺。
这意味着必须根据注塑工艺的参数来设计模具。
例如，应根据化学成分和温度参数来确定注塑机的射出系统和出口形状，以确保正常的注塑过程。
三、注塑机的选择在进行铝合金压铸加工时，注塑机的选择是非常关键的环节。
不同的注塑机具有不同的投影面积和射程，这会对产品的尺寸稳定性、成型速度和加工效率产生直接影响。
因此，在选择注塑机时，不仅要考虑加工数量和生产周期，还要考虑产品的几何形状、尺寸和质量要求。
四、模具维护模具在长期使用过程中，需要进行定期维护和保养。
铝压铸模具材料铝压铸模具材料是指用于制造铝合金压铸件的模具材料。
铝压铸模具材料的选择对于铝合金压铸件的质量和生产效率具有重要影响。
合适的模具材料能够保证铝合金压铸件的精度和表面质量，同时也能够提高生产效率和降低生产成本。
因此，选择合适的铝压铸模具材料是非常重要的。
首先，铝压铸模具材料需要具备良好的耐热性能。
在铝合金压铸过程中，模具材料需要能够承受高温高压的环境，因此耐热性能是非常重要的。
良好的耐热性能能够保证模具在高温高压下不会出现变形或者损坏，从而保证铝合金压铸件的精度和表面质量。
其次，铝压铸模具材料需要具备良好的导热性能。
铝合金在压铸过程中需要迅速冷却固化，而模具材料的导热性能会直接影响到铝合金的冷却速度。
良好的导热性能能够保证铝合金压铸件的组织结构细密，从而提高其机械性能和表面质量。
此外，铝压铸模具材料还需要具备良好的耐磨性能和耐蚀性能。
在铝合金压铸过程中，模具会受到铝合金液态金属的冲击和侵蚀，因此耐磨性和耐蚀性是非常重要的性能指标。
良好的耐磨性能和耐蚀性能能够延长模具的使用寿命，降低生产成本。
最后，铝压铸模具材料还需要具备良好的加工性能和热处理性能。
良好的加工性能能够保证模具的加工精度和表面质量，而良好的热处理性能能够保证模具在使用过程中能够保持稳定的性能。
综上所述，铝压铸模具材料的选择需要综合考虑耐热性能、导热性能、耐磨性能、耐蚀性能、加工性能和热处理性能等多个方面的因素。
只有选择合适的模具材料，才能够保证铝合金压铸件的质量和生产效率。
因此，在选择铝压铸模具材料时，需要根据具体的生产工艺和要求，综合考虑各项性能指标，选择最合适的模具材料。
铝合金压铸模具结构
铝合金压铸模具结构：
1、模具结构：铝合金压铸模具由芯模、型腔等构成，其采用先进的模块组装技术，将模块连接在一起，实现流体、能量转化等功能。
2、模具理化加工：为了保证模具的准确和稳定，对铝合金压铸模具一般进行理化
加工，使其表面平滑、光洁、较大形状稳定性高。
3、模具表面处理：铝合金压铸模具表面要求质量良好，若需要刻字及特殊符号时，一般采用电镀、硬质氧化等方法进行处理，更好地满足模具使用要求。
4、模具尺寸公差：铝合金压铸模具的尺寸公差一般按照GB/T2086的要求进行控制，并且严格检查模具的尺寸大小，以确保其良好的商品率和产品质量。
5、模具强度要求：为了满足模具工作时的安全、稳定及使用寿命长等要求，一般
要求铝合金压铸模具的强度达到国家规定的标准，并进行拉伸及抗压等试验，以确保模具的高强度及质量。
6、模具温度管理：考虑到压铸模具工作过程中的温度不同，一般会在模具内部加
装温度调节装置，这可以有效地控制模具的工作温度，防止模具产生过高的温度变形。
7、硬度要求：铝合金压铸模具的硬度要求也是非常重要的，要求模具比较硬，以
保证其使用寿命、强度及耐磨性等方面的要求，一般要求其硬度满足GB5911、10
级HRC，而且不容易受损。
总之，铝合金压铸模具结构应当具有良好的理化性能、准确的尺寸、高度的强度、硬度保持稳定及精致的表面处理，以满足客户的需求并提高压铸的效率及质量。
铝合金压铸模具结构剖析
铝合金压铸模具结构剖析
铝合金压铸模具，是如何设计的？如题，产品图如下，有很多的薄片小筋板，分型面是平整的；学习参考就来下载图纸吧。
模具设计思路：
1.压铸模具设计，铝合金压铸模产品的三维外观，平面较于规则，对于新手模具设计师来说，都可以搞定模具设计；
2.压铸模具图纸产品后模侧的结构会有凸起特征，分型面直接用坐标拆分即可；
3.压铸模具设计－拔模检测，以正负0.5为分析值，其符合开模要求；
4.压铸模具图纸－内厚分析，两端有装配结构孔，其结构较厚，上面有装配的螺丝孔；
5.压铸模具图纸，其模具的外观整体结构，压铸模具不带工字板，要开码模槽；
6压铸模具图纸，滑块位置结构剖面线，其铲基原身留，斜导柱尽量做到16；
7.压铸模具图纸，分流锥剖面图，整体来说，压铸模具结构相对于简单，分流锥图解流道不好设计；
8.压铸模具设计教程，前模仁平面有凸起台阶，流道的对面是渣包，用UG拆分体一次可以把分型面设计好，渣包要拉伸、拔模、倒R 角；
9.压铸模具设计，后模结构设计，一般设计压铸模具，都需要用模流分析软件跑一跑，然后再画进胶流道，流道是压铸模具设计的一大难点；
10.压铸模具设计，滑块入子原身结构设计，侧孔用滑块抽芯，双螺丝固定在行位座上。
铝合金压铸模具材料分析铝合金的压铸模所用材料大致有3Cr2W8V、4Cr5MoSiV1钢等，也有应用马氏体时效钢18Ni250的；此外，3Cr3M03W2V、3Cr3Mo3VNb钢等应用于制造铝合金压铸模也可获得良好的效果。
铝合金压铸模钢的淬火加热应在脱氧良好的盐浴或有保护气氛的炉中进行，或者装箱加热，有条件的工厂可在真空炉中加热淬火。
模具淬火后应立即回火以免开裂，回火温度应根据工作硬度来确定。
具有模具多年经验的刘氏模具通常推荐3Cr2W8V。
钢制铝合金压铸模型腔的硬度为42～48HRC，4Cr5MoSiV和4Cr5MoSiV1钢制模具型腔的硬度为44～50HRC。
淬火回火后为了防止粘模，可采用表层涂覆保护膜或进行氮碳共渗。
保护膜的形成是在型腔表面涂上矿物油或石墨润滑剂后，在500～550℃炉中加热30～60min。
在此期间对铝合金压铸模用钢的主要性能要求有：1) 高的回火抗力和冷热疲劳抗力。
大量连续生产的铝合金压铸模具，长时间处于一定温度作用下，应持续保持其高硬度，而且应不粘模及不产生氧化皮。
因此，模具应具有良好的抗氧化性与回火稳定性。
铝合金压铸模具表面反复受到高温加热与冷却，不断膨胀、收缩，产生交变热应力。
此应力超过模具材料的弹性极限时，就发生反复的塑性变形，引起热疲劳。
同时，模具表面长时间受到熔融金属的腐蚀与氧化，也会逐渐产生微细裂纹，大多数情况下，热疲劳是决定压铸模具寿命的最重要因素。
2) 足够的强度、硬度、塑性及耐热性能。
铝合金压铸模具受到熔融金属注入时的高温、高压和热应力作用，容易发生变形，甚至开裂。
因此，模具钢在工作温度下应具有足够的高温强度与韧度，以及较高的硬度和耐热性能。
3) 良好的导热性。
铝合金压铸模具长时间处于600～700~c高温作用下，为保证其他性能。
必须具有良好的导热性。
4) 良好的抗熔融金属的损伤性。
随着压铸机的大型化，压铸压力也在增大，已从低压的20～30mpa，提高到高压150～500mpa。
铝合金压铸的介绍铝合金压铸是一种用于生产复杂形状铝合金零件的工艺。
压铸是指将铝合金熔融后注入到特殊的铸造模具中，利用模具的压力将熔融铝合金充填到模具腔内，随后冷却固化形成所需零件。
铝合金压铸具有以下特点：1.复杂形状：铝合金压铸能够生产出复杂形状的零件，如薄壁结构、内腔、槽形等。
这得益于压铸模具能够精确复制设计图纸的形状，使铝合金在固化后能够保持原有的细节和精度。
2.高精度：铝合金压铸具有较高的尺寸精度和表面质量，能够满足对精度要求较高的零件生产。
这是由于压铸过程中，熔融铝合金通过模具的压力充填到腔内，形成接近模具表面的铸件。
3.高效生产：铝合金压铸是一种高效的生产工艺，可实现大批量、连续、自动化的生产。
这使得铝合金压铸成为一种经济实用的生产方式，能够满足工业生产对大规模生产的需求。
4.材料性能优越：铝合金具有低密度、优良的导热性能和机械性能，使得压铸的铝合金零件具有较好的强度和刚性。
此外，铝合金还具有良好的耐腐蚀性和可靠的耐用性。
5.可加工性强：铝合金容易加工，可进行切削、冲压、焊接等工艺。
这为铝合金压铸零件的二次加工提供了便利，例如孔加工、表面处理、组装等。
铝合金压铸广泛应用于各行业，如汽车、航空航天、电子、建筑等。
其中，汽车行业是铝合金压铸的主要应用领域，利用铝合金压铸可以生产轻量化的零部件，提高汽车的燃油效率和性能。
而航空航天行业也广泛使用铝合金压铸零件，以满足轻质化、高强度和高精度的要求。
总的来说，铝合金压铸是一种重要的铝合金加工工艺，具有复杂形状、高精度、高效生产等优点，广泛应用于各个领域。
通过铝合金压铸，可以生产出高质量、高性能的铝合金零件，推动各行业的发展与进步。
铝合金压铸模具及其材料牌号和特点
铝合金压铸模具常用的材料牌号和特点如下：
1. ZL109：这是复杂合金化的Al-Si-Cu-Mg-Ni合金。
由于含Si量提高，
并加入了Ni，使合金具有优良的铸造性能和气密性能以及较高的高温强度。
耐磨性和耐蚀性也得到提高，线膨胀系数和密度也有较大的降低，适合制作内燃发动机活塞及要求耐磨且尺寸、体积稳定的零件。
2. ZL111：这是复杂合金化的合金，由于还加入了Mn、Ti，使该合金有优
良的铸造性能，较好的耐蚀性、气密性，高的强度。
其焊接和切削加工性能一般。
适合铸制形状复杂、承受重大负荷的动力结构件（如飞机发动机的结构件、水泵、油泵、叶轮等），要求气密性较好和在较高温度下工作的零件。
3. ADC12：这是铝镁合金的一种，可以氧化上色，这是区别于其它合金的
一个重要特点。
在我国，ADC12材料和ADC6材料是最常用的铝合金压铸件材料。
请注意，选择材料时需考虑压铸件的具体用途和使用环境。
如果需要更具体的信息，建议咨询材料科学专家或查阅相关文献资料。
压铸铝合金模具材料压铸铝合金模具材料是指用于制造压铸铝合金模具的材料。
压铸铝合金模具是工业生产中常用的一种模具，用于生产各种铝合金零件。
选择合适的模具材料对于模具的使用寿命和产品质量至关重要。
压铸铝合金模具材料需要具备以下特点：1. 良好的热传导性能：铝合金是一种导热性能较好的材料，因此模具材料需要具备良好的热传导性能，以便使铝合金在模具中迅速冷却固化，从而提高生产效率和产品质量。
2. 高的耐磨性和硬度：由于铝合金在压铸过程中会对模具表面产生较大的磨损和冲击，因此模具材料需要具备高的耐磨性和硬度，以延长模具的使用寿命。
3. 良好的耐蚀性：铝合金在熔融状态下会产生一些腐蚀性气体和液体，这些物质对模具材料具有一定的腐蚀性。
因此，模具材料需要具备良好的耐蚀性，以防止模具受到腐蚀而影响使用寿命和产品质量。
常用的压铸铝合金模具材料有以下几种：1. H13钢：H13钢是一种常用的工具钢，具有良好的耐磨性和热传导性能，适用于制造大型和复杂的铝合金模具。
2. 8407钢：8407钢是一种具有较高硬度和耐磨性的冷作模具钢，适用于制造压铸铝合金模具的芯和腔。
3. 铝铍合金：铝铍合金是一种具有良好热传导性能和耐腐蚀性的材料，适用于制造小型和精密的铝合金模具。
4. 铝硅合金：铝硅合金具有较高的硬度和耐磨性，适用于制造中小型压铸铝合金模具。
除了以上常用的压铸铝合金模具材料外，根据不同的具体要求，还可以选择其他材料，如铝镁合金、铝钛合金等。
需要注意的是，不同的压铸铝合金模具材料适用于不同的模具结构和工作条件。
在选择模具材料时，需要考虑到模具的使用寿命、产品质量、生产效率和成本等因素，综合衡量选择合适的材料。
压铸铝合金模具材料是制造压铸铝合金模具的关键因素之一。
选用合适的模具材料可以提高模具的使用寿命和产品质量，从而促进铝合金压铸工艺的发展。
在选择模具材料时，需要根据具体的要求和条件进行综合考虑，以确保模具能够满足生产的需求。
铝合金压铸模具设计论文铝合金压铸是目前工业界中应用广泛的一种铸造方法，其在汽车、航空航天、电子等诸多领域都有着重要的应用。
铝合金压铸模具设计则是铝合金压铸过程中一个不可或缺的环节，对于产品的质量、生产效率以及成本控制都有着至关重要的影响。
本文旨在探讨铝合金压铸模具设计的相关知识。
一、铝合金压铸模具设计的流程铝合金压铸模具的设计流程通常包括以下几个步骤：1.产品设计阶段在产品设计阶段，需要考虑铝合金产品的外形、尺寸、重量、材料等因素，并确定产品的加工精度、表面质量和使用要求，为后续模具设计提供基础和限制条件。
2.模具结构设计模具结构设计是铝合金压铸模具设计的重要环节，主要包括模具类型、结构形式、工作方式、各部件的尺寸和形状等方面。
一般情况下，铝合金压铸模具结构应具有良好的刚度和稳定性，合理的材料利用率，以及方便维修和调整等特点。
3.模具零部件设计模具零部件设计是铝合金压铸模具设计的细节部分。
它涉及到各种紧固件、导向构件、卡块、注流口等部件的设计和选型。
在设计这些零部件时，需要考虑它们的材料选择、可靠性、加工精度、耐磨性以及易于更换等因素。
4.模具加工模具加工是将设计好的模具结构和零部件加工成一整个模具的过程。
它包括各种加工工艺和设备的选择和操作，如钳工、磨床、铣床、数控加工中心等。
加工质量的好坏将直接影响到模具的性能和使用寿命。
二、铝合金压铸模具设计的注意点在进行铝合金压铸模具设计时，要注意以下几点：1.设计合理的铸件缩孔铝合金压铸过程中，铸件总会产生一定的缩孔和气孔，这将影响铸件的力学性能和表面质量。
因此，在模具设计中，需要合理地设计铸件的缩孔位置和大小，以便减少铸件缩孔和气孔的产生。
2.合理设置注流系统和冷却系统注流系统和冷却系统是铸造中非常重要的两个方面。
注流系统应能够保证铝合金液体的顺利进入铸型腔内，并恰当地分流、润滑、冷却。
冷却系统则是为了保证铸件的制品周期和产品合格率而设置，以便加快铝合金的凝固速度，提高产品的表面质量和尺寸精度。
铝合金轮毂压铸模具设计1. 引言铝合金轮毂是汽车上常见的零部件之一，它起到了支撑车轮、保持车辆平衡等重要作用。
而铝合金轮毂的制造过程中，压铸模具的设计起着至关重要的作用。
本文将介绍铝合金轮毂压铸模具的设计过程及要点。
2. 压铸工艺在设计铝合金轮毂压铸模具之前，我们先了解一下压铸工艺的基本原理。
压铸是一种通过在金属合金熔体中施加高压力下，将熔融金属注入模具腔室中，并在冷却凝固后脱模而得到成型零件的方法。
主要包括以下几个步骤：1.准备工作：包括原材料准备、模具预热、涂抹模具表面防粘剂等。
2.注射：将熔融金属注入模具中，填充整个腔室。
3.压实：在金属熔池注入后，通过高压将其压实，确保填充均匀。
4.冷却固化：通过冷却水或其他冷却介质，使金属迅速冷却凝固。
5.脱模：将压铸件从模具中取出，并进行后续加工。
3. 铝合金轮毂压铸模具的设计要点在设计铝合金轮毂压铸模具时，需要考虑以下几个关键要点：3.1 模具材料选择常用的模具材料包括工具钢、合金钢、硬质合金等。
在选择模具材料时，需要考虑到铝合金液态腐蚀性强的特点，以及模具需要承受高压力和高温的环境。
因此，通常选择耐磨性好、耐腐蚀性强的材料。
3.2 模具结构设计模具的结构设计必须考虑到成型零件的形状和尺寸。
在设计铝合金轮毂压铸模具时，需要注意以下几点：•模具应该具有良好的填充性能，确保熔融金属在注射过程中能够充分填满模具腔室，并保持均匀分布。
•模具应该考虑到压实过程中可能产生的应力和变形情况，避免模具破裂或变形。
•模具应该具有良好的冷却系统，通过冷却水或其他冷却介质，使熔融金属迅速冷却凝固，减少缩孔和气孔等缺陷的产生。
3.3 模具表面处理铝合金轮毂表面的光洁度要求较高，因此压铸模具的表面处理至关重要。
常见的表面处理方法包括抛光、电镀、喷涂等，通过这些方法可以得到光洁度较高、质量较好的铝合金轮毂。
4. 总结铝合金轮毂压铸模具的设计是铝合金轮毂制造过程中的重要一环。
本文介绍了铝合金轮毂压铸模具设计的基本原理和要点，包括模具材料选择、模具结构设计和模具表面处理等。

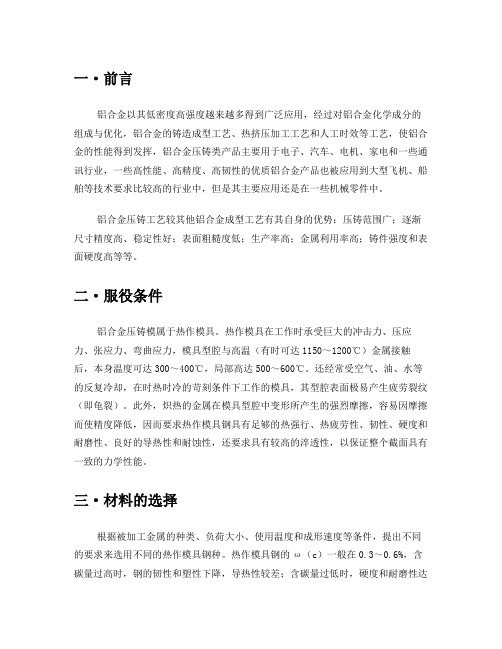

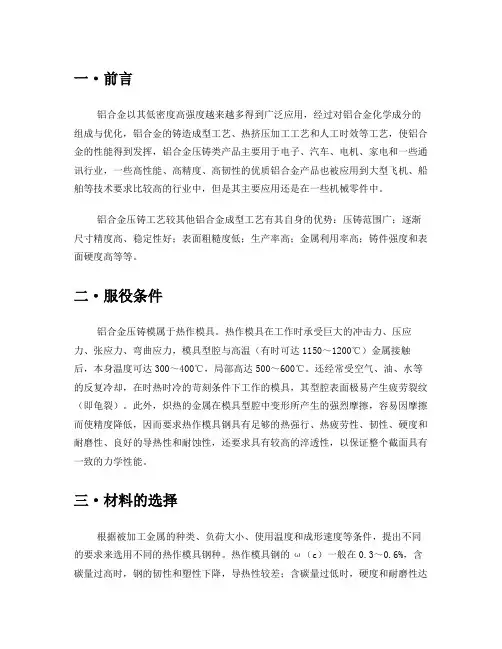

一·前言铝合金以其低密度高强度越来越多得到广泛应用，经过对铝合金化学成分的组成与优化，铝合金的铸造成型工艺、热挤压加工工艺和人工时效等工艺，使铝合金的性能得到发挥，铝合金压铸类产品主要用于电子、汽车、电机、家电和一些通讯行业，一些高性能、高精度、高韧性的优质铝合金产品也被应用到大型飞机、船舶等技术要求比较高的行业中，但是其主要应用还是在一些机械零件中。
铝合金压铸工艺较其他铝合金成型工艺有其自身的优势：压铸范围广；逐渐尺寸精度高、稳定性好；表面粗糙度低；生产率高；金属利用率高；铸件强度和表面硬度高等等。
二·服役条件铝合金压铸模属于热作模具。
热作模具在工作时承受巨大的冲击力、压应力、张应力、弯曲应力，模具型腔与高温（有时可达1150～1200℃）金属接触后，本身温度可达300～400℃，局部高达500～600℃。
还经常受空气、油、水等的反复冷却，在时热时冷的苛刻条件下工作的模具，其型腔表面极易产生疲劳裂纹（即龟裂）。
此外，炽热的金属在模具型腔中变形所产生的强烈摩擦，容易因摩擦而使精度降低，因而要求热作模具钢具有足够的热强行、热疲劳性、韧性、硬度和耐磨性、良好的导热性和耐蚀性，还要求具有较高的淬透性，以保证整个截面具有一致的力学性能。
三·材料的选择根据被加工金属的种类、负荷大小、使用温度和成形速度等条件，提出不同的要求来选用不同的热作模具钢种。
热作模具钢的ω（c）一般在0.3～0.6%，含碳量过高时，钢的韧性和塑性下降，导热性较差；含碳量过低时，硬度和耐磨性达不到要求。
热作模具钢中一般加入Cr、Mn、Ni、Si等元素以强化铁素体基体，提高钢的淬透性强度和韧性，Ni 还能改善热疲劳抗力，为了细化晶粒提高强度和硬度、回火稳定性，防止回火脆性，还加入Ni、Mo、V等元素。
此外，Ni、Mo、V等元素在回火时以碳化物的形式析出产生二次硬化，使热作模具钢在较高温度下仍能保持较高的强度。
一般把热作模具钢分为三类：（1）高韧性热作模具钢 5CrMnMo、5CrNiMo、4Cr5MoVSi(H11)等，适宜制作一般的锻造模具；（2）高热强钢 3Cr2W8V、Y4、Y10、以及基体钢5Cr4Mo2W2SiV等，宜用作热挤压模、压铸模等；（3）强韧兼备的热作模具钢 4Cr5MoV1Si(H13)、HM3、4Cr5W2SiV等，宜用作热锻模、热挤压模、压铸模等、高速锻模。
目前一般用作压铸模的钢种有H13钢、3Cr2W8V钢，传统用钢是3Cr2W8V钢。
这类钢属于中耐热韧性模具钢，这类钢与低耐热高韧性热作模具钢相比主要特点是含有较多的Cr、Mo、V、W等碳化物形成元素以及含碳量较低，ω（c）一般为0.32～0.45。
由于钢中含较多的Cr元素，因而具有很好的淬透性，直径100mm的棒材在空气淬火的条件下可完全淬透，故被称为空冷硬化热作模具钢。
在截面尺寸＜150mm时具有与5CrNiMo钢相近的韧性，而在工作温度500～600℃却具有更高的硬度、热强性和耐磨性。
与4Cr5MoSiV相比，H13（4Cr5MoSiV1）的热强性和硬度更高，在中温条件下具有较高的热强度，热疲劳性能、高的韧性和一定的耐磨性；在较低的奥氏体化温度条件下进行空气淬火，热变形处理变形小，空冷淬火时产生氧化皮的倾向小，而且可以抵抗熔融铝的冲蚀作用。
4Cr5MoSiV1钢，即美国钢号AISI-H13，也是日本钢号JIS-SKD61，是国际上广泛应用的一种空冷硬化热作模具钢，进口设备上都配用H13钢制造的模具。
H13钢有较高的韧性和耐冷热疲劳性能，不容易产生热疲劳裂纹，即使出现了热疲劳裂纹也细而且短，不容易扩展，因此用其制作的模具生产的压铸件外观质量有很大的提高。
模具在使用前无须预热，而且可以采用自来水喷冷，以抑制模具的升温，减轻了操作工人的劳动强度。
该钢材同时具备较高的热强性，是一种强韧兼备的优质廉价钢种，既可用作热锻模材料，也可在模腔升温低于600℃的工况下用作压铸模材料。
H13钢的化学成分（质量分数）如下：C：0.32%～0.45%；Si：0.80%～1.20%；Mn：0.20%～0.50%；Cr：4.75%～5.50%；Mo：1.10%～1.7-5%；Ni≤0.25%；V：0.80%～1.20%；P≤0.03%；S≤0.03%。
H13钢的物理性能、力学性能如下：：11.5×10-6/℃,(22～500℃)；12.2×10-6/℃,(22～800℃)；线膨胀系数αl热导率λ：28.4W/(m·K) (800℃)；密度ρ：7.8g/cm3 ,(20℃)；7.7g/cm3 ,(400℃)；临界点：Ac1 860℃；Ac3915℃；Ar1775℃；Ar3815℃；Ms340℃。
四·模具的热处理工艺该铝合金压铸模的生产工艺流程图如下：下料锻造球化退火粗加工稳定处理精加工淬火两次回火钳修打磨渗碳或渗氮本文仅对模具的热处理工艺做详细研究，机加工工艺不做评述。
1 锻造经下料后须锻造成毛坯件，而不是将原料直接进行机加工成毛坯件，一方面减少材料的损耗，节约材料：另一方面，经锻造后，钢发生塑性变形，晶胞拉伸，成形变胞，沿流线方向的抗拉强度大，有利于提高毛坯件的强度。
首先对型材进行加热，加热温度1100～1160℃，始锻温度1060～1150℃，以保证锻造过程中钢处于奥氏体状态，可塑性强，终锻温度≥800℃。
2 球化退火加热保温时间和等温时间由模具材料、尺寸及加热设备类型而定，模具退火一般采用箱式炉，加热保温时间按照模具有效厚度计算，加热系数1～2min\mm。
原始组织的好坏对模具钢的韧性和冷热疲劳性能有很大的影响，为改善热作模具钢的强韧性配合，对于性能要求比较高的模具，可采用预调质处理或者采用淬火加高温回火或退火相结合的方法，以获得细小的珠光体和细小弥散分布的碳化物组织，为最终热处理提供很均匀的组织，从而使得最终热处理后能达到优良的强韧性配合。
在等温球化退火工艺的制定过程中，奥氏体化温度及等温转变温度十分重要。
奥氏体化温度较高时，未溶碳化物数量较少，奥氏体晶粒较大，而且其中的碳含量的分布也比较均匀，因而有利于球化过程的进行。
等温转变温度较低时，碳（及合金元素）在奥氏体中扩散较困难，也不利于球化过程的进行。
只有当奥氏体温度较低，等温转变温度较高的处理规程下，才能得到球化组织。
等温球化退火规范：首先毛坯入炉，随炉升温缓慢加热，加热至Ac1+（20～30℃），保温3～4h，经查表，H13钢的Ac1为860℃，故升温加热至880℃～890℃并保温3～4h；然后随炉缓冷至Ar1-（20～30℃）保温4～5h，经查表H13钢的Ar1为775℃，故升温加热至745℃～755℃并保温4～5h；然后再随炉缓冷至550℃，空冷至室温。
经硬度检测，硬度可达229HBW，共晶碳化物等级≤3级。
如果钢中的原始组织网状碳化物较严重，则需要加热到略高于Acm 的温度，使碳化物网溶入奥氏体，然后再较快地冷却到Ar1一下温度进行等温球化退火。
经过球化退火，可使可切削性能大大提高；在淬火时，溶入奥氏体的碳化物较均匀；淬火开裂和淬火变形减轻；而韧性有所增加等等多方面有所改善。
3 淬火热挤压模具钢的淬火工艺过程包括预热、解热、保温、冷却和均热。
由于这类钢合金元素含量较高，钢的导热性较差，所以在对钢进行加热时必须严格控制加热速度。
1）预热在空气介质加热炉中加热时可以控制加热速度，使其以很缓慢的速度进行升温，在盐浴炉中想控制其加热速度是很困难的，因此必须采取预热的方法。
预热次数的多少取决于钢的成分和模具变形的要求：对于般要求变形不严格的模具，在不开裂的情况下预热次数可适当少些，但对于变形要求严格的模具必须多次预热。
在较低的温度预热一般是在空气介质加热炉中进行的，两段预热的加热速度必须缓慢进行，一般≤30～60℃/min。
因为钢在这个温度范围处于弹性状态，内外温差所产生的热应力一旦超过弹性极限就会开裂。
当钢的温度高于650℃开始转入塑性状态，当热应力达到一定数值时，钢将产生塑性变形，从而使内应力下降，因此此时加热速度可适当快些（≤80～100℃/min），当然对于变形要求严格的模具来书，这一段时间的加热速度仍然不必过快。
综合以上因素考虑，对于该模具使用的H13钢选择550℃、850℃两个温度进行预热。
2）淬火加热温度淬火加热温度取决于钢的成分和使用要求，对于同一种钢来说，当要求有较高的韧性时，往往采用较低的温度淬火；当要求较好的高温强度时，则采用较高的淬火温度。
对于该模具选择淬火加热温度1020～1050℃，属于完全淬火，该加热温度使钢完全奥氏体化。
淬火加热为了保证模具表面不脱碳，需采用脱氧保护良好的氯化钡盐浴炉中进行加热。
3）淬火保温时间淬火保温时间应保证使钢的原始组织能够全部形成奥氏体，同时还必须保证碳化物能够充分溶解，设溶解后含碳量和合金元素能够充分地扩散，从而达到奥氏体均匀化。
这样，保证热作模具刚具有较好的高温性能，这一点非常重要。
所以，一般热作模具钢的淬火保温时间较长，在盐浴炉中加热淬火保温时间系数一般是0.5～1min/mm，模具尺寸小，系数取上限。
4）冷却冷却以大于钢临界冷速的冷却速度冷却到室温。
中耐热韧性模具钢由于淬透性很高，一般可采用油冷或空冷，对于变形较小的模具也可采用在500～600℃等温后空冷，冷却介质的选择必须考虑到对性能的要求，同时为使冷却时热应力尽量下，故尽可能地选择冷却能力较低的介质。
对于该模具可选择油作为淬火介质。
5）均热中耐热韧性模具钢的热应力较大，为防止开裂和变形，绝对不允许冷却到室温，一般冷到150～180℃，均热后应立即回火，均热时间可按照0.6min/mm计算。
淬火后，钢获得马氏体组织，强度、硬度均有所提高，冷却后硬度为57～60HRC。
4 回火回火的目的就是使模具达到一定的硬度和韧性，并消除淬火应力。
为保证在使用中的组织稳定性和内应力尽可能小，挥回火时间必须充分，一般回火时间可按3min/mm。
但最少不低于2h。
对于二次硬化热作模具钢，淬火后组织中存在一定量的残余奥氏体，第一次回火后，在冷却过程中，这些残余奥氏体基本上转变为相应的等温产物，这些产物较脆，往往会成为开裂的根源，故必须进行第二次回火，有时为了使用上的要求也可进行第三次回火。
一般来说，第一次回火温度根据回火温度与硬度关系曲线的硬度要求而定，第二次回火温度比第一次低20℃，但是有些情况下第一次回火温度也可采用较低的温度，然后根据第一次回火后的硬度来选择第二次的回火温度，以期达到所需硬度。
对于该模具钢采取的是高温回火，第一次回火温度600℃，第二次可略低，取580℃。
由于钢中含有一定量的Cr、Mn、Ni，或者Ni少量时Cr、Mn共存的条件下，高温回火（尤其是在500～600℃之间进行时）极易出现比较严重的第二类回火脆性，应在回火后采用快速冷却的方式（油冷或水冷）以避免之。
