东日扭力扳手QL

东日扭力扳手操作说明及应用扭力扳手SP/SP-MH/RSP脱跳式扭力扳手相同螺栓紧固专用扭力扳手。

带开口头（Ｓ）／梅花（Ｒ）头。

新增加了SP-MH 系列（采用不易打滑的滚花手柄）。

准确度±3% 型号（本体*口宽W）扭矩调整范围最小～最大头部外宽*板厚[mm]全长[mm]重量约[kg]产地SP SP-MH 上海日本N.m *SP2N×5.50.4-2 23*5 180 0.15* SP2N×7 *DB/DBE/DBR直读式扭力扳手检查用扭力扳手的基本型。

不受握持位置的影响。

（ＤＢＥ：带加长手柄、ＤＢＲ：机械加力型）表盘式清晰直观，适用于测定作业。

（－Ｓ：带记忆指针）准确度±3%国际单位制型号扭矩调整范围[N*m]公制型号扭矩调整范围[kgf.cm/kgf.m]方形驱动头[mm]全长[mm]重量约[kg]英制型号扭矩调整范围[lbf.in/lbf .ft]最小～最大产地最小～最大1刻度最小～最大1刻度上海日本DB1.5N4-S 0.2-1.5 0.02 15DB4-S2-15kgf.cm0.2 6.35 205 0.4 DB13I-2AS 0-13 lbf.in *注1 带记忆指针的型号后为“-S”。

注2 DBR 使用绞盘和手扳葫芦加力。

注3 DBR 为定制产品。

注4 □ 25.4 以上的方形驱动头请使用通孔套筒。

CEM3-G数字式扭力扳手紧固数据用LED 和LCD 组合显示，最大存储数为999 个。

准确度±1%型号国际单位制扭矩调整范围公制-MIbf-in Ibf-ft全长[mm]重量约[kg]产地最小～最大1刻度最小～最大1刻度最小～最大1刻度最小～最大1刻度上海日本CEM10N3x8D-G 2-10 N•m0.01 20-100kgf•cm0.1 20-90 0.1 1.5-7.3 0.01 212 0.46 *CEM20N3x10D-G 4-20 0.02 40-200 0.2 36-180 0.2 3-14.5 0.02 214 0.47 * CEM50N3x12D-G 10-50 0.05 100-500 0.5 100-440 0.5 7.5-36 0.05 282 0.58 * CEM100N3x15D-G 20-100 0.1 200-1000 1 200-880 1 15-73 0.1 384 0.63 *注1 全长指本体的长度。

ＱＬ－ＭＨ型（ＱＬ２Ｎ－ＭＨ～ＱＬ２８０Ｎ－ＭＨ，　ＱＬ４２０Ｎ）锁紧旋钮副刻度盘Ｓｕｐｐｌｅｍｅｎｔａｒｙ　Ｇｒａｄｕａｔｉｏｎ套管ＴｕｂｅQL-MH Model使用说明书OPERATING INSTRUCTION1警告Warnings1Don't use this wrench except for tightening purposes.This is a torque wrench for bolt Tightening only.除了进行紧固以外，不要用于其它用途。

本扭力扳手是专用于紧固螺栓的产品。

使用扭力扳手时，不要通过自身重量对其施加冲力，也不要猛烈推拉。

否则会造成扳手损坏，并可能造成扳手脱离螺栓，造成伤害事故。

1Don't apply momentum with your own weight or use a jerking motion, when you pull the torque wrench.This will damage the torque wrench and may cause the wrench to come off of the 2注意Precautions3使用注意事项Precautions for use使用前请确认扭力扳手已正确设定。

产品出厂时设定在最低扭矩值。

1Make sure the torque wrench is set correctly before using.The torque is set on the minimum scale for shipment.4使用方法How to use 设定扭矩值。

1Set a torque.●ＱＬ２Ｎ～ＱＬ１５Ｎ－ＭＨ型时设定扭矩值。

●ＱＬ２Ｎ～ＱＬ１５Ｎ－ＭＨSet a torque.5日常检查／校正Torque check / CalibrationＴＦ型全自动扭力扳手检测仪Ｔｏｒｑｕｅ　Ｗｒｅｎｃｈ　ＴｅｓｔｅｒＭｏｄｅｌ　ＴＦ●日常检查时请使用东日扭力扳手检验器。

东日扭力扳手操作说明准备工作：1.确保扳手的扭矩值范围符合所需使用的松紧程度，一般情况下，扭力范围应当超出需要紧固螺栓或螺母的扭矩范围。

操作步骤：1.将扳手插入螺栓或螺母的扳手孔中，并确保扳手头与螺栓或螺母的接触面充分贴合。

2.通过扳手上的调节手柄将扭矩值调整到所需数值。

请参考所使用螺栓的规定扭矩范围。

3.将扳手固定在所需操作位置，如需立体操作，可使用其他辅助工具固定。

4.使用力臂将扳手控制杆与地面保持水平，以便于控制扭力的几何角度。

5.逐渐施加力矩，直到扳手发出松弛声音或点击声。

注意，此时仍然不能停止施力。

6.在达到预设扭矩值后停止施力，并使扳手头与螺栓或螺母的接触面保持不变。

7.关闭扳手自动松开装置，然后小心地从螺栓或螺母上拿下扳手。

注意事项：1.在使用东日扭力扳手之前，必须确保扳手的扭矩值校准已经通过合格的扭矩校准仪进行校准。

校准周期一般为一年或更短，根据使用频率和环境条件进行审慎选择。

2.不要超负荷使用扳手，以免损坏扳手内部结构和影响测量精度。

3.尽量避免扳手接触到液体、尘土和化学物质等，以保持扳手的良好工作状态。

4.在操作过程中，应避免用扳手进行快速操作，以避免损坏扳手机械部件。

5.维护扳手时，应注意使用干净的布清洁表面，擦去表面的油脂或污垢。

6.长期不使用扳手时，应保证扳手处于干燥、通风的环境中，并存放在适当的存储箱中。

总结：东日扭力扳手是一种常见且重要的工具，在机械紧固作业中起到了至关重要的作用。

正确操作东日扭力扳手能够确保螺栓和螺母达到正确的紧固力，避免螺栓断裂或螺母松动的问题，提高工作安全性和质量。

因此，在使用东日扭力扳手时，需要注意维护和保养，保证扳手的准确性和可靠性。

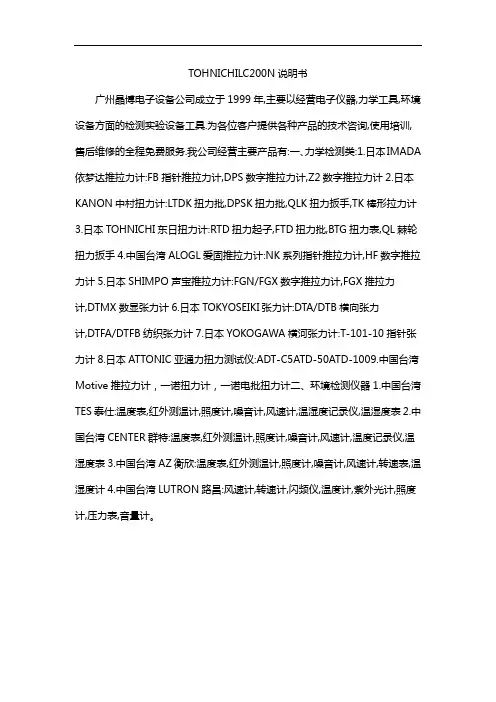

TOHNICHILC200N说明书
广州晶博电子设备公司成立于1999年,主要以经营电子仪器,力学工具,环境设备方面的检测实验设备工具.为各位客户提供各种产品的技术咨询,使用培训,售后维修的全程免费服务.我公司经营主要产品有:一、力学检测类:1.日本IMADA 依梦达推拉力计:FB指针推拉力计,DPS数字推拉力计,Z2数字推拉力计2.日本KANON中村扭力计:LTDK扭力批,DPSK扭力批,QLK扭力扳手,TK棒形拉力计3.日本TOHNICHI东日扭力计:RTD扭力起子,FTD扭力批,BTG扭力表,QL棘轮扭力扳手4.中国台湾ALOGL爱固推拉力计:NK系列指针推拉力计,HF数字推拉力计5.日本SHIMPO声宝推拉力计:FGN/FGX数字推拉力计,FGX推拉力计,DTMX数显张力计6.日本TOKYOSEIKI张力计:DTA/DTB横向张力
计,DTFA/DTFB纺织张力计7.日本YOKOGAWA横河张力计:T-101-10指针张力计8.日本ATTONIC亚通力扭力测试仪:ADT-C5ATD-50ATD-1009.中国台湾Motive推拉力计，一诺扭力计，一诺电批扭力计二、环境检测仪器1.中国台湾TES泰仕:温度表,红外测温计,照度计,噪音计,风速计,温湿度记录仪,温湿度表2.中国台湾CENTER群特:温度表,红外测温计,照度计,噪音计,风速计,温度记录仪,温湿度表3.中国台湾AZ衡欣:温度表,红外测温计,照度计,噪音计,风速计,转速表,温湿度计4.中国台湾LUTRON路昌:风速计,转速计,闪频仪,温度计,紫外光计,照度计,压力表,音量计。

日本东日扭力扳手日本东日扭力扳手是一种由东日制作的高精度扭力扳手，可供各种应用程序使用。

什么是扭力扳手？扭力扳手是一种特制的工具，用于施加特定力矩（即旋转力），通常用于紧固螺栓或螺母。

常用于汽车维修，机械制造，开采和建筑。

日本东日扭力扳手的特点日本东日扭力扳手具有以下特点：•高精度测量：具备高精度测量功能，保证操作的可靠性和准确性，使工作更加安全和有效。

•全封闭的轴套设计：可以清除大量的污垢，防止磨损和故障，从而提高扳手的使用寿命。

•轻便：与其他同类产品相比，日本东日扭力扳手比较轻便并易于携带维护，使用户能够更容易地进行工作。

•方便：拥有简单的操作系统和易于读取的数字显示器，可以快速，准确地设置和读取扭力值。

日本东日扭力扳手的应用由于日本东日扭力扳手的特点，该产品适用于各种机械设备的制造和维护，包括汽车制造，工业生产线，建筑和桥梁施工等。

如何正确使用日本东日扭力扳手？以下是正确使用日本东日扭力扳手的步骤：1.设置扭力值：计算所需的扭力值并确定它是否低于或高于扭力扳手允许的范围。

2.防滑：确保扳手头与螺栓头紧密接触并确定它们之间不存在空隙。

防止扭力扳手滑动。

3.调整：将扳手转动到所需设置的方向调整扭力。

4.拧紧：满足所需扭矩后，拧紧螺丝或螺母并使它们达到所需要的紧固程度。

5.记录：在使用扭力扳手时，您可能也需要记录设置的扭力值，以确保正确使用，并检查扳手是否需要维护。

总结日本东日扭力扳手是用于施加特定扭矩的高精度扳手。

该产品具有高精度测量功能，采用全封闭轴套设计以清除大量的污垢和防止磨损和故障。

此外，该扭力扳手还比较轻便，易于操作和维护，并适用于各种机械设备的制造和维护。

最后，请务必在使用扳手之前正确地设置扭矩值，避免因使用不当而导致问题。

扭力扳手的正确使用方法
使用扭力扳手时，首先应确认扭力扳手的扭力范围是否适合所需的扭力数值。

接下来，按照以下步骤正确使用扭力扳手：
1. 确保工具和螺栓头部都是清洁的，以避免扭力读数受到干扰。

2. 调整扭力扳手到所需的扭力数值。

在扭力扳手的手柄或侧边，应有可调的刻度或数字，用以设置所需的扭力值。

3. 以逆时针方向拧动扭力扳手的手柄，放松内部弹簧，直至无法再拧松为止。

这样可以保证扭力扳手在使用时可以准确计算出扭力。

4. 将扭力扳手的插头（也称为底座）插入螺栓或螺母。

确保插头正确与螺栓头部对齐，以避免扭力损失或损坏螺栓。

5. 以逆时针方向拧动扭力扳手的手柄，逐渐施加力量旋转螺栓或螺母，直到听到或感觉到扭力扳手的“砰”的声音或感觉到手柄突然松动。

6. 轻轻松开手扭力扳手手柄的压力，并将其取出螺栓或螺母。

7. 在松开扭力扳手之前，不要使用非扭力测量工具重新检查扭力值。

东日扭力扳手操作说明及应用扭力扳手SP/SP-MH/RSP脱跳式扭力扳手相同螺栓紧固专用扭力扳手。

带开口头（Ｓ）／梅花（Ｒ）头。

新增加了SP-MH 系列（采用不易打滑的滚花手柄）。

准确度±3% 型号（本体*口宽W）扭矩调整范围最小～最大头部外宽*板厚[mm]全长[mm]重量约[kg]产地SP SP-MH 上海日本N.m *SP2N×5.50.4-2 23*5 180 0.15* SP2N×7 *DB/DBE/DBR直读式扭力扳手检查用扭力扳手的基本型。

不受握持位置的影响。

（ＤＢＥ：带加长手柄、ＤＢＲ：机械加力型）表盘式清晰直观，适用于测定作业。

（－Ｓ：带记忆指针）准确度±3%国际单位制型号扭矩调整范围[N*m]公制型号扭矩调整范围[kgf.cm/kgf.m]方形驱动头[mm]全长[mm]重量约[kg]英制型号扭矩调整范围[lbf.in/lbf .ft]最小～最大产地最小～最大1刻度最小～最大1刻度上海日本DB1.5N4-S 0.2-1.5 0.02 15DB4-S2-15kgf.cm0.2 6.35 205 0.4 DB13I-2AS 0-13 lbf.in *注1 带记忆指针的型号后为“-S”。

注2 DBR 使用绞盘和手扳葫芦加力。

注3 DBR 为定制产品。

注4 □ 25.4 以上的方形驱动头请使用通孔套筒。

CEM3-G数字式扭力扳手紧固数据用LED 和LCD 组合显示，最大存储数为999 个。

准确度±1%型号国际单位制扭矩调整范围公制-MIbf-in Ibf-ft全长[mm]重量约[kg]产地最小～最大1刻度最小～最大1刻度最小～最大1刻度最小～最大1刻度上海日本CEM10N3x8D-G 2-10 N•m0.01 20-100kgf•cm0.1 20-90 0.1 1.5-7.3 0.01 212 0.46 *CEM20N3x10D-G 4-20 0.02 40-200 0.2 36-180 0.2 3-14.5 0.02 214 0.47 * CEM50N3x12D-G 10-50 0.05 100-500 0.5 100-440 0.5 7.5-36 0.05 282 0.58 * CEM100N3x15D-G 20-100 0.1 200-1000 1 200-880 1 15-73 0.1 384 0.63 *注1 全长指本体的长度。

东日CEM3系列数显扭力扳手使用说明及维修一、准备工作1.将扳手放置在平稳的工作台上，避免摔落和损坏。

2.检查扳手显示屏上的电量，确保电量充足。

二、基本操作1.扳手使用前需要进行零点校准，将扳手置于无扭矩的状态下按住“ON/OFF”按钮直至显示屏上出现“0.000”。

2.安装扳手时，将扳手与螺栓或螺母的连接处对准，并轻轻旋转直至扳手与工件完全贴合。

3. 扳手开始工作时，将扳手上的“MODE”按钮设定为所需的扭矩单位（如N.m、lbf.ft等）。

4.扭力达到预设值时，扳手会发出声音和震动，显示屏上会显示当前扭矩值。

三、注意事项1.使用时需注意环境温度和湿度，避免扳手出现误差。

2.扳手应避免重物的压力和挤压，以免影响其测量精度。

3.长时间不使用时，应将扳手存放在干燥清洁的地方，避免灰尘和湿气侵入。

四、维护保养1.定期清洁扭力扳手的外部表面，避免灰尘和污垢堆积。

2.定期校准扳手，确保其准确度。

3.如发现扳手无法正常工作，应立即停止使用，并将其送至指定维修中心进行检修。

五、故障排除1.如发现扳手显示屏无显示或显示异常，首先检查电池是否正常，如电池正常，则可能是屏幕故障，需要更换显示屏。

2.如扳手无法发出声音和震动，可能是扭力传感器故障，需更换传感器。

3.若扳手显示的扭矩值与实际扭矩值有较大偏差，可能是扳手的内部元件出现故障，需送至维修中心进行修理或更换。

六、使用注意事项1.使用过程中应避免超过扳手的扭矩范围，以免损坏扳手或导致不准确测量。

2.扭力扳手应用于螺栓、螺母等连接装配时，请按照设定的扭矩值操作。

3.使用扳手过程中要保持稳定的心理状态，不可急躁操作，以免影响测量结果的准确性。

总结：。

扭力扳手使用方法扭力扳手是一种常见的手动工具，用于紧固或拆卸螺丝和螺母。

它具有调节扭矩的功能，可以在一定范围内精确施加力量，非常适合需要精准扭矩的作业。

正确的使用扭力扳手不仅可以提高工作效率，还可以保护螺丝和螺母不受损坏。

下面将介绍扭力扳手的使用方法，希望能对大家有所帮助。

1. 确定所需扭矩范围。

在使用扭力扳手之前，首先需要确定所需的扭矩范围。

扭力扳手通常具有可调节的扭矩范围，因此需要根据具体的工作要求来进行调整。

在选择扭矩范围时，需要注意不要超出螺丝或螺母的承受范围，以免造成损坏。

2. 调整扭矩。

根据所需的扭矩范围，使用扭力扳手上的调节装置进行调整。

通常可以通过旋转手柄或调节螺丝来改变扭矩数值。

在调整扭矩时，需要确保扭力扳手处于解锁状态，以免造成误操作。

3. 安装扭力扳手头。

选择适合螺丝或螺母的扭力扳手头，并将其安装到扭力扳手的驱动头上。

在安装时需要确保扭力扳手头与螺丝或螺母完全契合，以免在使用过程中产生滑动或损坏的情况。

4. 施加扭矩。

将扭力扳手头对准螺丝或螺母，并开始施加扭矩。

在施加扭矩时，需要保持扭力扳手与螺丝或螺母垂直，并用适当的力量旋转手柄。

在达到设定的扭矩数值后，扭力扳手会发出“咔嗒”声，表示已经施加到位，此时需要停止施加力量，以免造成过度扭矩。

5. 收起扭力扳手。

在使用完毕后，需要将扭力扳手头卸下，并将扭力扳手收起。

在收起扭力扳手时，需要将扭矩范围调整到最小值，以免对扭力扳手造成损坏。

总结。

以上就是扭力扳手的使用方法，正确的使用扭力扳手可以提高工作效率，保护螺丝和螺母不受损坏。

在使用扭力扳手时，需要注意调整扭矩范围、安装扭力扳手头，并在施加扭矩后及时收起扭力扳手。

希望以上内容能够对大家有所帮助，谢谢阅读！。

DOTE3使用说明书为了正确与安全地使用扭力扳手，请在使用前仔细阅读本使用说明书。

如有任何问题，请与销售店或东日制造所联系。

Safety Precautions安全注意事项致用户：请仔细阅读此使用说明书后，并按要求正确使用此产品。

若有任何问题，请与销售店或东日制造所联系。

请将保管好此说明书。

（１０）请勿将此仪器至于有易燃液体或气体的环境中使用。

否则将导致触电或火灾。

（１１）请使用符合仪器规格的附件或选购件。

否则将发生意外或直接伤害。

（１）　请勿将此仪器放置在湿气或灰尘较多的场所，或者直接受水或阳光影响的场所，或者湿度和温度变化较大的场所。

否则将会导致触电，火灾，故障，性能退化，甚至失灵。

（２）　请定期清理ＡＣ变压器。

在清理之前，应该将插头从电源插座上分离，然后清理插头根部和两跟插脚间的部分。

电源插头上堆积灰尘容易导致短路，造成火灾。

（３）　若长期不使用该仪器，应该将ＡＣ变压器断离电源插座。

（４）　若需将仪器移至别处，请先关闭电源，将ＡＣ变压器断离电源插座，并将所有附件卸下。

当移动仪器本体时，避免撞击或震动仪器。

否则会损坏ＡＣ变压器或连接电缆，导致火灾、触电或故障。

（５）　请勿在该仪器的测量范围外使用。

基于安全和操作有效性，请在仪器测量范围内使用。

过载使用将会导致意外或者损坏仪器。

（６）　检查所有可能损坏的部件。

请在使用之前，检查仪器本体，附件和其他易损部件，确认仪器能够正常使用，所有功能都能正常运作。

检查附件和仪器各部分是否正确放置，安装位置，等等。

如果需要更换或维修损坏部件时，请联系附件的销售商或者东日制作所。

（１）　请勿在额定电压１００－２４０Ｖ以外使用ＡＣ变压器（２）　请勿在使用说明书规定以外的使用场所进行使用。

（３）　请勿私自拆卸安装此检查仪。

（４）　请在使用之前，检查仪器设定情况并进行试验。

（５）　若此仪器被水或油脂沾湿，可能导致损坏，甚至引起火灾。

小心放置此仪器，请勿让其掉落至水或油脂里。

关于日本TOHNICH东日扭力螺丝刀的使用方法济南沐子商贸下面为大家介绍的产品的名叫（日本东日扭力螺丝刀）英文为（TOHNICH)，这种产品分为很多系列，但我们经常会使用到的为RTD系列、LTD系列、FTD系列，就这些产品的基本特点给大家总结下：希望能给需要了解的客户提供到一些帮助一．东日扭力螺丝刀产品简述：1.RTD系列此系列一共有6个型号，分别为 15 30 60 120 260 500，长度上15和30CN都是100MM，60 为 105 MM 120为120MM 260 为140MM 500为150MM ；其分类的依据是根据测量的刻度进行的，所以在选择的时候要提前想好自己使用的范围；FTD系列此产品分为10 20 50 100 200 400 几个型号2.LTD东日扭力螺丝刀分30 60 120 260 500 1000 2000 具体的刻度请参考参数4.东日数显扭力螺丝刀的特点适用范围：1.适用于精确紧固和检查。

2.适用于研究和开发电子设备。

3.适用于扭力螺丝刀的日常检查。

特点：1.附带多功能LED环，操作人员可以通过目测和声音，检查扭矩状态并进行判断。

2.可倒置显示，带按键操作。

3.可通过USB连接在PC上进行数据管理。

4.可储存1000条数据内存，精度正负1%。

5.双向棘轮装置。

6.内置锂离子电池，可反复充电。

7.适用于国际范围，包括欧盟地区，校准程序符合ISO6789I型E类标准。

二．日本TOHNICH东日扭力螺丝刀的使用方法1.设定所要求的扭力：所要求的扭力可通过轴筒上的刻度进行设定，将副标圈的零刻度对准圆筒上的中心线，然后顺时针转动轴筒，以便增加读数，到达所要求的扭力值处，停下即可。

2..东日预置式扭力起子的正确使用：预置式扭力起子经设定后可通过转接器与各种紧固件相连接，顺时针拧动，进行紧固扭力的测量。

顺时针拧动，进行紧固扭力的测量。

当到达设定值时会发出“嗒，嗒，嗒。

”的声响。
