机械设计基础课程A设计说明书(范文)

目录设计任务书 (1)传动方案的拟定及说明 (4)电动机的选择 (4)计算传动装置的运动和动力参数 (5)传动件的设计计算 (5)轴的设计计算 (8)滚动轴承的选择及计算 (14)键联接的选择及校核计算 (16)连轴器的选择 (16)减速器附件的选择 (17)润滑与密封 (18)设计小结 (18)参考资料目录 (18)机械设计课程设计任务书题目：设计一用于带式运输机传动装置中的同轴式二级圆柱齿轮减速器一．总体布置简图1—电动机；2—联轴器；3—齿轮减速器；4—带式运输机；5—鼓轮；6—联轴器二．工作情况：载荷平稳、单向旋转三．原始数据鼓轮的扭矩T（N·m）：850鼓轮的直径D（mm）：350运输带速度V（m/s）：0.7带速允许偏差（％）：5使用年限（年）：5工作制度（班/日）：2四．设计内容1.电动机的选择与运动参数计算；2.斜齿轮传动设计计算3.轴的设计4.滚动轴承的选择5.键和连轴器的选择与校核；6.装配图、零件图的绘制7.设计计算说明书的编写五．设计任务1．减速器总装配图一张2．齿轮、轴零件图各一张3．设计说明书一份六．设计进度1、第一阶段：总体计算和传动件参数计算2、第二阶段：轴与轴系零件的设计3、第三阶段：轴、轴承、联轴器、键的校核及草图绘制4、第四阶段：装配图、零件图的绘制及计算说明书的编写传动方案的拟定及说明由题目所知传动机构类型为：同轴式二级圆柱齿轮减速器。

故只要对本传动机构进行分析论证。

本传动机构的特点是：减速器横向尺寸较小，两大齿轮浸油深度可以大致相同。

结构较复杂，轴向尺寸大，中间轴较长、刚度差，中间轴承润滑较困难。

电动机的选择1．电动机类型和结构的选择因为本传动的工作状况是：载荷平稳、单向旋转。

所以选用常用的封闭式Y （IP44）系列的电动机。

2．电动机容量的选择1） 工作机所需功率P wP w ＝3.4kW2） 电动机的输出功率 Pd ＝Pw/η η＝轴承’联齿轴承联ηηηηη23＝0.904Pd ＝3.76kW3．电动机转速的选择nd ＝（i1’·i2’…in ’）nw初选为同步转速为1000r/min 的电动机4．电动机型号的确定由表20－1查出电动机型号为Y132M1-6,其额定功率为4kW ，满载转速960r/min 。

机械设计基础课程设计计算说明书第一部分设计任务书机械设计课程设计任务书设计题目：输送传动装置的设计传动简图：原始数据：参数输出轴功率P/kW 输出轴转速n （r/min）数据 5.5 70工作条件：轻微振动载荷；单向传动；室内工作。

使用期限：长期使用。

生产批量：成批。

工作机速度（或转速）允许误差：±5%。

设计工作量：1.减速器装配图1张（A0或A1）；2.零件工作图：低速轴、大齿轮，共2张。

η2=0.98 η3=0.98 η4=0.95 ηv=0.96 ηa=0.849第二部分选择电动机2.1电动机类型的选择按照工作要求和工况条件，选用三相笼型异步电动机，电压为380V，Y型。

2.2确定传动装置的效率查表得：滚动轴承的效率：η2=0.98闭式圆柱齿轮的效率：η3=0.98开式圆柱齿轮的效率：η4=0.95V带的效率：ηv=0.96总效率ηa=ηv·η23·η3·η4=0.8492.3选择电动机容量工作机所需功率为电动机所需额定功率:输出轴转速：查课程设计手册表选取推荐的合理传动比范围，V带传动比范围为：2～4，一级圆柱齿轮传动比范围为：3～6，开式圆柱齿轮传动比范围为：4～6，因此合理的总传动比范围为：24～144。

电动机转速的可以选择的范围为n d=i a×n w=(24～144)×70=1680～10080r/min。

综合考虑电动机和传动装置的尺寸、价格、重量、和减速器、开式齿轮传动传动比等因素，选定电机型号为：Y132S2-2的三相异步电动机，额定功率P en =7.5kW ，满载转速为n m =2915r/min ，同步转速为n t =3000r/min 。

方案电机型号额定功率(kW)同步转速(r/min) 满载转速(r/min) 1 YE3-Y160L-8 7.5 750 720 2 Y160M-6 7.5 1000 970 3 Y132M-4 7.5 1500 1440 4Y132S2-27.530002900图3-1电机尺寸2.4确定传动装置的总传动比和分配传动比中心高外形尺寸 地脚安装尺寸地脚螺栓孔直径 轴伸尺寸 键部位尺寸 H L ×HDA ×BK D ×E F ×G 132475×315 216×1401238×8010×33i a =41.643 i v =3 i c =4i 1=3.47（1）总传动比的计算由选定的电动机满载转速n m和工作机主动轴转速n w，可以计算出传动装置总传动比为：（2）分配传动装置传动比取普通V带的传动比：i v=3取开式圆柱齿轮传动比：i c=4减速器传动比为2.5动力学参数计算1.电机轴的参数2.高速轴的参数3.低速轴的参数4.工作机轴的参数各轴转速、功率和转矩列于下表轴名称转速n/(r/min)功率P/kW转矩T/(N•m)电机轴2915 6.6821.88高速轴971.67 6.3562.41低速轴280.02 6.1208.04工作机轴70.01 5.74782.99第三部分V带传动的设计1.求计算功率P c由表9-7,查得工作情况系数KA=1.1可得2.选择带型根据P ca=7.35kW，和小带轮转速n1=2915,由图9-8，选用A型。

机械设计基础课程设计课程名称机械设计基础题目名称一级直齿圆柱齿轮减速器专业班级********学生姓名***学号*******指导教师何老师张老师二○一四年一月三日目录课程设计任务书 (3)一、传动方案拟定 (6)二、电动机的选择 (7)三、确定传动装置总传动比及分配各级的传动比 (8)四、计算传动装置各轴的运动和动力参数 (8)五、V带的设计 (10)六、齿轮传动的设计 (11)七、传动轴的设计 (14)八、滚动轴承的设计 (22)九、联轴器的设计 (23)十、键联接的选择及校核计算 (23)十一、润滑和密封的设计 (24)十二、箱体的设计 (24)设计小结 (26)参考文献 (27)《机械设计基础》课程设计任务书一、设计题目：带式输送机传动装置中的一级圆柱齿轮减速器试按下列的运动简图、工作条件和原始数据，设计一带式输送机的传动装置。

1、运动简图1、电动机；2、三角带动；3、减速器；4、联轴器；5、传动滚筒；6、运输平皮带2、工作条件输送机连续工作，单向运转，载荷变化不大，空载起动，二班制，使用期限10年（每年工作日300天），两班制工作，输送带速度容许误差为±5%。

3、原始数据二、课程设计的目的本课程设计运用所学的《制图》、《机械制造基础》、《机械设计基础》的知识进行一次较全面的设计能力的训练，其基本目的是：1、培养学生利用所学知识，解决工程实际问题的能力。

2、培养学生掌握一般机械传动装置、机械零件的设计方法及设计步骤。

3、达到对学生进行基本技能的训练，例如：计算、绘图、熟悉和运用设计资料（手册、标准、图册和规范等）的能力。

三、要求要求每位学生在设计过程中，充分发挥自己的独立工作能力及创造能力，对每个问题都应进行分析、比较，并提出自己的见解，反对盲从，杜绝抄袭。

在设计过程中必须做到：（1）随时复习教科书、听课笔记及习题；（2）做好准备工作，充分发挥自己的主观能动性和创造性，及时查阅相关资料；（3）认真计算和制图，保证计算正确和图纸质量；（4）按预定计划循序完成任务。

机械设计基础课程设计说明书你好，本次机械设计基础课程的设计说明书旨在帮助学生们更加深入地理解机械设计的基本原理和方法，并通过实践操作来提高机械设计的实际操作能力。

以下是本次课程设计说明书的具体内容。

1. 设计背景机械设计是机械制造的基础和核心，它涵盖了多个学科的知识，如力学、材料科学、机电一体化等等。

为了让学生更好地掌握机械设计的基本原理和方法，本次课程将设计一款手动搬运车。

2. 设计要求手动搬运车需要具备以下功能：（1）能够承载适当重量的物品，最大承载重量为50kg；（2）移动方便，并具备一定的悬挂功能，以便于在狭小的空间内进行工作；（3）整体设计美观、结构牢固，方便日常维护。

3. 设计思路根据设计要求，我们需要设计一款手动搬运车，使其具备承载重物的能力，并且能够方便地移动和悬挂。

我们可以从以下几个方面进行考虑：（1）车架设计：车架需要具备结构牢固、整体稳定的特点，同时应尽可能减少自重。

我们可以采用高强度材料进行车架设计，并进行适当的加强和固定。

（2）轮轴设计：车轮需要具备耐磨、承载重力大、防滑等特点，同时需要设计合适的轴承和悬挂机构，以便于在狭小空间内进行操作。

（3）推拉手柄设计：手动搬运车需要具备方便推拉的设计，我们可以设计合适高度和角度的拉杆，采用皮革或抗滑橡胶等材料包裹，以提高操作的舒适度。

4. 设计步骤（1）车架设计：首先，我们需要绘制手动搬运车的草图，并确定车架的结构、尺寸以及车架材料。

然后，根据草图进行CAD绘图，进行车架的三维模型设计，最后进行车架的加强和固定设计。

（2）轮轴设计：根据手动搬运车的承载重量和移动条件确定车轮的材料、规格及型号。

然后进行轮轴承受力分析，并针对力学问题进行调整。

最后设计合适的轮轴直径和悬挂机构。

（3）拉杆设计：根据手动搬运车的人体工学和操作要求，确定拉杆的高度和角度，然后进行拉杆材料、形状、大小和表面设计，并进行组装和调试。

5. 设计成果最终的手动搬运车需要符合以下要求：（1）具备50kg的承载能力；（2）能够在狭小空间内进行悬挂和操作；（3）整体设计美观、结构牢固、操作舒适。

〈〈机械设计基础课程设计>〉说明书机械制造及自动化专业Jixie zhizao ji zidonghua zhuanye机械设计基础课程设计任务书 2Jixie sheji jichu kecheng sheji renwu shu 2姓名： x x x学号：班级: 09级机电1班指导教师： x x x完成日期： 2010/12/12机械制造及自动化专业机械设计基础课程设计任务书2学生姓名：班级：学号:一、设计题目:设计一用于带式运输机上的单级圆锥齿轮减速器给定数据及要求已知条件：运输带工作拉力F=4kN；运输带工作速度v=1。

2m/s（允许运输带速度误差为±5%）；滚筒直径D=400mm;两班制，连续单向运转,载荷较平稳。

环境最高温度350C；小批量生产。

二、应完成的工作1.减速器装配图1张；2.零件工作图1张（从动轴）；3.设计说明书1份。

系主任：科室负责人：指导教师：前言这次设计是由封闭在刚性壳内所有内容的齿轮传动是一独立完整的机构。

通过这一次设计可以初步掌握一般简单机械的一套完整设计及方法，构成减速器的通用零部件.这次设计主要介绍了减速器的类型作用及构成等，全方位的运用所学过的知识。

如：机械制图,金属材料工艺学公差等已学过的理论知识.在实际生产中得以分析和解决。

减速器的一般类型有:圆柱齿轮减速器、圆锥齿轮减速器、齿轮-蜗杆减速器，轴装式减速器、组装式减速器、联体式减速器。

在这次设计中进一步培养了工程设计的独立能力，树立正确的设计思想，掌握常用的机械零件，机械传动装置和简单机械设计的方法和步骤,要求综合的考虑使用经济工艺性等方面的要求。

确定合理的设计方案。

目录♣一、电动机的设计 (6)1. 选择电动机 (6)2。

选择电动机容量 (6)3．计算总传动比并分配各级传动比 (7)4。

计算传动装置的运动和动力参数 (7)5。

电动机草图 (8)♣二、带传动的设计 (9)1. 确定计算功率 (9)2．确定V带型号 (9)3。

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==机械设计基础课程设计说明书篇一：《机械设计基础课程设计说明书》工程技术学院课程设计题目：专业：年级：学号：姓名：指导教师：日期：带式运输机传动装置的设计工业工程201X级云南农业大学工程技术学院目录摘要…………….…………………………………………………………….... 一、设计任务书…………….……………………………………………… 二、传动方案拟定（电动机设计步骤）…………….…………………… 三、电动机的选择……………………………………….……..…………. 四、传动装置的运动和动力参数计算……………………….…………… 五、高速级齿轮传动计算…………….………………………………..…. 六、低速级齿轮传动计算…………….………………………………..…. 七、齿轮传动参数表…………….………………………………..………. 八、轴的结构设计…………….………………………………..…………. 九、轴的校核计算…………….………………………………..…………. 十、滚动轴承的选择与计算…………….…………………………………. 十一、键联接选择及校核…………….………………………………..…….. 十二、联轴器的选择与校(来自:WwW. )核…………….………………………………..….. 十三、减速器附件的选择…………….…………………………………..…..十四、润滑与密封…………….………………………………. …………….. 十五、设计小结…………….………………………………. ……………...... 十六、参考文献……………………………………………………………….篇二：机械设计基础课程设计一级减速器设计说明书机械设计基础课程设计说明书设计题目：学院：专业：学号：学生姓名：指导教师：完成日期：机械设计基础课程设计机械设计课程计算内容一、传动方案拟定.................................................3 二、电动机的选择................................................4 三、确定传动装置总传动比及分配各级的传动比..........5 四、传动装置的运动和动力设计 (5)五、普通V带的设计.............................................6 六、齿轮传动的设计.............................................7 七、轴的设计......................................................9 八、滚动轴承的选择.............................................13 九、键连接的选择与校核.......................................14 十、轴连接器选择................................................15 十一、减速器箱体和附件的选择..............................15 十二、润滑与密封...................................................16 十三、设计小结...................................................16 十四、参考书目 (17)设计课题：机械设计基础课程设计设计一个带式输送机传动装置，已知带式输送机驱动卷筒的驱动功率，输送机在常温下连续单向工作，载荷平稳，环境有轻度粉尘，结构无特殊限制，工作现场有三相交流电源。

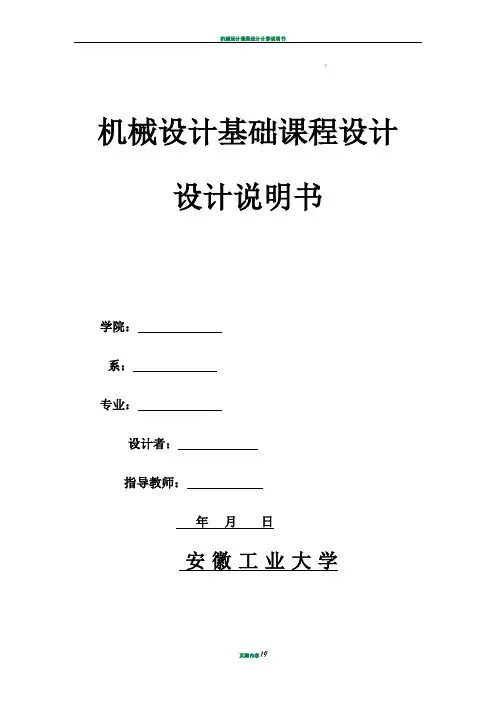

机械设计基础课程设计设计说明书学院：系：专业：设计者：指导教师：年月日安徽工业大学目录目录 (1)1.设计任务书 (2)2.电动机的选择计算 (3)3.传动装置高、低速轴的转速、转矩与效率计算·······························4.传动皮带和齿轮零件的设计计算··········································5.轴的设计计算···························································6.滚动轴承的选择与寿命计算···············································7.键联接的选择和验算·····················································8.联轴器的选择计算·······················································9.润滑与密封设计·····················································10.减速器箱体结构设计···················································参考文献·································································1.机械设计基础课程设计任务书课程设计题目：带式输送机的传动装置设计设计题号：姓名：学号：已知条件（见分配给每个学号的数据表）：1输送带工作拉力F= kN；2输送带工作速度：V= m/s；（允许输送带速度误差为±5%）；3滚筒直径D= mm；4滚筒效率ηw=0.96（包括滚筒轴承的效率损失）工作条件：见下表；设计工作量：①减速器装配图一张（A1号图幅，绘三视图。

机械设计基础课程设计计算说明书全文共3篇示例，供读者参考机械设计基础课程设计计算说明书1经过两周的奋战我们的课程设计终于完成，在这次课程设计中我学到得不仅是专业的知识，还有的是如何进行团队的合作，因为任何一个作品都不可能由单独某一个人来完成，它必然是团队成员的细致分工完成某一小部分，然后在将所有的部分紧密的结合起来，并认真调试它们之间的运动关系之后形成一个完美的作品。

这次课程设计，由于理论知识的不足，再加上平时没有什么设计经验，一开始的时候有些手忙脚乱，不知从何入手。

在设计过程中，我通过查阅大量有关资料，与同学交流经验和自学，并向老师请教等方式，使自己学到不少知识，也经历不少艰辛，但收获同样巨大。

在整个设计中我懂得许多东西，树立对自己工作能力的信心，相信会对今后的学习工作生活有非常重要的影响。

而且大大提高动手的.能力，使我充分体会到在创造过程中探索的艰难和成功时的喜悦虽然这个设计做的可能不太好，但是在设计过程中所学到的东西是这次课程设计的最大收获和财富，使我终身受益。

在这次课程设计中也使我们的同学关系更进一步，同学之间互相帮助，有什么不懂的大家在一起商量，听听不同的看法对我们更好的理解知识，所以在这里非常感谢帮助我的同学。

在这种相互协调合作的过程中，口角的斗争在所难免，关键是我们如何的处理遇到的分歧，而不是一味的计较和埋怨。

这不仅仅是在类似于这样的协调当中，生活中的很多事情都需要我们有这样的处理能力，面对分歧大家要消除误解，相互理解，增进解，达到谅解。

也许很多问题没有想象中的那么复杂，关键还是看我们的心态，那种处理和解决分歧的心态，因为我们的出发点都是一致的。

经过这次课程设计我们学到很多课本上没有的东西，它对我们今后的生活和工作都有很大的帮助，所以，这次的课程设计不仅仅有汗水和艰辛，更的是苦后的甘甜。

机械设计基础课程设计计算说明书2紧张而辛苦的两周课程设计结束了。

当我快要完成设计的时候感觉全身心舒畅，眼前豁然开朗。

机械设计基础课程设计说明书机械设计基础课程设计说明书机械设计基础课程设计说明书设计一个带式输送机传动装置，已知带式输送机驱动卷筒的驱动功率，输送机在常温下连续单向工作，载荷平稳，环境有轻度粉尘，结构无特殊限制，工作现场有三相交流电源。

原始数据：传送带卷筒转速nw(r/min)= 78r/min 减速器输出功率pw(kw)=3.2kw 使用年限Y（年）=6年设计任务要求：1，主要部件的总装配图纸一张 2， A1,典型零件的总做图纸2张3，设计说明书一份（20页左右）。

计算过程及计算说明：一，传动方案拟定。

设计单级圆柱齿轮减速器和一级带传动。

1，使用年限6年，工作为双班工作制，载荷平稳，环境有轻度粉尘。

２、原始数据：传送带卷筒转速nw(r/min)=78 r/min 减速器输出功率pw(kw)=3.2kw 使用年限Y（年）=6年方案拟定：1 采用Ｖ带传动与齿轮传动的组合，即可满足传动比要求，同时由于带传动具有良好的缓冲，吸振性能，适应大起动转矩工况要求，结构简单，成本低，使用维护方便。

1.电动机2.V带传动3.圆柱齿轮减速器4.连轴器5.滚筒二、运动参数和动力参数计算（1）电动机的选择1、电动机类型和结构的选择：选择Y系列三相异步电动机，此系列电动机属于一般用途的全封闭自扇冷电动机，其结构简单，工作可靠，价格低廉，维护方便，适用于不易燃，不易爆，无腐蚀性气体和无特殊要求的机械。

2. 、电动机容量选择：电动机所需工作功率为：式（1）：Ｐd＝ＰＷ／ηa ()由电动机至运输带的传动总效率为：η=η１×η２2×η３式中：η1、η2、η3、η4分别为带传动、轴承、齿轮传动。

η１=0.96 η２=0.99 η３=0.987η η总=0.91所以：电机所需的工作功率：Ｐd＝ＰＷ／ηa =3.2/0.91=3.52 kw 3.额定功率ped=5.5 . 查表二十章 20-14. 根据手册Ｐ７表１推荐的.传动比合理范围，取圆柱齿轮传动一级减速器传动比范围Ｉ’=3～６。

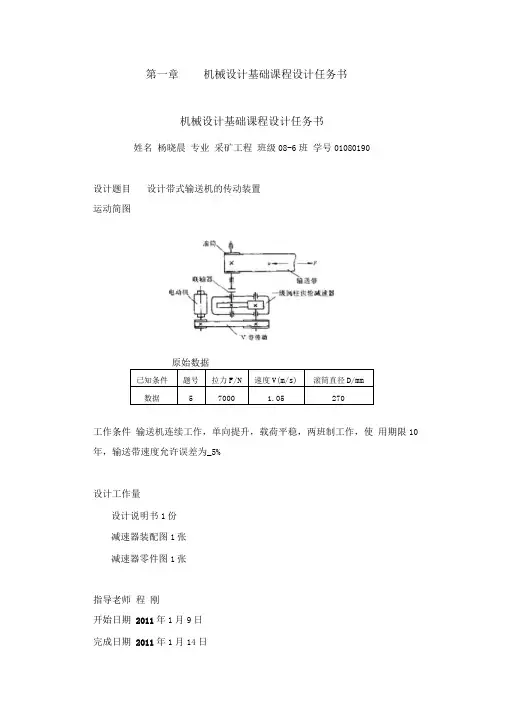

第一章机械设计基础课程设计任务书机械设计基础课程设计任务书姓名杨晓晨专业采矿工程班级08-6班学号01080190设计题目设计带式输送机的传动装置运动简图原始数据工作条件输送机连续工作，单向提升，载荷平稳，两班制工作，使用期限10年，输送带速度允许误差为_5%设计工作量设计说明书1份减速器装配图1张减速器零件图1张指导老师程刚开始日期2011年1月9日完成日期2011年1月14日第二章机械传动装置的总体设计传动装置的总体设计，主要是分析和拟定传动方案，选择电动机型号，计算总传动比和分配各级传动比，计算传动装置的运动和动力参数，为设计传动件和装配草图提供依据。

第一节分析和拟定传动方案本设计中，采用《机械设计基础课程设计任务书》中运动简图所示的传动方案。

第二节选择电动机电动机是最常用的原动机，具有结构简单、工作可靠、控制简单和维护容易等优点。

电动机的选择主要包括选择其类型和结构型式、容量（功率）和转速、确定具体型号。

1、选择电动机类型按工作要求和条件选取丫或YB系列一般用途的全封闭自扇冷鼠笼型三相异步电动机。

2、选择电动机容量工作机所需的功率F w V w 7 X103乂1.05P w KW = 7.82 KW1000 n w 1000 0.94其中带式输送机的效率w二0.94 （查《机械设计基础课程设计》表10-1 ）。

电动机的输出功率P wP 0n其中n为电动机至滚筒主动轴传动装置的总效率，包括V带传动、一对齿轮传动、两对滚动轴承及联轴器等的效率，n值计算如下：'I :】b * g *「* c由《机械设计基础课程设计》表10-1查得V带传动效率 b =0.96，—对齿轮传动的效率g =0.97，—对滚动球轴承传动效率，0.995，联轴器效率，因此c =0.98= 0.96 0.97 0.995 0.98 = 0.908所以P w 7.82P。

KW =8.65KWn 0.908根据P0选取电动机的额定功率P m使P m二1〜1.3 P^ 8.65 ~ 11.25 KW，并由《机械设计基础课程设计》表10-110查得电动机的额定功率为P m =11 KW。
