10千伏配网架空线路带电作业技能竞赛专业知识考试题库一、单项选择题1. 按《国家电网公司电力安全工作规程》的规定，进行10kV带电作业时绝缘操作杆最小有效绝缘长度为（ C ）m。

A.0.4B.0.6C.0.7D.0.92. 按《国家电网公司电力安全工作规程》规定，在10kV 线路上进行带电作业时，带电体上作业人员与周围接地体之间应保持的最小安全距离不得小于（ A ）m。

A.0.4；B.0.6；C.0.7；D.0.93. 按《国家电网公司电力安全工作规程》的规定，进行 10kV 带电作业相间最小安全距离为（ B ）m。

A.0.4B.0.6C.0.7D.0.94. 工频交流电流的人体生理感知电流阀值为（ C ）mA。

A.100B.10C.1D.0.15. 带电作业中，人体体表裸露处的局部场强的电场感知水平为（ D ）kV/m。

A.340B.440C.140D.2406.IEC 对交流电流下人体生理效应的推荐意见中，持续时间 1 秒钟内通过人体危及生命安全的最小电流是（ C ）。

A.4AB.35mAC.50mAD.70μA7. 配电线路带电作业中，作业人员的安全防护重点是（ B ）。

A. 空间电场B. 短路电流C. 静电电击D. 线路噪声8. 带电作业中，（ D ）被认为是电击引起死亡的主要原因。

A.刺痛B.电流灼伤C.肌肉痉挛D.心室纤维性颤动9. 一般来说，女性对稳态电击产生生理反应较男性更为（ A ）。

A. 敏感；B. 迟钝；C. 一样；D. 无法判断。

10. 带电拆除绝缘子绑扎线时应边拆边卷，绑扎线的展放长度不得大于（ A ） m。

A.0.1B.0.2C.0.3D.0.411. 带电断、接引线时，为保证引线与周围不同电位设备保持足够的安全距离，可采用（ B ）防止引线摆动。

A. 绝缘操作杆；B. 绝缘锁杆；C. 绝缘扎线剪；D. 绝缘三齿扒。

12. 带电更换直线杆针式绝缘子作业时，不能用于固定导线的工具是（ C ）。

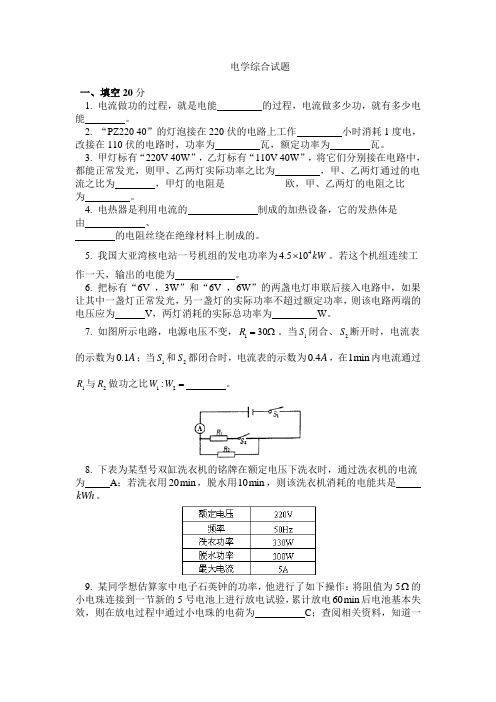

电学综合试题一、填空20分1. 电流做功的过程，就是电能 的过程，电流做多少功，就有多少电能 。

2. “PZ220 40”的灯泡接在220伏的电路上工作 小时消耗1度电，改接在110伏的电路时，功率为 瓦，额定功率为 瓦。

3. 甲灯标有“220V 40W ”，乙灯标有“110V 40W ”，将它们分别接在电路中，都能正常发光，则甲、乙两灯实际功率之比为 ，甲、乙两灯通过的电流之比为 ，甲灯的电阻是____________欧，甲、乙两灯的电阻之比为 。

4. 电热器是利用电流的 制成的加热设备，它的发热体是由 、的电阻丝绕在绝缘材料上制成的。

5. 我国大亚湾核电站一号机组的发电功率为44.510kW ⨯。

若这个机组连续工作一天，输出的电能为 。

6. 把标有“6V ，3W ”和“6V ，6W ”的两盏电灯串联后接入电路中，如果让其中一盏灯正常发光，另一盏灯的实际功率不超过额定功率，则该电路两端的电压应为 V ，两灯消耗的实际总功率为 W 。

7. 如图所示电路，电源电压不变，130R =Ω。

当1S 闭合、2S 断开时，电流表的示数为0.1A ；当1S 和2S 都闭合时，电流表的示数为0.4A ，在1min 内电流通过1R 与2R 做功之比12:W W = 。

8. 下表为某型号双缸洗衣机的铭牌在额定电压下洗衣时，通过洗衣机的电流为 A ；若洗衣用20min ，脱水用10min ，则该洗衣机消耗的电能共是 k W h 。

9. 某同学想估算家中电子石英钟的功率，他进行了如下操作：将阻值为5Ω的小电珠连接到一节新的5号电池上进行放电试验，累计放电60min 后电池基本失效，则在放电过程中通过小电珠的电荷为 C ；查阅相关资料，知道一节新的同种电池可使家中电子石英钟工作约300天，则该电子石英钟的功率为 W 。

（设电池在工作过程中电压保持1.5V 不变）10. 甲、乙两个用电器并联在电路中，它们的电阻之比为:1:3R R =乙甲，则通过它们的电流之比:I I =乙甲 ，它们的电功率之比:P P=乙甲 。

精选电学试题一．电流、电压、电阻一、选择题．下列说法正确的是 [ ]．短导线的电阻比长导线的电阻小．粗导线的电阻比细导线的电阻小．铜导线的电阻比铁导线的电阻小．同种材料长度相等，粗导线的电阻比细导线的电阻小．两条粗细相同的镍铬合金电阻线，长度分别为米和米，℃时它们的电阻之比为：，当温度上升到℃，它们的电阻之比是（横截面积变化不计）［］．大于：．等于：．小于：．等于：．下列说法中正确的是［］．铁导线的电阻一定比铜导线的电阻大．同种材料的导线，若长度相同，则细的导线电阻大．长度相同的两根导线，细的导线电阻一定大．粗细相同的两根导线，长的导线电阻一定大．有关导体电阻的说法，正确的是［］．粗细相同的两根导线，长度大的，电阻一定大．长度相同的两根导线，横截面积小的，电阻一定大．同种材料制成的长短相同的两根导线，横截面积小的，电阻一．铝导线的电阻一定比铜导线的电阻大．将图的变阻器接入电路中，当滑片向左移动时，要使电阻减少，下列哪种接法正确［］．和．和．和．和．如图所示的滑动变阻器正确接入电路的两个接线柱可以是［］．和．和．和．和．图，、、、中所示的为滑线变阻器的结构和连入电路情况示意图，当滑片向右滑动时，连入电路的电阻变小的为［］．如果将图中滑线变阻器的、二接线接在电路中的间，为使电压表读数变小，问触头应该：［］．向左滑动．向右滑动．向左、向右均可以．无法实现．如图所示，为一电阻箱结构示意图，下面关于此电阻箱接入电路电阻值大小的说法正确的是［］．只拔出铜塞、，接入电路电阻为欧姆．只拔出铜塞、，接入电路电阻为欧姆．要使接入电路电阻为欧姆，只有拔出铜塞、才行．将铜塞、、、全拔出，接入电路的电阻最小．图为电阻箱结构示意图，要使连入电路的电阻为欧姆，应将铜塞插入插孔的是［］．和．和．和．和．决定导体电阻大小的因素是［］．加在导体两端的电压．通过导体的电流强度．导体的电功率．导体的材料、长度、横截面积．用伏特表、安培表测量电阻实验中，在连接电路时，下列注意事项中，其中不必要的一点是［］．连入变阻器时，应使滑片位于变阻器值最大的位置．电键、安培表应接在靠近电源电流流出的一端．连入电键时，应先将电键打开．伏特表应与待测电阻并联，安培表应与待测量电阻串联，并使它们的“”接线柱，靠近电源的“”极一端．在图所示的电路中，有可能造成电源和安培表都损坏的是［］．如图所示，、、表示的是伏特表或安培表，当、都闭合时，下列正确说法是［］．、、都是安培表．、、都是伏特表．、是安培表，而是伏特表．、是伏特表，而是安培表．某同学做实验时，如图连接电路，闭合电键后，灯泡正常发光，但安培表指针不动，伏特表读数正常，那么有可能是［］．安培表已被烧坏，致使电路不通．安培表完好，但未与导线接牢．灯的灯座接线处短路．安培表接线处碰线（安培表被短路）．图，电键合上，电灯、都不亮，伏特表示数为伏特，出现此现象的原因是［］．短路，断路．断路，短路．、都断路．、都短路．要使合上电键，小灯泡、都发光，那么，下列图中错误的是［］二、填空题．如图所示的导线，处导线的直径大于处导线的直径，那么通过处和处电流强度的关系（填大于、小于或等于）。

电工电子学模拟试题11、在图1所示电路中，当开关S闭合时，A点电位V A＝（）V；当开关断开时A点电位V A＝（）V。

分析：电路如图1所示，A点的电位与B点电位相同，则当开关闭合时A点的电位为0；当开关断开时，整个电路处于开路状态，两个电阻上没有电流，所示A点的电位为－6V。

答案：0 －62、在图2所示电路中，开路电压U ab＝（）V。

分析：原电路中2A电流源与5V电压源并联，则原电路可等效为如图2所示的电路，而电路处于开路状态，则U ab=5V。

答案：53、在图3所示电路中，若电流表A1、A2、A3的读数均为5A，则电流表A0的读数为（）A。

分析：画出电路中各元件电压电流的相量图如图3所示，同时已知I L=I C，则，因此电流表A0的读数为5A。

答案：54、一对称三相电路，Y形连接，若相电压V，线电流A，则三相电路的=（）。

分析：关于Y形连接的三相电路，相线电流相等，且相电压与相电流的夹角为，因此＝。

答案：5、在图4所示电路中，在换路前电路已经处于稳固状态，当t＝0时，开关闭合，则u c的初始值u c(0+)＝（）V。

答案：0二、单项选择（每题2分，共12分）1、电路如图所示，参数选择合理，若要满足振荡的相应条件，其正确的接法是（）。

A. 1与3相接，2与4相接B. 1与4相接，2与3相接C. 1与3相接，2与5相接答案：A2、两个完全相同的交流铁心线圈，分别工作在电压相同而频率不一致 ( f 1> f 2) 的两电源下，如今线圈的磁通Φ1与Φ2关系是（）。

A. Φ1> Φ2B.Φ1<Φ2C.Φ1= Φ2分析：由U=4.44f NΦm得当电源电压不变，频率满足f 1> f 2时，线圈的磁通Φ1＜Φ2。

答案：B3、某理想变压器的变比K = 10，其副边负载的电阻R L= 8 Ω。

若将此负载电阻折算到原边，其阻值为（）。

A. 80 ΩB. 800 ΩC. 0.8 Ω分析：根据＝R L＝800Ω。

电学综合 一、选择题 1．图6—5是几位同学画出的电压表连接方法的电路图，你认为正确的是( )2．王新同学有两个电阻R 1和R 2，已知R 1=3R 2，他将这两个电阻串联起来接入电路中，用电压表测出R 2两端的电压为6 V ，则R 1两端的电压为( ) A ．2 V B ．6 V C ．12 V D ．18 V 3．两根电阻丝的电阻分别为2欧和16欧，将它们接在同一电源两端，则通过它们的电流之比为( ) A ．1∶1 B ．1∶8 C ．1∶32 D ．8∶1 4．两电阻R 1和R 2接在各自电路中，当U 1∶U 2=2∶1，I 1∶I 2=4∶1时，两电阻R 1、R 2阻值之比等于 ( ) A ．1∶2 B ．2∶1 C ．8∶1 D ．1∶8 5．如图所示电路中，电源电压保持不变，当开关S 闭合，滑动变阻器的滑片P 向右移动时，电表的示数变化情况是( ) A ．电流表示数增大，电压表示数增大B ．电流表示数减小，电压表示数增大C ．电流表示数不变，电压表示数不变D ．电流表示数减小，电压表示数不变 6．在一段电阻不变的导体两端加20V 电压时，通过的电流为1A ；现在把该导体两端的电压变为5V ，则此时通过该导体的电流和它的电阻分别为（ ） A ．0.25A 、20Ω B ．1A 、20Ω C ．0.4A 、10Ω D ．1A 、10Ω7．超导是指电阻为零的现象，目前我们只发现某些物质在温度降到足够低时，才出现超导现象。

如果我们研制出了常温下的超导材料，你认为它最适合制作( )Ａ．输电导线 Ｂ．电炉丝 Ｃ．白炽灯丝 Ｄ．保险丝 8、甲、乙两个用电器，甲的电功率比乙大，则说明……………………………………… ( ) A 、甲用电器电流做的功比乙多 B 、甲用电器电流做功的时间比乙短C 、甲用电器电流做功比乙快D 、甲用电器电流做功用的时间一定比乙长9、各种不同的用电器各不相同，功率为200W 的用电器可能是…………………………… ( ) A 、空调 B 、吸尘器 C 、电子计算机 D 、学生计算器10、下列生活中的用电器通电时不希望它发热的是…………………………………………… ( )A.电炉 B 、电熨斗 C 、电风扇 D 、电饭锅12.更换和检修用电设备时，最好的安全措施是………………………………………………… ( ) A.站在凳子上操作 B 、切断电源 C.戴上皮手套操作 D 、趁停电时操作 13.一只电能表上标明“220 V 3A ”字样，此电能表最多可接“220V 60W ”的电灯数是 ( ) A 、5盏 B 、11盏 C 、22盏 D 、25盏14、某家庭电路上接有一台100W 的电冰箱和两盏40W 的日光灯，现要再使用一个20W 的台灯，每当把台灯的插头插进插座时，电路里额定电流为1A 的保险丝就熔断，发生这种现象的原因可能是 ( ) A 、用电器的总功率太大 B 、电冰箱电路时断时通 C 、日光灯管损坏 D 、台灯的插头内部有短路 15、把一个“36V 40W ”的灯泡接入某电路时，测得通过它的电流为1A ，则此灯泡的实际功率为 （ ）A 、大于40WB 、等于40WC 、等于36WD 、小于36W 16、有三盏白炽灯，甲标有“PZ220-15”，乙标有“PZ220-40”，丙标有“PZ220-100”，将它们接在家庭电路中，正常工作时灯丝中电流最大的是………………………………………………… ( )A 、甲灯B 、乙灯C 、丙灯D 、一样大17、根据欧姆定律可导出公式R=U/I,依此可测定导体的电阻,下列说法中正确的 （ ） A 、导体的电阻与导体两端的电压成正比B 、导体的电阻与本身的材料和属性有关,与电压、电流无关C 、导体的电阻既与导体两端的电压成正比,又与导体中的电流成反比D 、导体的电阻与导体中的电流成反比 18、如图所示的电路中,电源电压不变,开关闭合后,若滑动变阻器的滑片P 向右端移动,则 （ ） A 、电压表的示数和电流表的示数都增大B 、电压表的示数和电流表的示数都减小C 、电流表的示数减小,电压表的示数增大D 、电流表的示数增大,电压表的示数减小19、关于电流表和电压表的使用,下列说法错误的是 ( )A 、如不能估计被测电压、电流的大小,可取电表的任意两个接线柱进行试触B 、电压表可直接测量电源电压,而电流表不能直接接在电源两极间C 、测量前都必须选择合适的量程D 、都必须使电流从“+”接线柱流进电表,从“-”接线柱流出 20、如图所示的电路中，小灯泡L 恰能正常发光、若电源电压U 保持不变，当开关S 闭合时，则( )．A 、灯变亮，电流表读数变大六、实验,探究题（23题、每空2 分，作图4分共8分。

电学练习题一、选择题1、关于高斯定理的理解有下面几种说法，其中正确的是：（A）如果高斯面上E处处为零，则该面内必无电荷。

（B）如果高斯面内无电荷，则高斯面上E处处为零。

（C）如果高斯面上E处处不为零，则高斯面内必有电荷。

（D）如果高斯面内有净电荷，则通过高斯面的电通量必不为零。

（E）高斯定理仅适用于具有高度对称性的电场。

[ ]2、在点电荷q的电场中，选取以q为中心、R为半径的球面上一点P处作电势零点，则与点电荷q距离为r的P’点的电势为[ ])11(4)()(4)()11(4)(;4)(rRqDRrqCRrqBrqA---πεπεπεπε3、真空中有一电量为Q的点电荷，在与它相距为r的a点处有一试验电荷q，现使试验电荷q从a点沿半圆弧轨道运动到b点，如图所示。

则电场力做功为[ ])(4)(24)(24)(2222DrrQqCrrQqBrrQqAππεπεππε4、一空气平行板电容器，充电后把电源断开，这时电容器中储存的能量为W。

然后在两极板之间充满相对电容率为rε的各向同性均匀电介质，则该电容器中储存的能量为：)()1()()()(WWDWWCWWBWWArrr=-===εεε[ ]5、有四个等量点电荷在OXY平面上的四种不同组态，所有点电荷均与原点等距。

设无限远处电势为零，则原点O处电场强度和电势均为零的组态是[ ]6、如图所示，直线MN 长为2 l ，弧OCD 是以N 点为中心，l 为半径的半圆弧，N 点有正电荷+q ，M 点有负电荷-q ，今将一试验电荷0q +从O 点出发沿路径OCDP 移到无限远处，设无限远处电势为零，则做功 [ ](A) A< 0 且为有限常量。

（B ）A> 0 且为有限常量。

(C) A = ∞ （D ） A = 07、用力F 把电容器中的电介质板拉出，在图(a)和图(b)的两种情况下，电容器中储存的静电能量将 [ ]（A ） 都增加。

(B)都减少。

(C)(a)增加，(b)减少。

一、填空题1、选择交流绕组节距时，主要考虑同时削弱5次和7次谐波电动势，故通常采y1=＿＿＿＿＿＿。

2、一台隐极同步发电机，其功率角θ=250，则其过载能力K M=＿＿＿。

3、一台隐极同步发电机并联于无穷大电网，额定负载时功率角θ=200，现因外线发生故障，电网电压降为60%*UN ，为使角θ保持在小于250范围内，应加大励磁，使E*为：E*/E＿＿＿＿＿＿＿。

4、在三相对称系统中，三相绕组产生的7次谐波合成磁势转速为基波的＿＿＿，其转向与基波＿＿＿＿＿＿，产生的三次合成磁势谐波的幅值为＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。

5、一台隐极同步发电机其同步电抗Xt *=1.1，其负载为纯电感负载Xl*=0.9,则此时电枢反应的性质为：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。

6、与直流电机不同，由E与U的大小关系无法判定同步电机的运行方式，＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿是同步电机运行方式的判据。

7、当同步电机电枢绕组匝数增加时，同步电抗值将＿＿＿＿＿＿＿＿＿＿＿。

8、分布系数的物理意义是：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。

二、选择题1. 三角形联结的三相对称绕组外加三相对称电流，若绕组内部有一相断线，则三相合成基波磁势的性质为：（）A 圆形旋转磁场B 椭圆形旋转磁场C 脉振磁场D 无法确定2.将同步发电机原动机的输入功率增加时，如下说法正确的是：( )A 无功功率不变B 有功功率不变C θ角增大D θ角减小3.绕线式感应电动机转子回路串电阻起动时，其特点为： ( )A Ist ↑, Tst ↓B Ist ↑, Tst ↑C Ist ↓, Tst ↑D Ist ↓, Tst ↓4.一台凸极同步发电机，空载电动势标么值E*=1.25, 其电压调整率ΔU%为：( )A 12.5%B 25%C 30%D 1.25%5.某感应电动机额定转速为nN=1470r/min, 该电机的极对数及额定转差率分别为：( )A 2 ,0.03B 2 ,0.02C 4 ,0.04D 4,0.037.在两相对称绕组中分别通入i1=Imsinwt,i2=Imsin(wt+900)，则此时产生的磁本A 圆形旋转磁场B 椭圆形旋转磁场 ( )C 脉振磁场D 无法确定8.一台隐极同步发电机，功率角θ=300，则其过载能力KM为 ( )A 0.5B 2C 3D 49.凸极同步发电机中，Xd、Xq的关系为：（）A. Xd不饱和>Xq B. Xd不饱和<Xq C. Xd不饱和=Xq D.看具体情况而定10.感应电动机运行时，定子电流的频率为f1,转差率为s,则转子电流的频率为：（）A f1 B f1/s C sf1D （1- s）f111.某感应电动机额定转速为nN=980r/min, 该电机的极对数及额定转差率分别为：（）A 6 , 0.03B 3 , 0.02C 3 , 0.04D 4, 0.0312.一台50HZ、380V感应电动机，若运行于60HZ、380V电网上，当输出功率保持不变时，则同步转速及电机实际转速将：（）A 增大 ,减小B 增大 ,增大 C减小,减小 D减小, 增大13.定子Y接三相绕组接至三相电源，当有一相断线时，合成磁势为：( )A 圆形旋转磁场B 椭圆形旋转磁场C 脉振磁场D 无法确定14．下图为同步发电机的外特性曲线，则正确的是 ( )2A 1为感性负载， 2为容性负载B 1为容性负载， 2为感性负载C 由图无法判定其负载的性质D 1、2均为感性负载三、简答题1.三相感应电动机的调速方法有哪些？2.简述同步发电机理想并联运行条件及其投入并联运行的方法。

电学复习试卷（1）一． 基本题目1.如右图所示，电源电压为3V ，闭合开关，电压表示数为2V ，则（ ）A.灯泡L1两端电压为2VB.灯泡L2两端电压为2VC.灯泡L1两端电压为3VD.灯泡L2两端电压为1V2.毛皮摩擦的橡胶棒带____________（选填“正电”或“负电”），橡胶棒在这个过程中____________（选填“得到”或“失去”）电子。

3. 6 V 的电压要_____ 节干电池_____ 联。

人体安全电压一般不高于_____ v ，我国家庭电路的电压是_____ v 。

4．甲、乙、丙、丁四轻质小球的作用情况如下图所示，若丙带正电，则甲带 乙5.如右图甲是一个玩具车的控制电路，保护电阻R 为4Ω。

闭合开关S后，两电压表的示数指在同一刻度线上（图乙），则流过电阻的电流为____A ，电动机两端的电压为 V 。

6.一个导体两端加 4 V 电压时，通过它的电流强度为0.8 A ，则该电阻阻值是_______Ω。

当把它两端电压变为6 V 时，通过它的电流为_______A 。

它两端电压为0V 时，它的电阻为_______Ω 。

7. 电阻R R 1224==欧，欧，将它们串联在一个电源上，通过它们的电流I I 12：= ______；它们两端的电压U U 12：=______；它们功率P1：P2=________。

若将它们并联在一个电源上，通过它们的电流I I 12：=________；它们两端的电压U U 12：=__________。

它们功率P1：P2=________。

8.右图是关于电阻A 、B 的I －U 图像。

由图可知，电阻值较大的电阻是________Ω。

若将A 、B 两电阻并联后接在电压为2V 的电源两端，则并联电路干路中的电流是____A 。

8、如图9的电路中，R 1∶R 2＝3∶5，那么通过R 1和R 2的电流之比I 1∶I 2＝__________，电压表○V1和○V2的示数之比U 1∶U 2＝_____________。

R1R R3R2abS105---13年黄高预录分类训练题 （2）1、（12分：（1）、（2）小题各6分）利用两个并联电阻中的电流与电阻成反比的原理可以测量未知电阻的阻值。

图10所示的电路图为测量电阻的电路。

R X 为待测电阻，R 的阻值已知，R ′保护电阻，阻值未知。

电源E 的电压未知，S 1、S 2均为单刀双掷开关。

A 为电流表。

（1）按图10的电路，在图9的实物图上连线（注意：连线不能交叉）（2）测量R X 的步骤：将S 2向d 闭合，S 1向_____闭合，记下电流表读数I 1，再将S 2向C 闭合，S 1向_____闭合，记下电流表读数I 2。

计算公式R X =_________________。

2、如图所示电路图是用来测R X 的阻值。

S 1为双刀双掷开关，S 2为单刀单掷开关，R 3为保护电阻，R X 为待测电阻，R 2为滑动变阻器。

（1）根据电路图连接实物图（2）实验步骤：①闭合S 2，开关S 1接a ，调节滑动变阻器R 2，使电流表示数恰为0.15A 。

②保持R 2不变，开关S 1接b ，调节变阻箱，使电流表示数仍为0.15A ，变阻箱示数如图所示，其示数为 Ω ③则电阻RX 电阻为 Ω3、用实验测定额定电压为3V 的小灯泡的额定功率，可以选用的实验器材有：①电压表V 1，量程为3V ；②电压表V 2，量程为15V ；③电压为3V 的电源；④电压为6V 的电源；⑤一个定值电阻R 0（R 0＜10Ω）；⑥额定电压为3V 的灯泡（10Ω＜R 灯＜20Ω）；⑦滑动变阻器R （R =20Ω）；⑧一只单刀双掷开关和足够的导线。

（1）完成实验应选用的器材是：______________________（填序号即可）；（2）用选用的器材设计一个电路，使电路连接好后不再改变各元件的连接就能测出灯泡的额定功率，请把电路图画在方框内。

（3）主要实验步骤和需要测定的物理量是：_________________________________________________； （4）灯泡的额定功率的表达式是___________________。
