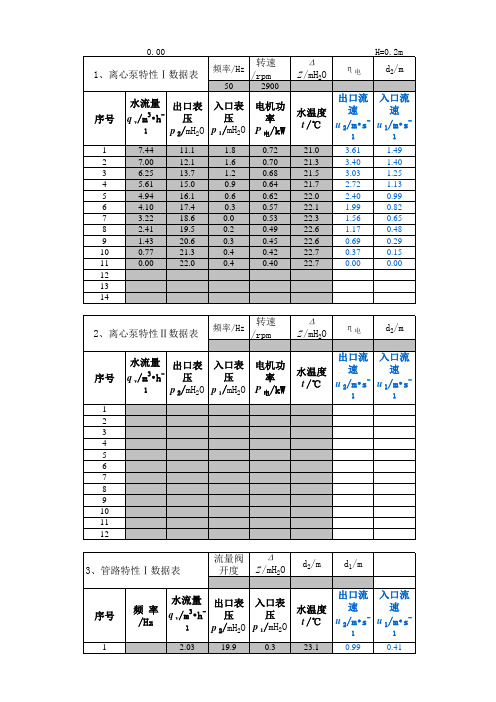

离心泵数据表

（2）实验数据处理及相关分析结果表3 频率为50Hz 时离心泵的相关数据处理表1. 下面为Q Q N Q H ~,~,~ 之间的关系图由图可知：在频率一定的情况下，扬程随流量的增大而减小;频率一定，轴功率随流量的增大而增大;在转速（频率）一定的情况下，水的流量在5.5-6.5之间时，泵的效率出现最大值（约为0.32）.表4 阀门开度不变时改变电机频率4根据上表作出管路特性曲线由上图分析可知：阀门开度一定时，改变泵的频率，扬程随流量的增大而增大。

下面是赠送的励志散文欣赏，不需要的朋友下载后可以编辑删除！！上面才是您需要的正文。

十年前，她怀揣着美梦来到这个陌生的城市。

十年后，她的梦想实现了一半，却依然无法融入这个城市。

作为十年后异乡的陌生人，她将何去何从？笔记本的字迹已经模糊的看不清了，我还是会去翻来覆去的看，依然沉溺在当年那些羁绊的年华。

曾经的我们是那么的无理取闹，那么的放荡不羁，那么的无法无天，那么轻易的就可以抛却所有去为了某些事情而孤注一掷。

而后来，时光荏苒，我们各自离开，然后散落天涯。

如今，年年念念，我们只能靠回忆去弥补那一程一路走来落下的再也拾不起的青春之歌。

从小，她就羡慕那些能够到大城市生活的同村女生。

过年的时候，那些女生衣着光鲜地带着各种她从来没有见过的精致东西回村里，让她目不转睛地盯着。

其中有一个女孩是她的闺蜜，她时常听这个女孩说起城市的生活，那里很繁华，到处都是高楼大厦，大家衣着体面……这一切都是她无法想像的画面，但是她知道一定是一个和村子截然不同的地方。

她梦想着有一天能够像这个闺蜜一样走出村子，成为一个体面的城市人。

在她十八岁那年，她不顾父母的反对，依然跟随闺蜜来到了她梦想中的天堂。

尽管在路途中她还在为父母要和她断绝关系的话感到难过，但是在她亲眼目睹城市的繁华之后，她决心要赚很多钱，把父母接到城市，让父母知道她的选择是正确的。

可是很快，她就发现真实的情况和她想象的完全不一样。

闺蜜的光鲜生活只是表面，实则也没有多少钱，依赖于一个纨绔子弟，而非一份正当的工作。

实验四 离心泵特性曲线的测定一． 实验目的1.熟悉离心泵的构造和操作；2.掌握离心泵在一定转速下特性曲线的测定方法。

二． 基本原理离心泵的主要性能参数有流量Q 、压头H 、效率η和轴功率N 。

在一定转速下，离心泵的输液能力（流量）可以通过调节出口阀门使之从零至最大值间变化。

而且，当其流量变化时，泵的压头、功率及效率也随之变化。

因此，要正确选择和使用离心泵，就必须掌握流量变化时，其压头、效率和功率的变化规律，即查明离心泵的特性曲线。

用实验方法测出某离心泵在一定转速下的Q 、H 、N 、η，并做出H-Q 、N-Q 、η-Q 曲线，称为该离心泵的特性曲线。

1. 流量Q 的测定泵的流量可以用容积法或标准流量计测量。

本实验采用涡轮流量计测量离心泵的流量。

涡轮流量计显示表显示的是瞬时流量值，单位是升/秒。

2. 泵的压头H 的测定离心泵的压头是指泵对单位重量流体所提供的有效能量，单位为m 。

在进口真空表和出口压力表两测压点截面间列伯努利方程，忽略阻力损失，两测压点处管径一致时，有：)(H 1212Z Z gp g p -+-=ρρ m若两侧压表头在同一水平处，上式变为：gp p H ρ12-=m （4—1）式中：p2---离心泵的出口压力表示值，Pa ； -p1--离心泵的入口真空表示值，Pa ； ρ---离心泵输送液体的密度，kg/m3。

3. 轴功率N 的测定离心泵的轴功率是泵轴所需的功率，也是电机传给泵轴的功率。

本实验装置采用马达-天平测功器测定此轴功率。

马达-天平测功器是水泵实验常用的测功方法之一，其有准确和使用可靠的优点。

它是在拖动泵的交流电动机外壳（定子）两端加装轴承，使外壳能自由转动。

外壳连有测功臂和平衡锤，后者用以调整零位。

当电动机带动水泵运转时，由于反作用力的作用会使外壳反方向旋转；此反向力矩相同。

如果在测功臂上加上适当的砝码，即可保持外壳不转动。

此时所加砝码重量乘以测功臂长度，就是电动机输出的转矩，即电动机输出的功率为：7.97310006081.92N PLn PLn =⨯⨯=π kW （4-2）式中：P---测功臂上所加砝码的数量，kg ； L---测功臂长度，m ；本装置L=0.4869m; n---转速，转/分。

寰球辽宁公司
本表数据未经中国寰球工程公司辽宁分公司书面允许不得扩散至第三方。

寰球辽宁公司
1
2 ○
寰球辽宁公司
1
2 缸体
本表数据未经中国寰球工程公司辽宁分公司书面允许不得扩散至第三方。

寰球辽宁公司
1
2 ●
寰球辽宁公司
1
2 ●
寰球辽宁公司
1
2 ●
寰球辽宁公司
1
2 ○
寰球辽宁公司
1
2 ●
寰球辽宁公司
1
2 ○
寰球辽宁公司
1
2 缸体
本表数据未经中国寰球工程公司辽宁分公司书面允许不得扩散至第三方。

寰球辽宁公司
1
2 ●
寰球辽宁公司
1
2 ○
寰球辽宁公司
1
2 ○
寰球辽宁公司
1
2 ●
寰球辽宁公司
1
2 ○
寰球辽宁公司
1
2 缸体
寰球辽宁公司
1
2 缸体
寰球辽宁公司
1
2 缸体。

实验数据处理1.原始数据记录⑴装置参数：离心泵型号：MS60 /0.55SSC 转速：2850 r/min 额定流量：60 L/min额定功率：0.55 kw 额定扬程：19.5 m 泵进出口测压点高度差: 12.10 cm⑵水的相关参数: t = 28.1 o C，ρ= 995.7 kg*m-3，μ= 0.9579*10-3 Pa*s。

重力加速度g = 9.81 m/s2⑵原始数据记录表 1 原始数据记录表序号流量q v（L/h）泵进口压力(kpa)泵出口压力(Mpa)电动机功率N电(kW)泵转速n(r/min)1 600 -0.2 0.243 0.227 29402 800 -0.2 0.240 0.240 29403 1000 -0.2 0.238 0.245 29204 1200 -0.2 0.236 0.255 29405 1400 -0.2 0.231 0.274 29406 1600 -0.7 0.234 0.260 29207 1800 -0.4 0.229 0.279 29208 2000 -0.9 0.227 0.289 29209 2200 -0.8 0.224 0.297 290010 2400 -1.1 0.221 0.305 292011 2600 -1.1 0.218 0.314 290012 2800 -1.5 0.219 0.321 290013 3000 -1.8 0.211 0.311 290014 3200 -1.7 0.209 0.339 290015 3400 -2.1 0.204 0.344 288016 3600 -2.3 0.200 0.353 288017 3800 -2.7 0.196 0.361 288018 4000 -2.3 0.193 0.368 288019 4200 -3.1 0.188 0.378 288020 4400 -3.3 0.184 0.381 288021 4600 -3.7 0.179 0.389 288022 4800 -3.9 0.175 0.396 288023 5000 -3.7 0.169 0.403 288024 5200 -4.1 0.170 0.400 286025 5400 -4.4 0.164 0.408 286026 5600 -4.9 0.157 0.415 286027 5800 -5.1 0.154 0.419 284028 6000 -5.8 0.142 0.428 28402.数据分析及处理以q v = 600 L/h（即第一组数据）为例，计算过程如下：单位换算：600 L/h = 600/1000/3600 m3/s = 1.67*10-4 m3/s, 12.1 cm = 0.121 m,根据基本原理部分的公式，在校核转速后，计算各流量下的泵扬程、轴功率和效率①由式q v’ / q v= n’/n可得:q v’= n’/n*q v = (2940/2850*1.67*10-4) m3/s = 1.72*10-4 m3/s②扬程H = H0 + (p2 –p1)/（ρg）= 0.121+( 0.243*1000000+0.2*1000)/(9.81*995.7) = 25.02 m由式H’ / H = (n’/n)2可得:H’ = (n’/n)* H = [(2850/2940)2*23.26] m = 23.51 m③轴功率N = N电*0.95 = (0.227*0.95) = 0.216 kw由式N’ / N = (n’/n)3可得:N’= (n’/n)3*N = [(2850/2940)3*0.216] kw = 0.196 kwη= (q v Hρg/N) *100% = (1.67*10-4*25.02*995.7*9.81/0.216/1000)*100% = 18.93% η’ = (q v’H’ρg/N’) = (1.72*10-4*23.51*995.7*9.81/0.196/1000)*100% = 20.11%按此方法，对后面几组数据实施同样的计算，列出表格如下：表2 离心泵特性曲线数据处理表序号q v×10-4（m3/s)q v’×10-4（m3/s)H（m）H’（m）N（kW）N’（kW）η/% η/’%1 1.67 1.62 25.02 23.51 0.216 0.196 18.93 20.112 2.22 2.15 24.71 23.22 0.228 0.208 17.68 18.783 2.78 2.71 24.51 23.35 0.233 0.216 17.18 18.124 3.33 3.23 24.30 22.84 0.242 0.221 16.36 17.395 3.89 3.77 23.79 22.36 0.260 0.237 14.91 15.846 4.44 4.34 24.15 23.00 0.247 0.230 15.95 16.837 5.00 4.88 23.61 22.49 0.265 0.246 14.53 15.338 5.56 5.42 23.45 22.34 0.275 0.255 13.93 14.709 6.11 6.01 23.14 22.34 0.282 0.268 13.38 14.0210 6.67 6.51 22.86 21.78 0.290 0.269 12.87 13.5811 7.22 7.10 22.55 21.78 0.298 0.283 12.33 12.9212 7.78 7.64 22.70 21.92 0.305 0.289 12.14 12.7213 8.33 8.19 21.91 21.16 0.295 0.280 12.10 12.6814 8.89 8.74 21.69 20.95 0.322 0.306 10.99 11.5115 9.44 9.35 21.22 20.78 0.327 0.317 10.59 11.0216 10.00 9.90 20.83 20.40 0.335 0.325 10.13 10.5517 10.56 10.45 20.46 20.04 0.343 0.332 9.73 10.1318 11.11 11.00 20.12 19.70 0.350 0.339 9.39 9.7719 11.67 11.55 19.69 19.28 0.359 0.348 8.94 9.3120 12.22 12.09 19.30 18.90 0.362 0.351 8.70 9.0521 12.78 12.64 18.83 18.44 0.370 0.358 8.31 8.6522 13.33 13.19 18.44 18.05 0.376 0.365 7.99 8.3223 13.89 13.74 17.80 17.43 0.383 0.371 7.58 7.8924 14.44 14.39 17.94 17.82 0.380 0.376 7.70 7.9625 15.00 14.95 17.36 17.24 0.388 0.384 7.31 7.5526 15.56 15.50 16.70 16.58 0.394 0.390 6.91 7.1427 16.11 16.17 16.41 16.52 0.398 0.402 6.72 6.9028 16.67 16.73 15.25 15.36 0.407 0.411 6.12 6.28注：t是水的温度，q v是水的流量，N电是电动机功率，p1 是泵进口压力，p2是泵出口压力，n 是泵转速，ρ是水的密度，q V’是校核流量，H是扬程，H’是校核扬程，N是轴功率，N’是校核轴功率，η是效率，η’是校核效率。

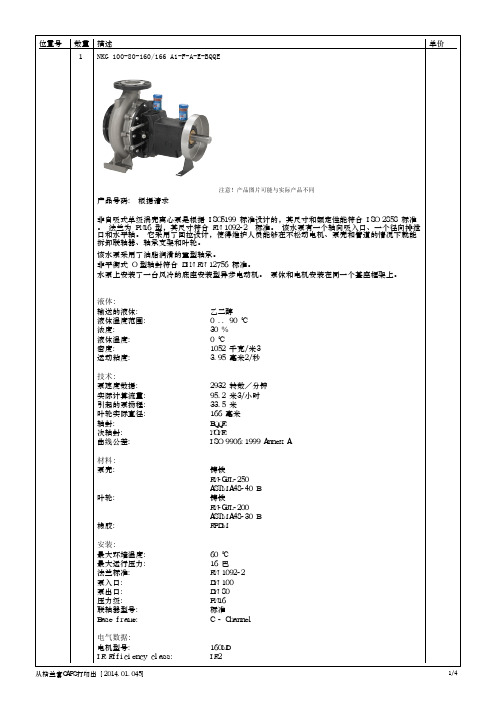

1NKG 100-80-160/166 A1-F-A-E-BQQE注意！产品图片可能与实际产品不同产品号码:根据请求非自吸式单级涡壳离心泵是根据 ISO5199 标准设计的，其尺寸和额定性能符合 ISO 2858 标准。

法兰为 PN16 型，其尺寸符合 EN 1092-2 标准。

该水泵有一个轴向吸入口、一个径向排泄口和水平轴。

它采用了回拉设计，使得维护人员能够在不松动电机、泵壳和管道的情况下就能拆卸联轴器、轴承支架和叶轮。

该水泵采用了油脂润滑的重型轴承。

非平衡式 O 型轴封符合 DIN EN 12756 标准。

水泵上安装了一台风冷的底座安装型异步电动机。

泵体和电机安装在同一个基座框架上。

液体:输送的液体:乙二醇液体温度范围:0 .. 90 ℃浓度:30 %液体温度:0 ℃密度:1052 千克/米3运动粘度: 3.95 毫米2/秒技术:泵速度数据:2932 转数／分钟实际计算流量:95.2 米3/小时引起的泵扬程:33.5 米叶轮实际直径:166 毫米轴封:BQQE次轴封:NONE曲线公差:ISO 9906:1999 Annex A材料:泵壳:铸铁EN-GJL-250ASTM A48-40 B叶轮:铸铁EN-GJL-200ASTM A48-30 B橡胶:EPDM安装:最大环境温度:60 ℃最大运行压力:16 巴法兰标准:EN 1092-2泵入口:DN 100泵出口:DN 80压力级:PN16联轴器型号:标准Base frame: C - Channel电气数据:电机型号:160MDIE Efficiency class:IE2电机极数:2额定功率——P2:15 千瓦电源频率:50 Hz额定电压: 3 x 380-415 D/660-690 Y V 额定电流:28,5-26,0/16,2-15,6 安启动电流:660-780 %Cos phi——功率因数:0,91-0,90额定速度:2920-2940 转数／分钟Efficiency:IE2 90,3%电机满载效率:90,3 %3/4负载时的电机效率:93,0 %1/2负载时的电机效率:93,5-92,5 %封装等级（IEC 34-5）:55绝缘等级（IEC 85）:F润滑剂类型:Grease其他:0.70Minimum efficiency index, MEI ≥:净重:239 千克毛重:348 千克运输体积: 1.11 米3注意！除非另外标出，所有单位都以毫米计算。

离心泵性能综合实验一、实验目的1、观察离心泵汽蚀、气缚现象，了解汽蚀、气缚现象产生原因及其防止方法；2、学习工业上流量、功率、转速、压力和温度等参数的测量方法，了解转子流量计的工作原理；3、测定离心泵特性曲线，绘制出扬程、功率和效率与流量的关系曲线图。

二、实验原理1、气缚现象离心泵靠离心力输送液体。

离心力大小，除与叶轮直径及叶轮旋转速度有关外，还与流体重度有关。

若离心泵启动时，泵壳内存在大量空气，则由于空气的重度远远低于液体的重度，叶轮旋转所造成的离心力也很小，导致泵入口与水池液面间的压差太小，不能把水池内液体抽压到叶轮中心，就会发生离心泵空转却送不出液体的状况，这种现象称“气缚”。

所以，离心泵若安装在液面上方时，启动前必须先使泵体及吸入管路中充满液体(所谓“灌泵”)。

同时，在运转过程中也要防止外界空气大量漏入，以免产生气缚。

2、汽蚀现象离心泵之所以能吸取液体，是由于泵的叶轮旋转时，将液体抛向外沿，而中心形成真空，而贮槽液面上的压力却为大气压，因此，泵就依靠此压差将液体压入泵内，如果输送的是水，并设叶轮进口处为绝对真空，管路阻力为零，液面上为一个标准大气压，那么最大几何吸上高度也不超过10.33米。

图1离心泵吸上真空度参照图1，列0~0，1~1截面间柏努利方程式：0120112s f p p u Z h g g g ρρ-⎛⎫=-++∑ ⎪⎝⎭(1)式中s Z 为几何安装高度。

设：01s p p H gρ-=，s H 为吸上真空高度，则012112o s s f p p u H Z h g gρ--==++∑(2)由此可知，1p 愈小，s H 愈大。

但当1p 低达v p (输送液体的饱和蒸汽压)时，液体就要汽化，就产生汽蚀现象，使泵无法工作，所以对1p 的降低幅度应有限制。

由上式可见，1p 随着泵的几何安装高度s Z 提高而降低，故最终应对泵的几何安装高度加以限制。

在离心泵的铭牌(性能表)上一般都列有允许吸上真空高度s H 允许和汽蚀余量h ∆允许，二者均是对泵的安装高度加以限制，以避免汽蚀现象发生。

离心泵性能测定实验一、实验目的1. 了解离心泵的构造与操作；2. 测定离心泵在一定转速下的特性曲线；3. 了解离心泵的工作点与流量调节。

二、实验原理离心泵是应用最广的一种液体输送设备。

它的主要特性参数包括：流量、扬程、功率和效率。

这些参数之间存在着一定关系，在一定转速下，扬程、功率和效率都随着流量的变化而变化，通过实验测定不同的流量、扬程、功率和效率的值，就可以作出泵在该转速下的特性曲线。

三、实验设备的特点1.本实验装置数据稳定,重现性好, 使用方便，安全可靠。

2.本装置体积小，重量轻，设备紧凑，功能齐全；实验采用循环水系统,节约实验费用。

四、设备主要技术数据1. 设备参数：(1) 离心泵：流量Q=4m3/h ，扬程H=8m ，轴功率P=168w(2) 真空表测压位置管内径d1=0.025m，压强表测压位置管内径d2=0.025m，实验管路d=0.040m(3) 真空表与压强表测压口之间的垂直距离h0=0.41m(4) 电机效率为60%2. 流量测量采用涡轮流量计测量流量,由仪表调节。

3. 功率测量功率表：型号PS-139 精度1.0级4. 泵吸入口真空度的测量真空表：表盘真径-100mm 测量范围-0.1-0MPa 精度1.5级5. 泵出口压力的测量压力表：表盘直径-100mm 测量范围0-0.25MPa 精度1.5级五、实验装置的流程水泵2将水槽1内的水输送到实验系统，用流量调节阀11调节流量，流体经涡轮流量计6计量后，流回储水槽。

流程示意图见图一。

离心泵性能测定实验装置流程示意图1-水箱2-离心泵3-真空表4-回水阀5-压力表6-涡轮流量计7-温度计8-排水阀计9- 入口压力传感器10—出口压力传感器11—智能流量调节阀六、实验方法及步骤1. 向储水槽1内注入蒸馏水。

2. 检查流量调节阀11，压力表5及真空表3的开关是否关闭(应关闭)。

3.启动实验装置总电源，启动离心泵，利用流量仪表缓慢打开调节阀11至全开。
