基于Arcgis的简单专题地图设计

arcgis专题地图制作arcgis专题地图制作ArcGIS实验报告——专题地图制作一、实验平台:ArcGIS 9.1二、实验目的:在版面视图状态下，根据地图的性质和用途，正确完成地图的整饰，包括地图比例尺、图例、指北针等要素的整饰，使地图达到清晰易读的要求。

) 三、实验数据:甘肃省行政区划图(图1四、实验步骤:1、加载实验数据，单击图层2，在弹出的对话框中选择好县政府的图例符号，并设置其颜色和大小，编辑完成后单击OK，用同样方法依次完成图层3和图层4的操作(图2、图3)。

图2图32、双击图层1，在打开的Layer Properties对话框，单击Symbology标签，在Show列表框中选择Unique values ，在Value Field中选择DI2，在Color Ramp 中选择颜色，点击 Add ALL Value ，设置完各项参数后单击确定，完成对市级区域的设色(图4、图5)。

图4图52、切换到版面视图模式，并对图层的大小，位置进行调整(图6)。

图63、右键单击，打开Properties对话框，在对话框的Text中将地图名称改为“甘肃省市级行政区划图”，并对字体和字号加以设置(图7、图8)。

图7图83、右键单击Legend，打开属性Legend Properties 对话框，选中图层1单击Style，在打开的对话框中选择图例显示的格式，单击OK，返回Legend Properties对话框(图9)。

图94、在Legend Properties中选中图层1，在Columns中设置参数为2，即两行显示图例(图10)图105、单击Legend选项卡，设置Title为“图例”，并在symbol中设置其字体和字号，单击确定，完成图例属性设置(图11、图12)。

图11图126、在Layers中，对各要素进行重命名，并打开图层3的属性表，将各市区的名称赋值到相应的地图要素上，完成图例的名称标注(图13、图14)。

作者简介黄勇奇（１９７６－），男，江西高安人，博士，讲师，从事地图学与地理信息系统方面的理论与应用研究。

收稿日期２００７!０１!１９专题地图（ＴｈｅｍａｔｉｃＭａｐ）是着重表示一种或几种自然或社会经济现象的地理分布，或强调表示这些现象的某一方面特征的地图。

专题制图是按照特定专题渲染地图的过程。

专题通常使用数据集中的一组或多组数据，并利用颜色渲染、填充图案、符号、直方图和饼状图表示数据，根据数据中的特定值指派这些颜色、图案或符号，从而创建不同的专题地图。

ＧＩＳ脱胎于计算机地图制图，但又以其非凡的地理空间分析功能改善和优化了制图过程，不仅提高了制图效率，还能提高现有数据利用率。

ＡｒｃＧＩＳＥｎｇｉｎｅ简称ＡｒｃＥｎｇｉｎｅ，ＡｒｃＥｎｇｉｎｅ是由ＥＳＲＩ公司提供的基于ＡｒｃＯｂｊｅｃｔ的面向开发的嵌入式ＧＩＳ产品。

应用ＡｒｃＥｎｇｉｎｅ做ＧＩＳ应用开发时彻底脱离了ＡｒｃＧＩＳ桌面产品ＡｒｃＭａｐ，提高了开发效率，为ＧＩＳ用户提供了一个低成本、可定制的、轻量级的ＧＩＳ应用选择。

它是由一组核心ＡｒｃＯｂｊｅｃｔ包组成，其对象是与平台无关的，它能够在各种编程接口中调用；开发人员能够通过它提供的强大的工具构建定制的ＧＩＳ和制图应用。

在ＡｒｃＥｎｇｉｎｅ产品中，它有着非常丰富的专题地图的制作功能，能以专题符号化方法显示地理特征要素。

１ＡｒｃＥｎｇｉｎｅ的专题地图制作功能的实现与开发实例在ＡｒｃＥｎｇｉｎｅ中主要提供了分别对应着制作单值专题图，唯一值专题地图、分段专题图、等级符号图、点密度图、柱状图／三维柱状图、饼状图／三维饼图、堆积图／三维堆积图功能的ＩＳｉｍｐｌｅＲｅｎｄｅｒｅｒ、ＩＵｎｉｑｕｅＶａｌｕｅＲｅｎｄｅｒ、ＩＣｌａｓｓＢｒｅａｋｓＲｅｎｄｅｒｅｒ、ＩＰｏｐｏｒｔｉｏｎａｌＳｙｍｂｏｌＲｅｎｄｅｒｅｒ、ＩＤｏｔＤｅｎｓｉｔｙＲｅｎｄｅｒｅｒ、ＩＰｉｅＣｈａｒｔＲｅｎｄｅｒｅｒ（Ｉ３ＤＣｈａｒｔＳｙｍｂｏｌ）、ＩＢａｒＣｈａｒｔＳｙｍｂｏｌ（Ｉ３ＤＣｈａｒｔＳｙｍｂｏｌ）、ＩＳｔａｃｋｅｄＣｈａｒｔＳｙｍｂｏｌ（Ｉ３ＤＣｈａｒｔＳｙｍｂｏｌ）的渲染接口，它们主要存在于ＥＳＲＩ．ＡｒｃＧＩＳ．Ｃａｒｔｏ库中，在开发时要用Ｉｍｐｏｒｔｓ语句将它引用进来。

一、实验目的与要求(1) 掌握ArcMap 下各种渲染方式的使用方法，通过渲染方式的应用将地图属性信息以直观的方式表现为专题地图。

(2) 使用ArcMap Layout（布局）界面制作专题地图的基本操作。

(3) 了解如何将各种地图元素添加到地图版面中生成美观的地图设计。

提示：在以下练习过程中，请时常注意保存地图文档二、实验准备实验数据：图层：[省会城市、地级市驻地、主要公路、国界线、省级行政区、Hillshade_10k] 软件准备：ArcGIS Desktop ---ArcMap三、实验内容与主要过程第1步渲染图层要素－唯一值符号在ArcMap中新建地图文档，加载[空间分析] 扩展模块及[空间分析工具栏]加载图层：[省会城市、地级市驻地、主要公路、国界线、省级行政区、Hillshade_10k]，将地图文档保存到Ex12 下，名称为：ChinaMap在[图层列表面板]（TOC）中右键点击图层：[省级行政区]，执行[属性]命令，在出现的[图层属性]对话框中，点击[符号-Symbology]选项页，如下图所示，渲染参数设置为：[类别－>唯一值，字段值设置为：DZM ] 。

点击[添加全部值]按钮，将<所有其它值>前检查框的勾去掉。

如图1-1所示：点击[符号]列，然后选择[全部符号属性]命令。

点击[符号]列，然后选择[全部符号属性]命令。

如图1-2所示：图1-1 图1-2在[符号选择器]中，将[轮廓线颜色] 设置为[无颜色]：如图1-3所示：点击[显示-Display]选项页，将图层透明度设置为：[50%]: 如图1-4所示：图1-3 图1-4现在图层：省级行政区根据字段[DZM]进行唯一值渲染，且有伪三维效果（关闭[省级行政区]和[Hillshade_10k]之外的其它所有图层）关闭并移除图层：[Hillshade_10k]显示图层：[国界线]，在[TOC]中右键点击图层：[国界线]，执行[属性]命令，在出现的[图层属性]对话框中将渲染方式设置为[单一符号]，点击[符号设置]按钮（如图1-5）在[ 符号选择器]对话框中选择一种线状符号（如图1-6所示）图1-5 图1-6显示图层:[地级城市驻地],并参考以上操作及下图所示,设置图层渲染方式:如图所示：第2步标注图层要素在TOC中，右键点击图层：[省级行政区]，执行[属性]命令，在出现的[图层属性]对话框中，点击[标注]选项页，确认标注字段为：[Name],点击[符号]按钮，如图2-1所示在[符号选择器]对话框中，将标注字体大小设置为: [12], 点击[属性]按钮(如图2-2所示):图2-1 图2-2在[编辑器]对话框中, 点击[掩模]选项页, 并将大小设置为: [2]:如图2-3所示：连续三次[确定]后退出以上对话框,返回ArcMap 视图界面.显示图层: [地级城市驻地],并参考以上方法及下图效果进行标注: 如图2-4所示：图2-3 图2-4第3步渲染图层要素—分类渲染在TOC 中,右键点击图层[省级行政区], 执行[属性]命令,然后在[图层属性]对话框中点击[符号]选项页,将渲染方式设置为: [渐变颜色渲染, 字段: Area,分类:5, 自然间隔分类法] 如图3-1所示：在上图中,点击[分类]按钮可选择不同的分类方法:，3-2所示：图3-1 图3-2自然间隔分类: 等间隔分类渲染：分位数分类渲染：标准差分类渲染：第4步渲染图层要素—点密度渲染参照前面的步骤，对图层：[省级行政区]进行点密度渲染，如图4-1所示：根据人口字段：POPU计算点密度，如图4-2：图4-1 图4-2第5步渲染图层要素—图表渲染参照前面的步骤，对图层：[省级行政区]进行点密度渲染，如图5-1所示：根据1998GDP、1999GDP、2000GDP属性生成柱状图渲染方式，如图5-2所示：图5-1 图5-2第6步创建地图版面在上一步的基础上进行，将图层[省级行政区]的渲染方式恢复为[唯一值渲染，基于NAME 字段]，如下图6-1所示：在ArcMap中，点击按钮切换到布局视图界面。

专题地图制作步骤利用../HKData文件夹下的：HKBoundry（海口市范围）、HKSamplePoint（海口市高程采样点）、HKRiver（海口市河流）、HKRoad（海口市道路）和HKVellege（海口市居民点）数据，找出同时满足如下条件的居民点并制作专题图：1.海拔20-100米；（20分）2.向阳的区域（坡向在45-135度之间）；（20分）3.距离河流（HKRiver）小于500米；（20分）4.距离道路小于500米；（20分）5.制作一张专题地图，专题内容包括：海口市区域、海口市数字高程图、海口市海拔20-100米内的村庄（20分）要求：1、先在HKData下创建一个文件夹或文件数据库，然后在环境设置的中把工作空间设置成创建的文件夹或文件数据库，设置栅格分析的输出栅格的大小为100米，掩膜设置为HKBoundry；2、截取每一个步骤地图，制作成word文档；准备工作：1、新建地图文档，重命名为“XXXX”，并保存到桌面“XXXX”文件夹中。

2、将所需数据添加到地图文档中。

3、设置操作环境。

在“地图处理”中，打开“环境”选项，设置工作空间为“gis期末考试”文件夹中。

设置“栅格分析”中的“像元大小”为“如下面设定”为“100”掩膜设置为“HKboundry”,点击确定。

利用HKSamplepoint数据，制作海口市数字高程模型（用IDW方法，栅格大小为100米）回答：1、使用“空间分析”工具下的“插值分析”里面的“反距离权重法（即IDW 方法）”，输入点要素为“HKSamplePoint”，z值字段设置为“elev”，点击“确定”。

1、选中“gaocheng”双击鼠标左键打开“符号系统”，点击“分类”，手动分类，按题目要求将“20-100米”的区域选择出来。

然后使用“spatial analyst”工具中的重分类工具将符合条件的即在“20-100米的数据”设置为1.其他值设置为0，得到的地图用重分类的栅格图，使用“栅格转为面”转换为矢量地图，然后按属性选择，把值为“1”的挑出来，并按照所选要素创建图层，得到20-100米的矢量地图。

理　论　研　究１５３科技创业家　ＴＥＣＨＮＯＬＯＧＩＣＡＬ　ＰＩＯＮＥＥＲＳ前言专题地图的组成主要是底图要素和专题要素两大部分，我们如果把专题地图与普通的地图进行比较的话会发现，普通地图只是将某一种或者像关联的几种必要要素能够完美详尽的表现出来，而其他的要素一般是处于次要地位的，甚至有时候在普通地图上是不显现的，而专题地图不仅可以表现某一现象的现状及其分布情况，还可以表现出这一现象的发展规律以及未来的发展趋势，这也为行业的发展规划和设计等多方面提供了相关的科学资料依据。

而我们所研究的基于ＡｒｃＧＩＳ专题地图的制作就是讲不同的专题数据实现图形化，可以在地图上更为直观方便的表现出来，我们可以用不同的颜色来对不同大小不同性质的属性数据进行区分，利用常见的符号的大小来表现其数值的大小，再运用点的疏密程度来反映数值的大小，也会用到直方图、饼图等图像形式来显示数据。

1 专题地图制作方法我们把专题地图的制作分为五个阶段，含盖了前期的准备工作，数据的采集和数据输入，数据的编辑，对地图的整饰，地图输出。

其基本流程为：资料的收集到资料扫描，把坐标文件进行栅格配准，在选择坐标投影进行矢量化，进而进行拓扑处理，当满足要求时出现属性赋值，我们再根据属性赋值创建专题图，进行地图的整体装饰，最终进行地图输出。

（１）地图的扫描。

我们根据地图制图的目的、地图的尺寸、地图所需要的精度等多方面的情况对图像的设定进行分析，同时运用扫描仪来获取地图的底图，这时我们要注意要将栅格图像扫描为灰度图像，为了方便利用ＡｒｃＳｃａｎ矢量化。

（２）栅格配准。

栅格配准是对控制点的选取，是对栅格数据进行坐标的校准，因为我们所配准后的栅格数据是含有一定的地理意义的，所以配准后得到的矢量就含有地理坐标空间，只有这样才可以解决实际的空间问题，目前较为常见的配准方法为，先打开新建文档，增加工具条，打开工具条时要确保其处于激活状态，同时工具条菜单下的ＡｕｔｏＡｄｊｕｓｔ要处于非选择状态，单击ＡＣＰ按钮，在扫描图上寻找一个精确点进行点击，输入这一精确控制点的实际坐标，最后经校准后的影像另存为桌面文件或者计算机中某一软件盘中即可。

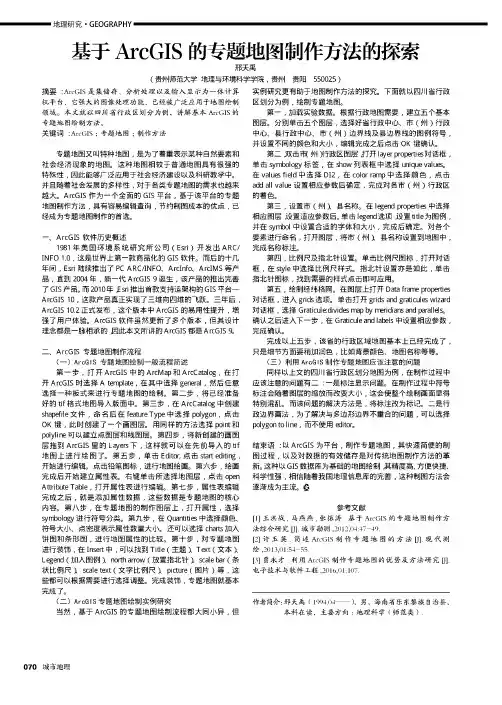

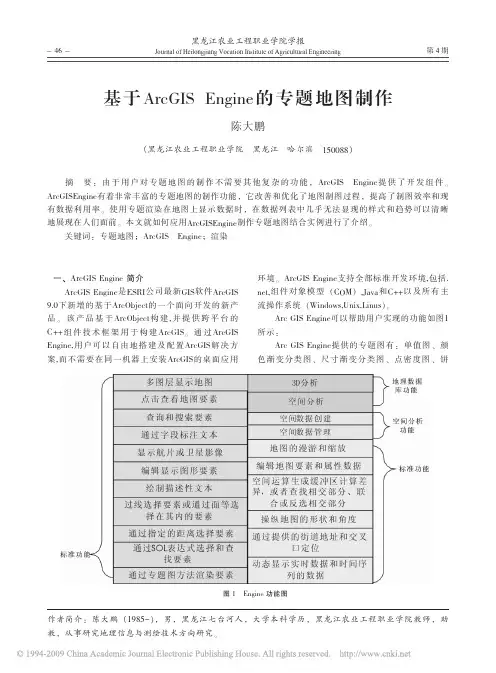

一、ArcGIS Engine 简介ArcGIS Engine 是ESRI 公司最新GIS 软件ArcGIS 9.0下新增的基于ArcObject 的一个面向开发的新产品。

该产品基于ArcObject 构建,并提供跨平台的C ++组件技术框架用于构建ArcGIS 。

通过ArcGIS Engine,用户可以自由地搭建及配置ArcGIS 解决方案,而不需要在同一机器上安装ArcGIS 的桌面应用环境。

ArcGIS Engine 支持全部标准开发环境,包括．net,组件对象模型（COM ）,Java 和C ++以及所有主流操作系统（Windows,Unix,Linus ）。

Arc GIS Engine 可以帮助用户实现的功能如图1所示：Arc GIS Engine 提供的专题图有：单值图、颜色渐变分类图、尺寸渐变分类图、点密度图、饼基于ArcGIS Engine 的专题地图制作陈大鹏（黑龙江农业工程职业学院黑龙江哈尔滨150088）摘要：由于用户对专题地图的制作不需要其他复杂的功能，ArcGIS Engine 提供了开发组件。

ArcGISEngine 有着非常丰富的专题地图的制作功能，它改善和优化了地图制图过程，提高了制图效率和现有数据利用率。

使用专题渲染在地图上显示数据时，在数据列表中几乎无法显现的样式和趋势可以清晰地展现在人们面前。

本文就如何应用ArcGISEngine 制作专题地图结合实例进行了介绍。

关键词：专题地图；ArcGISEngine ；渲染作者简介：陈大鹏（1985-），男，黑龙江七台河人，大学本科学历，黑龙江农业工程职业学院教师，助教，从事研究地理信息与测绘技术方向研究。

图1Engine 功能图状图、柱状图、叠加柱状图等。

基于Arc GIS Engine 实现专题图的关键是对图层进行符号化。

符号化功能将图层的内部渲染实现及算法进行了很好的包装,用户制作或显示专题图时只需选择欲进行符号化的图层、渲染方式、渲染色带、渲染字段,并处理好数据源的数据即可。

arcgis制作专题地图实验报告（个人版）实验报告姓名:陈泓冰学号:2009110411 院系:经济学院实验工具:ARCGIS实验目的:通过ARCGIS做份双桥村土地利用地图，并分析其土地利用现状实验过程:一、建立数据库、配准工作底图之前装ARCGIS就很麻烦，用了2天研究安装方法才弄好。

然后正式进入老师所说的建立个人数据库，相关步骤如下:1、打开CATALOG点击并找到老师提供的双桥村图所在文件夹，在左边路径栏里找到该文件夹，反键新建一个personal geodatabase并命名为自己的学号+姓名。

在PGD下新建相关图层数据(如:点、线、面)并选择相关坐标系(这张图要求选择高斯克吕格，北京1954，3?分带，中央经线114?E)。

在这些feature dataset下新建feature class，并输入相关属性，选择属性类别和字节大小(如果你想使数据库简洁话可以考虑)。

将点、线、面数据建好后就可以进入下一环节了。

2、进入ARCMAP，选择一张空地图，点击ADD DATA，将自己的个人数据库和底图导入，然后在启动配准工具，将自动配准取消，点击add control point开始进行配准，将地图上9个点进行配准。

配准好的图，会显示9条蓝线伸向远方。

在下拉菜单中选择updategeoreferencing,图消失后点图出现后，用rectify进行保存。

二、分层矢量化1、接着上面，将配准的后的工作底图导入图层，将catalog中PGD下面的点、线、面数据拖到图层栏中，注意一定要将工作底图放在最下方，其他图层位于底图上方。

2、启动编辑工具，开始作图，其中作图时开启snapping进行捕捉，以免不必要的错误。

分别将点、线图层做完，各类点要素图形、线状地物的线型应与影像图上的清绘线型保持一致。

画完所有要素后，打开表格双击，找到所画要素并在相关属性栏中输入相关数据。

3、线转面。

这个步骤让我郁闷了很久，因为之前画的线有很多错误，有的没闭合，有的重叠结果导致不能成面，所以之前的线图一定要细心完成，在线转面之前可以用拓扑进行检查，在catalog中选择需要检查的线图层，反键New 中选择topology，然后add rules添加相关检查规则，然后完成。
