TEMS9.1操作说明

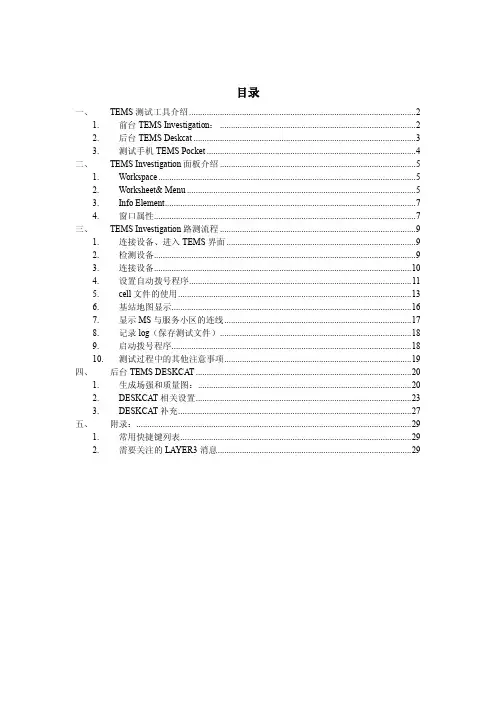

目录一、 TEMS 测试工具介绍 (2)1. 前台 TEMS Investigation： (2)2. 后台 TEMS Deskcat (3)3. 测试手机 TEMS Pocket (4)二、 TEMS Investigation面板介绍 (5)1. Workspace (5)2. Worksheet& Menu (5)3. Info Element (7)4. 窗口属性 (7)三、 TEMS Investigation路测流程 (9)1. 连接设备、进入 TEMS 界面 (9)2. 检测设备 (9)3. 连接设备 (10)4. 设置自动拨号程序 (11)5. cell 文件的使用 (13)6. 基站地图显示 (16)7. 显示 MS 与服务小区的连线 (17)8. 记录 log（保存测试文件） (18)9. 启动拨号程序 (18)10. 测试过程中的其他注意事项 (19)四、 后台 TEMS DESKCA T (20)1. 生成场强和质量图： (20)2. DESKCA T相关设置 (23)3. DESKCA T补充 (27)五、 附录： (29)1. 常用快捷键列表 (29)2. 需要关注的 LAYER3 消息 (29)一、 TEMS测试工具介绍TEMS 是爱立信公司开发的一套测试软件，我们常用的是 GSM/GPRS 前台 测试软件TEMS Investigation， 后台分析软件TEMS Deskcat 以及测试手机TEMS Pocket。

TEMS的狗在手机中，软件不需要狗。

TEMS的功能非常多，我写的这篇文章只介绍了最常用也是我们工作中用到 最多的功能，可以作为入门指导书使用。

1. 前台TEMS Investigation：TEMS Investigation与万禾测试软件相比有几大优势：A. TEMS Investigation不仅可以锁非跳频小区的TCH频点，而且可以锁到时隙，这在处理投诉以及问题定位中比较有用。

实施过程
在实施过程中，该企业遇到了较大的困难，如员 工对系统的接受度不高、数据整合难度大等。但 是通过加强培训、制定相应的管理制度等措施， 最终成功完成了实施工作。
系统选型
该企业选择了全球知名的TEMS系统，以实现与业 务需求相匹配的功能，如订单管理、库存管理、 客户关系管理等。
效果评估
TEMS系统的实施使得该贸易企业的业务和管理水 平得到了大幅提升，订单处理效率、库存管理精 准度和客户满意度等方面都得到了明显改善。
TEMs系统旨在提供一个平台，让研究人员能够通过模拟实验条 件和参数来预测和优化实验结果。
TEMs系统的开发始于20世纪90年代，经过多年的发展和完善 ，现已广泛应用于材料科学、生物学、医学等领域。
TEMs系统应用范围
材料科学
用于研究材料的微观结构和性能，如金属、合金、 陶瓷、复合材料等。
生物学
用于研究生物大分子和细胞结构，如蛋白质、核酸 、细胞器等。
TEMs系统将不断优化其现 有功能，并增加更多创新性 的功能，以满足不断变化的 市场需求。
TEMs系统将继续关注用户 体验，不断改进界面和操作 流程，提高用户满意度。
TEMs系统将更加注重与其 他软件的集成，如企业资源 规划（ERP）、客户关系管 理（CRM）等，以提供更加 全面的解决方案。
TEMs系统未来价值展望
销售管理流程
销售报价
销售部门根据客户需求进行销售报价 。
02
销售合同
客户同意报价后，销售部门与客户签 订销售合同。
01
03
订单执行
根据销售合同，销售部门进行发货、 物流跟踪等操作。
销售分析
定期对销售数据进行统计分析，为销 售策略的制定提供支持。
05

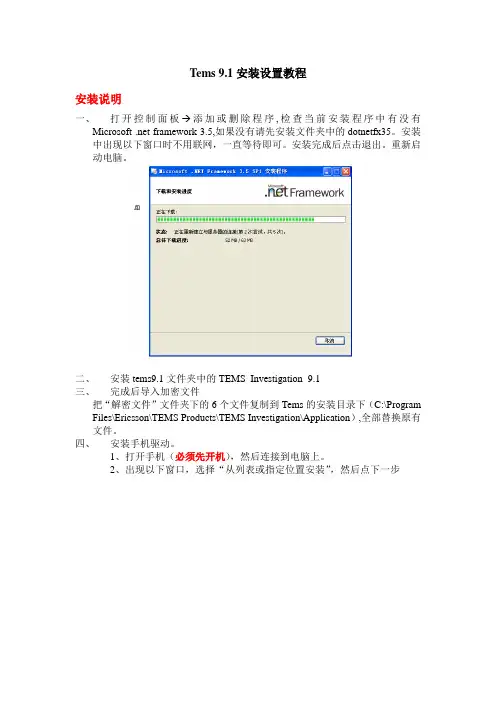

Tems 9.1安装设置教程安装说明一、打开控制面板 添加或删除程序,检查当前安装程序中有没有Microsoft .net framework 3.5,如果没有请先安装文件夹中的dotnetfx35。

安装中出现以下窗口时不用联网，一直等待即可。

安装完成后点击退出。

重新启动电脑。

二、安装tems9.1文件夹中的TEMS_Investigation_9.1三、完成后导入加密文件把“解密文件”文件夹下的6个文件复制到Tems的安装目录下（C:\Program Files\Ericsson\TEMS Products\TEMS Investigation\Application）,全部替换原有文件。

四、安装手机驱动。

1、打开手机（必须先开机），然后连接到电脑上。

2、出现以下窗口，选择“从列表或指定位置安装”，然后点下一步3、点击“浏览”，找到tems9.1下的K790_K800i或Z750（根据手机型号）文件夹，如下图，点击确定，然后“下一步”，开始安装驱动，完成后点击“完成”。

随后又会弹出一个向导窗口，重复以上步骤（不用再点击浏览按钮，系统已默认我们所需的位置），一共6次，彻底完成驱动安装。

五、安装GPS驱动1、双击tems9.1\GPS驱动\XP_2K中的“PL-2303 Driver Installer”2、安装完成后把GPS与电脑连接，出现以下窗口，点击“下一步”来完成新硬件向导。

六、tems9.1界面设置1、打开软件：“开始”→“所有程序”→“Ericsson”→“TEMS Products”→TEMS Investigation 9.1 Data Collection”2、打开软件后，点击“Map”，如图红圈处，切换到如下窗口3、点击下图红圈菜单4、出现以下窗口，双击红圈内的选项5、在弹出的窗口中点击“Add”，找到“tems9.1”文件夹中扩展名为“CEL”的文件，（该文件目录不能有中文字符），然后打开，“确定”，弹出的窗口中再“确定”6、点击放大图标（红方框内），把图中的基站示意图放大（红圈内）7、校正经纬度，在空白处点击鼠标右键，如图，选择最后一项8、在弹出窗口中的下拉箭头中选择第一项，然后“OK”9、打开如下界面，双击“Cell Theme”进行小区设置10、按下图设置，然后“OK”11、设置信号电平、语音质量的图例，点击最左边下方中第2个选项：Info Element，然后展开上面的GSM选项12、找到RxLevSub（dBm），点击其中的Color进行设置13、再找到RxLevSub（dBm）下面的第5项：RxQual Sub，进行颜14、点击主菜单第2项View，把其中第三项Navigator前的对勾去掉。

前言TEMS（Test Mobile System）是ERICSSON公司生产的用于测试移动网络无线接口各种参数的工具。

TEMS手机既可以作为普通的手机使用，同时还能够将它与基站之间的上、下行链路联系的信息进行解码，通过专用的测试数据线，可以在TEMS软件上显示出来。

TEMS Investigation 还可以显示小区及信道信息，测量无线参数、话音质量及C/I，并能解码无线接口消息。

利用它不仅可以发现无线链路上存在的问题，并可协助查找一些硬件故障。

目前，经常使用的有两种版本：TEMS Investigation5.1.1和TEMS Investigation8.0。

一、TEMS功能介绍1.1 功能介绍TEMS的功能多种多样，无线网络优化常用以下几种：1、测量小区的覆盖范围在新的基站开通时，为了了解基站的信号覆盖范围，可适用TEMS系统选择该小区BCCH频率，在该小区的周围做动态扫频测试。

在一定的范围内，如果手机能够解出该小区的BSIC码，并且信号场强大于等于-94dBm，则应认为是在该小区的覆盖范围之内；如果信号场强大于等于-94dBm，但是手机不能解出BSIC码或者解出的BSIC码不是该小区的BSIC码，则应认为该小区存在频率干扰；如果信号场强小于-94dBm，一般认为是弱信号，不能够满足正常的通话。

2、定位同邻频干扰源由于GSM频率资源非常有限，随着GSM网络容量的不断扩大，同频复用的距离越来越近，经常出现同邻频干扰的问题。

当同频干扰存在时，下行的通话质量比较差，甚至让人无法接受，并且极容易掉话。

下面介绍用TEMS定位同频干扰源。

例如：在一般的通话测试过程中，突然出现通话质量变差，并持续一段时间，首先怀疑该服务小区有同频干扰。

最直接的方法就是暂时关掉该服务小区，接着再对该服务小区的各个频点进行动态扫频。

如果有某个频点的信号场强较高，不管是否解出BSIC码，则应认为该小区存在同频干扰；如果各个频点的信号场强较低（小于-94dBm），则应认为该小区不存在同频干扰，可能由于其它原因（如：直放站噪声干扰、小区的天馈系统性能下降、基站的硬件工作不正常等）导致通话质量变差。
