马氏体、铁素体、奥氏体不锈钢中元素的影响1.合金元素对马氏体铬不锈钢组织和性能的影响1.1铬的影响（1）铬对钢的组织结构的影响铬是铁素体形成元素，足够量的铬可使钢变成单一的铁素体不锈钢。
马氏体αγ相区。
铬和铬不锈钢中铬与碳的交互作用使钢在高温时具有稳定的γ相区或+碳相互制约关系见图2-11和图2-12。
可见，为了使钢在淬火时产生马氏体相变，铬和碳之间存在着一个相互依存关系，碳使γ相区扩大，而碳的溶解极限随铬量的提高而减少。
图2-13表明，在含碳0.6％的铁一铬一碳合金中，铬含量直达18％，在高温仍为纯奥氏体组织；高于18％Cr，钢中将由铁素体和奥氏体两相组织构成；高于27％Cr的钢将成为单一铁素体组织。
图2-11 铬含量对单一的奥氏体相区和溶碳极限的影响图2-12 铬对含C0.6%的Fe-Cr-C合金组织的影响（2）铬对淬透性的影响铬提高铁一碳合金的淬透性，在低合金结构钢中已广泛采用。
铬的这种作用在于它降低了奥氏体向铁素体和碳化物的转变速度，使C曲线明显右移，从而也降低了淬火的临界冷却速度，致使钢的淬透性增加和获得空淬效应。
在马氏体铬不锈钢的铬含量水平下，端淬试验表明．距水冷端不同距离的硬度没有出现变化，见图2-13。
图2-13 410型马氏体不锈钢端淬曲线（3）铬对物理性能的影响铬增加钢的晶格常数，铬含量在12％-25%范围内．每增加1％Cr晶格常数大约增加1.5x10-4 A比体积，随铬量增加呈线性增加。
铬显著降低Fe—Cr合金的导热系数．但铬含量12％—15％时，其降低速度迅速减少。
此外，铬还增加钢的电阻，马氏体铬不锈钢的电阻是普通钢的4—6倍。
（4）铬对力学性能的影响铬对马氏体格不锈钢的力学性能的影响比较复杂．在淬火和回火条件下，由于铬的增加使稳定的铁素体量增加，因此降低了钢的硬度和抗拉强度．见图2-14。
然而在退火条件下，对于低碳的铁一铬合金随铬含量的提高，其强度和硬度随之增加，而伸长率稍许下降。

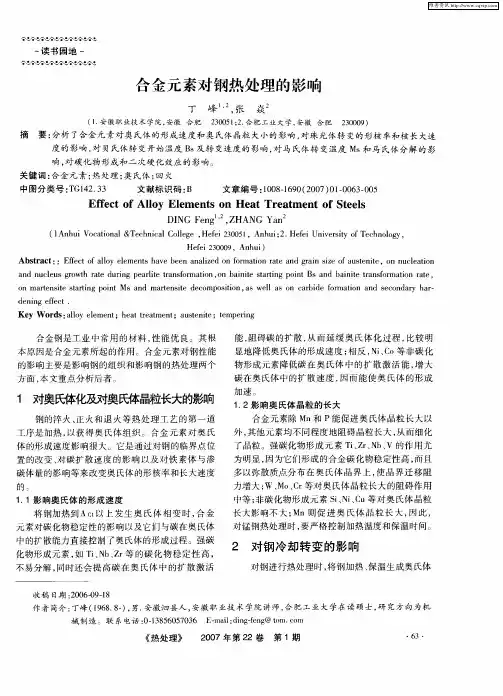

1. 合金元素对加热时相转变的影响合金元素影响加热时奥氏体形成的速度和奥氏体晶粒的大小。
(1)对奥氏体形成速度的影响：Cr、Mo、W、V等强碳化物形成元素与碳的亲合力大, 形成难溶于奥氏体的合金碳化物, 显著减慢奥氏体形成速度；Co、Ni等部分非碳化物形成元素, 因增大碳的扩散速度, 使奥氏体的形成速度加快；Al、Si、Mn等合金元素对奥氏体形成速度影响不大。
(2)对奥氏体晶粒大小的影响：大多数合金元素都有阻止奥氏体晶粒长大的作用, 但影响程度不同。
强烈阻碍晶粒长大的元素有：V、Ti、Nb、Zr等；中等阻碍晶粒长大的元素有：W、Mn、Cr等；对晶粒长大影响不大的元素有：Si、Ni、Cu等；促进晶粒长大的元素：Mn、P等。
2. 合金元素对过冷奥氏体分解转变的影响除Co外, 几乎所有合金元素都增大过冷奥氏体的稳定性, 推迟珠光体类型组织的转变, 使C曲线右移, 即提高钢的淬透性。
常用提高淬透性的元素有：Mo、Mn、Cr、Ni、Si、B等。
必须指出, 加入的合金元素, 只有完全溶于奥氏体时, 才能提高淬透性。
如果未完全溶解, 则碳化物会成为珠光体的核心, 反而降低钢的淬透性。
另外, 两种或多种合金元素的同时加入(如, 铬锰钢、铬镍钢等), 比单个元素对淬透性的影响要强得多。
除Co、Al外, 多数合金元素都使Ms和Mf点下降。
其作用大小的次序是：Mn、Cr、Ni、Mo、W、Si。
其中Mn的作用最强, Si实际上无影响。
Ms和Mf点的下降, 使淬火后钢中残余奥氏体量增多。
残余奥氏体量过多时,可进行冷处理(冷至Mf点以下), 以使其转变为马氏体; 或进行多次回火, 这时残余奥氏体因析出合金碳化物会使Ms、Mf点上升, 并在冷却过程中转变为马氏体或贝氏体(即发生所谓二次淬火)。
3. 合金元素对回火转变的影响(1)提高回火稳定性合金元素在回火过程中推迟马氏体的分解和残余奥氏体的转变(即在较高温度才开始分解和转变)，提高铁素体的再结晶温度, 使碳化物难以聚集长大，因此提高了钢对回火软化的抗力, 即提高了钢的回火稳定性。

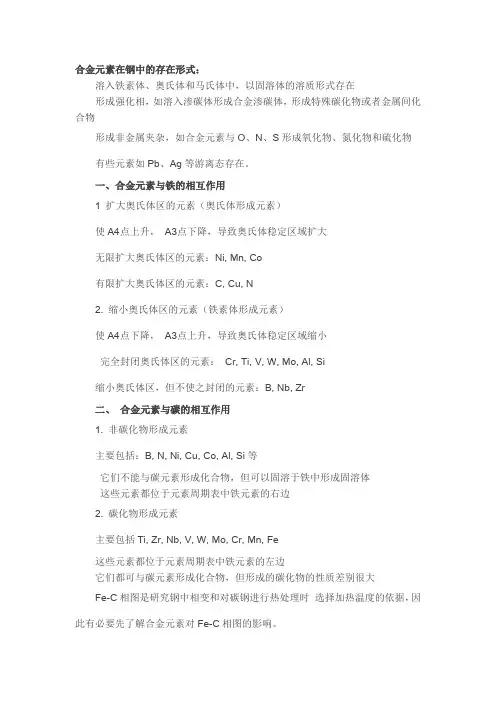

合金元素在钢中的存在形式：溶入铁素体、奥氏体和马氏体中，以固溶体的溶质形式存在形成强化相，如溶入渗碳体形成合金渗碳体，形成特殊碳化物或者金属间化合物形成非金属夹杂，如合金元素与O、N、S形成氧化物、氮化物和硫化物有些元素如Pb、Ag等游离态存在。
一、合金元素与铁的相互作用1 扩大奥氏体区的元素（奥氏体形成元素）使A4点上升，A3点下降，导致奥氏体稳定区域扩大无限扩大奥氏体区的元素：Ni, Mn, Co有限扩大奥氏体区的元素：C, Cu, N2. 缩小奥氏体区的元素（铁素体形成元素）使A4点下降，A3点上升，导致奥氏体稳定区域缩小完全封闭奥氏体区的元素：Cr, Ti, V, W, Mo, Al, Si缩小奥氏体区，但不使之封闭的元素：B, Nb, Zr二、合金元素与碳的相互作用1. 非碳化物形成元素主要包括：B, N, Ni, Cu, Co, Al, Si等它们不能与碳元素形成化合物，但可以固溶于铁中形成固溶体这些元素都位于元素周期表中铁元素的右边2. 碳化物形成元素主要包括Ti, Zr, Nb, V, W, Mo, Cr, Mn, Fe这些元素都位于元素周期表中铁元素的左边它们都可与碳元素形成化合物，但形成的碳化物的性质差别很大Fe-C相图是研究钢中相变和对碳钢进行热处理时选择加热温度的依据，因此有必要先了解合金元素对Fe-C相图的影响。
钢中有三个基本的相变过程：加热时奥氏体的形成、冷却时过冷奥氏体的分解以及淬火马氏体回火时的转变。
合金元素对钢加热时奥氏体形成过程的影响合金元素对减小奥氏体晶粒长大倾向的作用也各不相同。
Ti、V、Zr、Nb等强碳化物形成元素强烈阻碍奥氏体晶粒长大，细化晶粒。
W、Mo、Cr阻止奥氏体晶粒长大的作用中等。
非碳化物形成元素Ni、Si、Cu、Co等阻止奥氏体晶粒长大的作用轻微。
Mn、P有助于奥氏体晶粒的长大。
合金元素对过冷奥氏体分解过程的影响几乎所有的合金元素（除Co）外都使C－曲线向右移动，即减慢珠光体类型转变产物的形成速度。
