天津大学精测上习题课3知识讲解

测控电路介绍测控系统主要由传感器、测量控制电路（简称测控电路）和执行机构三部分组成。

在测控系统中电路是最灵活的部分，它具有便于放大、便于转换、便于传输、便于适应各种使用要求的特点。

测控系统乃至整个机器和生成系统的性能在很大程度上取决于测控电路。

测控电路主要包括信号放大电路、信号调制解调电路、信号分离电路、信号运算电路、信号转换电路、信号细分与辨向电路、电量测量电路、连续信号控制电路、逻辑与数字控制电路等。

实际上，测控电路是模拟电子技术和数字电子技术的进一步延伸与扩展，主要讨论一些典型常见的电路。

因此学好模电和数电是基础，其中运算放大器是测控电路的一个核心部件。

网址:从50年代的“尺寸自动检测仪器”，到80年代的“精密仪器电路”，再到今天的“测控电路”，“测控电路”课程经历了半个世纪的发展历程。

测控技术是现代生产和高科技中的一项必不可少的基础技术。

“测控电路”课程主要介绍工业生产和科学研究中常用的测量与控制电路。

包括测控电路的功用和对它的主要要求、测控电路的类型与组成、信号放大电路、信号调制解调电路、信号分离电路、信号运算电路、信号转换电路、信号细分与辨向电路、逻辑控制与连续信号控制电路、测控电路中的抗干扰技术，最后通过若干典型测控电路对电路进行分析。

本课程不是一般意义上电子技术课程的深化与提高，而要着重讲清如何在电子技术与测量、控制之间架起一座桥梁，使学员熟悉怎样运用电子技术来解决测量与控制中的任务，实现测控的总体思想，围绕精、快、灵和测控任务的其它要求来选用和设计电路。

本课程选用的教材是由天津大学精仪学院张国雄教授主编的《测控电路》。

该书是根据1996年10月全国高等学校仪器仪表类教学指导委员会第一次会议的决定，作为测控技术及仪器专业的规划教材，并根据随后拟定的教学大纲编写的。

该教材可供测控技术及仪器专业各专业方向和机械工程类其它专业选用。

2002年，该书获全国优秀教材二等奖，并被列为国家“十五”规划教材。

第23卷第3期光电工程V ol.23,　No.3　1996年6月Opto-Electro nic Engineering June,1996　天津大学精密测试技术及仪器国家重点实验室简介A Brief Introduction to the State Key Laboratoryof Precision Measuring Technology&Instruments,Tianjin University1　概　况精密测试技术及仪器国家重点实验室是世界银行贷款“重点学科发展项目”计划建设的75个国家重点实验室之一。

经国家计委于1990年批准建立,集中了天津大学和清华大学两校在精密测试技术及仪器领域的优势学科联合组建,于1995年建成。

实验室覆盖天津大学和清华大学两校有关的“精密测试技术及仪器”、“光学仪器”与“精密机械仪器”三个硕士点、三个博士点及“仪器仪表”等两个博士后流动站。

2　主要研究方向实验室科研工作是以国民经济建设中在精密测试技术及仪器方面的关键技术为重点,以研究光、机、电及微机等各种新技术紧密结合的测试技术为特色。

(1)激光及光电测试技术主要研究应用激光及光电测试技术的无接触、在线与动态检测的原理、方法及系统,计算机视觉三维检测技术,光纤传感技术,现代质量工程理论与技术。

(2)误差补偿、修正及分离技术与精密测量主要研究误差自动补偿、修正及分离技术,空间三维坐标与形位精密测量。

(3)非接触智能传感技术及智能仪器主要研究新型非接触智能传感器(如全息光学头、激光光触针、电容传感器、光栅多普勒传感器、半导体调频光纤位移传感器、超低频测振传感器等)及其在工业测量中的应用。

(4)纳米测量技术主要研究纳米测量与超微加工技术。

(5)微细尺寸的高精度测量主要研究微细尺寸测量、定位、位移、对准及微图形测量等。

包括激光外差干涉技术、激光频率分裂测量技术、红外傅里叶光谱技术等。

(6)大型机械的机械量和几何量测量及运行中的动态监测主要研究大型机械的机械量和几何量测量及运行中的动态监测、预报、包括误差分离技2光电工程 第23卷第3期术。

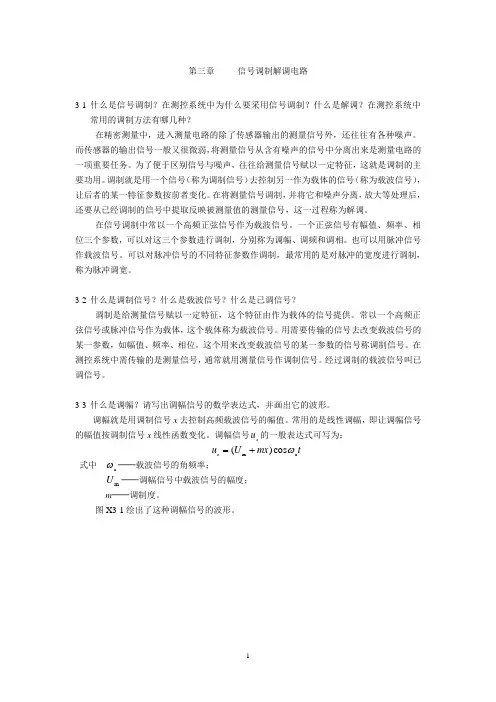

第三章信号调制解调电路3-1 什么是信号调制？在测控系统中为什么要采用信号调制？什么是解调？在测控系统中常用的调制方法有哪几种？在精密测量中，进入测量电路的除了传感器输出的测量信号外，还往往有各种噪声。

而传感器的输出信号一般又很微弱，将测量信号从含有噪声的信号中分离出来是测量电路的一项重要任务。

为了便于区别信号与噪声，往往给测量信号赋以一定特征，这就是调制的主要功用。

调制就是用一个信号（称为调制信号）去控制另一作为载体的信号（称为载波信号），让后者的某一特征参数按前者变化。

在将测量信号调制，并将它和噪声分离，放大等处理后，还要从已经调制的信号中提取反映被测量值的测量信号，这一过程称为解调。

在信号调制中常以一个高频正弦信号作为载波信号。

一个正弦信号有幅值、频率、相位三个参数，可以对这三个参数进行调制，分别称为调幅、调频和调相。

也可以用脉冲信号作载波信号。

可以对脉冲信号的不同特征参数作调制，最常用的是对脉冲的宽度进行调制，称为脉冲调宽。

3-2 什么是调制信号？什么是载波信号？什么是已调信号？调制是给测量信号赋以一定特征，这个特征由作为载体的信号提供。

常以一个高频正弦信号或脉冲信号作为载体，这个载体称为载波信号。

用需要传输的信号去改变载波信号的某一参数，如幅值、频率、相位。

这个用来改变载波信号的某一参数的信号称调制信号。

在测控系统中需传输的是测量信号，通常就用测量信号作调制信号。

经过调制的载波信号叫已调信号。

3-3 什么是调幅？请写出调幅信号的数学表达式，并画出它的波形。

调幅就是用调制信号x 去控制高频载波信号的幅值。

常用的是线性调幅，即让调幅信号的幅值按调制信号x 线性函数变化。

调幅信号s u 的一般表达式可写为：t mx U u c m s cos )(ω+=式中c ω──载波信号的角频率；m U ──调幅信号中载波信号的幅度； m ──调制度。

图X3-1绘出了这种调幅信号的波形。

图X3-1 双边带调幅信号a) 调制信号 b) 载波信号 c) 双边带调幅信号3-4 什么是调频？请写出调频信号的数学表达式，并画出它的波形。
