（培训体系）工程地质钻探编录技术培训教材工程地质勘探野外编录培训课件2004年7月北京地区地质地貌基本知识第四纪沉积第四纪沉积是指第四纪期间形成的沉积物。
这些沉积物未经风化成岩作用，因而是松散的。
广泛分布于自然界的碎石、卵石、砾砂、粘土等松散沉积统统称为“土”和“碎石土”。
于基础深度影响范围内，称为地基土。
这些土和土层绝大部分形成于第四纪时期，或经风化残留于原地，或经搬运沉积而成，因而它们有不同的特征，具有不同的工程性质。
1、第四纪沉积物的基本特征1.1以陆地沉积为主。
由于第四纪沉积物时代较新，出露地表以陆相为主。
壹般均没有经过石化作用；1.2具有松散性：第四纪沉积层壹般均呈松散状态，未胶结成岩，常称为松散沉积；1.3具有多变性：第四纪沉积物沉积环境复杂，因而沉积层性质、结构和厚度迅速变化，水平方向和垂直方向变化迅速；1.4具有移动性：沉积时间短，为胶结成岩，又受各种营力影响，随时有被搬运、堆积的可能，难以找出原始产状；1.5第四纪沉积物常构成各种堆积地貌形态，且于各种地貌单元中呈现出有规律的变化和分布。
2、第四纪沉积物成因类型第四纪沉积物的主要成因类型及其特征参见表11。
土的主要成因类型及其特征表11第四纪沉积的沉积类型、分布、产状、厚度和地貌紧密相连。
如：山地、平坦山顶、平缓山坡多分布残积物；洪积物多以洪积扇形式分布于山麓、山沟沟口；坡积物分布于山坡和坡麓地段；冲积物分布于河谷段和山前冲积平原；沼泽沉积多分布于沼泽地和泉水溢出带。
北京地区工程地质条件概述评价地基条件主要根据三个方面：即地（地形条件）、土（地层土质条件）和地下水三个条件。
不论北京山区，仍是平原区，或是山地和平原过度带，于工程建筑适宜性方面有很大差别，地质条件类型很多，可是我们以岩土成因和地貌为纲，抓住地、土、水三个因素仍有壹定规律可循。
根据多年来北京地区勘察资料整理分析，能够将北京地区划分为壹些工程地质单元（地质地貌单元）加以叙述，概括说明北京地区工程地质条件。
房屋建筑岩土工程勘察野外钻探记录员培训教材（内部使用请勿外传）收集整理：涂文艺中华人民共和国建设部勘察设计研究院2011年3月目录第一章培训安排第二章相关法律法规摘录第三章规范用词说明第四章影响职业健康安全和环境因素的识别与控制第五章野外记录的基本要求第六章岩石和土的形成第七章岩土工程勘察野外钻探记录的技术要求第一节岩土的定名与分类第二节岩土的野外鉴定与描述第三节钻探与取样第四节原位测试第五节地下水第六节记录格式第一章培训安排1、培训目的为保证岩土工程勘察野外钻探记录质量，提高记录员的水平和质量意识，统一记录要求，对本单位、外协单位记录员进行野外钻探记录培训。
2、培训目标（1）了解国家法律法规对岩土工程勘察野外钻探记录的要求；（2）熟悉岩土工程勘察野外钻探的安全注意事项和本单位对记录的管理要求；（3）掌握《岩土工程勘察规范》（GB50021---2001）对岩土工程勘察野外钻探记录的技术要求；（4）掌握岩土的分类、描述的实际操作技能。
2、培训时间共2天，其中1天半集中授课，半天实际鉴别。
3、培训方式（1）法律法规和技术要求部分以讲解为主，课堂提问为辅；（2）职业健康安全、环境部分以提示、提问方式为主，通过讨论识别影响安全和环境的因素并了解一般的控制措施；（3）土样鉴别采用先理论后实践的方式，实践采用先自我鉴别，再与室内试验相对照的方式。
4、培训有效性评价方式以技能考核为主，内容为土样鉴别。
5、考核及格准则（1）总分100分，70以上（含）为及格；（2）土样鉴别的技能考核以试验室的试验结果为准，允许一级误差，完全正确此项为满分，误差一级得分为满分的80%；1/30第二章相关法律法规摘录岩土工程勘察涉及的主要法律法规主要有两部分，相关的条文摘录如下。
第一部分《建设工程勘察质量管理办法》（建设部115令号2003年2月1日实施）第三条工程勘察企业应当按照有关建设工程质量的法律、法规、工程建设强制性标准和勘察合同进行勘察工作，并对勘察质量负责。

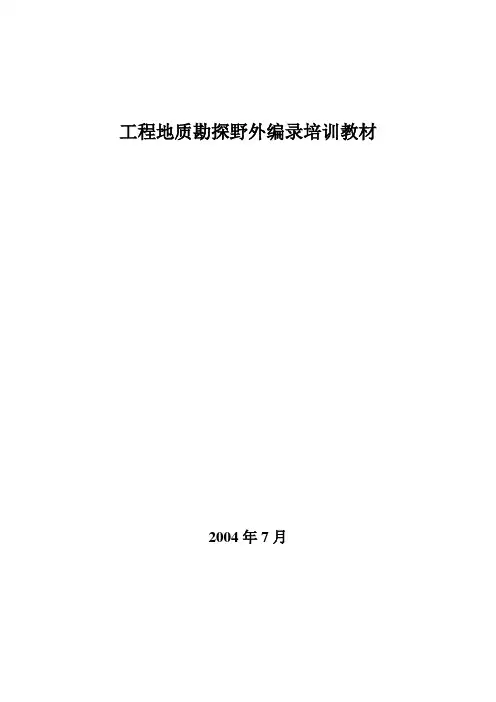

工程地质勘探野外编录培训教材2004年7月北京地区地质地貌基本知识第四纪沉积第四纪沉积是指第四纪期间形成的沉积物。
这些沉积物未经风化成岩作用，因而是松散的。
广泛分布于自然界的碎石、卵石、砾砂、粘土等松散沉积统统称为“土”和“碎石土”。
在基础深度影响范围内，称为地基土。
这些土和土层绝大部分形成在第四纪时期，或经风化残留在原地，或经搬运沉积而成，因而它们有不同的特征，具有不同的工程性质。
1、第四纪沉积物的基本特征1.1以陆地沉积为主。
由于第四纪沉积物时代较新，出露地表以陆相为主。
一般都没有经过石化作用；1.2具有松散性：第四纪沉积层一般都呈松散状态，未胶结成岩，常称为松散沉积；1.3具有多变性：第四纪沉积物沉积环境复杂，因而沉积层性质、结构和厚度迅速变化，水平方向和垂直方向变化迅速；1.4具有移动性：沉积时间短，为胶结成岩，又受各种营力影响，随时有被搬运、堆积的可能，难以找出原始产状；1.5第四纪沉积物常构成各种堆积地貌形态，并在各种地貌单元中呈现出有规律的变化和分布。
2、第四纪沉积物成因类型第四纪沉积物的主要成因类型及其特征参见表11。
第四纪沉积的沉积类型、分布、产状、厚度与地貌紧密相连。
如：山地、平坦山顶、平缓山坡多分布残积物；洪积物多以洪积扇形式分布在山麓、山沟沟口；坡积物分布在山坡和坡麓地段；冲积物分布在河谷段和山前冲积平原；沼泽沉积多分布在沼泽地和泉水溢出带。
北京地区工程地质条件概述评价地基条件主要根据三个方面：即地（地形条件）、土（地层土质条件）和地下水三个条件。
不论北京山区，还是平原区，或是山地与平原过度带，在工程建筑适宜性方面有很大差别，地质条件类型很多，但是我们以岩土成因和地貌为纲，抓住地、土、水三个因素仍有一定规律可循。
根据多年来北京地区勘察资料整理分析，可以将北京地区划分为一些工程地质单元（地质地貌单元）加以叙述，概括说明北京地区工程地质条件。
（一）第四纪以前基岩山地这一单元内地基岩性均未几乎不可压缩的岩石，其强度远远超过一般建筑的要求。
工程地质钻探培训课件第一节工程地质钻探按钻探目的不同，分为工程地质钻探和工程施工钻探。
工程地质钻探主要用于各种工程的勘察，如高层建筑、桥梁、水库、码头、地下铁路、越江和越海隧道等基础勘察。
用钻探的方法作为某种工程施工手段的工程钻称之为工程施工钻。
早期工程钻探技术采用岩心钻探、水井钻探和石油钻探的设备和工艺。
随着工程建筑、交通、水电等事业的发展，用于各项工程钻探的工作量日益增加，为满足不同需要，工程钻探的设备和工艺呈现出多样化及专用化，且已成为钻探技术的一个重要组成部分。
一、概述1、钻探的目的揭露并划分地层，鉴定和描述岩土性质和成分；了解地质构造和不良地质现象的分布、界限及形态等；自钻孔中采取岩土样品，确定岩土的物理力学性质；了解地下水的类型，测量地下水水位，采取水样，分析地下水的物理和化学性质；利用钻孔进行孔内原位测试(如十字板剪力试验、旁压试验、标准贯入试验等)、水文地质试验(如抽水试验、压水试验等)和长期观测等。
2、工程地质孔的类型：测绘孔；勘探孔；控制孔；实验孔。
3、钻探的特点工程地质钻探既不同于固体矿床钻探(岩心钻探)，也不同于水文地质钻探，其主要特点有以下几点：①工程地质钻探主要是在覆盖层中，孔深较浅，一般在50m以内。
孔径依照工程地质勘察的目的而定，其变化范围较大。
②在钻进过程中，不仅查明岩土的种类和性质、岩土的层位和厚度等一般地质、岩土特征，还要查明岩土的原状性。
如岩土的裂隙程度、密实程度、含水情况及风化特点等。
钻进过程中要连续或间隔地用取土器采取原状样品。
③孔内要进行各种试验工作，占用的时间较多，往往比钻进的时间还要长；钻进条件变化大，勘察对象分散。
④完孔时必须止水，以封闭地下水循环的人工通道。
二、钻探设备随着工程地质勘察规模的增大和地下建筑的发展，适宜于工程地质钻探的钻机也在不断地发展。
从初期的手摇钻机及利用岩心钻机进行工程地质钻探，发展到专门进行工程地质钻探的钻机。
这种钻机的种类较多，其功能各异，以适应不同的岩土钻进。

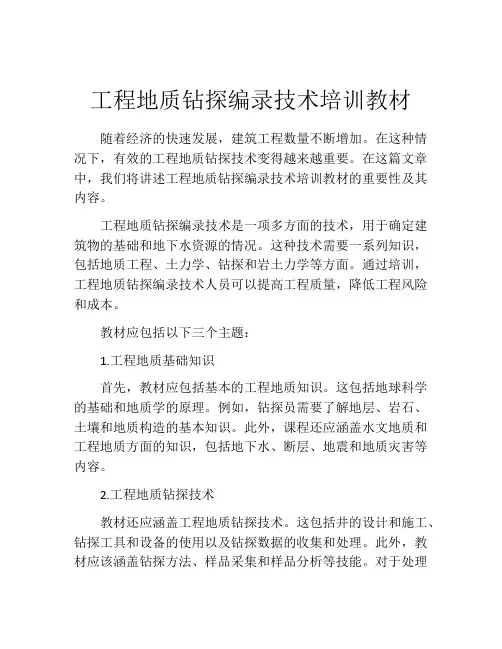

工程地质钻探编录技术培训教材随着经济的快速发展，建筑工程数量不断增加。
在这种情况下，有效的工程地质钻探技术变得越来越重要。
在这篇文章中，我们将讲述工程地质钻探编录技术培训教材的重要性及其内容。
工程地质钻探编录技术是一项多方面的技术，用于确定建筑物的基础和地下水资源的情况。
这种技术需要一系列知识，包括地质工程、土力学、钻探和岩土力学等方面。
通过培训，工程地质钻探编录技术人员可以提高工程质量，降低工程风险和成本。
教材应包括以下三个主题：1.工程地质基础知识首先，教材应包括基本的工程地质知识。
这包括地球科学的基础和地质学的原理。
例如，钻探员需要了解地层、岩石、土壤和地质构造的基本知识。
此外，课程还应涵盖水文地质和工程地质方面的知识，包括地下水、断层、地震和地质灾害等内容。
2.工程地质钻探技术教材还应涵盖工程地质钻探技术。
这包括井的设计和施工、钻探工具和设备的使用以及钻探数据的收集和处理。
此外，教材应该涵盖钻探方法、样品采集和样品分析等技能。
对于处理得到的数据，应包括其在地质模型中的应用。
相应的，钻探员还需要了解采样的方法、不同类型的标本、如何判断样品质量、如何保存样本等。
3.工程应用教材还应包括工程实践知识。
工程钻探员需要了解不同类型的工程地质设计，例如道路、水利和建筑物的特殊需求。
此外，学习者还需要了解如何将地质工作与设计和施工相结合，以提高工程质量和降低成本风险。
工程地质钻探编录技术培训教材的编撰是一个复杂的过程。
通过梳理和整理工程地质领域的各个方面，教材可以帮助工程专业人员掌握工程地质领域的知识。
同时，不断更新和完善教材的内容，是提高工程地质水平的关键。
总之，工程地质钻探编录技术培训教材提供了各种关键性信息，以确保工程钻探员具有必要的技能和工程知识。
通过这种方法，能够提高建筑物的安全性、可靠性、稳定性、性价比。
因此，这是一项非常重要的工作，有助于推动经济和环境的可持续发展。

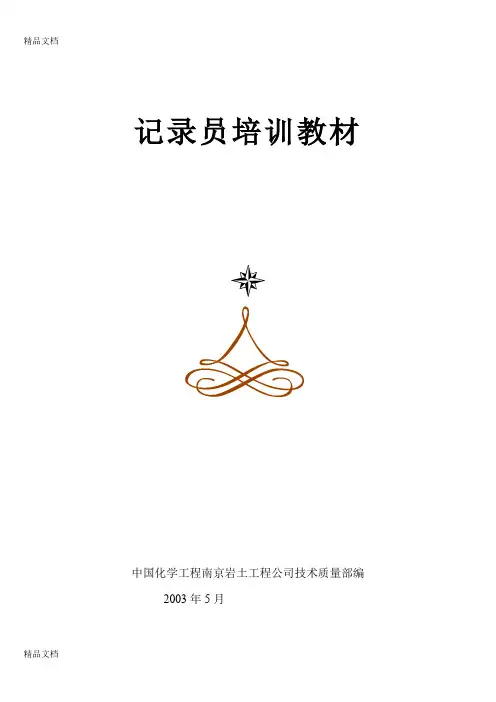

精品文档记录员培训教材中国化学工程南京岩土工程公司技术质量部编2003年5月精品文档前言近年来勘察市场的竞争从初期的价格竞争到目前价格、质量竞争，市场对企业的要求越来越高，这就需要企业有一批高素质的员工做保证，只有高素质的作业层才会有高质量的技术资料。
钻探记录员专业素质的高低直接决定了第一手资料的准确性与可靠性，在为公司的发展培养一批专业技术过硬的技术工人的思想指导下，我们特意编写了本教材，旨在用最简洁的方式，使我公司记录员的专业技术水平在短期内有一定程度的提高，使公司记录员上岗资格化，野外记录格式规范化，减少技术人员在后续的资料整理过程中的盲目性。
本教材共分九章，简要地介绍了岩土的成因类型，各类土的一般特性和肉眼观测特征，野外记录所要描述的内容以及钻探、取土及孔内原位测试的一般要求。
学习结束，要求各记录员掌握一般粘性土、粉土、砂土、碎石类土及软土的野外基本鉴定方法，选择合理钻具，正确进行原状样的采集和钻孔内原位测试，并进行准确记录。
了解三类岩石的基本特征掌握岩石采取率、RQD的计算方法、地下水位的观测和水样的采集，基本掌握特殊土的特征和描述内容，了解其钻探、取样方法等。
第一章粘性土粘性土分为粉质粘土和粘土一、粉质粘土定义：塑性指数大于10且小于或等于17的土应定名为粉质粘土，肉眼观察，细土中有砂粒，干时不坚硬，用锤可打成细土粒，湿时有塑性有粘结力，能搓成φ0.5-2mm的土条，长度较小，用手搓、捻感觉有少量细颗粒，稍有粘滞感觉。
二、粘土定义：塑性指数大于17的土定为粘土，肉眼观察较细腻，一般无砂粒，干时很坚硬，用锤可打成碎块，湿时塑性粘性大，土团压成饼时，边部不裂，能搓成φ=0.5mm的土条，长度不少于手掌，用手搓捻有滑润感觉，当水分较大时，极为粘手，感觉不到有颗粒存在。
三、描述内容：颜色、状态、包含物、光泽反应、摇震反应、结构及层理特征1、颜色：主色在后，次色在前。
2、状态：①坚硬：干而坚硬，很难掰成块。

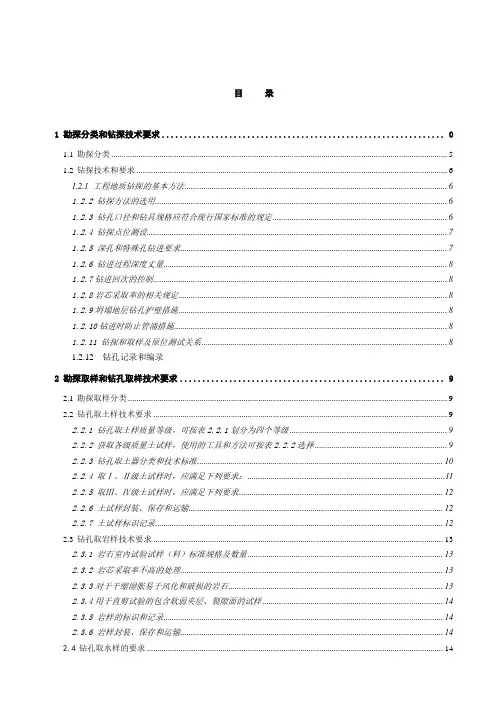

目录1 勘探分类和钻探技术要求 01.1勘探分类 (5)1.2钻探技术和要求 (6)1.2.1 工程地质钻探的基本方法 (6)1.2.2 钻探方法的选用 (6)1.2.3 钻孔口径和钻具规格应符合现行国家标准的规定 (6)1.2.4 钻探点位测设 (7)1.2.5 深孔和特殊孔钻进要求 (7)1.2.6 钻进过程深度丈量 (8)1.2.7钻进回次的控制 (8)1.2.8岩芯采取率的相关规定 (8)1.2.9坍塌地层钻孔护壁措施 (8)1.2.10钻进时防止管涌措施 (8)1.2.11 钻探和取样及原位测试关系 (8)1.2.12 钻孔记录和编录2 勘探取样和钻孔取样技术要求 (9)2.1勘探取样分类 (9)2.2钻孔取土样技术要求 (9)2.2.1 钻孔取土样质量等级，可按表2.2.1划分为四个等级 (9)2.2.2 获取各级质量土试样，使用的工具和方法可按表2.2.2选择 (9)2.2.3 钻孔取土器分类和技术标准 (10)2.2.4 取Ⅰ、Ⅱ级土试样时，应满足下列要求： (11)2.2.5 取Ⅲ、Ⅳ级土试样时，应满足下列要求 (12)2.2.6 土试样封装、保存和运输 (12)2.2.7 土试样标识记录 (12)2.3钻孔取岩样技术要求 (13)2.3.1 岩石室内试验试样（料）标准规格及数量 (13)2.3.2 岩芯采取率不高的处理 (13)2.3.3对于干缩湿胀易于风化和破损的岩石 (13)2.3.4用于直剪试验的包含软弱夹层、裂隙面的试样 (14)2.3.5 岩样的标识和记录 (14)2.3.6 岩样封装、保存和运输 (14)2.4.1 所取水样应能代表天然条件下的水质 (14)2.4.2 采取水样的数量 (15)2.4.3 水样存放时间 (15)2.4.4 水样标签格式可参考表2.4.4 ，在取水同时，应在野外作详细的记录，记录内容包括： (15)3 原位测试和圆锥动力触探与标准贯入试验 (16)3.1原位测试类型和应用 (16)3.1.1 岩土工程勘察中常用的原位测试 (16)3.1.2 各种原位测试适用的土类和能提供的岩土参数 (16)3.1.3 原位测试的其他作用 (17)3.2圆锥动力触探试验 (17)3.2.1圆锥动力触探类型、设备和适用岩土 (17)3.2.2 圆锥动力触探试验技术要求应符合下列规定 (17)3.2.3 圆锥动力触探试验应注意事项 (17)3.2.4 圆锥动力触探记录内容 (18)3.3标准贯入试验 (18)3.3.1 标准贯入试验适用范围 (18)3.3.2标准贯入试验的设备应符合的规定 (18)3.3.3 标准贯入试验技术要求应符合下列规定 (18)3.3.4 标准贯入试验应注意事项 (19)3.3.5 标准贯入试验记录内容 (19)4 勘察编录和钻孔现场记录 (20)4.1勘察编录概念和分类 (20)4.1.1 勘察编录的概念 (20)4.1.2 按勘察方法勘察编录可分 (20)4.1.3 按编录的对象勘察编录可分 (20)4.1.4 按编录的表达方式勘察编录分类 (20)4.2钻孔现场记录表式 (20)4.3钻孔野外记录内容 (25)4.3.1 第一大类记录内容 (25)4.3.2 第二大类记录内容 (25)4.4钻孔野外记录的基本要求 (26)4.5钻孔野外记录和钻孔综合编录 (26)4.5.1 钻孔钻探的具体工作 (26)4.5.2 对钻孔野外记录人员的要求 (26)5 岩石分类和鉴定及钻孔野外记录 (27)5.1岩石地质分类 (27)5.1.1 岩浆岩 (27)5.1.2 沉积岩 (28)5.1.3 变质岩 (28)5.1.4 主要岩石特征及其野外鉴定描述 (28)5.1.5 主要造岩矿物特征及其野外鉴定描述 (28)5.2岩石工程分类 (39)5.2.1 岩石坚硬程度分类 (39)5.2.2 岩石风化程度划分 (40)5.2.3 岩体完整程度分类 (40)5.2.4 岩体基本等级分类 (41)5.2.5 其它岩石分类 (42)5.2.6 岩石和岩体及结构面和结构体 (42)5.2.7 结构面的成因分类和它们的特征 (42)5.2.8 结构面要素及其力学性能 (44)5.2.9 岩体结构类型和类型的划分 (45)5.3岩石鉴定描述和钻孔野外记录 (47)5.3.1 岩石鉴定描述的分类 (47)5.3.2 岩石综合鉴定描述的要求 (47)5.3.3 岩石鉴定描述在钻孔野外记录 (48)6 土分类和鉴定与钻孔野外记录 (50)6.1GB50021-2001土地质成因分类 (50)6.1.1 残积土 (50)6.1.1 坡积土 (50)6.1.3 洪积土 (51)6.1.4 冲积土 (51)6.1.5 淤积土 (52)6.1.6 冰积土 (52)6.1.7 风积土 (53)6.2本讲义土的分类 (53)6.2.1 土的成因分类原则 (53)6.2.2 海水堆积土 (54)6.2.3 岩溶堆积土 (54)6.2.4 人工堆积土 (55)6.3GB50021-2001土的工程分类 (55)6.3.1 GB50021-2001粒组划分和分类系统 (55)6.3.2 GB50021-2001碎石土的分类 (56)6.3.3 GB50021-2001砂土分类 (57)6.3.4 粉土定义和密度湿度分类 (58)6.3.5 粘性土及其分类 (59)6.3.6 湿陷性土和分类 (59)6.3.7 红粘土定义 (60)6.3.9 混合土定义和分类 (60)6.3.10 填土分类 (61)6.3.11 多年冻土 (61)6.3.12 膨胀岩土 (61)6.3.13 盐渍岩土 (61)6.3.14 风化岩和残积土 (62)6.3.15 污染土 (62)6.4JTJ064-98土的工程分类 (62)6.4.1 JTJ051-93土颗粒组划分 (62)6.4.2 JTJ051-93土分类总体系 (63)6.4.3 JTJ051-93巨粒土分类体系 (63)6.4.4 JTJ051-93粗粒土分类 (64)6.4.5 JTJ051-93细粒土分类 (64)6.4.6 特殊土分类 (65)6.5钻孔野外记录土的鉴定和描述 (67)6.5.1 钻孔野外记录土的鉴定和描述主要方法 (67)6.5.2 碎石土应描述 (67)6.5.4 粉土应描述 (68)6.5.6 特殊土描述应根据相应土类及其具体特征确定 (69)6.5.7 互层、夹层、夹薄层的描述 (69)7 钻孔野外记录表内容注释 (71)7.1地层描述 (71)7.1.1 地层和地层名称的确定 (71)7.1.2 地层颜色描述 (72)7.1.3 地层状态的描述 (75)7.1.4 地层湿度的描述 (83)7.1.5 地层密度描述 (84)7.2岩芯采取率和RQD (87)7.2.1 岩芯采取率概念和种类 (87)7.2.2 分层采取率 (88)7.2.3 回次采取率 (88)7.2.4 RQD的实质和意义 (88)7.2.5 岩芯采取率计算注意事项 (88)7.3地下水位测定 (89)7.3.1 地下水位测定的重要性 (89)7.3.2 地下水位基本概念 (90)7.3.3 钻孔中地下水位测定方法和规定 (90)7.3.4 钻孔水位测定注意事项和讨论 (91)1 勘探分类和钻探技术要求1.1 勘探分类1.1.1 岩土工程勘察的勘探可采用钻探、井探、洞探、触探和地球物理勘探等。
地质录井基础培训材料第一单元钻井工程勘探开发深埋地下的油气是一项复杂的系统工程，无论勘探或开发都离不开钻进.钻井是利用机械调和与工艺技术构筑地下地质体与地面通道的工程，是一项最重要的油田基本建设工程。
打井的目的是勘探开发油气层，一口井有数千米深，油气在哪里？不通过地质录井是说不清的。
而地质录井又是随钻进行的，不了解钻井工程的基本知识，不熟悉钻井工艺流程，也就无法搞好地质录井。
因此学习和掌握钻井工程的基本知识，是钻井地质工的必修课程。
下面就钻井工程中有关的钻机、钻具、钻井液、钻井技术、常见事故、完井作业及工程质量等作简要介绍。
一、钻机钻机包括（1）提升系统（2）旋转钻进设备（3）动力驱动设备（4）传动系统（5）钻机底座（6）循环系统（7）控制系统。
二、钻具钻具是钻井井下工具的简称。
它包括方钻杆、钻杆、钻铤、配合（转换）接头、稳定器、井眼扩大器、减震器、钻头以及其它井下工具，如井下动力钻具，取心工具、打捞工具等。
钻具水龙头以下，钻头以上所有下井钻具连接成的钻具串组合。
钻具可分为三大部分：即方钻杆、钻杆和下部钻具组合。
1．钻具丈量钻具丈量是确保钻井井深准确的首要条件，所以钻具的丈量对地质录井人员来讲是基本功。
根据钻具的常用组合和下井钻具顺序介绍：（1）钻头：应从刮刀片顶端、牙轮的牙齿顶端、取心钻头顶端或磨鞋底面丈量到丝扣以下的台阶（母扣量到顶端），见图1－6。
图1-6 各类钻头（2）钻铤和钻杆：钻杆和钻铤的长度均从母扣一端的顶端丈量到公扣丝扣的台阶处。
见图1－7。
（3）接头：与钻杆的丈量方法相同，因其使用频繁，又不被人们注意，往往是容易出差错的地方，应有专门记录。
（4）方钻杆：其作用是传递扭矩和工作时承受全部钻具重量。
对地质录井人员来讲要经常丈量方入，以便计算井深。
所谓方入就是没入转盘面以下的长度，方余即转盘面以上的剩余长度。
录井人员常常在方钻杆上刻出整米记号备丈量方入之用。
见图1－8。
在钻进过程中无论是正常钻进、取心钻进还是处理井下事故，需要经常丈量钻具，才能准确地计算井深。
钻探工程地质编录（实战篇）钻探工程地质编录（实战篇）3月25日发布《钻孔地质编录细则（点击可进入）》之后，有读者提出需要更具体的指导，故小编补发此期，仅供实战时参考（因未校核）。
资料来源于互联网，未署名，在此向原作者表示感谢！钻孔地质编录是搞好普查勘探的基础地质工作之一，它的好坏直按影响到普查勘探工作的进展及地质成果的质量。
因此必须十分重视，严格要求。
钻孔编录员应与机台人员密切配合。
随着钻探工作的进展，及时地进行编录。
并将所取得的地质资料(及时地进行复查、计算后的资料)，制作勘探线剖面草图，用以指导施工，使钻探工作能顺利地进行。
钻孔地质编录员，必须详细地了解工区(矿区)的地质工作目的、任务及要求，全面掌握工区的地质情况，熟识制订的统一图式、图例。
加强基本功的训练，不断提高原始编录质量。
钻孔终孔后应由项目负责或地质组长为主体，及时地组织人员对钻孔原始编录、岩矿心等实物及资料进行全面的复查，以利于原始资料的补充修正。
（一）开钻前的准备1、钻孔的安装定位需由编录员填写“钻孔机械安装及定位通知书”，经项目负责、测量组长等有关人员签字后，发至机台方可进行工作。
2、开钻前三天，编录员必须作好“钻孔地质技术设计书”，经项目负责批准，地质组长，水文地质员等签字后发至机台。
并在开孔前由地质、探矿工程人员、水文地质员等，向机台全体人员介绍钻孔的施工目的、任务及地质情况、工程质量要求等有关事项及相应的措施。
3、开钻前由项目组领导为主体，组成质量验收小组，对机台上的组装，安全生产等各项设备，进行全面的认真检查。
认为齐全合乎要求后，由编录员填写“开孔通知书”，通知机台方可开钻。
（二）岩心的清洗、整理及编号1、从岩心管中取出的岩(矿)心，须严守操作规程，在敲打岩心管取心时，岩心管应斜放，且离地面不应超过20cm，落下的岩心要立即按顺序摆好。
严防岩(矿)心次序混乱，造成资料的错误。
如发现岩心倒置。
应立即纠正，并查明原因。
发现有岩粉、掉块、钢粒等应予剔除。
工程地质勘探野外编录培训教材2004年7月地区地质地貌基本知识第四纪沉积第四纪沉积是指第四纪期间形成的沉积物。
这些沉积物未经风化成岩作用，因而是松散的。
广泛分布于自然界的碎石、卵石、砾砂、粘土等松散沉积统统称为“土”和“碎石土”。
在基础深度影响围，称为地基土。
这些土和土层绝大部分形成在第四纪时期，或经风化残留在原地，或经搬运沉积而成，因而它们有不同的特征，具有不同的工程性质。
1、第四纪沉积物的基本特征1.1以陆地沉积为主。
由于第四纪沉积物时代较新，出露地表以陆相为主。
一般都没有经过石化作用；1.2具有松散性：第四纪沉积层一般都呈松散状态，未胶结成岩，常称为松散沉积；1.3具有多变性：第四纪沉积物沉积环境复杂，因而沉积层性质、结构和厚度迅速变化，水平方向和垂直方向变化迅速；1.4具有移动性：沉积时间短，为胶结成岩，又受各种营力影响，随时有被搬运、堆积的可能，难以找出原始产状；1.5第四纪沉积物常构成各种堆积地貌形态，并在各种地貌单元中呈现出有规律的变化和分布。
2、第四纪沉积物成因类型第四纪沉积物的主要成因类型及其特征参见表11。
第四纪沉积的沉积类型、分布、产状、厚度与地貌紧密相连。
如：山地、平坦山顶、平缓山坡多分布残积物；洪积物多以洪积扇形式分布在山麓、山沟沟口；坡积物分布在山坡和坡麓地段；冲积物分布在河谷段和山前冲积平原；沼泽沉积多分布在沼泽地和泉水溢出带。
地区工程地质条件概述评价地基条件主要根据三个方面：即地（地形条件）、土（地层土质条件）和地下水三个条件。
不论山区，还是平原区，或是山地与平原过度带，在工程建筑适宜性方面有很大差别，地质条件类型很多，但是我们以岩土成因和地貌为纲，抓住地、土、水三个因素仍有一定规律可循。
根据多年来地区勘察资料整理分析，可以将地区划分为一些工程地质单元（地质地貌单元）加以叙述，概括说明地区工程地质条件。
（一）第四纪以前基岩山地这一单元地基岩性均未几乎不可压缩的岩石，其强度远远超过一般建筑的要求。
这个单元没有地下水问题，只要地形条件适宜，没有自然地质现象的危害，没有不利的断层条件下，作为天然地基是相当稳定的。
但不同成因的岩石，工程地质条件也存在一定的差异。
在本单元，建筑主要考虑有无影响场地稳定性的地质构造，不良的物理地质现象，风化层厚度，风化程度等问题。
另一方面由于地面坡度陡，加大了整平土石方量。
其次是上下水管道、交通工程量浩大，投资多。
（二）平原各地区的工程地质条件1、沿山地带工程地质条件地区西部和北部沿山地带的地貌单元主要有：洪积锥、河流阶地、黄土台地、残坡积斜坡、排洪沟道等。
（1）洪积锥的工程地质条件及评价洪积锥多分布在大小山沟的沟口处，地形坡度一般在1-3%之间，排水条件好。
地下水位埋藏较深。
其顶部主要为分选不良的洪积潭石，含有粘性土透镜体的砂砾卵石，和略有磨圆的碎石碎屑物质组成。
其边缘以粘性土为主。
土质均匀性差，但毕竟是水中沉积物，适宜作为一般建筑的地基。
（2）河流阶地的工程地质条件及评价沿山大小河流的两岸，往往有阶地分布。
地势较高，地形比较平坦完整，地下水位一般多大于4.5m供水条件也较好。
地基土具有条理，不均匀性中等，主要为粘性土或粘性土砂砾卵石层互层组成。
工程建筑条件好，适于作为一般建筑的地基。
（3）黄土台地的工程地质条件及评价沿山地带分布很广泛，其外观为山前缓倾台地，近山及台地边缘冲沟发育，切割较深。
地下水位埋藏都很深。
低级岩性主要为结构疏松多大孔，土层比较均一。
对工程的影响主要是具有湿陷性，易于冲刷，应适当采取措施。
但地区多为次生黄土，湿陷性并不严重，稍加处理即可，仍可作为一般建筑的地基。
但地下水源贫乏，供水条件较差。
（4）山麓斜坡和起伏丘陵地西山和北山都存在山区向平原过度的山麓斜坡地带或起伏丘陵地。
地形坡度大于5%。
有残丘、孤山分布其间，冲够发育，地形变化复杂，高差显著。
地基土主要为残积风化碎石屑或坡积碎石，碎石粘性土互层；地下水位埋藏无规律，变化很大。
在这些地段进行工程建筑，应仔细进行勘察。
适于兴建小型建筑。
由于地形多变，土石方量大。
上下水工程及市政设施比平原区投资要多一些。
（5）山洪沟道雨季时作为排泄洪水通道，除修建水利设施及桥梁外，不宜作为建筑用地。
2、各大河流冲洪积扇地形在山麓以下，就进入到各大河流冲洪积扇形地的围。
冲积洪积扇形地，地形一般自顶部向边缘呈辐射状倾斜低落，顶部平突，地势较高，地形坡度一般在1-5‰。
顶部以下的地形逐渐低平，坡度减小到1‰左右。
其岩性在顶部以砂砾卵石为主，厚度20m以上。
在顶部以下由砾卵石逐渐过度到以砂、粘性土为主，卵石层距地表渐深，粗粒、细粒与粘性土呈互层。
在冲洪积扇顶部地下水埋藏较深，在顶部的外围，由于地形坡度一般大于地下水坡度，地下水位逐渐由深变浅，局部呈沼泽化现象。
在洪积扇下部，由于地形坡度缓于地下水位坡度，水位又由浅变得深一些。
这种变化的特性也就引起了冲洪积扇形地自上到下各部位工程地质条件的差异。
在这里必须指出，位于永定河冲积扇地形的市区，随着建设事业的发展，大量开采地下水，改变了地下水位埋深的规律。
（1）扇形地顶部的工程地质条件市西部田村、西黄村、吴家村、仪村一线以细地段；密云县大新庄、靳各庄一线以北，以田各庄为中心地段；房山半壁点、毛家屯以段，分别为永定河、潮白河、拒马河冲洪积扇形地的顶部地区（顶部的下限在地形等高线60m左右）。
这些地区地形坡度在3‰左右，排水条件良好。
地基土为厚层砂、砾卵石层。
地下水位埋藏很深。
扇形地顶部是平原地区工程地质条件最好的地区，但要防止对地下水的污染。
（2）扇形地中下部工程地质条件包括各大河冲积洪积扇形地潜水溢出带以下，直至冲积平原以上的广区。
其下限在平原中部。
这些地区地势略低，地形平坦，平均坡度1‰左右。
地基土以粉质粘土为主，夹有粘质粉土、砂质粉土、粉细砂层，地下水位一般在1.5-4.5m。
埋藏较深的地方，一般是地面相对较高的部位；埋藏较浅的部位，一般是相对低洼的地方，即便有些地区，地下水位较高，但处理也不复杂。
总的情况看，扇形地中下部工程地质条件较好，适于作为一般工业与民用建筑的地基。
（3）冲积平原工程地质条件在上述各大河流冲洪积扇形地以外的广大冲积平原，是地区地势最低的水流汇集之所，地形更平坦，坡度小于1‰，地基土主要是粘性土及粉、细砂层。
在广大河流故道及泛滥区有新近沉积粘性土和疏松粉细砂层。
地下水位一般埋藏较浅。
因此平原东部、南部的工程地质条件就差一些。
需要考虑的是本地区广泛分布的饱和疏松粉细砂层，在地震作用下有发生液化的危险。
在排水、防水问题方面也需采取适当处理措施。
4、几个盆地和半盆地的工程地质条件（1）延庆永宁盆地的工程地质条件延庆永宁盆地的地势自四周山地向平原过度地带，分布有洪积锥、黄土台地和残坡积覆盖的丘陵，其工程地质条件如前述。
盆地中部平原地区，妫河贯穿其间。
妫水河两岸发育两级阶地。
阶地上地形平坦完整。
Ⅱ级阶地上部主要是粘性土组成，下部有静水沉积的灰黑色粘性土分布，中高压缩性。
Ⅰ级阶地主要为砂、砾、卵石层，上部有不厚的新近沉积的粘性土。
地下水位一般埋深1.5-4.5m。
工程地质条件较好。
（2）昌平、平谷山麓半盆地这两个地区是三面环山，一面开口的半盆地。
地形坡度要比一般平原陡一些，排水条件良好。
地基土主要为厚层中高-中等压缩性的粘性土，上布为褐黄色，下部为褐灰色。
粉细砂仅局限在河流附近。
工程地质条件要比各大河流扇形地中下部差一些。
在山麓与平原交界低洼处，常有新近沉积的高压缩性有机土、及草炭夹层，工程地质条件差些。
5、河流沿岸及河漫滩地带工程地质条件在各大河流沿岸存在自然堤后洼地。
例如永定河西岸芦沟桥以下的稻田村—闫仙垡一带，东岸的北天堂、芦城、鹅房村一带，地势低洼，地下水位高及透堤水的影响，经常处于沼泽状态，工程地质条件差。
此外在河流两岸附近阶地的边缘、冲沟发育、地形破碎，需要处理。
在各大河流沿岸地区，常常有冲积砂砾被风吹扬成砂丘地。
地形上成波状起伏，与洼地做有规律的交替。
地基土多为疏松粉细砂层，地下水位，因地形起伏而变化较大，工程地质条件较差。
几条大河两侧的河漫滩，随河流摆动而变化。
历史上曾都是被淹没部分，一般工程建设都不能利用。
永定河、潮白河流域大，物质成分比较复杂，出山后冲积洪积扇部位的河漫滩的组成物质多为粗砂、砾砂、卵石，可做为开采建筑砂石基地。
在下游的河漫滩的物质，主要为新近沉积的细颗粒粘性土及砂土。
6、旧城人工堆积区工程地质条件旧城及其关厢为古老的城市活动围，建筑物兴废变迁甚多，地层受人工破坏比较严重。
同时也有被淹没的历史河、湖、沟、坑分布。
因此，堆积有很厚的、不同性质的人工填土，其中有素填土，也有垃圾、炉灰、房渣等杂填土。
分布极不规律，压缩性不一，不均匀性严重，有的还有湿陷性。
被淹埋的历代河、湖、沟坑分布地带，在底部往往有淤泥夹杂其间。
作为工程建筑地基时，必须进行慎密的勘测设计。
一般来说地基处理较复杂，投资费用大，如兴建带有地下室的高层建筑反而比较经济。
岩土的工程地质分类及土的野外描述目的是正确判断与评价岩土的物理力学性质，为评价建（构）筑物的工程地质条件取得可靠的原始资料。
作为建筑地基的岩石，可分为岩石、天然土和人工填土等。
一、岩石岩石应为颗粒间牢固联结呈整体或具有节理裂隙的岩体。
在工程地质勘察工作中，一般根据岩石的风化程度划分为微风化、中等风化和强风化三等，描述风化程度的特征，包括结构和构造、矿物变异、坚硬程度以及可挖性或可钻性等。
岩石按风化程度分类表1二、碎石土碎石土应为粒径大于2mm的颗粒质量超过总质量50%的土。
（1）按粒径组成及形状进行分类定名：碎石土分类表2(2)碎石土的描述，主要容：密度，一般粒径，最大粒径，磨圆度，风化程度，胶结性，充填物的成分和密度、状态、含量，以及其他特性。
(3)碎石土的密度分为：密、中密、稍密。
其鉴别方法见下表。
碎石土密度的鉴别表3三、砂土砂土应为粒径大于2mm的颗粒含量不超过总质量50%，粒径大于0.075mm的颗粒含量超过总质量50%。
(1)按粒径组成进行分类定名：砂土的分类表4注：分类时应按含量由大到小以最先符合者确定。
(2)砂土的描述，主要容：颜色、密度、湿度、含有物的成分、状态和含量，胶结性以及其他特性。
砂土密度的鉴别表5砂土湿度的鉴别表6四、粉土和粘性土粉土应为塑性指数小于或等于10的土。
粘性土应为塑性指数大于10的土。
(1)粉土和粘性土按塑性指数Ip的分类定名及野外鉴别特征如下表：粉土、粘性土的分类及鉴别特征表7(2)粉土、粘性土的描述主要容：颜色、湿度、天然状态、结构和构造、含有物、密度和野外强度以及其他特征。
粉土、粘性土的天然状态鉴别表8断面状态指粉土和粘性土断面上肉眼观察到的形态，包括：断面粗糙程度可分为致密、粗糙；孔隙可分为大孔、小孔、虫孔、多孔或少孔，均以土样断面上的孔状和孔数经验判定；层理指土的垂直截面上呈现的纹理或水平层次，描述为显层理；结构和构造性是指土粒集合体的形状和相互连接的特征，结构特征如描述块状、团粒状、片状，结构性特征为天然土具有一定的原始结构强度，轻捏即可破坏天然结构，形成碎块或团粒状的描述为结构性差或较差，轻捏很容易变软的描述为结构敏感。
