三极管振荡电路
简单的、低成本的、晶体管振荡电路，简要分析，学学振荡电路，在过去发现有几个别人的产品就是用这个电路来产生一定频率的脉冲信号。感觉很有意思。来学习一下。
由上图可见，这个电路是由两个非门（反相器）用电容C1,C2构成的正反馈闭合环路。三级管Q1的集电极输出接在Q2的基集输入，Q2的集电极输出又接在Q1的基极输入。电路接通电源后，通过基极电阻R2,R3同时向两个三极管Q1,Q2提供基极偏置电流。使两个三极管进入放大状态。虽然两个三级管型号一样对称。但电路参数总会存在微小的差异，也包括两个三极管本身，也就是说T1,T2的导通程度不可能完全相同，假设Q1导通快些，则D点的电压就会降的快些。这个微小的差异将被Q2放大并反馈到 Q1的基极，再经过Q1的放大，形成连锁反应，迅速使Q1饱和，Q2截止，D点变成低电平“0”，C点变成高电平“1”。
Q1饱和后相当于一个接通的开关，电容C1通过他放电。C2通过它充电。随着C1的放电，由于有正电源VCC的作用，Q2的基极电压逐渐升高，当A点电压达到0.7V后，Q2开始导通进入放大区，电路中又会立刻出现连锁反应，是Q2迅速饱和，Q1截止，C点电位变电平“0”。D点电位变高电平“1”。这个时候电容C2放电，C1充电。这一充放电过程又会使Q1重新饱和,Q2截止。如此周而复始，形成振荡。
由上可以知道通过改变C1,C2的电容大小，可以改变电容的充放电的时间，从而改变振荡频率。
电路谐振
含有电感线圈和电容器的无源（指不含独立电源）线性时不变电路在某个特定频率的外加电源作用下，对外呈纯电阻性质的现象。这一特定频率即为该电路的谐振频率。以谐振为主要工作状态的电路称谐振电路。无线电设备都用谐振电路完成调谐、滤波等功能。电力系统则需防止谐振以免引起过电流、过电压。
电路中的谐振有线性谐振、非线性谐振和参量谐振。前者是发生在线性时不变无源电路中的谐振，以串联谐振电路中的谐振为典型。非线性谐振发生在含有非线性元件电路内。由铁心线圈和线性电容器串联（或并联）而成的电路（习称铁磁谐振电路 ）就能发生非线性谐振 。在正弦激励作用下，电路内会出现基波谐振、高次谐波谐振、分谐波谐振以及电流（或电压）的振幅和相位跳变的现象。这些现象统称铁磁谐振。参量谐振是发生在含时变元件电路内的谐振。一个凸极同步发电机带有容性负载的电路内就可能发生参量谐振。
所谓谐振，按电路理论，它是正弦电压加在理想的(无寄生电阻)电感或电容串联电路上。当正弦频率为某一值时，容抗与感抗相等，电路的阻抗为零，电路电流达到无穷大；如果正弦电压加在电感和电容并联电路上，当正弦电压频率为某一值时，电路的总导纳(导纳是阻抗的倒数)为零,电感、电容元件上电压为无穷大。前者称为串联谐振，后者称为并联谐振。 用公式表示
Z=R+j(XL-XC) 其中，Z为阻抗，R为电阻，XL-XC=X为感抗+容抗=电抗。从公式中间可以清晰的看出：当感抗XL与容抗XC相等的时候，Z中间只包含实分量R，即纯电阻。此时即为谐振。
谐振子
把振动物体看作不考虑体积的微粒（或质点，点电荷）的时候，该振动物体就叫谐振子。
所谓谐振，在运动学就是简谐振动，该振动是物体在一个位置附近往复偏离该振动中心位置（即平衡位置）进行运动，在这个振动形式下，物体受力的大小总是和他偏离平衡位置的距离成正比，并且受力方向总是指向平衡位置。
电学谐振指的是电磁学物理量的强度在一个中值上下进行波动，也是类似运动学的谐振。

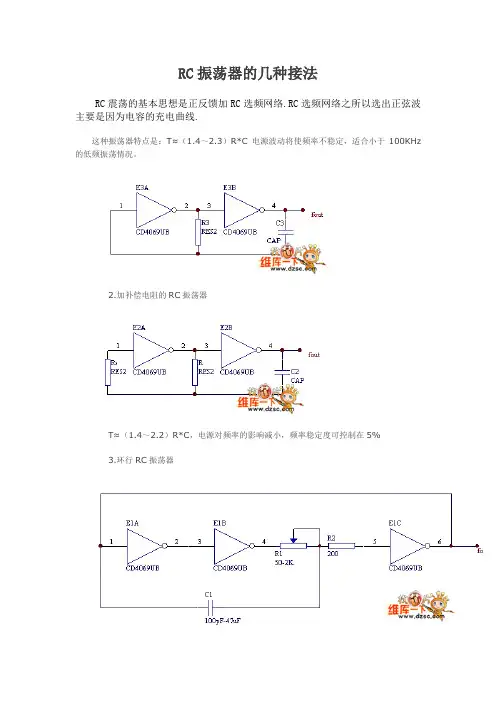

RC振荡器的几种接法
RC震荡的基本思想是正反馈加RC选频网络.RC选频网络之所以选出正弦波主要是因为电容的充电曲线.
这种振荡器特点是：T≈（1.4～2.3）R*C 电源波动将使频率不稳定，适合小于100KHz的低频振荡情况。
2.加补偿电阻的RC振荡器
T≈（1.4～2.2）R*C，电源对频率的影响减小，频率稳定度可控制在5%
3.环行RC振荡器
4.采用TTL反相RC振荡器，频率可达50MHz
5.采用两三极管构成的RC振荡器 ,其中R5=R8，R7=R6，C5=C6
RC文氏电桥震荡器的计算说明
这个电路由RC串并网络构成选频网络，同时兼作正反馈电路以产生振荡，两个电阻和电容的数值各自相等。负反馈电路中有两个二极管，它们的作用是稳定输出信号的幅度。也可以采用其他的非线形元件来自动调节反馈的强度，以稳定振幅，如：热敏电阻、场效应管等。
该电路输出波形较好，缺点是频率调节比较困难。
RC文氏电桥振荡电路
RC文氏电桥振荡器的电路如图1所示，RC串并联网络是正反馈网络，由运算放大器、R3和R4负反馈网络构成放大电路。
图1 RC文氏电桥振荡器
C1R1和C2R2支路是正反馈网络，R3R4支路是负反馈网络。C1R1、C2R2、R3、R4正好构成一个桥路，称为文氏桥。
RC串并联选频网络的选频特性
RC串并联网络的电路如图2所示。RC串联臂的阻抗用Z1表示，RC并联臂的阻抗用Z2表示。
图2 RC串并联网络
RC串并联网络的传递函数为
……………….式（1）
当输入端的电压和电流同相时，电路产生谐振，也就是式（1）是实数，虚部为0。令式（1）的虚部为0，即可求出谐振频率。
谐振频率
对于文氏RC振荡电路，一般都取R=R1 = R2，C=C1 = C2时，于是谐振角频率:
振荡电路
正弦波振荡器在量测、自动控制、无线电通讯及遥控等许多领域有着广泛的应用．例如调整放大器时，我们用一个＂正弦波信号发生器＂和生一个频率和振幅均可以调整的正弦信号，作为放大器的输入电压，以便观察放大器输出电压的波形有没有失真，并且量测放大器的电压放大倍数和频率特性．这种正弦信号发生器就是一个正弦波振荡器．它在各种放大电路的调整测试中是一种基本的实验仪器．
在无线电的发送和接收机中，经常用高频正弦信号作为音频信号的＂载波＂，对信号进行＂调制＂变换，以便于进行远距离的传输．
高频振荡还可以直接作为加工的能源，例如焊接半导体器件引脚时使用的＂超声波压焊机＂，就是利用60KHz左右的正弦波（即超声波）作为焊接的＂能源＂．
那么一个正弦波振荡器为什么能够自己产生一个正弦波的振荡呢？它产生的正弦振荡又怎么能够满足我们所提出来一定频率和振幅的要求呢？最后，这个正弦振荡在外界干扰之下又怎么能够维持其确定的振荡频率和振幅呢？这些就是下面我们要讨论的基本问题．
放大电路是典型的两端口网络,振荡电路是一个典型的单端口网络,只有一个射频信号的输出端口.从能量转化的角度来看,射频放大电路和射频振荡电路都是直流电的能量转换到特定频率射频信号的能量.两者的区别就在于振荡电路没有射频信号的输入,而放大电路必须有射频信号的输入.
振荡电路的技术指标包括:①输出射频信号频率的准确度和稳定度;②输出射频信号振幅的准确性和稳定度;③输出射频信号的波形失真度;④射频信号输出端口的阻抗和最大输出功率.对于射频振荡电路的设计,都需要按照上述技术指标进行.通常在射频信号源的参数中,也可以找到上述技术指标.
振荡器通常可以分为反馈型振荡电路和负阻型振荡电路.反馈型振荡电路是由含有两端口的射频晶体管两端口网络和一个反馈网络构成,如使用双极型晶体管或者场效应管构成的振荡电路,采用在射频放大电路中引入正反馈网络和频率选择网络形成振荡电路.负阻型振荡电路由射频负阻有源器件和频率选择网络构成,如使用雪崩二极管﹑隧道二极管﹑耿氏二极管等构成射频信号源.在负阻型振荡电路中通常不出现反馈网络,而反馈型振荡电路必须包含正反馈网络,因此反馈网络是区分两种类型振荡电路的标志.通常反馈型振荡电路的工作频率为射频的中低端频段,负阻振荡电路的工作频率为射频的高端频段.负阻振荡电路更适合于工作在微波﹑毫米波等频率更高的频段.
