Evd动态模量测试仪操作规程

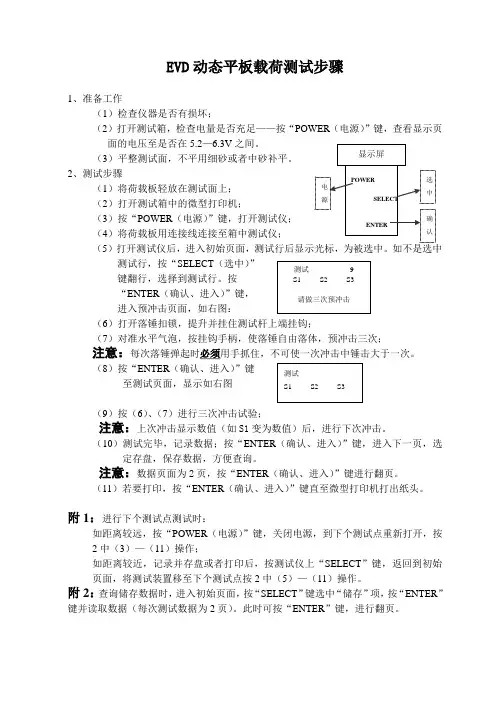

EVD动态平板载荷测试步骤

1、准备工作

（1）检查仪器是否有损坏；

（2）打开测试箱，检查电量是否充足——按“POWER（电源）”键，查看显示页面的电压至是否在5.2—6.3V之间。

（3）平整测试面，不平用细砂或者中砂补平。

2、测试步骤

（1）将荷载板轻放在测试面上；

（2）打开测试箱中的微型打印机；

（3）按“POWER（电源）”键，打开测试仪；

（4）将荷载板用连接线连接至箱中测试仪；

（5）打开测试仪后，进入初始页面，测试行后显示光标，为被选中。如不是选中测试行，按“SELECT（选中）”

键翻行，选择到测试行。按

“ENTER（确认、进入）”键，

进入预冲击页面，如右图：

（6）打开落锤扣锁，提升并挂住测试杆上端挂钩；

（7）对准水平气泡，按挂钩手柄，使落锤自由落体，预冲击三次；

注意：每次落锤弹起时必须用手抓住，不可使一次冲击中锤击大于一次。

（8）按“ENTER（确认、进入）”键

至测试页面，显示如右图

（9）按（6）、（7）进行三次冲击试验；

注意：上次冲击显示数值（如S1变为数值）后，进行下次冲击。

（10）测试完毕，记录数据；按“ENTER（确认、进入）”键，进入下一页，选定存盘，保存数据，方便查询。

注意：数据页面为2页，按“ENTER（确认、进入）”键进行翻页。

（11）若要打印，按“ENTER（确认、进入）”键直至微型打印机打出纸头。

附1：进行下个测试点测试时：

如距离较远，按“POWER（电源）”键，关闭电源，到下个测试点重新打开，按2中（3）—（11）操作；

如距离较近，记录并存盘或者打印后，按测试仪上“SELECT”键，返回到初始页面，将测试装置移至下个测试点按2中（5）—（11）操作。

附2：查询储存数据时，进入初始页面，按“SELECT”键选中“储存”项，按“ENTER”键并读取数据（每次测试数据为2页）。此时可按“ENTER”键，进行翻页。 测试

动态变形模量Ｅvd试验

———————————————————————————————— 作者:

———————————————————————————————— 日期:

ﻩ

四、动态变形模量Ｅvd测试原理与操作要点

１.测试原理

ＺFG０2轻型落锤式测试仪:动态变形模量(Evd)测试仪ZFG02用于道路施工中检查基床、基底的方法。动态变形模量是反映散骨料或再生料、回填料、级配碎石、石灰土组成的基床、基底土、砾石基层及地基承载能力的一个指标。

体积小，重量轻便于携带－－总重量35公斤 ﻫ安装、拆卸方便、操作简单--一人便可操作ﻫ自动化程度高、测试速度快——一次测试只需3分钟

性能稳定、可靠、精度高——采用先进的传感技术ﻫ环保型产品、已人为本——无辐射、废气等污染

1、模拟高速列车对路基产生的动应力进行动载测试，能够反映土体的实际受力情况。其荷载板下的最大 动应力σ=0.1 Mｐa,与高速铁路设计的土的动应力相符。

２、 测试速度快,检测一点只需约2分钟。在检测数量不变的情况下,可以缩短检测时间,不影响施工进度;在相同的检测时间内，可以增加检测数量，使测试数据更具有代表性;施工中可以随时跟踪检测，发现问题及时处理,真正实现施工过程中的质量监控。

3、 操作简便、自动化程度高、大幅度减轻劳动强度。避免人工读表、记录、绘图、计算产生的误判和误 差；全自动数据处理系统，数据液晶显示且现场打印输出波形及结果，确保测试结果的准确、客观。

4、体积小、重量轻、便于携带、安装及拆卸方便。仪器总重量不超过35ｋg,最大单件重不超过15kg,不需要额外的加载设备;仪器测试地点转移迅速、方便。

5、 适用范围广。该测试仪器除了可适用的土壤种类范围与Ｋ３0相同外,还特别适应于施工场地狭窄的困难地段，如路基与桥涵过渡段的检测。６、 特别适合于受动荷载作用的铁路、公路、机场及工业建筑的地基质量监控测试。

７、 环保型产品。无核辐射以及废气等污染,利于环境保护和试验人

1 动态弹性模量测试仪安全操作及保养规程

动态弹性模量测试仪是一种用于测定材料动态弹性模量的仪器，广泛应用于材料研究、建筑工程、交通工程等领域。本文将介绍动态弹性模量测试仪的安全操作和保养细节，以确保测试过程的顺利进行和设备的长期使用。

安全操作

为保证测试过程的安全和准确，以下是动态弹性模量测试仪的安全操作规程：

1. 设备安装

在安装设备前，应对测试现场进行认真检查，确保环境空气干燥、温度适宜、噪声低等条件满足测试要求。设备安装位置应保持平稳，防止发生震动影响测试结果。

2. 设备操作

在操作设备时，应正确接通电源并按照使用说明书进行设备调试。设备的操作时间应严格按照使用说明书的要求进行，由于过长的测试时间会影响测试结果的准确度，并可能损坏设备。测试过程中应保持仪器的稳定，防止外部震动的干扰。

3. 设备保养

设备使用过程中，应定期对其进行保养和维护，以确保设备的性能和精度，具体步骤如下： 2 • 清洁设备：定期清洁设备外观和内部设备，包括测试台面、传感器、电气元器件和其他构件。使用干净的毛巾或棉布，不要使用有腐蚀性和磨损性的清洁剂。

• 校准设备：定期进行设备校准和调试，确保测试结果准确可靠。校准设备通常需要初始校准和定期校准，初次安装完成后，必须进行初始校准，定期校准通常为每个月一次。

• 检查电气部分：定期检查电气元器件和元器件线路，确保测试仪器在运行状态下的安全性和可靠性。在检查电气部分时，必须关掉电源，排除异常情况才能重新启动。

保养规程

以下是动态弹性模量测试仪的保养规程：

1. 清洁设备

为尽量减少振动、磨损和测试偏差，设备应保持内部和外观清洁。坚决禁止使用酸、碱性强的清洁剂。应使用有机溶剂或纯净水来擦拭仪器。

2. 校准设备

设备在使用过程中，可能会因磨损、老化和其他不可预知的因素而影响性能和精度。因此，必须进行校准和调试来保证其正常工作，通常需要进行初始校准和定期校准。 3 3. 更换配件

四、动态变形模量Evd测试原理与操作要点

1.测试原理

ZFG02轻型落锤式测试仪：动态变形模量(Evd)测试仪ZFG02用于道路施工中检查基床、基底的方法。动态变形模量是反映散骨料或再生料、回填料、级配碎石、石灰土组成的基床、基底土、砾石基层及地基承载能力的一个指标。

体积小，重量轻便于携带--总重量35公斤

安装、拆卸方便、操作简单--一人便可操作

自动化程度高、测试速度快——一次测试只需3分钟

性能稳定、可靠、精度高——采用先进的传感技术

环保型产品、已人为本——无辐射、废气等污染

1、模拟高速列车对路基产生的动应力进行动载测试，能够反映土体的实际受力情况。其荷载板下的最大 动应力σ=0.1 Mpa，与高速铁路设计的土的动应力相符。

2、 测试速度快，检测一点只需约2分钟。在检测数量不变的情况下，可以缩短检测时间，不影响施工进度；在相同的检测时间内，可以增加检测数量，使测试数据更具有代表性；施工中可以随时跟踪检测，发现问题及时处理，真正实现施工过程中的质量监控。

3、 操作简便、自动化程度高、大幅度减轻劳动强度。避免人工读表、记录、绘图、计算产生的误判和误 差；全自动数据处理系统，数据液晶显示且现场打印输出波形及结果，确保测试结果的准确、客观。

4、体积小、重量轻、便于携带、安装及拆卸方便。仪器总重量不超过35kg，最大单件重不超过15kg，不需要额外的加载设备；仪器测试地点转移迅速、方便。

5、 适用X围广。该测试仪器除了可适用的土壤种类X围与K30相同外，还特别适应于施工场地狭窄的困难地段，如路基与桥涵过渡段的检测。6、 特别适合于受动荷载作用的铁路、公路、机场及工业建筑的地基质量监控测试。

7、 环保型产品。无核辐射以及废气等污染，利于环境保护和试验人

Evd动态变形模量测试仪的应用和发展状况

《京沪高速铁路设计暂行规定》（2004修订版）、《京沪高速铁路路基施工暂行规定》（2004）和《京沪
