小孔成像概念

小孔成像趣事

两千多年以前，我国学者韩非在他的书里记载了一个有趣的故事：有人请了一个画匠为他画一张画。三年以后，画匠告诉他：“画成了！”他一看，八尺长的木板上只涂了一层漆，什么画也没有，便大发脾气，认为画匠欺骗了他。画匠说：“请你修一座房子，房子要有一堵高大的墙，再在这堵墙对面的墙上开一扇大窗户。把木板放在窗上，太阳一出来，你在对面的墙上就可以看到一幅图画。”他半信半疑，照画匠的话去办。果然，在屋子的墙壁上出现了亭台楼阁和往来车马的图像，好像一幅绚丽多彩的风景画。尤其奇怪的是，画上的人和车还在动，不过都是倒着的！

大约两千四五百年以前，我国的学者—－墨翟和他的学生，作了世界上第一个小孔成倒像的实验，解释了小孔成倒像的原因，指出了光的直线进行的性质。这是对光直线传播的第一次科学解释。

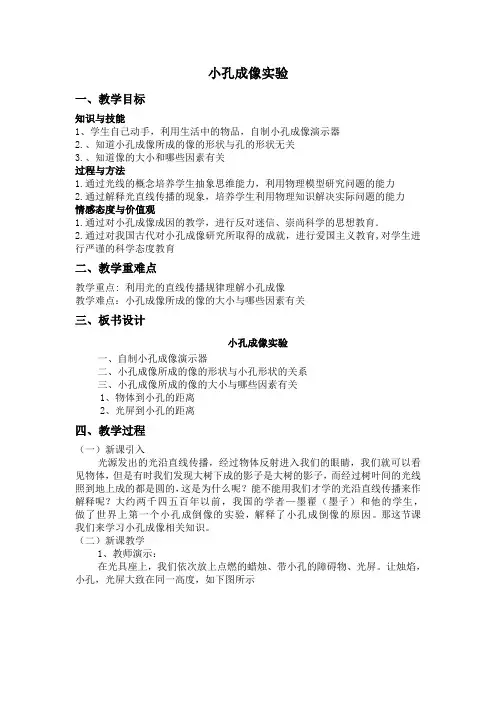

小孔成像实验

一、教学目标

知识与技能

1、学生自己动手，利用生活中的物品，自制小孔成像演示器

2.、知道小孔成像所成的像的形状与孔的形状无关

3.、知道像的大小和哪些因素有关

过程与方法

1.通过光线的概念培养学生抽象思维能力，利用物理模型研究问题的能力

2.通过解释光直线传播的现象，培养学生利用物理知识解决实际问题的能力

情感态度与价值观

1.通过对小孔成像成因的教学，进行反对迷信、崇尚科学的思想教育．

2.通过对我国古代对小孔成像研究所取得的成就，进行爱国主义教育,对学生进行严谨的科学态度教育

二、教学重难点

教学重点: 利用光的直线传播规律理解小孔成像

教学难点：小孔成像所成的像的大小与哪些因素有关

三、板书设计

小孔成像实验

一、自制小孔成像演示器

二、小孔成像所成的像的形状与小孔形状的关系

三、小孔成像所成的像的大小与哪些因素有关

1、物体到小孔的距离

2、光屏到小孔的距离

四、教学过程

（一）新课引入

光源发出的光沿直线传播，经过物体反射进入我们的眼睛，我们就可以看见物体，但是有时我们发现大树下成的影子是大树的影子，而经过树叶间的光线照到地上成的都是圆的，这是为什么呢？能不能用我们才学的光沿直线传播来作解释呢？大约两千四五百年以前，我国的学者—墨翟（墨子）和他的学生，做了世界上第一个小孔成倒像的实验，解释了小孔成倒像的原因。那这节课我们来学习小孔成像相关知识。

（二）新课教学

1、教师演示：

在光具座上，我们依次放上点燃的蜡烛、带小孔的障碍物、光屏。让烛焰，小孔，光屏大致在同一高度，如下图所示

（1）成像是正立还是倒立？（倒立）

（2）成像是虚像还是实像？（实像）

（3）小孔成像所成的像的形状与孔的形状有关吗？

2、学生动手制作小孔成像器

利用课先准备的材料制作小孔成像器，剪去易拉罐的上部，蒙上一层塑料膜，在罐底钻一个小洞，简单的仪器制成。同学们将小洞向外对着发光蜡烛，即可在塑料膜上得到倒立的像。

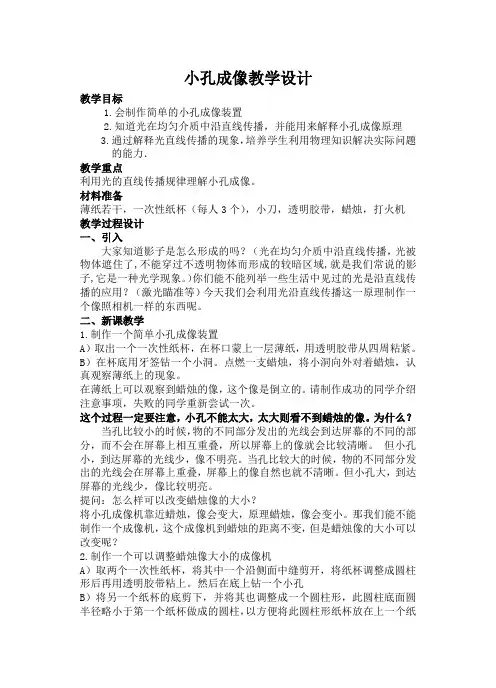

小孔成像教学设计

教学目标

1.会制作简单的小孔成像装置

2.知道光在均匀介质中沿直线传播，并能用来解释小孔成像原理

3.通过解释光直线传播的现象，培养学生利用物理知识解决实际问题的能力．

教学重点

利用光的直线传播规律理解小孔成像。

材料准备

薄纸若干，一次性纸杯（每人3个），小刀，透明胶带，蜡烛，打火机

教学过程设计

一、引入

大家知道影子是怎么形成的吗？（光在均匀介质中沿直线传播，光被物体遮住了,不能穿过不透明物体而形成的较暗区域,就是我们常说的影子,它是一种光学现象。）你们能不能列举一些生活中见过的光是沿直线传播的应用？（激光瞄准等）今天我们会利用光沿直线传播这一原理制作一个像照相机一样的东西呢。

二、新课教学

1.制作一个简单小孔成像装置

A）取出一个一次性纸杯，在杯口蒙上一层薄纸，用透明胶带从四周粘紧。

B）在杯底用牙签钻一个小洞。点燃一支蜡烛，将小洞向外对着蜡烛，认真观察薄纸上的现象。

在薄纸上可以观察到蜡烛的像，这个像是倒立的。请制作成功的同学介绍注意事项，失败的同学重新尝试一次。

这个过程一定要注意，小孔不能太大，太大则看不到蜡烛的像。为什么？

当孔比较小的时候，物的不同部分发出的光线会到达屏幕的不同的部分，而不会在屏幕上相互重叠，所以屏幕上的像就会比较清晰。 但小孔小，到达屏幕的光线少，像不明亮。当孔比较大的时候，物的不同部分发出的光线会在屏幕上重叠，屏幕上的像自然也就不清晰。但小孔大，到达屏幕的光线少，像比较明亮。

提问：怎么样可以改变蜡烛像的大小？

将小孔成像机靠近蜡烛，像会变大，原理蜡烛，像会变小。那我们能不能制作一个成像机，这个成像机到蜡烛的距离不变，但是蜡烛像的大小可以改变呢？

2.制作一个可以调整蜡烛像大小的成像机

A）取两个一次性纸杯，将其中一个沿侧面中缝剪开，将纸杯调整成圆柱形后再用透明胶带粘上。然后在底上钻一个小孔

B）将另一个纸杯的底剪下，并将其也调整成一个圆柱形，此圆柱底面圆半径略小于第一个纸杯做成的圆柱，以方便将此圆柱形纸杯放在上一个纸杯里面。

小孔成像数学模型

全文共四篇示例，供读者参考

第一篇示例：

小孔成像数学模型是描述光在经过一个小孔后的成像过程的数学模型。这个模型被广泛地应用在光学领域中，尤其是在照相术和望远镜设计方面。在这篇文章中，我们将详细介绍小孔成像数学模型的原理和应用。

让我们从一个简单的实验开始，考虑一个小孔P和一个发射光源S。当光线从光源S发出并经过小孔P时，会在屏幕上形成一个明亮的点O。这个点O就是光线经过小孔后在屏幕上的成像点。根据光的传播特性，我们可以通过几何光学的原理来推导小孔成像数学模型。

根据几何光学的原理，我们可以得到如下的成像条件：

1. 光线在穿过小孔时是近似直线传播的。

2. 光源到小孔的距离与小孔到成像点的距离之比等于小孔的直径与成像点的直径之比。

基于这些原理，我们可以建立起小孔成像数学模型。假设光源S距小孔P的距离为d1，小孔P到屏幕的距离为d2，小孔的直径为D1，成像点O在屏幕上的直径为D2。根据成像条件，我们可以得到以下的数学关系式： d1 / d2 = D1 / D2

根据这个数学模型，我们可以计算出成像点的位置和大小。这个模型不仅可以用于简单的小孔成像实验，也可以应用在更复杂的光学系统中，如照相机和望远镜中。

在照相机中，光线通过镜头后会聚焦在感光器上，形成照片。照相机的工作原理其实就是利用了小孔成像数学模型。通过调节镜头的位置和焦距，可以改变成像点的位置和大小，从而实现不同的拍摄效果。

而在望远镜中，我们通过眼睛观察远处的物体时，也是利用了小孔成像数学模型。望远镜的镜片和透镜会将远处的景物聚焦在眼睛的虹膜上，形成清晰的视觉效果。

除了这些传统的应用，小孔成像数学模型在现代科学技术中也有着广泛的应用。例如在医学成像领域，通过X光和CT扫描等技术，可以获取患者体内的影像，帮助医生做出诊断和治疗方案。
