远程抄表方案随着智能电表等技术的发展，远程抄表方案已经成为现代化管理的必然选择。
远程抄表方案通过应用通信技术和自动化技术，实现对用电信息的远程采集和传输，极大地提高了抄表的效率和准确性，也提供了更多的数据支持，方便管理者进行用电分析和能源优化。
下面是一套具体的远程抄表方案：一、设备安装：1.智能电表：在每户住户的电表上安装智能电表，该电表具备采集并记录用电数据的功能，同时具备通信功能。
2.集中器：在小区或大楼内某个节点上安装集中器，集中器作为智能电表和数据中心之间的桥梁，负责实现数据的采集和传输。
二、通信方案：1.GPRS通信：集中器采用GPRS通信方式，通过移动通信网络实现与数据中心的远程通信。
GPRS通信方式具有覆盖范围广、稳定可靠等优点，非常适合用于远程抄表。
2.互联网通信：集中器采用以太网口连接互联网，通过TCP/IP协议与数据中心进行通信。
互联网通信方式具有传输速度快、多设备接入等优点。
三、数据采集与传输：1.采集频率：定期采集智能电表记录的用电数据，采集频率可以按照不同的需求进行设置，比如每天、每周或者每月采集一次。
2.数据传输：集中器将采集到的用电数据通过GPRS通信或互联网通信上传到数据中心，数据中心接收和存储这些数据。
四、数据管理和分析：1.数据处理：数据中心对接收到的用电数据进行处理和整理，将其转化为可视化的形式，并提供相应的数据查询和分析功能。
2.用电分析：基于收集到的用电数据，数据中心可以进行用户用电分析，比如分析用户的用电习惯、用电负荷峰谷、用电损耗等，为用户提供用电优化的建议和指导。
五、运维管理：远程抄表方案需要进行相应的运维管理，包括设备的维护和更新、通信网络的监测和维护、数据中心的运行和管理等。
同时，还需要建立相应的安全机制，保护用户用电数据的安全和隐私。
总之，远程抄表方案通过智能电表和集中器的联动，实现了对用电信息的远程采集和传输，提高了抄表的效率和准确性。
同时，通过数据的分析和管理，为用户提供用电优化的建议和指导，有助于提高能源利用效率和节约用电成本。

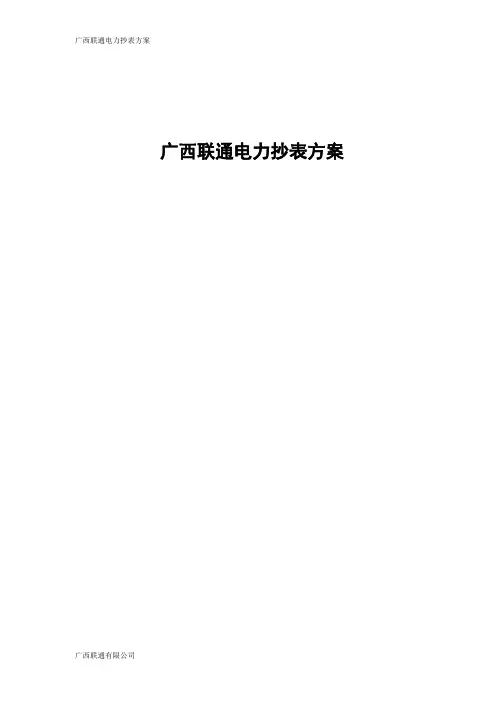

广西联通电力抄表方案目录1.前言32.客户需求描述43.广西联通GPRS无线网络及优势44.系统实现方案54.1方案介绍54.2电力抄表应用用户模型54.3方案概述64.4提供给客户网络的接入方式64.5GPRS实现方案资源占用情况74.5.1终端状态转移分析84.5.2用户端资源占用情况94.6GPRS APN接入管理94.6.1企业用户自开户104.6.2Hosting及业务接入104.6.3专网AAA 114.6.4安全绑定114.6.5GPRS APN企业接入设备管理124.6.6电力无线采集终端监控管理134.7系统访问方式195.广西联通推荐的网络建设方案195.1推荐的解决方案195.2方案优势206.结束语211. 前言首先，衷心感谢广西电力局长期以来对广西联通的信任和支持！希望在贵局网络的建设中广西联通能助您一臂之力，共同搭建现代化的信息网络。
本方案是基于GPRS APN接入方式的广域无线专网组网建议方案，为了实现内网互联而专门制定。
我们通过与贵单位的领导和专家的前期沟通，在了解通信需求的基础上我们成立了专门的方案小组。
并结合广西电力局目前通信条件和通信费用的分析情况制作了本方案。
我们衷心的希望可以通过本方案的论证和实施，能进一步加深彼此在通信领域的合作！广西联通有限公司集团客户部敬呈2019年8月20日2. 客户需求描述经过我们和贵单位相关领导和专家的前期交流探讨，将贵单位的需求归纳总结说明如下：随着电力系统改革的全面展开和不断深入，电力逐步走向市场化。
我国电力行业、电力部门在体制结构、运营管理方式上都发生了深刻变化。
电力公司由过去的生产型向经营型方向发展，电能作为电力公司的主要商品，它的销售和其对应的电费回收已成为电力公司主要经济考核指标。
因此加大对配电网与用电网的监测与管理，实现对大用户电量的远程抄表和自动结算，改进传统的电费结算手段，加强线损管理，提高防窃电能力，加大用电监察水平，满足广大用户对于供电的质量和可靠性要求，是提高电力部门的生产经营管理水平和管理效率，最终实现电网商业化运营，建立区域乃至全国统一的电力大市场而采取的重要举措。
基于GPＲＳ的电力公司远程抄表系统平台建设方案李鹏王明果中国联通日照市分公司【摘要】本文主要是中国联通日照市分公司利用GPＲＳ业务，对日照电力公司提出的远程抄表系统平台建设方案，使用通用分组无线业务技术实现数据分组发送和接收，具有用户一直在线、按流量计费、服务成本低等特点，远程抄表的实现既促进了电力系统的信息化，也增强了联通公司在当地通信市场的竞争力。
【关键词】通用分组无线业务远程抄表虚拟专用网络无线数据通信一、GPＲＳ网络介绍GPＲＳ是通用分组无线业务（Ｇｅｎｅｒａｌ。
ａｃｋｅｔＲａｄｉｏＳｅｒｖｉｃｅ）的英文简称，是在现有ＧＳＭ系统上发展出来的一种新的承载业务，采用与ＧＳＭ同样的无线调制标准、同样的频带、同样的突发结构、同样的跳频规则以及同样的ＴＤＭＡ帧结构，在移动用户和数据网络之间提供一种连接，给移动用户提供高速无线ＩP，允许用户在端到端分组转移模式下发送和接收数据，而不需要利用电路交换模式的网络资源，从而提供了一种高效、低成本的无线分组数据业务，特别适用于间断的、突发性的和频繁的、少量的数据传输，也适用于偶尔的大数据量传输。
GP ＲＳ移动数据传输系统有很大的应用范围，几乎所有中低速率的数据传输业务都可以应用，如城市配电网络自动化、自来水、商业。
ＯＳ机、ＩＮＴＥＲＮＥＴ接入、金融、交通、公安等。
二、远程抄表系统介绍远程抄表系统是一种采用通讯和计算机网络技术，将安装在用户处的电能表所记录的电量等数据通过遥测传输汇总到营业部门，代替人工抄表及后续相关工作的自动化系统，采用此方式不仅能节约大量人力资源，更重要的是可以提高抄表准确性，供电管理不猛能得到及时准确的数据信息，如电能需量、分时电量和负荷曲线等，随着无线通信数字网络的发展，无线远程自动抄表已成为发展的必然趋势，其应用领域极为广阔。
对于远程抄表系统，电力公司已经应用有成熟的产品，本文重点讨论运营商网络以及与客户之间的网络接口、实现方案。
_三、基于GPＲＳ网络的无线数据传输系统１．系统组成。
抄表软件系统数据库为ORACLE数据库，运行于WIN98/2000/XP、NT的操作系统，易于使用。
软件所能管理的用户数量没有限制。
第二部分系统组成本系统由带系统软件的主站、带F2100 GPRS DTU传输终端、采集器及电度表组成。
手持终端是本系统的补充，在系统出现意外时进行人工抄表。
一、数据中心主站运行集中抄表系统的计算机（服务器或PC机）称为主站，主站通过宽带网络与终端DTU相连。
中心提供互联网IP地址及互联网出口（端口）。
中心条件首先用一台能上网的PC机，条件必须能让外网访问的到，如运行中心软件的PC机在局域网里面，那要在局域网路由器做端口映射到本机PC，等这些条件具备之后在本机运行一个中心DEMO，开放一个端口，运行软件等待DTU的连接。
系统软件抄表系统的核心部分是系统软件，它遵循DL/T645部标通讯规约，并有扩展性。
抄表软件系统数据库为ORACLE数据库，运行于WIN98/2000/XP、NT的操作系统，易于使用。
软件所能管理的用户数量没有限制。
系统的功能与特点有：(一)安全可靠：安全性由三方面构成：第一，ORACLE数据库是大型的、多用户的数据库，它的安全性高，允许多用户同时使用同一数据库而不会破坏完整性，用它来做抄表系统的数据引擎可以保证数据的安全；第二，系统对用户实现分级授权管理功能，通过检查使用者的名字和授权密码，赋予使用者相应的操作权，借鉴银行系统的密码管理模式限制无关人员改变数据库和硬件设置。
第三，防火墙功能及完善的数据备份功能，防备系统受到人为的恶意攻击，数据备份功能确保在硬件系统故障时，也能随时在新的硬件设备上数据无丢失地启动抄表系统。
(二)完善的系统日志：系统日志记录了进入系统，离开系统，收费，设置硬件，改变运行参数操作等及操作者，操作时间，凡是改变数据库的操作都被记录下来。
(三)抄表速度快：抄表快、数据准确，抄表时PC机只读采集器的数据，数据传输采用1200波特率，传输速度快，并对每个数据块都有效验码，保证了传输的准确性。
远程抄表系统设计方案目录一、系统概况 (5)二、远程抄表系统方案 (6)三、总的系统构成 (9)四、产品实物图 (10)五、DCGLW2-TQ201R型无线采集器 (10)六、远程抄表管理中心软件说明 (10)一、系统概况随着供电自动化以及城乡电网改造的不断深入，涉及到千家万户和用电大户的电能量管理和抄表计费已成为电力部门关心和重视的热点问题，尽管目前已有通过各种有线，红外，无线等通讯方式，对电能量进行管理和各种表计数据进行抄录，但在具体应用和项目实施过程中，都遇到数据抄录不稳定，施工困难，费用高昂等问题。
我公司长期从事电力自动化，GPRS远程数据通讯等产品的研制和开发，针对目前电力部门电能量管理和表计数据抄录，远程编程、校时存在的问题，提出了GPRS远程电能量管理和表计数据抄录系列方案，采用先进的计算机网络技术和无线数据通讯技术，完成各种数据和控制信号的双向传输。
本系列方案在同龙电、三星、恒通、威胜、浩宁达、华立、ABB、斯伦贝谢的产品配套使用，以及电力自动化项目改造过程中，获得用户广泛好评。
我公司采用了业内最先进的GPRS技术、及主研制的三级自动中继路由电台、与国内多家电表厂家合作推出了基于GPRS远程抄表系统，有着性能可靠、运行费用低廉、功能齐全的优点。
已经在国内多家电业局开通运行，反映良好。
二、GPRS远程抄表系统方案GPRS远程抄表系统是针对电表的抄表工作而设计的一个大规模的远程抄表通讯网络系统。
它溶合了业内最先进的GPRS技术，结合了本公司多年来GPRS远程抄表的经验，以及多年来的GPRS数据传输经验，是一套造价及运行费用低廉、组网方便、可扩展性强的大型GPRS远程抄表系统。
该系统由中心数据后台计算机、中心后台软件、中心数据库服器、GPRS 服务器、DCGL321-ZPG8201型电能采集终端、带RS485接口的电能表、以及手抄器。
该GPRS远程抄表系统适用于对一个城市区域或城市小区的电表进行全自动远程抄表管理。
基于GPRS的电力远程抄表解决方案
1
2020年5月29日
基于GPRS的电力远程抄表解决方案
1 系统概述
随着国家电力系统两网改造工作的逐渐推进,”一户一表,管电到户”政策的贯彻,用电网络急剧膨胀,使得供电企业对用电网络的管理任务日益加剧。
如何把庞大且分散的大用户用电量及其它数据及时有效而且准确无误地收集、统计及分析,成为供电企业一个迫切需要解决的问题。
如果仅凭抄表工人挨家挨户地抄表,不但会造成工作效率低,而且由人工抄表所带来的漏抄、误抄、估抄,甚至抄表人员同用电户合伙作弊,都会给供电企业带来不可估量的损失。
供电企业需要一种投资较少,安装及维护方便,通讯可靠,计量准确的电能表远程集中抄表解决方案。
远程自动抄表系统是不需要人员到达现场,使用计算机技术、通信技术、网络技术和微电子技术相结合,经过一定的网络设备建立通讯联系,具有高度集成性,集软件、硬件为一体,对各种范围内电力用户实时用电量信息以及各种故障信息数据自动正确采集、传输、统计及综合分析的系统。
具有抄收速度快、计算精度高、抄表同时性好、可直接与营业计算机联网等突出的优点。
采用自动抄表系统能够降低抄表人员的劳动强度、降低人为因素造成的抄表误差,并能迅速的统计实时线损。
2
2020年5月29日
制约集中抄表系统自动化发展的一个重要因素就是配电网结构复杂,用户线路数据多、位置分散。
因此,通信系统的设计是保证远程自动抄表系统稳定、可靠的重要基础。
当前一般可供选择的通信方式有无线电、电话线、载波和光纤。
根据对市场进行的调查,无线通信需解决申报频率问题,又要解决抗干扰和天线防雷、抗风等问题;租用电话线路运行费用很高;国内载波技术尚不过关,开关分段后无法继续与主站通信。
而光纤通信价格更是高昂。
当前移动GSM网络覆盖面几乎遍及全国,在 GSM 基础上的GPRS网络也日益完善,因此构建这种抄表系统时,完全可利用现成的 GPRS无线网络而不必重新建设新的基站。
这种抄表方案,其特点是组网简单,建设费用低,方案无需变更就能够推广到不同地域使用。
电力公司可利用GPRS移动数据网络对各重要电力节点、大用户电表进行监控,自动读取相关数据并加以分析,还可进一步进行远程控制或设备维护,可减少人力资源、缩短修护时间并节省有线或者专线建设成本。
2 系统结构
基于GPRS的电力远程抄表系统由电度表、集中器、GPRS通讯终端和用户后台服务器及后台分析软件(合成为主站)组成。
集中器实时采
3
2020年5月29日
集用户多个电表的用电数据,经过GPRS通讯终端将数据发送至用户后台服务器,由后台分析软件对数据进行汇总分析,形成各种报表数据。
此套系统除了实时抄表之外,还提供了设备管理功能,如告警:停电告警、逆相告警、超温告警、过载告警等;控制:对欠费用户进行拉闸等。
结构图如下:
3 爱立信智能通信平台(EMIP)
系统简介
4
2020年5月29日
爱立信M2M应用平台EMIP(Ericsson M2M Intelligent Platform)为各种行业客户提供了一种集数据采集、传输和处理的整套M2M解决方案。
爱立信M2M应用平台EMIP由两部分组成:MC8000通信服务器和GT08系列终端。
GT08系列终端与用户设备经过RS232、RS485、I/O接口连接,负责数据采集,并经过GPRS/EDGE/CDMA或者3G网络传送至MC8000通讯服务器。
MC8000系统负责收集终端数据并处理,将数据传送至用户后台软件系统。
爱立信独有的RCP可靠通信协议则在GT08终端和MC8000系统之间建立起可靠的通信链路。
5
2020年5月29日。
