《PCB板制作工艺流程》

PCB板（Printed Circuit Board）是电子产品中不可或缺的一部分，它负责连接和支持电子元件。下面是PCB板制作的基本工艺流程：

1. 设计布局：首先，根据电子产品的要求，通过计算机辅助设计软件（CAD）来设计PCB板的布局。这个过程包括确定电路的连接、元件的布置和线路的走向等。

2. 制作底板：在底板上涂覆一层薄膜，然后通过曝光、显影、蚀刻等工艺来制作出PCB板的底层线路。

3. 印刷元件：将电子元件按照设计要求印刷到PCB板上，这包括焊接点、导线和其他需要的元件。

4. 焊接元件：通过烙铁或者自动焊接机来将元件和线路焊接在一起，确保良好的连接。

5. 镀金层：为了增强PCB板的导电性能和耐腐蚀性能，需要对PCB板进行金属镀金处理。

6. 检验测试：对制作完成的PCB板进行功能性测试和安全性检验，以确保其可靠性和稳定性。

7. 制成成品：经过检验合格的PCB板最后形成成品，可以进行包装和出货。

整个PCB板的制作流程是一个复杂的过程，需要精密的设备和精细的技术。随着电子产品的不断发展和更新，PCB板的制作工艺也在不断改进和完善，以满足市场不断变化的需求。

珠海市缤彩电子科技有限公司

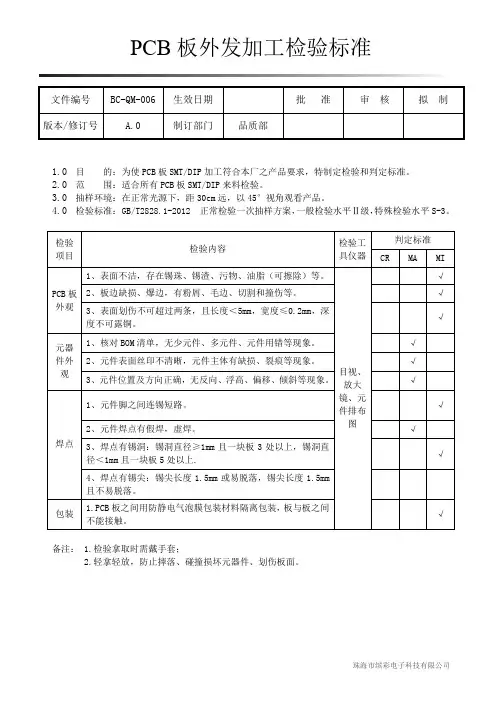

PCB板外发加工检验标准

1.0 目 的：为使PCB板SMT/DIP加工符合本厂之产品要求，特制定检验和判定标准。

2.0 范 围：适合所有PCB板SMT/DIP来料检验。

3.0 抽样环境：在正常光源下，距30cm远，以45°视角观看产品。

4.0 检验标准： GB/T2828.1-2012 正常检验一次抽样方案，一般检验水平Ⅱ级，特殊检验水平S-3。

检验项目 检验内容 检验工具仪器 判定标准

CR MA MI

PCB板外观 1、表面不洁，存在锡珠、锡渣、污物、油脂（可擦除）等。

目视、放大镜、元件排布图 √

2、板边缺损、爆边，有粉屑、毛边、切割和撞伤等。 √

3、表面划伤不可超过两条，且长度＜5mm，宽度≤0.2mm，深度不可露铜。 √

元器件外观 1、核对BOM清单，无少元件、多元件、元件用错等现象。 √

2、元件表面丝印不清晰，元件主体有缺损、裂痕等现象。 √

3、元件位置及方向正确，无反向、浮高、偏移、倾斜等现象。 √

焊点 1、元件脚之间连锡短路。 √

2、元件焊点有假焊，虚焊。 √

3、焊点有锡洞：锡洞直径≥1mm且一块板3处以上，锡洞直径＜1mm且一块板5处以上. √

4、焊点有锡尖：锡尖长度1.5mm或易脱落，锡尖长度1.5mm且不易脱落。

包装 1.PCB板之间用防静电气泡膜包装材料隔离包装，板与板之间不能接触。 √

备注： 1.检验拿取时需戴手套；

2.轻拿轻放，防止摔落、碰撞损坏元器件、划伤板面。 文件编号 BC-QM-006 生效日期 批 准 审 核 拟 制

版本/修订号 A.0 制订部门 品质部

1、利用原理图设计工具绘制原理图，并且生成对应的网络表。当然，有些特殊情况下，如电路版比较简单，已经有了网络表等情况下也可以不进行原理图的设计，直接进入PCB设计系统，在PCB设计系统中，可以直接取用零件封装，人工生成网络表。

2、手工更改网络表 将一些元件的固定用脚等原理图上没有的焊盘定义到与它相通的网络上，没任何物理连接的可定义到地或保护地等。将一些原理图和PCB封装库中引脚名称不一致的器件引脚名称改成和PCB封装库中的一致，特别是二、三极管等。

二、画出自己定义的非标准器件的封装库

建议将自己所画的器件都放入一个自己建立的PCB 库专用设计文件。

三、设置PCB设计环境和绘制印刷电路的版框含中间的镂空等

1、进入PCB系统后的第一步就是设置PCB设计环境，包括设置格点大小和类型，光标类型，版层参数，布线参数等等。大多数参数都可以用系统默认值，而且这些参数经过设置之后，符合个人的习惯，以后无须再去修改。

2、规划电路版，主要是确定电路版的边框，包括电路版的尺寸大小等等。在需要放置固定孔的地方放上适当大小的焊盘。对于3mm 的螺丝可用6.5~8mm 的外径和3.2~3.5mm 内径的焊盘对于标准板可从其它板或PCB izard 中调入。

注意：在绘制电路版地边框前，一定要将当前层设置成Keep Out层，即禁止布线层。

四、打开所有要用到的PCB 库文件后，调入网络表文件和修改零件封装

这一步是非常重要的一个环节，网络表是PCB自动布线的灵魂，也是原理图设计与印象电路版设计的接口，只有将网络表装入后，才能进行电路版的布线。

在原理图设计的过程中，ERC检查不会涉及到零件的封装问题。因此，原理图设计时，零件的封装可能被遗忘，在引进网络表时可以根据设计情况来修改或补充零件的封装。

当然，可以直接在PCB内人工生成网络表，并且指定零件封装。

五、布置零件封装的位置，也称零件布局

pcb板制造工艺流程及控制方法

PCB板，也就是印刷电路板，它的制造可有趣啦。

一、工艺流程。

1. 设计。

这就像是给PCB板画蓝图呢。工程师们用专门的软件，把线路、元件的位置啥的都规划好。要考虑好多东西哦，像电流怎么走最合理，元件之间怎么连接不会打架。这个阶段要是出点小差错，后面可就麻烦咯。比如说，要是线路设计得太挤，那生产的时候可能就会短路啦。

2. 开料。

把大的覆铜板按照设计的尺寸切成小块。这就好比裁布料一样，得裁得准准的。要是尺寸不对，后面的工序就像穿错尺码的衣服，怎么都不合适。

3. 内层线路制作。

这一步是在板子里做出线路来。要通过光刻、蚀刻这些技术。光刻就像用光照出线路的形状，蚀刻呢，就把不需要的铜给去掉，留下我们想要的线路。这个过程就像雕刻家在雕刻作品，得小心翼翼的，一不小心刻坏了，这块板子可能就废啦。

4. 层压。

如果是多层板的话，就要把做好内层线路的板子叠起来，然后用高温高压让它们粘在一起。这就像做三明治一样，要把每层都放好，压得紧紧的，不然中间可能会有空隙，那可就不好使喽。

5. 外层线路制作。

和内层线路制作有点像，不过这是在板子的最外面做线路。这时候要更注意美观和准确性啦，毕竟这是大家能直接看到的部分。 6. 阻焊和字符印刷。

阻焊就像是给线路穿上防护服，防止它们在焊接的时候短路。字符印刷呢，就是印上一些标识，像元件的编号之类的，这样我们在组装的时候就能轻松找到对应的元件啦。

7. 表面处理。

这是为了让PCB板在焊接元件的时候更容易，像镀锡、镀金之类的。就像给板子的表面做个美容，让它更好地和元件结合。

8. 成型。

把板子按照设计的形状切割出来。这是最后的一步啦，就像给PCB板做个最后的造型。

二、控制方法。

1. 质量控制。

在每个工序之后都要检查，就像我们做完一件事要检查有没有漏洞一样。比如在线路制作之后，要用检测仪器看看线路有没有断开或者短路的地方。要是发现问题，要及时调整或者把有问题的板子挑出来，可不能让它混到好板子里面去。
