对电力系统配电网与无功补偿的探讨思考

无功补偿在电力系统中的作用与意义

无功补偿是电力系统中的重要技术手段之一，其作用与意义广泛应用于电力系统的稳定运行和质量改善。本文将从三个方面来阐述无功补偿的作用与意义。

一、无功补偿在电力系统中的作用

1. 提升功率因数：无功补偿设备能够补偿电力系统中的无功功率，减少无功功率对有功功率的影响，从而提升功率因数。功率因数是衡量电力系统运行效率的重要指标之一，高功率因数不仅能提高电力系统的运行效率，还能减少线路损耗，降低电流的谐波含量。

2. 调节电压稳定：电力系统运行中，无功功率的变化会导致电压波动，甚至引发电压失稳。无功补偿能够通过调节功率因数来控制无功功率的流动，进而稳定电压，提高电力系统的可靠性。

3. 抑制谐波：电力系统中的谐波会对电力设备产生负面影响，如降低设备的寿命和运行效率，引发电网冗余和过载等问题。无功补偿设备能够对谐波进行补偿，抑制谐波的产生和传播，提高电力系统的谐波抗扰能力。

二、无功补偿在电力系统中的意义

1. 提高电力系统运行效率：通过无功补偿，能够减少电力系统中的无功损耗，提高有功功率的传输效率，降低线路损耗和电流损耗，从而提高电力系统的运行效率。 2. 降低电力系统负荷：无功补偿设备能够有效控制电压波动，稳定电力系统的运行，减轻系统负荷，提高供电质量。特别是在大型工业厂短时间启动高功率设备时，无功补偿能够减少电压下降的幅度，降低电网的电压波动，保证电网的供电质量。

3. 降低线路损耗：无功补偿设备能够减少电力系统中的无功功率损耗。无功功率的流动会产生感性和容性电流，这些电流会导致线路和设备的能量损耗。通过无功补偿，能够减少这些损耗，降低线路损耗，提高电力系统的能效。

三、结语

无功补偿在电力系统中具有重要的作用与意义，其能够提升功率因数，调节电压稳定，抑制谐波，提高电力系统的运行效率，降低负荷和线路损耗。随着电力系统的发展与智能化技术的应用，无功补偿设备将发挥着更加关键的作用，为稳定供电和提高电力系统的可持续性发挥重要作用。

浅析配电网与无功补偿方式的运行

摘要：配电网无功补偿对电网的安全可靠、优质、经济运行具有重要作用。配电网合理的无功补偿，能够有效地维持系统的电压水平，降低有功网损，提高网络输送容量和设备利用率。现今建设电网行业中10kv配电网的无功损耗占整个电力系统无功损耗的比重很大。在10kv配电网使用柱上无功补偿方式，依照负荷变化自动调整补偿容量，有效地提升配电网功率因数，改善电压质量，降低线路电能损耗，提高供电能力。

关键词：电力系统；无功补偿；降损；经济；电能损耗

0前言

随着电力系统的建设发展和电力用户自动化水平的提高，电气设备对电源电压质量的要求越来越高。波动性负荷造成的局部电网电压不稳和功率因数恶化严重威胁着高自动化水平设备的电气寿命，制约着企业生产效率的提高。电力系统无功功率的调节影响到系统的功率因数、电压水平和负荷平衡，因而是电力系统运行中的一个重要问题。补偿电力系统无功，稳定系统电压，改善系统功率因数，已成为广大用户的迫切要求和电力系统自动化领域的研究方向之一。

1 无功补偿的方式

1.1负荷的无功功率补偿

当无功补偿系统处于独立工作状态时，补偿点的选取直接影响到补偿效果。尤其在距离较长的线路上进行集中补偿，如农电网线

路，补偿点的影响更加明显。一些距离很长或带有特殊负荷的线路(如电气化铁路的机车牵引电力线)为保证补偿效果，往往在一条线路上安装多台补偿设备。安装点的选取与线路上负荷的分布情况直接相关。对于低压配电网而言，其负荷一般是沿线路均匀分布的，为使补偿前、后的降损效果最大，必须确定补偿容量和位置，分三种情况。

1.1.1 单点补偿

在无功负荷沿线均匀分布的条件下，对单点补偿而言，补偿地点应装设在距线路首端为线路全长的2/3处，补偿容量为全线所需无功容量的2/3时，线损下降值将为最大。在此情况下，线损下降率为

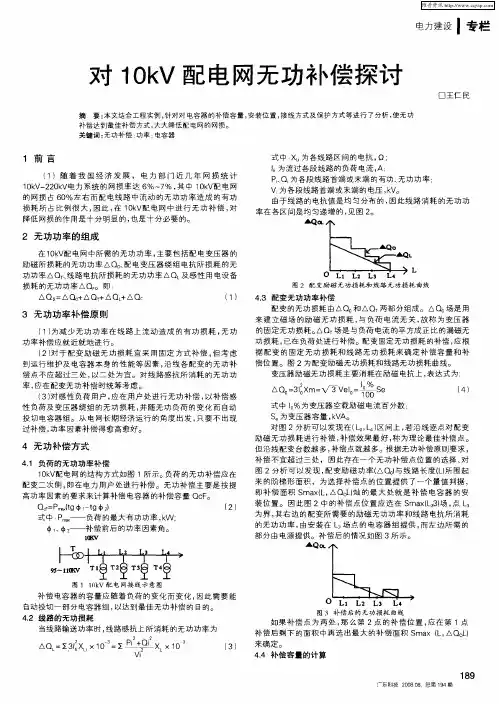

１前言　对１　０　ｋＶ配电网无功补偿探讨　

摘要：本文结合工程实例，针对对电容器的补偿容量，安装位置，接线方式及保护方式等进行了分析，使无功　补偿达到最佳补偿方式，大大降低配电网的网损。　关键词：无功补偿．功率；电容器　

（１）随着我国经济发展，电力部门近几年网损统计　

１０ｋＶ一２２０ｋＶ电力系统的网损率达６％～７％，其中１０ｋＶ￣２电网　

的网损占６０％左右而配电线路中流动的无功功率造成的有功　

损耗所占比例很大，因此，在１０ｋＶ￣２电网中进行无功补偿，对　

降低网损的作用是十分明显的，也是十分必要的。　

２无功功率的组成　

在１０ｋＶ￣２电网中所需的无功功率，主要包括配电变压器的　

励磁所损耗的无功功率△Ｑ。、配电变压器绕组电抗所损耗的无　

功功率△Ｑ　、线路电抗所损耗的无功功率△Ｑ　及感性用电设备　

损耗的无功功率△Ｑ　。即．　电力建设Ｉ专栏　

口王仁民　

式中＿，、ｌＸ．为各线路区间的电抗，Ｑ：　

ｌ　为流过各段线路的负荷电流，Ａ；　

Ｐ．、Ｑ．为各段线路首端或末端的有功、无功功率　

Ｖ　为各段线路首端或末端的电压，ｋＶ。　

由于线路的电抗值是均匀分布的，因此线路消耗的无功功　

率在各区间是均匀递增的，见图２。　ｍ￣ｌｏ．　

Ｌ　

Ｌ　

图２配变励磁无功损耗和线路无功损耗曲线　

△Ｑｚ＝△Ｑｏ＋△ＱＴ＋△ＱＬ＋△ＱＦ　（１）４．３配变无功功率补偿　

３无功功率补偿原则　

（１）为减少无功功率在线路上流动造成的有功损耗，无功　

功率补偿应就近就地进行。　（２）对于配变励磁无功损耗宜采用固定方式补偿，但考虑　

到运行维护及电容器本身的性能等因素，沿线各配变的无功补　

偿点不应超过三处，以二处为宜。对线路感抗所消耗的无功功　

率，应在配变无功补偿时统筹考虑。　

（３）对感性负荷用户，应在用户处进行无功补偿，以补偿感　

性负荷及变压器绕组的无功损耗，并随无功负荷的变化而自动　

投切电容器组。从电网长期经济运行的角度出发，只要不出现　

过补偿，功率因素补偿得愈高愈好。　

10kv配电网的无功补偿策略探讨

摘要：10kv配电网作为我国中低压配电网中至关重要的部分，在维持国家电力系统正常运行中发挥着关键作用，然而，近年来，由于配电网中各种现代化设备的大力应用，配电网中出现了较为严重的无功功率失衡状况，致使该配电网运行受到了严重的阻碍，开展有效的无功补偿工作迫在眉睫。本文便是以10kv的配电网实施无功补偿作为主题，通过分析无功补偿的价值，谈论了无功补偿工作的几点策略。

关键词：10kv配电网；无功补偿；价值；策略

中图分类号：tm421 文献标识码：a 文章编号：

无功功率是维持10kv配电网中电压的稳定性以及电网持续健康运行的必要保证，一旦电网中的无功功率呈现出失衡的状况，势必会诱发电网电力能源应用效率的低下，或者是电网设备损害等问题，继而破坏到国家与人民的用电利益。因此，新时期，电网技术维护人员必须积极地应对当前无功功率的失衡状况日益加剧的问题，正视无功补偿工作的重要意义，采取有效的方式与策略，努力推动无功补偿工作的顺利开展，以切实保证10kv配电网的健康运作。

一、10kv配电网中无功补偿工作的价值分析

无功功率失衡问题是配电网运行中面临的较为常见的问题，若无功功率超出正常的状况，势必会造成配电网各负荷节点运行电压的降低，并增加系统的输送电流，继而使线损程度提升，降低电力能源的使用效率。若无功功率不足，便会使系统运行的功率因素被迫降低，进而致使电压出现过大的波动，导致该系统的供电稳定性能受到威胁，不利于优化10kv配电网的综合供电服务工作。因此，对10kv配电网实施无功补偿势在必行。具体来讲，无功补偿的价值大致可以从以下几点内容来分析：

1、提升电能使用效率

10kv配电网运行状态中，配电变压器以及输电线路会不可避免地受到内部强烈电力磁场环境的影响，而难以做到传输中的电力能源百分之百向热能的转换，配网中各元件设备、线路的视在功率以及通行电流，会直接决定其转换出的热能的数量。技术人员通过将无功补偿装置加设于10kv的配电网，实施对于各电容器的并联控制，可以充分地降低该输电线路以及各设备的通行电流值，继而实现有功功耗的大幅度减少，支持电能在最大程度上向热能的转换，从而可以有效提升电能的使用效率。
