与安全设备相关线体的PLC程序编写规范

PLC编程方法与设计规则PLC（可编程逻辑控制器）编程方法与设计规则是指在PLC编程过程中，为了保证程序的稳定性、可靠性以及可维护性，需要遵循的一些原则和规范。

以下是关于PLC编程方法与设计规则的详细介绍：一、编程方法1.结构化编程：采用结构化的编程方法，将程序分为模块，每个模块完成特定的功能。

每个模块内部使用跳转和循环等控制结构，便于程序的理解和维护。

2.层次化编程：结构化编程的基础上，采用层次化的编程方式，将程序划分为多个层次，每个层次完成不同的任务。

例如，输入处理层、逻辑处理层、输出控制层等，有利于提高程序的可读性和可维护性。

3.模块化设计：将程序划分为多个独立的模块，每个模块负责特定的功能。

每个模块应尽量独立，便于测试和重用，同时确保模块之间的接口明确、规范。

二、设计规则1.注释和文档：对程序中的重要部分进行注释和文档记录，包括输入、输出、变量的含义和用途等，有利于理解和维护程序。

2.变量命名：使用有意义的变量名，能够反映其含义和用途。

尽量使用英文，并遵循一定的命名规范，例如采用驼峰命名法等。

3.状态机设计：对于需要进行状态切换的程序，采用状态机设计方法，明确各个状态的条件和行为，并进行合理的状态转换。

状态机的设计能够提高程序的稳定性和扩展性。

4.错误处理：合理处理各类异常情况，包括输入错误、设备故障等，通过合适的报警和处理机制保证程序的可靠性。

5.安全考虑：在编程过程中，要考虑到安全因素。

例如采用安全开关、限位器、急停按钮等，确保设备和人员的安全。

三、PLC编程的一般步骤1.确定控制要求和功能需求：根据实际需求，明确要控制的设备和需要实现的功能，制定控制要求和功能需求的技术方案。

2.设计硬件连接和I/O分配：根据控制要求，设计PLC与设备之间的硬件连接，分配输入输出点位。

3.制定程序结构和模块划分：确定程序的结构，划分各个模块，明确程序的流程和功能。

4.编写程序代码：根据功能需求，编写PLC程序代码，并进行调试和测试。

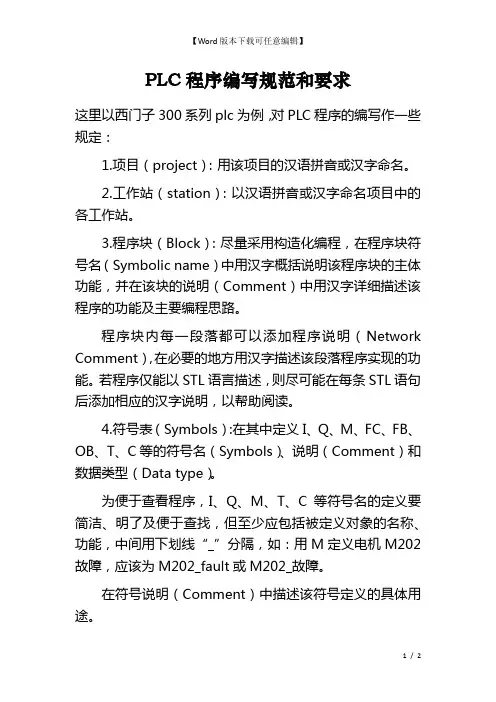

PLC程序编写规范和要求这里以西门子300系列plc为例，对PLC程序的编写作一些规定：1.项目（project）：用该项目的汉语拼音或汉字命名。

2.工作站（station）：以汉语拼音或汉字命名项目中的各工作站。

3.程序块（Block）：尽量采用构造化编程，在程序块符号名（Symbolic name）中用汉字概括说明该程序块的主体功能，并在该块的说明（Comment）中用汉字详细描述该程序的功能及主要编程思路。

程序块内每一段落都可以添加程序说明（Network Comment），在必要的地方用汉字描述该段落程序实现的功能。

若程序仅能以STL语言描述，则尽可能在每条STL语句后添加相应的汉字说明，以帮助阅读。

4.符号表（Symbols）:在其中定义I、Q、M、FC、FB、OB、T、C等的符号名（Symbols）、说明（Comment）和数据类型（Data type）。

为便于查看程序，I、Q、M、T、C等符号名的定义要简洁、明了及便于查找，但至少应包括被定义对象的名称、功能，中间用下划线“_”分隔，如：用M定义电机M202故障，应该为M202_fault或M202_故障。

在符号说明（Comment）中描述该符号定义的具体用途。

某一功能涉及的的符号尽量集中定义。

5.数据块（DB）:程序中用到的数据块内的数据，如位、字、浮点数等，均须在数据块内开展定义后才可使用，数据名称（name）的定义要简洁、明了，但至少应包括被定义对象的名称、功能，中间用下划线“_”分隔。

在数据说明（Comment）中描述该名称定义的具体用途。

6.加锁的程序块必须在源程序（Sources）中保存该程序块的源程序。

7.PLC程序中用到的变量都须说明，每份用户程序必须附加变量和符号的命名说明，及用户程序总体设计思路。

8.程序中的关键程序、例程、技巧部分、新系统、相对独立的子程序（函数）等，要详细注释（思路、逻辑关系、每一条语句、前后关联等），同时也独立的形成“知识库文档”分类存档。

PLC程序设计规范一、程序命名规范：1.确保每个程序有一个明确的、描述性强的名称，可以清晰地表达程序的功能。

2.使用驼峰命名法命名程序，每个单词的首字母大写，不使用下划线或空格。

3.避免使用过于冗长或复杂的程序名称。

二、程序结构规范：1.确保程序的逻辑清晰且易于理解。

使用模块化设计方法，将程序分解为多个子程序，每个子程序负责一个特定的功能。

2.使用注释来解释程序的逻辑和功能。

确保注释详细而清晰，可以帮助其他人理解和修改程序。

3.避免在程序中使用硬编码的常数。

使用变量或常量块来存储常用的数值，以便于修改和维护。

三、变量命名规范：1.确保每个变量都有一个明确的、描述性强的名称，可以清晰地表达变量的含义和用途。

2.使用驼峰命名法命名变量，避免使用过于简单的单词或缩写。

3.根据变量的用途选择合适的数据类型，避免使用过于通用的数据类型。

四、注释规范：1.在程序的开头添加详细的注释，描述程序的功能和设计思路。

2.在每个程序块的开头添加注释，解释该程序块的功能和实现方法。

3.在每个程序块的关键位置添加注释，解释该位置的逻辑或计算过程。

五、错误处理规范：1.在程序中对可能出现的错误进行处理，并提供合适的错误提示和报警。

2.使用异常处理机制来处理意外错误或异常情况，确保程序可以恢复到安全状态。

3.记录错误日志，包括错误发生的时间、位置和原因，以便于诊断和修复错误。

六、程序测试规范：1.在编写程序之前，制定测试计划，并对程序进行全面的功能和性能测试。

2.对程序进行边界条件测试，确保程序在各种情况下都能正确处理输入。

3.针对复杂的程序逻辑或数据处理过程，编写单元测试来检查程序的正确性。

七、文档规范：1.在程序的开发过程中，编写详细的文档，包括程序的需求规格、设计文档和用户手册。

2.在文档中说明程序的各个模块的功能和接口，以及模块之间的关系。

3.更新文档来反映程序的变化和重要的修订。

八、安全规范：1.遵循相关的安全标准和法规，设计和编写程序时考虑到工作环境的安全要求。

PLC操作规程一、引言PLC（可编程逻辑控制器）是一种用于工业自动化控制的电子设备，广泛应用于各种生产线和工业设备中。

为了确保PLC操作的安全、高效和可靠，制定PLC操作规程是非常必要的。

本文将详细介绍PLC操作规程的内容和要求。

二、PLC操作规程的目的PLC操作规程的目的是确保PLC的正常运行，保证生产线和工业设备的安全运行，并最大限度地提高生产效率和质量。

通过规范PLC的操作流程和注意事项，减少人为操作失误，降低故障发生的可能性，提高设备的可靠性和稳定性。

三、PLC操作规程的内容1. PLC操作人员的资质要求：a. 操作人员应具备相关的PLC知识和技能，并接受过相关培训；b. 操作人员应熟悉PLC操作面板、控制软件和相关设备的使用方法；c. 操作人员应具备一定的电气知识和安全意识。

2. PLC操作流程：a. 打开PLC电源，并确保电源稳定；b. 启动PLC控制软件，并进行登录验证；c. 选择相应的PLC程序，并加载到PLC控制器中；d. 检查PLC输入输出模块的连接情况，并确保连接正确可靠；e. 进行PLC程序的调试和测试，确保程序逻辑正确；f. 监控PLC运行状态，及时处理异常情况；g. 定期备份PLC程序和数据，以防止数据丢失；h. 关闭PLC电源。

3. PLC操作注意事项：a. 操作人员应穿戴符合安全要求的工作服和个人防护装备；b. 操作人员应严格按照PLC操作规程进行操作，不得随意更改程序；c. 操作人员应定期检查PLC设备的运行状态和连接情况，及时处理故障；d. 操作人员应保持PLC设备的清洁和整洁，定期进行维护保养；e. 操作人员应遵守相关的安全操作规定，确保人身和设备的安全；f. 操作人员应及时记录PLC操作过程中的重要数据和异常情况。

四、PLC操作规程的执行和监督1. 执行：a. 所有PLC操作人员必须严格遵守PLC操作规程的要求；b. 公司应为PLC操作人员提供必要的培训和技术支持；c. PLC操作规程应作为操作人员的必备参考资料，并定期进行更新。
