屋面挂瓦技术交底

第1篇

一、工程概况

本工程为XX古建筑修复项目，屋面采用传统坡屋面形式，主要采用青瓦、灰瓦等传统建筑材料。为确保屋面施工质量，特制定本技术交底。

二、施工准备

1. 材料准备：

- 青瓦、灰瓦：应符合国家相关标准，表面平整，无裂纹、变形、色差等缺陷。

- 瓦刀、线锤、墨斗、卷尺、锯子、刷子、灰浆等工具。

- 钢筋、水泥、砂、石灰等辅料。

2. 人员准备：

- 施工人员应具备古建筑屋面施工经验，熟悉相关工艺流程。

- 施工前应进行技术培训，确保施工人员掌握施工要领。

3. 施工设备：

- 吊车、卷扬机等起重设备。

- 剪板机、切割机等辅助设备。

三、施工工艺

1. 基层处理：

- 清理屋面，去除杂物、油污等。

- 对屋面进行找平处理，确保屋面平整度。

2. 挂瓦顺序：

- 从屋脊开始，自上而下、自右向左进行挂瓦。

- 每一行瓦应紧贴上一行瓦，确保瓦面平整。

3. 瓦片铺设：

- 瓦片应紧贴基层，不得出现松动、翘起现象。 - 瓦片之间应留有适当缝隙，便于排水。

4. 瓦缝处理：

- 瓦缝应均匀，不得出现大小不一的情况。

- 瓦缝处可用石灰膏或水泥砂浆填补。

5. 檐口处理：

- 檐口处瓦片应高出檐口，形成一定坡度，便于排水。

- 檐口处瓦片应整齐，不得出现歪斜、翘起现象。

6. 瓦檐处理：

- 瓦檐处应设置瓦檐板，防止雨水渗入屋内。

- 瓦檐板应与屋面瓦片紧贴，不得出现缝隙。

7. 屋脊处理：

- 屋脊处瓦片应整齐排列，不得出现歪斜、翘起现象。

- 屋脊处瓦片应高出屋面瓦片，形成一定坡度，便于排水。

8. 排水处理：

- 确保屋面排水畅通，防止积水。

- 排水口处应设置排水管，并与地面排水系统连接。

四、质量控制

1. 材料质量：确保所用材料符合国家相关标准，无裂纹、变形、色差等缺陷。

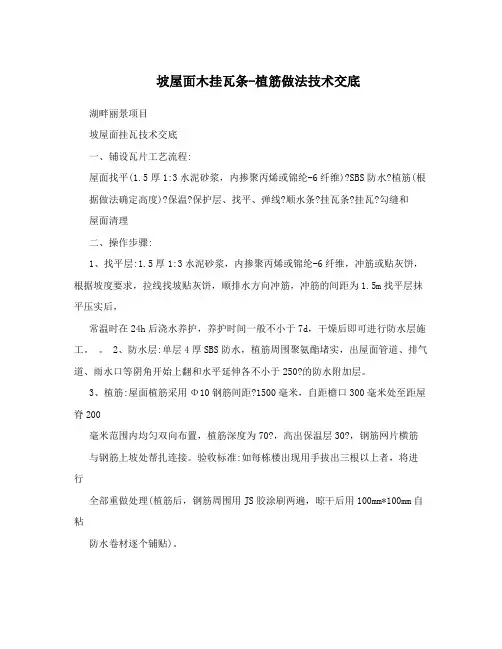

坡屋面木挂瓦条-植筋做法技术交底

湖畔丽景项目

坡屋面挂瓦技术交底

一、铺设瓦片工艺流程:

屋面找平(1.5厚1:3水泥砂浆，内掺聚丙烯或锦纶-6纤维)?SBS防水?植筋(根

据做法确定高度)?保温?保护层、找平、弹线?顺水条?挂瓦条?挂瓦?勾缝和

屋面清理

二、操作步骤:

1、找平层:1.5厚1:3水泥砂浆，内掺聚丙烯或锦纶-6纤维，冲筋或贴灰饼，根据坡度要求，拉线找坡贴灰饼，顺排水方向冲筋，冲筋的间距为1.5m找平层抹平压实后，

常温时在24h后浇水养护，养护时间一般不小于7d，干燥后即可进行防水层施工。 。 2、防水层:单层4厚SBS防水，植筋周围聚氨酯堵实，出屋面管道、排气道、雨水口等阴角开始上翻和水平延伸各不小于250?的防水附加层。

3、植筋:屋面植筋采用Φ10钢筋间距?1500毫米，自距檐口300毫米处至距屋脊200

毫米范围内均匀双向布置，植筋深度为70?，高出保温层30?，钢筋网片横筋

与钢筋上坡处帮扎连接。验收标准:如每栋楼出现用手拔出三根以上者，将进行

全部重做处理(植筋后，钢筋周围用JS胶涂刷两遍，晾干后用100mm*100mm自粘

防水卷材逐个铺贴)。 5、保温层:90厚无溶剂硬泡聚氨酯保温，保温层需用粘贴砂浆点粘贴。 6、保护层、找方、弹线:35厚C20细石混凝土，内配Φ6@500*500(或500*500冷拔丝)钢筋网与屋顶植筋绑扎连接。

瓦片铺设前，必须检查屋面基础层的平整度，最大间隙不能超过5mm;用墨线在整个铺瓦平面上，弹出水平线和垂直线，并且根据铺瓦的需要增设垂直线和水平线。 6、固定顺水条、挂瓦条:

a) 采用中距600的木顺水条和木的挂瓦条,中距按瓦材规格确定, 挂瓦条、

顺水条须作防腐处理(防锈漆打底、面漆两道)。

b) 在屋面混凝土保护层上，每一定间距(一般为600mm)弹出顺水条位置线，

用钉固定顺水条(4*60水泥钉间距为600?)。顺水条的高度差应控制在3mm以

屋面瓦施工安全技术交底

工程名称：

交 底 内 容：

1.施工作业人员必须持证上岗并穿戴防护用品，按规程操作，不得违章；

2. 临时用电符合规范要求，作业前，由专职电工接电，并做好设备接地等措施。

3、对参加屋面作业的施工的人员，必须进行技术培训和安全教育，使其了解本工程施工特点，熟悉本工程施工要求和本岗位的安全技术操作规程，主要施工人员应相对固定。

4、施工人员凡患有高血压、心脏病、贫血、癫痫病及其他不适合高处作业疾病的不得上屋面上工作。

5、运瓦上屋面时，要两坡同时进行；不准穿硬底、易滑的鞋上屋面操作，在屋面踩踏、行动时应特别注意安全，谨防绊脚跌倒；在瓦屋面上行走，要踏在瓦头处，不能在瓦片中间部位踩踏。

6、屋面作业施工中应经常注意天气情况，遇到雷雨、4级和4级以上大风时，必须停止施工。停工前做好防护措施，操作台上人员撤离，应对设备、工具、零散材料及可移动的物品及时进行整理、固定并做好防护，全部人员撤离后立即切断通向操作平台的供电电源。

7、防护构造应满足下列要求：

1）屋面施工时，作业人员系挂安全带应在屋面比较牢固的构件上，并搭设临时用的施工平台。

2）、屋顶洞口处、临边均要搭设临时防护栏，高度不低于1.2m，等高设两道栏杆，并与屋面脚手架做可靠拉结。防护栏杆需满挂密目安全网。

3）、在檐口等高的脚手架上满铺脚手板，并设置一道兜网，在外架内侧设200mm高挡脚板。屋面防护高度应超出屋面檐沟2m，满挂密目网，使屋面形成封闭的安全防护层。

8、屋面作业人员，必须系挂安全带，佩戴好安全帽。施工时所用材料必须保证稳定，可靠。

9、施工完毕后及时将施工现场清理干净，将杂物装袋卸下，运至指定的垃圾站，严禁高空抛物。

10、现场屋面瓦不得集中堆放在屋面上，并严禁在脚手架上集中堆放和超载堆物，严禁在外脚手架上设置起重设备吊物。

11、在屋面瓦完成后，工人清理瓦的污染等操作时，如果没有脚手架，工人需系安全绳、安全绳固定在屋面可靠牢固处，保证结实、牢固。

坡屋面挂瓦(合成树脂瓦)技术交底

施工准备：

在进行坡屋面挂瓦施工前，需要做好材料和机具的准备。所有材料必须符合国家现行规范和设计要求，并且具备产品合格证书和材料检测报告。所需机具包括工程线、手提电钻、电钻头套筒、手提切割机、卷尺、钢尺、扳手、手提磨光机，配件包括防水圈、保护垫、自攻钉、自攻木螺丝、防水帽，辅料包括树脂胶和树脂粉（用于修补钻孔钻错的情况）。

施工方法：

坡屋面挂瓦的施工流程包括屋面放线、安装檩条、安装坡屋面主瓦、安装脊瓦、安装三通脊瓦、安装斜脊封头、处理屋面凸出物和接缝处以及封檐。在安装前，需要根据现场屋面情况进行放线，以保证安装质量符合规范要求。安装檩条时，钢顺水条-25X5，中距600，固定用Ф3.5长水泥钉@600；挂瓦条的最上面位置距离屋脊线180mm，最下面位置距离屋檐口50-70mm。在安装坡屋面主瓦时，需要从一侧开始，第一张瓦要保证底边下端和屋檐线对齐，侧面和纵向垂直线对齐位置后，在最下端檩条瓦的波峰处固定，然后由上而下与檩条固定。安装第二块瓦时应与第一张瓦搭接紧凑，缝隙间咬合严密，底边与屋檐线对齐，搭接一瓦波，约100mm，用手钻钻孔，孔径8mm，位置在瓦的突出部位，在一个檩条上需要3-4个近古典。照此方法依次安装，及时检查水平、垂直情况和搭接是否紧凑，确定后可依次铺设至该坡完成。对于多坡屋面中非梯形、非矩形屋面，第一张瓦应从中间开始安装后分别向两侧安装。各坡屋面树脂瓦，侧边、端面、斜角等多余部门应弹线切除。如果屋面有检修孔、烟道、排气孔等设施，则需要弹线切除瓦切部分。最后安装脊瓦即可。

2.5.1 正脊瓦有承接口，两张搭接时，上脊瓦的大头扣住下脊瓦的小头。

2.5.2 安装正脊瓦时，要从一侧开始。第一张应截去大头部分，正脊瓦的两翼应紧贴主坡瓦，脊瓦瓦波与主坡瓦吻合。使用专用紧固套件在脊瓦瓦波突起部分与主瓦片及檩条固定。固定点应为2-3个，铺设方向与主瓦铺设一致。最后一张多余部分应切除。
