高中物理学习材料

唐玲收集整理

高二年级物理单元测试卷(交变电流)

本试卷分第Ⅰ卷（选择题）和第Ⅱ卷(非选择题)两部分。共100分。考试时间90分钟。

第Ⅰ卷（选择题部分 42分）

一 选择题（每小题3分，共42分。下列每小题所给选项至少有一项符合题意，请将正确答案的序号填涂在答题卡上。全对得3分，对而不全得1分）

1、矩形线圈在匀强磁场中绕着垂直磁感线方向的轴匀速转动，当线圈通过中性面时，下列说法中正确的是（ ）

A．穿过线圈的磁通量最大，线圈中的感应电动势最大

B．穿过线圈的磁通量等于零，线圈中的感应电动势最大

C．穿过线圈的磁通量最大，线圈中的感应电动势等于零

D．穿过线圈的磁通量等于零，线圈中的感应电动势等于零

2、小型交流发电机中，矩形金属线圈在匀强磁场中匀速转动，产生的感应电动势与时间呈正弦函数关系，如图所示．此线圈与一个R = 9Ω的电阻构成闭合电路，线圈自身的电阻r = 1Ω，下列说法正确的是（ ）

A．交变电流的周期为0.2 s

B．交变电流的频率为2.5Hz

C．发电机输出的电压有效值为V

D．发电机输出的电功率为18W

3、如图所示，矩形线圈面积为S，匝数为N，线圈电阻为r，在磁感强度为B的匀强磁场中绕OO＇轴以角速度ω匀速转动，外电路电阻为R．在线圈由图示位置转过90°的过程中，下列说法正确的是（ ）

A． 磁通量的变化量

B． 通过电阻R的电量

C．电阻R产生的焦耳热Q= (NBSω)2/2R

D．电阻R产生的焦耳热Q= (NBS)2ωRπ/4(R+r)2 唐玲 4、如图所示，处在磁感应强度为B的匀强磁场中的单匝矩线圈abcd，以恒定的角速度 绕ab边转动，磁场方向垂直于纸面向里，线圈所围面积为S，线圈导线的总电阻为R，t=0时刻线圈平面与纸面重合，且cd边正在离开纸面向外运动。则 （ ）

A．时刻t线圈中电流的瞬时值i=

B．线圈中电流的有效值

C．线圈中电流的有效值

D．线圈消耗的电功率

5、将硬导线中间一段折成不封闭的正方形，每边长为l，它在磁感应强度为B、方向如图的匀强磁场中匀速转动，转速为n，导线在a、b两处通过电刷与外电路连接，外电路有额定功率为P的小灯泡并正常发光，电路中除灯泡外，其余部分的电阻不计，灯泡的电阻应为 （ ）

Ａ．(2πl2nB)2/P Ｂ．2(πl2nB)2/P Ｃ．(l2nB)2/2P Ｄ．(l2nB)2/P

6、如图所示，图线a是线圈在匀强磁场中匀速转动时所产生正弦交流电的图象，当调整线圈转速后，所产生正弦交流电的图象如图线b所示，以下关于这两个正弦交流电的说法错误的是 （

）

A．在图中t=0时刻穿过线圈的磁爱量均为零

B．线圈先后两次转速之比为3：2

C．交流电a的瞬时值为

D．交流电b的最大值为

7、电学中的库仑定律、欧姆定律、法拉第电磁感应定律（有关感应电动势大小的规律）、安培定律（磁场对电流作用的规律）都是一些重要的规律，右图为远距离输电系统的示意图（为了简单，设用户的电器是电动机），下列选项中正确的是 （ ）

A．发电机能发电的主要原理是库仑定律 变压器能变压的主要原理是欧姆定律 电动机通电后能转动起来的唐玲 主要原理是法拉第电磁感应定律

B．发电机能发电的主要原理是安培定律 变压器能变压的主要原理是欧姆定律 电动机通电后能转动起来的主要原理是库仑定律

C．发电机能发电的主要原理是欧姆定律 变压器能变压的主要原理是库仑定律 电动机通电后能转动起来的主要原理是法拉第电磁感应定律

D．发电机能发电的主要原理是法拉第电磁感应定律 变压器能变压的主要原理是法拉第电磁感应定律 电动机通电后能转动起来的主要原理是安培定律

8、电阻R1、R2交流电源按照图1所示方式连接，R1=10，R2=20。合上开关后S后，通过电阻R2的正弦交变电流i随时间t变化的情况如图2所示。则（ ）

A、通过R1的电流的有效值是1.2A

B、R1两端的电压有效值是6V

C、通过R2的电流的有效值是1.2A

D、R2两端的电压有效值是6V

9、将一个半径为10cm的100匝圆形金属线框置于匀强磁场中，线框平面与磁场方向垂直，线框总电阻为3.14Ω，磁感应强度B随时间t的变化关系如图所示。则线框中感应电流的有效值为 （ ）

A．×10－2A B．2×10－2A

C．2×10－2A D．×10－2A

10、“二分频”音箱内有两个不同口径的扬声器，它们的固有频率分别处于高音、音低频段，分别称为高音扬声器和低音扬声器.音箱要将扩音机送来的含有不同频率的混合音频电流按高、低频段分离出来，送往相应的扬声器，以便使电流所携带的音频信息按原比例还原成高、低频的机械振动.图为音箱的电路图，高、低频混合电流电a、b端输入，L1和L2是线圈，C1和C2是电容器，则：（ ）

A．甲扬声器是高音扬声器

B．C2的作用是阻碍低频电流通过乙扬声器

C．L1的作用是阻碍低频电流通过甲扬声器

D．L2的作用是减弱乙扬声器的低频电流

11、在收音机线路中，经天线接收下来的电信号既有高频成份，又有低频成份，经放大后送到下一级，需要把低频成份和高频成份分开，只让低频成份输送到再下一级，我们可以采用如图所示电路，其中a、b应选择的元件是（ ）

A．a是电容较大的电容器，b是低频扼流圈

B．a是电容较大的电容器，b是高频扼流圈

C．a是电容较小的电容器，b是低频扼流圈

D．a是电容较小的电容器，b是高频扼流圈

12、如图所示，理想变压器原、副线圈的匝数比为10：1，b是原线圈的中心抽头，电压表和电流表均为理想电表，从某时刻开始在原线圈c、d两端加上交变电压，其瞬时值表达式为u1＝220sin100πt（V），则（ ） 唐玲 A. 当单刀双掷开关与a连接时，电压表的示数为22V

B. 当t＝s时，c、d间的电压瞬时值为110V

C. 单刀双掷开关与a连接，在滑动变阻器触头P向上移动的过程中，电压表和电流表的示数均变小

D. 当单刀双掷开关由a扳向b时，电压表和电流表的示数均变小

13、如图是街头变压器通过降压给用户供电的示意图．变压器输入电压是市电网的电压，不会有很大的波动．输出电压通过输电线输送给用户，输电线的电阻用R0表示，变阻器R表示用户用电器的总电阻，当滑动变阻器触头P向下移动时，下列说法中错误的是（ ）

A．相当于在增加用电器的数目

B．变压器的输入功率在增大

C．A1表的示数随A2表的示数的增大而增大

D．V1表的示数随V2表的示数的增大而增大

14、如图所示为理想变压器，A1、A2为理想交流电流表，V1、V2分别为理想交流电压表，R1、R2、R3为电阻，原线圈两端接电压一定的正弦交流电源，当开关S闭合时，各交流电表的示数变化情况应是（ ）

A．交流电流表Al读数变大；

B．交流电流表A2读数变大；

C．交流电压表V1读数变小；

D．交流电压表V2读数变小。

第Ⅱ卷 客观题部分（58分）

二、实验题（10分）

15、有一个教学用的可拆变压器，如下图甲所示，它有两个外观基本相同的线圈A、B，线圈外部还可以绕线．

(1)某同学用一多用电表的同一欧姆挡先后测量了A、B线圈的电阻值，指针分别对应图乙中的a、b位置，则A线圈的电阻为________Ω，由此可推断________线圈的匝数较多(选填“A”或“B”)．

(2)如果把它看做理想变压器，现要测量A线圈的匝数，提供的器材有：一根足够长的绝缘导线、一只多用电表和低压交流电源，请简要叙述实验的步骤(写出要测的物理量，并用字母表示)：________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________； 唐玲 A线圈的匝数为nA＝________.(用所测物理量符号表示)

二、计算题．本题共4小题，每题12分，共48分．解答应写出文字说明、方程式和重要演算步骤，只写出最后答案的不能给分．有数值计算的题，答案中必须明确写出数值和单位．

16、如下图甲为小型旋转电枢式交流发电机的原理图，其矩形线圈在匀强磁场中绕垂直于磁场方向的固定轴OO′匀速转动，线圈的匝数n＝100、电阻r＝10 Ω，线圈的两端经集流环与电阻R连接，电阻R＝90 Ω，与R并联的交流电压表为理想电表．在t＝0时刻，线圈平面与磁场方向平行，穿过每匝线圈的磁通量Φ随时间t按下图乙所示正弦规律变化．求：

(1)交流发电机产生的电动势最大值；

(2)电路中交流电压表的示数．

17、如下图甲所示是某同学设计的一种振动发电装置的示意图，它的结构是一个套在辐向形永久磁铁槽中的半径为r＝0.10 m、匝数n＝20匝的线圈，磁场的磁感线均沿半径方向均匀分布(其右视图如下图乙所示)．在线圈所在位置磁感应强度B的大小均为B＝0.20π T，线圈的电阻为R1＝0.50 Ω，它的引出线接有R2＝9.5 Ω的小电珠L.外力推动线圈框架的P端，使线圈沿轴线做往复运动，便有电流通过小电珠．当线圈运动速度v随时间t变化的规律如下图丙所示时(摩擦等损耗不计)．求：

(1)小电珠中电流的最大值；

(2)电压表的示数；

(3)t＝0.1 s时外力F的大小；

(4)在不改变发电装置结构的条件下，要使小电珠的功率提高双倍，可采取什么办法(至少说出两种方法)?

18、如图所示，一固定的矩形导体线圈水平放置，线圈的两端接一只小灯泡，在线圈所在空间内存在着与线圈平面垂直的均匀分布的磁场．已知线圈的匝数n＝100匝，总电阻r＝1.0 Ω，所围成矩形的面积S＝0.040 m2，小灯泡的电阻R＝9.0 Ω，磁感应强度随时间按如图乙所示的规律变化，线圈中产生的感应电动势瞬时值的表达式为e＝nBmS2πTcos 2πTt，其中Bm为磁感应强度的最大值，T为磁场变化的周期，不计灯丝电阻随温度的变化，求：

合集下载

高中物理_《交变电流》单元测试题_新人教版选修3-2

高中物理_《交变电流》单元测试题_新人教版选修3-2

1 A

G

C

U1 n1 n2 L2 U2 L1 t/s T/2 T 3T/2 8

-3 2 0 《交变电流》复习测试题

一、选择题（本题共10小题，每小题5分，共50分.在每小题给出的四个选项中，至少有一个选项正确，全部选对的得5分，选不全的得3分，选错或不选的得0分.）

1．一矩形线圈在匀强磁场中匀速转动，线圈中产生的电动势为e＝εmsinωt．若线圈转速变为原来的3倍，其它条件不变，则产生的电动势为（ ）

A．εmsin3ωt B．3εmsinωt C．3εmsin3t D．3εmsin3ωt

2．矩形线圈在匀强磁场中匀速转动，从中性面开始转动1800的过程中，平均感应电动势和最大感应电动势之比为：（ ）

A．π/2 B．2π C．π D．2/π

3．图中矩形线圈abcd在匀强磁场中以ad边为轴匀速转动，产生的电动势瞬时值为e = 5sin20t V，则以下判断正确的是 （ ）

A．此交流电的频率为10/πHz

B．当线圈平面与中性面重合时，线圈中的感应电动势为5V

C．当线圈平面与中性面垂直时，线圈中的感应电流为0

D．线圈转动一周，感应电流的方向改变一次

4．如图所示的电路，G为一交流发电机，C为平行板电容器，为使安培表示数增加，可行的办法是（ ）

A．使发电机的转速增加

B．使发电机的转速减少

C．使电容器两极板间距离增大

D．在平行板电容器间换用介电常数较大的电介质

5．如图所示，理想变压器的原、副线圈分别接着完全相同的灯泡L1、L2，原、副线圈的匝数比n1：n2=2：1，交流电源电压为U1，

①、灯L1两端电压为U1/5 ②、灯L1两端电压为3 U1/5

③、灯L2两端电压为2 U1/5 ④、灯L2两端电压为U1/2

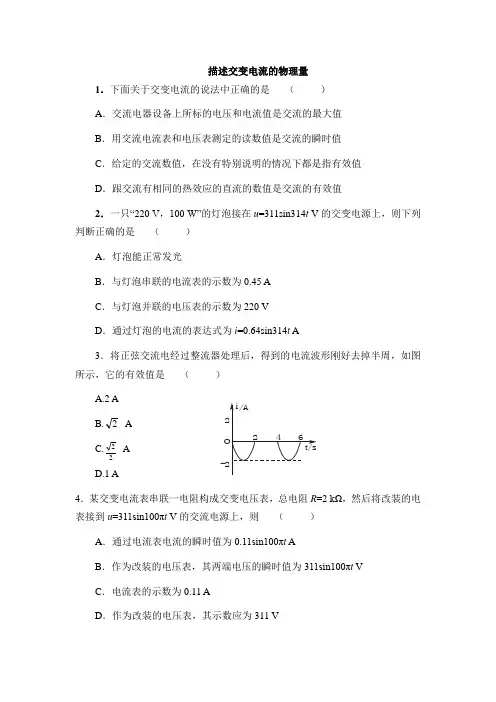

人教版高中物理选修(3-2)-5.2《描述交变电流的物理量》同步练习1

人教版高中物理选修(3-2)-5.2《描述交变电流的物理量》同步练习1

描述交变电流的物理量

1．下面关于交变电流的说法中正确的是 （ ）

A．交流电器设备上所标的电压和电流值是交流的最大值

B．用交流电流表和电压表测定的读数值是交流的瞬时值

C．给定的交流数值，在没有特别说明的情况下都是指有效值

D．跟交流有相同的热效应的直流的数值是交流的有效值

2．一只“220 V，100 W”的灯泡接在u=311sin314t V的交变电源上，则下列判断正确的是 （ ）

A．灯泡能正常发光

B．与灯泡串联的电流表的示数为0.45 A

C．与灯泡并联的电压表的示数为220 V

D．通过灯泡的电流的表达式为i=0.64sin314t A

3．将正弦交流电经过整流器处理后，得到的电流波形刚好去掉半周，如图所示，它的有效值是 （ ）

A.2 A

B.2 A

C.22 A

D.1 A

4．某交变电流表串联一电阻构成交变电压表，总电阻R=2 kΩ，然后将改装的电表接到u=311sin100πt V的交流电源上，则 （ ）

A．通过电流表电流的瞬时值为0.11sin100πt A

B．作为改装的电压表，其两端电压的瞬时值为311sin100πt V

C．电流表的示数为0.11 A

D．作为改装的电压表，其示数应为311 V it/A/s-22246O 5．某交变电压随时间的变化规律如图所示，则此交变电流的频率为_______Hz。若将此电压加在10 μF的电容器上，则电容器的耐压值不应小于_______V；若将该电压加在一阻值为1 kΩ的电阻器上，该电阻器正好正常工作，为了避免意外事故的发生，该电路中保险丝的额定电流不能低于_______A。

6．电容器的两个极板间的电压如果太高，绝缘层就会击穿，损坏电容器，电容器的耐压值一般都标在外壳上。有些电容器是用在交流电路中的。一个标有耐压250 V的电容器，能否用在220 V的交流电路中？为什么？

高中物理选修3-2(人教版)练习：第五章1交变电流

高中物理选修3-2(人教版)练习：第五章1交变电流

1 第五章 交变电流

1 交变电流

A级 抓基础

1．(多选)下列各图中，线圈中能产生交流电的有(

)

答案：BCD

2．关于线圈在匀强磁场中转动产生的交变电流，以下说法中正确的是( )

A．线圈平面每经过中性面一次，感应电流方向就改变一次，感应电动势方向不变

B．线圈每转动一周，感应电流方向就改变一次

C．线圈平面每经过中性面一次，感应电动势和感应电流的方向都要改变一次

D．线圈转动一周，感应电动势和感应电流方向都要改变一次

解析：根据交流电的变化规律可得，如果从中性面开始计时有e＝Emsin ωt和i＝Imsin ωt；如果从垂直于中性面的位置开始计时有e＝Emcos ωt和i＝Imcos ωt，从而不难看出：线圈平面每经过中性面一

2 次，感应电流方向就改变一次，感应电动势方向也改变一次；线圈每转动一周，感应电流和感应电动势方向都改变两次．C正确．

答案：C

3.矩形线圈在磁场中匀速转动时，产生的感应电动势最大值为50

V，那么该线圈由右图所示位置转过30°，线圈中的感应电动势大小为(

)

A．50 V B．253 V

C．25 V D．10 V

解析：由题给条件知：交变电流瞬时值表达式为e＝50cos ωt＝50cos θ，当θ＝30°时，e＝25 3V，B对．

答案：B

4．(多选)如图所示，矩形线圈abcd放在匀强磁场中，ad＝bc＝l1，ab＝cd＝l2，从图示位置起该线圈以角速度ω绕不同转轴做匀速转动，则(

)

A．以OO′为转轴时，感应电动势e＝Bl1l2ωsin ωt

B．以O1O1′为转轴时，感应电动势e＝Bl1l2ωsin ωt

C．以OO′为转轴时，感应电动势e＝Bl1l2ωcos ωt

D．以OO′为转轴跟以ab为转轴一样，感应电动势e＝Bl1l2ωsinωt＋π2

3 解析：以O1O1′为轴转动时，磁通量不变，不产生交变电流．无论以OO′为轴还是以ab为轴转动，感应电动势的最大值都是Bl1l2ω.由于是从与磁场平行的面开始计时，产生的是余弦式交变电流，故C、D正确．

2020年春人教版高二物理选修3-2单元检测卷：第五章 交变电流

2020年春人教版高二物理选修3-2单元检测卷：第五章 交变电流

第五章 交变电流

一、单选题(共20小题,每小题3.0分,共60分)

1.关于电感对交变电流的影响，下列说法正确的是( )

A． 电感不能通直流电流，只能通交变电流

B． 电感对各种不同频率的交变电流的阻碍作用相同

C． 同一电感线圈对频率低的交变电流的阻碍较小

D． 同一电感线圈对频率高的交变电流的阻碍较小

2.如图所示，理想变压器原、副线圈的匝数之比是10∶1，原线圈输入交变电压u＝141.4sin 50πt(V)，O是副线圈上、下匝数比为1∶4处抽出的线头，R1＝2 Ω，R2＝8 Ω，则( )

A． 开关S断开时，电流表的示数为0.14 A

B． 开关S闭合时，电流表的示数为0.1 A

C． 开关S断开时，两电阻总的电功率为20 W

D． 开关S闭合时，两电阻总的电功率为 20 W

3.如图所示的电路中，正弦交流电源电压的有效值为220 V，则关于交流电压表的示数，以下说法中正确的是( )

A． 等于220 V

B． 大于220 V

C． 小于220 V

D． 等于零

4.如图所示，理想变压器的原线圈接入u＝11 000sin 100πtV的交变电压，副线圈通过电阻r＝6 Ω的导线对“220

V 880 W”的电器RL供电，该电器正常工作，由此可知( )

A． 原、副线圈的匝数比为50∶1

B． 交变电压的频率为100 Hz

C． 副线圈中电流的有效值为4 A

D． 变压器的输入功率为880 W

5.下列说法中正确的是( ) A． 电感器对交流有阻碍作用是因为电感器有电阻

B． 电容器对交流有阻碍作用是因为电容器有电阻

C． 电感器、电容器和电阻一样，电流通过它们做功时都是电能转化为内能

D． 在交变电流中，电阻、感抗、容抗可以同时存在

6.如图所示，属于交流电的是( )
