化工仪表自动化试题

  • 格式：docx
  • 大小：24.39 KB
  • 文档页数：10

化工仪表自动化试题

化工自动化仪表作业试题一

1、变浮力式液位计主要是沉筒式液位计,在结构上,有位移平衡式、力平衡式和带差动变压器的沉筒液面计三种类型。正确答案：对(物位计)

2、当生产装置出现危险信号时,能够输出正确的信号,阻止危险的发生、阻止事故的扩大化或减轻事故的后果,起这样作用的系统叫()。A（控制系统）

A、安全仪表系统

B、计算机控制系统

C、集散控制系统

3、热电偶或补偿导线断路时,电位差计的示值是不动的;而有“断偶”保护的仪表示值为仪表上限。对（温度检测仪表）

4、()适用于大口径、大流量、低压力、不干净三介质。正确答案：C（阀门）

A、单座阀

B、套筒阀

C、蝶阀

5、DCS控制站的扫描周期在组态时应设定得越短越好。错（控制系统）

6、按结构形状分类,PLC可分为整体式和分散式两种。错（可编程控制器）

整体式和模块式

7、串级控制系统利用主、副两个控制器串起来在一起来稳定()。A

A、主参数

B、副参数

C、主对象

8、当测量脉动压力时,正常操作压力最高不得超过测量上限的1/2。错（检测仪表—压力）

9、导体的电阻率是与材料性质有关的物理量。对（电工学）

10、各种皮带运输机、链条机的传动部位,除安装防护罩外,还应有安全防护绳。对（机械知识）

11、强制对流传热的速率比自然对流传热速率()。正确答案：B（化工原理）

A、相同

B、快

C、慢

12、熔断器的主要元件是熔体。对于工作电流稳定的电路(如照明电路),熔体的额定电流应略微小于负载的工作电流。错（电工学）

13、位置变送器是将执行机构输出轴的()转换成4~20毫安反馈信号的装置。正确答案：C（控制仪表）

A、位移变化量

B、振动

C、位移

14、在实际应用中,调节阀既与管道串联又与管道并联,其工作特性曲线会发生很大变化。对（）（控制仪表）

15、转子流量计的转子是用不锈钢、铜、铝合金、有机玻璃、聚四氟乙烯、塑料等材质制作的;根据被测介质的物理化学性质和量程大小来选择不同材料及不同形状的转子。对（检测仪表—流量）

16、泵体的温度太高,将会导致输送介质在泵体内发生汽蚀现象。正确答案：对（化工原理）

17、当调节阀与管道串联时,其可调比变大。正确答案：错（控制仪表）

18、电磁流量传感器的直管段要求比大部分其他流量计的直管段要求低。对（检测仪表—流量）

19、浮球液位计的结构是一机械杠杆系统,所以平衡锤在中间时,实际液位在中间。对（检测仪表—物位）

20、浮筒式液位计属于变浮力式液位计,浮球式液位计属于恒浮力式液位计。对

21、基金会现场总线低速总线H1标准,其传输速率为()。A（现场总线控制系统）

A、 B、 1Mbps C、 10Mbps

22、集散控制系统将控制功能下放到现场设备中,实现危险功能的分散。错（DCS）

23、目前使用的安全栅主要有电阻式、齐纳式、中继放大式和隔离式4种。对（控制仪表）

24、TMR(TripleModuleRedundant)的意思是双重模件冗余结构。错

25、测量氧气时,压力表严禁沾有油脂,以免着火,甚至爆炸。正确答案：对（检测仪表—压力）

26、均匀控制系统的特点是使两个互相联系的变量能够缓慢地变化。错

均匀控制系统averagiry cnntrnl system、一类按功能命名的复杂控制系统。其目的是使两个被控变量都比较平稳。通常是兼顾液位和流量两个变量，容器液位的平稳是保持物料平衡的需要，流出或进入物料流量的平稳是为了使负荷能接近恒定。有几类结构形式，最常见的是液位对流量串级的形式取液位控制器为主控制器，其输出作为流量控制器的设定值。它与一般串级控制系统的区别在干液位控制器的参数整定要求，必须采用较大的比例度，较弱的积分作用(甚或不用).以使流量设定值平稳少变:

27、没有反馈的控制系统无法实现自动控制,自动控制系统必须有反馈。错

28、调节阀的填料装填于上阀盖填料室内,其作用是防止介质因阀杆的移动而向外泄漏。对

29、一台仪表在其规定的参比工作条件下使用时所产生的误差称为该表的基本误差。这种规定的参比工作条件即是正常工作条件或标准工作条件。对

30、以下不属于物位仪表的检测对象的是()。正确答案：C A、界位

B、液位

C、密度

31、由于管件种类很多,选用时必须注意管件和管子规格相适应。正确答案：对

32、转子流量计是以压降不变,利用节流面积的变化反映流量的大小。对

33、TRICON系统的软件具有对I/O变量的强制赋值功能。正确答案：对

34、目前国际上使用的温标有三大类,不属于的是()。正确答案：C

A、华氏温标

B、摄氏温标

C、热力学温标

35、在选择控制系统中两个控制器是同时工作的。正确答案：错

36、SCADA系统中,对于调度中心的服务器来讲,两台IO服务器是冗余的,如果一台服务器故障,另一台服务器承担所有实际工作,而不影响系统的操作。对

37、变送器将电容室移到了电子罩的颈部、远离过程法兰和被测介质。仪表的温度性能和抗干扰性能得到提高。正确答案：对

38、串级控制系统由于引入一个闭和的副回路,不仅能迅速克服作用于副回路的干扰,而且对作用于副对象上的干扰也能加速克服过程。正确答案：错

39、对于气体流量测量时,目前采用的体积单位,是气体介质在()状态下单位时间流过转子流量计的体积数。正确答案：A

A、标准

B、非标准

C、生产实际

40、接触器是一种适用于远距离频繁的接通和分断负荷主电路的控制电器。对

41、控制系统中被控变量的选择有两种途径,其中以工艺指标(如压力.流量.液位.温度.成分等)为被控变量的是()。B

A、相关参数指标控制

B、直接参数指标控制

C、间接参数指标控制

42、石油化工生产过程的自动控制系统中,闭环控制系统又称为()。正确答案：C

A、无偏差控制系统

B、有偏差控制系统

C、反馈控制系统

43、违章作业和错误操作是导致触电事故最常见的原因。对

44、EJA传感器采用了两个谐振梁的差动结构、仪表受环境温度及静压的影响都十分微小。正确答案：对

45、安装雷达液位计时应避开进料口、进料帘和旋涡。正确答案：对

46、安装双法兰液位计可以解决易凝固、易结晶、腐蚀性强、含有悬浮物介质的液位测量问题。对

47、对于两位式调节应选用()比较合适。B

A、偏心阀

B、球阀

C、角形阀

48、化工装置中,相对不常用的阀门是()。C

A、球阀

B、闸阀

C、旋塞阀

49、几个电阻并联起来所得到的总电阻比任何一个分电阻的阻值都要大。错

50、联锁系统用的电磁阀往往在常通电状态下工作,这是从确保安全可靠的角度考虑的。对

51、压变送器的迁移相当于测量范围的平移。正确答案：对

52、一个平置的双金属片,如果上面膨胀系数大,下面膨胀系数小,温度升高时,如何变化()。B

A、向上弯曲

B、向下弯曲

C、延长

53、应变片式压力传感器的电阻应变效应的关键元件是电阻应变片。电阻应变片有金属应变片和()应变片两类。正确答案：C

A、导体

B、非金属

C、半导体

54、转子流量计由两个部分组成,一个是垂直安装的直管段,另一个是放在直管段内的可以自由运动的转子。错

55、ESD中字母E代表的英文单词是()。B

A、 Equipment

B、 Emergency

C、 Electricity

56、ExdⅡBT4表示工厂用本安型电气设备,防爆等级为B级,温度组别为T4组。正确答案：错

57、GMR70三冗余容错控制系统常用做各种场所的紧急停车系统,它是()公司的产品。C

A、 ABB

B、 GE

C、 SIEMENS

58、安全仪表系统,简称SIS,其中第一个S指的是()。B

A、 System

B、 Safety

C、 Safaly

59、按I/O点数、容量和功能分类,PLC可分为大、中、小三个等级,其中小型PLC 的I/O点数在()以下。B

A、 128点

B、 64点 C、 512点

60、电气转换器是利用反馈的原理工作的。错

61、蝶阀常用在()转角范围内。C

A、 90°

B、 180°

C、 70°

62、放射性液位计安装地点从工艺和仪表要求考虑,并设置有关标志。正确答案：错

63、降低离心泵的流量能缓解气蚀的发生。正确答案：对

64、科氏力质量流量计由三部分组成:传感器、()和显示器。B

A、弹性元件

B、变送器

C、振动发生器

65、选择性控制系统是生产上的一种软保护措施。正确答案：对

66、变比值控制是相对与定比值控制而言的,设计比值不是恒定值的控制系统我们称之为变比值控制系统。正确答案：对

67、垂直均匀作用在()上的力叫做压力。A

A、单位面积

B、面积

C、物体

68、空气过滤减压器是最典型的附件,它用于净化来自空气压缩机的气源,并能把压力调整到所需的压力值,具有自动稳压的功能。对

69、在2-1-0的表决方式下,当一个CPU诊断出现故障时,系统将()。正确答案：A

A、 PU仍同时工作

B、报警,但两个

C、报警并切除故障

D、 PU,另一个继续工作

E、停车

70、在自动控制系统中,控制器的输出值与操纵变量的值是一一对应的。错

71、真值表可以用来表示数字量的逻辑运算关系。正确答案：对

72、CENTUMCS3000系统中,KFCS中ESB总线的功能是用于连接FCU与本地节点以及本地节点之间相连。对

73、PLC中的光电隔离电路仅用于开关量输入/输出卡件中。错

74、串级控制系统具有一定的自适应能力可用于负荷和操作条件有较大变化的场合,是由于增加了()。A

A、副回路

B、主对象

C、主回路

75、弹簧管压力表的传动放大机构包括拉杆、()、中心齿轮及游丝。正确答案：C

A、齿轮

B、连杆

C、扇形齿轮

76、当阀体直立,阀杆下移时,阀芯与阀座间的流通面积减小的称为正装。对

77、对纯滞后大的调节对象,为克服其影响,可以引入微分作用来克服正确答案：错

78、活塞式齿轮齿条执行机构一般和()配合使用。C

A、单座阀

B、双座阀

C、旋转阀

79、角行程阀芯通过旋转运动来改变它与阀座之间的流通截面积。对

80、气开式调节阀随信号压力的增大而流通面积也增大;而气关式则相反,随信号压力的增大而流通面积减小。正确答案：对

81、在西门子STEP7,执行下载的命令是()。正确答案：A

A、 Download

B、 Upload

合集下载

化工自动化控制仪表作业试题

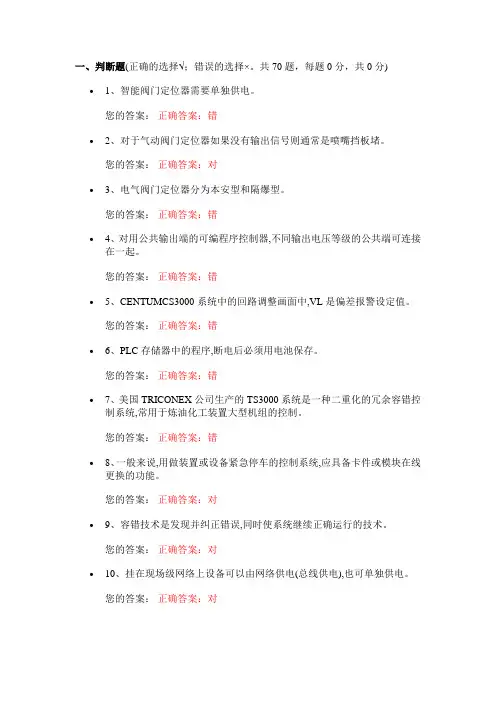

化工自动化控制仪表作业试题

一、判断题(正确的选择√；错误的选择×。共70题，每题0分，共0分)

• 1、智能阀门定位器需要单独供电。

您的答案： 正确答案：错

• 2、对于气动阀门定位器如果没有输出信号则通常是喷嘴挡板堵。

您的答案： 正确答案：对

• 3、电气阀门定位器分为本安型和隔爆型。

您的答案： 正确答案：错

• 4、对用公共输出端的可编程序控制器,不同输出电压等级的公共端可连接在一起。

您的答案： 正确答案：错

• 5、CENTUMCS3000系统中的回路调整画面中,VL是偏差报警设定值。

您的答案： 正确答案：错

• 6、PLC存储器中的程序,断电后必须用电池保存。

您的答案： 正确答案：错

• 7、美国TRICONEX公司生产的TS3000系统是一种二重化的冗余容错控制系统,常用于炼油化工装置大型机组的控制。

您的答案： 正确答案：错

• 8、一般来说,用做装置或设备紧急停车的控制系统,应具备卡件或模块在线更换的功能。

您的答案： 正确答案：对

• 9、容错技术是发现并纠正错误,同时使系统继续正确运行的技术。

您的答案： 正确答案：对

• 10、挂在现场级网络上设备可以由网络供电(总线供电),也可单独供电。

您的答案： 正确答案：对 • 11、PLC程序运行时读取的开关状态不是现场开关的即时状态,而是程序在执行I/O扫描时被送人映像存储器的状态。

您的答案： 正确答案：对

• 12、基金会现场总线不仅仅是一种总线,而且是一个系统。

您的答案： 正确答案：对

• 13、使用紧急停车系统,是为了确保装置或独立单元快速停车。

您的答案： 正确答案：错

• 14、在流体流动过程中,单位时间内通过导管任一截面积的流体量,称为流量。

您的答案： 正确答案：对

• 15、工艺过程排放是造成石化行业污染的主要途径。

您的答案： 正确答案：对

• 16、氢气压缩机处,应在最低处设置可燃气体检测仪。

您的答案： 正确答案：错

化工仪表自动化习题

化工仪表自动化习题

第一章

1.什么是化工自动化？它有什么意义？

化工自动化是指在化工设备上配备上一些自动化装置，代替操作人员的部分直接劳动，使生产在不同程度上自动的进行，用自动化装置来管理化工生产过程的办法。

它的意义：a，加快生产速度，降低生产成本，提高产品质量和产量。

b，减轻劳动强度，改善劳动条件。

c，能够保证生产安全，防止事故发生扩大，达到延长设备使用寿命，提高设备利用率的目的。

d，生产过程自动化的实现能根本改变劳方式，提高工人的文化技术水平，为逐步的消灭体力劳动和脑力劳动之间的差距创造条件。

2.化工自动化主要包括哪些内容？

a，自动检测系统b，自动信号和联锁保护系统c，自动操作和自动开停车系统d，自动控制系统

3.自动控制系统主要有哪些环节组成？

主要有测量元件与变送器，自动控制器，执行器三个环节

4.试分别说明什么是被控对象，被控变量，给定值，操纵变量？

被控对象：在自动控制系统中，将需要控制其工艺参数的生产设备或机器叫做被控对象。

被控变量：生产过程中所需要保持的恒定变量。

给定值：工艺上希望保持的被控变量数值。

操纵变量：实现控制作用的变量。

5.按给定值形势不同，自动控制系统可分为哪几类？

可分为：定制控制系统，随动控制系统，程序控制系统三类

第二章

1.什么是对象特性?为什么要研究对象特性?

对象特性是指被控对象及系统中的各类装备的特有性质规律。

研究对象特性是因为在自动化装置来模拟人工操作时，必须了解对象的特性，才能根据工艺对控制质量的要求，设计合理的操作系统，选择合适的被控变量和操纵变量，选用合适的测量元件和控制器。在控制系统投入运行时，也要根据对象特性来选择合适控制器参数，使系统正常运行。

2.建立对象的数学模型有哪两类主要方法？

有如下两类方法：

1> 机理建模，根据对象或生产过程的内部机理，列出各种有关的平衡方程，从而获取对象的数学模型。

化工自动化控制仪表考试题

化工自动化控制仪表考试题

1 / 4

化工自动化控制仪表考试题

姓名_______________考号________________班级________________学院________________

一、判断题（共35小题，每小题2分，共70分）

1、模块化编程是把程序分成若干个程序块,每个程序块含有一些设备和任务的逻辑指令

正确答案：对

2、流体在管道中的流速越快,流体对管壁的压强越小。

正确答案：对

3、在实际应用中,调节阀既与管道串联又与管道并联,其工作特性曲线会发生很大变化。

正确答案：对

4、梯形图中除使用跳转指令和步進指令的程序段外,一个编号的继电器线圈只能出现一次,而继电器的常开接点或常闭接点则不受限制。

正确答案：对

5、防护罩、安全阀等不属于安全防护装置。

正确答案：x

都属于

6、研究控制系统的动态比研究控制系统的静态更有意义的原因是动态过程更复杂。

正确答案：x

更切合实际

7、“L/h;Kg/h”这些符号都是表示流量的单位,它们表示的是质量流量的单位。

正确答案：x

体积

8、电子式电动执行机构性能价格比优越,这也是它大量使用的又一主要因素。

正确答案：对

9、CENTUMCS3000系统中的回路调整画面中,VL是偏差报警设定值。

正确答案：x

VL是速度报警设定值DL是偏差报警设定值

10、用于连接FFHI现场总线设备的屏蔽双绞线的最大传输距离为1900m｡（）

正确答案：√ 2 / 4

11、离心泵巡检时,应检查油位、油压、密封水冷却水投用以及泵电流、声音、振动等情

正确答案：对

12、在串级控制系统的投运过程中必须保证无扰动切换,通常采用先副回路后主回路的原

正确答案：对

13、从安全可靠的角度考虑,联锁系统的电磁阀应在常带电状态下工作。

正确答案：对

14、由于管件种类很多,选用时必须注意管件和管子规格相适应。

正确答案：对

化工仪表及自动化试题

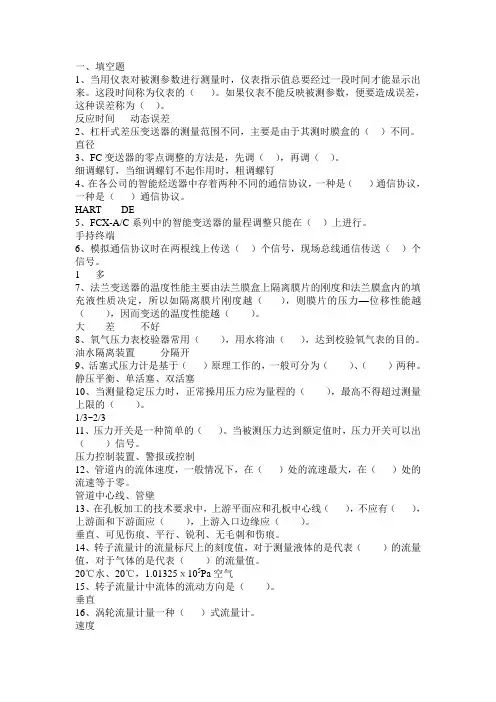

化工仪表及自动化试题

一、填空题

1、当用仪表对被测参数进行测量时，仪表指示值总要经过一段时间才能显示出来。这段时间称为仪表的（ ）。如果仪表不能反映被测参数，便要造成误差，这种误差称为（ ）。

反应时间 动态误差

2、杠杆式差压变送器的测量范围不同，主要是由于其测时膜盒的（ ）不同。

直径

3、FC变送器的零点调整的方法是，先调（ ），再调（ ）。

细调螺钉，当细调螺钉不起作用时，粗调螺钉

4、在各公司的智能烃送器中存着两种不同的通信协议，一种是（ ）通信协议，一种是（ ）通信协议。

HART DE

5、FCX-A/C系列中的智能变送器的量程调整只能在（ ）上进行。

手持终端

6、模拟通信协议时在两根线上传送（ ）个信号，现场总线通信传送（ ）个信号。

1 多

7、法兰变送器的温度性能主要由法兰膜盒上隔离膜片的刚度和法兰膜盒内的填充液性质决定，所以如隔离膜片刚度越（ ），则膜片的压力—位移性能越（ ），因而变送的温度性能越（ ）。

大 差 不好

8、氧气压力表校验器常用（ ），用水将油（ ），达到校验氧气表的目的。

油水隔离装置 分隔开

9、活塞式压力计是基于（ ）原理工作的，一般可分为（ ）、（ ）两种。

静压平衡、单活塞、双活塞

10、当测量稳定压力时，正常操用压力应为量程的（ ），最高不得超过测量上限的（ ）。

1/3~2/3

11、压力开关是一种简单的（ ）。当被测压力达到额定值时，压力开关可以出（ ）信号。

压力控制装置、警报或控制

12、管道内的流体速度，一般情况下，在（ ）处的流速最大，在（ ）处的流速等于零。

管道中心线、管壁

13、在孔板加工的技术要求中，上游平面应和孔板中心线（ ），不应有（ ），上游面和下游面应（ ），上游入口边缘应（ ）。
