电流互感器型号及主要参数

电流互感器电气性能参数指标

目前，一组电流互感器中通常包括有若干个二次绕组和铁芯，因铁芯材料的不同、铁芯截面大小的不同以及铁芯非磁性间隙大小的不同等因素使得同一电流互感器内不同二次绕组和铁芯具有不同的稳态特性和暂态特性。国际电工委员会和中华人民共和国国家标准委员会都有相应的标准，如IEC60044-1、IEC60044-6、GB1208-1997、GB16847-1997，分别对电流互感器稳态特性和暂态特性进行描述说明和分析，并且还定义了相应的电气性能参数指标定量描述其稳态性能和暂态性能。

按二次绕组和铁芯的不同电气性能和不同应用可以将电流互感器内的若干个二次绕组和铁芯分为测量和保护两大类，测量、监控回路应选用测量类二次绕组，保护回路应选用保护类二次绕组，现场应严格执行测量和保护分别配置使用原则。测量用的二次绕组和铁芯按其准确度要求不同又可以分为0.1、0.2、0.5、1.0、0.2S、0.5S等准确度级。保护用的二次绕组和铁芯按其性能要求不同可以分为P级、TPS级、TPX级、TPY级、TPZ级等，其中P级按准确度要求不同通常可分为5P级和10P级，TPS级、TPX级、TPY级、TPZ级又称为具有暂态特性的电流互感器。根据目前电力系统内10kV~500kV各电压等级的实际应用情况，测量回路和保护回路中常见的主要有0.2级、0.5级、0.2S级、5P级、10P级、TPY级等几种。

1 额定一次电流

它是电流互感器性能的基准一次电流，同一组电流互感器为了适应不同实际应用工况设计时具备两组一次绕组或二次绕组具有中间抽头，使现场应用可以通过采用不同的一次接线方式或二次接线方式实现调整额定一次电流的功能。一般并联两组一次绕组可以获得2倍额定一次电流，二次回路接二次绕组中间抽头可以获得1/2倍的额定一次电流。

2 额定二次电流

它是电流互感器性能的基准二次电流，标准额定二次电流为1A或5A。二次绕组在相同的输出容量下，采用额定二次电流为1A时具有更大的带载能力，允许电流互感器设备与测量、保护等二次设备的距离更远，但其制造成本更高。对于同一组电流互感器内的不同二次绕组，可以选择不同的二次额定电流，工程应用中主要视实际情况、经济和技术比较而确定。

电流互感器型号及主要参数

Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】

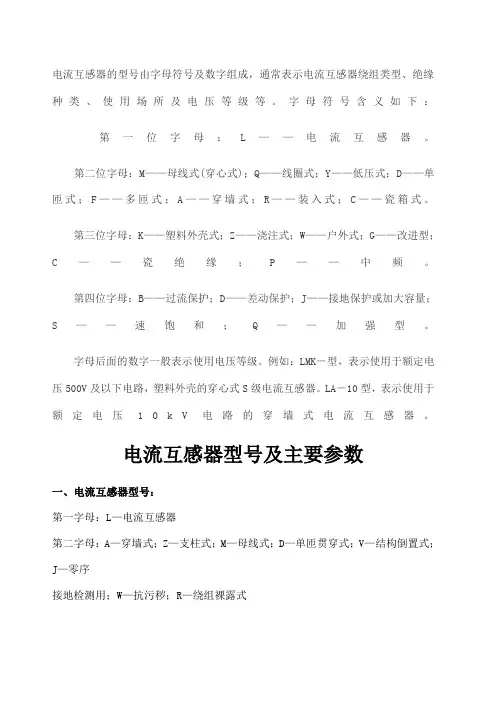

电流互感器的型号由字母符号及数字组成，通常表示电流互感器绕组类型、绝缘种类、使用场所及电压等级等。字母符号含义如下：

第一位字母：L——电流互感器。

第二位字母：M——母线式(穿心式)；Q——线圈式；Y——低压式；D——单匝式；F——多匝式；A——穿墙式；R——装入式；C——瓷箱式。

第三位字母：K——塑料外壳式；Z——浇注式；W——户外式；G——改进型；C——瓷绝缘；P——中频。

第四位字母：B——过流保护；D——差动保护；J——接地保护或加大容量；S——速饱和；Q——加强型。

字母后面的数字一般表示使用电压等级。例如：LMK－型，表示使用于额定电压500V及以下电路，塑料外壳的穿心式S级电流互感器。LA－10型，表示使用于额定电压10kV电路的穿墙式电流互感器。

电流互感器型号及主要参数

一、电流互感器型号：

第一字母：L—电流互感器

第二字母：A—穿墙式；Z—支柱式；M—母线式；D—单匝贯穿式；V—结构倒置式；J—零序

接地检测用；W—抗污秽；R—绕组裸露式

第三字母：Z—环氧树脂浇注式；C—瓷绝缘；Q—气体绝缘介质；W—与微机保护专用

第四数字：B—带保护级；C—差动保护；D—D级；Q—加强型；J—加强型ZG

第五数字：电压等级 产品序号

二、 主要技术术要求

额定容量：额定二次电流通过二次额定负荷时所消耗的视在功率。额定容量可以用视在功率表示，也可以用二次额定负荷阻抗Ω表示。

一次额定电流：允许通过电流互感器一次绕组的用电负荷电流。用于电力系统的电流互感器一次额定电流为5～25000A，用于试验设备的精密电流互感器为 ～50000A。电流互感器可在一次额定电流下长期运行，负荷电流超过额定电流值时叫做过负荷，电流互感器长期过负荷运行，会烧坏绕组或减少使用寿命。

电流互感器的型号由字母符号及数字组成，通常表示电流互感器绕组类型、绝缘种类、使用场所及电压等级等。字母符号含义如下：

第一位字母：L——电流互感器。

第二位字母：M——母线式(穿心式)；Q——线圈式；Y——低压式；D——单匝式；F——多匝式；A——穿墙式；R——装入式；C——瓷箱式。

第三位字母：K——塑料外壳式；Z——浇注式；W——户外式；G——改进型；C——瓷绝缘；P——中频。

第四位字母：B——过流保护；D——差动保护；J——接地保护或加大容量；S——速饱和；Q——加强型。

字母后面的数字一般表示使用电压等级。例如：LMK－型，表示使用于额定电压500V及以下电路，塑料外壳的穿心式S级电流互感器。LA－10型，表示使用于额定电压10kV电路的穿墙式电流互感器。

电流互感器型号及主要参数

一、电流互感器型号：

第一字母：L—电流互感器

第二字母：A—穿墙式；Z—支柱式；M—母线式；D—单匝贯穿式；V—结构倒置式；J—零序

接地检测用；W—抗污秽；R—绕组裸露式 第三字母：Z—环氧树脂浇注式；C—瓷绝缘；Q—气体绝缘介质；W—与微机保护专用

第四数字：B—带保护级；C—差动保护；D—D级；Q—加强型；J—加强型ZG

第五数字：电压等级 产品序号

二、 主要技术术要求

额定容量：额定二次电流通过二次额定负荷时所消耗的视在功率。额定容量可以用视在功率表示，也可以用二次额定负荷阻抗Ω表示。

一次额定电流：允许通过电流互感器一次绕组的用电负荷电流。用于电力系统的电流互感器一次额定电流为5～25000A，用于试验设备的精密电流互感器为 ～50000A。电流互感器可在一次额定电流下长期运行，负荷电流超过额定电流值时叫做过负荷，电流互感器长期过负荷运行，会烧坏绕组或减少使用寿命。

二次额定电流：允许通过电流互感器二次绕组的一次感应电流。

额定电流比(变比)：一次额定电流与二次额定电流之比。

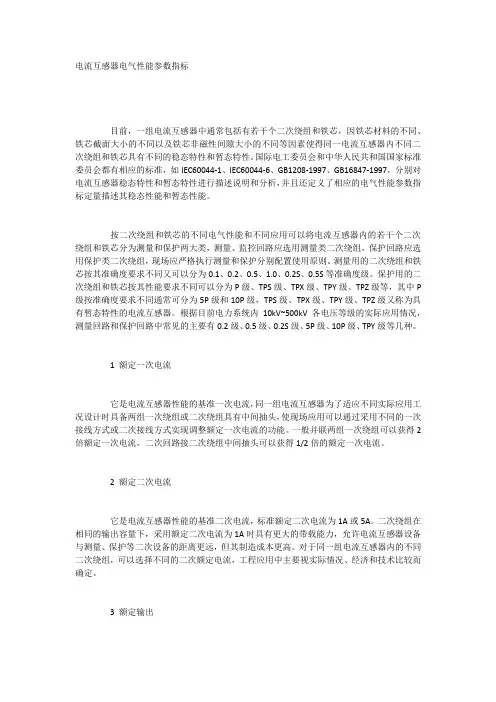

电流互感器电气性能参数指标

目前，一组电流互感器中通常包括有若干个二次绕组和铁芯，因铁芯材料的不同、铁芯截面大小的不同以及铁芯非磁性间隙大小的不同等因素使得同一电流互感器内不同二次绕组和铁芯具有不同的稳态特性和暂态特性。国际电工委员会和中华人民共和国国家标准委员会都有相应的标准，如IEC60044-1、IEC60044-6、GB1208-1997、GB16847-1997，分别对电流互感器稳态特性和暂态特性进行描述说明和分析，并且还定义了相应的电气性能参数指标定量描述其稳态性能和暂态性能。

按二次绕组和铁芯的不同电气性能和不同应用可以将电流互感器内的若干个二次绕组和铁芯分为测量和保护两大类，测量、监控回路应选用测量类二次绕组，保护回路应选用保护类二次绕组，现场应严格执行测量和保护分别配置使用原则。测量用的二次绕组和铁芯按其准确度要求不同又可以分为0.1、0.2、0.5、1.0、0.2S、0.5S等准确度级。保护用的二次绕组和铁芯按其性能要求不同可以分为P级、TPS级、TPX级、TPY级、TPZ级等，其中P级按准确度要求不同通常可分为5P级和10P级，TPS级、TPX级、TPY级、TPZ级又称为具有暂态特性的电流互感器。根据目前电力系统内10kV~500kV各电压等级的实际应用情况，测量回路和保护回路中常见的主要有0.2级、0.5级、0.2S级、5P级、10P级、TPY级等几种。

1 额定一次电流

它是电流互感器性能的基准一次电流，同一组电流互感器为了适应不同实际应用工况设计时具备两组一次绕组或二次绕组具有中间抽头，使现场应用可以通过采用不同的一次接线方式或二次接线方式实现调整额定一次电流的功能。一般并联两组一次绕组可以获得2倍额定一次电流，二次回路接二次绕组中间抽头可以获得1/2倍的额定一次电流。

2 额定二次电流

它是电流互感器性能的基准二次电流，标准额定二次电流为1A或5A。二次绕组在相同的输出容量下，采用额定二次电流为1A时具有更大的带载能力，允许电流互感器设备与测量、保护等二次设备的距离更远，但其制造成本更高。对于同一组电流互感器内的不同二次绕组，可以选择不同的二次额定电流，工程应用中主要视实际情况、经济和技术比较而确定。
