充放电校准

电池充放电测试仪现场校准方法的研究

摘要：电池充放电校准直接影响电池性能测试的可靠性。分析研究了电池充电电压、现场校准方法，电池安全性主要取决于电池充放电检测的准确性。因此，充放电测试仪计量特性必须准确。

关键词：电池充放电测试仪；校准方法；充电；放电

目前，我国紧急推荐新能源。各行业广泛应用充电电池，以满足环保要求。随着技术进步，小型电子设备的充电能力已转向电动汽车和电动自行车等大型设备，导致该行业作为主要设备迅速增长。损坏或维护不良的电池可能会影响电池性能，甚至导致安全问题。因此，电池充放电测试用于整个电动设备及时检测电池充电性能很重要。

二、电池充放电测试仪的校准方法

1.校准电池充放电装置的电压。由于其一般较大体积，校准通常在现场进行。因此，测试仪电压校准可以用标准电压源和电压表。在供电方法中，电池的充放电状态与它产生的标准电压进行校准。电池充放电测试处于待机模式。量程和有效的校准点选取所需的。所示图1(a)。此方法的优点在于可以量程区域中的所有点。缺点是精度取决于标准电源。高精度时，电压源精度较高，体积大，携带困难，高度依赖现场环境(例如温度)是必需的。因此，需要相应的校准环境。标准电压表法建立恒压电池组充电放电测试仪和电阻电池组充电电池组充电放电测试仪，以校准电池组充电放电测试仪的充电电压。布线图见图1(b)。进行现场校准时，直流电荷量可以选择多个串联桩，标准校准表选择具有较高数字电压值的表。此方法的优点在于校准可以使用现场设备进行，但电压校准点的值取决于电池的数量和功率。

图1电池充放电测试仪电压校准接线图

校准电池充放电装置的充电电流。电池充放电测试的充电电流主要由恒定充电方法表示。在这种情况下，充电控制器的行为类似于充电恒流直流负载的类似电源。恒流充电时，可使用标准电压表方法校准相对较低水平(例如，充电电流小于10 a)的电池充放电测试仪的充电电流。此时，直流电源处于恒定恒阻模式。该方法简单且易于测试，但只能在标准量程框架内校准充电电流。测试仪电池间充放电(例如几百安培的充电电流)可使用直流电源进行校准。直流电源处于恒阻模式。测试仪电池组充电放电的充电电流间接校准电压表和标准电阻。其精度取决于标准强度的精度，并应考虑强度热耗散对强度值的影响。对于高级电池充电和放电测试器(例如，当充电电流超过数百安培时)，通常使用电流传感器方法校准充电电流。此时，直流电源处于恒定电阻模式。大电流通过电流传感器转换成小电流，然后测试和校准用标准安培进行。

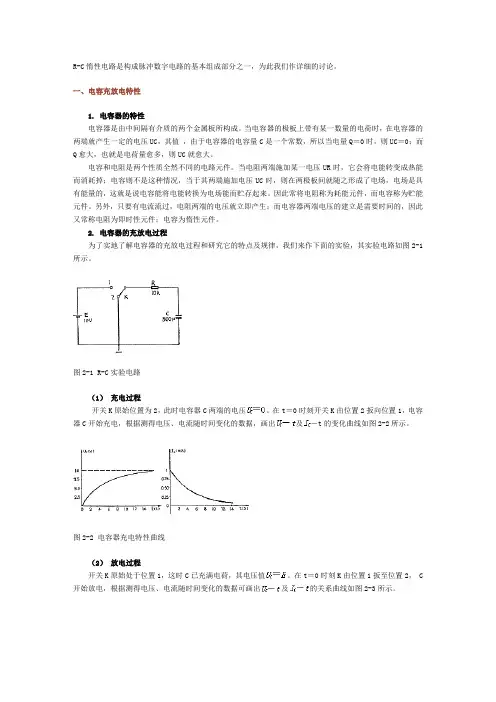

R-C惰性电路是构成脉冲数字电路的基本组成部分之一，为此我们作详细的讨论。

一、电容充放电特性

1. 电容器的特性

电容器是由中间隔有介质的两个金属板所构成。当电容器的极板上带有某一数量的电荷时，在电容器的两端就产生一定的电压UC，其值 ，由于电容器的电容量C是一个常数，所以当电量Q＝0时，则UC＝0；而Q愈大，也就是电荷量愈多，则UC就愈大。

电容和电阻是两个性质全然不同的电路元件。当电阻两端施加某一电压UR时，它会将电能转变成热能而消耗掉；电容则不是这种情况，当于其两端施加电压UC时，则在两极板间就随之形成了电场，电场是具有能量的，这就是说电容能将电能转换为电场能而贮存起来。因此常将电阻称为耗能元件，而电容称为贮能元件。另外，只要有电流流过，电阻两端的电压就立即产生；而电容器两端电压的建立是需要时间的，因此又常称电阻为即时性元件；电容为惰性元件。

2. 电容器的充放电过程

为了实地了解电容器的充放电过程和研究它的特点及规律，我们来作下面的实验，其实验电路如图2-1所示。

图2-1 R-C实验电路

（1） 充电过程

开关K原始位置为2，此时电容器C两端的电压。在t＝0时刻开关K由位置2扳向位置1，电容器C开始充电，根据测得电压、电流随时间变化的数据，画出及－t的变化曲线如图2-2所示。

图2-2 电容器充电特性曲线

（2） 放电过程

开关K原始处于位置1，这时C已充满电荷，其电压值。在t＝0时刻K由位置1扳至位置2， C开始放电，根据测得电压、电流随时间变化的数据可画出及的关系曲线如图2-3所示。

图2-3 电容器放电特性曲线

（3） 充放电的特点及规律

根据上面所得到的电容器的充放电时UC、 IC的数据和曲线，可以归纳出几点很有实用价值的规律。

① 电容器的充放电是需要时间的。这是由于电容器的充放电过程，实质是电容器上电荷的积累和消散的过程，由于电荷量的变化是需要时间的，所以充放电也是需要时间的。

电容充放电原理

电容是一种以电场形式储存能量的无源器件。在有需要的时候，电容能够把储存的能量释出至电路。电容由两块导电的平行板构成，在板之间填充上绝缘物质或介电物质。图1和图2分别是电容的基本结构和符号。

当电容连接到一电源是直流电 (DC) 的电路时，在特定的情况下，有两个过程会发生，分别是电容的 “充电” 和 “放电”。

若电容与直流电源相接，见图3，电路中有电流流通。两块板会分别获得数量相等的相反电荷，此时电容正在充电，其两端的电位差vc逐渐增大。一旦电容两端电压vc增大至与电源电压V相等时，vc = V，电容充电完毕，电路中再没有电流流动，而电容的充电过程完成。

由于电容充电过程完成后，就没有电流流过电容器，所以在直流电路中，电容可等效为开路或R = ∞，电容上的电压vc不能突变。

当切断电容和电源的连接后，电容通过电阻RD进行放电，两块板之间的电压将会逐渐下降为零，vc = 0，见图4。

在图3和图4中，RC和RD的电阻值分别影响电容的充电和放电速度。

电阻值R和电容值C的乘积被称为时间常数τ，这个常数描述电容的充电和放电速度，见图5。

电容值或电阻值愈小，时间常数也愈小，电容的充电和放电速度就愈快，反之亦然。

电容几乎存在于所有电子电路中，它可以作为“快速电池”使用。如在照相机的闪光灯中，电容作为储能元件，在闪光的瞬间快速释放能量。

博学笃行 自强不息

1

电池校准

导言：

在现代社会，电子设备已经成为人们必不可少的生活工具，而电池则是电子设备正常运转所需的重要能源。然而，随着使用时间的推移，电池的性能会逐渐下降，导致电池续航时间缩短或不稳定。为了解决这个问题，电池校准成为了一种常用的方法。本文将对电池校准的概念、原理和步骤进行详细介绍。

一、电池校准的概念

电池校准是指通过一系列操作和测试，使电子设备能够准确、全面地识别和计算电池的状态和电量。电池校准的目的是提高电池使用效率，延长电池寿命并确保电池的准确显示。

二、电池校准的原理

电子设备上的电池校准是通过重置电池指示器和重新计算电池容量来实现的。电池指示器是设备显示当前电池电量的重要组成部分，它通过测量电池的电压、电流和剩余容量等参数来确定电池的实际状态。而电池容量则是指电池可以存储的能量量，通常以毫安时(mAh)为单位。电子设备会根据电池容量来进行估算，并根据估算结果显示电池剩余电量。

三、电池校准的步骤 博学笃行 自强不息

2

1. 充电和放电

电池校准的第一步是将电池充满电，并将设备连接到电源上进行充电。当电池达到百分百的充电状态后，继续充电一段时间以确保电池充分稳定。接着，断开设备与电源的连接，将设备用到电池电量耗尽并关机。

2. 休眠和放置

将设备保持关闭状态，不进行任何操作并让其休眠一段时间。这个时间可以根据个人喜好和具体设备情况来确定，通常建议休眠时间不少于6小时，以确保电池能完全放电。

3. 再次充电

将设备连接到电源上，重新充电至百分之百，并继续充电一段时间以保持稳定。此时，电子设备会重新识别电池的状态和容量。

4. 再次放电

与第二步相似，将设备使用到电池电量耗尽并关机。

5. 校准完成

重新连接设备与电源，将其充满电即可完成电池校准过程。

四、电池校准的注意事项 博学笃行 自强不息

3

1. 电池校准并不是每个设备都需要进行的，只有在出现电池显示错误或电池续航时间明显缩短的情况下才需要考虑进行校准。
