大中型沼气工程安全操作规程1、操作人员必须全面掌握项目的处理流程，熟悉本岗位设施、设备的运行要求和技术指标，应建立定期安全学习制度。

2、从事电气、锅炉、化验分析等特殊工种的人员，必须通过职业技能、安全技术培训，通过考核，取得相应行业的职业资格证书后，方可上岗。

3、操作人员必须了解大中型沼气项目运行中的各种危险、有害因素和由于操作及维修不当所带来的危害。

4、各岗位作业人员上岗时必须佩戴相应的劳动保护用品，做好安全卫生工作。

5、大中型沼气工程应在明显位置配备消防设备、防护救生器具等防护设备，并按设备使用要求定期检查和更换，确保安全用品的可靠性。

操作人员应熟练掌握，并会使用防护救生器具及消防器材。

6、制定火警、易燃及有害气体泄漏、爆炸、自然灾害和其他事故应急预案。

7、大中型沼气工程的所有露天井口和其他辅助管网开口均应覆盖；盖板应有足够的强度，防止人畜掉进池内。

8、对产生、输送、贮存沼气的设施应做好安全防护，严禁沼气泄漏或空气进入厌氧消化池和沼气储存、配气系统；严禁违章明火作业；贮气柜蓄水池内的水严禁随意排放，以防罐内产生负压损坏罐体。

9、大中型沼气项目所在地严禁燃放烟花爆竹，并在醒目位置设置“严禁烟火”标志；严禁违章明火作业，动火操作必须采取安全防护措施，并经过安全部门审批；禁止石器、铁器过激碰撞。

10、电源电压大于或小于额定电压5％时，严禁起动大型电机，电气设备必须可靠接地。

操作电器开关时，应按照电气安全操作程序进行。

控制信号（液位控制）电源必须采用36V以下安全电压。

11、修理各种设备时必须切断电源，并应在控制箱外挂维修警示牌。

严禁非本岗位人员启、闭机电设备。

12、在操作过程中清洁机电设备和周围环境时，严禁擦拭设备运转部位，不得将冲洗水溅到电缆头和电机。

13、有害气体、异味、有灰尘和潮湿环境的地方，必须保持通风良好。

14、清捞杂物、浮渣及清扫堰口时，应有安全及监护措施，防止操作员滑入水池。

15、在构筑物上或敞开式池、井边巡视、操作时，应注意安全，雨天或冰雪天应特别注意防滑。

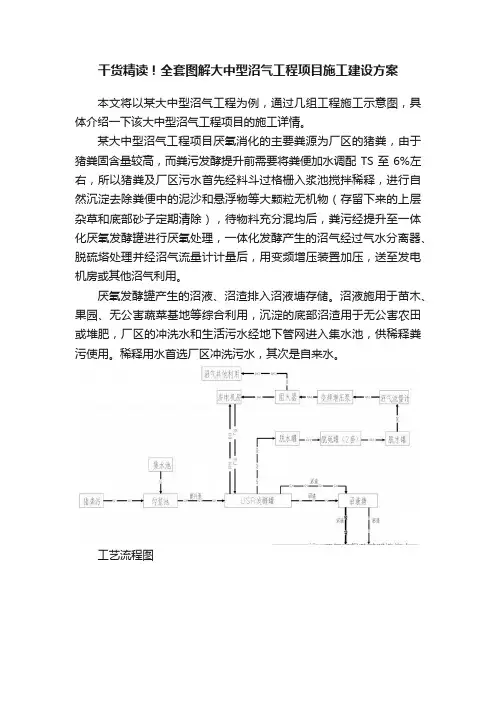

干货精读！全套图解大中型沼气工程项目施工建设方案本文将以某大中型沼气工程为例，通过几组工程施工示意图，具体介绍一下该大中型沼气工程项目的施工详情。

某大中型沼气工程项目厌氧消化的主要粪源为厂区的猪粪，由于猪粪固含量较高，而粪污发酵提升前需要将粪便加水调配TS至6%左右，所以猪粪及厂区污水首先经料斗过格栅入浆池搅拌稀释，进行自然沉淀去除粪便中的泥沙和悬浮物等大颗粒无机物（存留下来的上层杂草和底部砂子定期清除），待物料充分混均后，粪污经提升至一体化厌氧发酵罐进行厌氧处理，一体化发酵产生的沼气经过气水分离器、脱硫塔处理并经沼气流量计计量后，用变频增压装置加压，送至发电机房或其他沼气利用。

厌氧发酵罐产生的沼液、沼渣排入沼液塘存储。

沼液施用于苗木、果园、无公害蔬菜基地等综合利用，沉淀的底部沼渣用于无公害农田或堆肥，厂区的冲洗水和生活污水经地下管网进入集水池，供稀释粪污使用。

稀释用水首选厂区冲洗污水，其次是自来水。

工艺流程图沼气站总平面图说明1.本图单位均为m。

2.取沼气站设计地面为±0.000点，罐体基础为-0.200点。

3.沼气站中的道路都有相应的尺寸宽度，图中给出了道路的中心线位置。

4.在沼气站施工时可根据厂区以及周围的地势走向确定厂区的整体排水坡向，以便顺利排水。

沼气站高程布置图沼气站工艺流程图沼气站工艺管线布置图说明1.本图单位均为m。

2.取沼气站设计地面为±0.000点，罐体基础为-0.200点。

3.利用发电机房的热对一体化反应器进行加热。

4.厌氧发酵所产生的沼液和沼渣综合利用，实现零排放。

沼气站给水排水管道布置图说明1.本图单位均为m。

2.取沼气站设计地面为±0.000点，罐体基础为-0.200点。

沼气站电气平面布置图沼气工房平、立面图沼气工房屋顶结构图沼气工房基础结构图说明1.本工程地耐力按80kpa进行设计，基槽开挖后应先进行验槽再进行上部基础施工。

2.砌体基础采用MU10机制实心砖、M10.0水泥砂浆砌筑，砌体施工控制质量等级B级。

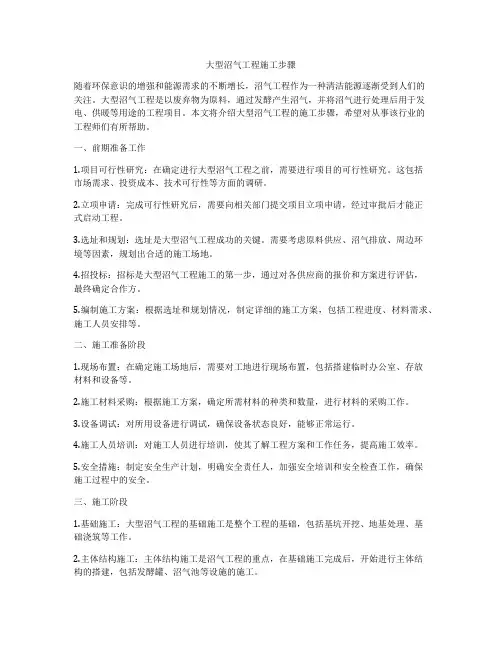

大型沼气工程施工步骤随着环保意识的增强和能源需求的不断增长，沼气工程作为一种清洁能源逐渐受到人们的关注。

大型沼气工程是以废弃物为原料，通过发酵产生沼气，并将沼气进行处理后用于发电、供暖等用途的工程项目。

本文将介绍大型沼气工程的施工步骤，希望对从事该行业的工程师们有所帮助。

一、前期准备工作1.项目可行性研究：在确定进行大型沼气工程之前，需要进行项目的可行性研究。

这包括市场需求、投资成本、技术可行性等方面的调研。

2.立项申请：完成可行性研究后，需要向相关部门提交项目立项申请，经过审批后才能正式启动工程。

3.选址和规划：选址是大型沼气工程成功的关键。

需要考虑原料供应、沼气排放、周边环境等因素，规划出合适的施工场地。

4.招投标：招标是大型沼气工程施工的第一步，通过对各供应商的报价和方案进行评估，最终确定合作方。

5.编制施工方案：根据选址和规划情况，制定详细的施工方案，包括工程进度、材料需求、施工人员安排等。

二、施工准备阶段1.现场布置：在确定施工场地后，需要对工地进行现场布置，包括搭建临时办公室、存放材料和设备等。

2.施工材料采购：根据施工方案，确定所需材料的种类和数量，进行材料的采购工作。

3.设备调试：对所用设备进行调试，确保设备状态良好，能够正常运行。

4.施工人员培训：对施工人员进行培训，使其了解工程方案和工作任务，提高施工效率。

5.安全措施：制定安全生产计划，明确安全责任人，加强安全培训和安全检查工作，确保施工过程中的安全。

三、施工阶段1.基础施工：大型沼气工程的基础施工是整个工程的基础，包括基坑开挖、地基处理、基础浇筑等工作。

2.主体结构施工：主体结构施工是沼气工程的重点，在基础施工完成后，开始进行主体结构的搭建，包括发酵罐、沼气池等设施的施工。

3.管道安装：沼气工程中的管道安装是关键环节，需要严格按照设计要求进行安装，确保管道的质量和安全。

4.设备安装：设备安装是大型沼气工程的重要环节，需要对发酵罐、气体处理设备等设备进行安装和调试。

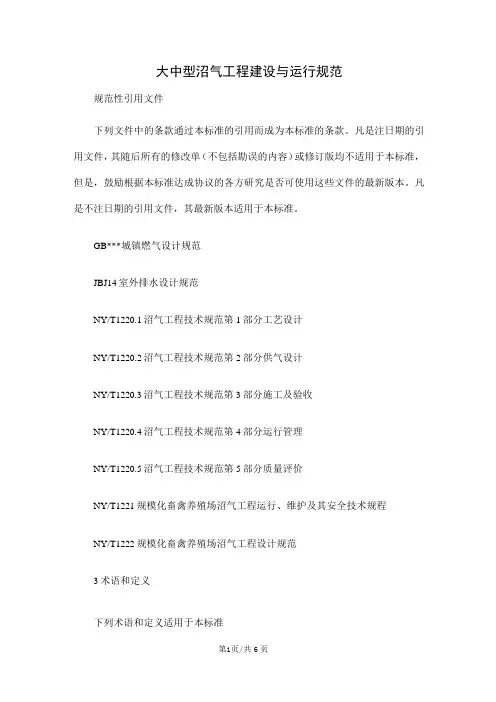

大中型沼气工程建设与运行规范规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，但是，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB***城镇燃气设计规范JBJ14室外排水设计规范NY/T1220.1沼气工程技术规范第1部分工艺设计NY/T1220.2沼气工程技术规范第2部分供气设计NY/T1220.3沼气工程技术规范第3部分施工及验收NY/T1220.4沼气工程技术规范第4部分运行管理NY/T1220.5沼气工程技术规范第5部分质量评价NY/T1221规模化畜禽养殖场沼气工程运行、维护及其安全技术规程NY/T1222规模化畜禽养殖场沼气工程设计规范3术语和定义下列术语和定义适用于本标准3.1大中型沼气工程厌氧消化器单体容积大于或等于100m3小于300m3的沼气工程称为中型沼气工程；厌氧消化器单体容积大于或等于300m3的沼气工程称为大型沼气工程。

3.2“能源生态型”沼气工程畜禽养殖场污水经厌氧消化处理后作为农田水肥利用的沼气工程。

3.3“能源环保型”沼气工程畜禽养殖场的畜禽污水处理后达标排放或以回用为最终目标的沼气工程。

4建设4.1选址4.1.1尽量靠近发酵原料的产地和沼气利用地区，还应与总排出口相衔接。

4.1.2在场区和居民区主导风向的下风侧。

4.1.3充分利用地形高差，在畜禽养殖场的标高较低处，以利于污水、残渣的运输、排放和利用。

4.1.4有较好的工程地质条件。

4.1.5满足生产和卫生的防疫要求。

4.1.6有较好的供电、供水条件，交通便利。

4.2布局4.2.1应考虑到养殖场远期生产规模扩展的可能性，如必要，应做出分期建设方案。

4.2.2应满足沼气工程工艺的要求，布局紧凑，便于施工、运行和管理。

4.2.3应符合消防等安全要求。

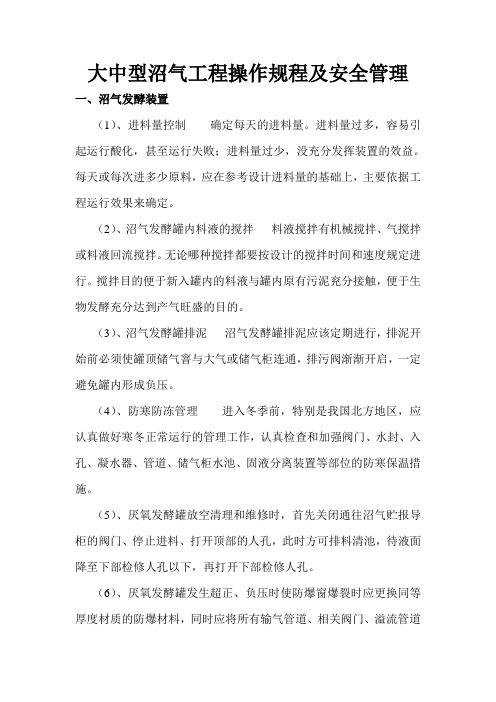

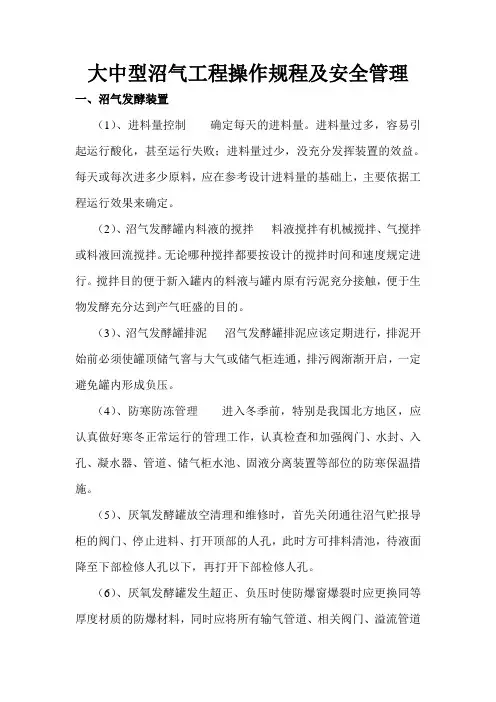

大中型沼气工程操作规程及安全管理一、沼气发酵装置（1）、进料量控制确定每天的进料量。

进料量过多，容易引起运行酸化，甚至运行失败；进料量过少，没充分发挥装置的效益。

每天或每次进多少原料，应在参考设计进料量的基础上，主要依据工程运行效果来确定。

（2）、沼气发酵罐内料液的搅拌料液搅拌有机械搅拌、气搅拌或料液回流搅拌。

无论哪种搅拌都要按设计的搅拌时间和速度规定进行。

搅拌目的便于新入罐内的料液与罐内原有污泥兖分接触，便于生物发酵充分达到产气旺盛的目的。

（3）、沼气发酵罐排泥沼气发酵罐排泥应该定期进行，排泥开始前必须使罐顶储气窨与大气或储气柜连通，排污阀渐渐开启，一定避免罐内形成负压。

（4）、防寒防冻管理进入冬季前，特别是我国北方地区，应认真做好寒冬正常运行的管理工作，认真检查和加强阀门、水封、入孔、凝水器、管道、储气柜水池、固液分离装置等部位的防寒保温措施。

（5）、厌氧发酵罐放空清理和维修时，首先关闭通往沼气贮报导柜的阀门、停止进料、打开顶部的人孔，此时方可排料清池，待液面降至下部检修人孔以下，再打开下部检修人孔。

（6）、厌氧发酵罐发生超正、负压时使防爆窗爆裂时应更换同等厚度材质的防爆材料，同时应将所有输气管道、相关阀门、溢流管道清通一遍，确保液体、气体管路的畅通后方可将防爆窗封死重新运行，保证同等的安全等级。

二、泵及搅拌器类设备（1）、认真读懂设备出厂的使用说明书，严格按规定操作管理。

（2）、水泵在运行中，必须严格执行巡回检查制度，并符合下列规定；①应注意观察各种仪表是否正常、稳定。

②轴承温度不得超过75℃③应检查水泵填料压盖处是否发热，滴水是否正常。

④水泵机组不得有异常的噪音或振动。

⑤进料螺杆泵严禁脱水空转。

（3）、应使泵类机电设备（搅拌器等）保持良好状态。

（4）、应及时清除叶轮、阀门、管道的堵塞物。

（5）、水泵启动或盍时，操作人员不得接触转动部位。

（6）、水泵运行中发现下列情况时，应立即停机：①水泵突然发生异常声响。

大中型沼气工程建设与运行规范前言沼气工程建设是以制造利用沼气为目的的工程项目，它是一种生态环境友好型的清洁能源利用途径。

大中型沼气工程建设是国内清洁能源建设的重要分支，对于实现能源的可持续发展有着重要意义。

但是对于施工及运行的规范缺乏使得目前大中型沼气工程建设遭到一些质量问题的困扰。

为了保障大中型沼气工程建设及运行质量的提高，制定本规范。

工程建设原则大中型沼气工程建设应符合以下原则：1.选址合理，与周边环境相协调。

2.设计合理，在前期设计中应提前开展可行性研究与环境影响评价。

3.材料储备充足，保证工程质量。

4.施工过程中要严格按照相关标准工艺操作。

设计大中型沼气工程设计应符合以下要求：1.要合理配置沼气设备，确保设备的可靠性与效率。

2.强化对于安全措施的考虑，如防爆等。

3.设计中应坚持简便易行的原则，避免不必要的复杂或者繁琐。

施工大中型沼气工程施工应符合以下要求：1.施工团队应具备一定的专业知识，严格按照设计方案操作。

2.操作过程中应注意安全，特别是在接触高压和易燃危险品时应加强安全措施。

3.废水的排放等施工废弃物必须严格按照环保要求进行处理。

工程运行原则大中型沼气工程运行应符合以下原则：1.施工完成后应及时进行调试，并做好设备运行日志记录。

2.操作规范，加强对于设备的监控与维护。

3.废水与废气的排放应符合环保要求，切勿破坏周围生态。

操作大中型沼气工程操作应符合以下要求：1.操作人员应具备一定的专业知识，并定期进行技能培训。

2.运行过程中应按照操作规程进行操作，并在变动或出现问题时及时进行反馈与调整。

3.运行中应注意设备维护，及时清除设备积垢，检修设备故障等。

结语在建设与运行过程中，大中型沼气工程应当遵循相关标准与规范，保证设计与施工的质量，并注意环保要求的实施，保障设备的安全运行。

希望有关部门和企业能够认真遵守，严格执行。

常见的几种大中型沼气工程工艺流程设计介绍沼气是有机物质在一定温度、湿度以及厌氧（缺氧）的条件下发酵，通过特殊的微生物的作用分解生成的产物。

沼气工程按照发酵装置的容积大小和日产气量的多少，分为小型、中型、大型沼气工程。

如表1所示，单体发酵容积≥50m3，或多个单体发酵容积之和≥50m3，或日产气量≥50m3的为中型沼气工程；单体发酵容积之和>500m3，或多个单体发酵容积之和大于1000m3，或日产气量大于1000m3的，即为大型沼气工程。

如把中型和大型沼气工程放到一起介绍，称之为大中型沼气工程。

一、沼气工程设计目标为规模化、规范化建设沼气工程，首先要明确工程最终达到的目标。

主要有三个类型：1、以生产沼气和利用沼气为目标；2、以达到环境保护要求，使排水符合国家规定的标准为目标；3、前两个目标的结合，对沼气、沼渣和沼液进行综合利用，实现生态环境建设。

二、沼气工程流程设计沼气工程工艺流程设计是工程设计的核心，需根据资金投入情况、管理人员的技术水平、处理原料、所处理物料的水质水量情况确定。

大中型沼气工程的工艺流程包括原料预处理——沼气发酵——后处理等几部分，每一部分又包括很多内容。

本文将介绍3种典型的大中型沼气工程的工艺设计流程。

1、液体酒糟沼气发酵工艺液体酒糟高温发酵工艺是利用从酒精蒸馏塔排出具有80~90℃的糟液，通过沉砂池将酒糟中碎石沉淀分离，并进行适当的冷却。

沼气发酵温度一般控制在53~56℃，所以要将高温糟液先冷却到60℃左右，再进入消化器发酵。

以某酒精厂的沼气工程为例。

工厂年产酒精5万t，丙酮、丁醇5000t，白酒1万多t，日排放废糟液2700t，年排放量达80万t以上。

沼气工程日产沼气4万m3，除供给2万户家庭炊事燃气外，还供本厂职工食堂和锅炉作燃料，部分还作为工业原料。

图2、某酒精厂沼气发酵工艺流程糟液进料浓度为CODCr5万mg/L，厌氧处理后，排放浓度为CODCr8000mg/L，去除率为84%；BOD（即原料中的有机物含量用生物耗氧量来表示）由2.5万mg/L降至2300mg/L，去除率90.8%；PH值由4.2升至7.2~7.5；悬浮物由2万mg/L降至700mg/L，去除率96.5%。
