Vericut培训教程PPT教案

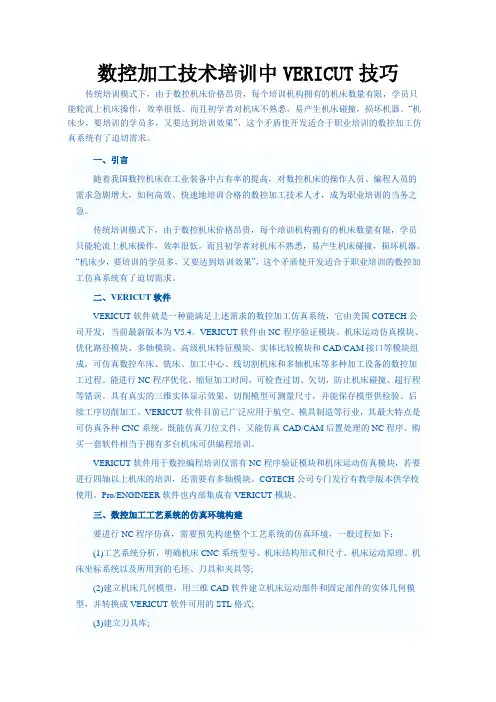

数控加工技术培训中VERICUT技巧

传统培训模式下，由于数控机床价格昂贵，每个培训机构拥有的机床数量有限，学员只能轮流上机床操作，效率很低。而且初学者对机床不熟悉，易产生机床碰撞，损坏机器。“机床少，要培训的学员多，又要达到培训效果”，这个矛盾使开发适合于职业培训的数控加工仿真系统有了迫切需求。

一、引言

随着我国数控机床在工业装备中占有率的提高，对数控机床的操作人员、编程人员的需求急剧增大，如何高效、快速地培训合格的数控加工技术人才，成为职业培训的当务之急。

传统培训模式下，由于数控机床价格昂贵，每个培训机构拥有的机床数量有限，学员只能轮流上机床操作，效率很低。而且初学者对机床不熟悉，易产生机床碰撞，损坏机器。“机床少，要培训的学员多，又要达到培训效果”，这个矛盾使开发适合于职业培训的数控加工仿真系统有了迫切需求。

二、VERICUT软件

VERICUT软件就是一种能满足上述需求的数控加工仿真系统，它由美国CGTECH公司开发，当前最新版本为V5.4。VERICUT软件由NC程序验证模块、机床运动仿真模块、优化路径模块、多轴模块、高级机床特征模块、实体比较模块和CAD/CAM接口等模块组成，可仿真数控车床、铣床、加工中心、线切割机床和多轴机床等多种加工设备的数控加工过程。能进行NC程序优化、缩短加工时间，可检查过切、欠切，防止机床碰撞、超行程等错误。具有真实的三维实体显示效果，切削模型可测量尺寸，并能保存模型供检验、后续工序切削加工。VERICUT软件目前已广泛应用于航空、模具制造等行业，其最大特点是可仿真各种CNC系统，既能仿真刀位文件，又能仿真CAD/CAM后置处理的NC程序。购买一套软件相当于拥有多台机床可供编程培训。

VERICUT软件用于数控编程培训仅需有NC程序验证模块和机床运动仿真模块，若要进行四轴以上机床的培训，还需要有多轴模块。CGTECH公司专门发行有教学版本供学校使用。Pro/ENGINEER软件也内部集成有VERICUT模块。

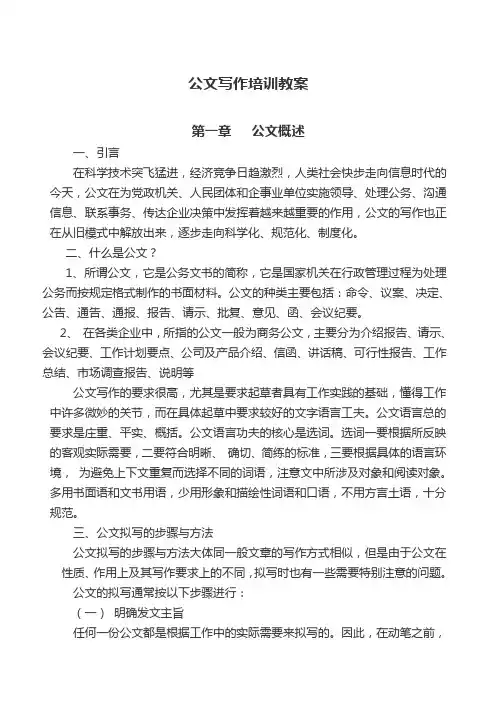

公文写作培训教案

第一章 公文概述

一、引言

在科学技术突飞猛进，经济竞争日趋激烈，人类社会快步走向信息时代的今天，公文在为党政机关、人民团体和企事业单位实施领导、处理公务、沟通信息、联系事务、传达企业决策中发挥着越来越重要的作用，公文的写作也正在从旧模式中解放出来，逐步走向科学化、规范化、制度化。

二、什么是公文？

1、所谓公文，它是公务文书的简称，它是国家机关在行政管理过程为处理公务而按规定格式制作的书面材料。公文的种类主要包括：命令、议案、决定、公告、通告、通报、报告、请示、批复、意见、函、会议纪要。

2、 在各类企业中，所指的公文一般为商务公文，主要分为介绍报告、请示、会议纪要、工作计划要点、公司及产品介绍、信函、讲话稿、可行性报告、工作总结、市场调查报告、说明等

公文写作的要求很高，尤其是要求起草者具有工作实践的基础，懂得工作中许多微妙的关节，而在具体起草中要求较好的文字语言工夫。公文语言总的要求是庄重、平实、概括。公文语言功夫的核心是选词。选词一要根据所反映的客观实际需要，二要符合明晰、 确切、简练的标准，三要根据具体的语言环境， 为避免上下文重复而选择不同的词语，注意文中所涉及对象和阅读对象。多用书面语和文书用语，少用形象和描绘性词语和口语，不用方言土语，十分规范。

三、公文拟写的步骤与方法

公文拟写的步骤与方法大体同一般文章的写作方式相似，但是由于公文在性质、作用上及其写作要求上的不同，拟写时也有一些需要特别注意的问题。

公文的拟写通常按以下步骤进行：

（一） 明确发文主旨

任何一份公文都是根据工作中的实际需要来拟写的。因此，在动笔之前，首先要弄清楚 发文的主旨，即发文的主题与目的，包括以下几项内容：

1、文件的中心内容是什么？比如相关工作的改善，主要提出目前情况怎样？存在哪些问题，解决方式、需协助事项；再如请求事项，拟请上级机关答复或解决问题等。

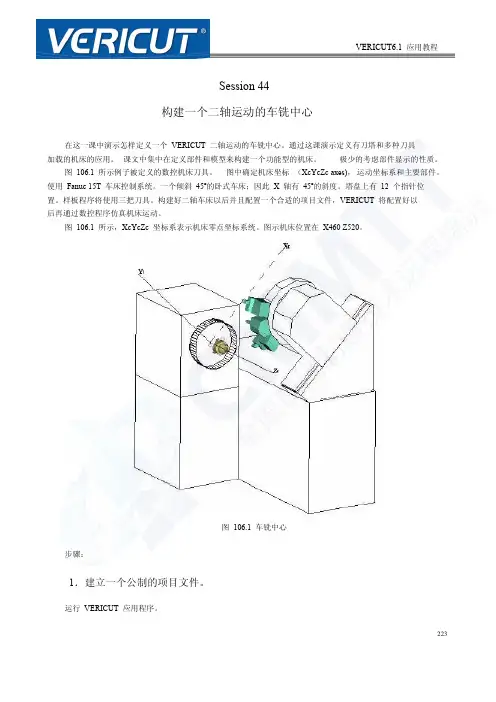

VERICUT6.1 应用教程

Session 44

构建一个二轴运动的车铣中心

在这一课中演示怎样定义一个 VERICUT 二轴运动的车铣中心。通过这课演示定义有刀塔和多种刀具加载的机床的应用。 课文中集中在定义部件和模型来构建一个功能型的机床。极少的考虑部件显示的性质。图 106.1 所示例子被定义的数控机床刀具。图中确定机床坐标（XcYcZc axes)， 运动坐标系和主要部件。使用 Fanuc 15T 车床控制系统。一个倾斜 45º的卧式车床；因此 X 轴有 45º的斜度。塔盘上有 12 个指针位置。样板程序将使用三把刀具。构建好二轴车床以后并且配置一个合适的项目文件，VERICUT 将配置好以后再通过数控程序仿真机床运动。

图 106.1 所示，XcYcZc 坐标系表示机床零点坐标系统。图示机床位置在 X460 Z520。

图 106.1 车铣中心

步骤：

1．建立一个公制的项目文件。

运行 VERICUT 应用程序。

223

VERICUT6.1 应用教程

选择 File> New Project > Millimeter 菜单按钮。

2．在 Machine/Cut Stock 视图中显示坐标系。

在图形区，右击，从系统弹出的快捷菜单中选择 View Type> Machine/Cut Stock 菜单命令。

在图形区，右击，从系统弹出的快捷菜单中选择 Display Axes > Component 菜单命令。

重复操作显示 Model 坐标系。

重复操作显示 Driven Point Zero 坐标系。在图形区，右击，选择 View > H-ISO 菜单命令。

3．打开 Fanuc 15T 为车床配置系统控制文件。

在 Project tree（项目树）中，右击

菜单命令。

在 Project tree（项目树）中，右击 Control，从系统弹出的右键快捷菜单中选择 Open 菜单命令。在 Shortcut 下拉列表框中选择 Library 选项。在文件列表框中选择文件 fan15t_t.ctl。

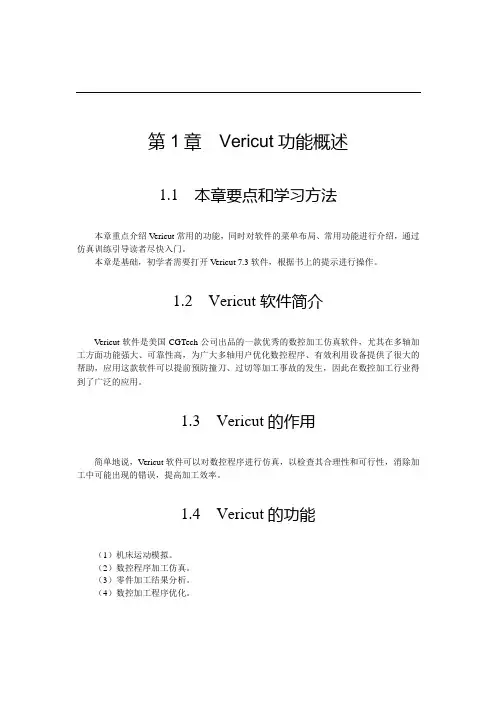

第1章 Vericut功能概述

1.1 本章要点和学习方法

本章重点介绍Vericut常用的功能，同时对软件的菜单布局、常用功能进行介绍，通过仿真训练引导读者尽快入门。

本章是基础，初学者需要打开Vericut 7.3软件，根据书上的提示进行操作。

1.2 Vericut软件简介

Vericut软件是美国CGTech公司出品的一款优秀的数控加工仿真软件，尤其在多轴加工方面功能强大、可靠性高，为广大多轴用户优化数控程序、有效利用设备提供了很大的帮助，应用这款软件可以提前预防撞刀、过切等加工事故的发生，因此在数控加工行业得到了广泛的应用。

1.3 Vericut的作用

简单地说，Vericut软件可以对数控程序进行仿真，以检查其合理性和可行性，消除加工中可能出现的错误，提高加工效率。

1.4 Vericut的功能

（1）机床运动模拟。

（2）数控程序加工仿真。

（3）零件加工结果分析。

（4）数控加工程序优化。

（5）车间文档制作，如工艺报告、测量报告。

（6）辅助分析及测量报告。

1.5

虚拟仿真和实际加工的关系

（1）计算机里的“撞机”再严重都不怕，而实际加工中的撞机会导致严重的后果。

（2）虚拟加工是现代制造技术中最卓越的科研成果。

（3）虚拟加工是实际加工的前期检查及验证。

（4）如果虚拟加工出现错误，必须要分析原因及时纠错，否则会导致加工错误。

（5）要得到可靠的加工检验结果，其构建的机床模型、刀具、夹具、装夹方法以及数控程序都要和实际加工吻合，至少要做到与重要加工要素吻合。

1.6 Vericut 7.3界面介绍

Vericut 7.3界面的菜单及工具栏很多，这里仅介绍最为常用且很重要的部分功能，另外部分功能还要在后续章节的实例特训中给予介绍。

1.6.1

Vericut 7.3软件的初始界面

在桌面上双击Vericut 7.3的图标，或者从Windows界面的【开始】菜单中执行【所有程序】||命令，即可启动Vericut 7.3软件。Vericut 7.3软件采用了传统软件系统的控件对话框方式，初始界面如图1-1所示。
