可燃气体报警器的选点安装与使用维护

作者：王 敏 文章来源：《化工安全与环境》

可燃气体报警器由探测器与报警仪构成，广泛应用于石油、燃气、化工、油库等存在可燃气体的石油化工行业，用以检测室内外危险场所的泄漏情况，是保证生产和人身安全的重要仪器。当被测场所存在可燃气体时，探测器将气信号转换成电压信号或电流信号传送到报警仪表，仪器显示出可燃气体爆炸下限的百分比浓度值。当可燃气体浓度超过报警设定值时发生声光报警信号提示，值班人员及时采取安全措施，避免燃爆事故发生。下面将可燃气体报警器的选点、安装、使用及维护的方法和注意事项简单介绍如下：

1．应用时的注意事项

可燃气体报警器定点式安装一经就位，其位置就不易更改。根据多年来积累的工作经验，具体应用时应考虑以下几点。

(1)弄清所要监测的装置有哪些可能泄漏点，分析它们的泄漏压力、方向等因素，并画出探头位置分布图，根据泄漏的严重程度分成Ⅰ、Ⅱ、Ⅲ三种等级。

(2)根据所在场所的气流方向、风向等具体因素，判断当发生大量泄漏时，可燃气体的泄漏方向。

(3)根据泄漏气体的密度(大于或小于空气)，结合空气流动趋势，综合成泄漏的立体流动趋势图，并在其流动的下游位置作出初始设点方案。

(4)研究泄漏点的泄漏状态是微漏还是喷射状。如果是微漏，则设点的位置就要靠近泄漏点一些。如果是喷射状泄漏，则要稍远离泄漏点。综合这些状况，拟定出最终设点方案。这样，需要购置的数量和品种即可估算出来。

(5)对于存在较大可燃气体泄漏的场所，根据有关规定每相距10—20m应设一个检测点。对于无人值班的小型且不连续运转的泵房，需要注意发生可燃气体泄漏的可能性，一般应在下风口安装一台检测器。

(6)对于有氢气泄漏的场所，应将检测器安装在泄漏点上方平面。

(7)对于气体密度大于空气的介质，应将检测器安装在低于泄漏点的下方平 2 面上，并注意周围环境特点。对于容易积聚可燃气体的场所应特别注意安全监测点的设定。

可燃气体报警控制器说明书

可燃气体报警控制器说明书

1： 产品概述

1.1 产品简介

本可燃气体报警控制器是一款用于监测可燃气体浓度并进行报警的设备，广泛应用于工业、商业和家庭环境中。

1.2 产品特点

- 高灵敏度：可燃气体的浓度范围广，低至ppm级别的可燃气体也能够及时检测到。

- 高准确度：采用先进的传感器技术，保证了测量准确度的提高。

- 响应迅速：一旦检测到可燃气体浓度超标，报警控制器立即发出警报信号。

- 可编程设置：用户可以根据实际需求对报警控制器的参数进行设置，如报警阈值、报警方式等。

1.3 适用范围

本可燃气体报警控制器适用于一切可燃气体监测情况，包括但不限于天然气、液化气、煤气等。 2： 安装与维护

2.1 安装前准备

2.1.1 确保安装环境符合要求：安装环境应干燥、通风良好，远离有腐蚀性气体和高温环境。

2.1.2 确认电源：根据设备规格，选择合适的电源供给，并检查电源线路的接线是否正确。

2.2 安装指导

2.2.1 固定安装：将报警控制器固定在合适的位置，确保固定牢固，以免受到外力移动或摇晃。

2.2.2 接线安装：根据设备说明书，正确接线，确保电源和传感器的连接准确无误。

2.3 维护与保养

2.3.1 定期检查：定期检查报警控制器的工作状态、报警装置和传感器的故障情况，确保设备正常工作。

2.3.2 清洁保养：定期清洁报警控制器的外壳和传感器，防止尘埃和杂质对设备造成影响。

3： 使用说明

3.1 开机与关机 3.1.1 开机：接通电源后，报警控制器会进行自检，确保设备正常工作。

3.1.2 关机：在正常工作状态下，按下关机按钮，报警控制器会关闭电源并停止工作。

3.2 参数设置

3.2.1 报警阈值设置：用户可以根据实际需求，设置可燃气体浓度超过多少时触发报警。

3.2.2 报警方式设置：用户可以选择报警控制器的报警方式，如声音报警、光闪烁报警等。

3.3 报警处理

UC-KB-2008系列 可 燃 气 体 报 警 控 制 器 使用说明书 北京创伟高科电子技术有限公司 使用提示 在安装和使用本仪器前请仔细阅读本手册，在没有阅读和理解本手册前，请不要安装、使用此报警控制器。 本仪器的日常保养和维修必须由通过培训的人员按规定的方法进行。零部件的更换必须使用本公司提供的备品备件。 为使本仪器功能正常发挥，必须由通过培训的人员定期对仪器进行校准和测试。 对于使用本仪器不当所造成的直接或间接的损失，由此产生的责任由用户负责。 本仪器仅适用于安全场所。 在使用中，如有疑问可至电本公司询问************ 此说明书中包含UC-KB-2008(分线制) UC-KB-2008B(总线制) 目 录

1. ··································································· 1

2. ··································································· 2

3. ····························································· 5

4. ···························································· 11

5. ···························································· 11

6. ···························································· 12

7. ························································· 12

北京创伟高科电子技术有限公司 1 1.引言 本手册详细阐明了如何安装、操作、维护UC-KB-2008系列可燃气体报警控制器(见图1)。 1.1 简述 UC-KB-2008可燃气体报警控制器(以下简称控制器)为智能型可燃气体报警控制器,它与具有防爆性能的可燃气体探测器(以下简称探测器)配合使用。探测器固定安装在可能有可燃气体泄露的室内、外危险场所。当可燃气体浓度值达到预先设定的报警值时，控制器即可发出声、光报警及控制信号，提示操作人员采取安全对策或自动启动相关设备，从而避免发生爆炸事故。控制器能记录最近999次报警事件。控制器的关键信息可在主、备电均失效的情况下，可长期保存。 经过北京市相关质量技术监督部门的考核，获得制造计量器具许可证，证号：京[制]01120010号。经过应急管理部消防产品合格评定中心考核，获得产品型式认可证书。 1.2 技术指标 供电电压：交流（187～242）V。 检测范围：（0～99）%LEL。 线性误差极限：±5%LEL。 功 耗：≤55W。 工作温度：（0～40）℃ 工作湿度：≤93%RH 信号输出：4-20mA（分线）或RS485（总线） 报警设置：低报25%LEL，高报50%LEL(用户可自行设定) 触点输出：高、低限报警无源常开触点(容量220VAC 2A) 备电容量：24V 4Ah 标定气样：甲烷(或由用户指定) 传输距离：≤1000m(线阻小于20Ω) 箱体规格：500mm×350mm×130mm 重 量：15kg

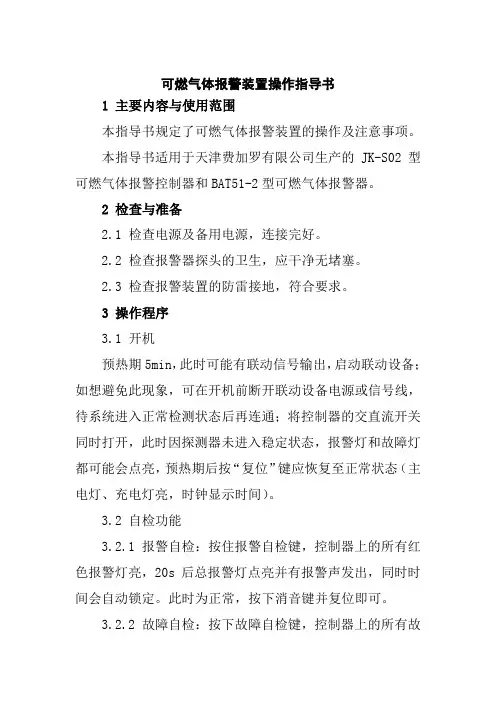

可燃气体报警装置操作指导书

1 主要内容与使用范围

本指导书规定了可燃气体报警装置的操作及注意事项。

本指导书适用于天津费加罗有限公司生产的JK-S02型可燃气体报警控制器和BAT51-2型可燃气体报警器。

2 检查与准备

2.1 检查电源及备用电源，连接完好。

2.2 检查报警器探头的卫生，应干净无堵塞。

2.3 检查报警装置的防雷接地，符合要求。

3 操作程序

3.1 开机

预热期5min，此时可能有联动信号输出，启动联动设备；如想避免此现象，可在开机前断开联动设备电源或信号线，待系统进入正常检测状态后再连通；将控制器的交直流开关同时打开，此时因探测器未进入稳定状态，报警灯和故障灯都可能会点亮，预热期后按“复位”键应恢复至正常状态（主电灯、充电灯亮，时钟显示时间）。

3.2 自检功能

3.2.1 报警自检：按住报警自检键，控制器上的所有红色报警灯亮，20s后总报警灯点亮并有报警声发出，同时时间会自动锁定。此时为正常，按下消音键并复位即可。

3.2.2 故障自检：按下故障自检键，控制器上的所有故障报警黄灯亮，并同时发出报警声，将按键抬起，故障灯自动消失，此时再按一下消音键会自动恢复正常。

注:报警灯与故障灯的数量是与现场实际探头数量是对应的;如其中某个探点的灯不亮说明有故障存在。

3.3 报警

3.3.1 泄漏报警：探测器对应的红色报警灯常亮、有报警声；泄漏维持30s后，总报警灯亮且时钟锁定、有相应联动输出；此时应排除报警原因。之后按“复位”键系统恢复至正常监测状态。

3.3.2 故障报警：探测器或线路发生故障时，其对应的黄色故障灯及总故障灯亮、发出故障报警声；电源发生故障时，发出故障报警声，右侧指示灯指示故障类型；主电故障请检查主电电压及保险管；备电故障请检查备电电压、备电容量及保险管；如故障不可排除，与厂家联系。

3.4 断电状态

报警主机如正常工作时突然发生报警，主电、充电指示灯熄灭，备电指示灯点亮，说明220V供电断电，值班人员应及时检查断电原因，如不能及时恢复供电时，值班人员应及时关断备电开关，以免备电耗干。如备电电池使用时间过长不能满足备电、电压要求，备电故障灯也会点亮并有报警声发出，此时需更新电池。
