燃气报警器 使用说明书

LD128E(Q)Ⅱ使用说明书

1 北京利达华信电子有限公司

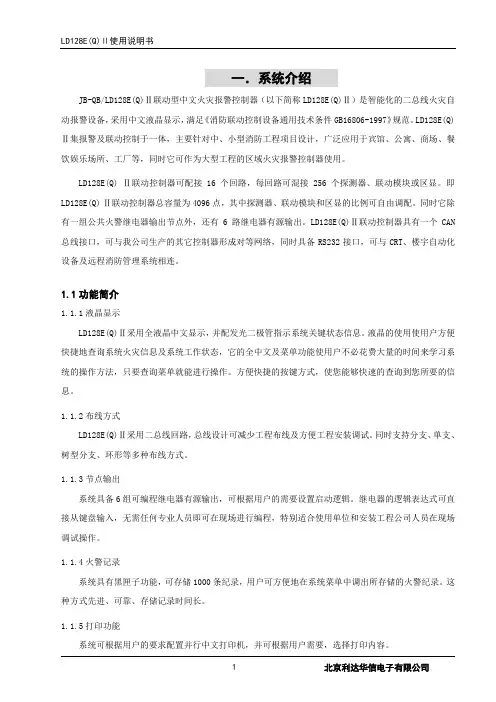

一．系统介绍

JB-QB/LD128E(Q)Ⅱ联动型中文火灾报警控制器（以下简称LD128E(Q)Ⅱ）是智能化的二总线火灾自动报警设备，采用中文液晶显示，满足《消防联动控制设备通用技术条件GB16806-1997》规范。LD128E(Q)

Ⅱ集报警及联动控制于一体，主要针对中、小型消防工程项目设计，广泛应用于宾馆、公寓、商场、餐饮娱乐场所、工厂等，同时它可作为大型工程的区域火灾报警控制器使用。

LD128E(Q) Ⅱ联动控制器可配接16个回路，每回路可混接256个探测器、联动模块或区显。即LD128E(Q) Ⅱ联动控制器总容量为4096点，其中探测器、联动模块和区显的比例可自由调配。同时它除有一组公共火警继电器输出节点外，还有6路继电器有源输出。LD128E(Q)Ⅱ联动控制器具有一个CAN总线接口，可与我公司生产的其它控制器形成对等网络，同时具备RS232接口，可与CRT、楼宇自动化设备及远程消防管理系统相连。

1.1功能简介

1.1.1液晶显示

LD128E(Q)Ⅱ采用全液晶中文显示，并配发光二极管指示系统关键状态信息。液晶的使用使用户方便快捷地查询系统火灾信息及系统工作状态，它的全中文及菜单功能使用户不必花费大量的时间来学习系统的操作方法，只要查询菜单就能进行操作。方便快捷的按键方式，使您能够快速的查询到您所要的信息。

1.1.2布线方式

LD128E(Q)Ⅱ采用二总线回路，总线设计可减少工程布线及方便工程安装调试。同时支持分支、单支、树型分支、环形等多种布线方式。

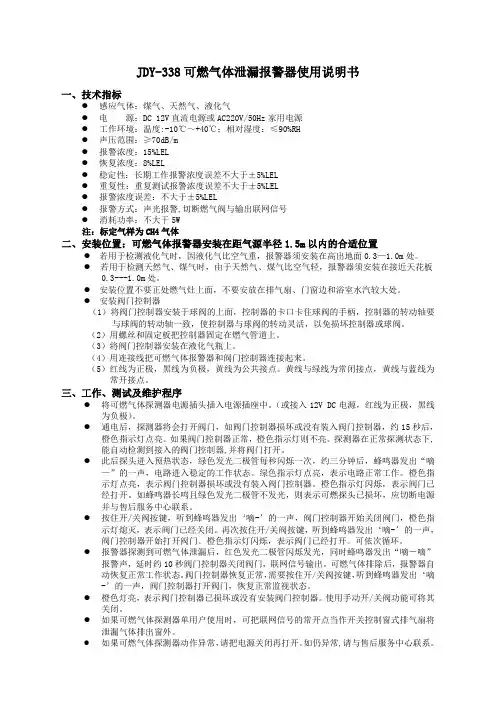

JDY-338可燃气体泄漏报警器使用说明书

一、技术指标

 感应气体：煤气、天然气、液化气

 电 源：DC 12V直流电源或AC220V/50Hz家用电源

 工作环境：温度:-10℃～+40℃；相对湿度：≤90%RH

 声压范围：≥70dB/m

 报警浓度：15%LEL

 恢复浓度：8%LEL

 稳定性：长期工作报警浓度误差不大于±5%LEL

 重复性：重复测试报警浓度误差不大于±5%LEL

 报警浓度误差：不大于±5%LEL

 报警方式：声光报警,切断燃气阀与输出联网信号

 消耗功率：不大于5W

注：标定气样为CH4气体

二、安装位置：可燃气体报警器安装在距气源半径1.5m以内的合适位置

 若用于检测液化气时，因液化气比空气重，报警器须安装在高出地面0.3—1.0m处。

 若用于检测天然气、煤气时，由于天然气、煤气比空气轻，报警器须安装在接近天花板

0.3---1.0m处。

 安装位置不要正处燃气灶上面，不要安放在排气扇、门窗边和浴室水汽较大处。

 安装阀门控制器

（1）将阀门控制器安装于球阀的上面，控制器的卡口卡住球阀的手柄，控制器的转动轴要与球阀的转动轴一致，使控制器与球阀的转动灵活，以免损坏控制器或球阀。

（2）用螺丝和固定板把控制器固定在燃气管道上。

（3）将阀门控制器安装在液化气瓶上。

（4）用连接线把可燃气体报警器和阀门控制器连接起来。

（5）红线为正极，黑线为负极，黄线为公共接点。黄线与绿线为常闭接点，黄线与蓝线为常开接点。

三、工作、测试及维护程序

 将可燃气体探测器电源插头插入电源插座中。（或接入12V DC电源，红线为正极，黑线为负极）。

 通电后，探测器将会打开阀门，如阀门控制器损坏或没有装入阀门控制器，约15秒后，橙色指示灯点亮。如果阀门控制器正常，橙色指示灯则不亮。探测器在正常探测状态下,能自动检测到接入的阀门控制器,并将阀门打开。

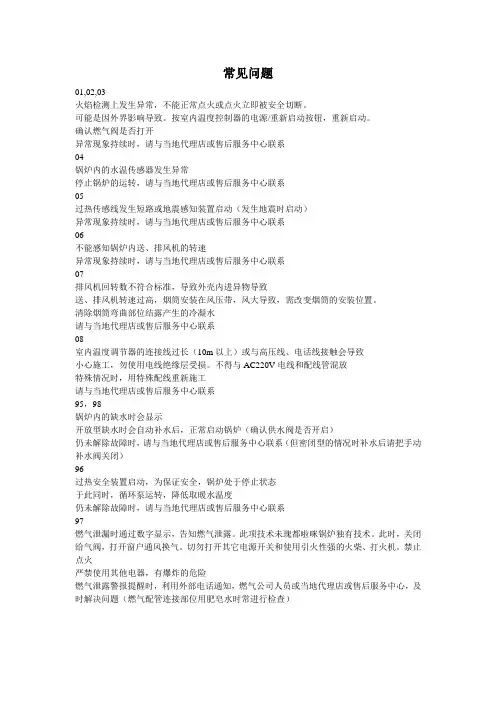

常见问题

01,02,03

火焰检测上发生异常，不能正常点火或点火立即被安全切断。

可能是因外界影响导致。按室内温度控制器的电源/重新启动按钮，重新启动。

确认燃气阀是否打开

异常现象持续时，请与当地代理店或售后服务中心联系

04

锅炉内的水温传感器发生异常

停止锅炉的运转，请与当地代理店或售后服务中心联系

05

过热传感线发生短路或地震感知装置启动（发生地震时启动）

异常现象持续时，请与当地代理店或售后服务中心联系

06

不能感知锅炉内送、排风机的转速

异常现象持续时，请与当地代理店或售后服务中心联系

07

排风机回转数不符合标准，导致外壳内进异物导致

送、排风机转速过高，烟筒安装在风压带，风大导致，需改变烟筒的安装位置。

清除烟筒弯曲部位结露产生的冷凝水

请与当地代理店或售后服务中心联系

08

室内温度调节器的连接线过长（10m以上）或与高压线、电话线接触会导致

小心施工，勿使用电线绝缘层受损。不得与AC220V电线和配线管混放

特殊情况时，用特殊配线重新施工

请与当地代理店或售后服务中心联系

95，98

锅炉内的缺水时会显示

开放型缺水时会自动补水后，正常启动锅炉（确认供水阀是否开启）

仍未解除故障时，请与当地代理店或售后服务中心联系（但密闭型的情况时补水后请把手动补水阀关闭）

96

过热安全装置启动，为保证安全，锅炉处于停止状态

于此同时，循环泵运转，降低取暖水温度

仍未解除故障时，请与当地代理店或售后服务中心联系

97

燃气泄漏时通过数字显示，告知燃气泄露。此项技术未瑰都啦咪锅炉独有技术。此时，关闭给气阀，打开窗户通风换气。切勿打开其它电源开关和使用引火性强的火柴、打火机。禁止点火

严禁使用其他电器，有爆炸的危险

燃气泄露警报提醒时，利用外部电话通知，燃气公司人员或当地代理店或售后服务中心，及时解决问题（燃气配管连接部位用肥皂水时常进行检查）

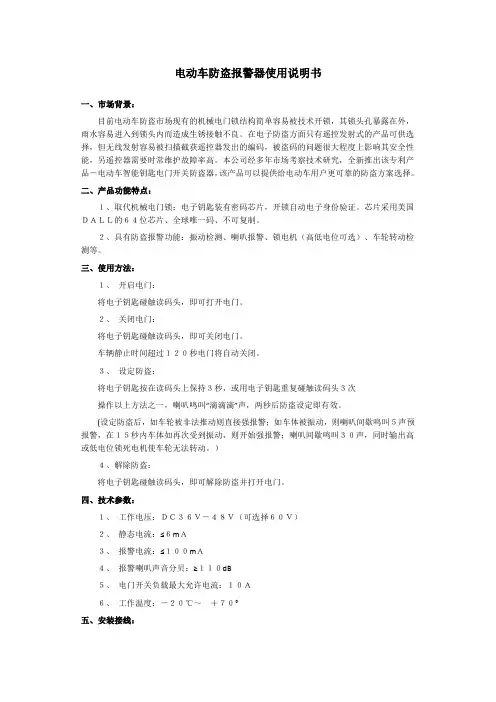

电动车防盗报警器使用说明书

一、市场背景：

目前电动车防盗市场现有的机械电门锁结构简单容易被技术开锁，其锁头孔暴露在外，雨水容易进入到锁头内而造成生锈接触不良。在电子防盗方面只有遥控发射式的产品可供选择，但无线发射容易被扫描截获遥控器发出的编码，被盗码的问题很大程度上影响其安全性能，另遥控器需要时常维护故障率高。本公司经多年市场考察技术研究，全新推出该专利产品－电动车智能钥匙电门开关防盗器，该产品可以提供给电动车用户更可靠的防盗方案选择。

二、产品功能特点：

１、取代机械电门锁：电子钥匙装有密码芯片，开锁自动电子身份验证。芯片采用美国ＤＡＬＬ的６４位芯片、全球唯一码、不可复制。

２、具有防盗报警功能：振动检测、喇叭报警、锁电机（高低电位可选）、车轮转动检测等。

三、使用方法：

１、 开启电门：

将电子钥匙碰触读码头，即可打开电门。

２、 关闭电门：

将电子钥匙碰触读码头，即可关闭电门。

车辆静止时间超过１２０秒电门将自动关闭。

３、 设定防盗：

将电子钥匙按在读码头上保持３秒，或用电子钥匙重复碰触读码头３次

操作以上方法之一，喇叭鸣叫“滴滴滴”声，两秒后防盗设定即有效。

(设定防盗后，如车轮被非法推动则直接强报警；如车体被振动，则喇叭间歇鸣叫５声预报警，在１５秒内车体如再次受到振动，则开始强报警；喇叭间歇鸣叫３０声，同时输出高或低电位锁死电机使车轮无法转动。）

４、解除防盗：

将电子钥匙碰触读码头，即可解除防盗并打开电门。

四、技术参数：

１、 工作电压：ＤＣ３６Ｖ－４８Ｖ（可选择６０Ｖ）

２、 静态电流：≤６mＡ

３、 报警电流：≤１００mＡ

４、 报警喇叭声音分贝：≥１１０dB

５、 电门开关负载最大允许电流：１０Ａ

６、 工作温度：－２０℃～ ＋７０°

五、安装接线： 接线说明：

１、 取消原电门锁，将原连接到电门锁的电源进线接到主机红色线电源（＋）极
